2018年家庭电路试题及答案
2018年家庭电路试题及答案
一、是非题
1.家庭用的熔丝是由电阻率大、熔点高的铅锑合金制成。
( )
2.在电器设备的金属外壳上接上零线，能防止因设备漏电而造成触电事故( )
3.只要有电流通过人体，就一定会发生触电事故。
( )
4.发现有人触电时，应迅速使触电人脱离电源，立即用正确的人工呼吸法进行现场抢救。
( )
二、填充题
1.家庭电路的主要设备由___、___、___、___、___、___、___等组成。
2.家庭电路中电能表的作用是____________________，闸刀开关的作用是_________________，安装进户线应先接到_____上。
3.家庭电路的电源是从户外的__________的两根进户线上引进的，一根叫做_____，一根叫做_____;两线之间的电压是_____伏。
4.3.6度电=_____千瓦时=_____焦。
5.家庭电路中的火线和零线可以用来鉴别，能够使氖管发光的一根导线是_____。
6.若用户的熔丝盒内安装的是额定电流为2.5安的熔丝，则该户的各种家用电器的功率总和不应超过_____瓦，才能够长期正常地工作。
7.一只3安的单相电能表，最多能够安装220V，25W的电灯_____盏，1度电能够供两盏220V，40W的电灯正常工作_____时。
8.如图1所示，该仪表是_____表，下面是该仪表在月初和月底的两次示数，用户在这段时间内用电_____度;该仪表上所标的电压值是指_____，所标的电流值是指_____。
三、选择题
1.电路中发生短路，这里短路是指 [ ]
A.很短的电路;
B.电流没经过用电器而直接构成回路;
C.开关闭合，用电器工作;
D.电路不通，没有电流。
2.关于熔丝，下列说法中正确的是 [ ]
A.电路中有了熔丝，就能起到保险作用;
B.选用额定电流越小的熔丝，就越安全;
C.选择适当规格的熔丝，才能够既不妨碍供电，又能起保险作用;
D.以上说法都有问题。
答案
一、1.2.3.4.
二、1.进户线，电能表，闸刀开关，熔断器，插座，用电器，开关
2.测量用户每月所消耗电能，用来切断和接通电源，电能表
3.低压输电线，火线，零线，220
4.3.6，1.296107
5.测电笔，火线
6.550
7.26，12.5
8.电(能)度，66，额定电压，允许通过该表的最大电流
三、1.B 2.C。
人教新版九年级上学期《第19章+生活用电》2018年单元测试卷(解析版)
人教新版九年级上学期《第19章生活用电》2018年单元测试卷一．选择题（共13小题）1．如图所示为某家庭电路局部图，其中有一个连接错误的器件是（）A．闸刀开关B．带保险丝的二孔插座C．带开关的灯泡D．三孔插座2．下列有关家庭电路的说法正确的是（）A．空气开关“跳闸”后，立即重新合上B．选用插座时，所有家用电器都使用两孔插座C．家庭电路中各个用电器应该是并联的D．控制用电器的开关要连接在零线和用电器之间3．如图家庭电路，在未装保险丝之前，先把灯泡L0接在装保险盒的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光。
则下列判断正确的是（四只灯泡的额定电压均为220V）（）A．装好保险丝，合上所有开关后，灯泡都能正常发光B．灯泡L1所在支路正常C．灯泡L2所在支路正常D．灯泡L3所在支路正常4．如右图所示家庭电路中，当开关S闭合后，灯泡L不亮，用试电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是（）A．b、c 之间某处断路B．a、d 之间某处断路C．火线与零线短路D．电灯的灯丝断了5．如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光。
若电路中只有一处故障，则（）A．电热水壶所在电路的b、c 间断路B．插座的接地线断路C．电路的c、d 间导线断路D．电路的a、b 间导线断路6．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。
小明用测电笔测试A、B、C、D四点，发现A、C、D三处测电笔发光，B处不发光，那么可以判定故障是（）A．电线BD 段某处断路B．电灯L 短路C．电线AC 段某处断路D．火线和零线短路7．小科傍晚放学回家，闭合电灯开关（如图所示），发现电灯不亮，用测电笔分别测试灯泡两端的A、B接线柱，氖管均发光，那么故障的可能原因是（）A．进户火线开路B．进户零线开路C．灯泡灯丝开路D．灯泡灯丝短路8．如图所示的电路中，正常工作的两盏灯突然全部熄灭，检查后发现，保险丝完好，用试电笔插进插座两孔，氖管均发光，由此可判断故障的原因是（）A．某盏灯的灯丝断了B．插座发生短路了C．进户线的火线断了D．进户线的零线断了9．如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P由B 端向A端滑动一段距离，电压表V1，V2示数的变化量分别为△U1，△U2，电流表示数的变化量为△l（变化量都取正数），下列判断中正确的是（）A．定值电阻R1的阻值为B．电阻R1消耗的电功率减少了△U1•△IC．电压表V1，V2及电流表表示数都变大D．电压表V2示数一电流表示数的比值不变10．如图所示，连接灯泡的导线某处绝缘层破损且相碰，这时灯泡会（）A．烧坏B．变得更亮C．正常发光D．不能发光11．家庭电路中的保险丝熔断了，以下原因中不可能的是（）A．使用的用电器总功率过大B．保险丝的规格不符合规定的要求C．拉线开关中两根导线的线头相碰了D．插座中的两根导线的线头相碰了12．电工维修电路有时需要带电操作，如图所示。
2018年电工证考试试题及答案
2018年电工证考试试题及答案一、选择题（每题2分，共20分）1. 电流通过导体时，导体内部的电子会发生定向移动，这种现象称为：A. 静电感应B. 电流C. 电势差D. 电磁感应答案：B2. 以下哪种材料不是导体？A. 铜B. 橡胶C. 铝D. 铁答案：B3. 电路中，电阻的单位是：A. 欧姆B. 伏特C. 安培D. 瓦特答案：A4. 交流电的频率是指：A. 电流方向改变的次数B. 电流大小变化的次数C. 电压方向改变的次数D. 电压大小变化的次数5. 以下哪种连接方式不是电气设备的保护接地方式？A. 直接接地B. 间接接地C. 接零保护D. 隔离保护答案：D6. 电气设备在运行中，如果发现绝缘电阻降低，应采取的措施是：A. 继续运行B. 立即停止运行C. 增加电压D. 减少电流答案：B7. 电气设备中的过载保护装置通常采用：A. 熔断器B. 继电器C. 接触器D. 断路器答案：A8. 电气设备中的短路保护装置通常采用：A. 熔断器B. 继电器C. 接触器D. 断路器答案：D9. 电气设备中的过电压保护通常采用：B. 避雷器C. 接触器D. 断路器答案：B10. 电气设备中的欠电压保护通常采用：A. 熔断器B. 继电器C. 接触器D. 断路器答案：B二、判断题（每题1分，共10分）1. 电气设备在潮湿环境下工作时，其绝缘电阻会降低。
（正确）2. 电气设备在高温环境下工作时，其绝缘电阻会增加。
（错误）3. 电气设备的接地电阻越小，其安全性越高。
（正确）4. 电气设备的接零保护可以代替接地保护。
（错误）5. 电气设备中的熔断器可以作为过载保护装置使用。
（正确）6. 电气设备中的接触器可以作为短路保护装置使用。
（错误）7. 电气设备中的避雷器可以作为过电压保护装置使用。
（正确）8. 电气设备中的断路器可以作为欠电压保护装置使用。
（错误）9. 电气设备中的继电器可以作为过载保护装置使用。
（错误）10. 电气设备中的熔断器可以作为欠电压保护装置使用。
人教版九年级下册物理第1节--家庭电路
第十九章 生活用电 第1节 家庭电路
家庭生活离不开电。那么，家庭电路是由哪些电路元件组成的？它们是 如何连接的？如何用电更安全呢？
2. 能正确连接家庭电路中灯泡、插座等元件；能正确选 择家庭电路中各元件的规格。
1. 认识家庭电路的组成及各部分电路元件的作用；会正确 使用验电笔区分火线和零线；了解插座接地的作用和漏电 保护器作用。
灯泡的连接
灯座
安全扣
螺旋套 接零线 防止金属螺 旋套带电
金属片 接火线
知识点 2 火线和零线
220 V 220 V 0V
火线 零线
大地
进户的两条输电线中，一条叫做端线，俗称火线，另一条叫做零线。
零线在入户前已经与大地相连。
试电笔
点 击 图 片 播 放 视 频
试电笔的使用
试电笔 （1）作用：辨别火线和零线。
断路处
基础巩固题
1. 一种试电笔的构造如图所示，下列关于它的作用和使用描述正确的是（ ）
B
弹簧
氖管
A．试电笔可用来测试物体是带正电还是带负电 BC．．试使电用笔时笔尾通手金常指属也不体用能来碰检到查金电属气笔设卡电备阻的外壳是否带电 笔尖金属体 D．使用时人不会触电是因为试电笔氖管中的氖气不会导电
连接中考
1.（2018•阜新）下列有关家庭电路的说法正确的是（ ）
C
A．空气开关“跳闸”后，立即重新合上
B．选用插座时，所有家用电器都使用两孔插座
C．家庭电路中各个用电器应该是并联的
D．控制用电器的开关要连接在零线和用电器之间
火线
连接中考
2.（2018•长春）【多选】如图所示的家庭电路中，连接错误的元件
是（ ） A．开关

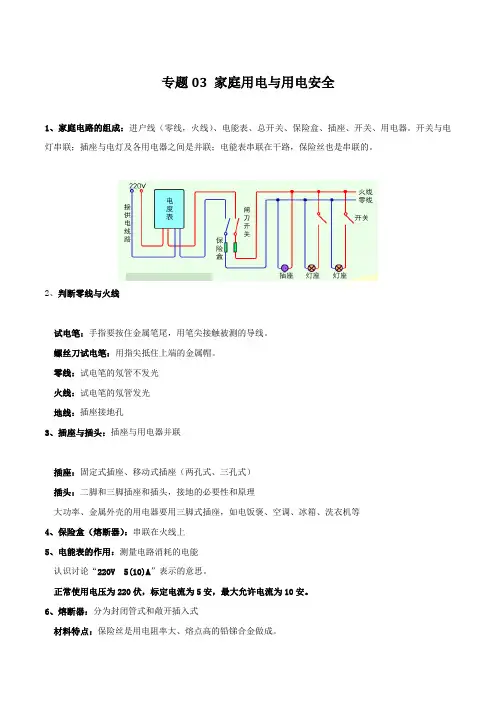

专题03家庭用电与用电安全-2018-2019学年八年级下册科学期末提分宝典(解析版)
专题03 家庭用电与用电安全1、家庭电路的组成：进户线（零线，火线）、电能表、总开关、保险盒、插座、开关、用电器。
开关与电灯串联；插座与电灯及各用电器之间是并联；电能表串联在干路，保险丝也是串联的。
2、判断零线与火线试电笔：手指要按住金属笔尾，用笔尖接触被测的导线。
螺丝刀试电笔：用指尖抵住上端的金属帽。
零线：试电笔的氖管不发光火线：试电笔的氖管发光地线：插座接地孔3、插座与插头：插座与用电器并联插座：固定式插座、移动式插座（两孔式、三孔式）插头：二脚和三脚插座和插头，接地的必要性和原理大功率、金属外壳的用电器要用三脚式插座，如电饭褒、空调、冰箱、洗衣机等4、保险盒（熔断器）：串联在火线上5、电能表的作用：测量电路消耗的电能认识讨论“220V 5(10)A”表示的意思。
正常使用电压为220伏，标定电流为5安，最大允许电流为10安。
6、熔断器：分为封闭管式和敞开插入式材料特点：保险丝是用电阻率大、熔点高的铅锑合金做成。
作用：当电路中电流增大而超过线路设计的电允许流值时，能自动切断电路，起到保护电路作用。
7、断路器：来代替闸刀开关和熔断器，起到电路过载或短路的保护作用结合课本分析断路器的工作原理。
8、开关必须接在火线上1、三孔插座上面有一个插孔E是和插头上的E接通的，则（）A．插头上的E是和用电器的金属外壳相连的B．插座中的E应和零线相连C．如果和E相连的导线断开，用此插座的洗衣机便不能转动D．用试电笔笔尖插入E孔，正常情况下测电笔氖管会发光【答案】A【解析】AB、E孔是与大地相连的，为了用电安全，在家庭电路中，利用三孔插座将用电器的金属外壳与大地相连，所以A正确、B错误；C、如果和E相连的导线断开，但洗衣机与火线、零线的连线还是完好的，只是失去了安全性，所以C错误；D、E孔是与大地相连的，它与大地之间没有电压，所以测电笔的氖管不会发光，所以D错误．故选A2、如图是家庭电路的一部分，电工检修照明电路时发现开关S闭合后灯不亮，现用测电笔去测C、D两点时，发现氖管均发光，用测电笔去测A、B两点时，只有测A点时氖管发光，那么故障原因是（）A．火线与零线相碰 B．A、D两点间断路C．B、D两点间断路 D．灯头内两接线柱短路【答案】C【解析】【解析】由题意可知用测电笔接触A、C、D三点时氖管都发光，则这三点都能与火线连通，所以从火星至D点都没有故障，接触B点氖管不发光，说明B点与火线断开，则故障在B、D两点间断路。
初三物理生活用电测试卷(带答案)
初三物理生活用电测试卷(带答案)一、选择题（共18道总分36分）1、下列情况容易发生触电事故的是（）A．火线断路B．用电器金属外壳接触C．使用大功率家用电器D．发现高压输电线掉落地面时，快步赶去用木棍挑开2、某家庭电路的部分组成如图所示，下列说法正确的是A．图中三个插座是串联的B．控制灯泡的开关S要接在火线上C．三脚插头的用电器也可插入两孔插座D．闭合开关S时，灯泡不亮，一定是零线某处断路3、如图所示的做法符合安全用电原则的是（）4、如图，实验中的女生长发上扬。
下列选项中．不属于保证该实验成功的必要条件是A．金属球壳必须带电B．身体必须直接接触金属球壳C．身体必须与金属球壳不断摩擦D．身体与大地之间必须用绝缘材料隔离5、工人师傅常用一只标有"220V 400W"的灯泡L（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。
当只闭合S、S1时L不亮；当只闭合S、S2时L 0和L2都呈暗红色；当只闭合S、S3时L正常发光。
由此可以判断（）A、L1所在支路短路B、L2所在支路短路C、L3所在支路短路D、各支路均完好6、在下列说法中，错误的是：（）A. 安全用电的原则是：不接触低压带电体，不靠近高压带电体B. 电热器中电热丝的熔点高，家庭电路中保险丝的熔点低C. 在家庭中同时使用的大功率电器越多，越容易引发电路"跳闸"现象D. 在进行道路改造时，路旁的警示照明灯的工作电压都是220V7、某室内用电器正常工作，在台灯的开关未闭合的情况下，将台灯插头插入插座时，室内用电器便全部停止工作，那么下列原因可能的是〔〕A.插座处原来有短路B.台灯的插头处有短路C.台灯灯座的两个接头短路了D.开关中的两个接头短路了8、家庭电路简化后如图所示，观察该电路，下列说法中正确的是（）A．电视和台灯是并联的B．每个小彩灯之间是并联的C．灯泡是和开关并联的D．插座和插座是串联的9、小华发现宾馆里的"插卡取电器"有两种类型，第一种无论插入哪种卡片都能使房间通电，第二种用专门的磁卡插入或靠近都能使房间通电，小明设计了如下三种方法用于判断取电器类型：①将硬纸片插入，看能否通电；②将专用磁卡插入，看能否通电；③将专用磁卡贴在面板上不插入，看能否通电．其中可行的方法是A．①②B．②③C．①③D．①②③10、关于安全用电的常识，下列说法正确的是（）A．发现有人触电，应立即将他抱到安全地带B．插座中的两个线头相接触时，一定会出现短路现象C．试电笔可以用来检验物体是否带电D．在高压电线下面钓鱼，存在安全隐患11、发现有人触电后，应采取的正确措施是( )A.赶快把触电人拉离电源B.赶快去叫医护人员来处理C.赶快切断电源或用干燥的木棒将电线挑开D.赶快用剪刀剪断电源线12、关于保险丝的说法,下列正确的是〔〕A．越粗的保险丝额定电流越大B．在手边没有合适熔丝的情况下,可用铁铜丝替代熔丝C．保险丝是有电阻大、熔点高的铅锑合金制成D．保险丝越粗额定电流越大13、如图所示的四个家庭电路，正确的是（）A．B．C ．D．14、关于家庭电路,下列说法中正确的是A.家庭电路中总电流过大,可能是由于电路中用电器的实际功率过大引起的B.家庭电路中,要在电灯和零线之间连接开关C.家庭电路中安装的保险丝可用铜丝代替D.在家庭电路中,同时工作的用电器越多,总电阻越小15、以下说法中的各项数据，与实际情况不相符的是（）A．家庭厨房、卫生间用的LED节能吸顶灯的功率一般为10W左右B．小明同学家的液晶彩电的功率约为10kWC．一节干电池的电压为1.5VD．家庭照明电路的电压为220V16、下列有关安全用电的说法正确的是（）A．外壳损坏的插座应及时更换B．用电器着火时，应迅速向用电器泼水灭火C．发现有人触电时，立即用手把人拉开D．使用试电笔时手指要接触笔尖金属体17、关于安全用电的常识，下列说法正确的是（）A．发现有人触电，应立即将他抱到安全地带B．插座中的两个线头相接触时，一定会出现短路现象C．试电笔可以用来检验物体是否带电D．在高压电线下面钓鱼，存在安全隐患18、图所示是同学们在实验课上连接电路的一些情况，闭合开关后，出现电源短路的是（）二、填空题（共10道总分30分）19、在家庭电路中，用试电笔辨别输电线时，能使氖管发光的是线；为了防止触电，必须把用电器的开关装在线上．（填"火"、"零"或"地"）20、人体触电时，电流对人体的危害程度跟________、________等因素有关，________越大，从触电到死亡的时间越短.21、(2018·襄阳)家庭电路中电灯、电视、电风扇的连接方式是(选填"串联"或"并联")的;带有金属外壳的电水壶用三脚插头,是为了使用时让金属外壳与相连。
电工考试题及答案2018
电工考试题及答案2018 1. 选择题：1.1. 下列哪个电器可以直接连接到家庭电路中？A. 电脑B. 冰箱C. 电视机D. 洗衣机1.2. 如果电路中的电阻增加，电流将如何受到影响？A. 电流增加B. 电流减小C. 电流保持不变D. 无法确定1.3. 以下哪项工作属于电工的职责？A. 修理水暖设备B. 安装电话线路C. 维护电梯D. 驾驶叉车1.4. 下列哪个设备可以测量电流的强度？A. 电压表B. 万用表C. 电流表D. 电阻表1.5. 电缆的颜色标记通常用于指示什么？A. 电压等级B. 电流强度C. 地线连接D. 功能区分2. 填空题：2.1. 欧姆定律描述了电压（V）、电流（I）和电阻（R）之间的关系，其公式为：V = ___ × ___。
2.2. 安培仪是一种用来测量电流的仪器，其单位为___（A）。
2.3. 短路是指电路中出现了一个___连接，导致电流突然增大。
2.4. 如果一台电器的额定功率为1500瓦，工作电压为220伏，那么其工作电流约为___安。
3. 判断题：3.1. 电工需要遵循完全相同的程序来处理直流电和交流电的安装和维护。
(√/×)3.2. 如果你触摸带有电流的导体，电流不会流经你的身体，因为人体的电阻很高。
(√/×)3.3. 电工需要使用合适的个人防护设备来减少意外伤害的风险。
(√/×)3.4. 电器在运行过程中会产生热量，因此周围空气的温度也会升高。
(√/×)3.5. 绝缘材料的作用是减少电流流失和防止触电事故发生。
(√/×)4. 答案解析：1.1. B. 冰箱1.2. B. 电流减小1.3. B. 安装电话线路1.4. C. 电流表1.5. D. 功能区分2.1. R，I2.2. 安培2.3. 直接2.4. 6.823.1. √3.2. ×3.3. √3.4. √3.5. √通过以上电工考试题及答案，你可以更好地了解电工相关知识和技能要求。
备考2023年中考科学一轮复习-家庭电路的连接(二)
备考2023年中考科学一轮复习-家庭电路的连接(二)家庭电路的连接专训单选题：1、(2018齐齐哈尔.中考真卷) 关于家庭电路和安全用电，下列说法正确的是（）A . 开关要串联在火线和电灯之间B . 使用测电笔辨别火线时，手接触笔尖金属体C . 三孔插座有时不需要接地D . 发现有人触电后，立即用手把触电人拉离电线2、(2020合肥.中考模拟) “注意安全，珍爱生命”是同学们日常生活中必须具有的意识。
下列符合用电要求的是（）A . 使用试电笔时，手接触笔尖金属体B . 用湿毛巾擦正在工作的灯泡C . 控制灯泡的开关必须接在火线D .户外遇到雷雨天气躲在树下3、(2016龙岗.中考模拟) 某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关．对此电路，下列说法正确的是（）A . 甲处应装用电器，乙处应装开关B . 甲处应装开关，乙处应装用电器C . 当用电器功率增大时，通过保险丝的电流减小D . 当保险丝熔断后，可以用铜丝代替4、(2020阜新.中考真卷) 如图所示，关于家庭电路和安全用电，下列说法正确的是( )A . 电冰箱接入三孔插座后，灯和电冰箱是串联的B . 电冰箱接入三孔插座后，能使电冰箱的金属外壳接地C . 闭合开关后，用试电笔接触A点时，氖管不发光D . 若空气开关“跳闸”，一定是电路的总功率过大5、(2016泰安.中考真卷) 下列有关安全用电的说法中正确的是（）A . 发现有人触电后，应立即用手把触电人拉离电线B . 家用电器或电线着火时，应该迅速用水来浇灭C . 雷雨天，人不能在高处打伞行走D . 家庭电路中开关应接在用电器和零线之间6、(2020曹.中考模拟) 如图所示，教室内两盏日光灯有一个开关控制，以下电路中能反映它们正确连接的是（）A .B .C .D .7、(2019济宁.中考真卷) 下列各选项中，完全正确的是（）常见做法目的高山上用高压锅做饭升高沸点家用电器金属外壳接地避免人体触电拉开弓把箭射出利用弹性势能家用电器物理原理电饭锅电流的热效应电风扇磁场对电流的作用电吹风电磁感应C .日常现象物理知识冬天玻璃窗户上的“冰花” 凝固锯木头时锯条会发热热传递汽车急刹车时人向前倾倒惯性D .能量转化应用实例化学能转化为电能蓄电池电能转化为机械能电动机太阳能转化为内能内燃机8、(2018南通.中考真卷) 关于家庭电路与安全用电，下列说法正确的是（）A . 熔丝是由熔点较高的材料制成的 B . 正常情况下火线与大地间的电压为零C . 用电器的开关必安装在火线上 D . 电路连接处接触不良不可能引起火灾9、(2020丰台.中考模拟) 关于家庭电路和安全用电，下列说法中正确的是（）A . 家庭电路中各用电器都是并联的 B . 对人体安全的电压不高于 220V C . 空气开关自动断开，都是由于用电器总功率过大引起的 D . 可以将金属外壳用电器的三线插头改为两线插头接在两孔插座上使用10、(2019辽阳.中考真卷) 下列有关家庭电路和安全用电的说法正确的是（）A . 使用试电笔时，不能接触笔尾金属体 B . 用电器的开关发生短路时，会造成空气开关自动断开 C . 站在地面上的人，因碰火线而触电时，漏电保护器会切断电路 D . 冰箱使用三脚插头，是为了防止电流过大引起火灾11、(2019武汉.中考真卷) 如图所示是某同学家常用的一个插线板。
初中物理之家庭电路故障分析
在此输入您的封面副标题
家庭电路故障分析
常见的家庭电路故障 ①断路：火线断路、零线断路、用电器断路
（判断哪一部分断路，可以用试电笔进行检测） ②短路：电路中的火线和零线直接接通
电路中的电流会变得很大，保险丝会发生熔断 导致家庭电路中所有的用电器都停止工作
③用电器过载
B.插座发生了短路 D.灯座发生了短路
家庭电路故障分析
谢谢观看
L正2 常
。（选填“正常”、“短路”或“断路”）
用校验灯检验电路时：
校验灯正常发光，
说明与它串联的用电器处于短路状态.
校验灯不正常发光， 说明与它串联的用电器正常接通.
家庭电路故障分析
例2.在如图所示的家庭电路中，闭合开关后灯泡不亮。用试电笔检测插座的两孔， 发现只有插入右孔时氖管才发光。用试电笔检测A点氖管发光，检测B点氖管不发
家庭电路故障分析
例1.（2018·连云港模拟）家里某用电器发生短路时，熔丝会立即熔断，用下列
方法进行检测， 如图所示，断开所有用电器的开关，用一个普通的白炽 L 作
为“校验灯”，与熔断的熔丝并联，然后只闭合 S 和 S1，若 L 正常发光，说明
L1 短路 ； 只闭合 S 和 S2，若 L发出暗红色的光（发光不正常），说明
光。则发生这一现象的原因可能是（ A ）
A．灯丝断了 C．开关接触不良
B．灯泡短路 D．插座短路
家庭电路故障分析
例3.(2017. 金昌)小文看书前将台灯插头插入了插座，闭合台灯开关时，家里电
灯突然全部熄灭，经检查熔丝烧断。造成这一现象的原因应该是（ D ）
A.开关发生了短路 C. 插头发生了短路
电工考试题及答案2018
电工考试题及答案2018一、单项选择题（每题2分，共20分）1. 电路中，电流的参考方向可以任意选择，但必须（）。
A. 与电压方向一致B. 与电压方向相反C. 与电压方向相同或相反D. 与电压方向无关答案：D2. 电路中，电阻的单位是（）。
A. 欧姆B. 伏特C. 安培D. 瓦特答案：A3. 电路中，电感元件的电压与电流的关系是（）。
A. 电压与电流成正比B. 电压与电流成反比C. 电压超前电流90度D. 电压滞后电流90度答案：D4. 电路中，电容元件的电压与电流的关系是（）。
A. 电压与电流成正比B. 电压与电流成反比C. 电压超前电流90度D. 电压滞后电流90度答案：C5. 电路中，理想电压源与理想电流源不能（）。
A. 串联B. 并联C. 串联或并联D. 单独使用答案：B6. 电路中，星形连接的三相负载，线电压是相电压的（）倍。
A. 1B. √2C. √3D. 2答案：C7. 电路中，三角形连接的三相负载，线电流是相电流的（）倍。
A. 1B. √2C. √3D. 2答案：B8. 电路中，功率因数的定义是（）。
A. 有功功率与视在功率的比值B. 无功功率与视在功率的比值C. 有功功率与无功功率的比值D. 视在功率与无功功率的比值答案：A9. 电路中，视在功率的定义是（）。
A. 有功功率与无功功率的和B. 有功功率与无功功率的差C. 有功功率与无功功率的乘积D. 电压与电流的乘积答案：D10. 电路中，功率因数的提高可以通过（）来实现。
A. 增加无功功率B. 减少无功功率C. 增加有功功率D. 减少有功功率答案：B二、多项选择题（每题3分，共15分）11. 电路中，以下哪些元件是无源元件（）。
A. 电阻B. 电感C. 电容D. 电压源答案：ABC12. 电路中，以下哪些元件是有源元件（）。
A. 电压源B. 电流源C. 电阻D. 电感答案：AB13. 电路中，以下哪些因素会影响电路的功率因数（）。
电学计算2018版(含答案)
电学计算专题知识点：1、串联电路：①I 1=I 2=I 总 ②U 总=U 1+U 2 ③R 总=R 1+R 2 ④P 总=P 1+P 22、并联电路：①I 总=I 1+I 2 ②U 1=U 2=U 总 ③R 总比R 1、R 2都要小 ④P 总=P 1+P 23、欧姆定律：IU R IR U R U I =⇒=⇒=4、电功率：①tW P = ②R U R I UI P 22===5、工作效率：%100%100⨯=⨯=电机械电吸W W W Q η6、焦耳定律：Rt I Q 2=常规题：1、如图所示的电路中，两电阻接入电压为6V 的电源，电阻R 1=4Ω，电阻R 1两端的电压是2V ，求：（1）通过R 1中的电流强度； （2）通过电阻R 2的电流强度； （3）R 2两端电压； （4）R 2的电阻。
2、如图所示的电路中R 1=10Ω，当开关S 闭合时，I =1.2A ，I 1=0.8A ，求：（1）R 1两端电压； （2）通过R 2的电流； （3）R 2的电阻值； （4）电源的电压。
3、如图所示的电路中，电流表示数为0.6A，电阻R1=80Ω，R2=120Ω，求：干路电流I。
4、如图所示的电路中，电源电压若保持不变。
R1=4Ω，R3=6Ω。
求⑴如果开关S1、S2都断开时，电流表示数为0.6A，那么电源电压多大？⑵如果开S1、S2都闭合时，电流表示数为2A，那么R2的阻值是多大？5、如图示的电路中，电源电压为6V，且保持不变，电阻R1、R2、R3的阻值分别为8Ω、4Ω、12Ω。
求：⑴如果开关S1、S2都断开时，电流表和电压表的示数各是多大？⑵如果开关S1、S2都闭合时，电流表的示数是多大？6、如图所示，R1=10Ω，滑动变阻器R2的阻值变化范围是0~20Ω。
当滑片P移至R2的最左端时，电流表示数为0.6A。
当滑片P移至R2的最右端时，求此时电流表和电压表的示数各是多少？7、如图所示，R1=10Ω，将滑动变阻器R2的滑片置于最右端，这时电压表、电流表的示数分别为10V、0.2A。
