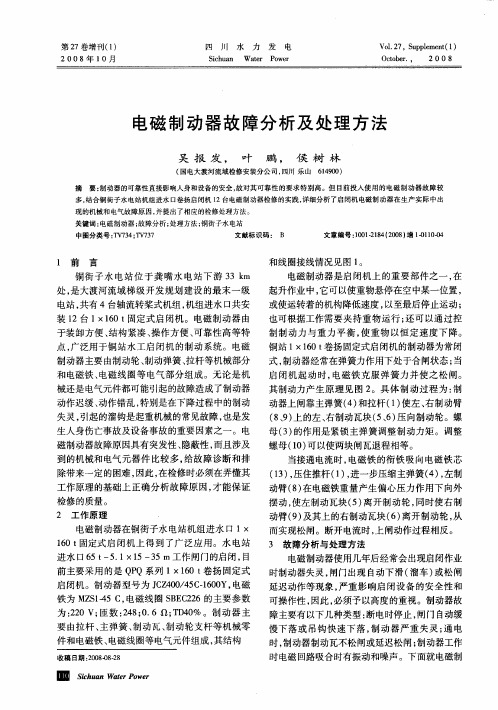

电磁制动器故障诊断与解决方案
电磁制动器故障诊断与解决方案
无论是电磁离合器还是电磁制动器，亦或是电磁离合器刹车组合在使用的过程中，如果出现异常现象：
一、如动作失灵的故障：可能是如下原因：
1、产品没有接通电源；仔细检查电源与所有配线，请严格浏览的接线方法并下载接线图纸。
2、电源的励磁电压偏低；检查电源并调整为正确的24VDC。
3、离合或制动的间隙超出了产品规定的尺寸；用塞尺检查电磁离合器或者电磁制动的定子与转子之间的离合间隙调整为规定值的±20%以内。
4、电磁离合器或者电磁制动器无法吸合或制动；检查线路，看看是不是哪里没有接好，导致电磁离合器或电磁制动器没有通上点。
5、电磁离合器或者电磁制动器里面的定子里面的漆包线断线了；请联系我们并拨打售后电话更换新的定子。
6、产品使用的继电器容量偏小,触头氧化接触不良发热,分断电流过大产生电弧续燃导致触点烧结；请您联系贵司电气工程师更换好点的继电器
7、机器的负荷超过了电磁离合器或者电磁制动器的负荷；联系您的选型工程师重新浏览选型方案选择能
够满足您设备负荷要求的电磁离合器或者电磁制动器等产品。
8、现场使用时，没有做防尘处理，混入油脂或者杂物等。联系您的装配工程师对产品进行防尘处理，但是不能影响电磁离合器或者电磁制动的散热。
二、在使用过程中产品会发出异常声音：可能故障原因如下：
1、可能有异物混入，导致产品之间产生摩擦响声；现场使用时，要做防尘处理，并清理混入的异物。
2，在安装使用时，轴承的装配不到位导致受力不均匀，请拆卸产品并浏览产品使用说明书并正确安装产品，或者登陆下载电子版产品安装使用说明书使用，如果轴承选用的不对请联系我司工程师选择合适的轴承。
3，定子与转子，间隙没有调整好导致非正常的接触摩擦。把装配好的产品再重新检修一下，并浏览自带产品使用说明书并正确安装产品，或者登陆下载电子版产品安装使用说明书使用。4，该设备在运行时，负载的转动惯量太大，导致有异响出现，请减少转动惯量，或者联系您的选型工程师重新浏览选型方案选择能够满足您设备负荷要求的电磁离合器或者电磁制动器等产品。
