塑性成形原理知识点
塑性成型原理
塑性成型原理塑性成型是一种将原料通过加热和施加力量的方式，使其发生塑性变形，从而得到所需形状和尺寸的制造工艺。
塑性成型可以分为热塑性成型和热固性成型两大类。
热塑性成型是指在高温下，将塑料原料加热到熔融状态后，通过给予一定形状的模具进行成型的过程。
常见的热塑性成型方法包括注塑成型、吹塑成型、压塑成型等。
注塑成型是将熔融状态的塑料原料经过高压注入模具中，冷却固化后获得所需形状的方法。
吹塑成型是通过将熔融状态的塑料原料注入到预先制作好的模具中，并在模具内部加压，使塑料原料在模具内壁上形成与模具相同的形状。
压塑成型是将熔融状态的塑料原料加压至模具内，在一定时间内冷却固化得到所需产品形状。
这些热塑性成型方法广泛应用于塑料制品的生产，如塑料餐具、塑料容器、塑料玩具等。
热固性成型是指将热固性塑料原料制作成一定形状的预制品，然后通过施加热量使其发生化学反应，固化成为不可融化的物质，从而得到所需形状的制造方法。
热固性成型常见的方法包括压缩成型、注塑成型和挤出成型等。
压缩成型是将预制的热固性塑料原料放置在两块金属板之间，然后通过加热和施加压力的方式使塑料原料固化成为所需形状的产品。
注塑成型是将预制的热固性塑料原料加热并注入到模具中，经过化学反应固化成为所需形状的制造方法。
挤出成型是将热固性塑料原料通过挤压机加热熔融后，再通过模具中的挤压头挤出形成所需形状的产品。
这些热固性成型方法常用于电器外壳、汽车零部件等制造过程中。
总之，塑性成型通过加热和施加力量的方式，使塑料原料发生塑性变形，得到所需形状和尺寸的制造工艺。
热塑性成型和热固性成型是常见的塑性成型方法，它们在各个工业领域中广泛应用，为我们生活提供了丰富多样的塑料制品。
塑性成形原理知识点总结
塑性成形原理知识点总结一、塑性成形的基本原理1. 塑性成形的基本原理是通过施加外部应力使材料受力，发生形变，从而改变其形状和尺寸。
外部应力可以是拉伸、压缩、弯曲等形式，材料受到应力后发生塑性变形，达到所需的形状和尺寸。
2. 塑性成形的基本原理还包括在一定的温度条件下进行成形。
材料在一定温度范围内会发生晶粒的滑移和再结晶等变化，使材料更容易流动和变形，这对于塑性成形的效果非常重要。
3. 塑性成形的基本原理还涉及到应变硬化和材料流动等方面的知识。
应变硬化是指材料在形变过程中发生的一种增加抗力的现象，材料流动则是指材料在应力作用下发生的形变过程，通过流动来实现所需的成形效果。
二、材料在塑性成形过程中的变形规律1. 材料在塑性成形过程中会发生各种形式的变形，包括平面应变变形、轴向应变变形、弯曲应变变形、扭曲应变变形等。
不同的成形方式会引起不同形式的变形，需要根据具体情况进行分析和处理。
2. 材料在塑性成形过程中的变形还受到横向压缩和减薄等因素的影响。
横向压缩会导致材料沿其厚度方向出现侧向膨胀的现象，减薄则是指材料在成形过程中产生的减小尺寸和厚度的现象。
3. 材料在塑性成形过程中还会出现显著的硬化现象。
随着形变量的增加，材料的硬度和抗力会逐渐增加，这对于成形过程的控制和调整非常重要。
三、材料在塑性成形过程中的流变规律1. 材料在塑性成形过程中会发生流变，即在应力的作用下发生形变的过程。
材料的流变规律是指在应力条件下材料的变形规律和流动规律，这对于塑性成形技术的研究和应用非常重要。
2. 材料在塑性成形过程中还会出现应力和应变的分布不均匀、表面变形、壁厚变化等现象。
这些现象会导致成形件质量的不稳定性和变形过程的复杂性，需要进行合理的控制和调整。
3. 材料在塑性成形过程中还会受到局部热和化学变化的影响。
局部热和化学变化会影响材料的微观结构和性能，对于成形过程的控制和调整也具有重要的参考意义。
四、塑性成形的热变形和冷变形1. 塑性成形通常分为热变形和冷变形两种方式。
金属塑性成型原理-知识点
名词解释塑性成型：金属材料在一定的外力作用下，利用其塑性而使其成形并获得一定力学性能的加工方法加工硬化：略动态回复：在热塑性变形过程中发生的回复动态再结晶：在热塑性变形过程中发生的结晶超塑性变形：一定的化学成分、特定的显微组织及转变能力、特定的变形温度和变形速率等，则金属会表现出异乎寻常的高塑性状态塑性：金属在外力作用下，能稳定地发生永久变形而不破坏其完整性的能力。
屈服准则（塑性条件）：在一定的变形条件下，只有当各应力分量之间符合一定关系时，指点才开始进入塑性状态，这种关系成为屈服准则。
塑性指标：为衡量金属材料塑性的好坏，需要有一种数量上的指标。
晶粒度：表示金属材料晶粒大小的程度，由单位面积所包含晶粒个数来衡量，或晶粒平均直径大小。
填空1、塑性成形的特点（或大题？）1组织性能好（成形过程中，内部组织发生显著变化）2材料利用率高（金属成形是靠金属在塑性状态下的体积转移来实现的，不切削，废料少，流线合理）3尺寸精度高（可达到无切削或少切屑的要求）4生产效率高适于大批量生产失稳——压缩失稳和拉伸失稳按照成形特点分为1块料成形（一次加工、轧制、挤压、拉拔、二次加工、自由锻、模锻2板料成形多晶体塑性变形——晶内变形（滑移，孪生）和晶界变形超塑性的种类——细晶超塑性、相变超塑性冷塑性变形组织变化——1晶粒形状的变化2晶粒内产生亚结构3晶粒位向改变固溶强化、柯氏气团、吕德斯带（当金属变形量恰好处在屈服延伸范围时，金属表面会出现粗超不平、变形不均匀的痕迹，称为吕德斯带）金属的化学成分对钢的影响（C略、P冷脆、S热脆、N兰脆、H白点氢脆、O塑性下降热脆）；组织的影响——单相比多相塑性好、细晶比粗晶好、铸造组织由于有粗大的柱状晶粒和偏析、夹杂、气泡、疏松等缺陷、塑性降低。
摩擦分类——干摩擦、边界摩擦、流体摩擦摩擦机理——表面凹凸学说、分子吸附学说、粘着理论库伦摩擦条件T=up 常摩擦力条件t=mK塑性成形润滑——1、特种流体润滑法2、表面磷化-皂化处理3、表面镀软金属常见缺陷——毛细裂纹、结疤、折叠、非金属夹杂、碳化物偏析、异金属杂物、白点、缩口残余影响晶粒大小的主要因素——加热温度、变形程度、机械阻碍物常用润滑剂——液体润滑剂、固体润滑剂（干性固体润滑剂、软化型固体润滑剂）问答题1、提高金属塑性的基本途径1、提高材料成分和组织的均匀性2、合理选择变形温度和应变速率3、选择三向压缩性较强的变形方式4、减小变形的不均匀性2、塑性成形中的摩擦特点1、伴随有变形金属的塑性流动2、接触面上压强高3、实际接触面积大4、不断有新的摩擦面产生5、常在高温下产生摩擦3、塑性成形中对润滑剂的要求1、应有良好的耐压性能2、应有良好的耐热性能3、应有冷却模具的作用4、应无腐蚀作用5、应无毒6、应使用方便、清理方便4、防止产生裂纹的原则措施1、增加静水压力2、选择和控制适合的变形温度和变形速度3、采用中间退火，以便消除变形过程中产生的硬化、变形不均匀、残余应力等。
金属塑性成形原理_总复习
一、1.加工硬化指经过塑性变形后，金属内部的组织结构和物理力学性能发生改变，其塑性、韧性下降，强度、硬度增加，继续变形的力提高的现象。
2.加工硬化的后果：强度提高，增加设备吨位；塑性下降，降低变形程度，增加变形工序和中间退火工序；强化金属材料（不能热处理的），提高金属零件的强度，改善冷塑性加工的工艺性能。
3.措施：经冷塑性变形后金属产生加工硬化，如将变形后的金属加热到一定温度，又将产生软化，塑性韧性提高，强度硬度降低，即产生回复和再结晶—静态回复和再结晶。
二、1.金属的塑性指固体金属在外力的作用下产生永久变形而不破坏其完整性的能力。
塑性是一种状态、而不是一种性质2.塑性的影响因素○1变形温度对塑性的影响变形温度对塑性影响显著，总趋势：温度升高、塑性增加。
三个脆区低温脆区（蓝脆区）中温脆区高温脆区主要原因：回复和再结晶消除加工硬化降低临界切应力，增加滑移系金属的组织结构发生变化增强热塑性作用加强晶界滑动作用○2变形速度对塑性的影响增加变形速度会使金属晶体的临界切应力升高，使塑性降低增加变形速度，温度效应显著，金属温度升高，使塑性提高增加变形速度，由于没有足够的时间进行回复和再结晶，使塑性降低工艺过程中一般希望提高变形速度降低摩擦改善不均匀性减少热量损失增强惯性流动○3应力状态对塑性的影响主应力状态中，压应力个数越多，数值越大，金属的塑性越好；拉应力个数越多，数值越大，金属的塑性越差。
原因拉应力促进晶间变形，加速晶界破坏；三向压缩应力有利于愈合塑性变形过程中产生的各种损伤；而拉应力则相反，它促使损伤的发展；压应力有利于抑制和消除晶体中塑性变形产生的各种微观破坏，拉应力相反；三向压应力能抵消由于不均匀变形引起的附加拉应力。
○4金属的化学成分和组织结构对塑性的影响晶格类型的影响面心立方晶格结构：塑性较好体心立方晶格结构：塑性较差密排六方晶格结构：塑性较差组织结构的影响单相组织塑性较好塑性相近 — 影响小多相组织 脆性相网状分布，塑性显著降低 塑性差别大 脆性相片状层状分布，影响小 脆性弥散均匀分布，无影响 晶粒 — 晶粒细小有利于提高塑性铸态组织 — 铸态组织中的粗大柱状晶粒、偏析、夹杂、气泡、疏松等缺陷，以及组织不均匀性将显著降低金属的塑性 3.提高金属塑性的途径合理选择变形温度与变形速度 合理选择变形方式提高金属材料成分和组织的均匀性 减小不均匀变形三、金属的变形抗力及其影响因素金属受外力而变形，抵抗变形的力 — 变形抗力 变形的难易程度 单位流动应力变形抗力的影响因素：化学成分、组织结构、变形温度、变形速度、变形程度、应力状态四、金属的超塑性：延伸率达＝100％～2000％ 结构超塑性（微细晶粒超塑性）动态超塑性（相变超塑性）超塑性的变形机制：晶界滑动与扩散蠕变联合机制五、塑性力学的基本假设:变形体连续、变形体均质和各向同性、变形体静力平衡、体积力和体积变形不计。
塑性力学知识点
《塑性力学及成形原理》知识点汇总第一章绪论1．塑性的基本概念2．了解塑性成形的特点第二章金属塑性变形的物理基础1．塑性和柔软性的区别和联系2．塑性指标的表示方法和测量方法3．磷、硫、氮、氢、氧等杂质元素对金属塑性的影响4．变形温度对塑性的影响；超低温脆区、蓝脆区、热脆区、高温脆区的温度范围补充扩展：1.随着变形程度的增加,金属的强度硬度增加,而塑性韧性降低的现象称为:加工硬化2.塑性指标是以材料开始破坏时的塑性变形量来表示,通过拉伸试验可以的两个塑性指标为:伸长率和断面收缩率3.影响金属塑性的因素主要有:化学成分和组织、变形温度、应变速率、应力状态(变形力学条件)4.晶粒度对于塑性的影响为:晶粒越细小,金属的塑性越好5.应力状态对于塑性的影响可描述为(静水压力越大)：主应力状态下压应力个数越多，数值越大时,金属的塑性越好6.通过试验方法绘制的塑性——温度曲线,成为塑性图第三章金属塑性变形的力学基础第一节应力分析1．塑性力学的基本假设2．应力的概念和点的应力状态表示方法3．张量的基本性质4．应力张量的分解；应力球张量和应力偏张量的物理意义；应力偏张量与应变的关系5．主应力的概念和计算；主应力简图的画法公式（．．．3．-．14．．）应力张量不变量的计算．．．．．．．．．．．122222223()2() x y zx y y z z x xy yz zx x y z xy yz zx x yz y zx z xyJ J Jσσσσσσσσστττσσστττστστστ=++=-+++++=+-++公式（．．．3．-．15．．）应力状态特征方程．．．．．．．．．321230J J J σσσ---= (当已知一个面上的应力为主应力时，另外两个主应力可以采用简便计算公式（．．．3．-．35．．）．的形式计算)6．主切应力和最大切应力的概念计算公式．．（．3．-．25．．）．最大切应力．．．．．)(21min max max σστ-= 7．等效应力的概念、特点和计算主轴坐标系中．．．．．．公式．．（．3．-．31．．）．8σ=== 任意坐标系中．．．．．．公式．．（．3．-．31a ．．．）．σ=8．单元体应力的标注；应力莫尔圆的基本概念、画法和微分面的标注 9．应力平衡微分方程 第二节 应变分析1．塑性变形时的应变张量和应变偏张量的关系及其原因 2．应变张量的分解，应变球张量和应变偏张量的物理意义 2．对数应变的定义、计算和特点，对数应变与相对线应变的关系 3．主应变简图的画法 3．体积不变条件公式（．．．3．-．55．．）．用线应变．．．．0x y z θεεε=++=；用对数应变．．．．．（主轴坐标系中）．．．．．．．．0321=∈+∈+∈ 4．小应变几何方程公式（．．．3．-．66．．）．1;()21;()21;()2x xy yx y yzzy z zx xz u u v x y x v v w y z yw w u z x zεγγεγγεγγ∂∂∂===+∂∂∂∂∂∂===+∂∂∂∂∂∂===+∂∂∂ 第三节 平面问题和轴对称问题1．平面应变状态的应力特点；纯切应力状态的应力特点、单元体及莫尔圆公式（．．．3．-．8．6．）．12132()z m σσσσσ==+= 第四节 屈服准则1．四种材料的真实应力应变曲线 2．屈雷斯加屈服准则 公式（．．．3．-．96．．）．max 2s K στ== 3．米塞斯屈服准则公式（．．．3．-．10．．1．）．2222222262)(6)()()(K s zx yz xy x z z y y x ==+++-+-+-στττσσσσσσ 2221323222162)()()(K s ==-+-+-σσσσσσσ公式（．．．3．-．102．．．）．s sσσσσ==== 4．两个屈服准则的相同点和差别点5．13s σσβσ-=,表达式中的系数β的取值范围 第五节 塑性变形时应力应变关系 1．塑性变形时应力应变关系特点 2．应变增量的概念，增量理论公式（．．．3．-．125．．．）．'ij ij d d εσλ= 公式（．．．3．-．129．．．）．)](21[z y x x d d σσσσεε+-=；xy xy d d τσεγ23= )](21[z x y y d d σσσσεε+-=；yz yz d d τσεγ23=)](21[y x z z d d σσσσεε+-=；zx zx d d τσεγ23=3．比例加载的定义及比例加载须满足的条件 第六节 塑性变形时应力应变关系 1．真实应力应变曲线的类型第四章 金属塑性成形中的摩擦1．塑性成形时摩擦的特点和分类；摩擦机理有哪些？影响摩擦系数的主要因素 2．两个摩擦条件的表达式3．塑性成形中对润滑剂的要求；塑性成形时常用的润滑方法 第五章 塑性成形件质量的定性分析 1．塑性成形件中的产生裂纹的两个方面2．晶粒度的概念；影响晶粒大小的主要因素及细化晶粒的主要途径 3．塑性成形件中折叠的特征 第六章 滑移线场理论简介1．滑移线与滑移线场的基本概念；滑移线的方向角和正、负号的确定 2．平面应变应力莫尔圆中应力的计算；公式（．．．7．-．1．）．ωτωσσωσσ2cos 2sin 2sin K K K xy m y m x =+=-= 3．滑移线的主要特性；亨盖应力方程公式（．．．7．-．5．）．2ma mb ab K σσω-=± 4．塑性区的应力边界条件；滑移线场的建立练习题一、应力1、绘制⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡--=410140002ij σ的单元体和应力莫尔圆，并标注微分面。
塑性成型原理
2. 回复与再结晶
回复 Recovery：
将冷变形后的金属加热到一定温度（约0.25～ 0.30T熔）后，使原子回复到平衡位置，因此，晶 内残余应力大大减小。
再结晶 Recrystallization：塑性变形后金属被拉长
了的晶粒重新生核、结晶，变为等轴晶粒。 再结晶温度：某种金属产生再结晶现象的最低温度， 约0.4 T熔。 再结晶过程：形核、聚集长大 再结晶组织：无畸变的细小等轴晶粒，但仍然保持 与变形晶粒相同的晶格结构 作用：消除内应力；降低变形抗力；改变力学性能， 增加塑性。
2、使流线的分布与零件的外形轮廓相 符合。如图所示。
四、塑性成形基本规律

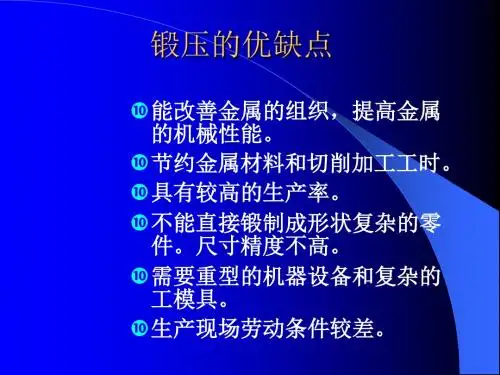

1. 体积不变定律 Volume Constance 金属塑性变形前后的体积相等，即体积为 常数，也称为不可压缩定律。
2. 临界切应力定律 Critical Shear Stress
晶体滑移的驱动力是外 力在滑移系上的分切 应力。只有当滑移系 上分切应力(τ )达到 一定值时，则该滑移 系才能开动。
锻造后金属组织具 有方向性
脆性杂质：碎粒状或 链状分布 塑性杂质：带状分布
流线化程度与锻造 比有关 流线的存在使锻造 金属的力学性能呈 现明显的各向异性。 用热处理的方法不 能消除锻造流线。
在设计和制造易受冲击载荷的零件时， 应注意二点：
1、使零件工作时的正应力方向与流线 方向重合，切应力方向与流线方向垂 直。
τ = （F/S）COSΦ · COSλ
3. 最小阻力定律 Least Resistance
在变形过程中，如果金属质点有可能向各个不 同方向移动，则每一质点将沿着阻力最小方向 移动 。
质点。
应用：
确定金属变形中质点的移动方向 控制金属坯料变形的流动方位 降低能耗，提高生产率。
塑性成形原理知识点
1、塑性的观点：在外力作用下使固体金属发生永远变形而不损坏其完好性的能力。
2、塑性加工的特色：组织、性能好；资料利用率高；尺寸精度高；生产效率高。
} ，板料成3、塑性成形的分类：按工艺方法→体积(块料 )成形 { 铸造、轧制、挤压、拉拔等形{ 曲折、拉深、冲裁、剪切等} ；按成形温度→热成形、温成形、冷成型。
4、多晶体的塑性变形包含晶内变形和晶间变形。
晶内变形的主要方式为滑移和孪生，此中以滑移变形为主。
5、体心立方：α-Fe、 Cr、 W 、 V 、 Mo ；面心立方： Al 、 Cu、 Ag 、 Ni 、γ -Fe；密排六方：Mg 、 Zn、Cd 、α -Ti6、滑移的特色：滑移系越多，金属变形协调性好，塑性高。
滑移方向的作用大于滑移面的作用。
7、单位面积上的内力称为应力。
8、当滑移面上的剪切应力达到某一个值时，晶体产生滑移，改应力值即为临界剪切应力值。
9、滑移方向上的切应力重量为：τ=σcosυ cosλ。
10、位错理论是指：滑移过程不是全部原子沿着滑移面同时产生刚性滑动，而是在某些局部地区先产生滑移，并逐渐扩大。
11、晶体的滑移的主要方式是位错的挪动和增值。
12、晶间变形是微量且困难的，其主要方式是晶粒间的互相滑动和转动。
13、塑性变形的特色是：拥有不一样时性、不平均性和互相协调性。
14、晶粒大小对金属塑性变形的影响：当晶粒越小时，金属变形抗力越大、塑性越好、表面质量越好。
15、固溶体晶体中的异类原子（溶质原子）会阻挡位错的运动，进而对金属的塑性变形产生影响，表现为变形抗力和加工硬化率有所增添，塑性降落。
这类现象称为固溶加强。
16、当金属变形量恰巧处在折服延长范围时，金属表面会出现粗拙不平、变形不均的印迹，称为吕德斯带。
为防备吕德斯带的产生，往常在薄板拉延行进行一道微量冷轧工序，使被溶质气团钉扎的错位大多数脱钉，再进行后续加工。
17、塑性变形对金属组织构造的影响：产生纤维组织、产生变形织构、产生亚构造。
塑性成型原理.ppt
塑性加工力学
1 应力分析
1.1 应力张量
物体所承受的外力可以分成两类： 一类是作用在物体表面上的力，叫做面力或接触力，它可 以是集中力，但更一般的是分布力； 二类是作用在物体每个质点上的力，叫做体力。
内力： 在外力作用下，物体内各质点之间就会产生相互作 用的力。
应力：单位面积上的内力。
现以单向均匀拉伸为例（如图4-1）进行分析。
塑性加工力学
1 应力分析
1.3 主平面、主应力、主方向
主剪应力和最大剪应力
剪应力有极值的切面叫做主剪应力平面，面上作用的剪应力叫做主剪 应力。 取应力主轴为坐标轴，则任意斜切面上的剪应力可求得：
S1 1l S2 2m S3 3n
2 S2 2
12l 2
2 2
m
2
2 3
n
2
(1l 2 2m2 3n2 )2
塑性加工力学
1.1 应力张量——单向拉伸
S F0
P
cos
P F0
cos
0
cos
S cos 0 cos2
S sin
1 2
0
sin
2
当 45时，取 max 0.5 0
1 应力分析
塑性加工力学
1.1 应力张量
1 应力分析
xx yx zx 在x方向 xy y zy 在y方向 xz yz z 在z方向
微分面上的应力就是质点在任意切面上的应力，它可通过四面体QABC的静 力平衡求得。
l cos(N, x), m cos(N, y), n cos(N, z) l2 m2 n2 1
dF ABC dFx QBC ldF dFy QAC mdF dFz QAB ndF
PS x SdF cos(S, x) SxdF
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、塑性的概念：在外力作用下使固体金属发生永久变形而不破坏其完整性的能力。
2、塑性加工的特点：组织、性能好；材料利用率高；尺寸精度高；生产效率高。
3、塑性成形的分类：按工艺方法→体积(块料)成形{锻造、轧制、挤压、拉拔等}，板料成形{弯曲、拉深、冲裁、剪切等}；按成形温度→热成形、温成形、冷成型。
4、多晶体的塑性变形包括晶内变形和晶间变形。
晶内变形的主要方式为滑移和孪生，其中以滑移变形为主。
5、体心立方：α-Fe、Cr、W、V、Mo；面心立方：Al、Cu、Ag、Ni、γ-Fe；密排六方：Mg、Zn、Cd、α-Ti
6、滑移的特点：滑移系越多，金属变形协调性好，塑性高。
滑移方向的作用大于滑移面的作用。
7、单位面积上的内力称为应力。
8、*
9、
10、当滑移面上的剪切应力达到某一个值时，晶体产生滑移，改应力值即为临界剪切应力值。
11、滑移方向上的切应力分量为：τ=σcosυcosλ。
12、位错理论是指：滑移过程不是所有原子沿着滑移面同时产生刚性滑动，而是在某些局部区域先产生滑移，并逐步扩大。
13、晶体的滑移的主要方式是位错的移动和增值。
14、晶间变形是微量且困难的，其主要方式是晶粒间的相互滑动和转动。
15、塑性变形的特点是：具有不同时性、不均匀性和相互协调性。
16、晶粒大小对金属塑性变形的影响：当晶粒越小时，金属变形抗力越大、塑性越好、表面质量越好。
17、？
18、固溶体晶体中的异类原子（溶质原子）会阻碍位错的运动，从而对金属的塑性变形产生影响，表现为变形抗力和加工硬化率有所增加，塑性下降。
这种现象称为固溶强化。
19、
20、当金属变形量恰好处在屈服延伸范围时，金属表面会出现粗糙不平、变形不均的痕迹，称为吕德斯带。
为防止吕德斯带的产生，通常在薄板拉延前进行一道微量冷轧工序，使被溶质气团钉扎的错位大部分脱钉，再进行后续加工。
21、塑性变形对金属组织结构的影响：产生纤维组织、产生变形织构、产生亚结构。
22、当金属塑性变形程度增大时，金属的刚度及硬度升高，而塑性和韧性下降，这种现象称为加工硬化。
23、加工硬化可以改善一些冷加工工艺的工艺性、作为强化金属的手段，但是会降低金属塑性，使后续变形变得困难。
加工硬化可以通过去应力退火得以消除。
24、金属热塑性变形的机理主要有：晶内滑移、晶内孪生(合称晶内变形)，晶界滑移和扩散蠕变。
25、热塑性变形对金属组织性能的影响：改善晶粒组织；锻合内部缺陷；破碎并改善碳化物和非金属夹杂物在钢中的分布；形成纤维组织；改善偏析。
26、'
27、金属超塑性成型的种类分为：细晶超塑性和相变超塑性。
28、金属超塑性成型的特点有：大伸长率；无颈缩；低流动应力，易于成形；变形过程中基本无加工硬化；具有极好的流动性和充填性。
29、
30、金属超塑性成型对金属微观组织的影响：几乎看不到位错；没有晶内滑移；不形成亚结构。
31、金属超塑性成型对金属力学性能的影响：不产生织构、没有各向异性；具有较高的抗应力腐蚀能力；变形后没有残余应力；存在加工软化现象。
32、金属的塑性指标主要有：拉伸试验；镦粗实验；扭转试验。
33、化学成分对金属塑性的影响：磷→冷脆；硫→热脆；氮→兰脆；氢→氢脆。
34、变形温度对金属塑性的影响：总的趋势是随着温度升高，塑性增加，但在某些温度区间内，由于相态或晶粒边界的变化而出现脆性区，使金属的塑性降低。
35、，
36、变形力学条件对金属塑性的影响：当静水压力越大，即在主应力状态下压应力个数越多、
数值越大时，金属的塑性越好；反之，当静水压力越小，即拉应力个数越多、数值越大时，金属的塑性越差。
37、提高金属塑性的基本途径有：提高材料成分和组织均匀性；合理选择变形温度和应变速率；选择三向压缩较强的变形方式；减小变形的不均匀性。
38、面力可分为作用力、反作用力和摩擦力。
39、
40、在外力作用下，物体内各质点之间产生的相互作用力叫做内力。
41、围绕金属中某在质点Q建立平行六面体，六面体的棱边分别于坐标轴平行；这
42、个六面体就成为单元体。
43、全应力的平方等于主应力与切应力的平方之和：S2=σ2+τ2
44、切应力互等定理:τxy＝τyx；τyz＝τzy；τxz＝τzx
45、…
46、对于一个确定的应力状态,只有一组(三个)主应力数值,即J1,J2,J3是不变量,不随着坐标轴的变换而发生变化。
47、应力球张量不能使物体产生形状变化，只能使物体产生体积变化；相对的，应力偏张量不能使物体产生体积变化，只能使物体产生形状变化。
48、应力偏张量的第三不变量J3’决定了应变的类型； J3’>0属于伸长类应变；J3’＝ 0属于平面应变；J3’<0属于压缩类应变。
49、对主轴坐标系，等效应力有如下的特点：等效应力是一个不变量；等效应力在数值上等于单向均匀拉伸（或压缩）时的拉伸（或压缩）应力σ1，即σ=σ1；等效应力并不代表某一实际平面上的应力，因而不能在某一特定的平面上表示出来；等效应力可以理解为代表一点应力状态中应力偏张量的综合作用。
50、
51、对数应变的三个特点：真实性；可加性；可比性。
52、根据体积不变条件和特征应变，塑性变形只能有三种变形类型：压缩类变形；剪切类变形；伸长类变形。
53、金属在外力作用下，由弹性变形状态进入塑性变形状态，被称为屈服。
54、'
55、屈雷斯加屈服准则：当受力物体(质点)中的最大切应力达到某一定值时，该物体就发生屈服：(σx-σy)2+4τxy2=σs2=4K2。
56、米塞斯屈服准则：在一定的变形条件下，当受力物体内一点的等效应力(或应力偏张量的第二不变量)达到某一定值时，该点就开始进入塑性状态：
(σx-σy)2+(σy-σz)2+(σz-σx)2+6(τxy2+τyz2+τzx2)=2σs2=6K2
57、屈雷斯加屈服准则与密席斯屈服准则的区别：屈雷斯加屈服准则没有考虑中间应力的影响，三个主应力顺序不知道时，使用不方便；而密席斯准则考虑了中间应力的影响，使用方便。
58、弹性变形时，应力应变关系的特点：应力与应变的关系是完全成线性；弹性变形是可逆的，与应变历史无关；弹性变形时，应力球张量使物体产生体积变换，泊松比υ<0.5。
59、
60、塑性变形时，应力应变关系的特点：应力与应变的关系是非线性的；塑性变形时认为体积不变，即应变球张量为零，泊松比υ＝0.5；对于应变硬化材料，卸载后再重新加载时的屈服应力就是卸载时的屈服应力，比初始的屈服应力要高；塑性变形是不可逆的，与应变历史有关。
61、《
62、在增量理论中，普朗特-路埃斯理论考虑了弹性变形，而列维-米塞斯理论不考虑弹性变形，实质上后者是前者的特殊情况。
63、应力应变中间关系决定变形的类型有：
64、标称应力-应变曲线上的三个特征点是：屈服点c，缩颈点b，破坏点k
65、真实应力-应变曲线的简化形式：
66、金属塑性成形中摩擦的特点是：伴随有变形金属的塑性流动；接触面上压强高；实际接触面积大；不断有新的摩擦面产生；常在高温下产生摩擦。
67、目前关于摩擦产生的原因的三种学说为：表面凹凸学说；分子吸附学说；粘着理论。
68、影响摩擦系数的主要因素有：(1)金属的种类和化学成分；(2)工具的表面状态；(3)接触面上的单位压力；(4)变形温度；(5)变形速度。
69、塑性成形时的润滑方法主要是：表面磷化-皂化处理。
