数字化测图_6绘制地形图

合集下载

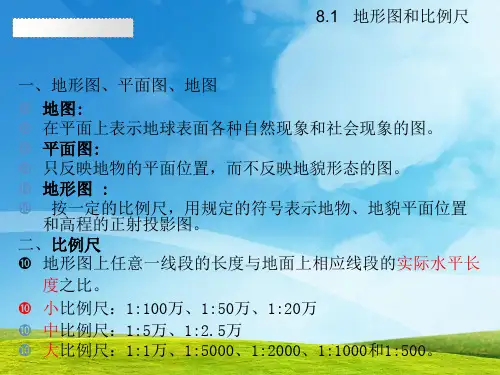

地物地貌在图上的表示方法经纬仪测绘法大比例尺数字化

地物地貌在图上的表示方法经纬仪测绘法大比例尺数字化
土石方量计算,等。 1.绘制纵横坐标轴 横坐标轴表示水平距离,比例与地形图比例尺同。 纵坐标轴表示高程,高程比例一般比水平比例大 510倍。 2.作断面图 从A沿AB直线,量与各等高线交点的水平距离标于横轴;取各
点的高程为纵坐标,标点位;圆滑连接各点,即为AB线处的 断面图。
二.确定汇水范围
二.确定汇水范围
图幅类型:40cm×40cm、
a
n
b
40cm×50cm、 50cm×50cm
3. 测图前,先在图上绘制坐标
方格网,再把控制点其坐标展
绘在图纸上。各方格网边长与
o
实际长度差≤0.2mm,图廓对
角线与实际长度差≤0.3mm,
m
否则重绘。
d
c
8.5 经纬仪测绘法
一、碎部点的选择
测图中碎部点的选择,是保证成图质量和提高测图效率的关 键。碎部点应选择在地物地貌特征点上。
44.9
262.44
山脚
41.7
266.47
山脊
35.2
264.26
山脊
26.4
264.68
排水沟
数字地形图的计算机屏幕显示
8.6 地形图应用
一.地形图的主要用途
地形图应用于广泛的领域,如国土整治、资源勘测、 城乡建设、交通规划、土地利用、环境保护、工程设计、矿 藏采掘、河道整理、等,可在地形图上获取详细的地面现状 信息。在国防和科研方面,更具重要用途。数字化地形图使 地形图在管理和使用上体现出图纸地形图所无法比拟的优越 性。 二.地形图的识读——图廓和图廓外注记
1.碎部点的选择
◆地物特征点:地物轮廓线的转折处、转向处, 或地物的几何中心,等。
四.碎部点测定的基本方 法

浅论数字化测量在地形图测绘中的应用

浅论数字化测量在地形图测绘中的应用

浅论数字化测量在地形图测绘中的应用作者:李忠直李文霞来源:《城市建设理论研究》2013年第20期摘要:传统的地图测绘并不能够满足现在对于测量技术精准度的需求。

随着社会的发展,地图测绘已经由传统的方法转变为现代数字化测量。

本文将根据地形图测绘工作的特点,对数字化测量在地形图测绘中的应用进行简要分析。

关键词:数字化测量,地形图测绘,应用,测量技术中图分类号:O4-34 文献标识码:A 文章编号:随着社会的不断发展以及科学的不断进步,地形图测量技术也在不断发展着,主要体现在测绘的方法和设备不断改进,从而为地形图的测量工作奠定了坚实的基础,也为国民经济建设提供了依据。

现在,随着计算机软件的不断发展,对于地形图的测绘方法,出现了一种更为先进的测量技术——数字测量技术,它有效改善了以往地形图测量技术中控制测量站点的局限性,有效提高了精准度和和效率,实现各个测量仪器之间的互补,为提高地形测量的质量提供依据。

下面本文对数字化测量在地形图测绘中的作用进行详细分析。

数字化地形测量工作简介为了满足城市规划以及土地利用,城市建设和土地管理等相关部门都需要依据精准度比较高的大比例地形图进行规划。

为了解决这样的问题,很多测绘单位需要使用数字测图方法。

数字化测量方法的主要方法是将所采集到的信息进行测绘工作,这种方法的优点是测量仪器比较容易进行操作,专业性不强的工作人员都能够学习进行掌握,通讯方便、精准度高。

还可以按照城市规划等各个方面对精准度进行要求。

下面对数字化测量的各方面进行探析。

1.1图根测量工作随着GPS技术的不断发展,控制网的布置形式变得更加丰富多样,地图的测绘工作也变得更加高效。

目前,对平面的控制测量工作方式主要是利用动态GPSRTK进行测量,或者使用直接实测图根等方法。

随着现代先进测绘仪器的出现,测绘工作的技术水平得到不断提高。

其中,工作人员对控制点进行高程测量主要是根据地区的形式以及客户的要求进行测量,其主要包括例以下几个方面:水准测量、三角高程测量等。

数字测图原理与方法课件 第十章数字地形图测绘方法-使用(第一部分)

数字测图原理与方法课件  第十章数字地形图测绘方法-使用(第一部分)
(一)碎部点的描述 1)测点的三维坐标;
2)测点的属性,即点的特征信息(地貌点?地物
点?……);有什么特征等; 3)测点的连接关系,按照这个连接关系,即可将 相关的点连成一个地物。
(二)地形要素编码
• 野外数据采集仅用全站仪或其它大地测量仪器测定碎部
点的位置(坐标)是不能满足计算机自动成图要求的,
第十章 数字地形图测绘方法
第一节 数字测图概述
随着电子技术和计算机技术日新月异的发展及其在测绘领 域的广泛应用,20世纪80年代产生了电子速测仪、电子数 据终端,并逐步地构成了野外数据采集系统,将其与内外 业机助制图系统结合,形成了一套从野外数据采集到内业 制图全过程的、实现数字化和自动化的测量制图系统,人
1029
(一)数字测图的基本思想
数字化测图(Digital Surveying Mapping,简称 DSM),一种全新的测绘
地形图方法。
从广义上说,数字化测图应包括:利用电子全站仪或其它测量仪器进行野 外数字化测图、利用手扶数字化仪或扫描数字化仪对传统方法测绘原图的数
字化;以及借助解析测图仪或立体坐标量测仪对航空摄影、遥感像片进行数
(二)电子平板测绘模式
电子平板模式通常是指安装有数字化测图软件的便携机 (笔记本电脑)。电子平板测绘模式是用笔记本电脑模 拟测图平板,在野外直接将全站仪与笔记本电脑连接在 一起,测量数据实时传入笔记本电脑,现场加入地理属 性和连接关系后直接成图。 电子平板测绘实现了数据采集、数据处理、图形编辑现 场同步完成。这种作业模式的特点是精度高、现场成图 实现了“所见即所测”,从而具有较高的可靠性。
还必须将地物点的连接关系和地物属性信息(地物类别
等)记录下来。
• 一般用按一定规则构成的符号串来表示地物属性和连接

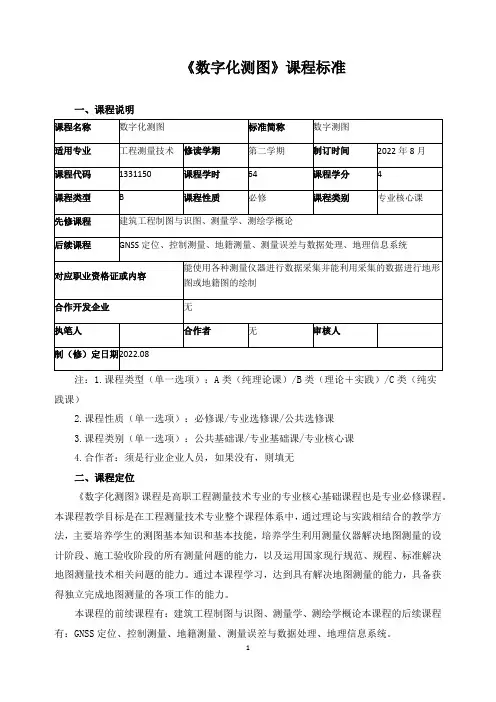

《数字化测图》课程标准

《数字化测图》课程标准

《数字化测图》课程标准一、课程说明注:1.课程类型(单一选项):A类(纯理论课)/B类(理论+实践)/C类(纯实践课)2.课程性质(单一选项):必修课/专业选修课/公共选修课3.课程类别(单一选项):公共基础课/专业基础课/专业核心课4.合作者:须是行业企业人员,如果没有,则填无二、课程定位《数字化测图》课程是高职工程测量技术专业的专业核心基础课程也是专业必修课程。

本课程教学目标是在工程测量技术专业整个课程体系中,通过理论与实践相结合的教学方法,主要培养学生的测图基本知识和基本技能,培养学生利用测量仪器解决地图测量的设计阶段、施工验收阶段的所有测量问题的能力,以及运用国家现行规范、规程、标准解决地图测量技术相关问题的能力。

通过本课程学习,达到具有解决地图测量的能力,具备获得独立完成地图测量的各项工作的能力。

本课程的前续课程有:建筑工程制图与识图、测量学、测绘学概论本课程的后续课程有:GNSS定位、控制测量、地籍测量、测量误差与数据处理、地理信息系统。

三、设计思路1.总体思路根据测绘行业的发展和不同岗位的典型工作任务,结合本地区情况,通过企业专家、专业带头人和骨干教师共同分析工程测量技术专业测量职业岗位能力要求与素质、知识结构关系,构建了《数字化测图》课程体系和教学内容,突出培养学生的就业能力,充分体现基于职业岗位分析和职业岗位技术应用能力培养的课程设计理念。

(1)培养学生完成“项目测图工作任务”作为课程的培养目标;(2)以数字化测图工作任务的顺序,整合测图工作不同阶段的测量内容安排课程的教学顺序;(3)按完成数字化测量工作任务所需要的知识、测量操作技能组织课程的内容;(4)构建学生为“主体”的教学模式,采用“项目教学法”组织课程教学,突出对学生职业能力的培养;(5)通过工学结合,采取校内实训基地的模拟项目、校外真实项目等多种途径,搭建教学资源平台,为学生提供多种学习途径;(6)教学效果评价采取过程评价与结果评价相结合的方式,通过理论与实践相结合,重点评价学生的职业能力。

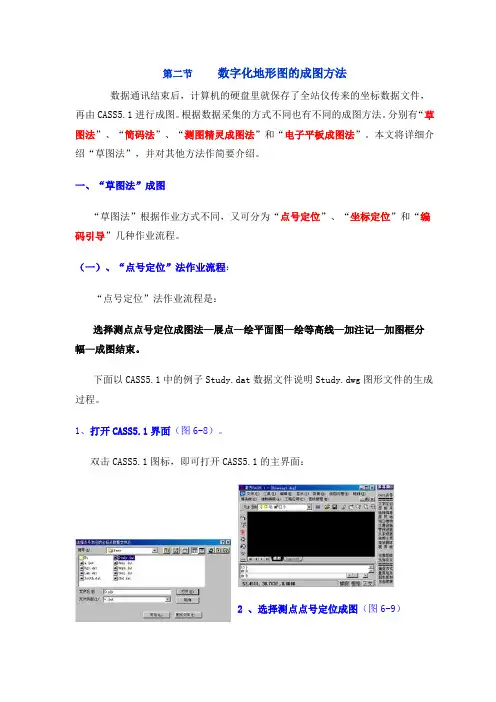

数字化地形图的成图方法

数字化地形图的成图方法

第二节数字化地形图的成图方法数据通讯结束后,计算机的硬盘里就保存了全站仪传来的坐标数据文件,再由CASS5.1进行成图。

根据数据采集的方式不同也有不同的成图方法。

分别有“草图法”、“简码法”、“测图精灵成图法”和“电子平板成图法”。

本文将详细介绍“草图法”,并对其他方法作简要介绍。

一、“草图法”成图“草图法”根据作业方式不同,又可分为“点号定位”、“坐标定位”和“编码引导”几种作业流程。

(一)、“点号定位”法作业流程:“点号定位”法作业流程是:选择测点点号定位成图法—展点—绘平面图—绘等高线—加注记—加图框分幅—成图结束。

下面以CASS5.1中的例子Study.dat数据文件说明Study.dwg图形文件的生成过程。

1、打开CASS5.1界面(图6-8)。

双击CASS5.1图标,即可打开CASS5.1的主界面:2 、选择测点点号定位成图(图6-9)将鼠标移至屏幕右侧菜单内“测点点号”项,按左键,即出现如(图6-9)所示的对话框,选择 Study.dat文件名,点击“打开”后,命令区提示:读点完成!共读入106个点。

3、展野外测点点号点击“绘图处理”下的“展野外测点点号”(图6-10),便出现(图6-11)所示的对话框。

选择Study.dat文件名,点击“打开”后,便可在屏幕上展出野外测点的点号如(图6-12)。

4、绘平面图下面可以灵活使用工具栏中的缩放工具进行局部放大以便绘图,例如先把左上角放大,选择右侧屏幕菜单的“交通设施”按钮,弹出如下菜单如(图6-13),找到“平行等外公路”并选中,点击“OK”,命令区提示:绘图比例尺1:输入500,回车。

点P/<点号> 输入92,回车。

点P/<点号> 输入45,回车。

点P/<点号> 输入46,回车。

点P/<点号> 输入13,回车。

点P/<点号> 输入47,回车。

点P/<点号> 输入48,回车。

使用测绘技术绘制地形图的步骤与技巧

使用测绘技术绘制地形图的步骤与技巧

使用测绘技术绘制地形图的步骤与技巧地形图是地球表面地形、水文、陆地利用等地理信息综合表达的主要方式之一。

使用测绘技术绘制地形图可以帮助我们更好地了解和研究地球的地理特征,为土地利用规划、资源开发和环境保护提供有力的支持。

本文将介绍使用测绘技术绘制地形图的步骤与技巧。

一、数据采集与处理地形图的绘制首先需要进行数据采集。

传统的数据采集方式有实地测量和航空摄影测量,现代技术的发展使得卫星遥感图像也成为了数据采集的重要手段。

实地测量需要使用测绘仪器进行地形点的测量,并配合地理信息系统(GIS)进行数据的整合。

航空摄影测量利用航空相机拍摄地面影像,通过影像解译获取地形数据。

卫星遥感图像通过卫星传输、影像处理等技术获取地形数据。

在数据采集后,还需要对数据进行处理与整合。

数据处理可以采用数字化的方式,将地形数据转化为数字形式。

数据整合则是将不同的数据源进行合并和叠加,形成综合的地形图。

数据的准确性和完整性对于绘制地形图来说至关重要,因此在数据采集和处理过程中,需要注意数据的质量控制和校正。

二、地形数据的表达与分析地形数据的表达是指将采集到的地形数据进行适当的编码和符号化,以方便在地形图中直观地表示出来。

地形数据的编码可以参考国家标准或地理信息系统中的符号与标注库,根据地形类型、地势高差等因素进行选择。

符号化是将数据编码转化为具体的地理要素标记或线条表达,以形成地形图。

地形数据的分析主要包括高程分析和地形形态分析。

高程分析是指通过数字高程模型(DEM)的计算和分析,研究地形的高程变化规律和特征。

地形形态分析则主要侧重于地形的形态特征、地势起伏和地貌类型等。

高程分析和地形形态分析可以通过地理信息系统的功能进行,通过不同的工具和算法,得出地形图的各类地形形态参数和指标。

三、地形图的绘制与修饰地形图的绘制与修饰是整个工作的最后阶段。

地形图的绘制可以采用手工绘图和计算机辅助设计(CAD)两种方式。

手工绘图需要绘图师具备一定的绘图技能和经验,通过根据数据编码和分析结果进行绘制。

使用测绘技术进行地形图绘制的步骤与规范

使用测绘技术进行地形图绘制的步骤与规范

使用测绘技术进行地形图绘制的步骤与规范地形图作为一种对地表地貌进行准确记录并表现出来的工具,被广泛应用于各种工程规划、地理研究和军事领域。

而使用测绘技术进行地形图绘制则是保证地形图的准确性和可视化效果的重要环节。

下面将介绍一些常用的地形图绘制步骤与规范。

第一步:数据采集地形图绘制的第一步是数据采集。

常用的数据采集手段包括GPS测量、航空摄影测量、遥感图像获取等。

在数据采集过程中,需要选择合适的测量设备和手段,保证数据的精确和全面。

同时,为了获得更好的效果,可以选择多种数据采集手段相互验证和补充。

第二步:数据处理在数据采集完成后,需要对所获得的数据进行处理,以提取出有用的地形信息。

数据处理的具体步骤包括数据预处理、数据配准、数据过滤和数据融合等。

在数据处理过程中,需要注意保证数据的准确性和一致性。

同时,可以利用一些计算机软件和算法,进行数据处理的自动化和快速化。

第三步:地形建模地形建模是地形图绘制的核心环节之一。

在地形建模中,可以根据实际情况选择合适的建模方法,包括三角网、等高线、网格模型等。

在地形建模过程中,需要注意保持地形的连续性和光滑性。

同时,可以利用地形建模软件进行模型生成和编辑,以提高绘制效率和质量。

第四步:图层设计地形图的图层设计是为了使得地形信息能够更加清晰地表现出来。

在图层设计中,可以根据地形特征和绘制目的,将地形要素分成不同的图层,并设计不同的符号和颜色。

在图层设计中,需要注意保持图层之间的一致性和协调性,并确保地形要素的可辨识性和易读性。

第五步:绘制输出地形图的绘制输出是将地形信息呈现给使用者的最后一步。

在绘制输出中,可以选择合适的输出格式和尺寸,包括纸质绘图、数字化输出等。

同时,需要注意保证绘制品质和打印质量。

为了提高绘制效果和使用便捷性,可以使用一些绘图软件和工具进行绘制输出的自动化和规范化。

地形图绘制需要遵循一定的规范和标准,以保证其准确性和可视化效果。

一方面,需要遵守现行的地理信息标准和测绘规范,确保地形图的准确性和可比性。

全站仪数字化测图

全站仪数字化测图

修改数字地面模型(修改三角网)
一、删除三角形 二、过滤三角形 三、增加三角形 四、三角形内插点 五、删三角形顶点 六、重组三角形 七、删三角网 八、修改结果寸盘 注意:修改了三角网后一定要进行此操作,否则修改无效。
绘制等高线
等高线的整饰 一、注记等高线 二、等高线修剪 三、切除指定二线间等高线 四、切除指定区域内等高线 五、等高线滤波 六、等高线局部替换
命令区要求“输入点”时,可以用鼠标左键在屏幕上直接 单击,为了精确定位,也可以输入实地坐标。
CA
S——加入实体属性
F——图形复制
RR——符号重新生成
H——线型转向
KK——查询坎高
X——多功能复合线
B——自由连接
AA——给实体加地物名
T——注记文字
屏幕右侧菜单“坐标定位 点号定位”
三、展点
主菜单“绘图处理 展 野外测点点号”下拉菜单
四、绘平面图
五、绘制等高线
绘制等高线及编辑步骤: 1、展高程点:主菜单“绘图处
理 展野外测点点号”下拉 菜单 命令区提示:注记高程点距离 (米):直接回车,表示不对 高程点注记进行取舍,全部展 出来。输入距离则表示以该距 离进行取舍。
全站仪采集碎部点的测量方法
外业测绘时,将全站仪安置在测站点(控制点),经定向 后自动地同时测定角度和距离,按极坐标法计算出碎部点的坐 标和高程。 一、测区的划分 二、人员安排 注意:绘图员必须与测站保持良好的通信关系,使草图上的点 号与全站仪内存上的点号一致。 三、碎部点的确定 碎部点的选择应选择地物、地貌的特征点。
面图绘出来。
二)“坐标定位”作业流程
1、定显示区: 步骤与“点号定位”作业流程相同 2、选择坐标定位成图法:选择屏幕右侧菜单区之“坐标
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
系统自动绘图。
数字测图原理与方法(二)
【水系设施】【陆地要素】用 79 绘制水井。 【管线设施】【电力线】用 75、83、84、85 绘制地面上输
电线。 【植被园林】【林地】用 99、100、101、102 分别绘制果
树独立树;【耕地】用 58、80、81、82 绘制菜地(不拟合, 保留边界)。 【控制点】【平面控制点】用1、2、4分别生成埋石图根点。 (等级-点名:D121,D123,D135)
数字测图原理与方法(二)
2、CASS基本作图
6. 加注记
【文字注记】【注记文 字】
注记内容:经; 注记类型:交通设施,
确定。 在平行等外公路两线之
间适当位置点击。 依次加上“纬”“路”。
数字测图原理与方法(二)
2、CASS基本作图
7. 加图框
【绘图处理】【标准图幅(50×40)】
可以修改图 框外的内容
命令区提示:注记高程点的距离(米):
直接回车,表示不对高程点注记进行取舍,全部 展出来。
输入距离,表示以该距离进行取舍。
数字测图原理与方法(二)
2、CASS基本作图
5. 绘等高线(建立DTM模型)
【等高线】【建立DTM】,弹出如图对话框:
数字测图原理与方法(二)
陡坎:很高的一个坎。再高的为 崖,如悬崖。比崖小一号就可以 称作陡坎。
❖ “坐标定位”法作业流程
1. 定显示区 2. 选择“坐标定位”成图法 3. 绘平面图
需先在屏幕上展点(便于鼠标捕捉) 然后根据外业草图,选择相应的地图图式符号在
屏幕上绘制地物。 点输入方式:
1. 精确输入实地坐标 2. 鼠标捕捉(节点NOD) 3. 鼠标左键直接点击
数字测图原理与方法(二)
数字测图原理与方法(二)
1、CASS菜单与工具条
❖“工具”菜单
本菜单为编辑图形提供各种绘图工具。
数字测图原理与方法(二)
1、CASS菜单与工具条
❖“编辑”菜单
本菜单主要通过调用AutoCAD命令, 利用其强大丰富、灵活方便的编辑功 能来编辑图形。
数字测图原理与方法(二)
1、CASS菜单与工具条
1、CASS菜单与工具条
❖“等高线”菜单
通过本菜单可建立数字地面模型, 计算并绘制等高线或等深线,自 动切除穿建筑 物、陡坎、高程注 记的等高线。
数字测图原理与方法(二)
1、CASS菜单与工具条
❖“地物编辑”菜单
功能:主要对地物进行加工编 辑。内容丰富,手段多样,如 果灵活应用,将大大提 高制 图效率。
❖ CASS基本作图流程
1. 定显示区 2. 选择成图法 3. 展点 4. 绘平面图 5. 绘等高线 6. 加注记 7. 加边框 8. 绘图输出
数字测图原理与方法(二)
2、CASS基本作图
数据文件
STUDY.DAT
生 成 的 地 图
数字测图原理与方法(二)
2、CASS基本作图
1. 定显示区
通过坐标数据文件中的最大、最小坐标定出屏幕窗口的显示范 围。【绘图处理】【定显示区】,打开数据文件 STUDY.DAT
❖ 作业方式:
“草图法”在内业工作时,根据作业方式的不同,分为 “点号定位”、“坐标定位”、“编码引导”三种方法。“草图法”工作方式
❖“点号定位”法作业流程
1. 定显示区 2. 选择“点号定位”成图法 3. 绘平面图(为了直观,可先展点)
数字测图原理与方法(二)
(1)“草图法”工作方式
读取全站仪数据 输入测图精灵数据 手工输入原始数据
数字测图原理与方法(二)
1、CASS菜单与工具条
❖“绘图处理”菜单
本菜单主要包括展点、地图分幅、 选择图幅、比例尺等与绘图处理相 关的功能。
数字测图原理与方法(二)
1、CASS菜单与工具条
❖“地籍”菜单
本菜单主要用于数字地籍成图(包 括权属图、宗地图、地籍表格)的 绘制。
【地貌土质】【坡坎】用 54、55、56、57 绘 制拟合的坎高为1米的未加固陡坎;用 93、94、 95、96 绘制制不拟合的坎高为1米的加固陡坎。
数字测图原理与方法(二)
2、CASS基本作图
4. 绘平面图(其它地物)
【独立地物】【公共设施】用 69、70、71、72、97、98 分别绘制路灯;【科文卫体】用 73、74 绘制宣传橱窗; 【农业设施】用 59 绘制不依比例肥气池。
数字测图原理与方法(二)
1、CASS菜单与工具条
❖“文件”菜单
本菜单主要用于控制文件的输入、 输出,对整个系统的运行环境进行 修改设定。
加入CASS环境
当打开一幅由其他软件制作的地图后, 在进行编辑之前最好执行此项操作。 否则由于图块、图层等的缺失可能会 导致系统无法正常运行。
该功能将 CASS7.0 系统的图层、图 块、线型等加入到当前绘图环境中。
数字测图原理与方法(二)
2、CASS基本作图
4. 绘平面图(公路)
【交通设施】【公路】 选择“平行等外公路”
输入92,45,46,13,47,48,回车。 拟合线<N>?输入 Y,回车。 1.边点式/2.边宽式<1>:回车 点 P/<点号>输入 19,回车。
数字测图原理与方法(二)
2、CASS基本作图
数字测图原理与方法(二)
(1)“草图法”工作方式
❖ “编码引导”法作业流程
2. 定显示区(WMSJ.DAT) 3. 编码引导
作用是将“引导文件”与“无码的坐标数据文件” 合并生成一个新的带简码格式的坐标数据文件。
【绘图处理】【编码引导】
① 确定比例尺 ② 打开编码引导文件(WMSJ.YD) ③ 打开坐标数据文件(WMSJ.DAT)
数字测图原理与方法(二)
2、CASS基本作图
❖点号注记的删除 【编辑】【删 除】【实体所在 图层】 鼠标左键点取 任何一个点号的 数字注记,所有 生 展点注记被删除。成的 地 图
数字测图原理与方法(二)
2、CASS基本作图
5. 绘等高线(展高程点)
【绘图处理】【展高程点】,选择数据文件 STUDY.DAT
数字测图原理与方法(二)
2、CASS基本作图
2. 选择成图法
【坐标定位】【点号定位】,打开点号坐标数据文件STUDY.DAT
数字测图原理与方法(二)
2、CASS基本作图
3. 展点
【绘图处理】【展野外测点点号】,提示“绘图比 例尺”,回车(1:500)或输入比例尺;然后打开 对应的坐标数据文件STUDY.DAT
看 入 新 量 型 高 询 询 字 多 四依 各 斜 盘 绘 制 制
实 实 生 选 换 查 指 距 注 点 点比 类 坡 交 图 电 道
体 体 成 取 向 询 定 离 记 房 房例 陡 、 互 根 力 路
编编

点与
屋 屋围 坎 等 展 点 线
码码

坐方

分点
标位



数字测图原理与方法(二)
2、CASS基本作图
本菜单是用来建立数据库, 对图纸进行管理。
数字测图原理与方法(二)
1、CASS菜单与工具条
❖CASS屏幕菜单
CASS7.0在屏幕的右侧设置了“屏 幕菜单”,这是一个测绘专用交 互绘图菜单。
主要包括坐标定位、文字注记方 式的选择,以及表示各种地物的 图形的确定。
数字测图原理与方法(二)
1、CASS菜单与工具条
数字测图原理与方法(二)
1、CASS菜单与工具条
❖“检查入库”菜单
总体功能:进行图形的各种检 查以及图形格式转换。
数字测图原理与方法(二)
1、CASS菜单与工具条
❖“工程应用”菜单
总体功能:坐标查询、面积计算、 断面图绘制和土方量计算等。
数字测图原理与方法(二)
1、CASS菜单与工具条
❖“图幅管理”菜单
数字测图原理与方法(2)
{数字化成图技术}
南京工业大学测绘学院
第六章 绘制地形图
1、CASS菜单与工具条 2、CASS基本作图 3、CASS内业成图方法
“草图法”作业方式 “简码法”作业方式 野外操作简码
数字测图原理与方法(二)
1、CASS菜单与工具条
操作界 面主要 分为三 部分: •顶部下 拉菜单 •右侧屏 幕菜单 •工具条
❖工具条
两类工具条
上部的“标准工具条”(AutoCAD自带)
屏幕左侧的“CASS实用工具条”,(CASS常用功能)
当鼠标指针在这两个工具栏的某个图标上停留 一两秒钟,将出现该图标的在线提示。
数字测图原理与方法(二)
1、CASS菜单与工具条
❖CASS实用工具条
察 加 重 批 线 坎 查 查 文 画 画画 画 画 键 展 绘 绘
地籍是土地管理的基础,随着数字 化地图的兴起,建立城镇数字地籍 数据库的工作已经势在必行,而城 镇数字地籍调查测量则是建立城镇 地籍数据库的基础。
数字测图原理与方法(二)
1、CASS菜单与工具条
❖“土地利用”菜单
通过本菜单可绘制行政区界,生成 图斑等地类要素,对土地利用情况 进行统计和。
数字测图原理与方法(二)
4. 绘平面图(房屋1)
【居民地】【一般房屋】,选择“多点砼房屋”
输入49,50,51,J, 52,53,C,回车。
数字测图原理与方法(二)
2、CASS基本作图
4. 绘平面图(房屋2)
【居民地】【一般房屋】,选择“多点砼房屋”
输入dd,回车,60, 61,62,a,用鼠标在 62点上侧一定距离处 点一下,4.5,63,j, 64,65,C,回车。 输入层数:<1>输入 2,回车。
2、CASS基本作图
