对煤矿井下风门自动控制的构想
A 语言信号、控制箱;
B 限位开关;
C 传动装置;
D 信号传感器
图1 风门自动控制系统安装示意图
对煤矿井下风门自动控制的构想
淮南工业学院 张卫国
摘 要 根据当前煤矿井下风门控制存在的问题,提出了一种新的风门自动控制系统和控制软件的构想,为从事风门设计、研究人员提供了新的思路。
关键词 风门 自动控制 信号传感器
1 概述
我国煤矿井下通风系统中,为防止风流短路,经常设置了2道或2道以上的风门用来隔断风流。
近年来,在调查了这些风门的使用情况时,我们发现大部分运输巷使用的风门为碰撞式,人行道使用的风门为人工推启式。
风门在实际应用中明显存在一些问题,如行车碰撞式风门,构件易损坏,需要经常维修;而人工推启式风门安全系数较小,时常发生挤伤行人的事故。
同时,这类风门大多借助自身的倾斜重量关门,由于风门的质量及闭合不严密,又无风门间闭锁,加上管理工作的不完善,将会引起大量的漏风。
在此以前,有不少工程技术人员曾对井下风门进行过自动控制的改造,由于种种原因,自动控制风门在我国煤矿井下一直未得到很好的应用。
随着我国煤矿现代化程度的提高和相关的各种电子器件迅猛发展,今天我们再来探讨煤矿井下风门的自动控制,将一定有着广泛的应用前景和社会效益。
2 设计自动风门应注意的问题
(1)信号取样必须是准确无误。
因为信号取样是风门自动控制系统的窗口部分,无论是行人或是行车,在到达(或离去)风门前的一定距离时,信号传感器将这一信号送给控制系统,并且一定要满足上一道风门已关闭到位的条件,控制系统应立即发出开门(或关门)指令,同时给出相关的语言信号。
(2)风门响应的速度可以调整。
主要是针对不同煤矿,不同位置等条件而定,以满足不同的要求。
(3)在风门自动控制系统中,风门间应有可靠的电气、机械闭锁。
(4)风门启停位置的设定,尤其是风门在关门
时,它的最终位置必须严格设定。
否则由于风门间的电气、机械闭锁关系,将使得下一道风门无法正常、可靠的启动。
(5)为防止突发停电事故,在两道风门中间设有一手动开关,此开关只有在停电时可以帮助行人打开需要打开的那一道风门,使行人或行车离开现场。
3 自动控制系统
图1给出了风门自动控制系统的安装示意图(以2道风门为例)。
(1)图1中给出的A 为语言信号箱及控制箱,它是风门自动控制系统的核心部件,可以根据设计
的程序和信号传感器提供给它的不同信号,除可能完成对风门的各种不同控制功能外,还将发出不同的语言报警信号,例如1#(或2#)风门正在开启、(或停止)关闭。
风门自动控制软件流程图见图2。
(2)图1中给出的B 为限位开关,限位开关种类繁多,用户可根据不同需要自行选择。
(3)图1中给出的C 为传动装置,目前在煤矿井下可以使用的传动方式有电动、气动、电液等几种
39
图2 1#风门控制软件流程图
不同方式。
这几种传动方式各有优缺点,但这几种传动方式在该自动控制系统中均可使用。
(4)图1中给出的D为信号传感器,在本系统中,我们选用了已成熟的矿用安全监测仪(也可选用光电、压电等传感器件),它是风门自动控制系统中的窗口部分。
当行人或行车进入到监测范围时,它们所发出的信号被信号传感器所接收,经安全监测仪放大处理后给出二路信号,一路给控制系统发出控制指令;另一路给出语言报警信号。
4 风门自动控制的实现过程
根据煤矿井下风门工作环境的特定要求,以2道风门为例,其中一道风门是否关闭到位,作为下一道风门开启的必要条件。
由图2可见,即使1#风门取样传感器有信号输入,但2#风门关闭未完全到位时,1#风门此时无法打开,因为1#风门控制装置中KDF1受到2#风门控制装置中的电气与机械的严格闭锁,只有在2#风门完全关闭到位的状态下,此闭锁关系才能解除,KDF1才允许打开,由KDF1推动1#风门,使1#风门打开。
在1#风门打开的过程中,语言信号控制报警箱始终给出1#风门正在打开!的语言信号。
在此期间,1#风门的信号传感器继续进行监测,当有信号输入时,KDF1仍维持于打开状态,同时给出1#风门正在打开!的语言信号;当无信号输入时,KDF1将自动关闭,由KDF1推动1#风门,使1#风门关闭。
在1#风门关闭的过程中,语言信号控制报警箱将给出1#风门正在关闭!的语言信号。
由图2可知,1#风门关闭是否完全到位,将决定着2#风门能否自动打开。
比如1#风门已经关闭,但由于某种原因未关闭到位,此仍将发出1#风门正在关闭!的语言信号。
此时提醒行人:一是1#风门闭合未到位,行人可排除该障碍,使1#风门尽快关闭到位;二是2#风门目前尚无法打开,必须待1#风门排除障碍,关闭完全到位,语言信号结束时, 2#风门才能收到一个允许开门的必要条件。
5 结语
煤矿井下风门的自动控制,是一个比较好的研究项目,它的控制形式可以有多种多样,上面介绍的这一自动控制系统,仅起到一个抛砖引玉!的作用,欢迎同行进行探讨,批评指教,以改善目前我国煤矿井下风门控制中存在的问题为最终目的。
作者简介:张卫国 男,1958年生,工程师,现任淮南工业学院机械系研究所所长,发表论文5篇。
地址:安徽省淮南市;邮编: 232001。
(收稿日期:1998-08-24;责任编辑:唐自强)
重庆分院
ISO9001质量体系认证培训结束
1999年1月22日,为期一周的ISO9001质量体系认证培训顺利结束。
为了把申请认证工作搞好,分院领导多次召开有关会议,学习标准、统一思想、确定工作班子和编写人员、制定计划,分阶段组织实施。
并任命副院长戴小平为我院贯标管理者代表,负责领导此项认证工作。
参加此次培训的有院级领导、各研究所所长、各职能处室的领导干部以及各课题组长,总计108人。
大家认真听取了清华大学甘绍喜教授的讲课。
培训结束,有101人参加考试,均取得了优异成绩。
通过培训,大家切实感到,贯彻ISO9001质量体系认证工作,对我院现有体制来讲,难度较大,工作任务重,但同时认为,贯彻ISO9001质量体系、通过认证工作十分重要,对于加强我院科研产品的质量,强化产品在市场的竞争力,提高我院的信誉非常必要,一定要把该项工作抓紧抓好。
(分院生产处供稿)
40。
风门设计方案
风门设计方案一、风门的类型和功能风门主要分为普通风门、自动风门和调节风门三种类型。
普通风门通常用于隔断风流，防止风流短路或逆流。
它们结构简单，操作方便，但不能调节风量。
自动风门则通过传感器和控制系统实现自动开启和关闭，适用于需要频繁通行且对风流控制要求较高的场所。
调节风门可以根据需要灵活地调整风量大小，常用于需要精确控制风量分配的通风系统中。
二、设计前的准备工作在进行风门设计之前，需要充分了解通风系统的布局、风量要求、风压情况以及工作场所的环境条件等。
同时，还需要考虑风门的安装位置、使用频率、维护便利性等因素。
1、通风系统分析对整个通风系统进行详细的分析，包括风道的尺寸、形状、阻力系数等，以确定风门所处位置的风流特性。
2、风量计算根据工作场所的面积、人员数量、设备散热等因素，准确计算所需的通风风量，为风门设计提供基础数据。
3、风压测量测量风道内的风压分布，以便确定风门所承受的压力，选择合适的材料和结构。
三、风门的结构设计1、门框和门扇门框应具有足够的强度和刚度，能够承受风压和门扇的重量。
门扇的材质可以根据实际情况选择，如钢板、木板或复合材料等。
为了保证密封性能，门扇与门框之间应安装密封材料。
2、传动机构对于手动风门，传动机构应简单可靠，操作轻便。
对于自动风门和调节风门，传动机构应具备精确的控制性能和稳定的运行能力。
3、密封装置良好的密封装置能够有效减少漏风，提高通风系统的效率。
密封材料可以选用橡胶、石棉绳等，密封方式可以采用平面密封、斜面密封或迷宫密封等。
四、风门的控制方式1、手动控制适用于小型通风系统或对控制要求不高的场所，通过人工操作实现风门的开启和关闭。
2、电动控制利用电动机驱动传动机构，实现风门的自动控制。
可以通过遥控器、按钮或与通风系统的控制系统集成，实现远程控制和自动化运行。
3、气动控制在有压缩空气供应的场所，可以采用气动控制方式，具有响应速度快、可靠性高的优点。
五、风门的安装和维护1、安装要点风门的安装位置应准确，确保与风道连接紧密，无漏风现象。

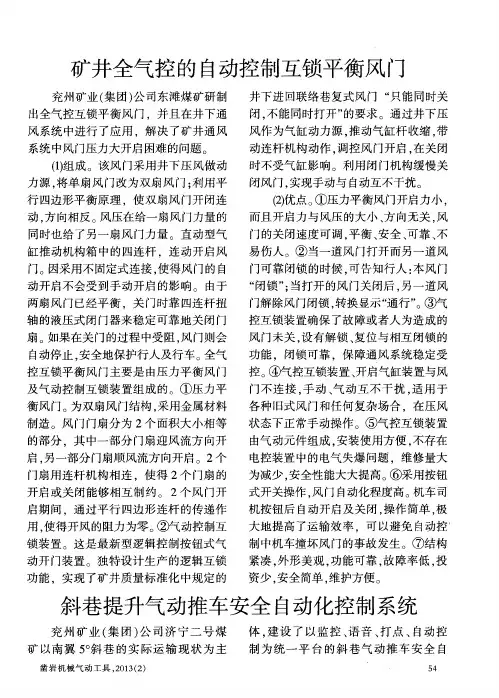

矿井全气控的自动控制互锁平衡风门
为减少 ， 安全性能大大提高 。 ⑥采用按钮
式开关操作 ． 风 门自动化程度高 。 机车司
机 按钮 后 自动 开启 及关 闭 ， 操 作 简单 ， 极
用， 使得开风的阻力为零 。 ②气动控制互 大 地提 高 了运 输 效 率 。可 以避 免 自动 控
制中机车撞坏风门的事故发生。⑦结构
紧凑 ， 外形美观 ， 功能可靠 ， 故障率低 ， 投 资少 ， 安全简单 ， 维护方便。
（ ２ ） 优点 。 ①压力平衡风门开启力小 ， 而且 开启 力 与 风压 的大 小 、 方 向无关 ， 风
门的关闭速度可调 ， 平衡 、 安全 、 可靠 、 不
易伤人。② 当一道风 门打开而另一道风
门可靠闭锁 的时候 ， 可告知行人 ： 本风 门
“ 闭锁 ” ： 当打开 的风 门关 闭后 ， 另一 道 风
力源 ， 将单扇风 门改为双扇风 门； 利用平
行 四边 形平 衡 原 理 ，使 双 扇 风 门开 闭连 动， 方 向相 反 。 风 压在 给一 扇 风 门力量 的 同时也 给 了另 一 扇 风 门力 量 。直 动型 气 缸推 动 机构 箱 中 的 四连 杆 ，连 动 开启 风 门 。因采用 不 固定 式连 接 ， 使 得风 门的 自 动开 启 不会 受 到 手 动 开启 的影 响 。 由于
矿井全气控 的 自动控制互锁平衡 风 门
兖 州 矿业 （ 集 团） 公 司东 滩 煤 矿研 制 井 下 进 回联 络 巷 复式 风 门 “ 只能 同时关 闭， 不 能 同 时打 开 ” 的要 求 。通 过 井 下压
出全气控互锁平衡风 门，并且在井下通 风 系统 中进行 了应 用 ，解 决 了矿 井通 风
制造。风 门门扇分为 ２个面积大小相等 状态下正常手动操作 。⑤气控互锁装置 由气动元件组成 ， 安装使用方便 ， 不存在 电控装置 中的电气失爆 问题 ，维修量大
矿井通车风门自动化研制与应用
矿井通车风门自动化研制与应用摘要针对矿井通风系统中风门损坏率高、未及时关闭造成风流不稳定或风流短路，存在安全隐患等问题，研究应用风动自动风门，实现有人或有车辆通过前自动打开，在有人或有车辆通过后自动关闭，同时两道风门之间相互闭锁，有效避免人工打开风门时和车辆通过时产生的不安全隐患，取得了良好的效果。
关键词风门；传感器；气缸；语言报警器；安全1 概述协庄煤矿井下共有风门83组，主要用于在需要通过人员和车辆的巷道中设置的隔断风流的门，引导风流按照通风系统路线进行流动，确保通风系统稳定运行。
2 存在问题随着科学技术的不断发展，先进的生产力在煤矿生产中得到进一步应用，促进了煤矿的安全生产。
在矿井通风系统中，风门作为最基本的通风设施，在日常使用中损坏率最高，主要表现在车辆通过时，风门打不到位而撞坏风门，而因未及时关闭风门造成风流不稳定或风流短路等隐患对矿井安全生产造成严重影响。
3 方案提出为解决上述问题，研制应用自动风门，在有人或有车辆通过前自动打开，在有人或有车辆通过后自动关闭，而不用人工打开和关闭，并实现两道风门之间的闭锁，这样就能有效的避免人工打开风门时而产生的不安全隐患，同时避免车辆通过时，风门打开不到位而撞坏风门。
通过现场使用，取得了良好的效果。
4 方案确定与实施实现风门的自动开启关闭，可选择：电动、水压、油压、风压等这几种形式作为动力源开启风门。
根据井下实际情况，我们选择了以风压为动力源的结构方式。
以风压为动力源，不仅充分利用了现有资源，减少了投入，还免去了因用电引起的防爆问题。
这样既保证安全开启风门，又制作简单、安装方便。
其控制系统有传感器、本安电控及线路等配套设施。
这样整个的风门自动开启装置的定型就已经完成。
5 自动风门的结构及工作原理5.1 该装置的构成1）传感器（a红外线人体感应传感器，b红外线对射传感器）；2）气缸；3）三位五通阀；4）电控箱；5）减压阀；6）语言报警器；7风门限位开关传感器；8）气线；9）电缆；10）接线盒；11）固定传感器支架；12）固定气缸支架等组成。

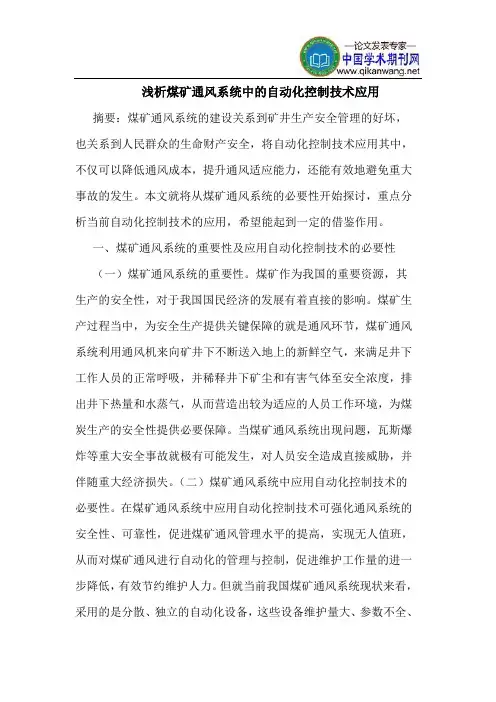

煤矿通风系统中的自动化控制技术应用
