消防洒水喷头通用规范标准
消防洒水喷头通用规范标准消防洒水喷头通用规范标准是指对于一般建筑物中所使用的消防洒水喷头的规范要求和常见标准的总结。
以下是一些常见的消防洒水喷头通用规范标准：1. 材料要求：消防洒水喷头通常采用铜、不锈钢或铸铁等耐腐蚀材料制作，以确保其在长期使用过程中不会出现损坏、堵塞等问题。
2. 喷雾范围：消防洒水喷头的设计要符合建筑物的消防安全要求，确保其在喷洒范围内覆盖所有区域，并且形成细密的喷雾，以高效地扑灭火灾。
3. 喷射角度：消防洒水喷头的喷射角度一般为45度，以达到最佳喷射效果。
当消防洒水喷头喷射角度过大或过小时，可能会造成喷雾范围不均匀或不足的问题。
4. 喷头数量：按照建筑物的用途和面积，消防洒水喷头的数量应符合相应的建筑消防规范。
一般情况下，建筑物内每个房间都应配备至少一颗消防洒水喷头。
5. 安装位置：消防洒水喷头的安装位置一般应位于房间的顶部中央位置，以确保火灾发生时能及时而全面地喷洒水雾。
同时，还应考虑到建筑物结构的需要，如避开梁柱等。
6. 喷头灵敏度：消防洒水喷头的灵敏度要根据热源温度和火灾预期情况进行调整，以确保能够及早感知并启动喷水系统。
一般来说，消防洒水喷头的灵敏度应设定在55°C左右。
7. 定期维护：为了确保消防洒水喷头始终处于良好的工作状态，应定期对其进行检查和维护。
包括清洁喷头，检查并清除堵塞物，检查其他部件的完整性和可靠性等。
总之，消防洒水喷头通用规范标准是为了保障建筑物及其内部人员安全而设立的，它具体规定了消防洒水喷头的材料、喷雾范围、喷射角度、喷头数量、安装位置、喷头灵敏度等要求，以确保其在火灾发生时能高效、及时地扑灭火灾。
这些规范和标准的遵守是建筑物消防安全的重要保证。
自动喷水灭火系统洒水喷头的性能要求和试验方法
自动喷水灭火系统洒水喷头的性能要求和试验方法1 引言1.1洒水喷头是自动喷水灭火系统的关键部件。
为统一技术要求、确保喷头质量, 特制订本标准。
1. 2本标准只适用于闭式洒水喷头和开式洒水喷头。
对喷头的技术性能、试验方法和检验规则作了明确的规定。
2 术语2. 1洒水喷头在热的作用下, 在预定的温度范围自行启动, 或根据火灾信号由控制设备启动, 并按设计的形状和水量洒水灭火的喷头。
2. 2释放机构喷头中由热敏感元件、密封件等零件所组成的机构。
即喷头启动时, 能自动脱离喷头本体的部分。
2. 3静态动作温度在试验室, 按规定的条件升温, 闭式洒水喷头受热后, 其热敏感元件动作时的温度。
2. 4公称动作温度表示在不同的使用环境条件下, 闭式洒水喷头在不同温度范围内启动的名义动作温度。
2. 5沉积喷头受热动作后, 释放机构中的零件滞留于喷头框架或溅水盘等部位, 明显影响喷头按设计形状洒水一分钟以上的现象, 即为沉积现象。
3 洒水喷头的分类和规格3. 1按结构形式分类3. 1. 1闭式洒水喷头闭式洒水喷头就是具有释放机构的洒水喷头。
3. 1. 2开式洒水喷头开式洒水喷头就是无释放机构的洒水喷头。
3. 2按热敏感元件分类3. 2. 1玻璃球洒水喷头玻璃球洒水喷头是指释放机构中的热敏感元件为玻璃球的洒水喷头。
喷头受热时, 由于玻璃球内的工作液发生作用,使球体炸裂而开启。
3. 2. 2易熔元件洒水喷头易熔元件洒水喷头是指释放机构中的热敏感元件为易熔元件的洒水喷头。
喷头受热时, 由于易熔元件的熔化、脱落而开启。
3. 3按安装形式和洒水形状分类3. 3. 1直立型洒水喷头喷头直立安装厂供水支管上, 洒水形状为抛物体形, 它将水量的60％－80％向下喷洒, 同时还有一部分水喷向顶棚。
3. 3. 2下垂型洒水喷头喷头下垂安装于供水支管上, 洒水的形状为抛物体形, 它将水量的80％~100％向下喷洒。
3. 3. 3普通型洒水喷头喷头既可直立安装也可下垂安装, 洒水的形状为球形, 它将水量40％～60％向下喷洒, 同时还将一部分水喷向顶棚。
自动喷水灭火系统洒水喷头标准》
表 4 非边墙型喷头布水要求
公称口径 洒水密度 每只喷头流 保护面积 喷头间距 低于洒水密度
mm
mm/min
量
m
L/min
m
50％的集水盒
数
个
10
2.5
50.6
20.25
4.5
≤8
5.0
61.3
12.25
3.5
≤5
15
15.0
135.0
9.00
3.0
≤4
10.0
90.0
9.00
3.0
≤4
20
30.0
标准响应喷头在性能代号前不加符号；带涂层喷头、带防水罩的喷头在性能代号前加“C”、 “S”，并以“－”与性能代号间隔。 5.3.4 标记示例
洒水喷头的标记如下：
公称动作温度/℃ 公称口径/mm 性能代号 类型特征代号
示例 1：M1 ZSTX15－93℃表示 M1 型，标准响应、下垂安装，公称口径为 15mm，公称 动作温度为 93℃的喷头。

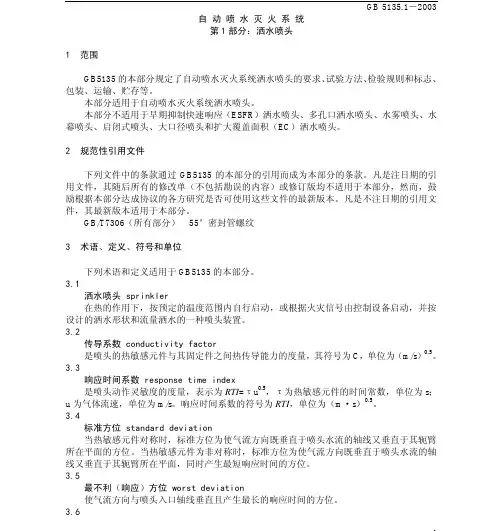

3 术语、定义、符号和单位
下列术语和定义适用于 GB5135 的本部分。 3.1
洒水喷头 sprinkler 在热的作用下，按预定的温度范围内自行启动，或根据火灾信号由控制设备启动，并按 设计的洒水形状和流量洒水的一种喷头装置。 3.2 传导系数 conductivity factor 是喷头的热敏感元件与其固定件之间热传导能力的度量，其符号为 C，单位为（m/s）0.5。 3.3 响应时间系数 response time index 是喷头动作灵敏度的度量，表示为 RTI=τu0.5，τ为热敏感元件的时间常数，单位为 s； u 为气体流速，单位为 m/s。响应时间系数的符号为 RTI，单位为（m·s）0.5。 3.4 标准方位 standard deviation 当热敏感元件对称时，标准方位为使气流方向既垂直于喷头水流的轴线又垂直于其轭臂 所在平面的方位。当热敏感元件为非对称时，标准方位为使气流方向既垂直于喷头水流的轴 线又垂直于其轭臂所在平面，同时产生最短响应时间的方位。 3.5 最不利（响应）方位 worst deviation 使气流方向与喷头入口轴线垂直且产生最长的响应时间的方位。 3.6
消防喷淋喷头温度低温分类标准-概述说明以及解释
消防喷淋喷头温度低温分类标准-概述说明以及解释1.引言1.1 概述概述部分的内容应该对消防喷淋喷头温度低温分类标准进行简要介绍。
可以参考以下示例：引言部分:消防喷淋系统是一种重要的火灾自动报警和灭火设施，广泛应用于各类建筑物和工业场所。
然而，当环境温度较低时，喷淋喷头内的水可能会因结冰而无法正常喷洒，从而降低了消防喷淋系统的可靠性和灭火效果。
因此，对于消防喷淋喷头温度的低温分类标准的制定变得尤为重要。
本文旨在探讨消防喷淋喷头温度低温分类标准的重要性以及其制定原则。
通过对低温环境下喷淋喷头内部温度的分类，可以为设计人员、工程师和消防从业人员提供指导，确保消防喷淋系统在低温环境中的可靠性和有效性。
首先，我们将介绍喷淋喷头温度低温分类标准的重要性。
随着建筑技术的进步和现代建筑物的不断发展，消防安全对人们的关注度越来越高。
在低温环境下，如果喷淋喷头的温度未达到标准要求，可能导致系统无法正常工作。
因此，制定喷淋喷头温度低温分类标准，有助于确保系统在低温环境中正常运行，提高灭火的可靠性。
其次，我们将探讨喷淋喷头温度低温分类标准的制定原则。
制定分类标准应考虑多种因素，如环境温度、喷淋喷头结构、材料特性以及喷淋系统的设计要求等。
对这些因素进行综合分析和权衡，制定合理的分类标准，既要满足低温环境下的喷淋喷头要求，又要考虑实际应用中的可行性和经济性。
通过本文的研究和总结，我们期望为喷淋喷头温度低温分类标准的制定和应用提供有益的信息和建议。
通过加强对消防喷淋系统在低温环境下的研究和探索，我们可以提高消防安全的水平，并为相关行业的发展做出贡献。
1.2文章结构1.2 文章结构本文将以如下结构展开对消防喷淋喷头温度低温分类标准的论述：第一部分，引言。
介绍本篇文章的主要内容和目的，以及喷淋喷头温度低温分类标准的重要性。
第二部分，正文。
首先，分析并阐述喷淋喷头温度低温分类标准的重要性。
说明喷淋喷头在低温环境下工作的技术难题，以及对喷淋喷头的正常运行和灭火性能的影响。
自动喷水灭火系统洒水喷头的技术要求
5．1．1全部试样的各种标志均应齐全并符合要求。
5．1．2从试验中，抽取5只喷头对照设计图纸和说明书进行检查，应符合设计、加工的技术要求。
5．1．3检验试样的工艺一致性情况，目测有无加工缺陷和机械损伤等现象。
5．2密封性能试验
5．2．1喷头安装在试验管网上，先排除管网中空气，使管网充满水，然后加压。压力从零开始，按0．1±0．025MPa／s的速率上升到3．0MPa，保持3min，再降压到零。然后，在5s内使压力由零再升到0．05MPa，保持15s后卸压。试验过程中应注意检查喷头的渗漏情况。本试验要求在室温20±5℃的环境条件下进行。’
3．1．2开式洒水喷头
无释放机构的洒水喷头。
3．2按热敏感元件分类
3．2．1玻璃球洒水喷头
释放机构中的热敏感元件为玻璃球的洒水喷头。喷头受热时，由于玻璃球内的工作液发生作用，使球体炸裂而开启。
3．2．2易熔元件洒水喷头
释放机构中的热敏感元件为易熔元件的洒水喷头。喷头受热时，由于易熔元件的熔化、脱落而开启。
本标准适用于自动喷水灭火系统直立型、下垂型、普通型、边墙型、吊顶型洒水喷头及干式下垂型洒水喷头。
本标准不适用于自动喷水灭火系统中的水雾喷头、水幕头。
2术语
2．1洒水喷头
在热的作用下，按预定的温度范围自行启动，或根据火灾信号由控制设备启动，并按设计的洒水形状和流量洒水灭火的一种喷头。
2．2溅水盘
在喷头的顶端，能使水流分洒成规定的洒水形状的元件。
4．6．2在任一压力和安装位置进行功能试验时，若喷头出现沉积，则应另取24只喷头重作该压力和该安装位置的功能试验，喷头应启动灵活。在每种压力下所测试的所有喷头中，发生沉积的喷头总数不应超过一只。
注册消防工程师-消防喷头考点汇总及历年真题
消防喷头考点汇总及历年真题一、喷头选型1. 闭式系统的洒水喷头，其公称动作温度宜高于环境最高温度30℃。
2. 干式系统、预作用系统应采用直立型洒水喷头或干式下垂型洒水喷头。
3. 湿式系统的洒水喷头选型应符合下列规定：1）不做吊顶的场所，当配水支管布置在梁下时，应采用直立型洒水喷头。
2）吊顶下布置的洒水喷头，应采用下垂型洒水喷头或吊顶型洒水喷头。
3）顶板为水平面的轻危险级、中危险级Ⅰ级住宅建筑、宿舍、旅馆建筑客房、医疗建筑病房和办公室，可采用边墙型洒水喷头。
4）易受碰撞的部位，应采用带保护罩的洒水喷头或吊顶型洒水喷头。
5）顶板为水平面，且无梁、通风管道等障碍物影响喷头洒水的场所，可采用扩大覆盖面积洒水喷头。
6）住宅建筑和宿舍、公寓等非住宅类居住建筑宜采用家用喷头。
7）不宜选用隐蔽式洒水喷头；确需采用时，应仅适用于轻危险级和中危险级Ⅰ级场所。
4. 防火分隔水幕应采用开式洒水喷头或水幕喷头。
5. 防护冷却水幕应采用水幕喷头。
6. 自动喷水防护冷却系统可采用边墙型洒水洒头。
7. 下列场所宜采用快速响应洒水喷头。
当采用快速响应洒水喷头时，系统应为湿式系统。
1）公共娱乐场所、中庭环廊。
2）医院、疗养院的病房及治疗区域，老年、少儿、残疾人的集体活动场所。
3）超出消防水泵接合器供水高度的楼层。
4）地下商业场所。
8. 同一隔间内应采用相同热敏性能的洒水喷头。
9. 雨淋系统的防护区内应采用相同的洒水喷头。
10. 局部应用系统应采用快速响应洒水喷头。
11. 设置闭式系统的场所，洒水喷头类型和场所的最大净空高度应符合下表规定：二、现场检查1. 旋拧喷头顶丝，不得轻易旋开，转动溅水盘，无松动、变形等现象，以确保喷头不被轻易调整、拆卸和重装。
2. 喷头的商标、型号、公称动作温度、响应时间指数（RTI）、制造厂及生产日期等标志应齐全。
3. 喷头的型号、规格等应符合设计要求。
4. 喷头外观应无加工缺陷和机械损伤。
5. 喷头螺纹密封面应无伤痕、毛刺、缺丝或断丝现象。
一级消防注册工程师《消防安全技术实务》历年真题重组单项选择题专项练习卷(卷十七)【含答案】
一级消防注册工程师《消防安全技术实务》历年真题重组单项选择题专项练习卷（卷十七）【含答案】一、单选题(35题)1.根据现行国家标准《火力发电厂与变电站设计防火规范》(GB50229)，下列燃煤电厂内的建筑物或场所中，可以不设置室内消火栓的是（）A.网络控制楼B.脱硫工艺楼C.解冻室D.集中控制楼2.某场所内设置自动喷水灭火系统，洒水喷头玻璃球工作液色标为黄色，则该洒水喷头公称动作温度为（）A.57℃B.68℃C.93℃D.79℃3.某地铁地下车站，消防应急照明和疏散指示系统由一台应急照明控制器、2台应急照明配电箱和 50 只消防应急照明灯具组成。
现有3只消防应急灯具损坏需要更换，更换消防应急灯具可选类型（）。
A.自带电源集中控制型B.集中电源非集中控制型C.自带电源非集中控制型D.集中电源集中控制型4.下列关于建筑防火分隔的说法中,错误的是（）A.设置在服装加工厂内的办公室,应采用耐火极限不低于2.00h 的防火隔墙和1. 00h的楼板与其他部位分隔B.厂房内的丙类液体中间储罐应设在单独房间内，应采用耐火极限不低于3. 00h的防火隔墙和1. 50h的楼板与其他部位分隔，房间门应采用甲级防火门C.供甲、乙类厂房专用的10kV及以下的变、配电站，当采用无门、窗、洞口的防火墙分隔时，可一面贴邻D.丁、戊类中间仓库应采用耐火极限不低于3. 00h的防火隔墙和1.50h的楼板与其他部位分隔5.某应急照明集中电源，额定输出功率为720W，额定输出电压为DC36V，输出回路为4个。
当应急照明集中电源各输出回路的额定输出电流一致时，每个回路配接灯具的最大额定工作电流总和为（）。
A.4AB.10AC.6AD.5A6.将计算空间划分为众多相互关联的体积元，通过求解质量，能量和动量方程，获得空间热参数在设定时间步长内变化情况的预测，以描述火灾发展过程的模型属于（）A.经验模型B.区域模型C.不确定模型D.场模型7.下列地下民用建筑或场所中，地面应采用A装修材料的是（）。
喷头的温级选用
喷头的温级选用喷头温级的选用：1、自行车、地下汽车库采用易熔合金，温级为57~77℃；2、其他部位采用玻璃球喷头，厨房灶台上部的喷头温级为93℃，厨房其他部位的喷头温级为79℃。
其他部位的喷头温级为68℃。
3、洗衣房、厨房、直燃机房喷头温级为98℃；4、汽车库及吊顶内上喷喷头温级为74℃；5、建筑需要装修部位用采用装饰喷头；喷头的选用：汽车库、洗衣房、厨房、机房用吊顶内上喷喷头采用易熔合金喷头。
其他部位选用玻璃泡喷头。
厨房、地下车库采用93℃和72℃温级和易熔合金喷头，其它等用68℃温级的下喷喷头。
喷头选用：除地下一层车库、展厅中立体停车场选用易熔元件喷头外，其余部位全部采用玻璃球喷头，其中有吊顶的地方均采用装饰型喷头、无吊顶的地方均采用直立式型喷头。
喷头温级：易熔元件采用72℃；玻璃球除厨房采用93℃外，其余部位采用68℃。
观众厅网架处采用121℃。
由于管线较长，卫生器具多，按现行规范管道水力计算，水头损失较大，虽然进户管径采用DN25，水表为DN20，水表损失超过4m，已超出规范的要求，如果再通过放大管径以减少水头损失显然不合适。
当每户使用人数一定时，随着卫生器具当量总数的增加，用水量标准增大，但卫生洁具同时使用率变小。
对于高档住宅，建议b0的取值为0.15，k值也应减小，如取k=0.002。
设计秒流量计算公式为：q = 0.15(Ng)1/2 + kNg灭火器类型规格编码的字母含义采用玻璃球闭式喷头，其中设于封闭式吊顶下的喷头均采用装饰型喷头，设于敞开式吊顶中的喷头均采用带集热板的下垂型喷头，设于吊顶内或无吊顶处的喷头均彩直立式喷头。
喷头温级：除此之外厨房采用93oC、观众厅网架处采用121oC外，其余部位均采用68oC。
雨淋系统：保护部位——舞台葡萄架下部及侧台、后台。
系统设计：按严重危险级设计。
在水泵内设雨淋泵和稳压设备。
在报警阀室设八雨淋阀。
系统采用开式喷头。
系统控制：自动控制、消防中心手动远控、水泵房及现场应急操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
洒水喷头的公称动作温度
自动喷水系统的闭式洒水喷头的喷口由热敏感元件、密封件等零件组成的释放机构封闭。
当环境温度达到喷头的公称动作温度范围时，热敏感元件动作，释放机构自动脱离，喷口即开启喷水。
所谓公称动作温度，指在不同的使用环境条件下，闭式洒水喷头在不同温度范围内启动的名义动作温度。
GB5135—93《自动喷水灭火系统洒水喷头的技术要求和试验方法》规定：玻璃球洒水喷头的公称动作温度分成13档，用玻璃球工作液的不同颜色来标志；易熔元件洒水喷头的公称动作温度分成7档，用喷头轭臂喷涂的不同颜色来标志。
闭式洒水喷头的公称动作温度和颜色标志应符合表1的规定。
表1 闭式洒水喷头的公称动作温度和颜色标志
所谓静态动作温度，指在实验室，按规定的条件升温，闭式洒水喷头受热后，其热敏感元件动作时的温度。
要求易熔元件洒水喷头的静态动作温度不得超过下述规定的温度范围：
z±(0.35x+0.62)
式中，z——公称动作温度，℃。
玻璃球洒水喷头的公称动作温度和实验最低动作温度应符合表2的要求。
表2 玻璃球洒水喷头的动作温度。
