PH计的使用方法—最详细图文教学

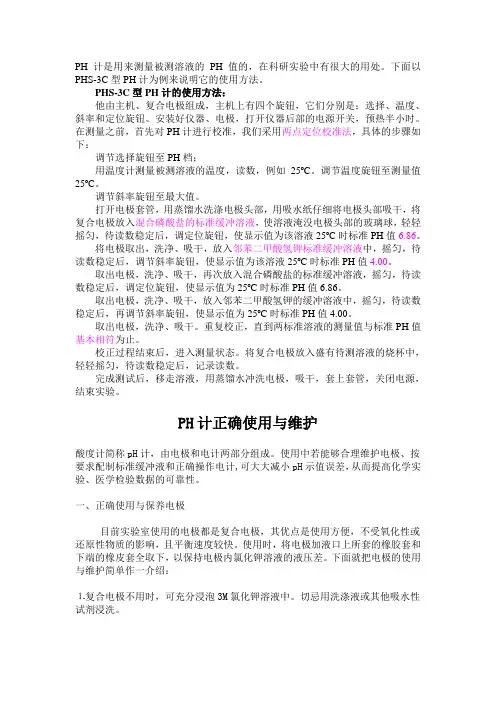

pH计使用方法
PH计是用来测量被测溶液的PH值的，在科研实验中有很大的用处。
下面以PHS-3C型PH计为例来说明它的使用方法。
PHS-3C型PH计的使用方法：他由主机、复合电极组成，主机上有四个旋钮，它们分别是：选择、温度、斜率和定位旋钮。
安装好仪器、电极，打开仪器后部的电源开关，预热半小时。
在测量之前，首先对PH计进行校准，我们采用两点定位校准法，具体的步骤如下：调节选择旋钮至PH档；用温度计测量被测溶液的温度，读数，例如25ºC。
调节温度旋钮至测量值25ºC。
调节斜率旋钮至最大值。
打开电极套管，用蒸馏水洗涤电极头部，用吸水纸仔细将电极头部吸干，将复合电极放入混合磷酸盐的标准缓冲溶液，使溶液淹没电极头部的玻璃球，轻轻摇匀，待读数稳定后，调定位旋钮，使显示值为该溶液25ºC时标准PH值6.86。
将电极取出，洗净、吸干，放入邻苯二甲酸氢钾标准缓冲溶液中，摇匀，待读数稳定后，调节斜率旋钮，使显示值为该溶液25ºC时标准PH值4.00。
取出电极，洗净、吸干，再次放入混合磷酸盐的标准缓冲溶液，摇匀，待读数稳定后，调定位旋钮，使显示值为25ºC时标准PH值6.86。
取出电极，洗净、吸干，放入邻苯二甲酸氢钾的缓冲溶液中，摇匀，待读数稳定后，再调节斜率旋钮，使显示值为25ºC时标准PH值4.00。
取出电极，洗净、吸干。
重复校正，直到两标准溶液的测量值与标准PH值基本相符为止。
校正过程结束后，进入测量状态。
将复合电极放入盛有待测溶液的烧杯中，轻轻摇匀，待读数稳定后，记录读数。
完成测试后，移走溶液，用蒸馏水冲洗电极，吸干，套上套管，关闭电源，结束实验。
PH计正确使用与维护酸度计简称pH计，由电极和电计两部分组成。
使用中若能够合理维护电极、按要求配制标准缓冲液和正确操作电计,可大大减小pH示值误差，从而提高化学实验、医学检验数据的可靠性。
一、正确使用与保养电极目前实验室使用的电极都是复合电极，其优点是使用方便，不受氧化性或还原性物质的影响，且平衡速度较快。
PH计的原理及使用方法
PH计的原理及使用方法酸度计酸度计是测量pH值的精密仪器，也可用来测量电动势1．使用方法（1）安装①电源的电压与频率必需符合仪器铭牌上所指明的数据，同时必需接地良好，否则在测量时可能指针不稳。
②仪器配有玻璃电极和甘汞电极。
将玻璃电极的胶木帽夹在电极夹的小夹子上。
将甘汞电极的金属帽夹在电极夹的大夹子上。
可利用电极夹上的支头螺丝调整两个电极的高度。
③玻璃电极在初次使用前，必需在蒸馏水中浸泡24小时以上。
平常不用时也应浸泡在蒸馏水中。
④甘汞电极在初次使用前，应浸泡在饱和氯化钾溶液内，不要与玻璃电极同泡在蒸馏水中。
不使用时也浸泡在饱和氯化钾溶液中或用橡胶帽套住甘汞电极的下端毛细孔。
（2）校整①将“pH—mv”开关拨到pH位置。
②打开电源开头指示灯亮，预热30分钟。
③取下放蒸馏水的小烧杯，并用滤纸轻轻吸去玻璃电极上的多余水珠。
在小烧杯内入选择好的，已知pH的标准缓冲溶液。
将电极浸入。
注意使玻璃电极端部小球和甘汞电极的毛细孔浸在溶液中。
轻轻摇动小烧杯使电极所接触的溶液均匀。
④依据标准缓冲液的pH，将量程开关拧到0～7或7～14处。
⑤调整控温钮，使旋钮指示的温度与室温同。
⑥调整零点，使指针指在pH7处。
⑦轻轻按下或稍许转动读数开关使开关卡住。
调整定位旋钮，使指针恰好指在标准缓冲液的pH数值处。
放开读数开关，重复操作，直至数值稳定为止。
⑧校整后，切勿再旋动定位旋钮，否则需重新校整。
取下标准液小烧杯，用蒸馏水冲洗电极。
（3）测量①将电极上多余的水珠吸干或用被测溶液冲洗二次，然后将电极浸入被测溶液中，并轻轻转动或摇动小烧杯，使溶液均匀接触电极。
②被测溶液的温度应与标准缓冲溶液的温度相同。
③校整零位，按下读数开关，指针所指的数值即是待测液的pH。
若在量程pH0～7范围内测量时指针读数超过刻度，则应将量程开关置于pH7～14处再测量。
④测量完毕，放开读数开关后，指针必需指在pH7处，否则重新调整。
⑤关闭电源，冲洗电极，并依照前述方法浸泡。
PH计的使用方法—最详细图文教学ppt课件
1.pH计的预热(预热约为30’)
3.较准：
（1）拔下电路插头，接上复合电极； （2）把选择开关旋钮调到pH档； （3）调节温度补偿旋钮白线对准溶液温度值； （4）斜率调节旋钮顺时针旋到底； （5）把清洗过的电极插入pH标准缓冲液中； （6）调节定位调节旋钮，使仪器读数与该缓冲溶液 当时温度下的pH值相一致。
2.PH计的校准 2．1温度按钮的调节
2.2将所有电极插入pH6.86 标准缓冲溶液中,平衡一段时间，待遇读数稳定后，把斜 率打到最大，调节定位调节器，使仪器显示当时温度下缓冲溶液的pH值。
2.3用蒸馏水冲洗电极并用吸水纸擦干
2.4插入pH9.18标准缓冲溶液中，调节斜率调节器，使仪器显示 9.18（若测定偏酸性的溶液时，应用pH6.86 标准缓冲溶液和 pH4.00 标准缓冲溶液来校正仪器）
三、标准缓冲液的配制及其保存
1、pH标准物质应保存在干燥的地方，如混合磷酸盐pH标准 物质在空气湿度较大时就会发生潮解,一旦出现潮解,pH标 准物质即不可使用。 2、配制pH标准溶液应使用二次蒸馏水或者是去离子水。 3、配制pH标准溶液应使用较小的烧杯来稀释，以减少沾在 烧杯壁上的pH标准液。存放pH标准物质的塑料袋或其它
酸度计简称pH计，由电极和电计两部分组成。
三、使用方法
溶液pH测定的流程图
使用
使用步骤 PHS-3C型精密pH计操作步骤 1.开机前准备： （1）取下复合电极套； （2）用蒸馏水清洗电极，用滤纸洗干。 2.开机： 按下电源开关，预热30min。（短时间测 量时，一般预热不短于5分钟；长时间测 量时，最好预热在20分钟以上，以便使 其有较好的稳定性。）
一、原理
PH计所测量的pH值是用来表示溶液酸碱度的一 种方法，它用溶液中的H离子浓度的负对数来表 示，即： pH=-lg［H ＋］ 我们所使用的ＰH计，都是由电计和电极两个 部分组成。在实际测量中，电极浸入待测溶液中， 将溶液中的H+离子浓度转换成mV级电压讯号， 送入电计。电计将该信号放大，并经过对数转换 为pH值，然后由毫伏级显示仪表显示出pH值。
PH计的使用方法—最详细图文教学解析
容器，除了应倒干净以外，还应用蒸馏水多次冲洗，然后
将其倒入配制的pH标准溶液中，以保证配制的pH标准溶 液准确无误。
4、配制好的标准缓冲溶液一般可保存2—3个月，如发现有 浑浊、发霉或沉淀等现象时，不能继续使用。 5、碱性标准溶液应装在聚乙烯瓶中密闭保存。防止二氧化 碳进入标准溶液后形成碳酸，降低其pH值。
五、温度补偿与pH值
温度（℃）┄┄ pH7 ┄┄ pH4 ┄┄ pH9.2 ━━━━━━━━━━━━━━━━━━━━━━━━━━━━ 10┄┄┄┄┄┄6.92 ┄┄ 4.00 ┄┄9.33 15┄┄┄┄┄┄6.90 ┄┄ 4.00 ┄┄9.28 20┄┄┄┄┄┄6.88 ┄┄ 4.00 ┄┄9.23 25┄┄┄┄┄┄6.86 ┄┄ 4.00 ┄┄9.18 30┄┄┄┄┄┄6.85 ┄┄ 4.01 ┄┄9.14 40┄┄┄┄┄┄6.84 ┄┄ 4.03 ┄┄9.01 50┄┄┄┄┄┄6.83 ┄┄ 4.06 ┄┄9.02 50┄┄┄┄┄┄6.83 ┄┄ 4.06 ┄┄9.02 ━━━━━━━━━━━━━━━━━━━━━━━━━━━━ 表1
⒊使用前，检查玻璃电极前端的球泡。正常情况下，电极应
该透明而无裂纹；球泡内要充满溶液，不能有气泡存在。
⒋测量浓度较大的溶液时，尽量缩短测量时间，用后仔
细清洗，防止被测液粘附在电极上而污染电极。 ⒌ 清洗电极后，不要用滤纸擦拭玻璃膜，而应用滤纸吸 干, 避免损坏玻璃薄膜、防止交叉污染，影响测量精度。 ⒍电极不能用于强酸、强碱或其他腐蚀性溶液。 ⒎严禁在脱水性介质如无水乙醇、重铬酸钾等中使用。
教学目的
正确操作使用pH计测定样品pH值 。
能力目标
能正确使用pH计； 能制定pH计的操作规程； 能配置标准缓冲溶液。
PH计操作步骤及注意事项
PH计（PHS-3C ）操作步骤及注意事项开机前的准备1、连接仪器：将电极梗旋入电极梗固定座中；将电极夹插入电极梗中；将pH 复合电极安装在电极夹上；2、将E-201-C型pH复合电极下端的电极保护套套拔下，并且拉下电极上端的橡皮套使其露出上端小孔，打开小孔是为了防止产生负压使得离子交换不能正常进行，从而影响测量数据的准确性；3、用蒸馏水清洗电极。
4、正常使用条件a）环境温度：（5~40） C；b）相对湿度：不大于85%;c）供电电源：AC 220V ；d）除地球磁场外无其他磁场干扰；e）无显著的振动。
5、测量范围：pH : （0.00~14.00） pH ；mV: （0~±1800）mV ；6、最小显示单位：0.01 pH , l mV , 0.1 T仪器的标定与测量1、将测量电极插座处拔掉Q9短路插头，在测量电极插座处插入复合电极（—实验室进行操作时，未见到短路插头，测量电极插座与复合电极一直处于连接状态）；2、打开电源开关，仪器进入pH测量状态；3、按温度”键，通过△”键或▽”键调节温度显示数值上升或下降，使温度显示值和溶液温度一致，然后按确认”键；当接入温度电极时仪器自动进入自动温度补偿，显示的温度即为溶液温度（本实验室未见温度电极）。
4、按标定”键，此时显示标定1” “ 4.（及” m\”把用蒸馏水或去离子水清洗过的电极插入pH = 4.00的标准缓冲溶液中，仪器显示实测的mV值，待mV 读数稳定后按确认”键，仪器显示标定2”“9.1及”“ mV,把用蒸馏水或去离子水清洗过的电极插入pH = 9.18的标准缓冲溶液中，仪器显示实测的mV 值，待mV读数稳定后按确认”键，标定结束，仪器显示测量”进入测量状态。
5、用蒸馏水及被测溶液清洗电极后即可对被测溶液进行测量，把电极浸入被测溶液中，用玻璃棒搅拌溶液，使其均匀，在显示屏上读出溶液的pH值。
注意事项1、仪器的输入端（测量电极插座）必须保持干燥清洁。
PH计的使用方法—最详细图文教学(共36张PPT)
常用标准缓冲溶液
（1）B4：／kg的邻苯二甲酸氢钾溶液。25 ℃时pH值
为。
（2）B6：／kg的混合磷酸盐溶液，25℃ 时pH值为。 （3）B9：／kg的硼砂溶液，25℃时，pH值为。
三、标准缓冲液的配制及其保存
1、pH标准物质应保存在干燥的地方，如混合磷酸盐pH标准 物质在空气湿度较大时就会发生潮解,一旦出现潮解,pH标 准物质即不可使用。
复合电极
极处(红色 箭头)
甘汞电极 玻璃电极
待测溶液
3、为了保证pH 值的测量精度要求每次使用前必须用标准溶 液加于校正。
4、注意校正时标准溶液的温度与状态（静止还是流动）和 被测液的温度与状态要应尽量一致。
5、在使用过程中，遇到下列情况时仪器必须重新标定： ①换用新电极；②“定位”或“斜率”调节器变动过。
“自动”补偿时，数字溢出或显示值不稳定：测温探头未 接好或已坏，应接好或更换；温度补偿选择开关坏， 应送修更换；测温探头插孔内部断线，应送修；仪器 电路故障，应送修。
四、正确使用与维护电极
目前实验室使用的电极都是复合电极，其优点是使用方便， 不受氧化性或还原性物质的影响，且平衡速度较快。
⒈使用时，将电极加液口上所套的橡胶套和下端的橡皮套全 取下，以保持电极内氯化钾溶液的液压差。
氯化银电极作为内参比电极。pH玻 3.Ag·AgCl参比电极
璃电极之所以能测定溶液pH值，
是由于玻璃膜与试液接触时会产生与
4.参比电极底部陶瓷芯
5.塑料保护栅
待测溶液pH有关的膜电位。
6.塑料保护帽
7.电极引出端
酸度计简称pH计，由电极和电计两部分组成。
三、使用方法
溶液pH测定的流程图
使用
使用步骤
pH计使用说明(简约)
Thermo---Ross pH 计使用说明
1.打开电极探头帽，将电极探头浸泡在蒸馏水中，清洗掉探头表面
残存的盐渍。
2.打开点击填充孔，加电极填充液（Orin 810007）至没过螺纹（但
不可超过填充孔以防溢出），测量时填充孔保持打开状态，填充液面应高于被测溶液液面至少3cm。
3.向下甩动电极以排除电极内的气泡。
4.将电极探头浸泡在电极保存液（Orin 810001）中1小时。
电极缓
冲液也可用含1g KCl的pH 7 缓冲液200ml代替。
5.将电极连到仪表上。
6.用蒸馏水冲洗电极，稍微甩掉水分，将探头浸入第一点pH 7校正
液。
等待仪表读数稳定，并显示ready。
7.取出探头用蒸馏水冲洗后放入第二点校正液，等读数稳定后，将
仪表上的pH 值设定为校正液在测定温度下的pH.(若在室温下测定室温的溶液，这一步可以省去)
8.用蒸馏水冲洗电极探头后将探头放入被测溶液。
读数稳定后，记
录pH 值。
9.用蒸馏水浸洗电极
10.排空电极填充液，重新填充，封闭填充孔。
向探头帽中加入适量
电极保存液，密封。
拆下电极，装箱保存。
刘歆
2012年5月。
pH计使用说明
pH计使用说明
1.在使用PH计之前首先使用三蒸水来对电极进行清洗，同时还要注意玻璃电极不能够被碰碎。
2.将准备在平台PH计的旁边放至调节用的NAOH液和HCL 液。
在冰箱中拿出定PH液（PH=7.0），放与平台上。
3.打开PH计，调定PH值，按︿﹀键选择PH和CAL选项，选择其中的CAL项，调节插入到PH液（PH=7.0）中，按《》键选择数据值到7.0处，出现小八叉即可。
4.将玻璃电极放置于待检测的溶液之中，并且适当的进行搅拌。
5.PH计的电子单元使用必须注意电路的保护，在不进行PH 值测量时，要将PH计的输入短路，以避免PH计的损坏。
6.PH计的玻璃电极插座必须保持干净、清洁和干燥，不能接触盐雾和酸雾等有害气体，同时严禁玻璃电极插座上沾有任何的水溶液，以避免PH计高输入阻抗。
— 1 —。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
pH计的校准
1.一点定位法：选取与被测试液 pH相近的缓冲 溶液为标准。 2.两点定位法 第一点定位：用pH=6.86缓冲溶液 第二点定位： 水样pH<7 用pH=4.0定量第二点 pH>7 用pH=9.18重新定量第二点 3.PHSJ-3F(4A)：智能式pH计，内部已贮存几种 标准缓冲液的pH值可供选择、而且可以自动 识别并自动校准。
（4）关机。
2.6把电极插入样品溶液中，轻摇烧杯，待数字 稳定后读取，平行测量三次，记录。
2.7用蒸馏水冲洗电极并用吸水纸吸干，套上电 极帽
3.关掉电源，摆好仪器
四、操作注意事项
1、pH 电极存放时应将复合电极的 玻璃探头部分套在盛有3mol/L氯化 钾溶液的塑料套内。 2、玻璃电极的玻璃球泡玻璃膜极薄， 容易破碎，切忌与硬物相接触。
2.5用蒸馏水冲洗电极并用吸水纸吸干
4.测定溶液pH值： （1）先用蒸馏水清洗电极，再用被测溶液清洗一次。 （2）用玻璃棒搅拌溶液，使溶液均匀，把电极浸入被 测溶液中，读出其pH值。 5.结束： （1）用蒸馏水清洗电极，用滤纸吸干； （2）套上复合电极套，套内应放少量补充液： （3）拔下复合电极，接上短接线，以防止灰尘进 入，影响测量准确性；；
教学目的
正确操作使用pH计测定样品pH值 。
能力目标
能正确使用pH计； 能制定pH计的操作规程； 能配置标准缓冲溶液。
掌握常用的参比电极和指示电极的类型； 掌握pH计各组成部件及作用； 掌握pH计的正确使用及维护方法； 理解pH计玻璃电极和膜电位的产生机理；
知识目标
一、原理
PH计所测量的pH值是用来表示溶液酸碱度的一 种方法，它用溶液中的H离子浓度的负对数来表 示，即： pH=-lg［H ＋］ 我们所使用的ＰH计，都是由电计和电极两个 部分组成。在实际测量中，电极浸入待测溶液中， 将溶液中的H+离子浓度转换成mV级电压讯号， 送入电计。电计将该信号放大，并经过对数转换 为pH值，然后由毫伏级显示仪表显示出pH值。
被测液的温度与状态要应尽量一致。
5、在使用过程中，遇到下列情况时仪器必须重新标定： ①换用新电极；②“定位”或“斜率”调节器变动过。
常用标准缓冲溶液
（1）B4：0.05mol／kg的邻苯二甲酸氢钾溶液。 25 ℃时pH值为4.003。
（2）B6：0.025mol／kg的混合磷酸盐溶液，25℃ 时pH值为6.864。 （3）B9：0.01mol／kg的硼砂溶液，25℃时，pH 值为9.182。
五、温度补偿与pH值
温度（℃）┄┄ pH7 ┄┄ pH4 ┄┄ pH9.2 ━━━━━━━━━━━━━━━━━━━━━━━━━━━━ 10┄┄┄┄┄┄6.92 ┄┄ 4.00 ┄┄9.33 15┄┄┄┄┄┄6.90 ┄┄ 4.00 ┄┄9.28 20┄┄┄┄┄┄6.88 ┄┄ 4.00 ┄┄9.23 25┄┄┄┄┄┄6.86 ┄┄ 4.00 ┄┄9.18 30┄┄┄┄┄┄6.85 ┄┄ 4.01 ┄┄9.14 40┄┄┄┄┄┄6.84 ┄┄ 4.03 ┄┄9.01 50┄┄┄┄┄┄6.83 ┄┄ 4.06 ┄┄9.02 50┄┄┄┄┄┄6.83 ┄┄ 4.06 ┄┄9.02 ━━━━━━━━━━━━━━━━━━━━━━━━━━━━ 表1
1.pH计的预热(预热约为30’)
3.较准：
（1）拔下电路插头，接上复合电极； （2）把选择开关旋钮调到pH档； （3）调节温度补偿旋钮白线对准溶液温度值； （4）斜率调节旋钮顺时针旋到底； （5）把清洗过的电极插入pH标准缓冲液中； （6）调节定位调节旋钮，使仪器读数与该缓冲溶液 当时温度下的pH值相一致。
常见故障和诊断处理 （2）
pH值测量时，数字不稳定：水样K值过低（如低于 10μS·m-1），适当延长平衡时间；复合电极内阻太高， 寿命已到，应更换；复合电极插头或插座受潮、受污 染，应关机后用95%酒精擦拭复合电极插头或插座， 干燥后再使用，读数仍然不稳定时，应及时送检和送 修；电源电压不稳，或接地线接触不良。 “自动”补偿时，数字溢出或显示值不稳定：测温探头未 接好或已坏，应接好或更换；温度补偿选择开关坏， 应送修更换；测温探头插孔内部断线，应送修；仪器 电路故障，应送修。
一、原理
PH计所使用的pH指示电极是玻璃电极和参比电极组合在 一起的塑壳可充式复合电极，它的端部是吹成泡状的、 对于pH敏感的玻璃膜的玻璃，管内充填有含饱和AgCl的 3mol/L KCL 参比溶液，pH为7。存在于玻璃膜两面的反 映pH的电位差用Ag/AgCl传导系统导出。 因此玻璃电极是pH测量电极，它可产生正比于溶液pH值 的mV电势，pH=7时，此电势为0mV，+mV对应酸性pH， -mV对应碱性pH，测量范围在0～l4。参比电极产生的电势 与pH无关，下表示出pH值与对应的玻璃电极相对于参比 电极的输出电势的关系。
三、标准缓冲液的配制及其保存
1、pH标准物质应保存在干燥的地方，如混合磷酸盐pH标准 物质在空气湿度较大时就会发生潮解,一旦出现潮解,pH标 准物质即不可使用。 2、配制pH标准溶液应使用二次蒸馏水或者是去离子水。 3、配制pH标准溶液应使用较小的烧杯来稀释，以减少沾在 烧杯壁上的pH标准液。存放pH标准物质的塑料袋或其它
3.使用中电极的清洗
以滤纸或面纸吸干沾湿 勿用力擦拭玻璃薄膜
4.液位要求
待测溶液 的最低液 位应该高 补充溶液孔 于甘汞电 复合电极 极处(红色 箭头)
甘汞电极 玻璃电极
最低液面
塑料保护罩
待测溶液
3、为了保证pH 值的测量精度要求每次使用前必须用标准溶
液加于校正。
4、注意校正时标准溶液的温度与状态（静止还是流动）和
容器，除了应倒干净以外，还应用蒸馏水多次冲洗，然后
将其倒入配制的pH标准溶液中，以保证配制的pH标准溶 液准确无误。
4、配制好的标准缓冲溶液一般可保存2—3个月，如发现有 浑浊、发霉或沉淀等现象时，不能继续使用。 5、碱性标准溶液应装在聚乙烯瓶中密闭保存。防止二氧化 碳进入标球泡。正常情况下，电极应
该透明而无裂纹；球泡内要充满溶液，不能有气泡存在。
⒋测量浓度较大的溶液时，尽量缩短测量时间，用后仔
细清洗，防止被测液粘附在电极上而污染电极。 ⒌ 清洗电极后，不要用滤纸擦拭玻璃膜，而应用滤纸吸 干, 避免损坏玻璃薄膜、防止交叉污染，影响测量精度。 ⒍电极不能用于强酸、强碱或其他腐蚀性溶液。 ⒎严禁在脱水性介质如无水乙醇、重铬酸钾等中使用。
六、样品的测定
任务一：学生二人一组，分别对已配制的未知溶液pH进行测 定。
酸度计简称pH计，由电极和电计两部分组成。
三、使用方法
溶液pH测定的流程图
使用
使用步骤 PHS-3C型精密pH计操作步骤 1.开机前准备： （1）取下复合电极套； （2）用蒸馏水清洗电极，用滤纸洗干。 2.开机： 按下电源开关，预热30min。（短时间测 量时，一般预热不短于5分钟；长时间测 量时，最好预热在20分钟以上，以便使 其有较好的稳定性。）
PH mV 0 414 1 355 2 296 3 236 4 177 5 118 6 59 7 0 8 -59 9 -118 10 11 12 13 14 -177 -236 -296 -355 -414
二、构造
如右图所示，它的主要部分是 一个玻璃泡，泡的下半部为特 殊组成的玻璃薄膜，敏感膜是 在SiO2(ｘ=72%)基质中加入 Na2O(x=22%)和CaO(x=6%)烧 结而成的特殊玻璃膜，厚度约 1.pH玻璃电极 为30~100μm,在玻璃管中装有 2.胶皮帽 pH一定的溶液（内部溶液或内 3.Ag· AgCl参比电极 参比溶液），其中插入一根银 4.参比电极底部陶瓷芯 —氯化银电极作为内参比电极。 5.塑料保护栅 pH玻璃电极之所以能测定溶液 6.塑料保护帽 pH值，是由于玻璃膜与试液接 7.电极引出端 触时会产生与待测溶液pH有关 的膜电位。
读数不正确故障原因： ① 使用的校正缓冲液不正确； ②使用的缓冲液超过有效期或被污染； ③ 电计故障。 解决措施： ①更换正确的缓冲液； ② 重新配置缓冲溶液； ③若更换新电极仍无效则应将仪器送当地计 量部门检修。
常见故障和诊断处理（1）
新买的电极校准时读数难以稳定或校准第一点出错：电 极敏感膜或凝胶内有气泡，用力向下甩电极赶走气泡， 平时将电极竖直放置 “定位”调节不到pH值7.00：复合电极溶液干涸，补充 3M氯化钾溶液或更换电极；复合电极失效，应更换； 内部电位器坏，应送修更换。 “斜率”调节不到pH值4.00或pH值9.18：复合电极老化， 性能下降，应更换；内部电位器坏，应送修更换。
四、正确使用与维护电极
目前实验室使用的电极都是复合电极，其优点是使用方便， 不受氧化性或还原性物质的影响，且平衡速度较快。 ⒈使用时，将电极加液口上所套的橡胶套和下端的橡皮套全 取下，以保持电极内氯化钾溶液的液压差。 ⒉复合电极不用时，可充分浸泡3M氯化钾溶液中。切忌用 洗涤液或其他吸水性试剂浸洗。
2.PH计的校准 2．1温度按钮的调节
2.2将所有电极插入pH6.86 标准缓冲溶液中,平衡一段时间，待遇读数稳定后，把斜 率打到最大，调节定位调节器，使仪器显示当时温度下缓冲溶液的pH值。
2.3用蒸馏水冲洗电极并用吸水纸擦干
2.4插入pH9.18标准缓冲溶液中，调节斜率调节器，使仪器显示 9.18（若测定偏酸性的溶液时，应用pH6.86 标准缓冲溶液和 pH4.00 标准缓冲溶液来校正仪器）
