主板维修试卷

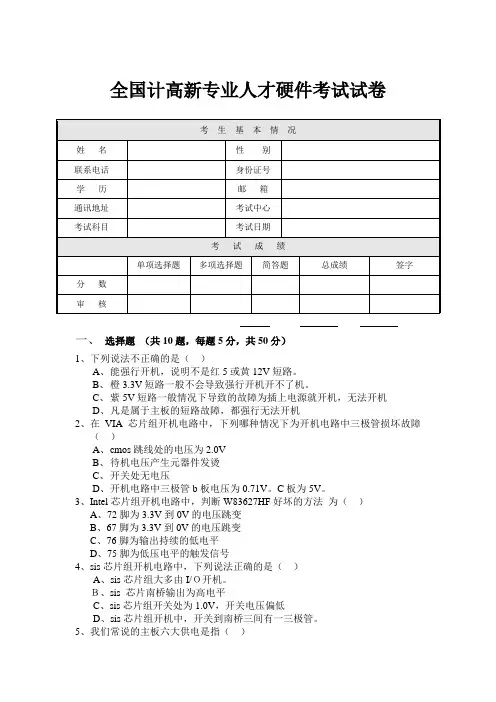

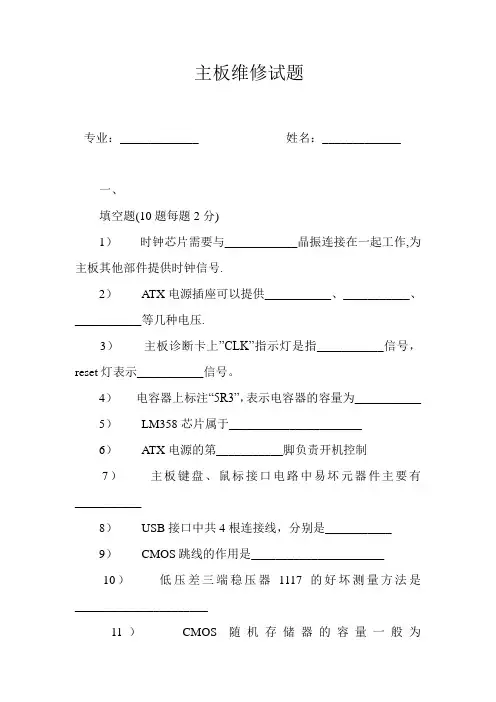

主板维修试题专业：_____________ 姓名：_____________一、填空题(每空1分，共24分)1）时钟芯片需要与________MH Z晶振连接在一起工作,为主板其他部件提供时钟信号.2）ATX电源插座可以提供___________、___________、___________等几种电压.3）主板诊断卡上”CLK”指示灯是指___________信号，reset灯表示___________信号。

4）电容器上标注“5R3”，表示电容器的容量为___________5）BIOS是（）的缩写。

6）ATX电源的第___________脚负责开机控制7）主板键盘、鼠标接口电路中易坏元器件主要有___________8）USB接口中共4根连接线，分别是___________9）CMOS跳线的作用是______________________10）场效应管的三个电极是、、11）CMOS随机存储器的容量一般为_________________________________12）三端可调精密稳压器TL431的作用是______________________13）主板复位电路主要由_________________________________等元器件组成。

14）主板CPU的复位信号由______________________设备产生15）三极管饱和导通状态相当于开关的状态，截止状态相当于状态。

16）放大器三种基本组态：、和放大电路。

二、选择题：（每题2分，共36分）1）___________是电脑系统中最大的一块电路板，是整个计算机的中枢。

a)cpu b)显示卡c)主板d)声卡2)下面属于主板供电电路是___________a)CPU供电电路b)时钟电路c)芯片组供电电路d)内存供电电路3)下面属于主板接口电路的是___________a)键盘鼠标接口电路b)USB接口c)串口并口电路d)软驱硬盘接口电路4)电感器的表示符号是___________A)r B)c C)l D) d5)在ATX电源所有供电输出无误后的___________后，ATX电源会由第8引脚向主板发出PG信号。

A）立刻B）60ms C）100ms D）100ms-500ms6)atx电源的3.3V电压由ATX电源插座的第________脚提供a) 1b) 5c)2d) 117)20针ATX电源接头中,输出+5V电压的是第________针脚a)4b)6c)19d)208) BIOS的主要作用是_____________a)硬件中断服务b)BIOS系统设置程序c)POST上电自检 d)BIOS系统启动自举程序9) 下面哪些是造成USB接口电路故障的原因___________a).USB接口电路中供电针上的保险电感损坏b)USB接口插座有断针或虚焊c)滤波电容损坏d)数据传输线上的电感损坏10)CMOS随机存储器的主要特点是: ___________a)功耗低(每位约10毫微瓦) b)可随机读取或写入数据c)断电后用外加电池来保持存储器的内容不丢失d)工作速度比动态随机存储器(Dram)高11)下列哪些原因会造成开机电路故障___________a) 南桥旁边的晶振或谐振电容损坏b)电源第14脚经过的三极管和二极管损坏c)南桥损坏d)开机电路中的门电路12）南桥触发电路正常工作的条件是_____________a)为南桥提供让供电为+3.3V b)CMOS的跳线帽上提供2.5V~3.3V电压c)提供32.768khz 频率的时钟信号13)主板开机电路工作后,将ATX电源的第______脚高电位拉低,触发电源工作,使电源各针脚输出相应电压,为其它设备提供正常供电.a) 9b)8c)14d) 114)主板的CPU供电电路中主要包括下列哪些元器件__________a) 电源控制芯片b)电感线圈c)场效应管d)电解电容15)CPU供电电路中的易坏元器件,主要有_________a)电源管理芯片b)场效应管c)滤波电容16)内存供电电路主要是向内存提供其所需的_________几种电压A)3.3V B)2.5V C)1.25V D)12V17)下面哪些原因会造成复位电路故障____________A)复位开关(RESET开关)无高电平B)无时钟信号C)南桥或北桥坏D)复位芯片损坏18)下面不属于CMOS电路的元器件的是________a)晶振b)谐振电容c)电池d)北桥芯片三、简答题（每题5分，共30分）1) BIOS芯片的主要作用是什么？2）主板中主要电路有哪些？3）ATX各针脚输出电压是多少？4）简述电容器好坏判断方法5）列举主板故障常用维修方法6）简述主板出现故障后的处理顺序四、绘制并分析电路图工作（每题10分，共10分）开机电路原理图：主板维修试题及答案填空题1）时钟芯片需要与14.318MHZ晶振连接在一起工作,为主板其他部件提供时钟信号.2）ATX电源插座可以提供+/- 12V、+/-5V__、__3.3V__等几种电压.3）主板诊断卡上”CLK”指示灯是指__时钟__信号，reset灯表示___复位_信号。

4）电容器上标注“5R3”，表示电容器的容量为_____5.3PF______5）LM358芯片属于_____集成运算放大器_________________6）ATX电源的第____14_______脚负责开机控制7）主板键盘、鼠标接口电路中易坏元器件主要有_电感，滤波电容，上拉电阻，保险电阻，贴片电阻等。

8）USB接口中共4根连接线，分别是__DATA0+,DATA0-,DATA1+,DATA1-______9）CMOS跳线的作用是切断CMOS电路的供电，清除CMOS存储器中的信息。

_10低压差三端稳压器1117的好坏测量方法是_____________________11）CMOS随机存储器的容量一般为______64B或128B ______________________12）三端可调精密稳压器TL431的作用是________提供基准电压______________13）主板复位电路主要由ATX电源第8脚，复位开关，74门电路，南桥，电阻，电容等元器件组成。

14）主板CPU的复位信号由________ ATX电源第8脚或RESET开关_设备产生15）单相供电电路可以提供最大____25_______A的电流16）BIOS芯片中的CE/CS脚的片选信号不正常，说明_____南桥______设备不正常。

二、选择题：1）________C___是电脑系统中最大的一块电路板，是整个计算机的中枢。

a)cpu b)显示卡c)主板d)声卡2)下面属于主板供电电路是__A,C,D_________a)CPU供电电路 b)时钟电路 c)芯片组供电电路 d)内存供电电路3)下面属于主板接口电路的是____A.B.C.D_______a)键盘鼠标接口电路b)USB接口 c)串口并口电路 d)软驱硬盘接口电路4)电感器的表示符号是_________C__A) r B) c C) l D) d5)在ATX电源所有供电输出无误后的______D_____后，ATX电源会由第8引脚向主板发出3V—5V的PG信号。

A）立刻B）60ms C）100ms D）100ms-500ms6)atx电源的3.3V电压由ATX电源插座的第______A.C.D__脚提供a) 1 b) 5 c) 2 d) 117)20针ATX电源接头中,输出+5V电压的是第______A,B,C,D__针脚a)4 b)6 c)19 d)208) BIOS的主要作用是__________A.B.C.D___a)硬件中断服务b)BIOS系统设置程序c)POST上电自检 d)BIOS系统启动自举程序9)下面哪些是造成USB接口电路故障的原因______A.B.C.D_____a).USB接口电路中供电针上的保险电感损坏b)USB接口插座有断针或虚焊c)滤波电容损坏d)数据传输线上的电感损坏10)CMOS随机存储器的主要特点是: ______A.B.C.D_____a)功耗低(每位约10毫微瓦)b)可随机读取或写入数据c)断电后用外加电池来保持存储器的内容不丢失d)工作速度比动态随机存储器(Dram)高11)下列哪些原因会造成开机电路故障_______A.B.C.D____a)南桥旁边的晶振或谐振电容损坏 b)电源第14脚经过的三极管和二极管损坏c)南桥损坏d)开机电路中的门电路12）南桥触发电路正常工作的条件是__A.B.C.___________a)为南桥提供让供电为+3.3V b)CMOS的跳线帽上提供2.5V~3.3V电压 c)提供32.768khz 频率的时钟信号13)主板开机电路工作后,将ATX电源的第__C____脚高电位拉低,触发电源工作,使电源各针脚输出相应电压,为其它设备提供正常供电.a)9 b) 8 c) 14 d) 114)主板的CPU供电电路中主要包括下列哪些元器件______A.B.C.D____a)电源控制芯片 b)电感线圈 c)场效应管d)电解电容15)CPU供电电路中的易坏元器件,主要有________A.B.C_a)电源管理芯片b)场效应管 c)滤波电容16)内存供电电路主要是向内存提供其所需的_____A.B.C____几种电压A)3.3V B)2.5V C)1.25V D)12V17)下面哪些原因会造成复位电路故障________A.B.C.D____A)复位开关(RESET开关)无高电平B)无时钟信号C)南桥或北桥坏D)复位芯片损坏18)下面不属于CMOS电路的元器件的是_____D___a)晶振b)谐振电容c)电池d)北桥芯片三、简答题1) BIOS芯片的主要作用是什么？自检及初始化，设定中断，程序服务。

2）主板中主要电路有哪些？开机电路，供电电路，时钟电路，复位电路，BIOS和CMOS电路，接口电路。

3）如何识别二极管的极性？1.小功率二极管的N极，大多采用一种色圈标出来。

2.有的采用P, N来确定。

3用万用表确定。

两笔分别接触二极管的两端，测电阻约为几十欧，几百欧，或几千欧。

则黑表笔接的为正极。

红为负。

若测出的电阻约为几十千欧至几百千欧。

则黑笔为二极管的负极。

红笔为正极。

4）简述电容器好坏判断方法1.指针万用表：1UF以下的电容器用RX10K电阻档测量，1UF---100UF内的电容器用RX1K大于100UF的电容器用RX100两表笔分别与电容器的两引线相接，在刚接触的一瞬间，表针应向右偏转，然后缓慢向左回归。

然后将万用表对调再测，表针应重复以上动作。

如果表针不动，说明电容器已断路，如果表针向右偏转后不向左回归，说明电容器已短路。
