旋转固定结构_CN209502167U
(10)授权公告号 CN 209502167 U (45)授权公告日 2019.10.18
7 U
CN 209502167 U
权 利 要 求 书
1/1 页
1 .旋转固定结构，其特征在于：包括； 承载吸附机构，所述承载吸附机构具有吸附孔； 过渡板，所述承载吸附机构安装在过渡板上，所述过渡板具有贯通通道； 旋转机构，所述旋转机构包括： 空 心轴 ，与过渡板连接 ，具有空 心腔 ，空 心腔的 一端与过渡板的 贯通通道口 相对 ，另一 端外接抽气机构；空心轴外接旋转动力源。 2 .如权利要求1所述的旋转固定结构，其特征在于：所述旋转机构还包括：轴承座和轴 承组件 ；所述轴承组件包括 角接触球轴承 ，和/或 ，深沟球轴承 ，所述 角接触球轴承、深沟球 轴承均套装在空心轴外侧，所述轴承座套装在角接触球轴承、深沟球轴承外侧。 3 .如权利要求2所述的旋转固定结构，其特征在于：设有所述角接触球轴承时，所述旋 转机构还包括锁紧螺母，所述锁紧螺母固定套装在空心轴外侧，与角接触球轴承相接。 4 .如权利要求1所述的旋转固定结构，其特征在于：所述旋转机构还包括：同步带轮，所 述同步带轮套装在空心轴外，同步带轮外接旋转动力源。 5 .如权利要求1所述的旋转固定结构，其特征在于：所述旋转固定结构还包括光电开关 和感应片，所述感应片安装在旋转轴上，所述光电开关安装在轴承座上。 6 .如权利要求5所述的旋转固定结构，其特征在于：所述光电开关包括一槽口 ，所述感 应片可从槽口通过。 7 .如权利要求1所述的旋转固定结构，其特征在于：所述空心轴连接有抽气接头，抽气 接头外接抽气机构。 8 .如权利要求1所述的旋转固定结构，其特征在于：所述吸附机构上设置有夹持部件。 9 .如权利要求8所述的旋转固定结构，其特征在于：所述夹持部件均匀布置在承载吸附 机构的外周。 10 .如权利要求1所述的旋转固定结构，其特征在于：所述承载吸附机构采用微孔陶瓷 材料制作。
(74)专利代理机构 深圳众鼎专利商标代理事务 所(普通合伙) 44325
代理人 黄章辉
(51)Int .Cl . B05C 13/00(2006 .01) B08B 13/00(2006 .01)
( 54 )实用新型名称 旋转固定结构
( 57 )摘要 本实 用新型提供了一种旋转固定结构 ，包
括 ；承载吸附 机构 ，所述承载吸附 机构具有吸附 孔；过渡板，所述承载吸附机构安装在过渡板上， 所述过渡板具有贯通通道 ；旋转机构 ，所述旋转 机构包括 ：空心 轴 ，与过渡板连接 ，具有空心腔 ， 空心腔的一端与过渡板的贯通通道口相对，另一 端外接 抽气机构 ；空心 轴外接旋转 动力源。与现 有设计相比 ，陶瓷吸盘采用螺丝固定在载台过渡 板上，可以根据不同尺寸的工件更换不同尺寸的 承载吸附盘；使用角接触球轴承和深沟球轴承支 撑，承载吸附结构旋转平稳。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920099112 .5
(22)申请日 2019 .01 .21
(73)专利权人 大族激光科技产业集团股份有限 公司
地址 518000 广东省深圳市南山区深南大 道9988号
(72)发明人 曹园德 郭坤铎 周桂平 卢红利 杨楚风 赵冬冬 刘加增 吴厚健 黄汉杰 李福海 高云峰
2
CN 209502167 U
说 明 书
1/4 页
旋转固定结构
技术领域 [0001] 本实用新型属于加工机械技术领域，更具体地说，是涉及一种旋转固定结构。
背景技术 [0002] 激光切割机经常需要在激光加工前在工件表面涂保护液，加工后又需要将保护液 清洗掉，这两个加工步骤均需要将工件固定后高速旋转，所以需要一种机构，能够将工件固 定后，带动工件高速旋转，以完成清洗或者涂胶工序。 [0003] 现有技术中，通常是通过设计旋转固定结构来完成上述工作。旋转固定结构包括 一个承载台 ，工件通过螺栓固定在承载台上 ，完成清洗工作后 ，再将工件从承载台上拆卸 下。这种操作方式费时费力。 [0004] 公开号为CN204045560的专利公开了一种晶圆切割自动装夹装置，具体公开了一 种通过真空陶瓷吸 盘吸附 工件 ，通过伺服电 机直接与陶瓷吸 盘连接 ，带 动陶瓷吸 盘转动的 转动控制结构。这种装夹装置通过吸附的方式固定工件，不需要进行螺栓拆卸工作，使用更 方便。但其转动控制结构并不能保障陶瓷吸盘稳定的旋转。
实用新型内容 [0005] 本实用新型的目的在于提供一种旋转固定结构，该旋转固定结构通过改进旋转机 构，可提高旋转的稳定性。 [0006] 为实现上述目的，本实用新型采用的技术方案是： [0007] 旋转固定结构，包括； [0008] 承载吸附机构，所述承载吸附机构具有吸附孔； [0009] 过渡板，所述承载吸附机构安装在过渡板上，所述过渡板具有贯通通道； [0010] 旋转机构，所述旋转机构包括： [0011] 空心轴，与过渡板连接，具有空心腔，空心腔的一端与过渡板的贯通通道口相对， 另一端外接抽气机构；空心轴外接旋转动力源。 [0012] 进一步地，旋转机构进一步包括：轴承座和轴承组件；所述轴承组件包括角接触球 轴承 ，和/或 ，深沟球轴承 ，所述 角接触球轴承、深沟球轴承均套装在空心轴外侧 ，所述轴承 座套装在角接触球轴承、深沟球轴承外侧。 [0013] 进一步地，设有所述角接触轴承时，所述旋转机构还包括锁紧螺母，所述锁紧螺母 固定套装在空心轴外侧，与角接触轴承相接。 [0014] 进一步地，所述旋转机构进一步包括：同步带轮，所述同步带轮套装在空心轴外， 同步带轮外接旋转动力源。 [0015] 进一步地，所述旋转固定结构还包括光电开关和感应片，所述感应片安装在旋转 轴上，所述光电开关安装在轴承座上。 [0016] 进一步地，所述光电开关包括一槽口，所述感应片可从槽口通过。 [0017] 进一步地，所述空心轴连接有抽气接头，抽气接头外接抽气机构。
【CN209763876U】一种旋转套锁扣机构【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920408117.1(22)申请日 2019.03.28(73)专利权人 湖南兵器东升机械制造有限公司地址 411100 湖南省湘潭市雨湖区九华示范区标致东路1号(72)发明人 阮盛 喻栋 贺忠义 朱恩池 贺子健 周云华 肖湘忠 陈庆 (74)专利代理机构 广州市红荔专利代理有限公司 44214代理人 吝秀梅(51)Int.Cl.F41F 1/06(2006.01)(54)实用新型名称一种旋转套锁扣机构(57)摘要本实用新型公开了一种旋转套锁扣机构，包括旋转套和锁扣组件，所述旋转套上设有与炮尾体尾部球形扁方结构相配合的凹槽；所述旋转套由套体和套盖围成环形结构；所述套盖的一端与所述套体的一端转动连接，所述套盖的另一端通过所述锁扣组件与所述套体的另一端可拆卸连接。
本实用新型结构简单，制造成本低，安全可靠，使用方便。
权利要求书1页 说明书3页 附图5页CN 209763876 U 2019.12.10C N 209763876U权 利 要 求 书1/1页CN 209763876 U1.一种旋转套锁扣机构，其特征在于，包括旋转套和锁扣组件，所述旋转套上设有与炮尾体尾部球形扁方结构相配合的凹槽；所述旋转套由套体和套盖围成环形结构；所述套盖的一端与所述套体的一端转动连接，所述套盖的另一端通过所述锁扣组件与所述套体的另一端可拆卸连接。
2.根据权利要求1所述的一种旋转套锁扣机构，其特征在于，所述锁扣组件包括锁扣、弹簧和锁头；所述锁扣呈T型结构；所述套体的另一端设有倒T型槽；所述套盖的另一端设有与所述套体倒T型槽相对的安装孔；所述锁扣的T型头部安装于所述倒T型槽处，且所述锁扣的杆部穿过所述安装孔后与所述锁头相连接；所述锁扣的杆部外套有弹簧，所述弹簧两端分别抵持所述套盖和锁头。
3.根据权利要求2所述的一种旋转套锁扣机构，其特征在于，所述锁头上设有与所述锁扣杆部相配合的插孔，所述锁扣的杆部与所述锁头通过销相连接。

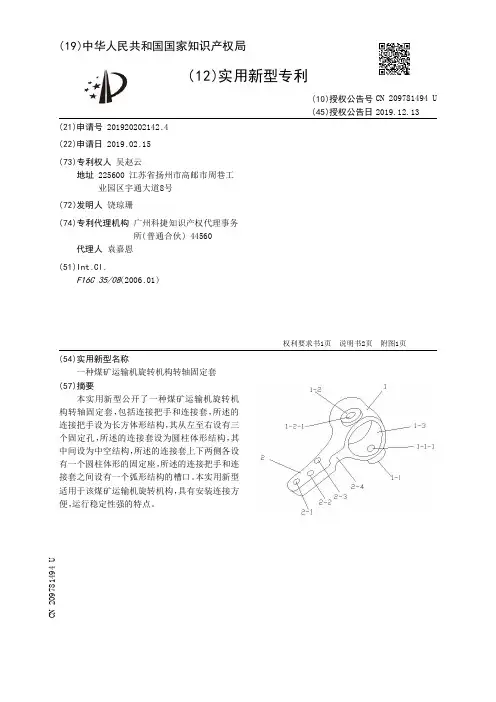

【CN209781494U】一种煤矿运输机旋转机构转轴固定套【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920202142.4(22)申请日 2019.02.15(73)专利权人 吴赵云地址 225600 江苏省扬州市高邮市周巷工业园区宇通大道8号(72)发明人 饶琼珊 (74)专利代理机构 广州科捷知识产权代理事务所(普通合伙) 44560代理人 袁嘉恩(51)Int.Cl.F16C 35/08(2006.01)(54)实用新型名称一种煤矿运输机旋转机构转轴固定套(57)摘要本实用新型公开了一种煤矿运输机旋转机构转轴固定套，包括连接把手和连接套，所述的连接把手设为长方体形结构，其从左至右设有三个固定孔，所述的连接套设为圆柱体形结构，其中间设为中空结构，所述的连接套上下两侧各设有一个圆柱体形的固定座，所述的连接把手和连接套之间设有一个弧形结构的槽口。
本实用新型适用于该煤矿运输机旋转机构，具有安装连接方便，运行稳定性强的特点。
权利要求书1页 说明书2页 附图1页CN 209781494 U 2019.12.13C N 209781494U权 利 要 求 书1/1页CN 209781494 U1.一种煤矿运输机旋转机构转轴固定套，包括连接把手和连接套，其特征在于：所述的连接把手设为长方体形结构，其从左至右设有三个固定孔，分别为第一固定孔，第二固定孔和第三固定孔，所述的连接套设为圆柱体形结构，其中间设为中空结构，所述的连接套上下两侧各设有一个圆柱体形的固定座，分别为上固定座和下固定座，所述的上固定座和下固定座中间设为圆形的通孔，分别为上通孔和下通孔，所述的连接把手和连接套之间设有一个弧形结构的槽口。
2。

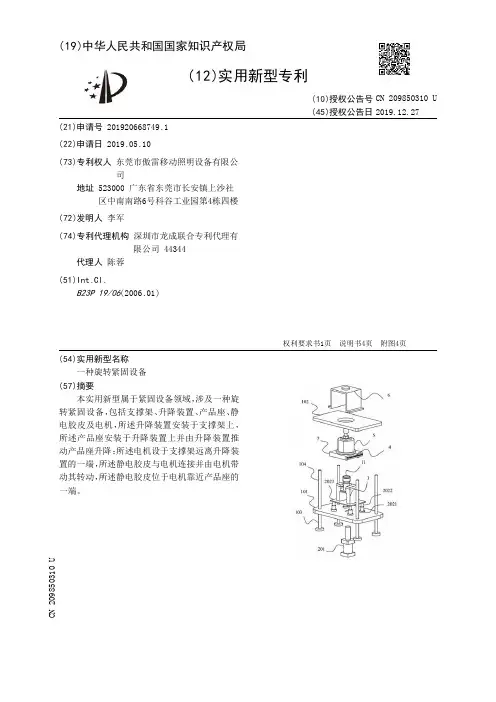

【CN209850310U】一种旋转紧固设备【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920668749.1(22)申请日 2019.05.10(73)专利权人 东莞市傲雷移动照明设备有限公司地址 523000 广东省东莞市长安镇上沙社区中南南路6号科谷工业园第4栋四楼(72)发明人 李军 (74)专利代理机构 深圳市龙成联合专利代理有限公司 44344代理人 陈蓉(51)Int.Cl.B23P 19/06(2006.01)(54)实用新型名称一种旋转紧固设备(57)摘要本实用新型属于紧固设备领域，涉及一种旋转紧固设备，包括支撑架、升降装置、产品座、静电胶皮及电机，所述升降装置安装于支撑架上，所述产品座安装于升降装置上并由升降装置推动产品座升降；所述电机设于支撑架远离升降装置的一端，所述静电胶皮与电机连接并由电机带动其转动，所述静电胶皮位于电机靠近产品座的一端。
权利要求书1页 说明书4页 附图4页CN 209850310 U 2019.12.27C N 209850310U权 利 要 求 书1/1页CN 209850310 U1.一种旋转紧固设备，包括支撑架（1）、升降装置（2）、产品座（3）、静电胶皮（4）及电机（5），其特征在于：所述升降装置（2）安装于支撑架（1）上，所述产品座（3）安装于升降装置（2）上并由升降装置（2）推动产品座（3）升降；所述电机（5）设于支撑架（1）远离升降装置（2）的一端，所述静电胶皮（4）与电机（5）连接并由电机（5）带动其转动，所述静电胶皮（4）位于电机（5）靠近产品座（3）的一端。
2.根据权利要求1所述的旋转紧固设备，其特征在于：所述支撑架（1）包括第一支撑板（101）、第二支撑板（102）、第一支柱（103）及第二支柱（104），所述第一支柱（103）位于所述第一支撑板（101）下面并且支撑第一支撑板（101），所述第二支柱（104）位于所述第一支撑板（101）上面并且位于所述第二支撑板（102）下面，所述第二支柱（104）支撑所述第二支撑板（102）。

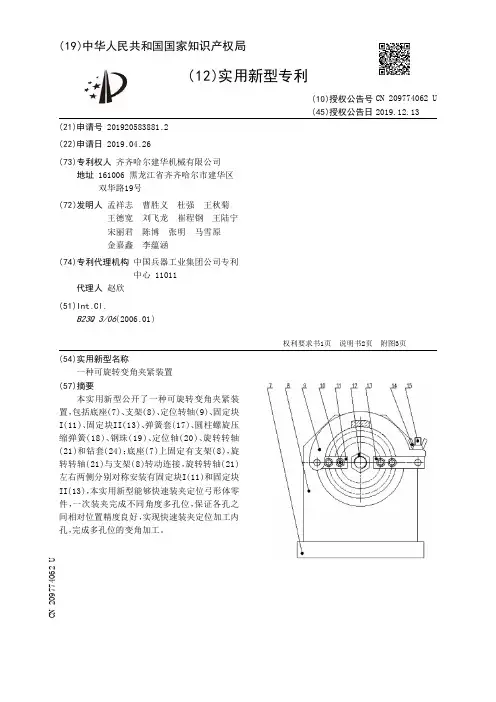

【CN209774062U】一种可旋转变角夹紧装置【专利】
