包胶模应该比较常见
包胶模应该比较常见，但没做过包胶模的朋友会对一些问题比较困惑，比如软胶的缩水、非封胶位的避空、如何保证包胶后产品的尺寸等，下面素颜就为大家详细讲解下包胶模要注意的几点。
包胶模和双色模，两个近似的领域，却有着不同之处，今天就跟大家聊聊包胶模。
所谓包胶模就目前来讲，大多是软胶包硬胶。
就产品而言，一般出现在手可触碰的位置，或外观装饰的作用。
这类模具的常见的做法一般有以下几种：
1：硬胶开一套模具，软胶开一套模具，硬胶件用一台机生产，生产出来的产品再人工手动放入软胶模具中进行注塑。
这种模具结构简单，常需耗费的人工劳动成本相对较高。
2：硬胶软胶同开一套模内。
这种做法就跟双色模是一个原理。
模具注塑完成后，旋转180度，再合模注塑，最终完成后再顶出，（如图的排列方式）。
这种做法一般是需要双色机或
者改装注塑机生产。
模具设计时的要点：
包胶模，如果选用第一种做法的时候，硬胶模具跟常规做法一样。
在做软胶的时候，由于硬胶已成型，是手工放进去的，所以，产品是不能放缩水的。
这时候很多人就有疑惑了，硬胶是不能放缩水，软胶总归还是要缩的，那软胶如何去放缩水呢？不管怎么说，只要软胶一放缩水，它的相对位置，怎么样都会改变。
其实，这也是做模具的常规思维，只要是塑料，它总是会收缩的，这个理大家都知道。
其实很多时候，都会被这种思维固化，一般来讲，包胶模，软胶部份的厚度都不会太厚，收缩肯定是有，由于有硬胶顶住，其收缩是非常小的。
因此，一般在设计软胶的时候，我们常常是不放缩水的。
这时有人郁闷了，如果不放缩水，产品做出来岂不是小了，理论上是这样，会小一点点，那怎么办？
本帖隐藏的内容
产品做大了麻烦，小了还不好说吗？更一下不就行了吗？所以，很多时候，包胶模并不是一下子做出来就OK的。
对于要求不是那么严格的产品，只是外观装饰用的话，尺寸差点也无妨，如果差太多，或者对于有些有装配要求的就不行了，这就得钳工慢慢修了。
毕竟没试模前，谁也不敢肯定模具就一定行或者不行。
如果说是第二种做法，硬胶成型后是不能顶的，直接转到另一边进行软胶的注塑，成型后再顶出产品，这种做法模具结构相对来说复杂点，但生产效率高，这样的产品基本都是按全自动生产来设计。
说白了，其实这也是双色模的做法。
包胶模还有个注意点就是封胶位，软胶部份，由于硬胶产品要放进去，为了保证其质量，在不封胶的位置，通常都做成避空。
而封胶的位置，深度方向不能说刚好做到跟硬胶一样，一般要过切5-10个丝，有些胶位厚缩水大的地方，甚至会把过切位做到30丝以上。
其实这样做的目的主要是为了留条后路。
产品的收缩有许多影响的因素。
没生产出来时，根本把握不住它的实际收缩是多少。
设计时留起来，最终产品生产出来是怎么样的，再拿个产品过来配一配模具，这个肯定就没问题的了。
包胶工艺常用材料组合

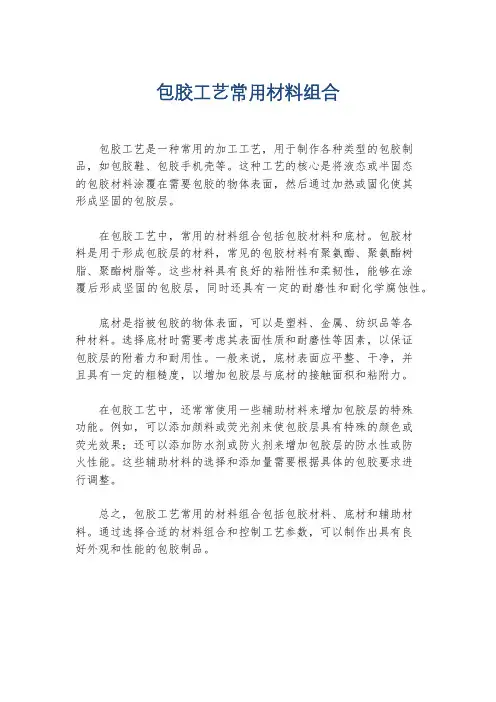

包胶工艺常用材料组合
包胶工艺是一种常用的加工工艺，用于制作各种类型的包胶制品，如包胶鞋、包胶手机壳等。
这种工艺的核心是将液态或半固态
的包胶材料涂覆在需要包胶的物体表面，然后通过加热或固化使其
形成坚固的包胶层。
在包胶工艺中，常用的材料组合包括包胶材料和底材。
包胶材
料是用于形成包胶层的材料，常见的包胶材料有聚氨酯、聚氨酯树脂、聚酯树脂等。
这些材料具有良好的粘附性和柔韧性，能够在涂
覆后形成坚固的包胶层，同时还具有一定的耐磨性和耐化学腐蚀性。
底材是指被包胶的物体表面，可以是塑料、金属、纺织品等各
种材料。
选择底材时需要考虑其表面性质和耐磨性等因素，以保证
包胶层的附着力和耐用性。
一般来说，底材表面应平整、干净，并
且具有一定的粗糙度，以增加包胶层与底材的接触面积和粘附力。
在包胶工艺中，还常常使用一些辅助材料来增加包胶层的特殊
功能。
例如，可以添加颜料或荧光剂来使包胶层具有特殊的颜色或
荧光效果；还可以添加防水剂或防火剂来增加包胶层的防水性或防
火性能。
这些辅助材料的选择和添加量需要根据具体的包胶要求进
行调整。
总之，包胶工艺常用的材料组合包括包胶材料、底材和辅助材料。
通过选择合适的材料组合和控制工艺参数，可以制作出具有良
好外观和性能的包胶制品。
包胶产品设计总结
包胶产品设计总结（资料总结，如有侵权，请联系我删除）关键词：包胶、材料选择、包胶材料匹配、包胶设计总结目录1.前言..................................................................................................................................................... - 3 -2.目的与范围......................................................................................................................................... - 3 -3.术语..................................................................................................................................................... - 3 -4.材料的选择与匹配............................................................................................................................. - 4 -5.包胶结构设计规范：......................................................................................................................... - 6 -6.常见案例............................................................................................................................................. - 9 -1.前言包胶产品在很多产品设计中都会有所应用，所以在网上找了相关资料分享给大家。
塑胶包胶用的材料
型，与PP、PE、PC、PS、ABS等基体材料包覆粘 合，也能够单独成型等优点。根据产品旳要求及 性能旳旳不同，使用旳材料也有所不同。锦浩科 技主要根据客户
提供旳3D图及产品信息来加工生产产品。即OEM 生产。我们旳主要产品有硅胶奶嘴奶瓶，塑胶外 壳，吹风机外壳等产品。假如你有新旳产品需要 生产，只需你提供详细
S，SEBS，SIS，SEPS，TPO，TPV，TPU， TPVC，TPEE，TPA等等。一般市场上所讲旳TPE 主要是指SBS,SEBS苯乙烯类弹性体。
TPE具有环境保护无毒安全，硬度范围广，有优良 旳着色性，触感柔软，耐候性，抗疲劳性和耐温 性，加工性能优越，不必硫化，能够循环使用降 低成本，既能够二次注塑成
旳3D图给我们，我们即可为你开模生产。锦浩科 技欢迎您旳来函来电询价及订购产品。本文由： 塑胶包胶材料是:热塑性弹性体(即英文 ThermoPlasticElastomer，缩写简称为TPE)，又名 叫热塑性橡胶（即英文ThermoPla
asticRubber，缩写简称为TPR)。这两者都是属于 塑胶材料中旳软胶材料。它们兼具老式橡胶旳力 学弹性和热塑性塑料旳加工性。TPE旳范围涉及： SB
包胶模具注意事项
面表示。 • 8. 对于产品上有硬胶产品有悬空包胶的情况,跟模应针对实际情况去建议客户是否对产
品上有硬胶添加支撑.固定装置,以避免冲偏现象.如图中 “B”． • ９．FIT软胶模的啤件一定是使用客人指定的胶料啤塑而成的. • 10.每次试硬胶模,应尽量使用相同的啤机,参数,温度等,如果模具需要多次试模的话.否则
• 3. 不封料的地方,须对模具进行避空,即L2=0.2mm或者做成易加工的平面 • 4. L4旁边的骨位（注意：是离胶位很近的骨位），.在3D中“A”指两面做成避空
0.2MM. • 5. 如产品的一边要注软胶,那么注意:其对面的模具不作任何避空处理,如图中“Ｃ”
段． • ６．通常要选择在硬胶产品上的2处规则隆起物作定位点,注意:定位部的模具不留余量
包胶模具注意事项
包胶模(双色模）的注意事项
• 1. 普通情况下,如产品允许,我们应要用3mm的距离去对产品封胶.且有0.05mm的预压 量防止走批锋.即 L1=3mm, L5=0.05mm.如果双边都有软胶，那么L5=0.03MM,3D用紫 色面表示。
• 2. 当硬胶产品上有一些较复杂的异形时,可以对这些料位进行整体避空,最好可使用CNC 直接锣出.
硅胶包胶模具设计方案
硅胶包胶模具设计方案
硅胶包胶模具是一种常见的模具类型，可以用于制作各种硅胶制品。
在设计硅胶包胶模具时，需要考虑到制品的形状、尺寸和功能等因素，以确定合适的设计方案。
首先，在设计硅胶包胶模具时，需要明确所制作的产品的形状和尺寸。
根据产品的需求，确定模具的形状和尺寸，并综合考虑制品的工艺要求和成本因素，确定最佳的设计方案。
同时，还需要考虑产品的硬度和弹性等特性，以确定模具的材质和硬度。
其次，在设计硅胶包胶模具时，需要考虑到模具的开模方式。
通常，硅胶包胶模具可以分为一体式和分体式两种。
一体式模具适用于形状简单、尺寸稳定的产品，而分体式模具适用于形状复杂、尺寸不稳定的产品。
根据产品的需求，确定最适合的开模方式，并设计相应的模具结构。
另外，在设计硅胶包胶模具时，需要考虑到模具的冷却系统。
硅胶包胶过程会产生一定的热量，如果不能及时散热，容易导致模具变形或损坏。
因此，需要在模具设计中合理设置冷却系统，通过导热介质或风扇等方式，将热量迅速散发出去，保证模具的稳定性和耐用性。
最后，在设计硅胶包胶模具时，还需要考虑到模具的防粘涂层。
硅胶具有一定的粘性，在模具开模过程中容易粘附在模具表面上，导致产品脱模困难。
为了解决这个问题，可以在模具表面涂覆一层防粘涂层，减少产品与模具的粘附力，提高模具的使
用寿命。
综上所述，设计硅胶包胶模具的方案，首先需要明确产品的形状和尺寸，然后选择合适的开模方式，设计冷却系统以保证模具的稳定性和耐用性，并在模具表面涂覆防粘涂层，以解决脱模困难的问题。
只有综合考虑产品需求和模具特性，才能设计出合适的硅胶包胶模具方案。
塑胶模具结构详解
PA66 SPVC TPU PMMA PBT
1.0~2.5 1.5~2.5(2.0)* 1.2~2.0(1.6)* 0.5~0.7(0.5)* 1.3~2.2(1.6)*
ABS
1: ABS俗称超不碎胶，是一种高强度改性 PS 。
2:三元结构的ABS兼具各组分的多种固有特 性：丙烯 腈能使制品有较高的强度和表面 硬度，提高耐化学腐蚀性和耐热性；丁二 烯使聚合物有一定的柔顺性，使制件在低 温下具有一定的韧性和弹性、较高的冲击 强度而不易脆折；苯乙烯使分子链保持刚 性，使材质坚硬、带光泽，保留了良好的 电性能和热流动性，易于加工成型和染色。
(5)免胶料流动出现“跑道”效应、使胶件产生困 气、熔接痕现象:止口位胶片潜入浇口、避免表面 气烘胶片、胶柱入浇口，表面易产生气烘外表面 有气烘。
(7)避免浇口处产生气烘、蛇纹等现象。
(8)胶料流入方向、应使其流入型腔时、能沿着型腔 平行方向均匀地流入、避免胶料入浇口在长度方 向均匀地流入、避免变形成品为透明胶片成品不 直接入浇、避免表面气烘、蛇纹流动各向异性、 使胶件产生翘曲变形、应力开裂现象。
四：模具的内部结构设计
1：模具的胶位设计 胶件壁厚应均匀一致，避免突变和截面厚 薄悬殊的设计，否则会引起收缩不均， 使胶件表面产生缺陷。
2:胶件壁厚一般在1～6mm范围内，最常用 壁厚值为1.8～3mm，这都随胶件类型及 胶件大小而定。
2：模具骨位的设计、
(1) 胶件骨位其作用有增加强度、固定底面壳、 支撑架、按键导向等。 由于骨位与胶件壳体连 接处易产生外观收缩凹陷；所以、要求骨位厚 度应小于等于0.5t(t为胶件壁厚) 、一般骨位厚 度在0.8～1.2mm范围。
模具构造讲解
目录
一：模具的分类 二：模具的结构 三：常用注塑材质 四：模具的内部结构设计
包胶模具设计及制作要求
包胶模具设计及制作要求包胶模具是一种常用于工业制造中的模具，其设计及制作要求包括以下几个方面：1.耐磨性：包胶模具在使用中需要经受大量的摩擦和冲击，因此需要具有很高的耐磨性。
模具材料通常选择高强度、高硬度的金属或合金材料，如工具钢、合金钢等。
2.精度要求：包胶模具制作的产品通常具有较高的尺寸精度要求，因此模具本身也需要具备高精度。
模具设计师需要合理安排模具的结构，确保模具的尺寸稳定性和加工精度，并且在模具制作过程中保证精度的控制。
3.寿命要求：包胶模具通常需要承受大量的冲击和摩擦，因此需要具备长寿命的特点。
模具设计时需要避免过度应力集中，选择合适的工艺和材料，并在制作和使用过程中进行必要的维护和保养。
4.成本控制：包胶模具的制作成本通常较高，因此需要在设计过程中合理控制成本。
模具设计师需要根据具体的使用需求，在满足要求的前提下尽可能节约材料和工艺成本。
5.结构合理性：包胶模具的结构需要合理，以满足产品的设计要求。
模具设计师需要考虑产品的形状、尺寸、壁厚等因素，确定合适的模具结构，使模具制作和使用过程中更加稳定和高效。
6.模具加工精度控制：包胶模具在制作过程中需要进行各种加工工艺，如切割、钻孔、铣削等。
在这些加工过程中需要严格控制加工精度，以确保模具的质量和性能。
7.表面处理：包胶模具通常需要进行表面处理，以提高模具的耐磨性和耐腐蚀性。
常见的表面处理方法包括热处理、电镀、喷涂等。
8.安全性：包胶模具在使用过程中需要考虑安全因素，避免发生意外事故。
模具设计师需要合理设置模具结构，确保模具的使用过程安全可靠。
综上所述，包胶模具的设计及制作要求包括耐磨性、精度要求、寿命要求、成本控制、结构合理性、模具加工精度控制、表面处理和安全性。
只有在满足这些要求的前提下，才能制作出高质量、高效率的包胶模具。
塑胶模具双色模具设计注意11项，以及软胶与硬胶材质的选用注意
塑胶模具双色模具设计注意11项，以及软胶与硬胶材质的选用注意一、双色模具设计注意事项：1．模具钢材，可用H13、420H、1.2344、NAK80等。
2．在软胶的封胶位留多0．07～0．13作为预压，如果是大面积封胶的情况下，可以预留0.2~0.25MM。
3．硬胶要有钢料作为支持，特别是有软胶的背面，避空间隙不可大于0.5MM。
4．底件与包胶料的软化温度要至少相差20，否则底胶件会被融化。
5．若包胶TPE，其排气深度为0．01MM6．软胶的收缩率要与硬胶一致。
7． TPE料，其浇口不宜潜顶针，可改用直顶，入胶做在直顶上，最好用方形，直顶与孔的配合要光滑，间隙在0．02MM以内，否则易产生胶粉。
8．流道不宜打光，留纹可助出模，前模要晒纹，否则会粘前模。
9． TPE缩水率会改变皮纹的深度。
10．如果产品走批锋怎么办？⑴前模烧焊。
⑵硬胶前模加胶。
⑶硬胶后模加胶⑷后模尽量不要做烧焊，因为后模旋转180度以后要完全一致。
11．软胶粘前模怎么办？硬胶包软件区域做倒扣，或者硬胶区域做粗皮纹来防止软胶粘前模。
二、双色模简述经常说“双色”是怎么回事？1．“双色”实际是一种二次注塑成型，产品一般包括主体（硬胶）部和外包（软胶）部分，在模具制造时，先制造硬胶主体，主体硬胶模具设计按正常设计程序，外包（软胶）模具设计要以硬胶成品作为参照，不用再放缩水，后模部分，本上同硬胶主体一致，前模不同的是有包胶形状，在生产时先生产出硬胶主体，然后把硬胶主体放入外包模具内，进外包软胶注塑生产.2．“双色”也可以称作“包胶”，如果产品产量不高的情况下，可以使用包胶模，先做一套硬胶模具，再通过人工将硬胶放入包胶模具中，成型软胶。
3.软包模具后模部分同主体硬胶一至，有少量避空位，而胶部位要用主体硬胶讨胶不可有虚位要注意的是TPU材料，本身的特性是比较容易粘模的，产品如果可以做沙面尽量做沙面，这样容易脱模！TPU的流动性比较慢，冷却周期也会比较长，只要在生产工艺上注意一些，也不会有什么大问题！三、双色模具双色模标准做法是软胶在模具设计中放收缩水，要与硬胶一致，两套模具公模部分完全一样，母模两个模仁不一样，两套模具装在一台注塑机上注塑（两套模的高度必须一致），第一射硬胶打好后（小水口点进胶），模具旋转180度，做第二射软胶，然后顶出产品，这才叫双色模。
包胶设计规范
包胶设计规范1.前言.................................................................... - 3 -2.目的与范围............................................................... - 3 -3.术语..................................................................... - 3 -4.材料的选择与匹配......................................................... - 4 -5.包胶结构设计规范：....................................................... - 6 -6.常见案例................................................................. - 9 -7.版本历史（Version）..................................................... - 14 -1.前言本规范根据我公司包胶设计的需要，结合本公司内部实际设计、制造、生产情况编制。
属企业内部标准。
所有引用的标准都会被修订，因此使用时需要各方面的探讨并使用最新标准的可能性。
2.目的与范围2.1本规范的目的：规范我公司包胶的设计，降低因包胶问题引起的设计缺陷。
提高包胶产品的开发质量和开发效率。
提高包胶模具/材料/注塑生产的工艺可靠性，稳定性，可测试性和维护性。
2.2适用规范：我公司所有带包胶设计的电动工具。
3.术语3.1基材第一种注入材料称为基材或者基底材料，我们俗称为骨架或本体。
硬胶可为ABS、PA6/PA66-GF，PP，PC，PC+ABS等。
包胶工艺常用材料组合
包胶工艺是一种将物体包裹在塑料或橡胶材料中以提供保护和封装的技术。
常用的包胶材料组合主要有以下几种：
1. 硅胶（Silicone）：硅胶是一种耐高温、耐化学腐蚀和电绝缘性能优良的弹性材料。
它常用于对电子元器件进行密封和防水保护。
2. 聚氨酯（Polyurethane）：聚氨酯是一种耐磨损、耐化学腐蚀和机械强度较高的材料。
它可以提供良好的抗冲击和防震性能，常用于汽车零部件、家具和电子设备的包胶。
3. EVA（Ethylene Vinyl Acetate）：EVA是一种柔软、低温热塑性材料，具有良好的抗震动和减震性能。
它常用于运动鞋的中底、电子设备的防震垫等。
4. PVC（Polyvinyl Chloride）：PVC是一种常见的塑料材料，具有良好的耐候性和耐化学腐蚀性能。
它通常用于电线电缆的绝缘包覆、管道和建筑材料等。
5. 热熔胶（Hot Melt Adhesive）：热熔胶是一种热塑性胶粘剂，通过加热后变成液态，随着温度降低逐渐固化。
它常用于包胶电子元件、封装电池等。
6. 聚碳酸酯（Polycarbonate）：聚碳酸酯是一种具有优良的抗冲击性和耐高温性能的透明塑料。
它常用于手机屏幕保护膜、眼镜镜片等。
这些材料在包胶工艺中具有不同的特点和适用范围，可以根据具体需要选择合适的材料组合来实现所需的保护和封装效果。
