纤维混凝土
纤维混凝土
纤维混凝土1.技术原理纤维混凝土是指掺加短钢纤维或合成纤维作为增强材料的混凝土，钢纤维的掺入能显著提高混凝土的抗拉强度、抗弯强度、抗疲劳特性及耐久性；合成纤维的掺入可提高混凝土的韧性，特别是可以阻断混凝土内部毛细管通道，因而减少混凝土暴露面的水分蒸发，大大减少混凝土塑性裂缝和干缩裂缝。
2.施工工艺和方法(1)原材料1）水泥：钢纤维混凝土应采用普通硅酸盐水泥和硅酸盐水泥；合成纤维混凝土优先采用普通硅酸盐水泥和硅酸盐水泥，根据工程需要，选择其他品种水泥；2）骨料：钢纤维混凝土不得使用海砂，粗骨料最大粒径不宜大于钢纤维长度的2/3；喷射钢纤维混凝土的骨料最大粒径不宜大于10mm；3）纤维：纤维的长度、长径比、表面性状、截面性能和力学性能等应符合国家有关标准的规定，并根据工程特点和制备混凝土的性能选择不同的纤维。
（2）配合比纤维混凝土的配合比设计应注意以下几点：1）钢纤维混凝土中的纤维体积率不宜小于0.35%，当采用抗拉强度不低于1000MPa的高强异形钢纤维时，钢纤维体积率不宜小于0.25%；各类工程钢纤维混凝土的钢纤维体积率选择范围应参照国家与有关标准。
控制混凝土早期收缩裂缝的合成纤维体积率宜为0.06%～0.12%。
2）纤维混凝土的最大胶凝材料用量不宜超过550kg/m3；喷射钢纤维混凝土的胶凝材料用量不宜小于380kg/m3。
(3)混凝土制备纤维混凝土的搅拌应采用强制式搅拌机；宜先将纤维与水泥、矿物掺合料和粗细骨料投入搅拌机干拌60s～90s，而后再加水和外加剂搅拌120～180s，纤维体积率较高或强度等级不低于C50的纤维混凝土宜取搅拌时间范围上限。
当混凝土中钢纤维体积率超过1.5%或合成纤维体积率超过0.2%时，宜延长搅拌时间。
3.质量保证措施(1)纤维要选择合适的掺量，合成纤维会使混凝土强度降低，在同时满足抗裂性能和力学性能的前提下确定掺量，一般积率不超过0.12%。
(2)钢纤维或合成纤维掺量过多时，都会使坍落度损失增加，选择合适的掺量和调整配合比，使纤维的掺入对混凝土工作性不产生负面的影响；(3)纤维混凝土的轴心抗压强度、受压和受拉弹性模量、剪变模量、泊松比、线膨胀系数以及合成纤维轴心抗拉强度标准值和设计值可按《混凝土结构设计规范》GB50010的规定采用。
纤维混凝土

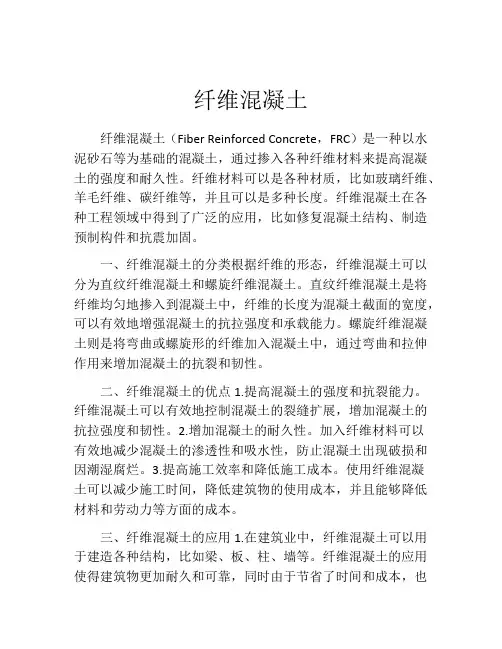

纤维混凝土纤维混凝土（Fiber Reinforced Concrete，FRC）是一种以水泥砂石等为基础的混凝土，通过掺入各种纤维材料来提高混凝土的强度和耐久性。
纤维材料可以是各种材质，比如玻璃纤维、羊毛纤维、碳纤维等，并且可以是多种长度。
纤维混凝土在各种工程领域中得到了广泛的应用，比如修复混凝土结构、制造预制构件和抗震加固。
一、纤维混凝土的分类根据纤维的形态，纤维混凝土可以分为直纹纤维混凝土和螺旋纤维混凝土。
直纹纤维混凝土是将纤维均匀地掺入到混凝土中，纤维的长度为混凝土截面的宽度，可以有效地增强混凝土的抗拉强度和承载能力。
螺旋纤维混凝土则是将弯曲或螺旋形的纤维加入混凝土中，通过弯曲和拉伸作用来增加混凝土的抗裂和韧性。
二、纤维混凝土的优点1.提高混凝土的强度和抗裂能力。
纤维混凝土可以有效地控制混凝土的裂缝扩展，增加混凝土的抗拉强度和韧性。
2.增加混凝土的耐久性。
加入纤维材料可以有效地减少混凝土的渗透性和吸水性，防止混凝土出现破损和因潮湿腐烂。
3.提高施工效率和降低施工成本。
使用纤维混凝土可以减少施工时间，降低建筑物的使用成本，并且能够降低材料和劳动力等方面的成本。
三、纤维混凝土的应用1.在建筑业中，纤维混凝土可以用于建造各种结构，比如梁、板、柱、墙等。
纤维混凝土的应用使得建筑物更加耐久和可靠，同时由于节省了时间和成本，也使得建筑业变得更加高效。
2.在道路、桥梁和隧道等公路交通建设领域，纤维混凝土可以应用在路面、桥梁和隧道等耐久性结构部分，以提高耐久性和使用寿命。
3.在海洋工程领域，使用纤维混凝土可以有效地预防海水侵蚀和重量承载能力，比如在海上平台、码头和堤坝等大型海洋建筑物中。
四、纤维混凝土的施工要求1.纤维混凝土的材料应当符合当地建筑标准，且在施工过程中应当严格控制料比和配合比。
2.在施工前应当对混凝土结构进行充分的设计和预制，并严格按照制造商的施工要求进行操作。
3.在施工过程中，应当给予混凝土结构充足的养护时间，以确保混凝土的强度和耐久性。
纤维混凝土
纤维混凝土施工技术纤维混凝土时一种新型的复合材料，是当代混凝土改性研究的一个重要领域。
纤维混凝土是纤维和水泥基料（水泥石、砂浆或混凝土）组成的复合材料的统称。
水泥石、砂浆与混凝土的主要缺点是：抗拉强度低、极限延伸率小、性脆。
混凝土存在上述缺陷是本质性的，不可能通过本身材质的改良来解决，只有采用复合化的技术途径。
加入抗拉强度高、极限延伸率大、抗碱性好的纤维，可以克服这些缺点。
由于纤维和混凝土的共同作用，使混凝土具有一系列优越的性能，因而受到国内外工程界的极大关注和青睐，并广泛应用于个工程领域。
在混凝土中掺入短而细且均匀分布的纤维后，明显提高混凝土的性能。
纤维与水泥基材料复合的目的在于克服后者的弱点，以延长其使用寿命，扩大其应用领域。
纤维在纤维混凝土中的主要作用，在于限制在外力作用下水泥基料中裂缝的扩展。
在受荷（拉、弯）初期，当配料合适并掺有适宜的高效减水剂时，水泥基料与纤维共同承受外力，而前者是外力的主要承受者；当基料发生开裂后，横跨裂缝的纤维成为外力的主要承受者。
纤维在混凝土中主要起着以下三方面的作用：1.阻裂作用2.增强作用3.增韧作用纤维混凝土具有以下特性:（1）降低早期收缩裂缝，并可降低温度裂缝和长期收缩裂缝。
（2）裂后抗变形性能明显改善，弯曲韧性提高几倍到几十倍，极限应变有所提高。
破坏时，基体裂而不碎。
（3）高弹模的纤维对混凝土抗拉、抗折、抗剪强度提高明显，对于低弹模纤维变化幅度不大。
（4）弯曲疲劳和受压疲劳性能显著提高。
（5）具有优良的抗冲击、抗爆炸及抗侵彻性能。
（6）高弹模纤维用于钢筋混凝土和预应力混凝土构件，可提高抗剪、抗冲切、局部受压和抗扭强度并延缓裂缝出现，降低裂缝宽度，提高构件的裂后刚度、延性。
（7）混凝土的耐磨性、耐空蚀性、耐冲刷性、抗冻融性和抗渗性有不同程度提高。
（8）特殊纤维配制的混凝土，其热学性能、电学性能、耐久性能较普通混凝土也有变化。
如碳纤维混凝土导电性能显著提高，并具有一定“压阻效应”；低熔点合成纤维配制的纤维混凝土在火灾过程中，细微纤维熔化可降低混凝土的爆裂。
纤维混凝土的类型
纤维混凝土的类型引言：纤维混凝土是一种通过在混凝土中添加纤维材料来增强其性能和耐久性的工程材料。
纤维混凝土具有较高的韧性、抗裂性和耐久性，被广泛应用于各种建筑和基础设施工程中。
本文将介绍几种常见的纤维混凝土类型，包括钢纤维混凝土、聚丙烯纤维混凝土和玻璃纤维混凝土。
一、钢纤维混凝土钢纤维混凝土是将钢纤维添加到混凝土中，以增强其抗拉强度和抗冲击性能。
钢纤维可以是直径为0.25-0.75mm的钢丝或钢纤维束。
钢纤维混凝土广泛应用于地下工程、隧道、桥梁和机场跑道等需要抗震、抗裂和耐久性的工程中。
钢纤维的添加可以有效地控制混凝土的裂缝扩展，提高混凝土的抗冲击性能。
二、聚丙烯纤维混凝土聚丙烯纤维混凝土是将聚丙烯纤维添加到混凝土中，以改善其韧性和抗裂性能。
聚丙烯纤维是一种具有较高拉伸强度和抗化学腐蚀性能的合成纤维材料。
聚丙烯纤维混凝土广泛应用于地面工程、地下结构和水利工程中。
聚丙烯纤维的添加可以有效地防止混凝土的裂缝扩展，提高混凝土的韧性和抗冲击性能。
三、玻璃纤维混凝土玻璃纤维混凝土是将玻璃纤维或玻璃纤维布添加到混凝土中，以增强其抗拉强度和耐久性。
玻璃纤维是一种具有较高拉伸强度和抗腐蚀性能的无机纤维材料。
玻璃纤维混凝土广泛应用于建筑外墙、隔墙和预制构件等工程中。
玻璃纤维的添加可以有效地增加混凝土的抗拉强度，提高混凝土的耐久性。
结论：纤维混凝土通过添加纤维材料来改善混凝土的性能和耐久性。
钢纤维混凝土、聚丙烯纤维混凝土和玻璃纤维混凝土是常见的纤维混凝土类型。
钢纤维混凝土用于抗震、抗裂和耐久性要求较高的工程；聚丙烯纤维混凝土用于改善混凝土的韧性和抗裂性能；玻璃纤维混凝土用于增强混凝土的抗拉强度和耐久性。
纤维混凝土在建筑和基础设施工程中具有广泛的应用前景。
纤维混凝土试验方法标准

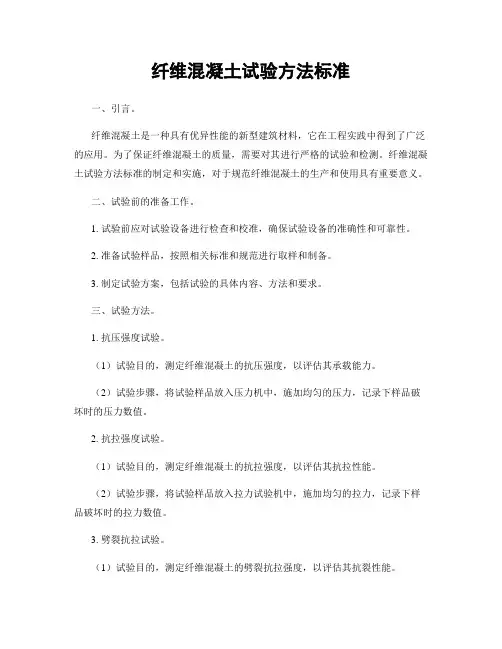

纤维混凝土试验方法标准一、引言。
纤维混凝土是一种具有优异性能的新型建筑材料，它在工程实践中得到了广泛的应用。
为了保证纤维混凝土的质量，需要对其进行严格的试验和检测。
纤维混凝土试验方法标准的制定和实施，对于规范纤维混凝土的生产和使用具有重要意义。
二、试验前的准备工作。
1. 试验前应对试验设备进行检查和校准，确保试验设备的准确性和可靠性。
2. 准备试验样品，按照相关标准和规范进行取样和制备。
3. 制定试验方案，包括试验的具体内容、方法和要求。
三、试验方法。
1. 抗压强度试验。
（1）试验目的，测定纤维混凝土的抗压强度，以评估其承载能力。
（2）试验步骤，将试验样品放入压力机中，施加均匀的压力，记录下样品破坏时的压力数值。
2. 抗拉强度试验。
（1）试验目的，测定纤维混凝土的抗拉强度，以评估其抗拉性能。
（2）试验步骤，将试验样品放入拉力试验机中，施加均匀的拉力，记录下样品破坏时的拉力数值。
3. 劈裂抗拉试验。
（1）试验目的，测定纤维混凝土的劈裂抗拉强度，以评估其抗裂性能。
（2）试验步骤，将试验样品放入劈裂抗拉试验机中，施加均匀的力，记录下样品破坏时的力数值。
4. 抗冻融性试验。
（1）试验目的，测定纤维混凝土的抗冻融性能，以评估其在冻融环境下的稳定性。
（2）试验步骤，将试验样品置于冻融试验箱中，进行多次循环的冻融试验，观察样品的变化情况。
四、试验结果的分析与评价。
根据试验结果，对纤维混凝土的性能进行评价，包括抗压强度、抗拉强度、劈裂抗拉强度和抗冻融性能等指标。
根据评价结果，对纤维混凝土的质量进行判定，并提出相应的建议和改进措施。
五、试验方法标准的制定。
根据试验结果和评价经验，不断完善和修订纤维混凝土试验方法标准，以适应不同材料和工程的需求，提高纤维混凝土的质量和使用性能。
六、结论。
纤维混凝土试验方法标准的制定和实施，对于规范纤维混凝土的生产和使用具有重要意义。
通过严格的试验和检测，可以保证纤维混凝土的质量，提高其在工程实践中的应用性能。
纤维混凝土综述PPT
使用搅拌机对混合料 进行充分搅拌，确保 纤维在混凝土中分散 均匀。
施工方法
在浇筑前对模板进行适当处理，确保模板干净、平整且 无水分。
采用适当的浇筑方法，如平板振捣、插入式振捣等，确 保混凝土密实且无空洞。
将制备好的纤维混凝土运输到浇筑地点，并注意防止离 析。
在浇筑后进行适当的养护，保持适当的温度和湿度，以 确保混凝土的强度发展。
加强纤维混凝土在实际工程中 的应用研究，以提高工程质量 和安全性能。
THANKS FOR WATCHING
感谢您的观看
外加剂
如减水剂、缓凝剂等，用以改 善混凝土的工作性能和提高耐
久性。
配合比设计
根据工程要求和当地材料情况，进行 配合比设计，确定水灰比、骨料比例 和纤维掺量等参数。
通过试验确定最佳配合比，以满足工 程要求的强度、耐久性和工作性能。
制备工艺
将原材料按照配合比 进行计量和混合。
根据需要添加外加剂， 并进行适当的搅拌时 间控制。
03
纤维混凝土的性能与优 势
力学性能
抗拉强度
纤维混凝土具有良好的 抗拉强度，能够承受较 大的拉应力，有效防止
结构开裂。
抗压强度
在抗压强度方面，纤维 混凝土表现出良好的抗 压性能，能够承受较高
的压力。
韧性
纤维混凝土具有较好的 韧性，能够在承受压力 时发生形变而不断裂。
疲劳性能
纤维混凝土的疲劳性能 较好，能够在反复承受 压力的情况下保持性能
碳纤维混凝土
以碳纤维为主要增强材料，具有高 强度、高弹性模量、耐高温等特点， 适用于结构加固和特殊工程领域。
纤维混凝土的应用领域
01
建筑结构
用于梁、板、柱等结构构件，提高 结构的抗裂性和抗震性能。
纤维混凝土施工方案
纤维混凝土施工方案纤维混凝土施工方案一、项目背景纤维混凝土是一种由普通混凝土中添加合适的纤维材料而形成的一种新型混凝土，具有优异的抗裂性能和耐久性。
本项目选用纤维混凝土进行施工，目的是提高混凝土结构的抗裂性和耐久性。
二、施工原则1. 按照设计要求进行施工，确保结构的安全和稳定。
2. 选用适合的纤维材料，控制纤维混凝土的配合比例。
3. 严格按照施工工艺操作，确保混凝土浇筑质量。
4. 加强施工现场管理，确保工地安全和环境保护。
三、施工流程1. 地基处理：清除地表杂物，挖掘坑槽，打桩加固。
2. 模板搭建：根据设计要求进行模板的搭建，确保模板的牢固和稳定。
3. 钢筋加工：按照设计图纸要求进行钢筋的加工和排列。
4. 纤维混凝土配制：选用合适的纤维材料和水泥进行配制，控制混凝土的配合比例。
5. 混凝土浇筑：将纤维混凝土进行均匀浇筑，避免出现空鼓和漏浆现象。
6. 养护处理：保持混凝土充分湿润，进行养护处理，确保混凝土的强度和稳定性。
四、施工注意事项1. 混凝土浇筑前，对模板进行检查，确保模板的平整度和轴线的准确性。
2. 混凝土的配制比例要根据纤维材料进行调整，控制纤维的含量和长度。
3. 混凝土浇筑要均匀、连续进行，避免出现浇筑间断的情况。
4. 混凝土浇筑时要用振动棒进行振动，排除混凝土中的气泡和空隙。
5. 混凝土浇筑后要进行养护处理，保持湿润环境，避免混凝土过早干缩裂缝的出现。
五、安全和环保措施1. 动员工人配戴安全帽、手套、防护眼镜等个人防护用品。
2. 设置临时围挡和警示标志，保障施工区域的安全。
3. 使用机械设备时，要进行定期检查和维护，确保设备的安全性和稳定性。
4. 按照环保要求处理施工废弃物，做到垃圾分类和正确处理。
综上所述，纤维混凝土施工方案提出了基本的施工原则和流程，并注意施工过程中的细节和安全环保问题。
在实施过程中，要严格按照方案要求进行操作，确保工程质量和现场安全。
纤维混凝土
非连续的短纤维 纤 维 长 度 连续的长纤维
低弹性模量
二、概述
3、纤维性能
减重
阻裂
防渗 性 能 抗冲击
美观
抗拉
耐久
纤维混凝土有效的克服了普通混凝土抗拉强度低，抗冲击，抗阻裂，抗爆 延性，耐火等性能，同时对混凝土抗渗、防水、抗冻、护筋、减重等方面也有 很大的贡献。
二、概述
4、 发展历程
初探性阶段：1910年，美国H.F.Porter在有关以短纤维增强混凝土的研究报告中，
建议把短纤维均匀分散在混凝土中用以强化基体材料。 20世纪40年代，美、英、法、德等国先后公布了许多关于用钢纤维混凝土方面的 专利。 日本在第二次世界大战期间，由于军事上的需要。也曾进行过有关钢纤维水泥混 凝土方面的研究，但当时均尚未达到实用化的程度。
实用化研究阶段：1963年，J.P.Romualdi和H.Batson提出了钢纤维混凝土开裂强度
四、产品介绍
1.2 力学性能
SFRC （0.25%）与普通混凝土性能比较
物理性能 Ｒ折（MPa）（开裂）
Ｒ折（MPa）（破裂） Ｒ压（MPa） Ｒ剪（MPa） 弹性模量（MPa） Ｒ冲（kg/cm）
普通混凝土 200～250
200 ～550 2100 ～5500 250 2.0×105 4.8
SFRC 550 ～1250
Vf———纤维体积；Vm———基体体积。
三、纤维的作用机理
2、纤维对基体的增强作用
（2）Romualdi计算公式
Romualdi推导出的纤维平均间距公式 S=1.25×d×Vf-1/2 d———纤维直径; Vf———单位体积内的纤维体积。
式中 S———某一截面的平均间距;
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
碳纤维混凝土
碳纤维是20 世纪60 年代以来随航天工业等尖端技术对复合材料的苛刻要求而发展 起来的新材料，具有强度高、弹性模量高、比重小、耐疲劳和腐蚀、热膨胀系数低等 优点。碳纤维由许多单纤维组成的纤维束构成，而单纤维由层状石墨小晶体组成。直 径为7～15μm。石墨晶体中碳原子在层内以六角形排列，层与层之间由共价键和范德 华力作用而结合在一起。碳纤维的特性包括： ①重量轻， 厚度薄： 比重为钢的1/ 4 ， 厚度约为0. 1～0. 2mm ，单位面积重量约为钢板的1/ 100 。②高强高效：抗拉强度 约为钢材的10 倍，比重仅为钢的1/ 4 。③良好的耐久性及耐腐蚀性能：耐酸、碱、 盐及大气环境的腐蚀。④施工方便：质地柔软，易加工，手工操作，不需大型机具， 施工效率高。⑤施工质量易保证：与混凝土有效接触面积达80 %以上。⑥适用范围广： 适用于各种工业与民用建筑的梁、板、柱及桥梁、隧道、烟囱等建筑物和构筑物。碳 纤维混凝土具有良好的塑性变形特性，而且具有导电性，可用于抗静电地面和电磁屏 蔽室。压缩韧性比较好，提高了拉伸强度和抗弯强度。但碳纤维价格偏高，生产成本 比较大。
2.纤维混凝土类别及特性
2.1 纤维混凝土概念：在搅拌混凝土或水泥砂浆时，渗入一定量的分散的短 纤维，经振捣、凝固后构成一种宏观均匀的、各向同性的混合材料。
ቤተ መጻሕፍቲ ባይዱ2.2 纤维混凝土的类别：
目前研究较多的有钢纤维、耐碱玻璃纤维、碳纤维、芳纶纤维、聚丙烯纤 维或尼龙合成纤维混凝土等。水泥混凝土中常用的纤维分为钢纤维和非钢 纤维两类，非钢纤维按照弹性模量可以分为两大类： 高弹性模量纤维 （ Ef / Ec > 1） 和低弹性模量纤维（ Ef / Ec < 1） 。低弹性模量纤维 （如各种有机纤维、尼龙、聚丙烯、聚乙烯等） 只能提高混凝土的韧性、 抗冲击性能等与材料的塑性有关的物理性能；高弹性模量纤维（如钢纤维、 玻璃纤维、碳纤维等） 则能够改善混凝土的强度和刚性。
纤维混凝土
摘要
为了改善混凝土的抗拉性能差、延性差等缺点， 在混凝土中掺加纤维以改善混凝土性能的研究， 发展得相当迅速。目前研究较多的有钢纤维、耐 碱玻璃纤维、碳纤维、芳纶纤维、聚丙烯纤维或 尼龙合成纤维混凝土等。就纤维混凝土的分类及 相关特性展开研究，简要的介绍纤维混凝土这种 新型的土木工程材料。
1.纤维混凝土的发展史
近代关于纤维混凝土的理论研究开始于1910 年，由美国的Porter 首创。1911 年 美国的Graham 正式将钢纤维掺合到混凝土中，并初步验证了它的优越性。1940 年前后，美、英、法、德等国先后取得了一些相关专利。在第二次世界大战期间， 为了战争的需要，日本曾把它用于抗爆结构。1963 年，美国学者Romuldi 从理论 上阐明了钢纤维的增强作用和机理，从而为钢纤维混凝土的进一步研究、开发奠定 了理论基础，使它从小规模探索实验阶段跃进到大面积开发的新阶段。美国在1990 年和1991 年举行了纤维增强混凝土的专题报告会，正式拉开了纤维增强混凝土研 究与应用的序幕；1995 年韩国举行了纤维增强水泥混凝土的专题报告会，1996 年 在中国北京举行了第三届国际水泥混凝土报告会，表明纤维增强混凝土的研究与应 用已经国际化。著名的化学公司如杜邦公司、3M 公司、日本帝人公司等都开发出 了多种水泥增强用纤维品种，并已经在高速公路、桥梁、摩天大楼、地铁、隧道等 土木工程中获得广泛应用。高强度、高韧性、高耐久性的纤维混凝土已经取得了长 足发展，代替传统的钢筋混凝土或预应力混凝土已经成为国际趋势。在国外，纤维 增强水泥混凝土复合材料已经广泛应用于非承重构件中。国内的研究起步较晚，上 海合成纤维研究所研究了锦纶短纤维对水混凝土的增强效果，安徽皖维公司将维纶 用于增强混凝土。此外，一些高校和研究院所也就不同种类纤维对混凝土性能的改 善作用进行了研究。
2.4 各类纤维在工程中的经验表明：只有高弹性模量纤维具有优良而稳定、持久的力学 性能，在结构中使用得当，充分发挥其性能优势，在工程中取得很好的技术、经济效 益。
3.纤维混凝土的应用领域
2.3 各类纤维混凝土的特性：
钢纤维混凝土
钢纤维是当今世界各国普遍采用的混凝土增强材料。它具有抗裂、抗冲击性能强、耐 磨强度高、与水泥亲合性好，可增加构件强度，延长使用寿命等优点。
钢纤维因其不同的加工生产方法而区分为熔抽型、拉丝切断型、剪切型和切削型等。 经纬牌钢纤维是剪切型钢纤维。现可生产平直微扭形、波浪形、端勾形、弓形和压痕 形五种形状20 多个规格的产品。钢纤维又因其不同的原材料而分为普通钢纤维和特种 钢纤维。在普通钢筋混凝土结构中掺入钢纤维，不但可以提高抗拉、抗剪和抗弯强度， 而且在使用性能如断裂韧性、极限应变、裂后承载和耐磨、抗折、抗冲击、抗疲劳等 方面都获得显著改善。而且，在同等强度下可减少混凝土厚度，节约混凝土用量40 %～50 %， 大大降低工程造价。此外，由于早期强度高，以及较大的缩缝间距，可缩 短施工周期25 %，特别适用于要求快速连续浇筑混凝土的较大工程，如道路、港口、 飞机场、桥梁、隧道等。但价格贵、比重大、不易于分散、不宜于在常规的水泥增强 制品中作用。
玻璃纤维混凝土
目前用于高性能复合材料的玻璃纤维主要有高强度玻璃纤维、石英玻璃纤维和高硅氧 玻璃纤维等。20 世纪50 年代末美国首先研究开发成功了高强度玻璃纤维，迄今为止， 世界上仅有美、法、日、俄、加及我国六个国家能生产高强度玻璃纤维。由于高强度 玻璃纤维性能价格比较优越，以年增长率10%以上的速度发展。石英玻璃纤维及高硅 氧玻璃纤维属于耐高温的玻璃纤维，是比较理想的耐热防火材料。玻璃纤维强度/ 重 量比要比钢大，具有高抗拉强度，具有碱溶性。它的延伸性低，具有很高的抗变形能 力。没有长期蠕变性，玻璃纤维不发生蠕变，能确保产品长期使用。此外，玻璃纤维 具有优良的物理化学稳定性和高低温的稳定性。还有，玻璃纤维在道路工程施工中， 有很广泛的应用，因为它与路面混合料具有良好的相容性。
