桥梁系梁、墩柱、盖梁施工技术培训课件[优质PPT]
合集下载
大桥墩身施工技术培训课件 PPT
墩身模板
5.综合接地设置
1）桥墩中设置2根竖向接地钢筋，一端与承台接地钢筋连接，另一 端与墩帽处接地端子连接。 2）桥墩下部距地面以下200mm位置设置接地端子，并与竖向接地钢 筋焊接。 3）墩帽和桥墩下部的接地端子均设置在桥墩大里程侧立面。 4）接地钢筋焊接需保证焊接质量，双面焊接长度不小于55m，单面 焊接长度不小于100mm，焊缝厚度不小于4mm。水平接地极钢筋网格的外 缘距承台底面不大于70mm。 5）优先利用结构物内非预应力结构钢筋作为自然接地体，结构物内 兼有接地功能的结构钢筋和专用接地钢筋，应满足接触网短路电流大于 25KA时，钢筋截面不应小于200mm2，钢筋直径不小于Φ 16钢筋，当结构 钢筋截面不符合要求时，可将相邻的二根钢筋并联使用。 6）严格按照综合接地钢筋布置图设置综合接地钢筋，并做好标识以 备核查。接地钢筋网应保证各点电气连续贯通，浇筑混凝土前必须检查 接地电阻，接地电阻不大于1Ω ，若检测不合格需查明原因，处理合格 后方可浇筑混凝土。
7.混凝土施工
开盘前试验人员应严格测定粗细骨料的含水率，准确测定 因天气变化而引起的粗细骨料含水量变化，以便及时调整施工 配合比。一般情况下，含水量每班抽测 2 次，雨天应随时抽测， 并按测定结果及时调整混凝土施工配合比。计算每盘混凝土实 际需要的各种材料用量。 墩身混凝土浇筑前，应对模板、钢筋及预埋件进行检查， 并做好记录，符合规范要求后方 可浇筑。模板内杂物、积水和 钢筋上污垢应清理干净。模板如有缝隙，应按要求填塞严密。 为避免混凝土产生色差，同一墩身的混凝土原则上使用同 一批次的水泥、粉煤灰、矿粉和 外加剂，且由同一混凝土工厂 供应。 首盘混凝土浇筑前，应在拌合站和现场分别测试混凝土坍 落度，现场还须测试入模含气量 和入模温度，并详细记录，满 足验标要求后才允许正式浇筑。
2024版年度桥梁工程施工技术培训课件pptx
contents •桥梁工程概述•桥梁施工基础知识•桥梁下部结构施工技术•桥梁上部结构施工技术•桥梁附属设施施工技术•桥梁工程施工质量控制与验收•桥梁工程施工安全与环境保护•桥梁工程维修养护与加固改造目录01桥梁工程概述桥梁定义与分类定义分类桥梁发展历史古代桥梁古代桥梁多采用木材、石材等天然材料，结构形式相对简单，如木梁桥、石拱桥等。
近代桥梁随着工业革命和科技进步，桥梁建设进入了一个新的时期，出现了钢筋混凝土桥、预应力混凝土桥等新型结构。
现代桥梁现代桥梁建设更加注重美学、环保和可持续发展，如景观桥、生态桥等，同时，新型材料和技术的应用也推动了桥梁建设的不断创新。
桥梁工程重要性交通枢纽01社会效益02经济价值0302桥梁施工基础知识施工准备工作进行施工前的地质勘察和桥梁设计，确定施工方案和工艺流程。
编制施工组织设计，明确施工任务、资源需求和进度计划。
搭建临时设施，如工地办公室、仓库、宿舍等，确保施工顺利进行。
根据设计要求，采购和储备所需的施工材料，如钢筋、水泥、砂石等。
勘察与设计施工组织设计临时设施建设施工材料准备材料选择设备选择材料与设备检验030201施工材料与设备选择施工现场布置与管理01020304现场布置安全管理环境保护进度管理03桥梁下部结构施工技术桩基础施工技术人工挖孔桩钻孔灌注桩阐述人工挖孔的施工流程、安全措施和质量控制要点，包括挖孔、护壁、钢筋笼制作与安装、混凝土灌注等环节。
预制桩施工承台施工墩身施工介绍墩身模板的选择与安装、钢筋加工与绑扎、混凝土浇筑与振捣、拆模与养护等施工步骤，以及高墩施工的特殊要求。
阐述导墙的作用、设计原则、施工方导墙制作阐述水下混凝土灌注的原理、导管法灌注工艺流程、混凝土性能要求以及混凝土灌注介绍泥浆的组成、性能指标、制备方法以及泥浆的循环与净化处理措施。
泥浆制备与处理成槽施工介绍钢筋笼的制作方法、吊装设备和吊装工艺，以及钢筋笼的入槽定位措钢筋笼制作与吊装020103040504桥梁上部结构施工技术1 2 3预制梁板生产工艺流程预制梁板安装方法预制梁板连接与加固技术预制梁板安装技术现浇梁板施工技术现浇梁板支架与模板设计01钢筋加工与安装技术02混凝土浇筑与养护技术03悬臂浇筑与悬臂拼装技术悬臂浇筑施工工艺流程悬臂拼装施工方法悬臂浇筑与悬臂拼装结合技术顶推法与转体法施工技术顶推法施工工艺流程转体法施工原理及分类转体法施工关键技术05桥梁附属设施施工技术清除桥面杂物，整平桥面，确保铺装层与桥面板紧密贴合。
桥梁系梁墩柱盖梁施工技术培训课件
圆形墩柱钢筋共分为三种类型，墩柱主筋、加强箍筋及箍筋。钢筋安装遵循先主后次、先 下后上的原则，即先接长主筋，主筋采用滚轧丝螺纹的连接方式，主筋连接好在主筋上划加劲 箍筋定位线，按定线依次从下往上绑扎加劲箍筋。最后绑扎箍筋，箍筋螺旋形。钢筋间距按照 设计尺寸严格控制。
滚轧丝螺纹连接
滚轧丝螺纹连接施工机械
盖梁钢筋安装
整体吊装就位。吊装时采用多点吊装的方法,防止盖梁骨架在吊装时发生变形。 就位要准确,按照盖梁骨架的箍筋进行定位， 确保钢筋保护层厚度误差不大于5mm。 钢筋的品种、规格和技术性能符合国家现行标准规定和设计要求。受力钢筋同一截 面的接头数量、搭接长度、焊接质量符合施工规范要求。受力钢筋平直，表面无裂 纹及其它损伤。（盖梁钢筋电子版图）
安装盖梁钢筋
盖梁钢筋笼在相应的桥墩下进行绑扎，在钢筋加工厂集中加工。 绑扎平台采用10×10×200cm方木，间距2m一根。方木顶面要在同一平面，不得成斜坡面， 高低不平处用砂或石子垫平。绑扎过程中时，将骨架用临时支撑进行定位。临时支撑采用钢管搭 设，支撑在骨架内部，骨架与支撑用铁丝绑扎牢固。骨架定位要准确，包括骨架间距、端头平齐、 顶面平齐和骨架无变形，在钢筋班自检合格后才能开始绑扎其它钢筋。为便于箍筋的准确和快速 定位，在绑扎箍筋前，在骨架顶层及底层钢筋上面用石笔画出每道箍筋的位置。绑扎后的所有扎 丝头一律得向钢筋笼内倒。水平筋暂时不绑扎，在钢筋笼吊装完成后再绑扎。为防止盖梁钢筋笼 吊装时立柱外伸钢筋与盖梁钢筋位置相冲突，在盖梁钢筋笼绑扎时，箍筋与底层骨架钢筋不绑扎 或少绑扎。待钢筋笼安装完成后再绑牢。钢筋笼绑扎完成及时报现场监理验收，验收合格后进行 整体吊装。
墩柱即土木工程中用于承载上部结构物的下部承 重物。墩柱截面多为圆形，也有椭圆形、方形、 曲线形、抛物线形等异性墩柱。在公路桥、铁路 桥、人行道等桥梁、立交桥、匝道桥、天桥等工 程中是重要的组成部分。
滚轧丝螺纹连接
滚轧丝螺纹连接施工机械
盖梁钢筋安装
整体吊装就位。吊装时采用多点吊装的方法,防止盖梁骨架在吊装时发生变形。 就位要准确,按照盖梁骨架的箍筋进行定位， 确保钢筋保护层厚度误差不大于5mm。 钢筋的品种、规格和技术性能符合国家现行标准规定和设计要求。受力钢筋同一截 面的接头数量、搭接长度、焊接质量符合施工规范要求。受力钢筋平直，表面无裂 纹及其它损伤。（盖梁钢筋电子版图）
安装盖梁钢筋
盖梁钢筋笼在相应的桥墩下进行绑扎，在钢筋加工厂集中加工。 绑扎平台采用10×10×200cm方木，间距2m一根。方木顶面要在同一平面，不得成斜坡面， 高低不平处用砂或石子垫平。绑扎过程中时，将骨架用临时支撑进行定位。临时支撑采用钢管搭 设，支撑在骨架内部，骨架与支撑用铁丝绑扎牢固。骨架定位要准确，包括骨架间距、端头平齐、 顶面平齐和骨架无变形，在钢筋班自检合格后才能开始绑扎其它钢筋。为便于箍筋的准确和快速 定位，在绑扎箍筋前，在骨架顶层及底层钢筋上面用石笔画出每道箍筋的位置。绑扎后的所有扎 丝头一律得向钢筋笼内倒。水平筋暂时不绑扎，在钢筋笼吊装完成后再绑扎。为防止盖梁钢筋笼 吊装时立柱外伸钢筋与盖梁钢筋位置相冲突，在盖梁钢筋笼绑扎时，箍筋与底层骨架钢筋不绑扎 或少绑扎。待钢筋笼安装完成后再绑牢。钢筋笼绑扎完成及时报现场监理验收，验收合格后进行 整体吊装。
墩柱即土木工程中用于承载上部结构物的下部承 重物。墩柱截面多为圆形，也有椭圆形、方形、 曲线形、抛物线形等异性墩柱。在公路桥、铁路 桥、人行道等桥梁、立交桥、匝道桥、天桥等工 程中是重要的组成部分。
桥梁下部结构施工培训教材PPT(68张)
• 2.4模板施工注意事项：
• ①垫层施工一定要平，控制在－10～+5mm之间， 若平整度不够，支模前要用砂浆找平模板底角。
• ②为防止模板缝漏浆，在模板底角用水泥砂浆封 堵。
• ③模钢在安装前必须进行机械抛光，抛光 后清理干净，用手摸完无黑迹为准。
• ④模板的加工精度要严格检查，确保结构 的外形尺寸。
钢筋绑扎及验收
钢筋验收标准
钢筋骨架允许偏差
序号 1 2 3 4 5 6
项目 钢筋骨架在地系梁底以下长度
钢筋骨架直径 主钢筋间距 加强筋间距 箍筋间距或螺旋筋间距 钢筋骨架垂直度
允许偏差 ±100mm ±10mm ±10mm ±20mm ±20mm 骨架长度1%
• 4混凝土浇筑
• 4.1 混凝土浇筑前的准备工作
• ②及时通知桩检单位做无损检测，并提供 工程名称、里程、墩号、桩径、桩长、各 桩灌注时间、混凝土等级、桩位平面示意 图。检测时请现场监理旁站。
• ③桩检时现场质检工程师必须到位，记好 施工日志。
• 2 模板施工
• 2.1 地系梁施工采用大块钢模板， 用钢管支 架进行加固。必须确保模板有足够的强度、刚 度和稳定性，能够承受浇筑混凝土的重力、侧 压力及施工中可能存在的各项荷载。
• 2.2 模板间的接缝处用双面胶带贴密实，不 得产生漏浆。模板与混凝土的接触面必须平整 光滑，并在模板表面涂刷脱模剂，模板上的重 要拉杆采用螺纹钢杆并配以垫圈，伸出混凝土 外露面的拉杆可以采用端部可拆卸的钢丝杆。
• 2.3 模板加固采用钢管支架配合木撑加固。其中 竖向钢管的间距为0.6m,然后在外侧横向加箍两根 并排竖向间距0.6m,四角的钢管用扣件锁死,地系 梁顶上用钢管对拉和三角锁死,横向钢管外设 10×10cm木撑，一端支撑模板，一端支撑在基坑 边坡的方木上。
• ①垫层施工一定要平，控制在－10～+5mm之间， 若平整度不够，支模前要用砂浆找平模板底角。
• ②为防止模板缝漏浆，在模板底角用水泥砂浆封 堵。
• ③模钢在安装前必须进行机械抛光，抛光 后清理干净，用手摸完无黑迹为准。
• ④模板的加工精度要严格检查，确保结构 的外形尺寸。
钢筋绑扎及验收
钢筋验收标准
钢筋骨架允许偏差
序号 1 2 3 4 5 6
项目 钢筋骨架在地系梁底以下长度
钢筋骨架直径 主钢筋间距 加强筋间距 箍筋间距或螺旋筋间距 钢筋骨架垂直度
允许偏差 ±100mm ±10mm ±10mm ±20mm ±20mm 骨架长度1%
• 4混凝土浇筑
• 4.1 混凝土浇筑前的准备工作
• ②及时通知桩检单位做无损检测，并提供 工程名称、里程、墩号、桩径、桩长、各 桩灌注时间、混凝土等级、桩位平面示意 图。检测时请现场监理旁站。
• ③桩检时现场质检工程师必须到位，记好 施工日志。
• 2 模板施工
• 2.1 地系梁施工采用大块钢模板， 用钢管支 架进行加固。必须确保模板有足够的强度、刚 度和稳定性，能够承受浇筑混凝土的重力、侧 压力及施工中可能存在的各项荷载。
• 2.2 模板间的接缝处用双面胶带贴密实，不 得产生漏浆。模板与混凝土的接触面必须平整 光滑，并在模板表面涂刷脱模剂，模板上的重 要拉杆采用螺纹钢杆并配以垫圈，伸出混凝土 外露面的拉杆可以采用端部可拆卸的钢丝杆。
• 2.3 模板加固采用钢管支架配合木撑加固。其中 竖向钢管的间距为0.6m,然后在外侧横向加箍两根 并排竖向间距0.6m,四角的钢管用扣件锁死,地系 梁顶上用钢管对拉和三角锁死,横向钢管外设 10×10cm木撑，一端支撑模板，一端支撑在基坑 边坡的方木上。

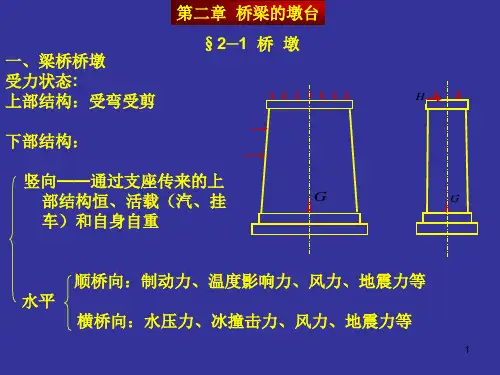

《桥梁桥墩施工》PPT演示课件
11
早期空心墩仿照竹节构造，每隔一定高度 设置一道横隔板。横隔板对空心结构的抗扭有 明显作用，对薄壁的稳定也有帮助。但内力分 析和模型试验证明，一般空心墩所受扭矩很小， 薄壁的局部稳定一般不控制设计。因此现在的 趋势是不设或少设横隔板，这样对对滑模施工 更为方便。空心式桥墩的顶部可设置实体段， 以便布置支座，均匀传力并减少对空心墩壁的 冲击。实体段的高度取1～2m。墩身与底部或 顶面交界处，为改善应力集中，应采用墩壁局 部加厚或设置实体段的措施。图为南昆线清水 河桥空心高墩(墩高100m)的构造图。
Ⅱ
Ⅱ
侧面Ⅰ-Ⅰ
Ⅰ
Ⅰ
墩身实 体段
预应力筋孔
量泥沙和可能有船舶、冰、漂
流物撞击的河流
Ⅱ-Ⅱ
隔板块件
基本块件
中应用．
9
南 昆 线 清 水 大 桥
10
南昆线清水大桥的总体布置图
南宁
1700 3275 3270
7280
12800
昆明
7285
100 196
300 3600 5600 8600
10000
1000
缺点：圬工体积大，自重和阻水面积大，要求地基土承载力较高．
适用条件： 较大的大、中型桥梁（跨度大、受支座反力大、增加自重和稳定
性） b. 流冰、漂流物较多的河流中，因体积大不怕碰撞． c. 砂石料方便地区，可就地取材．
2
松花江铁路大桥 3
co莱茵河桥是战后德国修建的第一座细长的钢箱梁桥，以代替原来受毁坏的悬索桥。主梁 高度在支座处为7.8m，跨中为3.3m，相应的细长比为1：24和1：56。主桥采用正交异4 性 板，钢筋混凝土磨耗层。
锥坡
侧墙
台帽 台身
桥梁系梁、墩柱、盖梁施工技术培训PPT课件
桥梁墩柱即土木工程中用于承载上部结构物的下部承 重物。墩柱截面多为圆形，也有椭圆形、方形、 曲线形、抛物线形等异性墩柱。在公路桥、铁路 桥、人行道等桥梁、立交桥、匝道桥、天桥等工 程中是重要的组成部分。
桥梁系梁、墩柱、盖梁施工技术培训
17
墩柱施工流程图
桥梁系梁、墩柱、盖梁施工技术培训
14
脱模和砼养生
砼强度达到20%时，即可拆除侧模。拆除模板时，须轻吊轻放，防止碰撞构件和模板变形。 拆除后的模板擦油检修后，按次序存放或运至下一个工作面。
桥梁系梁、墩柱、盖梁施工技术培训
15
基坑回填
基坑回填应及时，使场地整洁有序，达到文明施工的目的。应特别注意上部结构为现浇梁 的墩底系梁基坑回填，须分层夯实。
桥梁系梁、墩柱、盖梁施工技术培训
18
测量放样
利用全站仪准确定墩柱的中轴线、四周边结及支立模板边线，并加以防护桩以备墩柱中 心复位用。据测出的墩周线，复测墩柱底标高，采用高标号砂浆在墩柱外边线找平，以利支 模。
桥梁系梁、墩柱、盖梁施工技术培训
19
搭设脚 手架
脚手架采用钢支架，为了使脚 手架立于稳固可靠的地基上，防止不均匀沉陷造成脚 手架不 稳 ，因此脚手架地基要进行夯实，上面角设截面为30*20cm的方木，支架位于方木上，脚手架 施工高度与墩柱施工高度同步，比墩柱高1.5m的安全护栏高度。
桥梁系梁、墩柱、盖梁施工技术培训
12
混凝土浇筑
再次检查各部尺寸及预埋立柱钢筋绑扎焊接情况，合格后即可进行砼浇筑工作。砼浇筑 宜分层进行，用插入式振动器分层振捣，应在前层砼初凝前将次层砼振捣密实，并应特别注 意桩顶处砼振捣密实。砼浇筑时，应留有试块，并做好标识。
桥梁系梁、墩柱、盖梁施工技术培训
桥梁系梁、墩柱、盖梁施工技术培训课件
系梁的质量符合设计要求。
03 墩柱施工技术
墩柱施工材料
混凝土
选择高强度混凝土，确保 墩柱的抗压和耐久性能。
钢材
使用高质量的钢材，如优 质碳素钢或合金钢，确保 结构的稳定性和安全性。
辅助材料
包括模板、钢筋、预埋件 等，应符合相关标准和设 计要求。
墩柱施工方法
浇筑法
拼装法
根据设计图纸，将混凝土浇筑到模板 内，经过养护后形成墩柱。
。
施工人员需经过专业培训，掌握 相关技能和知识，确保能够正确
操作设备和工具。
严禁酒后作业、疲劳作业等危险 行为，保持施工人员的良好状态
。
安全事故应急处理
制定安全事故应急预案，明确应急组 织、救援程序和救援措施。
加强施工人员安全教育，提高施工人 员的安全意识和应急处理能力，确保 在事故发生时能够迅速、有效地应对 。
钢材
采用高质量的钢材，如优 质碳素钢或合金钢，确保 系梁的承载能力和稳定性 。
连接材料
如焊条、螺栓等，应符合 相关标准和规范，以确保 系梁各部分连接牢固。
系梁施工方法
预制法
将系梁在预制场进行预制，然后 运输到施工现场进行安装，这种
方法可以缩短施工周期。
浇筑法
在施工现场进行系梁的浇筑施工， 需要搭设模板、绑扎钢筋等工序， 完成后进行养护。
将预制好的墩柱段运输到现场，通过 拼装形成完整的墩柱。
预制法
在预制场内制作好墩柱，然后运输到 施工现场进行安装。
墩柱施工质量控制
模板制作与安装
确保模板的尺寸、平整度和强 度符合要求，防止浇筑过程中
出现漏浆或变形。
混凝土质量控制
对混凝土的配合比、原材料、 搅拌和运输等环节进行严格控 制，确保混凝土质量。
03 墩柱施工技术
墩柱施工材料
混凝土
选择高强度混凝土，确保 墩柱的抗压和耐久性能。
钢材
使用高质量的钢材，如优 质碳素钢或合金钢，确保 结构的稳定性和安全性。
辅助材料
包括模板、钢筋、预埋件 等，应符合相关标准和设 计要求。
墩柱施工方法
浇筑法
拼装法
根据设计图纸，将混凝土浇筑到模板 内，经过养护后形成墩柱。
。
施工人员需经过专业培训，掌握 相关技能和知识，确保能够正确
操作设备和工具。
严禁酒后作业、疲劳作业等危险 行为，保持施工人员的良好状态
。
安全事故应急处理
制定安全事故应急预案，明确应急组 织、救援程序和救援措施。
加强施工人员安全教育，提高施工人 员的安全意识和应急处理能力，确保 在事故发生时能够迅速、有效地应对 。
钢材
采用高质量的钢材，如优 质碳素钢或合金钢，确保 系梁的承载能力和稳定性 。
连接材料
如焊条、螺栓等，应符合 相关标准和规范，以确保 系梁各部分连接牢固。
系梁施工方法
预制法
将系梁在预制场进行预制，然后 运输到施工现场进行安装，这种
方法可以缩短施工周期。
浇筑法
在施工现场进行系梁的浇筑施工， 需要搭设模板、绑扎钢筋等工序， 完成后进行养护。
将预制好的墩柱段运输到现场，通过 拼装形成完整的墩柱。
预制法
在预制场内制作好墩柱，然后运输到 施工现场进行安装。
墩柱施工质量控制
模板制作与安装
确保模板的尺寸、平整度和强 度符合要求，防止浇筑过程中
出现漏浆或变形。
混凝土质量控制
对混凝土的配合比、原材料、 搅拌和运输等环节进行严格控 制，确保混凝土质量。
桥梁系梁墩柱盖梁施工技术培训ppt正式完整版
模板安装
模板安装前需进行试拼，确保模板拼缝严密、平整；安装时应采用定位销、拉杆等措施，保证模板位置准确、牢 固可靠。
2024/1/28
26
混凝土浇筑与养护措施
混凝土浇筑
混凝土浇筑前应检查模板、钢筋等是否符合要求；浇筑时应采用分层浇筑、振捣密实等措施，保证混 凝土密实度。
混凝土养护
混凝土浇筑完成后应及时进行养护，采用覆盖保湿、洒水养护等措施，保证混凝土强度稳定增长。同 时，应根据气候条件采取相应的保温或降温措施，防止混凝土出现裂缝等问题。
严格遵守施工现场的消防安全 规定，配备足够的消防器材， 确保火灾等紧急情况得到及时 处理。
38
高空作业安全防护措施
01
高空作业人员必须佩戴 安全带，并正确使用安 全绳、安全网等防护设 施。
2024/1/28
02
在高空作业区域设置明 显的安全警示标志，提 醒人员注意安全。
03
04
定期对高空作业设施进 行检查和维护，确保其 稳定性和安全性。
7
施工流程简介
施工前准备
熟悉施工图纸和技术要求；
制定施工方案和进度计划；
2024/1/28
8
施工流程简介
准备施工材料和设备。
基础施工
进行地质勘察和地基处理；
2024/1/28
9
施工流程简介
浇筑基础混凝土并养护；
安装基础预埋件。
墩柱施工
2024/1/28
10
施工流程简介
搭设脚手架和模板支 架；
验收标准和程序
要点一
验收标准
墩柱、盖梁的外观质量、尺寸偏差、混凝土强度、钢筋保 护层厚度等各项指标均应符合设计要求和相关规范标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
凿除后的桩顶平整、干净、无松散和破损现象，以利桩与砼紧密连接。同时 小心将桩钢筋扳正，并清干净。
清理桩头照片
桩 基 超 声 波 检 测
铺设垫层
在基坑砼底部处用10cm厚C15砼找平，作为桩系梁底模。在其上放 出设计位置线，即可绑扎钢筋。
钢筋制作与绑扎
钢筋制作与绑扎时，须严格遵守设计尺寸要求。将砼保护层块绑扎 固定在钢筋上，确保达到设计的保护层厚度。
螺纹套筒
模板施工
墩柱模板采用大块组合定型钢模板，模板面板厚度不小于6mm，单节高度2-3m，模板连 接采用M24螺栓连接，尺寸按照设计断面加工，确保模板自身的强度及刚度。模板加工选择 具备多年公路桥梁钢结构加工经验的加工厂进行加工，出场前进行试拼检验，合格后运至施 工现场 。
墩柱根据高度不同施工方法不同，8m以下墩柱一次浇筑完成，大于8m高度的墩柱分段浇 筑。第一段浇注高度8-10m，安装第一节模板前，地面整平，吊装第一节模板到位，用螺栓 连接牢固，依次吊装模板到位并用螺栓连接牢固。模板吊装连接完，模板上口用缆绳锁定， 缆绳用地锚固定，中间设花篮螺丝调节。校正使模板垂直度及结构尺寸满足图纸及规范要求， 模板加固完成后，对模板进行检查，做到平面位置准确，表面无污物，砂浆及其他杂物，表 面平顺、接缝严密。
圆形墩柱钢筋共分为三种类型，墩柱主筋、加强箍筋及箍筋。钢筋安装遵循先主后次、先 下后上的原则，即先接长主筋，主筋采用滚轧丝螺纹的连接方式，主筋连接好在主筋上划加劲 箍筋定位线，按定线依次从下往上绑扎加劲箍筋。最后绑扎箍筋，箍筋螺旋形。钢筋间距按照 设计尺寸严格控制。
滚轧丝螺纹连接
滚轧丝螺纹连接施工机械
混凝土浇筑ຫໍສະໝຸດ 脱模和砼养生砼强度达到20%时，即可拆除侧模。拆除模板时，须轻吊轻放，防止碰撞构件和模板变 形。拆除后的模板擦油检修后，按次序存放或运至下一个工作面。
基坑回填
基坑回填应及时，使场地整洁有序，达到文明施工的目的。应特别注意上部结构为现浇 梁的墩底系梁基坑回填，须分层夯实。
2 墩柱施工
钢筋绑扎
墩柱施工前准确测量墩柱外轮廓的位置，并标于系梁或承台上。清理墩柱范围内系梁或承 台混凝土表面并进行凿毛处理，钢筋的加工在钢筋加工场内进行，半成品钢筋运至现场按施工 技术 规范的有关规定进行绑扎。钢筋制作绑扎根据墩柱分节施工次数进行，预留足够的搭接 长度，受力钢筋接头位置相互错开不小于35d。钢筋绑扎完成后在主筋绑扎预制混凝土垫块， 以保证保护层的厚度。
墩柱即土木工程中用于承载上部结构物的下部承 重物。墩柱截面多为圆形，也有椭圆形、方形、 曲线形、抛物线形等异性墩柱。在公路桥、铁路 桥、人行道等桥梁、立交桥、匝道桥、天桥等工 程中是重要的组成部分。
墩柱施工流程图
测量放样
利用全站仪准确定墩柱的中轴线、四周边结及支立模板边线，并加以防护桩以备墩柱 中心复位用。据测出的墩周线，复测墩柱底标高，采用高标号砂浆在墩柱外边线找平，以 利支模。
基坑开挖
桩身砼达到一定的强度后(最少7天)进行基坑开挖。在基坑开挖线以外5m处设置纵横向截 水沟将地表水排入天然水沟。基坑排水采取在基坑四周设置排水沟(0.3m*0.3m)及集水坑，并由 专人负责排除基坑积水，严禁积水浸泡基坑，基坑开挖后四侧必须用钢管架围护好，悬挂安全警 示牌，土方开挖过程中边坡有可能发生滑动失稳的状况，如果发生立即停止土方挖掘，通过坡顶 立即卸载，在坡面上打入一定数量的粗钢筋或钢管，焊接钢筋网片并浇筑干硬性混凝土抹面护坡； 在坡底堆叠土包的方法处理。
搭设脚 手架
脚手架采用钢支架，为了使脚 手架立于稳固可靠的地基上，防止不均匀沉陷造成脚 手架 不稳 ，因此脚手架地基要进行夯实，上面角设截面为30*20cm的方木，支架位于方木上，脚 手架施工高度与墩柱施工高度同步，比墩柱高1.5m的安全护栏高度。
在墩台四周搭建脚 手架工作平台。为了满足工作需要搭设双排架，立杆间距1m，横杆步 距1.2m，离地面0.3m设扫地杆，剪刀撑自架体端头起以与地面45-60度角布置。工作平台顶 铺设脚手板，四周设1.5m高的安全护栏并挂设安全网。同时须在管架上预装人员上下通道。
模板施工
第一段模板混凝土浇筑完强度达到70%，绑扎完钢筋，拆除第一段顶节以下模板，第一段 模板顶节不能拆除，用于承重和定位第二段模板。安装第二段模板，第二段模板与第一段模 板顶节用螺栓连接，拼缝内夹海绵条密封，控制模板垂直度。墩柱分多段浇筑时，每次浇筑 完的顶节模板不拆除，拆除顶节以下模板往上升，直至墩柱完成。
基坑开挖主要采用人工配合机械放坡开挖：一般情况下黏土开挖放坡比1：0.5、砂类土 1：1。基坑底部周边设1.0m宽工作边，坑底预留30cm进行人工清底，开挖深度为系梁设计底标 高以下10cm(垫层)，基坑开挖渣土运至指定位置进行堆放，做好文明施工措施。
基坑防护
清理桩头
破除桩头时采用机械配合人工进行凿除，上部采用空压机凿除，下部留有 10～20cm由人工进行凿除（注意预留设计要求桩头嵌入承台内的10cm高度）。 凿除过程中不得扰动设计桩顶以下的桩身混凝土。严禁用挖掘机或铲车将桩头 强行拉断，以免破坏主筋，桩头破除时要注意保护声测管，防止声测管内落入 混凝土碎渣造成堵塞。桩头凿除完成后，试通检测管并注满清水，为桩基超声 波检测做好准备。
钢筋安装验收标准
模板安装
侧模采用工厂加工的定型钢模。每边系梁侧模分圆孤头与直板部分拼接。模板安装采 用吊车起吊移位、人工精确就位，用斜撑或对拉螺栓回定其位置。模板安装尺寸精度要符 合规范要求，接缝采用企口式，并用双面海绵条封缝，确保模板不漏浆、不变形、不移位， 从而保证砼外观质量。
混凝土浇筑
再次检查各部尺寸及预埋立柱钢筋绑扎焊接情况，合格后即可进行砼浇筑工作。砼浇 筑宜分层进行，用插入式振动器分层振捣，应在前层砼初凝前将次层砼振捣密实，并应特 别注意桩顶处砼振捣密实。砼浇筑时，应留有试块，并做好标识。
桥梁系梁、墩柱、盖梁技术培训
培训人：熊勇
昭泸高速公路彝良至镇雄段合同段 2018年4月
1 系梁施工
系梁是改善柱子及桩受力的结构，使桩或墩的整 体刚度加强。一般为条状，连接同墩号两根桩， 使两根桩或柱子连成共同受力的整体。
系梁分类 系梁施工图
1 桩系梁（地系梁） 2 柱间系梁（中系梁） 3 桩柱间系梁
清理桩头照片
桩 基 超 声 波 检 测
铺设垫层
在基坑砼底部处用10cm厚C15砼找平，作为桩系梁底模。在其上放 出设计位置线，即可绑扎钢筋。
钢筋制作与绑扎
钢筋制作与绑扎时，须严格遵守设计尺寸要求。将砼保护层块绑扎 固定在钢筋上，确保达到设计的保护层厚度。
螺纹套筒
模板施工
墩柱模板采用大块组合定型钢模板，模板面板厚度不小于6mm，单节高度2-3m，模板连 接采用M24螺栓连接，尺寸按照设计断面加工，确保模板自身的强度及刚度。模板加工选择 具备多年公路桥梁钢结构加工经验的加工厂进行加工，出场前进行试拼检验，合格后运至施 工现场 。
墩柱根据高度不同施工方法不同，8m以下墩柱一次浇筑完成，大于8m高度的墩柱分段浇 筑。第一段浇注高度8-10m，安装第一节模板前，地面整平，吊装第一节模板到位，用螺栓 连接牢固，依次吊装模板到位并用螺栓连接牢固。模板吊装连接完，模板上口用缆绳锁定， 缆绳用地锚固定，中间设花篮螺丝调节。校正使模板垂直度及结构尺寸满足图纸及规范要求， 模板加固完成后，对模板进行检查，做到平面位置准确，表面无污物，砂浆及其他杂物，表 面平顺、接缝严密。
圆形墩柱钢筋共分为三种类型，墩柱主筋、加强箍筋及箍筋。钢筋安装遵循先主后次、先 下后上的原则，即先接长主筋，主筋采用滚轧丝螺纹的连接方式，主筋连接好在主筋上划加劲 箍筋定位线，按定线依次从下往上绑扎加劲箍筋。最后绑扎箍筋，箍筋螺旋形。钢筋间距按照 设计尺寸严格控制。
滚轧丝螺纹连接
滚轧丝螺纹连接施工机械
混凝土浇筑ຫໍສະໝຸດ 脱模和砼养生砼强度达到20%时，即可拆除侧模。拆除模板时，须轻吊轻放，防止碰撞构件和模板变 形。拆除后的模板擦油检修后，按次序存放或运至下一个工作面。
基坑回填
基坑回填应及时，使场地整洁有序，达到文明施工的目的。应特别注意上部结构为现浇 梁的墩底系梁基坑回填，须分层夯实。
2 墩柱施工
钢筋绑扎
墩柱施工前准确测量墩柱外轮廓的位置，并标于系梁或承台上。清理墩柱范围内系梁或承 台混凝土表面并进行凿毛处理，钢筋的加工在钢筋加工场内进行，半成品钢筋运至现场按施工 技术 规范的有关规定进行绑扎。钢筋制作绑扎根据墩柱分节施工次数进行，预留足够的搭接 长度，受力钢筋接头位置相互错开不小于35d。钢筋绑扎完成后在主筋绑扎预制混凝土垫块， 以保证保护层的厚度。
墩柱即土木工程中用于承载上部结构物的下部承 重物。墩柱截面多为圆形，也有椭圆形、方形、 曲线形、抛物线形等异性墩柱。在公路桥、铁路 桥、人行道等桥梁、立交桥、匝道桥、天桥等工 程中是重要的组成部分。
墩柱施工流程图
测量放样
利用全站仪准确定墩柱的中轴线、四周边结及支立模板边线，并加以防护桩以备墩柱 中心复位用。据测出的墩周线，复测墩柱底标高，采用高标号砂浆在墩柱外边线找平，以 利支模。
基坑开挖
桩身砼达到一定的强度后(最少7天)进行基坑开挖。在基坑开挖线以外5m处设置纵横向截 水沟将地表水排入天然水沟。基坑排水采取在基坑四周设置排水沟(0.3m*0.3m)及集水坑，并由 专人负责排除基坑积水，严禁积水浸泡基坑，基坑开挖后四侧必须用钢管架围护好，悬挂安全警 示牌，土方开挖过程中边坡有可能发生滑动失稳的状况，如果发生立即停止土方挖掘，通过坡顶 立即卸载，在坡面上打入一定数量的粗钢筋或钢管，焊接钢筋网片并浇筑干硬性混凝土抹面护坡； 在坡底堆叠土包的方法处理。
搭设脚 手架
脚手架采用钢支架，为了使脚 手架立于稳固可靠的地基上，防止不均匀沉陷造成脚 手架 不稳 ，因此脚手架地基要进行夯实，上面角设截面为30*20cm的方木，支架位于方木上，脚 手架施工高度与墩柱施工高度同步，比墩柱高1.5m的安全护栏高度。
在墩台四周搭建脚 手架工作平台。为了满足工作需要搭设双排架，立杆间距1m，横杆步 距1.2m，离地面0.3m设扫地杆，剪刀撑自架体端头起以与地面45-60度角布置。工作平台顶 铺设脚手板，四周设1.5m高的安全护栏并挂设安全网。同时须在管架上预装人员上下通道。
模板施工
第一段模板混凝土浇筑完强度达到70%，绑扎完钢筋，拆除第一段顶节以下模板，第一段 模板顶节不能拆除，用于承重和定位第二段模板。安装第二段模板，第二段模板与第一段模 板顶节用螺栓连接，拼缝内夹海绵条密封，控制模板垂直度。墩柱分多段浇筑时，每次浇筑 完的顶节模板不拆除，拆除顶节以下模板往上升，直至墩柱完成。
基坑开挖主要采用人工配合机械放坡开挖：一般情况下黏土开挖放坡比1：0.5、砂类土 1：1。基坑底部周边设1.0m宽工作边，坑底预留30cm进行人工清底，开挖深度为系梁设计底标 高以下10cm(垫层)，基坑开挖渣土运至指定位置进行堆放，做好文明施工措施。
基坑防护
清理桩头
破除桩头时采用机械配合人工进行凿除，上部采用空压机凿除，下部留有 10～20cm由人工进行凿除（注意预留设计要求桩头嵌入承台内的10cm高度）。 凿除过程中不得扰动设计桩顶以下的桩身混凝土。严禁用挖掘机或铲车将桩头 强行拉断，以免破坏主筋，桩头破除时要注意保护声测管，防止声测管内落入 混凝土碎渣造成堵塞。桩头凿除完成后，试通检测管并注满清水，为桩基超声 波检测做好准备。
钢筋安装验收标准
模板安装
侧模采用工厂加工的定型钢模。每边系梁侧模分圆孤头与直板部分拼接。模板安装采 用吊车起吊移位、人工精确就位，用斜撑或对拉螺栓回定其位置。模板安装尺寸精度要符 合规范要求，接缝采用企口式，并用双面海绵条封缝，确保模板不漏浆、不变形、不移位， 从而保证砼外观质量。
混凝土浇筑
再次检查各部尺寸及预埋立柱钢筋绑扎焊接情况，合格后即可进行砼浇筑工作。砼浇 筑宜分层进行，用插入式振动器分层振捣，应在前层砼初凝前将次层砼振捣密实，并应特 别注意桩顶处砼振捣密实。砼浇筑时，应留有试块，并做好标识。
桥梁系梁、墩柱、盖梁技术培训
培训人：熊勇
昭泸高速公路彝良至镇雄段合同段 2018年4月
1 系梁施工
系梁是改善柱子及桩受力的结构，使桩或墩的整 体刚度加强。一般为条状，连接同墩号两根桩， 使两根桩或柱子连成共同受力的整体。
系梁分类 系梁施工图
1 桩系梁（地系梁） 2 柱间系梁（中系梁） 3 桩柱间系梁
