电流的磁效应(教案)
郴州技师学院
理论课程教师教案本（2015—2016 学年第一学期）
专业名称电气工程
课程名称电工基础
授课教师邹滔
学校郴州技师学院
授课时间2015/3/5 教者授课班级13数控课程名称电工基础授课形式新授
授课章节
名称
磁场与电磁感应授课课时2课时
使用教具ppt、黑板等
教学目的1、认识磁体与磁感线
2、了解直线电流、环形电流和通电螺线管电流的磁场，以及磁场方向与电流的关系。
3、掌握右手定则
4、了解磁场的主要物理量以及计算
教学重点右手定则磁场的主要物理量的计算教学难点右手定则磁场的主要物理量的计算
主要内容板书设计
电流的磁效应
一、磁体的性质
二、磁场
三、磁感线
四、电流的磁场
1．直线电流的磁场
甲甲
2、环形电流的磁场
课堂教学安排
教
学
过
程
主要教学内容及步骤
图2-1-7 a）条形磁铁的磁感线图2-1-7 b）条形磁铁的磁感线
图2-1-8 磁感线方向与磁场方向
2．特点
(1) 磁感线的切线方向表示磁场方向，其疏密程度表示磁场的强弱。
(2) 磁感线是闭合曲线，在磁体外部，磁感线由N极出来，绕到S极；在磁体内部，磁感线向由S极指向N极。
(3) 任意两条磁感线不相交。
说明：磁感线是为研究问题方便人为引入的假想曲线，实际上并不存在。
电磁炉，电动机是我们生活中经常见到的用电设备，电磁起动机我们在电视上经常看我们发现这些用电设备离不开电，有了电他们才能正常工作，但我们又从他们的名称上，他们的工作原理上得知，这些用电设备离不开磁。
提问：电和磁有关系吗，难道有了电就会有磁产生吗？今天我们就是要验证：电流是产生磁场？
三、电流的磁场
1．直线电流产生的磁场
奥斯特实验：把一条导线平行的放在磁针的上面，给导线通电，观察磁针偏转的情况；给导加相反的电压，观察磁针偏转的情况。
现象：
（1）导线通电后，小磁针发生偏转，调换电流的方向后，小磁针的偏转方向与先前方向相反（2）通过的电流越大，距导线越近，磁针偏转的角度愈大。
结论：
（1）通电直导线周围存在着磁场,且磁场具有方向。
规定，在磁场的任一点，小磁针N极的受向，即下磁针N极的指向，就是该点的磁场方向。
（2）通电直导线的磁场可以用安培定则来确定。
即用右手握住导线，让拇指指向电流方向，所指的方向就是磁感线的环绕方向。
2．环形电流产生的磁场
通电螺线管的极性跟电流方向的关系，可以用右手螺旋定则来判定。
电流方向
课堂训练
注意：
应用右手螺旋定则的方法和顺序：
1：查清螺线管的绕线方向。
2：标出电流在螺线管中的方向。
3：用右手螺旋定则确定螺线管的磁极方向。
巩固练习：
1、判定通电螺线管的N极和S极。
2、通电螺线管中的电流方向如图所示，则它的右端是极。
3、如图2所示，通电螺线管与条形磁铁相互吸引的是（）
N
S
N
S S
N。
电流的磁效应(教案)
电流的磁效应教学目标：1. 了解电流的磁效应的概念。
2. 掌握电流产生磁场的规律。
3. 学会使用电流表和磁场传感器进行实验。
4. 能够运用电流的磁效应解释生活中的现象。
教学内容：第一章：电流的磁效应简介1.1 电流的磁效应概念1.2 电流产生磁场的规律1.3 电流表的使用方法第二章：磁场传感器介绍2.1 磁场传感器的工作原理2.2 磁场传感器的使用方法2.3 磁场传感器的实验操作第三章：电流的磁效应实验3.1 实验目的和意义3.2 实验器材和步骤3.3 实验数据记录和分析第四章：生活中的电流磁效应现象4.1 电风扇的运行原理4.2 电磁炉的加热原理4.3 磁悬浮列车的运行原理第五章：电流的磁效应应用5.1 电磁铁的制作和应用5.2 电动机的制作和应用5.3 发电机的制作和应用教学方法：1. 采用问题驱动的教学方法，引导学生主动探究电流的磁效应。
2. 通过实验和生活中的实例，让学生直观地感受电流的磁效应。
3. 利用多媒体辅助教学，展示电流的磁效应的原理和应用。
教学评价：1. 课堂问答：检查学生对电流的磁效应概念的理解。
2. 实验报告：评估学生在实验中的操作能力和对实验数据的分析能力。
3. 课后作业：巩固学生对电流的磁效应的知识点掌握。
教学资源：1. 电流表和磁场传感器。
2. 实验器材：导线、电池、铁钉等。
3. 多媒体教学课件。
教学步骤：第一章：电流的磁效应简介1.1 引导学生思考电流和磁场之间的关系，引入电流的磁效应概念。
1.2 讲解电流产生磁场的规律，让学生了解电流方向和磁场方向的关系。
1.3 演示电流表的使用方法，让学生学会如何测量电流。
第二章：磁场传感器介绍2.1 讲解磁场传感器的工作原理，让学生了解磁场传感器的功能。
2.2 演示磁场传感器的使用方法，让学生学会如何操作磁场传感器。
2.3 分组实验，让学生亲身体验磁场传感器的操作和实验现象。
第三章：电流的磁效应实验3.1 讲解实验目的和意义，让学生明白实验的重要性。
初中物理教案探究电流的磁效应
初中物理教案探究电流的磁效应初中物理教案：探究电流的磁效应I. 引言在物理学中，电流和磁场是两个重要的概念。
电流的存在会带来磁效应，即磁场的产生。
本教案将引导学生通过实验来探究电流的磁效应现象，并深入理解其原理和应用。
II. 实验目的通过本实验，学生将能够：1. 掌握电流产生磁场的基本规律；2. 理解电磁铁的工作原理；3. 学会利用电流产生的磁场进行实际应用。
III. 实验材料1. 直流电源2. 电流表和电压表3. 导线4. 铁钉5. 铁丝卷6. 铁条IV. 实验步骤实验一：电流产生的磁场1. 将一条导线连接到直流电源的正极，另一条导线连接到电源的负极。
2. 将导线固定在一块木板上，使其能够垂直放置。
3. 在导线的下方放置一根铁钉或铁条。
4. 打开电源，调节电流大小，并用电流表和电压表测量电流和电压的数值。
5. 观察铁钉或铁条的运动情况，并记录实验结果。
实验二：电磁铁的制作与应用1. 将一条导线固定在一块大型绝缘板上，并将其绕成螺旋状，形成一个线圈。
2. 连接导线的两端到直流电源的正负极。
3. 在导线的中心放置一根铁丝卷或铁条，并通过打开电源来观察其吸力。
4. 调节电流大小，观察铁丝卷或铁条的磁场强度的变化，并记录实验结果。
V. 实验结果与讨论实验一：电流产生的磁场通过实验，我们发现当电流通过导线时，铁钉或铁条会被吸引，具有磁性。
而当电流停止时，磁效应也会消失。
这表明电流在通过导线时会产生磁场，磁场会对铁磁材料产生吸引力。
实验二：电磁铁的制作与应用实验中，我们制作了一个电磁铁，通过调节电流大小发现铁丝卷或铁条的磁场强度会发生变化。
我们进一步发现，通过合理的控制电流的大小，可以使电磁铁的吸力得到增强或减弱。
这为实际应用中的电磁设备设计提供了参考。
VI. 总结通过本次实验，我们深入了解了电流的磁效应，并学会了利用电流产生的磁场进行实际应用。
电流产生的磁场是电磁学中的重要概念，对于电磁设备的工作原理和应用具有重要意义。

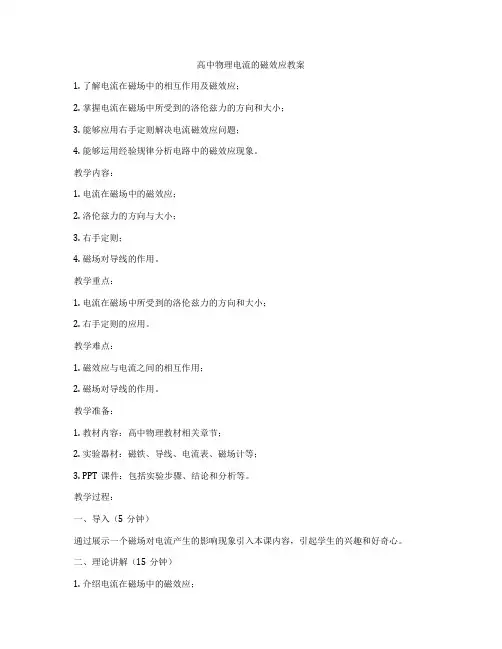

高中物理电流的磁效应教案
高中物理电流的磁效应教案1. 了解电流在磁场中的相互作用及磁效应；2. 掌握电流在磁场中所受到的洛伦兹力的方向和大小；3. 能够应用右手定则解决电流磁效应问题；4. 能够运用经验规律分析电路中的磁效应现象。
教学内容：1. 电流在磁场中的磁效应；2. 洛伦兹力的方向与大小；3. 右手定则；4. 磁场对导线的作用。
教学重点：1. 电流在磁场中所受到的洛伦兹力的方向和大小；2. 右手定则的应用。
教学难点：1. 磁效应与电流之间的相互作用；2. 磁场对导线的作用。
教学准备：1. 教材内容：高中物理教材相关章节；2. 实验器材：磁铁、导线、电流表、磁场计等；3. PPT课件：包括实验步骤、结论和分析等。
教学过程：一、导入（5分钟）通过展示一个磁场对电流产生的影响现象引入本课内容，引起学生的兴趣和好奇心。
二、理论讲解（15分钟）1. 介绍电流在磁场中的磁效应；2. 讲解洛伦兹力的方向与大小；3. 说明右手定则的原理和应用。
三、实验操作（20分钟）1. 实验一：探究磁场对于导线的作用；2. 实验二：利用右手定则验证电流在磁场中的相互作用；3. 实验三：测量电流在磁场中受到的洛伦兹力的大小。
四、讨论与总结（10分钟）1. 学生对实验结果进行分组、比较和讨论；2. 总结电流在磁场中的磁效应规律；3. 引导学生总结掌握的知识点。
五、作业布置（5分钟）布置相关习题或思考题，巩固学生的知识。
教学反馈：对学生掌握情况进行诊断性评价，及时了解学生存在的问题和困惑，为下一堂课的教学提供参考。
扩展延伸：鼓励学生自主学习，深入了解电流的磁效应在现实生活中的应用和意义，拓展学生的思维和认知范围。
电流的磁效应教案
电流的磁效应教案教案标题：电流的磁效应教案目标：1. 了解电流在磁场中产生的磁效应。
2. 掌握安培定则和洛伦兹力的概念。
3. 能够解释电磁感应现象。
教案步骤：引入活动：1. 向学生展示一张描绘电流通过导线时的磁场图。
2. 引导学生思考：电流和磁场之间是否有关系？磁场对电流有什么影响？知识讲解：3. 介绍安培定则的概念：当电流通过一条导线时，围绕导线会形成一个环绕导线的磁场。
4. 解释洛伦兹力的概念：当有电流通过导线时，导线中的电子受到磁场力的作用，产生力的方向垂直于电流方向和磁场方向。
5. 解释电磁感应现象：当导体在磁场中运动或磁场发生变化时，会在导体中产生感应电流。
实验演示：6. 进行实验演示，使用一个直流电源、导线和磁铁。
7. 将导线连接到直流电源，然后将导线放置在磁铁附近。
8. 观察导线受到的力和磁场的关系，进一步验证洛伦兹力的概念。
讨论和练习：9. 引导学生讨论电流和磁场之间的关系，以及洛伦兹力对电流的影响。
10. 给学生一些练习题，帮助他们巩固所学知识。
拓展活动：11. 引导学生思考电磁感应在现实生活中的应用，如发电机、电动机等。
12. 鼓励学生进行小组讨论，分享他们对电磁感应应用的理解和想法。
总结：13. 总结本节课所学的内容，强调电流的磁效应和洛伦兹力的重要性。
14. 鼓励学生继续探索电磁学的相关知识，并提出问题供下节课讨论。
教学资源：- 描绘电流通过导线时的磁场图- 直流电源、导线和磁铁的实验装置- 练习题和解答评估方式：- 学生参与讨论和回答问题的积极性- 练习题的完成情况和准确性教案提供的是一个基本的框架，具体的教学内容和教学资源可以根据教师的实际情况进行调整和补充。
同时，根据教育阶段的不同，可以适当调整教学内容的深度和难度，以满足学生的学习需求。
电流的磁效应(教案)
电流的磁效应一、教学目标1. 让学生了解电流的磁效应的概念，知道电流周围存在磁场。
2. 引导学生通过实验观察电流的磁效应，培养学生的观察能力和实验能力。
3. 帮助学生理解电流的磁效应在实际生活中的应用，提高学生的学习兴趣和实际操作能力。
二、教学内容1. 电流的磁效应概念2. 奥斯特实验3. 电流磁场方向的规定4. 电流的磁效应在生活中的应用5. 课堂练习与拓展三、教学重点与难点1. 教学重点：电流的磁效应的概念，奥斯特实验，电流磁场方向的规定。
2. 教学难点：电流磁场方向的公式的理解与应用。
四、教学方法1. 采用问题驱动的教学方法，引导学生通过实验观察电流的磁效应。
2. 运用小组合作学习，培养学生的团队协作能力和沟通能力。
3. 利用多媒体教学，生动形象地展示电流的磁效应的实验现象。
五、教学准备1. 教师准备：电流的磁效应的相关教学资料，实验器材（如电流表、电压表、导线、开关、磁针等）。
2. 学生准备：预习电流的磁效应的相关知识，了解奥斯特实验的原理。
教学环节| 教师活动| 学生活动| 设计意图--| --| --|导入新课| 教师通过问题引出电流的磁效应，激发学生的学习兴趣。
| 学生认真听讲，思考问题。
| 引导学生关注本节课的学习内容。
实验观察| 教师讲解奥斯特实验的原理和操作步骤，引导学生观察实验现象。
| 学生分组进行实验，观察电流的磁效应。
| 培养学生的观察能力和实验能力。
知识讲解| 教师讲解电流的磁效应的概念和电流磁场方向的规定。
| 学生认真听讲，记录重点知识。
| 帮助学生理解电流的磁效应的基本原理。
应用拓展| 教师展示电流的磁效应在生活中的应用实例。
| 学生分组讨论，分享自己的见解。
| 提高学生的学习兴趣和实际操作能力。
课堂小结| 教师总结本节课的主要内容，强调重点知识。
| 学生整理学习笔记，总结收获。
| 帮助学生巩固所学知识。
六、教学环节| 教师活动| 学生活动| 设计意图--| --| --|课堂练习| 教师布置针对本节课知识点的练习题，巩固学生对电流的磁效应的理解。
电流的磁效应实验教案观察电流通过导线时的磁场变化
电流的磁效应实验教案观察电流通过导线时
的磁场变化
一、实验目的：
通过观察电流通过导线时的磁场变化，探究电流的磁效应。
二、实验器材与材料：
1. 直流电源
2. 导线
3. 纸片
4. 磁铁
三、实验原理：
根据安培定理，电流通过导线会产生磁场。
当电流通过导线时，磁铁靠近导线，磁铁会受到力的作用。
四、实验步骤：
1. 将直流电源连接好，调节合适的电流大小。
2. 在导线附近放置一块磁铁。
3. 观察磁铁与导线的相互作用。
五、实验结果：
1. 当电流通过导线时，磁铁会受到力的作用，向导线方向移动。
2. 移动磁铁时，导线会受到力的作用，受力的方向与移动磁铁的方向相反。
六、实验结论：
电流通过导线时会产生磁场，并且磁场会对附近的磁铁产生力的作用。
根据实验结果，当电流通过导线时，磁铁会受到力的作用。
根据安培定理可以得知，电流产生的磁场与电流方向垂直，并且遵循右手定则。
七、实验拓展：
1. 可以尝试改变电流的大小，观察磁铁受力的变化。
2. 可以尝试改变导线的形状，观察磁场的变化。
3. 可以将多个导线放置在一起，观察磁场的叠加效应。
实验教案结束，希望以上内容能对您有所帮助。
电流的磁效应(教案)
电流的磁效应一、教学目标1. 让学生了解电流的磁效应的概念，知道电流周围存在磁场。
2. 让学生掌握电流磁场的方向规律，能运用安培定则判断电流的磁场方向。
3. 培养学生动手实验、观察现象、分析问题的能力。
二、教学重点1. 电流的磁效应概念。
2. 安培定则的应用。
三、教学难点1. 电流磁场方向的判断。
2. 实验操作技巧。
四、教学准备1. 实验器材：电流表、电磁铁、铁屑、导线、电源、开关等。
2. 教学工具：PPT、黑板、粉笔等。
五、教学过程1. 导入新课通过复习磁场的基本概念，引导学生思考电流与磁场的关系，激发学生学习兴趣。
2. 知识讲解讲解电流的磁效应，介绍奥斯特实验，让学生了解电流周围存在磁场。
3. 实验演示进行实验演示，让学生观察电流磁场的现象，引导学生运用安培定则判断电流的磁场方向。
4. 课堂练习布置练习题，让学生运用所学知识分析问题，巩固电流的磁效应和安培定则。
5. 总结拓展总结本节课所学内容，引导学生思考电流磁场在实际应用中的重要性，拓展学生知识视野。
6. 课后作业布置作业，让学生进一步巩固电流的磁效应和安培定则。
六、教学内容1. 引导学生了解电磁铁的概念，掌握电磁铁的工作原理。
2. 讲解电磁铁的磁场特点，引导学生学会调节电磁铁的磁性强弱。
七、教学方法1. 采用实验演示法，让学生直观地了解电磁铁的原理和特点。
2. 运用讲解法，详细解析电磁铁的磁场分布和磁性强弱调节方法。
八、教学步骤1. 讲解电磁铁的概念，介绍电磁铁的组成部分。
2. 进行实验演示，让学生观察电磁铁的磁场特点。
3. 引导学生学会调节电磁铁的磁性强弱，掌握相关技巧。
4. 布置实践任务，让学生亲自动手操作，巩固电磁铁的使用方法。
九、教学评价1. 课后作业：检查学生对电磁铁原理和使用的掌握情况。
2. 课堂表现：观察学生在实验操作中的表现，评价学生的动手能力和问题解决能力。
十、教学反思本节课通过讲解和实验，使学生了解了电磁铁的原理和特点，掌握了电磁铁的使用方法。
电流的磁效应大学教案
课程类型：物理实验课教学对象：大学物理专业学生教学目标：1. 理解电流的磁效应基本原理；2. 掌握使用电流表和磁针进行实验的方法；3. 通过实验验证安培环路定理；4. 培养学生分析实验数据、总结实验规律的能力。
教学重点：1. 电流的磁效应原理；2. 安培环路定理的应用。
教学难点：1. 实验数据的处理和分析；2. 理解并应用安培环路定理。
教学准备：1. 电流表、磁针、导线、电源、螺线管、铁芯等实验器材；2. 计算器、记录本、笔等；3. 多媒体课件。
教学过程：一、导入1. 引导学生回顾电磁学的基本知识，如电场、磁场等；2. 提出问题：电流是否会产生磁场？如果产生，如何产生？二、讲解电流的磁效应原理1. 介绍电流的磁效应基本原理，包括安培环路定理；2. 通过动画或实物演示，让学生直观地理解电流产生磁场的现象。
三、实验演示1. 实验一：验证通电螺线管磁场的方向a. 将通电螺线管放置在磁针附近；b. 观察磁针的偏转方向，确定螺线管磁场的方向；c. 记录实验数据。
2. 实验二：验证安培环路定理a. 在通电螺线管外绕一圈导线，形成闭合回路；b. 通过电流表测量回路中的电流；c. 利用安培环路定理计算螺线管内磁场强度；d. 将计算结果与实验数据进行比较。
四、数据分析与讨论1. 分析实验数据，验证安培环路定理的正确性；2. 讨论实验中可能存在的误差，并提出改进措施。
五、总结1. 总结电流的磁效应原理；2. 总结安培环路定理的应用；3. 强调实验在验证物理规律中的重要性。
六、课后作业1. 查阅相关资料，了解电流的磁效应在实际生活中的应用；2. 撰写一篇实验报告，总结实验过程、结果和分析。
教学反思：1. 通过实验演示和数据分析，使学生深入理解电流的磁效应原理；2. 注重培养学生的实验操作能力和数据分析能力；3. 鼓励学生思考实验中可能存在的误差，提高学生的科学素养。
电流的磁效应(教案)
电流的磁效应(教案)第一章：电流的磁效应简介1.1 学习目标了解电流的磁效应的基本概念。
掌握电流产生磁场的原理。
1.2 教学内容电流的磁效应的概念介绍。
电流产生磁场的实验现象。
电流的磁效应在实际应用中的例子。
1.3 教学活动引入电流的磁效应的概念，引导学生思考电流与磁场之间的关系。
进行实验演示，让学生观察电流产生磁场的现象。
分析实验结果，引导学生理解电流的磁效应的原理。
第二章：安培环路定律2.1 学习目标掌握安培环路定律的内容及应用。
学会使用安培环路定律计算电流的磁效应。
2.2 教学内容安培环路定律的表述及解释。
安培环路定律的应用示例。
安培环路定律在电流的磁效应计算中的应用。
2.3 教学活动介绍安培环路定律的表述，解释其意义。
通过示例问题，引导学生学会使用安培环路定律进行计算。
应用安培环路定律到电流的磁效应问题中，进行实际计算。
第三章：电流的磁场的分布3.1 学习目标了解电流磁场分布的基本规律。
学会使用毕奥-萨伐尔定律计算电流产生的磁场。
3.2 教学内容电流磁场分布的基本规律介绍。
毕奥-萨伐尔定律的表述及解释。
毕奥-萨伐尔定律的应用示例。
3.3 教学活动介绍电流磁场分布的基本规律，引导学生理解电流磁场分布的特点。
解释毕奥-萨伐尔定律的表述，让学生学会使用该定律计算电流产生的磁场。
通过示例问题，应用毕奥-萨伐尔定律进行电流磁场分布的计算。
第四章：电流的磁效应的应用4.1 学习目标了解电流的磁效应在实际应用中的例子。
学会使用电流的磁效应进行相关装置的设计和分析。
4.2 教学内容电流的磁效应在实际应用中的例子介绍。
电流的磁效应在装置设计和分析中的应用方法。
4.3 教学活动介绍电流的磁效应在实际应用中的例子，如电磁铁、电动机等。
引导学生学会使用电流的磁效应进行相关装置的设计和分析。
通过实际案例，让学生应用所学知识解决实际问题。
第五章：电流的磁效应的综合练习5.1 学习目标巩固所学知识，提高解决实际问题的能力。
电流的磁效应 教案
电流的磁效应教案教案标题：电流的磁效应教案目标：1. 了解电流的磁效应的基本概念和原理。
2. 掌握安培环路定理和法拉第电磁感应定律的应用。
3. 能够解决与电流的磁效应相关的问题。
教案步骤：引入活动：1. 向学生介绍电流的磁效应的概念，并与他们讨论磁铁和电流之间的关系。
2. 展示一个简单的电磁铁装置，演示电流通过导线时的磁效应。
知识讲解：3. 解释安培环路定理的概念和原理，说明电流通过导线时产生的磁场的方向。
4. 解释法拉第电磁感应定律的概念和原理，说明磁场变化时导线中产生的感应电动势。
示例演练：5. 提供几个具体的示例问题，要求学生应用安培环路定理和法拉第电磁感应定律解决问题。
- 例如，一个长直导线中有电流通过，求离导线某一距离处的磁场强度。
- 例如，一个长直导线中有电流通过，另一根导线以一定速率穿过磁场，求感应电动势的大小。
实验活动：6. 组织学生进行一个简单的实验，验证电流的磁效应。
- 例如，使用一个指南针和一根导线，将电流通过导线，观察指南针的指向变化。
讨论与总结：7. 与学生讨论实验结果，并总结电流的磁效应的特点和应用。
8. 回顾安培环路定理和法拉第电磁感应定律的应用，确保学生理解和掌握。
扩展活动：9. 鼓励学生进一步探索电流的磁效应，并提出一些扩展问题，以激发学生的思考和研究兴趣。
- 例如，如果有多个平行导线中有电流通过，磁场会有何变化？- 例如，如何利用电流的磁效应制造电动机？评估与反馈：10. 设计一些评估问题或练习题，以检查学生对电流的磁效应的理解和应用能力。
11. 根据学生的回答和表现，提供及时的反馈和指导。
教案资源：- 电磁铁装置、指南针、导线等实验材料- 示例问题和练习题- 相关教材和参考资料教案延伸：- 可以引导学生进一步研究电流的磁效应在电磁感应、电动机、发电机等方面的应用。
- 可以设计更复杂的实验或项目，让学生深入了解电流的磁效应的原理和应用。
