机床电气控制技术机床电气控制技术试卷（练习题库）1、只要外加电压不变化，交流电磁铁的吸力在吸合前、后是不变的。
（）2、在反接制动的控制线路中，必须采用时间为变化参量进行控制。
（）3、频敏变阻器的起动方式可以使起动平稳克服不必要的机械冲击。
（）4、现有三个按钮，欲使它们都能控制接触器KM通电，则它们的动合触点应串联接到KM的线圈电路中。
（）5、热继电器的额定电流就是触点的额定电流。
（）6、桥式起重机上由于采用了各种电气制动，因此可以不采用电磁抱闸进行机械制动。
（）7、交流电动机的控制线路可以采用交流操作或直流操作。
（）8、电动机采用制动措施的目的是为了迅速停车和安全保护。
（）9、任何一台桥式起重机都可以采用凸轮控制器进行控制。
（）10、星三角降压起动控制线路中起动电流是全压启动电流的1/3。
（）11、测速发电机在自动控制系统中常作为测速元件使用。
（）12、电磁转差离合器中，磁极的励磁绕组通入的是正弦交流电。
（）13、两个接触器的电压线圈可以串联在一起使用。
O14、热继电器可以用来作线路中的短路保护使用。
O15、C650车床在控制电路中实现了反接串电阻制动控制。
O16、中间继电器和接触器有何异同？在什么条件下可以用中间继电器来代替接触器？17、两个I1OV的交流接触器同时动作时，能否将其两个线圈串联接到220V 电路上?为什么？18、叙述“自锁”、“互锁”电路的定义。
19、机床的种类分为（）（）（）（）和（）等。
54、关于变频调速系统：（）55、关于单闭环无静差调速系统叙述O56、生产机械对调速系统要求的静态技术指标主要有OOO o57、关于交流电动机调速方法正确的是（）。
58、交流接触器铁心上安装短路环是为了（）。
59、说明转速负反馈系统出现“静差”的原因，并提出解决的方法？60、举例说明互锁（联锁）在继电器控制线路中的作用。
61、为什么说中间继电器有记忆功能？举例说明中间继电器在机床电气控制线路中的使用？62、什么是反接制动？试说明速度继电器在反接制动中应用？63、在电动机正反转控制线路中，为什么使用互锁？怎样使用双重联锁？64、三相交流电动机起动方式有哪几种？65、较大容量的电动机可以采用哪几种降压起动方式？66、三相交流电动机电气制动方式有哪几种？67、三菱FX系列P1C中的指令：ANKANB、ORB、1D、OR的含义是什么？68、电气控制系统中常用的保护环节有哪几种？69、液压传动系统有哪几部分组成？70、断路器都有那些保护？71、接触器的作用是什么？按其主触点通过的电流可分为哪两种？72、机床电气中主令电器要有哪几种？73、低压电器常用的灭弧方法有那些？74、中间继电器和接触器有何异同？在什么条件下可以用中间继电器来代替接触器？75、两个I1OV的交流接触器同时动作时，能否将其两个线圈串联接到220V电路上？为什么？76、叙述“自锁”、“互锁”电路的定义。
机床电气控制考试题目【含答案】
机床电气控制课程考试题目（要求：答案用A4纸手写手绘，只写题号和答案，提交时间5月18日晚点名，过时不候！）一、填空：1、常用的低压电器是指工作电压在交流(1200)V以下、直流(1500)V以下的电器。
2、行程开关也称(限位)开关，可将(机械位移)信号转化为电信号，通过控制其它电器来控制运动部分的行程大小、运动方向或进行限位保护。
3、按钮常用于控制电路，(绿)色表示起动，(红)色表示停止。
4、熔断器是由(熔体和熔管)两部分组成的。
5、交流接触器是一种用来(频繁)接通或分断(主)电路的自动控制电器。
6、交流接触器共有(14)个触头，其中主触头为(6)个，辅助触头为(8)个。
7、反接制动时，当电机接近于(零)时，应及时(断开电源防止反转)。
8、双速电动机的定子绕组在低速时是(三角形)联结，高速时是(双星形)联结。
9、通常电压继电器(并)联在电路中，电流继电器(串)联在电路中。
10、在机床电气线路中异步电机常用的保护环节有(短路、过载、零压和欠压）。
11、电气原理图一般分为（主电路）和（辅助电路）两部分画出。
12、交流接触器的结构由（电磁机构）、（触头系统）、（灭弧装置）和其他部件组成。
13、电气控制系统图分为（电气原理图）、（电器元件布置图）和（电气安装接线图）三类。
14、三相异步电动机常用的电气制动方法有（能耗制动）和（反接制动）。
15、三相异步电动机常用的电气起动方法有（全压起动）和（减压起动）。
16、改变三相异步电动机旋转方向的方法是（对调任意两相）。
17、反接制动的优点是（制动迅速）18、能耗制动的优点是（制动准确、平稳、能量消耗小）19、分析控制电路的最基本方法是（查线读图法）20、主电路标号一般由（文字）和（数字）组成21、电磁结构是电磁式电器的（感测元件）元件22、触头的形式有（点接触、线接触、面接触）三种23、变极对数调速一般仅用于（笼型异步电动机）电动机24、辅助线路包括（控制回路、照明回路、信号回路、保护回路）等电路二、简答：1、电动机控制系统常用的保护环节有哪些？各用什么低压电器实现？短路保护使用熔断器和自动空气开关过载保护使用热继电器过电流保护使用过电流继电器零压和欠压保护使用自锁回路和欠电压继电器弱磁保护使用欠电流继电器断相保护使用断相保护热继电器、电压继电器、电流继电器、固态断相保护器电机智能综合保护智能综合保护装置2、电气原理图阅读的方法和步骤是什么？1、先机后电2、先主后辅3、化整为零4、集零为整、通观全局5、总结特点3、电气原理图中，说出QS、FU、KM、KS、SQ各代表什么电气元件，并画出各自的图形符号。
机床与电气控制试卷及答案
机床与电气控制试卷一、填空题（每空1分计20分）1、现代机床的动力主要由___________来提供。
2、机床电气控制的主要任务是实现对机床的___________和___________的控制，有时还要完成各种保护、冷却和照明等控制。
3、现代机床采用的调速系统有___________调速系统、___________调速系统等。
4、电器是用于接通和断开电路或对电路和电气设备进行___________、___________和调节的电工器件。
5、低压电器按照控制对象的不同，可以划分为___________电器和___________电器。
6、低压隔离开关是重要的机床电源控制部件，在有___________无___________的情况下作接通或隔离电源之用。
7、电器型号LA20-22D表示的低压电器是_______________，其中“-”前的20代表_______________，“-”后的第一个2代表_______________。
8、鼠笼式异步电动机的常用降压启动方法有：_______________、_______________、_______________。
9、机床电器维护的基本要求有：_______________ 、_______________ 、_______________ 。
二、判断题（每题1分计10分）（）1、可以用过电流继电器来做电动机的过载保护。
（）2、接触器具有欠压保护的功能。
（）3、自动开关的通断能力是指在一定的实验条件下，能够接通和分断的预期电流值。
（）4、通断能力是指低压电器在规定的使用条件下，能可靠地接通和分断的额定电流。
（）5、只要操作人员不违章操作，就不会发生电气故障。
（）6、电动机的接地装置因为不影响电动机的正常使用，所以有的时候可以不接。
（）7、CA6140型车床的主轴电动机M1因过载而停转，热继电器FR1的常闭触头是否复位，对冷却泵电动机M2和刀架快速移动电动机M3的运转没有影响。
《机床电气控制技术》试卷及答案

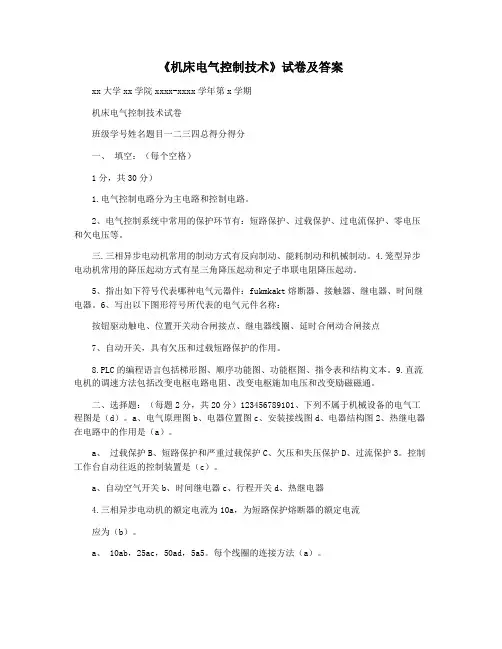

《机床电气控制技术》试卷及答案xx大学xx学院xxxx-xxxx学年第x学期机床电气控制技术试卷班级学号姓名题目一二三四总得分得分一、填空：（每个空格）1分，共30分）1.电气控制电路分为主电路和控制电路。
2、电气控制系统中常用的保护环节有：短路保护、过载保护、过电流保护、零电压和欠电压等。
三.三相异步电动机常用的制动方式有反向制动、能耗制动和机械制动。
4.笼型异步电动机常用的降压起动方式有星三角降压起动和定子串联电阻降压起动。
5、指出如下符号代表哪种电气元器件：fukmkakt熔断器、接触器、继电器、时间继电器。
6、写出以下图形符号所代表的电气元件名称：按钮驱动触电、位置开关动合闸接点、继电器线圈、延时合闸动合闸接点7、自动开关，具有欠压和过载短路保护的作用。
8.PLC的编程语言包括梯形图、顺序功能图、功能框图、指令表和结构文本。
9.直流电机的调速方法包括改变电枢电路电阻、改变电枢施加电压和改变励磁磁通。
二、选择题：（每题2分，共20分）123456789101、下列不属于机械设备的电气工程图是（d）。
a、电气原理图b、电器位置图c、安装接线图d、电器结构图2、热继电器在电路中的作用是（a）。
a、过载保护B、短路保护和严重过载保护C、欠压和失压保护D、过流保护3。
控制工作台自动往返的控制装置是（c）。
a、自动空气开关b、时间继电器c、行程开关d、热继电器4.三相异步电动机的额定电流为10a，为短路保护熔断器的额定电流应为（b）。
a、 10ab，25ac，50ad，5a5。
每个线圈的连接方法（a）。
a、只能并联b、只能串联c、根据需要可以并联或串联d、都不可以6、自动空气开关电磁脱扣器的保护作用是（b）。
a、过载保护b、短路保护c、失压保护d、过电流保护7、控制电动机反接制动的电器应是（c）。
a、电流继电器B、时间继电器C、速度继电器D热继电器8、在电动机正反转控制电路中，若两只接触器同时吸合，其后果是（b）。
机床电气控制试卷与答案
一、选择题（25*1=25分）1.Z37摇臂钻床的摇臂升，降开始前，一定先使（ A ）松开。
A.立柱B.连锁装置C.主轴箱D.液压装置2.M7475B磨床在磨削加工时，流过电磁吸盘线圈YH的电流是（ C ）。
A.直流B.交流C.单向脉动电流D.锯齿形电流3.M7475B磨床电磁吸盘退磁时，YH中电流的频率等于（ B ）。
A.交流电源频率B.多谐振荡器的振荡频率C.交流电源频率的两倍D.零4.对于M7475B型磨床，工作台的移动采用（ B ）控制。
A.点动B.点动互锁C.自锁D.互锁5.Z37摇臂钻床的摇臂回转是靠（ B ）实现A.电机拖动B.人工拉转C.机械传动D.自动控制6.z37摇臂钻床零压继电器的功能是（ A ）。
A.失压保护B.零励磁保护C.短路保护D.过载保护7.X62W万能铣床前后进给正常，但左右不能进给，其故障范围是（ A ）A.主电路正常，控制电路故障B.主电路故障，控制电路正常C.主电路控制电路都有故障D.以上答案都不对8.X62W万能铣床工作台各个方向的限位保护是靠限位挡铁碰撞（ B ）完成的A.限位开关B.操作手柄C.限位开关或操作手柄D.报警器，提醒操作者9.X62W万能铣床左右进给手柄向右，工作台向右进给时，上下、前后进给手柄必须处于（ C ）A.上面B.后面C.零位D.任意位置10.M7475B磨床中的电磁吸盘在进行可调励磁时，下列晶体管起作用的是（ B ）A.V1B.V2C.V3D.V411.M7475B磨床电磁吸盘在进行不可调励磁时，流过YH的电流是（ C ）A.直流B.全波整流C.半波整流D.交流12.X62W万能铣床的进给操作手柄的功能是（ C ）。
A.只操纵电器B.只操纵机械C.操纵机械和电器D.操纵冲动开关13.铣床高速切削后，停车很费时间，故采用（ D ）制动A.电容B.再生C.电磁抱闸D.电磁离合器14.T610型卧式镗床主轴进给方式有快速进给、工作进给、点动进给、微调进给几种。
机床电气控制技术试题及答案(可编辑修改word版)
机床电气控制技术试题及答案基础篇一、填空题：1、电器按动作性质分为手动和自动电器。
2、接触器的结构主要由电磁机构，触头系统，灭弧装置等组成。
3、电流继电器的励磁线圈应串接于被测量电路。
4、中间继电器具有触点对数多，容量小的特点。
5、常见的灭弧方法有电动力吹弧，窄缝灭弧室，栅片灭弧，磁吹灭弧。
6、机械开关电器在需要修理或更换机械零件前所能承受的无载操作次数，称为机械寿命。
在正常工作条件下，机械开关电器无需修理或更换零件的负载操作次数称为电寿命。
7、电气控制系统中常见的保护线路用欠压保护、过载保护、缺相保护、短路保护和电气、机械互锁等。
8.中间继电器在电路中的作用是增加触头的数目；热继电器在电路中的作用是过载保护，熔断器在控制线路中的作用是短路保护。
9.通常构成机械设备的电气工程图有电气原理图、电器位置图和安装接线图等三种。
而设计电气控制线路，常用的方法是经验设计法和逻辑设计法。
10.交流接触器从结构上看是由触头系统和灭弧装置、以及其他部分组成，通常用它可作为零压保护和欠压保护。
二、选择题1.在低压电器中，用于短路保护的电器是（ B ）。
A.过电流继电器B. 熔断器C. 热继电器D. 时间继电器2.在电气控制线路中，若对电动机进行过载保护，则选用的低压电器是（ C ）。
A.过电压继电器B. 熔断器C. 热继电器D. 时间继电器3.下列不属于主令电器的是（ D ）。
A.按钮B. 行程开关C. 主令控制器D. 刀开关4.用于频繁地接通和分断交流主电路和大容量控制电路的低压电器是（ B ）。
A.按钮B. 交流接触器C. 主令控制器D. 断路器5.下列不属于机械设备的电气工程图是（ D ）。
A.电气原理图B. 电器位置图C. 安装接线图D. 电器结构图6、接触器是一种自动控制电器，其作用是：（C ）（A）不频繁地接通或断开电路（B）频繁地接通或断开电路，但不具备任何保护功能。
（C）频繁的接通或断开电路，且具有一定的保护功能。
机床电气控制与PLC试卷及答案
《机床电气控制与PLC》试卷（A卷）考试时间：90分钟闭卷任课老师：班级：学号：姓名：成绩：一、填空题（每空1分、共26分）1、电气控制技术的拖动方式可以分为：、。
2、通常低压是指交流。
3、低压控制电器常用的具体灭弧方法有、、。
4、热继电器主要参数有、、、及。
5、笼型异步电动机的电气制动方法有：、。
6、可编程控制器主要由、、、组成。
7、PLC的输入电路大都相同，通常有三种类型。
分别为、、。
8、PLC工作时，全过程扫描一次所需的时间称为。
9、PLC工作过程分为、、、、。
二、选择题（每题2分、共20分）1、速度继电器的动作转速一般不低于（）。
A、0r/mB、120r/mC、1000r/mD、3600r/m2、( )的作用是将一个输入信号变成多个输出信号或将信号放大的继电器。
A、中间继电器B、交流继电器C、热继电器D、时间继电器3、绕线转子异步电动机一般采用（）。
A、电阻分级起动B、星形-三角形减压起动C、串电阻减压起动D、自耦变压器减压起动。
4、PLC的输出有三种形式：继电器输出，晶体管输出，晶闸管输出。
请问只能带直流负载是哪种输出形式。
（）A、继电器输出B、晶体管输出C、晶闸管输出D、其它5、在电气控制回路中，启动按键在多地控制中是（）联结。
A、串联B、并联C、既可串联又可并联D、其它6、在电气控制回路中，停止按键在多地控制中是（）联结。
A、串联B、并联C、既可串联又可并联D、其它7、熔断器具有（）保护。
A、短路B、过载C、欠压D、过电流8、热继电器具有（）保护。
A、短路B、过载C、欠压D、过电流9、交流继电器具有（）保护。
A、短路B、过载C、失压D、过电流10、低压断路器具有（）保护。
A、短路B、过载C、欠压D、过电流三、问答题（每题8分、共24分）1、熄灭电弧的主要措施有哪些？（5分）2、熔断器的选择的原则是什么？（5分）3、梯形图有哪些设计规则？（5分）四、画图题（每题5分、共10分）1、如图1所示根据X0、X1开关断开或合上状态，请画出Y0的状态。
《机床电气控制PLC》期末考试试卷附答案
《机床电气控制PLC》期末考试试卷附答案一、填空题（每空3分、共30分）1、电气控制技术的拖动方式可以分为：、。
2、通常低压是指交流，直流。
3、低压控制电器常用的具体灭弧方法有、、栅片灭弧法。
4、热继电器主要参数有热继电器额定电流、、、整定电流及调节范围。
5、笼型异步电动机的电气制动方法有：、。
二、单项选择题（每题4分，共40分）1、速度继电器的动作转速一般不低于（）。
A、0r/mB、120r/mC、1000r/mD、3600r/m2、( )的作用是将一个输入信号变成多个输出信号或将信号放大的继电器。
A、中间继电器B、交流继电器C、热继电器D、时间继电器3、绕线转子异步电动机一般采用（）。
A、电阻分级起动B、星形-三角形减压起动C、串电阻减压起动D、自耦变压器减压起动。
4、PLC的输出有三种形式：继电器输出，晶体管输出，晶闸管输出。
请问只能带直流负载是哪种输出形式。
（）A、继电器输出B、晶体管输出C、晶闸管输出D、其它5、在电气控制回路中，启动按键在多地控制中是（）联结。
A、串联B、并联C、既可串联又可并联D、其它6、在电气控制回路中，停止按键在多地控制中是（）联结。
A、串联B、并联C、既可串联又可并联D、其它7、熔断器具有（）保护。
A、短路B、过载C、欠压D、过电流8、热继电器具有（）保护。
A、短路B、过载C、欠压D、过电流9、交流继电器具有（）保护。
A、短路B、过载C、失压D、过电流10、低压断路器具有（）保护。
A、短路B、过载C、欠压D、过电流三、问答题（每题10分，共30分）1、交流接触器有哪几部分组成？说出交流接触器与交流继电器的相同及不同之处。
2、电动机的启动电流很大，在电动机启动时，能否是按电动机额定电流整定的热继电器动作？为什么？3、熔断器为什么一般不用作过载保护？机床电气控制PLC参考答案一、填空题1、单独拖动方式集中拖动2、1200V以下 1500V以下3、机械灭弧窄缝灭弧法4、相数热元件额定电流5、能耗制动反接制动二、选择题1B 2A 3C 4B 5B 6A 7A 8B 9C 10A三、简答题1、交流接触器由电磁系统、触电系统、灭弧装置、反作用弹簧、缓冲弹簧、触点压力弹簧、传动机构等部分组成继电器和接触器都是用来自动接通或断开电路的抵押电器，但是他们有很多不同之处。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
XX大学XX学院XXXX-XXXX学年第X学期
《机床电气控制技术》试卷
班级学号姓名
一、填空题：（每空1分，共30分）
1、电气控制线路分主电路和控制电路。
2、电气控制系统中常用的保护环节有：短路保护、过载保护、过电流保护、
零电压和欠电压等。
3、三相异步电动机常用制动方法有反接制动、能耗制动以及机械制动。
4、笼型异步电动机常用的降压起动方法有星－三角降压起动和定子串电阻降压起动。
5、指出如下符号代表哪种电气元器件：
FU KM KA KT 熔断器、接触器、继电器、时间继电器。
6、写出以下图形符号所代表的电气元件名称：
带动合触电的按钮、位置开关的动合触点、继电器线圈、延时闭合动合触点
7、自动开关，具有欠压和过载短路保护的作用。
8、PLC的编程语言有梯形图、顺序功能图、功能块图、指令表和结构文本。
9、直流电机的调速方法有改变电枢回路电阻、改变电枢外加电压、改变励磁磁通三种。
二、选择题：（每题2分，共20分）
1、下列不属于机械设备的电气工程图是（ D ）。
A、电气原理图
B、电器位置图
C、安装接线图
D、电器结构图
2、热继电器在电路中的作用是（ A ）。
A、过载保护
B、短路保护和严重过载保护
C、欠压、失压保护
D、过电流保护
3、控制工作台自动往返的控制电器是（C ）。
A、自动空气开关
B、时间继电器
C、行程开关
D、热继电器
4、某三相异步电动机额定电流为10A，用于短路保护的熔断器熔体额定电
流应为（ B ）。
A、10A
B、25A
C、50A
D、5A
5、各电器线圈的接法（ A ）。
A、只能并联
B、只能串联
C、根据需要可以并联或串联
D、都不可以
6、自动空气开关电磁脱扣器的保护作用是（B ）。
A、过载保护
B、短路保护
C、失压保护
D、过电流保护7、控制电动机反接制动的电器应是（ C ）。
A、电流继电器
B、时间继电器
C、速度继电器
D、.热继电器
8、在电动机正反转控制电路中，若两只接触器同时吸合，其后果是（B ）。
A、电动机不能转动
B、电源短路
C、电动机转向不定
D、电动机正常转动
9、PLC内部只能由外部信号驱动的器件是（ C ）。
A、内部继电器
B、输出继电器
C、输入继电器
D、辅助继电器
10、PLC输出继电器在程序中可供使用的触点数为（ C）。
A、1个
B、2个
C、无限个
D、3个
三、简答题：（共20分）
1、能耗制动与反接制动的优缺点？（5分）
答：P12
2、 PLC的基本结构有哪几部分组成？（5分）
答：（1）微处理器（CPU）（2）存储器（3）现场信号的输入输出接口（开关量输入接口、开关量输出接口）（4）I/O扩展接口（5）通信接口（6）电源
3、PLC中什么是扫描？扫描过程分为哪几个方面的工作？（5分）
答：P170
4、三相交流电动机的调速方法有哪几种？（5分）
答：（1）变频调速（2）变极调速（3）变转差率调速
四、设计分析题：（30分）
1、分别列举机床电气控制系统中自锁控制与互锁控制的电路。
（10分）答：自锁控制电路：
互锁控制电路：
2、根据语句表画出对应的梯形图：（10分）
答：
3、某机床有两台三相异步电动机，要求第一台电机起动运行5s后，第二台电机自行起动，第二台电机运行10s后，两台电动机均停止。
（10分）
要求：
1）两台电机都具有短路、过载保护，设计出主电路和控制电路；
2）分析其工作过程。
