（5） 电源接口 电源是计算机的动力来源。主板电源的 插座分为两种：AT电源插座和ATX电源 插座。 1)．AT电源插座 AT结构主板电源插座是12芯单列插座， 没有防错结构。AT电源插头为两个，分 别为P8和P9，在接插时应注意P8与P9两 根接地黑线相对，即黑线在中间。
AT电源插座
图3–29 AT主板串行口
图3–30 ATX结构主板上的串行口
（3） 并行口 并行口(Parallel Port)主要用来连接打印 机，有时也称打印口，采用25孔D型插 座，如图3–31所示。并行口不仅能接打 印机，也可接外置HD、外置光驱、MO 驱动器、扫描仪等。并口的工作模式有 三种，即SPP(标准模式)、EPP(增强并行 口)、ECP(扩展型并行口)，所以在连接 一些外置设备时，往往要设置并行口的 模式，才能保证设备正常的工作。ATX 结构主板将并行口已集成到主板上.
音频接口 COM2串口 PS/2键盘接口 USB接口（1，2） COM1串口
（5） 软驱接口 软驱接口主要用来连接软盘驱动器，在 主板上常标注为FDD、FDC或FLOPPY。 软盘驱动器接口插座为34针双排插座。 一个软盘驱动器接口可以接两台软盘驱 动器。
FDC接口
软驱接口
（5） IDE口 IDE(集成设备电子部件)接口主要用来 连接硬盘和光驱。早期的计算机主板上 没有IDE接口，都是通过插在主板上的 多功能卡提供，从586计算机开始，一般 都将IDE接口集成在主板上且有两个： IDE1 和 IDE2 ， 或 Primary IDE 板跳线
主板跳线是主要用于改变主板的硬件特性、控
电脑主板各个模块介绍与原理解读
电脑主板各个模块介绍与原理解读主板又称为母板,是电脑非常重要的组成部分,今天笔者来为大家介绍下主板的基本结构和所包含各个模块的功能为大家做个详细的介绍,希望对电脑爱好者学习电脑知识有帮助.相关阅读: 电脑硬件之电脑主板基础知识浅谈如果您对电脑硬件比较熟悉可以尝试看看我们提供的组装电脑配置单.一、主板的模块结构功能主板主要由CPU芯片组(Chipset)、高速缓存(Cache)、系统总线槽、RAM(内存)、系统BIOS(基本输入输出管理系统)及输入输出设备接口等组成。
主板的主要功能是支撑和协调主板上的各个功能部件运行工作，为它们提供信息通路和数据通道。
计算机的主要电路和核心部件都集成在主板上。
按其电路功能分为以下几大模块。
1．CPU模块 CPU模块包括CPU芯片、CPU插座和风扇。
CPU的类型不同，CPU的插座也不一样。
2．内存模块内存模块包括内存插槽和内存条。
内存插槽是连接和放置内存条的地方，它决定着所安装的内存条类型，目前的形式有168线槽(DI MM槽)和184线槽(RIMM槽)。
3．芯片组(Chipset) 芯片组称为控制芯片组(Chipset)，由一片或多片超大规模集成电路芯片构成。
主要包括以下功能电路。
1）总线控制器其主要功能是执行CPU的命令，根据CPU的状态信号译码出各种控制命令，并代替CPU去下达命令，送往各功能电路 2）计时/计数器计时/计数器是计算机电路中的辅助时钟发生器，用硬件电路实现分频并产生其他时钟脉冲，供给除CPU以外的其他电路使用，它产生的时钟主要有三种用途：一是系统时钟计时(System Timer CLK)，作为系统计时及时间的处理；二是内存刷新时钟(DRAM Refresh CLK)，对DRAM进行数据刷新；三是喇叭声音时钟(SPEAK CLK)，产生各种声频的时钟，用来控制扬声器发声。
3）中断控制器控制各种硬件向CPU申请中断的优先权。
4）DMA通道控制器芯片组中含有DMA通道控制器，实现8条数据通道DQR0～DQR7的控制和管理。
全面讲解电脑主板图文教程word精品文档21页
大家知道，主板是所有电脑配件的总平台，其重要性不言而喻。
而下面我们就以图解的形式带你来全面了解主板。
一、主板图解一块主板主要由线路板和它上面的各种元器件组成1.线路板PCB印制电路板是所有电脑板卡所不可或缺的东东。
它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。
一般的PCB线路板分有四层，最上和最下的两层是信号层，中间两层是接地层和电源层，将接地和电源层放在中间，这样便可容易地对信号线作出修正。
而一些要求较高的主板的线路板可达到6-8层或更多。
主板(线路板)是如何制造出来的呢？PCB的制造过程由玻璃环氧树脂(Glass Epoxy)或类似材质制成的PCB“基板”开始。
制作的第一步是光绘出零件间联机的布线，其方法是采用负片转印(Subtractive transfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。
这项技巧是将整个表面铺上一层薄薄的铜箔，并且把多余的部份给消除。
而如果制作的是双面板，那么PCB的基板两面都会铺上铜箔。
而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。
接下来，便可在PCB板上进行接插元器件所需的钻孔与电镀了。
在根据钻孔需求由机器设备钻孔之后，孔璧里头必须经过电镀(镀通孔技术，Plated-Through-Hole technology，PTH)。
在孔璧内部作金属处理后，可以让内部的各层线路能够彼此连接。
在开始电镀之前，必须先清掉孔内的杂物。
这是因为树脂环氧物在加热后会产生一些化学变化，而它会覆盖住内部PCB层，所以要先清掉。
清除与电镀动作都会在化学过程中完成。
接下来，需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上，这样一来布线就不会接触到电镀部份了。
然后是将各种元器件标示网印在线路板上，以标示各零件的位置，它不能够覆盖在任何布线或是金手指上，不然可能会减低可焊性或是电流连接的稳定性。
此外，如果有金属连接部位，这时“金手指”部份通常会镀上金，这样在插入扩充槽时，才能确保高品质的电流连接。
计算机组装基础知识-主板
5．BIOS芯片
BIOS芯片。 BIOS是微机的基本输 入/输出系统，用来对电脑硬件提供 最低层的支持，其内容集成在主板 上的一个ROM（只读存储器，早期 主板使用，其内容无法更改）或 Flash Memory（闪速存储器）上 ， 该芯片被称为BIOS芯片
2.1.3 主板的参数
芯片组 ：芯片组决定了主板前端总线频率、CPU的类型、内 存的规格和最大容量，以及扩展插槽的种类和数量等。 对CPU的支持：我们在装机时最先考虑的一般都是CPU，因 此一定要选择与之相应的主板，CPU的接口和主板插座接口 必须相同。 对内存的支持：主要体现在支持的内存规格、内存最大容量、 内存插槽数量和内存工作频率上。 接口类型和数量 ：为了使用方便，主板应提供两个IDE接口， 4个或更多SATA接口，6个或更多USB2.0接口。 扩展槽类型与数量 ：由于PCI-E接口具有比AGP高的多速度， 因此，主板上应至少提供一个PCI-E x16扩展槽，以安装显 卡。
2. 是否为集成主板
因为现在大多数主板都集成了声卡，有的 甚至集成了网卡，这里所说的集成主板主 要是针对集成显卡的主板。如果是普通家 庭用户，对计算机的要求不高，则完全可 以购买集成显卡的主板，这样不仅节约了 成本，还使电脑能发挥最大的作用。
3. 扩展性
扩展性是计算机爱好者应该考虑的问题， 有DIY（Do It Yourself）精神的计算机爱好 者喜欢给电脑增加配件，这就要求主板提 供的内存插槽和PCI插槽足够多。一般选择 有5个以上PCI插槽和支持4GB内存的主板 就可以满足这类计算机爱好者的需求。
Baby-AT型：这种主板的特征 是串口和打印口等需要用电缆 连接，然后安装在机箱后框上， 目前已经被淘汰
该主板上没有键 盘、鼠标、串口 和打印口等接口
主板常用基础知识讲解

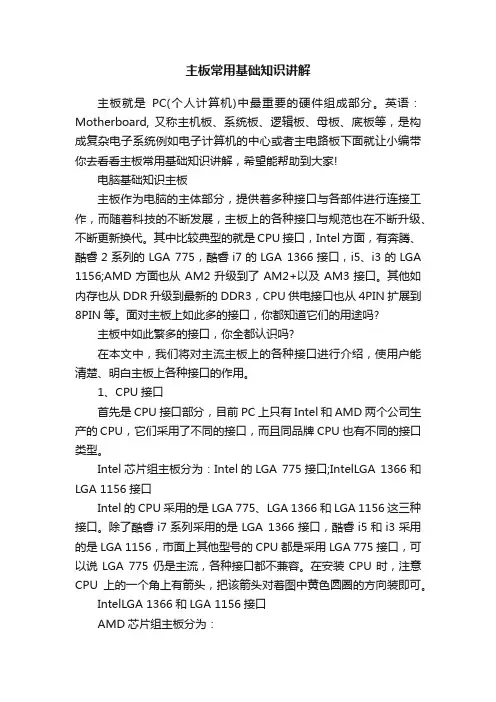

主板常用基础知识讲解主板就是PC(个人计算机)中最重要的硬件组成部分。
英语：Motherboard, 又称主机板、系统板、逻辑板、母板、底板等，是构成复杂电子系统例如电子计算机的中心或者主电路板下面就让小编带你去看看主板常用基础知识讲解，希望能帮助到大家!电脑基础知识主板主板作为电脑的主体部分，提供着多种接口与各部件进行连接工作，而随着科技的不断发展，主板上的各种接口与规范也在不断升级、不断更新换代。
其中比较典型的就是CPU接口，Intel方面，有奔腾、酷睿2系列的LGA 775，酷睿i7的LGA 1366接口，i5、i3的LGA 1156;AMD方面也从AM2升级到了AM2+以及AM3接口。
其他如内存也从DDR升级到最新的DDR3，CPU供电接口也从4PIN扩展到8PIN等。
面对主板上如此多的接口，你都知道它们的用途吗?主板中如此繁多的接口，你全都认识吗?在本文中，我们将对主流主板上的各种接口进行介绍，使用户能清楚、明白主板上各种接口的作用。
1、CPU接口首先是CPU接口部分，目前PC上只有Intel和AMD两个公司生产的CPU，它们采用了不同的接口，而且同品牌CPU也有不同的接口类型。
Intel芯片组主板分为：Intel的LGA 775接口;IntelLGA 1366和LGA 1156接口Intel的CPU采用的是LGA 775、LGA 1366和LGA 1156这三种接口。
除了酷睿i7系列采用的是LGA 1366接口，酷睿i5和i3采用的是LGA 1156，市面上其他型号的CPU都是采用LGA 775接口，可以说LGA 775仍是主流，各种接口都不兼容。
在安装CPU时，注意CPU上的一个角上有箭头，把该箭头对着图中黄色圆圈的方向装即可。
IntelLGA 1366和LGA 1156接口AMD芯片组主板分为：2009年2月中，AMD发布了采用Socket AM3接口封装的Phenom II CPU和AM3接口的主板，而AM3接口相比AM2+接口最大的改进是同时提供DDR2和DDR3内存的支持。
计算机主板介绍
新技术的应用将使得设备的性能和效率得到提高，满足用户更 高的需求。
推动数字化转型
随着数字化技术的不断发展，主板行业也将逐渐向数字化转型 ，推动整个行业的数字化进程。
THANKS
谢谢您的观看
智能化
随着人工智能和物联网技术的普及，未来的主板将更加智能化，能够更好地适应各种应用 场景的需求，提高设备的性能和效率。
可定制化
为了满足不同用户的需求，未来的主板可能会更加可定制化，用户可以根据自己的需要选 择不同的组件和功能，实现个性化的设备配置。
新技术的应用场景
01
5G技术
随着5G网络的普及，未来的主板将支持5G网络连接，使得设备能够
BIOS芯片
存储基本输入输出程序，负责硬件的初始化和控 制。
BIOS系统
POST程序
开机自检程序，检测硬件的运行状 态。
系统参数设置
允许用户修改系统参数，如时间、 日期、硬盘等。
驱动程序
提供硬件设备的驱动程序，确保设 备的正常运行。
保护程序
防止非法入侵和病毒攻击。
03
主板的接口与插槽
CPU接口
2
高频率和多核心能够提供更好的处理器性能， 这对于运行多任务和高性能计算任务非常重要 。
3
现代处理器通常采用先进的架构，如Intel的 Coffee Lake和AMD的Zen，以提高能效和性 能。
内存性能
内存性能主要取决于其速度、 容量和延迟。
DDR4内存是目前的主流，其 速度比DDR3内存更快，延迟
高性能显卡可以提供更好的游戏和图形处理性能。
05
主板的选购与使用
品牌与型号选择
知名品牌
01
选择知名品牌的主板，如ASUS、Gigabyte、MSI等，以保证
电脑主板的知识简介
电脑主板的知识简介电脑主板的知识简介主板安装在机箱内，是计算机最基本的也是最重要的部件之一。
小编整理了电脑主板的知识简介，欢迎欣赏与借鉴。
一、主板是什么？主板，又叫主机板(mainboard)、系统板(systemboard)或母板(motherboard)。
主板一般为矩形电路板，上面安装了组成计算机的主要电路系统，一般有BIOS芯片、I/O控制芯片、键盘和面板控制开关接口、指示灯插接件、扩充插槽、主板及插卡的直流电源供电接插件等元件。
所以个人认为将主板单纯的认为只是一块集成PC插槽的电路板是不确切的。
虽然现在的主板对PC性能的影响已经越来越小，但是主板就好比PC主机的骨骼和经络，选择一块具有适当功能（例如ITX主板对安装兼容性和无线功能的需求）和与其他配置相匹配的电气性能的主板还是很有必要的`，对于主板，用户主要需考兼容、稳定性、扩展即可，优先建议选择主流型号品牌主板，稳定性更有保障。
主板的板型分类：主板的板型分类是在选择主板时首先要考虑的问题之一，主板的板型会决定整台PC的大小与相应的扩展性。
台式电脑的主板板型主要通过数主板的扩展插槽数来判断，以下是目前常见的主板板型。
其中最常见的就是ATX（大板），M-ATX（小板），ITX。
ATX主板比较适合安装在中塔机箱中，M-ATX比较适合中塔迷你塔机箱，ITX主板比较适合HTPC机箱。
E-ATX、XL-ATX、HTPX则相对较少有相关产品，产品更多的集中在旗舰级产品或服务器级产品。
二、主板的灵魂：芯片组主板芯片组是什么简单的说，芯片组是主板最重要的一颗集成芯片，他决定了主板可以使用什么CPU，可以具有多少原生接口和扩展能力（主板的扩展桥接芯片也要受到芯片组扩展能力的制约）。
我们常说的H61主板，Z87主板都是说的主板芯片组的型号。
图中就是一颗INTEL的Z87芯片组。
现在除了较为古老的AM3+接口的主板外，其他的主板均已经取消了北桥，芯片组芯片就位于南桥位置。
主板技术参数详解
主板技术参数详解主板是电脑中非常关键的一个零部件，它承载着各种硬件的连接和支持功能。
下面将详细介绍主板的技术参数。
主板的尺寸：主板的尺寸决定了它能够支持的其他硬件设备的数量和尺寸。
常见的主板尺寸有ATX、ITX、Micro-ATX等，每种尺寸对应的机箱都会有相应的孔位和连接接口。
CPU接口：主板的CPU接口决定了它兼容的处理器类型。
常见的CPU 接口有Intel的LGA和AMD的AM4接口。
不同接口的主板对应不同类型的CPU。
内存插槽：主板上的内存插槽决定了它支持的内存类型和容量。
现在常见的内存类型有DDR3和DDR4，而容量则受到主板设计和插槽数量的限制。
存储接口：主板上的存储接口用于连接硬盘、固态硬盘等存储设备。
常见的存储接口有SATA（Serial ATA）和M.2，它们的版本和数量也会影响存储设备的传输速度。
USB接口：主板上的USB接口用于连接外部设备，如鼠标、键盘、摄像头等。
USB接口的版本和数量决定了设备的兼容性和传输速度。
音频接口：主板上的音频接口用于连接扬声器、耳机等声音设备。
常见的音频接口有耳机接口（3.5mm）和数字光纤接口（SPDIF）。
网口：主板上的网口用于连接局域网，实现网络通信。
常见的网口有以太网接口（RJ45）和无线网卡接口。
BIOS：主板上的BIOS用于控制硬件设备的启动和配置。
它决定了主板支持的操作系统和硬件特性，并且可以进行一些基本设置和优化。
供电接口：主板上的供电接口用于连接电源，为主板和其他硬件设备提供电力支持。
常见的供电接口有ATX 24pin和EPS 12v，它们的版本和功率等级也会影响系统的稳定性和支持能力。
除了上述主要参数外，还有一些其他的技术参数也值得了解，如主板上的散热系统（散热片、风扇等）、芯片组（North Bridge和South Bridge）、USB插针数量、PCIe插槽的分配方式（如是否支持SLI/CrossFire技术）等。
总之，主板的技术参数非常多且复杂，不同的参数组合决定了主板适用于不同的应用场景和用户需求。
