伺服控制器原理及应用

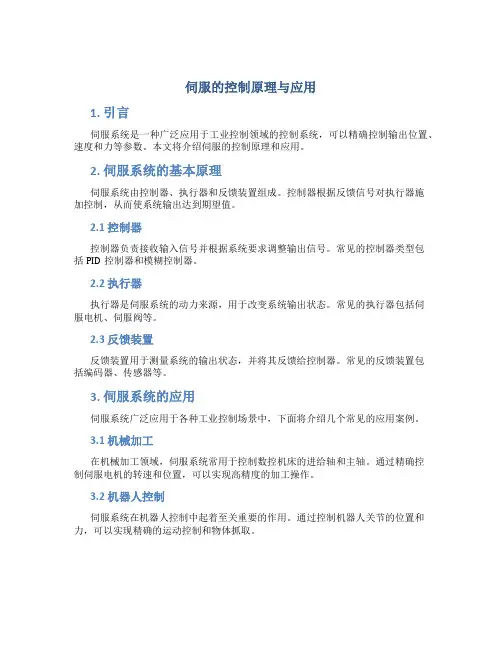

伺服的控制原理与应用
伺服的控制原理与应用1. 引言伺服系统是一种广泛应用于工业控制领域的控制系统，可以精确控制输出位置、速度和力等参数。
本文将介绍伺服的控制原理和应用。
2. 伺服系统的基本原理伺服系统由控制器、执行器和反馈装置组成。
控制器根据反馈信号对执行器施加控制，从而使系统输出达到期望值。
2.1 控制器控制器负责接收输入信号并根据系统要求调整输出信号。
常见的控制器类型包括PID控制器和模糊控制器。
2.2 执行器执行器是伺服系统的动力来源，用于改变系统输出状态。
常见的执行器包括伺服电机、伺服阀等。
2.3 反馈装置反馈装置用于测量系统的输出状态，并将其反馈给控制器。
常见的反馈装置包括编码器、传感器等。
3. 伺服系统的应用伺服系统广泛应用于各种工业控制场景中，下面将介绍几个常见的应用案例。
3.1 机械加工在机械加工领域，伺服系统常用于控制数控机床的进给轴和主轴。
通过精确控制伺服电机的转速和位置，可以实现高精度的加工操作。
3.2 机器人控制伺服系统在机器人控制中起着至关重要的作用。
通过控制机器人关节的位置和力，可以实现精确的运动控制和物体抓取。
3.3 自动化包装在自动化包装生产线上，伺服系统可以控制物体的定位和运动速度，从而实现高效的包装操作。
3.4 纺织机械在纺织机械行业，伺服系统常用于控制织机的进给和提花等操作，以实现织物的高质量生产。
4. 伺服系统的优势和挑战伺服系统具有以下优势： - 高精度控制能力，可满足精密操作需求； - 快速响应能力，适应快速变化的工作环境； - 可编程性，便于实现复杂的控制算法。
然而，伺服系统也面临一些挑战： - 成本高，需要额外的硬件和人力投入； - 需要专业的知识和技能进行调试和维护； - 在一些特殊工作环境下，可能会受到干扰或故障。
5. 结论伺服系统是一种重要的工业控制技术，具有广泛的应用前景。
通过掌握伺服系统的控制原理和应用，可以更好地应用伺服技术解决实际问题，提高生产效率和产品质量。
伺服驱动器原理_伺服驱动器的作用
伺服驱动器原理_伺服驱动器的作用伺服驱动器原理：伺服驱动器是指驱动伺服电机运动的设备。
伺服电机是由伺服控制器控制的特殊电机，通过伺服驱动器将控制信号转化为电机所需的功率信号，从而实现精准的位置和速度控制。
伺服驱动器主要由功率电路、控制电路和保护电路组成。
1.实现精准位置控制：伺服驱动器可以根据输入的位置指令控制电机的转动，精确到毫米级别。
通过反馈装置感知电机的转动情况，控制器可以动态修正指令，从而实现高精度的位置控制。
这种能力使得伺服驱动器在需要精准定位和定点移动的应用中得到广泛应用，比如自动化设备、机器人、印刷机等。
2.实现精准速度控制：伺服驱动器可以控制电机的转速，实现精准的速度控制。
通过反馈装置感知电机的速度，控制器可以根据输入的速度指令，调整电机的输出功率，使其保持所需的速度。
这种能力使得伺服驱动器在需要精确调节速度的应用中得到广泛应用，比如纺织设备、包装设备、输送带等。
3.实现负载控制：伺服驱动器可以根据负载的变化调整电机的输出功率，保持电机在负载范围内稳定运行。
通过反馈装置感知负载的变化，控制器可以调整电机的输出扭矩和速度，使其适应不同的负载情况。
这种能力使得伺服驱动器在需要处理不同负载的应用中得到广泛应用，比如起重机械、搬运设备、机床等。
4.提高系统的稳定性和响应速度：伺服驱动器具有良好的动态特性和响应速度，能够在较短的时间内响应控制信号，实现快速的跟踪和调节。
通过反馈装置感知电机的实际情况，控制器可以及时调整控制信号，使电机保持稳定运行。
这种能力使得伺服驱动器在需要高动态响应和控制精度的应用中得到广泛应用，比如自动调节系统、精密加工设备等。
总之，伺服驱动器是将控制信号转化为电机所需的功率信号，实现精准的位置和速度控制的设备。
它在工业自动化、机器人技术、机床加工等领域中起着举足轻重的作用，有效地提高了生产力和生产质量，促进了工业的发展。
伺服电机的工作原理与应用
伺服电机的工作原理与应用伺服电机是一种广泛应用于工业领域的电动机，其具有精密控制、高性能和稳定性强等特点。
本文将介绍伺服电机的工作原理以及常见的应用领域。
一、伺服电机的工作原理伺服电机通过电压信号的反馈控制来实现精确的位置、速度和力矩控制。
其工作原理主要分为以下几个方面：1. 反馈系统：伺服电机内置有编码器或传感器，用于给控制系统提供准确的反馈信息，以便实时监测和调整电机的位置、速度和力矩。
2. 控制系统：伺服电机的控制系统由控制器和执行器组成。
控制器接收反馈信号，并与预设的控制信号进行比较，生成误差信号。
根据误差信号，控制器产生适当的控制信号，通过执行器驱动电机实现位置、速度和力矩的精确控制。
3. 闭环控制：伺服电机采用闭环控制系统，通过不断地与反馈信号进行比较和调整，以保持电机输出的精确性。
闭环控制系统可以自动纠正误差，并提供稳定的转速和转矩输出。
二、伺服电机的应用领域伺服电机在各个领域有着广泛的应用，以下介绍几个常见的应用领域：1. 机床：伺服电机广泛应用于机床行业，如数控机床、车床和磨床等。
通过伺服电机的精确控制，机床可以实现高速、高精度的切削和加工，提高生产效率和产品质量。
2. 自动化系统：伺服电机在自动化系统中起着重要作用，如生产线上的机械臂、输送设备和装配机器等。
通过精确的位置和速度控制，伺服电机可以实现高效的自动化操作。
3. 3D打印：伺服电机在3D打印领域也有广泛应用。
通过伺服电机的精确控制，3D打印机可以准确地定位、定速和控制材料的进给，实现复杂结构的三维打印。
4. 机器人：伺服电机是机器人关节驱动的核心部件之一。
通过伺服电机的精确控制，机器人可以实现复杂的运动和灵活的操作，广泛应用于工业制造、医疗服务和家庭助理等领域。
5. 汽车工业：伺服电机在汽车工业中的应用也越来越广泛。
例如，伺服电机可以控制汽车的制动系统、转向系统和油门系统，提供更高的安全性和性能。
总结起来，伺服电机凭借其精确的控制和高性能，在工业领域中发挥着重要作用。
伺服原理及应用
29
4.1 AC 伺服在传送带上的应用(yìngyòng)
控制(kòngzhì)方式：速度控制(kòngzhì)模式
控制(kòngzhì)特点：让电机以参数中或者外部模拟量速度指令设定的转动速
度高精度地平稳的运行。 精细 速度范围宽 速度波动小
第三十页，共62页。
30
4.1 AC 伺服在传送带上的应用(yìngyòng)
? 编码器种类(zhǒnglèi)和结构
7
第七页，共62页。
1.3.1 伺服放大器控制(kòngzhì)回路
? 伺服控制(kòngzhì)回路
电流 环
位置(环wèi zhi)
速度 环
8
第八页，共62页。
1.3.1 伺服放大器控制(kòngzhì)回路
? 位置控制(kòngzhì)处理流程
假设(jiǎshè)脉冲指1令个为脉冲，输入时动作为：
整定/机械特性确认
采集数据 : 0.4ms x 30000 点 =12sec (J2S : 0.8ms x 1024 点 )
第二十五页，共62页。
25
3.3 伺服设置软件(ruǎn jiàn)介绍
速度 – 力矩 曲线监控功能
速度(/s力ùd矩ù)曲线(qūxiàn)数据监控
在操作模式中可以确认力矩余量
?
进行适合机械负荷的位置环路增益和速度环路增益调整。
第十三页，共62页。
13
3.1 三菱伺服产品(chǎnpǐn)介绍
? MR-J3 系列放大器型号(xínghào)构成
MR-J3- □□□-□
RJ004 兼容直线伺服电机 RJ006 兼容全闭环系统
无 单相(/dā3n相xi2ā0n0ɡ-)230VAC 1 单相 100-120VAC 4 三相 400VAC A 通用脉冲串接口 B 兼容SSCNET III ，高速串行总线 T CC LINK 连接内置定位控制
伺服控制器原理及应用课件
可能是由于电源故障、控制信号丢失或内部 组件故障等原因。
控制器运行不稳定
可能是由于机械系统振动、控制参数设置不 当或电气噪声干扰等原因。
控制器定位精度不高
可能是由于编码器故障、传动系统误差或参 数调整不当等原因。
控制器响应速度慢
可能是由于控制算法过于复杂、系统参数设 置不当或负载惯量过大等原因。
智能化
伺服控制器正不断集成智能化功能，如自适应控制、预测控制等， 以提升系统的自适应性和稳定性。
集成化
伺服控制器正趋向于与其他工业自动化设备集成，形成更高效、一 体化的控制系统。
伺服控制器应用领域展望
智能制造
伺服控制器将在智能制造领域发挥重要作用，提升制造过程的自 动化和智能化水平。
新能源
伺服控制器在新能源领域，如风能、太阳能等领域的应用将进一 步拓展。
总结词
伺服控制器可以根据不同的分类标准进行分类，如按 照电机类型、输入信号类型、控制方式等。不同类型 的伺服控制器具有不同的特点和应用场景。
详细描述
伺服控制器可以根据电机类型分为直流伺服控制器和 交流伺服控制器，也可以根据输入信号类型分为模拟 伺服控制器和数字伺服控制器。此外，按照控制方式 的不同，伺服控制器可以分为开环控制和闭环控制两 种类型。不同类型的伺服控制器具有不同的特点和应 用场景，如直流伺服控制器适用于需要快速响应的场 合，而交流伺服控制器适用于需要高精度控制的场合。
02
03
对控制器内部散热风扇 进行清洁，确保散热良好。
检查电缆连接是否牢固， 避免因振动导致松动或 断线。
04
对控制器进行周期性维 护保养，包括润滑传动 部件、清洁电气元件等。
伺服控制器的发展趋势与 展望
伺服控制系统的原理和应用
伺服控制系统的原理和应用伺服控制系统是一种广泛应用于工业自动化领域的控制系统，它能够实现对机械设备运动的高精度控制。
本文将介绍伺服控制系统的原理和应用。
一、原理伺服控制系统的基本原理是通过对反馈信号的检测和控制，实现对输出信号的精确控制。
它由三个主要组成部分构成：传感器、控制器和执行机构。
1.传感器：传感器的作用是将运动装置的位置、速度等物理量转换为电信号，以便于控制器对其进行处理。
常用的传感器有编码器、光电开关等。
2.控制器：控制器是伺服控制系统的核心部分，它根据输入信号和反馈信号的差异，计算出控制量，并输出控制信号。
常用的控制器有PID控制器、模糊控制器等。
3.执行机构：执行机构是根据控制信号进行动作的部件，它将控制器输出的信号转化为力、力矩或位置调整等具体动作，从而实现机械设备的运动控制。
执行机构常见的有伺服马达、电动缸等。
伺服控制系统通过反馈控制的方式，不断调整输出信号，使得系统能够快速、准确地响应输入信号的变化。
在控制过程中，控制器根据设定值和反馈值之间的差异，采取相应的控制算法，输出控制信号，进而使执行机构调整位置、速度或力矩。
二、应用伺服控制系统广泛应用于工业生产中的各种机械设备，如机床、印刷设备、包装设备等。
它具有以下几个主要的应用特点：1.高精度控制：伺服控制系统能够实现高精度的位置、速度和力矩控制，因此在需要精确运动控制的工业生产中得到广泛应用。
例如，机械加工行业对零件加工的精度要求较高，采用伺服控制系统能够提高加工精度和质量。
2.快速响应能力：伺服控制系统能够快速响应输入信号的变化，并通过反馈控制实现快速调节。
因此，在需要高速运动和频繁变换工作状态的设备中，伺服控制系统具备明显的优势。
例如，自动化物流设备中的输送带、机器人等，需要在短时间内实现快速移动和动作切换，伺服控制系统能够满足这些需求。
3.稳定性好：伺服控制系统具有较好的稳定性和抗干扰能力。
通过合理的控制算法和反馈机制，能够有效抑制外部干扰对系统的影响，从而保证系统的稳定性。
伺服控制的定义及应用
伺服控制的定义及应用
伺服控制是指通过反馈机制对电机或执行器等运动控制的系统进行精确的位置、速度或力控制的一种自动控制技术。
伺服控制系统由伺服电机、编码器、控制器、驱动器和负载等组成。
伺服控制被广泛应用于机器人、自动化生产线、印刷、造纸、纺织、包装、数控机床、卫星导航和航空航天等领域。
伺服控制的应用:
1. 机器人领域: 机器人需要精确控制其运动，伺服控制器能够使机器人各个关节的位置、角度、速度、加速度、力和扭矩满足精确控制的要求。
2. 自动化生产线: 在自动化生产线上，伺服控制器被广泛应用于搬运、加工和装配等环节，能够保证生产线的精度和效率。
3. 数控机床: 伺服系统的使用使数控机床中的轴向定位，切削力和调速更加精确，从而提高了加工件的精度和表面质量，降低了产品的误差和废品率。
4. 包装机械: 伺服系统被广泛应用于包装机械的送纸、定位、贴标等工作中，能够提高包装产品的精度和速度，降低误差率和糟损率。
5. 航空航天: 在飞行器的控制系统中，伺服系统的应用可以保证飞行器各个部件的运动控制精确，提高了飞行的平稳性和安全性。
6. 医疗器械: 伺服系统被应用于医疗器械的控制中，例如人工心脏、人工肾脏、到动脉方式心脏起搏器等，确保其稳定和可靠性。
伺服控制技术被广泛应用于各种自动化生产线和智能制造设备中，其高精度，高速度和高可靠性的控制特性使其成为现代工业自动化必备的技术之一。
近年来，伺服控制技术也在无人车、物联网、智能家居、工业4.0等新兴领域得到了应用，并取得了良好的效果。
伺服驱动器的原理及应用场景
伺服驱动器的原理及应用场景1. 什么是伺服驱动器？伺服驱动器是一种用于控制伺服电机运动的设备。
它能够根据输入信号对电机进行精确控制，使其能够准确地按照预定的轨迹和速度运动。
伺服驱动器通常由电机驱动器和位置反馈装置组成，并且通过闭环控制系统实现位置和速度的控制。
2. 伺服驱动器的工作原理•伺服驱动器接收来自控制器的指令信号，并将其转换为电压或电流信号，以控制伺服电机的运动。
指令信号可以是模拟信号，也可以是数字信号。
•伺服驱动器通过位置反馈装置获取伺服电机的实际位置信息，并将其与控制器发送的目标位置进行比较。
通过控制电流的大小和方向，驱动器可以控制电机的转动方向和速度。
•当伺服电机的实际位置与目标位置相差较大时，伺服驱动器会提供更大的电流来加速电机运动，当实际位置接近目标位置时，电流逐渐减小，以减缓电机的运动速度，最终精确地控制电机停在目标位置。
3. 伺服驱动器的应用场景伺服驱动器广泛应用于各种需要精确控制的自动化系统中，适用于下列场景：•工业自动化：伺服驱动器常用于工业机器人、自动化生产线、包装设备等，确保机械设备能够精确地按照预定轨迹和速度运动，提高生产效率和产品质量。
•数控机床：伺服驱动器在数控机床中起到关键作用，能够实现高精度的切削和加工操作，提高加工效率和产品质量。
•医疗设备：伺服驱动器应用于医疗器械中，如CT扫描仪、核磁共振设备等，确保设备能够精确地移动和定位，提供更准确的诊断和治疗。
•航空航天：伺服驱动器被广泛应用于航空航天领域，用于控制飞机机翼、尾翼等关键部件的运动，确保飞行器的稳定性和安全性。
•机器人：伺服驱动器是机器人关节控制的核心部件，通过精确的控制，使机器人能够完成各种复杂的动作，如抓取物体、精确定位等。
4. 伺服驱动器的优势•高精度性能：伺服驱动器通过位置反馈装置对电机进行精确控制，能够实现高精度的位置和速度控制。
•高响应速度：伺服驱动器具有快速而准确的响应速度，能够实时调整电机的运动状态，适应各种复杂的运动需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
a
10
原理图
掌握
a
11
工作原理
实际工作中，传感器ZE 用来测量实际位置（或速度等） 信号，并将其转换成对应的电信号送至BGC D-6811 伺 服控制器作为反馈信号。同时控制器还接收调节器FIC 的4～20mADC 指令信号。BGC D-6811 伺服控制器在 内部对这两个信号加以比较。所得差值反映了指令预 期位置与实际位置之间的差距，差值经过运算处理和 放大后，最终产生一个可以驱动电液伺服阀SV 的电流 信号。在伺服阀的控制下，动力油作用于伺服油缸SM， 带动阀门达到预期阀位，从而实现伺服调节的目的。 同时，伺服控制器还送出一路电流信号（4～20mA） 到控制室指示实际位置。
块组成一个控制器通道，其中左侧的为显示
器面板，右侧为控制板面板。显示器面板下
方有一个黑色开关，是该通道控制器的电源
开关，打开相应的开关其对应的通道即可进
入工作状态，显示器面板上方的方形透明窗
口即为液晶显示板，为用户提供工作参数显
示。控制板面板上装有本地控制旋钮、本地
/远程切换开关和控制器参数调节电位器。
理解
a
15
显示功能
控制器前面板上有一长方形液晶显示屏，可以提供多项实 时参数显示。
显示屏的第一行即为本地控制信号显示。它显示本地控制 信号值，其显示范围为0%～100%。
显示屏第二行是指令输入信号的大小，从左起第一项是指 令信号的大小，以mA 为单位；第二项是其百分数，从零 到百分之百，即4mA 对应0%、20mA 对应100%。
阀门控制、轴流压缩机静叶角度控制以及其它相关
的电液执行机构的伺服控制。该控制器采用大规模
集成电路作为核心技术，使时漂和温漂性能有很大
改善，同时具有使用方便、灵活，可靠性高等特点。
控制器使用了完全集成的混合信号系统级MCU 芯片
的显示控制，可通过控制器前面板的液纠错工作更加
掌握
a
12
控制功能
BGC D-6811 型伺服控制器可以驱动MOOG 阀、BD 阀 等伺服阀，配合不同变送器和伺服执行机构，可适用 于各种现场控制系统，尤其适用于TRT压差发电控制 及轴流风机静叶角度控制。控制器具有量程可调范围 宽、响应及时、跟踪准确、工作稳定等突出优点。
a
13
本地控制功能
在主控板的面板上有一只本地控制旋钮及本地/远程切 换开关，当开关切到远程时，控制器处于自动状态， 接收来自控制室或流量调节器的控制信号。当开关切 到本地时，控制器处于本地控制状态，可以通过调节 旋钮来改变控制信号的大小，粗略地实现本地控制。
显示屏第三行是位移传感器反馈信号大小（即实际阀位 值），从左起第一项是变送器输出信号的大小，以mA 为 单位，当使用电压输出型传感器时，单位为V；第二项是 其百分数，从零到百分之百。
显示屏第四行第一项是控制器输出的伺服阀电流的大小，
以mA 为单位；第二项是偏差，即指令信号和反馈信号的
差值，单位是Va 。
理解 16
理解
通道一参数，本地控制信号为50%，指令信号输入为 16mA，百分之七十五，反馈信号输入为8mA，百分之 二十五，伺服阀电流为16mA，偏差为5V。
a
3
特点
伺服控制器功率器件普遍采用以智能功率 模块（IPM）为核心设计的驱动电路,IPM 内部集成了驱动电路,同时具有过电压、过 电流、过热、欠压等故障检测保护电路,在 主回路中还加入软启动电路,以减小启动过 程对驱动器的冲击。
伺服控制器也是伺服系统的核心，它的精 度决定了伺服控制系统的整体精度。
理解
a
9
控制器内部采用插拔结构，每个通道由一块母线板和 插在它上面的2块功能板组成，从左往右依次位：通道 一的数字板、控制板，通道二的数字板、控制板，通 道三的数字板、控制板，其中每个通道的数字板隐藏 在显示器面板后，控制板可在外面看到。它们的功能 如下：
控制板（CONTROL）：控制器的核心，是实现伺服 控制的关键部件，它的工作点一旦调好后，用户切勿 再动，否则，可能会使系统失控。
a
4
电机伺服控制原理
功率驱动单元首先通过三相全桥整流电路对输入 的三相电或者市电进行整流，得到相应的直流电。 经过整流好的三相电或市电，再通过三相正弦 PWM电压型逆变器变频来驱动三相永磁式同步交 流伺服电机。功率驱动单元的整个过程可以简单 的说就是AC-DC-AC的过程。整流单元（AC-DC） 主要的拓扑电路是三相全桥不控整流电路。
a
1
一、概述 二、BGC-6811型伺服控制器 三、ZETA型伺服控制器
a
2
概述
伺服控制器是用来控制伺服马达或伺服执行器的 一种器件，一般是通过位置、速度和力矩三种方 式对伺服执行器进行控制，实现高精度的传动系 统定位。 从结构上看，伺服电机的伺服控制器和 变频器差不多，但对元器件的要求精度和可靠性 更高。目前主流的伺服控制器均采用数字信号处 理器（DSP）作为控制核心，可以实现比较复杂的 控制算法，实现数字化、网络化和智能化。
简便。控制器接收指令信号及反馈信号经过运算及
功率放大后送出控制信号控制伺服阀，同时提供指
令信号丢失、反馈信号丢失报警功能及4～20mA 阀
位指示信号。
a
7
本控制器为三通道伺服控制器，内含三套相互关联、 又可独立工作的控制器，可同时控制三个电液伺服系 统。
a
8
DGC-6811伺服控制器前面板共六块，每二
掌握
a
14
报警功能
指令信号丢失报警功能 在控制器后面板，有提供报警输出的端子，触点容量 为24VDC、0.3A。当指令控制信号低于3.5mA 时，控 制器产生报警输出，触点闭合。
反馈信号丢失报警功能 在控制器后面板，有提供反馈信号丢失报警输出的端 子，触点容量为24VDC、0.3A。当反馈信号低于 3.5mA 时，控制器产生报警输出，触点闭合。
a
5
因此，伺服控制器具有控制器具有量程可调范围
宽、响应及时、跟踪准确、工作稳定等突出优点， 在精密控制系统中发挥着重要作用，下面我以TRT 所用到的BGC-6811和ZETA两种伺服控制器进行介 绍。
a
6
BGC-6811型伺服控制器
BGC D-6811 型伺服控制器主要适用于TRT 压差发电
