初三物理欧姆定律专项测试题及答案一、选择题1．如图甲所示的电路，在滑动变阻器R2的滑片P从B向A滑动的过程中，电压表与电流表示数的变化如图乙所示，则下列说法中正确的是（）A. 的阻值是B. 当电流表的示数是时，接入电路的阻值是C. 电源电压是16VD. 该电路的最大电功率为【答案】 A【解析】【解答】解：A、C、由乙图知，当滑动变阻器接入电路电阻最大时，两端电压最大，为14V；此时电路电流最小，为0.2A，因为I= ，所以滑动变阻器的最大阻值为R2= = =70Ω。
根据题意得：解得．A符合题意，C不符合题意；B、当电路电流为I′=0.4A时，电路总电阻为R′= = =45Ω，所以滑动变阻器接入电路的电阻为R2′=R′-R1=45Ω-20Ω=25Ω．此选项错误；D、电路消耗的最大功率为P最大=UI最大=18V×0.9A=16.2W．此选项错误。
故答案为：A【分析】结合电路图，理清元件的连接方式及电表的测量对象，由U-I图像可知，当滑动变阻器接入电路电阻最大时，两端电压最大，为14V；此时电路电流最小，为0.2A；当滑动变阻器接入电路电阻最小时，两端电压为0；电路电流最大，为0.9A.根据欧姆定律和串联电路特点列方程组得到电源电压和定值电阻的阻值；利用公式P=UI得到电路最大功率.2．小灯泡L的额定电压为3V，它的I﹣U图象如图甲所示，把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5V；再将滑片P 向左移动直到电压表示数为3V．已知电源电压恒定，滑动变阻器的铭牌上标有“10Ω2A”．下列说法中错误的是（）A. 电源电压为4.5VB. 小灯泡的额定功率为1.5WC. 小灯泡正常发光时，滑动变阻器接入电路的阻值为3ΩD. 小灯泡正常发光时，滑动变阻器消耗的电功率为2.5W【答案】D【解析】【解答】解：（1）当滑动变阻器的滑片P移至B端时，滑动变阻器的最大阻值和灯泡串联，由图象可知，当电压表示数为1.5V时，电路中的电流I=0.3A，由I= 可得，滑动变阻器两端的电压：U滑=IR滑=0.3A×10Ω=3V，因串联电路中总电压等于各分电压之和，所以，电源的电压：U=U L+U滑=1.5V+3V=4.5V，故A正确，不符合题意；（2）由图象可知，灯泡两端的电压为3V时，电路中的电流I′=0.5A，因额定电压下灯泡的实际功率和额定功率相等，所以，灯泡的额定功率：P L额=U L额I′=3V×0.5A=1.5W，故B正确，不符合题意；此时滑动变阻器两端的电压：U滑′=U﹣U L额=4.5V﹣3V=1.5V，滑动变阻器接入电路中的电阻：R滑′ = =3Ω，故C正确，不符合题意；滑动变阻器消耗的电功率：P滑′=U滑′I′=1.5V×0.5A=0.75W，故D不正确，符合题意．故选：D．【分析】（1）当滑动变阻器的滑片P移至B端时，滑动变阻器的最大阻值和灯泡串联，根据图象读出电路中的电流，根据欧姆定律求出滑动变阻器两端的电压，根据串联电路的电压特点求出电源的电压；（2）由图象可知电压表的示数为3V时对应的电流，根据P=UI求出灯泡的额定功率，根据串联电路的电压特点求出滑动变阻器两端的电压，根据欧姆定律求出滑动变阻器接入电路中的电阻，根据P=UI求出此时滑动变阻器消耗的电功率．3．如图所示，电源电压不变，下列说法正确的是（）A. 只闭合S1，将P向左移动，电流表示数变小，电压表示数变大B. 闭合S1、S2，断开S3，将P向左移动，R1消耗的功率增大C. 开关都闭合，将P向左移动，电压表的示数为零，电流表示数变小D. 开关都闭合，将P向左移动，L消耗的功率不变，R2消耗的功率变小【答案】B【解析】【解答】解A只闭合S1， R1、R2串联，电压表测R2电压， P向左移动，R2电阻变小，总电阻变小，电流变大，根据串联电路的分压规律知电压表示数变小，A不符合题意；（2）闭合S1、S2，断开S3， R1与灯并联后与R2串联，将P左移，R2电阻变小，根据分压原理，R2的电压变小，根据串联电路电压的规律，并联部分的电压变大，根据P＝，R1消耗的功率增大，B符合题意；（3）（4）开关都闭合，R2短路,所以滑片移动对电路无影响CD不符合题意。
故答案为：B.【分析】分析开关在不同状态下电路结构，结合串联电路特点和欧姆定律分析判断将P向左移动时两电表变化量比值的变化情况；由并联电路特点、欧姆定律和电功率公式分析判断电表示数及两者功率变化.4．在如图所示的电路中，闭合开关后，当滑片P向左移动时，下列说法正确的是（）A. 灯泡L变亮B. 电压表V示数变大C. 电流表A1示数变小D. 电流表A2示数变大【答案】 C【解析】【解答】解：由图可知，该电路为并联电路；电流表A1测量干路中的电流，电流表A2测量通过灯泡的电流；电压表测量的是支路两端的电压，亦即电源电压，保持不变，B不符合题意；根据并联电路的特点可知，滑动变阻器滑片移动时，对灯泡所在的支路无影响，灯泡的电流和电压都不变，故电流表A2示数不变，灯泡亮度不变，AD不符合题意；当滑片P向左移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流减小；通过灯泡的电流不变，根据并联电路的电流关系可知，干路中的电流减小，即电流表A1示数变小，C符合题意。
故答案为：C。
【分析】电流表测量干路中的电流，电流表测量通过灯泡的电流；电压表测量的是支路两端的电压；根据滑动变阻器滑片移动的方向判定其阻值变化，根据欧姆定律判定其电流变化，根据并联电路的电流、电压特点判定电表示数的变化.5．如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常发光，甲、乙两个电表的示数之比是2：3．此时灯L1、L2的电阻之比是（）A. 2：1B. 3：2C. 2：3D. 1：2【答案】 D【解析】【解答】如果甲乙任何一个为电流表，将会形成短路，因此甲乙都为电压表，此时灯L1、L2串联连接，电压表甲测量L2两端电压，电压表乙测量电源电压；因为串联电路两端电压等于各部分电压之和，并且甲、乙两个电表的示数之比是2：3，所以灯L1、L2两端电压之比：U1：U2=（3﹣2）：2=1：2；又因为串联电路电流相等，即I1=I2；由I=可得，R1：R2=：=U1：U2=1：2．故选D．【分析】根据电压表并联在电路中，电流表串联在电路中确定甲乙仪表的种类，然后根据串联电路的特点和欧姆定律求出两灯泡的电阻之比．6．如图所示，电源电压保持不变，闭合开关，调节变阻器，各电表示数变化情况是（）A. 滑片向右移动，甲表示数变小，乙表示数变大B. 滑片向左移动，甲表示数变大，乙表示数变大C. 滑片向左移动，甲表示数变大，乙表示数变小D. 滑片向右移动，甲表示数变小，乙表示数不变【答案】D【解析】【解答】由实物图可知，电阻和滑动变阻器并联接入电路中，该电路为并联电路；电表乙并联在滑动变阻器两端，故乙为电压表，测量的是电源的电压，保持不变；电表甲串联在干路中，故甲为电流表，测量的是电源电压；滑片向右移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流减小；由于定值电阻两端的电压、电阻不变，故通过定值电阻的电流不变，根据并联电路的电流关系可知，干路中的电流减小，电流表示数减小，即甲表示数变小，乙表示数不变，D符合题意，A不符合题意；滑片向左移动时，滑动变阻器接入电路的电阻变小，根据欧姆定律可知，通过滑动变阻器的电流增大；由于定值电阻两端的电压、电阻不变，故通过定值电阻的电流不变，根据并联电路的电流关系可知，干路中的电流增大，电流表示数增大，即甲表示数增大，乙表示数不变，BC不符合题意；故答案为：D。
【分析】由图可知是并联电路，电压表测量电源电压，当电阻增大时，电流减小.7．如图所示，电源电压保持不变，小灯泡L1、L2分别标有“6V3W”和“6V6W”的字样，滑动变阻器R的阻值变化范围为0～12Ω，当S1、S2和S3都闭合，滑动变阻器的滑片滑到a端时，两灯都正常发光．不考虑温度对灯泡电阻的影响，则（）A. 电源电压为12 VB. 两灯都正常发光时电流表的示数为3AC. 整个电路的最小功率2.25WD. 整个电路的最大功率9 W【答案】D【解析】【解答】解：（1）当S1、S2、S3都闭合，滑动变阻器滑到a端时，灯泡L1和灯泡L2并联，因并联电路中各支路两端的电压相等，且两灯都正常发光，所以，电源的电压U=U1=U2=6V，故A错误；（2）由P=UI可得，两灯泡都正常发光时通过的电流：I1= = =0.5A，I2= = =1A，因并联电路中干路电流等于各支路电流之和，所以，两灯都正常发光时电流表的示数：I=I1+I2=0.5A+1A=1.5A，故B错误；（3）由I= 可得，两灯泡的电阻：R1= = =12Ω，R2= = =6Ω，当S1、S3闭合且滑片位于b端时，R1与R的最大阻值串联，电路中的总电阻最大，电路的总功率最小，因串联电路中总电阻等于各分电阻之和，所以，电路的最小总功率：P小= = =1.5W，故C错误；（4）当S1、S2、S3都闭合且滑片位于a端时，两灯泡并联，电路中的总电阻最小，电路的总功率最大，因此时两灯泡均正常发光，所以，整个电路的最大功率：P大=P1+P2=3W+6W=9W，故D正确．故选D．【分析】（1）当S1、S2和S3都闭合，滑动变阻器的滑片滑到a端时，灯泡L1和灯泡L2并联，两灯泡均正常发光时的电压和额定电压相等，根据并联电路的电压特点求出电源的电压；（2）根据P=UI求出两灯泡都正常发光时通过的电流，根据并联电路的电流特点求出两灯都正常发光时电流表的示数；（3）根据欧姆定律求出两灯泡的电阻，两灯泡的最大电阻和R的最大阻值串联时电路中的总电阻最大，电路的总功率最小，根据电阻的串联和P=UI= 求出电路的最小总功率；（4）当S1、S2、S3都闭合且滑片位于a端时，两灯泡并联，电路中的总电阻最小，电路的总功率最大，此时两灯泡的实际功率和额定功率相等，两灯泡的功率之和即为电路的总功率．8．如图的电路，电源电压不变．闭合开关，滑动变阻器的滑片向右移动的过程中，电流表与电压表示数变化的情况分别是（）A. 变小不变B. 变大变小C. 变大变大D. 变大不变【答案】 D【解析】【解答】由电路图可知，电阻R与滑动变阻器串联，电压表测电源电压，电流表测电路中的电流，因电源电压不变，所以，滑片移动时，电压表的示数，BC不合题意；当滑动变阻器的滑片向右移动的过程中，接入电路中的电阻变小，由I= 可知，电路中的电流变大，即电流表的示数变大，A不合题意，D符合题意．故答案为：D．【分析】电阻R与滑动变阻器串联，电压表测电源电压，电流表测电路中的电流. 滑动变阻器的滑片向右移动的过程中，由于电压表测电源电压，所以它的示数不变，滑动器接入电路的电阻变小，根据欧姆定律分析可知电路中电流的变化情况 .9．如图所示，电源电压保持不变。
九年级物理欧姆定律专项训练100(附答案)
九年级物理欧姆定律专项训练100(附答案)一、欧姆定律选择题1．如图所示，电源电压不变，当开关S1、S2同时闭合时，电流表的示数是0.3A，电压表示数是6V。
若两表互换位置，当开关S2闭合、S1断开时，电流表示数是0.2A，则下列说法不正确的是（）A. R1和R2的阻值之比是2：1B. R2的阻值是20ΩC. 电压表示数仍是6VD. R2消耗的功率为0.4W【答案】 B【解析】【解答】当S1、S2同时闭合时，等效电路图如图所示：由图可知，电源电压为6V，即R1两端的电压为6V，则R1的阻值：R1===20Ω当S2闭合S1断开时等效电路如图所示：由图可知两电阻串联，电压表仍测电源的电压，所以电压表示数为6V，故C正确；电路中的总电阻R总===30Ω，R2的阻值R2=R总-R1=30Ω-20Ω=10Ω，故B错误所以R1：R2=20Ω：10Ω=2：1，故A正确；R2消耗的电功率P=I′2R2=（0.2A）2×10Ω=0.4W，故D正确；故选B．【分析】先画出等效电路图；当S1、S2同时闭合时，两电阻并联，电压表测量电源两端的电压，电流表测量通过R1的电流；由欧姆定律可得出R1的阻值；两表位置互换，当S2闭合S1断开时，两表串联，电压表测量的仍为电源电压，电流表测电路中的总电流；则由欧姆定律可得出电路中的总电阻，由串联电路的规律可得出R2的阻值；由P=I2R可求R2消耗的功率．2．如图甲所示，粗细均匀的电阻丝AB通过滑片连入电路（电阻丝的阻值不随温度变化），小灯泡的额定电压为6V．闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I﹣U图象关系如图乙所示．则下列计算结果正确的是（）A. 电源电压为9VB. 小灯泡的额定功率为3WC. 电阻丝AB的最大阻值为6ΩD. 滑片P在A、B两端时小灯泡的电功率之比为1：8【答案】D【解析】【解答】解：（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，由图乙可知，通过灯泡的电流为1A，灯泡两端的电压为6V，即电源的电压U=6V，故A错误；灯泡的额定功率P L=U L I L=6V×1A=6W，故B错误；（2）当滑片P在最左端A时，电阻丝AB 完全接入电路中，电路中的电流最小，由图乙可知，通过小灯泡的电流为I=0.5A，灯泡两端电压U L′=1.5V，因串联电路中总电压等于各分电压之和，所以，电阻丝AB两端电压：U AB=U﹣U L′=6V﹣1.5V=4.5V，因串联电路中各处的电流相等，所以，由I= 可得，电阻丝AB的阻值：R AB= = =9Ω，故C错误，灯泡的电功率：P L′=U L′I=1.5V×0.5A=0.75W，则滑片P在A、B两端时小灯泡的电功率之比：P L′：P L=0.75W：6W=1：8，故D正确．故选D．【分析】（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，根据图乙可知通过灯泡的电流以及两端的电压即为电源的电压，根据P=UI求出灯泡的额定功率；（2）滑片P在最左端A时，电阻丝AB完全接入电路中，电路中的电流最小，根据图乙读出灯泡两端的电压和通过的电流，根据串联电路的电压特点求出AB两端的电压，根据串联电路的电流特点和欧姆定律求出电阻丝AB的阻值，根据P=UI求出灯泡的电功率，然后得出滑片P在A、B两端时小灯泡的电功率之比．3．小华设计了一种输液提示器，能在护士站观察到药液量的变化。
完整版初三物理欧姆定律测试卷有答案
初三物理欧姆定律测试卷有答案一、选择题（共18道总分36分）1、如何利用阻值已知的电阻R和一只电流表或一只电压表，测出未知电阻Rx 的阻值，几个同学分别设计了如图所示的四种电路，其中可行的方法有（电源电压未知）A．（1）（3）B．（2）（3）C．（2）（4）D．（1）（4）2、下图是小强在做"探究串联电路中电流、电压特点"实验时连接的实物电路。
当开关闭合时，发现灯L1不亮、灯L2亮，电流表和电压表均有读数。
则出现此故障原因可能是：A、L2断路B、L2短路C、L1断路D、L1短路3、如图所示，电源电压不变，闭合开关S，将滑动变阻器的滑片P向右端滑动过程中，电流表和，电压表V的示数变化情况是（）A．示数变小，示数变小，V示数不变B．示数未变，示数变小，V示数不变C．示数不变，示数变大，V示数变小D．示数变小，示数变大，V示数变小4、如图所示，闭合开关S，电路正常工作．过了一段时间，灯泡L熄灭，两只电表示数都变大．则下列判断正确的是()A．电阻R断路B．电阻R短路C．灯泡L短路D．灯泡L断路5、（2010台州）如图，风速计是由风叶和改装的电流表构成。
风速越大，风叶转动越快，电流表读数也越大。
下图与这一过程的工作原理相同的是()6、如图所示，电源电压恒定不变，当S闭合后，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A．灯泡亮度不变，电压表示数变大B．灯泡变亮，电压表示数变大C．灯泡变暗，电压表示数变小D．灯泡变暗，电压表示数变大7、热敏电阻的阻值是随环境温度的增大而减小的。
要想设计一个通过电表示数反映热敏电阻随环境温度变化的电路，要求温度升高时电表示数减小，以下电路符合要求的是8、如图所示的电路，电源电压为3V且保持不变，定值电阻R＝1Ω，滑动变阻1器R阻值范围为0～4Ω．闭合开关S，在滑片从左向右移动的过程中，下列说2法正确的是A．滑动变阻器的最大功率为1.44WB．滑动变阻器的最大功率为2WC．滑动变阻器的最大功率为2.25WD．电压表示数从0V增大到2.4V9、如图所示是小兰同学用伏安法测定灯泡电阻的电路图，当她闭合开关S时，发现电流表的示数为零，而电压表的示数不为零，出现这种故障的原因可能是A．灯泡L短路B．开关S接触不良C．灯泡L开路D．变阻器R开路10、根据欧姆定律I=U/R，下列说法正确的是A．通过导体的电流越大，这段导体的电阻就越小B.导体两端的电压越高，这段导体的电阻就越大C.导体的电阻与电压成正比，与电流成反比D.导体两端的电压越高，通过这段导体中的电流就越大11、如图所示电路，电源电压不变，R是定值电阻。
九年级物理欧姆定律题20套(带答案)含解析
九年级物理欧姆定律题20套(带答案)含解析一、欧姆定律选择题1．当一导体两端的电压是6V，通过的电流是0.6A，则该导体的电阻是（）A. 10ΩB. 3.6ΩC. 6.6ΩD. 5.4Ω【答案】A【解析】【解答】解：由I= 可得，导体的电阻： R= = =10Ω．故选A．【分析】已知导体两端的电压和通过的电流，根据欧姆定律求出导体的电阻．2．图是一种输液时所用报警电路：电源电压恒定，R为定值电阻，闭合开关S，贴在针口处的传感器M接触到从针口处漏出的药液后，其电阻R M发生变化，导致电压表的示数增大而触犯警报器（图中未画出）报警，则M接触药液后（）A. M的电阻R M变大B. 电路消耗的总功率变大C. 电压表与电流表的示数乘积不变D. 电压表与电流表的示数之比变大【答案】B【解析】【解答】解：由电路图可知，定值电阻R与传感器电阻M串联，电压表测R两端的电压，电流表测电路中的电流．由题意可知，M接触药液后，警报器报警，电压表V的示数增大，由I= 的变形式U=IR可知，电压表示数增大时，电路中的电流变大，即电流表的示数变大，则电压表与电流表的乘积变大，故C错误；由P=UI可知，电源电压不变时，电路消耗的总功率变大，故B正确；由R= 可知，电路中的总电阻变小，因串联电路中总电阻等于各分电压之和，所以，M的电阻R M变小，故A错误；由R= 可知，电压表V与电流表A的比值等于定值电阻R的阻值，则电压表与电流表的比值不变，故D错误．故选B．【分析】由电路图可知，定值电阻R与传感器电阻M串联，电压表测R两端的电压，电流表测电路中的电流．根据题意可知，M接触药液后，警报器报警，电压表V的示数增大，根据欧姆定律可知电路中电流的变化，进一步可知电压表V与电流表A的乘积变化；根据P=UI可知电路消耗总功率的变化，根据欧姆定律可知电路中总电阻的变化，根据电阻的串联可知M的电阻变化；根据欧姆定律结合定值电阻的阻值可知电压表V与电流表A的比值变化．3．甲图是小灯泡L和电阻R的I-U图象。
【完整版】初三物理欧姆定律测试卷有答案
初三物理欧姆定律测试卷有答案一、选择题（共18道总分36分）1、如图所示，电源电压不变，闭合开关S后，滑动变阻器滑片自a向b移动的过程中（）A．电压表V1示数变大，V2示数变大，电流表A的示数变大B．电压表V1示数不变，V2示数变大，电流表A的示数变小C．电压表V1示数不变，V2示数变小，电流表A的示数变大D．电压表V1示数变小，V2示数变大，电流表A的示数变小2、某小组根据实验绘出小灯泡的伏安特性曲线如图所示，根据此图给出的信息，以下有关小灯泡功率P的图像正确的是3、如图9所示的电路中，电源电压不变．闭合开关后，滑动变阻器的滑片P向右端滑动时A．电流表示数减小，电压表示数减小B．电流表示数不变，电压表示数不变C．电流表示数增大，电压表示数减小D．电流表示数减小，电压表示数增大4、如图23所示电路中，电源电压保持不变，当滑动变阻器的滑键P自a向b 移动过程中，图中各电表示数变化的情况是()(A) A、A1、A2变大，V变小。
(B)A、A1、V变大，A2变小。
(C)A、A2、V变小，A1变大。
(D)A、A1、V变小，A2变大。
5、如图所示，电源电压不变，电阻R=10Ω，闭合开关S，电流表的示数为0.6A，若要使电流表的示数变为1.2A，请判断以下操作中正确的一个是A．在电阻R两端并联一个5Ω的电阻B．在电阻R两端并联一个10Ω的电阻C．在电路中串联一个5Ω的电阻D．在电路中串联一个10Ω的电阻6、如图是小张同学研究串联电路中电流、电压特点的实物连接图。
当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有读数。
则故障原因可能是：A．L1断路B．L1短路C．L2断路D．L2短路7、如图l所示，设电源电压保持不变，R=10W。
当闭合开关S，滑动变阻器的滑片P在中点c时，电流表的示数为0.3A，移动滑片P至b端时，电流表的示数为0.2A．则电源电压U与滑动变阻器的最大阻值R分别为：A．U = 3V，R = 5W；B．U = 6V，R=20W；C．U = 6V，R = 10W；D．U = 3V，R = 15W。
中考物理欧姆定律题20套(带答案)精选全文

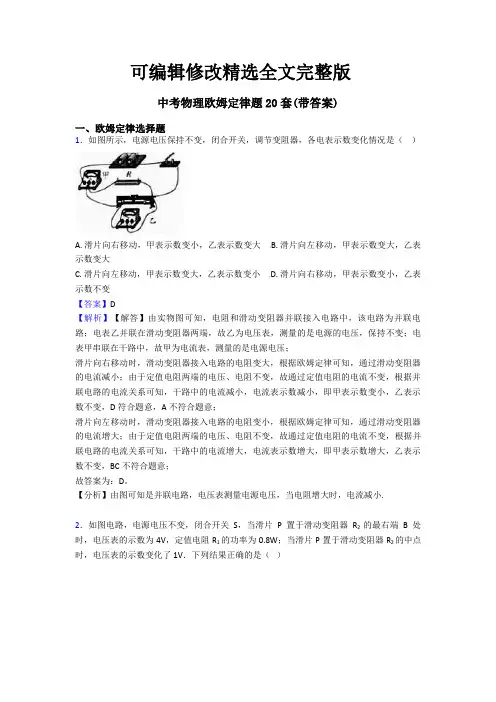

可编辑修改精选全文完整版中考物理欧姆定律题20套(带答案)一、欧姆定律选择题1．如图所示，电源电压保持不变，闭合开关，调节变阻器，各电表示数变化情况是（）A. 滑片向右移动，甲表示数变小，乙表示数变大B. 滑片向左移动，甲表示数变大，乙表示数变大C. 滑片向左移动，甲表示数变大，乙表示数变小D. 滑片向右移动，甲表示数变小，乙表示数不变【答案】D【解析】【解答】由实物图可知，电阻和滑动变阻器并联接入电路中，该电路为并联电路；电表乙并联在滑动变阻器两端，故乙为电压表，测量的是电源的电压，保持不变；电表甲串联在干路中，故甲为电流表，测量的是电源电压；滑片向右移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流减小；由于定值电阻两端的电压、电阻不变，故通过定值电阻的电流不变，根据并联电路的电流关系可知，干路中的电流减小，电流表示数减小，即甲表示数变小，乙表示数不变，D符合题意，A不符合题意；滑片向左移动时，滑动变阻器接入电路的电阻变小，根据欧姆定律可知，通过滑动变阻器的电流增大；由于定值电阻两端的电压、电阻不变，故通过定值电阻的电流不变，根据并联电路的电流关系可知，干路中的电流增大，电流表示数增大，即甲表示数增大，乙表示数不变，BC不符合题意；故答案为：D。
【分析】由图可知是并联电路，电压表测量电源电压，当电阻增大时，电流减小.2．如图电路，电源电压不变，闭合开关S，当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻R1的功率为0.8W；当滑片P置于滑动变阻器R2的中点时，电压表的示数变化了1V．下列结果正确的是（）A. 电源电压为8VB. R1的阻值为20ΩC. 电路前后电流之比为1：3D. 电路总功率变化了1.2W【答案】 D【解析】【解答】解：（1）由电路图可知，R1与R2串联，电压表测滑动变阻器R2两端的电压，因串联电路中总电阻等于各分电阻之和，所以，当滑片在B处时，电路中的电流：I1＝，则滑动变阻器两端的电压：U2＝I1×R2＝ ×R2＝4V﹣﹣﹣﹣﹣﹣﹣①由图知，当滑片P置于滑动变阻器R2的中点时，滑动变阻器的电阻减小，由串联分压的规律可知，电压表的示数减小，即此时滑动变阻器两端电压为U2＝4V﹣1V＝3V，同理可得，此时滑动变阻器两端的电压：U2′＝ × ＝3V﹣﹣﹣﹣﹣﹣﹣﹣﹣②用①式比②式可得：＝，解得：R2＝2R1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③将③代入①式可得：＝4V，解得：U＝6V，A不符合题意；（2）当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻两端的电压为U1＝6V﹣4V＝2V，此时定值电阻R1的功率为0.8W，即；P1＝＝＝0.8W，解得：R1＝5Ω，则R2＝2R1＝2×5Ω＝10Ω，B不符合题意；（3）电路前后电流之比为I1：I2＝：＝：＝，C不符合题意；（4）电路总功率变化了：△P＝P2总﹣P1总＝﹣＝﹣＝1.2W，D符合题意。
中考物理总复习《欧姆定律》专项练习题(附参考答案)

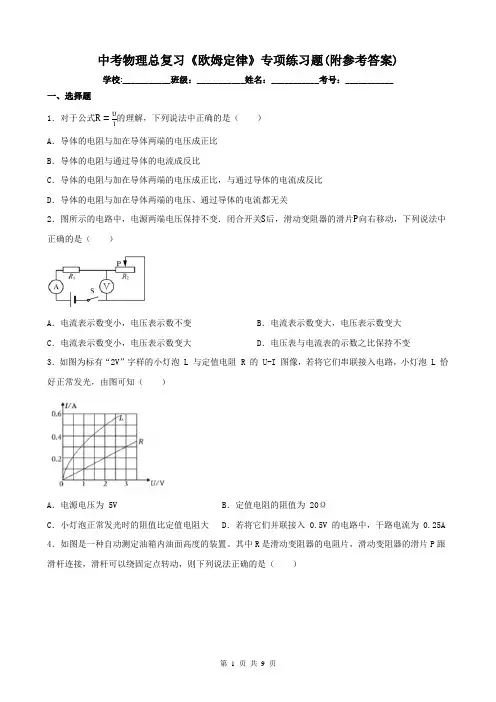

中考物理总复习《欧姆定律》专项练习题(附参考答案)学校:___________班级：___________姓名：___________考号：___________一、选择题的理解，下列说法中正确的是（）1．对于公式R=UIA．导体的电阻与加在导体两端的电压成正比B．导体的电阻与通过导体的电流成反比C．导体的电阻与加在导体两端的电压成正比，与通过导体的电流成反比D．导体的电阻与加在导体两端的电压、通过导体的电流都无关2．图所示的电路中，电源两端电压保持不变．闭合开关S后，滑动变阻器的滑片P向右移动，下列说法中正确的是（）A．电流表示数变小，电压表示数不变B．电流表示数变大，电压表示数变大C．电流表示数变小，电压表示数变大D．电压表与电流表的示数之比保持不变3．如图为标有“2V”字样的小灯泡 L 与定值电阻 R 的 U-I 图像，若将它们串联接入电路，小灯泡 L 恰好正常发光，由图可知（）A．电源电压为 5V B．定值电阻的阻值为 20ΩC．小灯泡正常发光时的阻值比定值电阻大D．若将它们并联接入 0.5V 的电路中，干路电流为 0.25A 4．如图是一种自动测定油箱内油面高度的装置。
其中R是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆连接，滑杆可以绕固定点转动，则下列说法正确的是（）A．电路中R和R0是并联连接的B．油量表是由电流表改装而成的C．油位越高，通过R0的电流越小D．油位越低，R两端的电压越大5．如图所示，甲图是小灯泡L和电阻R连接电路图，乙图是小灯泡L和电阻R中电流随电压变化的图象，当电流表的示数为0.35A时，此时（）A．灯L的两端的电压为3V B．灯L电阻为8ΩC．R的电阻为10ΩD．R的两端电压为1V6．按图甲所示连接好电路后，闭合开关，电路正常工作，电压表V1和V2的示数均如图乙所示，已知R1的阻值为5Ω。
下列判断正确的是（）A．电源电压为6VB．R2的阻值为25ΩC．将图甲电路改接成图丙电路，R2两端的电压为5VD．将图甲电路改接成图丙电路，经过R1和R2的电流之比为1∶47．用图甲所示电路“探究电流和电阻的关系”的实验，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，变阻器标有“50Ω 1A”字样。
中考物理《欧姆定律》专项练习题(附带答案)
中考物理《欧姆定律》专项练习题(附带答案)一、单选题1．如图所示，甲图是小灯泡L和电阻R连接电路图，乙图是小灯泡L和电阻R中电流随电压变化的图象，当电流表的示数为0.35A时，此时（）A．灯L的两端的电压为3V B．灯L电阻为8ΩC．R的电阻为10ΩD．R的两端电压为1V2．如图是汽车油量表的原理图，它能自动测定汽车油箱内的油量多少。
R是滑动变阻器，油量表相当于电流表，从油量表指针所指的刻度，就可以知道油箱内油量。
R0为定值电阻。
当汽车行驶时，电路中的变化情况正确的（）A．电流表示数变大B．电流表示数变小C．电路中的电阻变小D．电流表示数和电路中的电阻都不变3．下列对欧姆定律公式I= U R的理解中，不正确的是（）A．对某一段导体来说，导体中的电流与这段导体两端的电压成正比B．在相同电压的条件下，不同导体中的电流跟的电阻成反比C．导体中的电流既与导体两端的电压有关，也与导体的电阻有关D．因为电阻是导体本身的一种性质，所以导体中的电流只与导体两端的电压有关4．如图所示，电源电压恒为5V，电压表的量程为“ 0∼3V”，电流表的量程为“ 0∼0.6A”，滑动变阻器的规格为“20Ω 1A”，灯泡标有“3V 1.8W”字样。
闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（）A．滑动变阻器的电阻允许调节的范围是0～20ΩB．电流表示数的变化范围是0.1～0.6AC．电压表示数的变化范围是1V～3VD．灯泡的最小功率是1W5．下列关于欧姆定律（I= UR）说法正确的是（）A．由I= U R可知，当导体电阻R一定时，导体两端电压U跟电流I成正比B．由I= U R可知，当导体两端电压U一定时，导体的电阻R跟电流I成反比C．由I= U R变形可得R= U I，说明导体的电阻跟其两端电压成正比，跟通过它的电流成反比D．由I= U R变形可得R= U I，说明导体的电阻R在数值上等于U跟I的比值，但由于电阻时导体本身的属性，其大小跟U、I无关6．如图所示，R0为定值电阻，闭合开关后，当滑片P在某两点之间滑动时，电流表的示数变化范围是1～2A，电压表的示数变化范围是3～6V，小明通过推算，得出四个结论，其中错误的是（）A．定值电阻R0的阻值为3ΩB．变阻器连入电路的电阻变化范围为1.5～6ΩC．实验中R0两端的电压变化范围为2～4VD．电路消耗的总功率的变化范围为9～18W7．如图所示电路中，电源电压稳定，闭合开关后，使滑动变阻器的滑片P从b端逐渐滑动到a端，当滑动到a端时，小灯泡恰好正常发光，小灯泡的I﹣U关系图象如图所示，下列说法正确的是（）A．电源电压为15V B．小灯泡正常发光时的电阻为3ΩC．小灯泡的额定功率为3W D．滑动变阻器的最大阻值为9Ω8．如题1图所示是电阻甲和乙的I-U图像，下列说法正确的是（）A．电阻乙为定值电阻B．当电阻甲两端电压为2V时，R甲=10ΩC．如题2图所示，当开关闭合，电路电流为0.2A时，电路总电阻是15ΩD．如题3图所示，当开关闭合，电源电压为2V时，电路总电流为0.4A9．已知甲、乙两灯的额定电压均为6V，如图是甲、乙两灯电流随其两端电压变化的曲线．现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光．并保证电路安全，则电路的工作电流和电源电压最大分别是()A．0.5A 9 V B．1.5 A 12 VC．1.5 A 8 V D．0.5 A 8 V10．小明将酒精气体传感器、电阻R与电压表组成如图所示电路，闭合开关，将传感器逐渐靠近装有酒精的杯口上方，发现电压表示数逐渐增大，此过程中（）A．通过传感器的电流逐渐减小B．传感器两端的电压逐渐增大C．传感器的电阻逐渐减小D．传感器的电阻逐渐增大11．在图的电路中，电源电压保持不变，电键S由断开到闭合，关于电压表V1与电压表V2示数的变化情况判断正确的是（）A．V1 表的示数变大，V2表的示数变大B．V1表的示数变小，V2表的示数变大C．V1 表的示数变小，V2 表的示数变小D．V1表的示数变大，V2 表的示数变小12．如图所示电路中，电源电压不变，闭合开关S1、S2，两灯都发光。
中考物理总复习《欧姆定律的综合计算》专项测试题(附带答案)
中考物理总复习《欧姆定律的综合计算》专项测试题(附带答案)学校:___________班级：___________姓名：___________考号：___________一、计算题1．电学实验中的电流表是由灵敏电流计G 改装而成，其改装电路如图甲所示，图乙为灵敏电流计的表盘，已知灵敏电流计的内阻为R g =10Ω，满偏电流为I g =3mA 。
（1）要想使改装后的电流表的量程为3A ，则g 0R R 的值为多大？（2）由于灵敏电流计的表盘刻度是均匀的，若将灵敏电流计的表盘刻度改标为电流表的表盘刻度，需要通过干路电流I ′与通过灵敏电流计的电流I g '成正比。
请证明：通过干路电流I ′与通过灵敏电流计的电流I g '成正比。
2．如图所示为一种人体秤的工作原理示意图，电源电压恒定不变。
体重显示表是由电流表改装而成，定值电阻R 0起保护电路作用，其电阻值为10Ω。
在人体秤上不施加力时滑片P 在电阻R 的最上端，施加的力最大时滑片P 移至电阻R 的最下端。
已知人体秤测量范围0~100kg ，电路中电流变化范围0.1~0.6A ，求: (1)则电源电压为多大？ (2)滑动变阻器的最大值为多少？3．如图所示的电路中，电源电压不变，电阻R 1的阻值为20Ω 。
当断开开关S 1和S 2，闭合开关S 3时，电流表的示数为0.50A ；当断开开关S 2，闭合开关S 1、S 3是，电流表的示数为0.90A 。
求： (1)电阻R 2的阻值。
(2)断开开关S 1和S 3，闭合开关S 2时，加载电R 1两端的电压。
4．交警使用的某型号酒精测试仪的工作原理如图所示，电源电压恒为9V，图中R1为酒精气体传感器，它的实质是一个电阻值随酒精气体浓度增大而减小的可变电阻，当酒精气体的浓度为0时，R1的阻值80Ω，电压表的示数为1V．求：（1）此时电路中的电流是多少？（2）R2的阻值是多少？（3）某驾驶员对着测试仪吹气10s，若电压表的示数达到3V，就表明驾驶员醉驾．此时酒精传感器R1的阻值多大？5．如图所示电路，电源电压恒定，滑动变阻器的规格为“30Ω 1A”。
【完整版】初三物理欧姆定律测试卷有答案
初三物理欧姆定律测试卷有答案一、选择题（共18道总分36分）1、如图11所示的电路，电源电压保持不变，闭合开关S，将变阻器滑片P向左移动时A.灯泡L亮度不变，电压表示数变大B.灯泡L亮度变亮，电压表示数变大C.灯泡L亮度不变，电压表示数不变D.电流表示数变大，电压表示数变大2、如图所示的电路中，电源电压恒定不变，当电键K闭合时A．电压表示数变小，电流表示数变小，灯变暗B．电压表示数变大，电流表示数变大，灯变亮C．电压表示数不变，电流表示数不变，灯的亮度不变D．电压表示数不变，电流表示数变小，灯变暗3、现有两个阻值不等的未知电阻R1和R2，为了分辨它们的阻值大小，几个同学分别设计了如图所示的四种电路，其中不可行的是（）A．B．C．D．4、教室里有多盏电灯，每多开一盏，则教室内电路的（）A．总电阻变大B．总电压变大C．总电流变大D．都变大5、图6电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器。
闭合开关S，移动滑片P，多次记录电压表和电流表示数，绘出的U-I关系图像应是（不计温度对电阻影响）6、如图甲所示，电源电压恒定，R为定值电阻．将滑动变阻器的滑片从a端滑到b端的过程中，电压表示数U与电流表示数I间的关系图象如图乙所示。
求：（1）滑动变阻器R的最大阻值。
（2）R的阻值及电源电压。
（3）当滑片滑到滑动变阻器的中点时，电阻R消耗的功率。
7、在图18所示的电路中，有可能造成电源和安培表都损坏的是［］8、早在19世纪20年代，德国物理学家欧姆就对导体中电流，导体两端电压的关系进行了大量的实验研究，发现对于大多数导体而言，导体中电流跟导体两端电压成正比，并于1827年在《动电电路的数学研究》一书中，把他的实验规律总结成如下公式：S=γ•E（S表示导体中的电流；E表示导体两电压；γ表示导体对电流的传导率，简称电导率）。
关于这一规律，下列说法正确的是（）A．对于不同的导体，给它们两端加相同的电压，通过的电流与导体的电导率成反比B．对于不同的导体，如果通过的电流相同，电压与导体的电导率成正比C．电导率反映的是导体对电流的导通作用D．电导率的大小是由加在导体两端电压与通过导体的电流决定的9、如图所示的电路中，电源两端的电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移，下列说法正确的是A．电压表V1与电压表V2的示数之和保持不变B．电压表V2与电流表A的示数之比保持不变C．电流表A的示数变小，电压表V1的示数变大D．电流表A的示数变小，电压表V2的示数变大10、如图所示，甲、乙为电压表或电流表，电路连接没有错误，闭合开关后，两灯都发光，甲、乙都有示数，则下面判断正确的是（）A．甲、乙都是电流表B．甲、乙都是电压表C．甲是电流表，乙是电压表D．甲是电压表，乙是电流表11、小明在实验室用伏安法测量小灯泡的电阻，发现灯泡发光较暗时和发光较亮时测出来小灯泡的电阻不同，对这个问题的解释合理的是()A．小灯泡两端的电压不同，所以电阻不同B．通过小灯泡的电流不同，所以电阻不同C．两次灯丝的长度不同，所以电阻不同D．两次灯丝的温度不同，所以电阻不同12、如图甲，R1为定值电阻，R P为滑动变阻器，闭合开关，R P的滑片从一端移动到另一端，得到电压与电流图像如图乙，下列说法正确的是（）A．电源电压为3V，R1阻值为18ΩB．电路消耗的最小功率为0.2WC．当R P总阻值的接入电路时，它与定值电阻消耗的功率之比为6∶5D．当电流为0.4A时，R1与R P连入电路的阻值之比为1∶213、在课外科技实践活动中，某物理兴趣小组看到市场上使用的电子秤后，设计了一种电子秤。
完整版初三物理欧姆定律测试卷有答案
初三物理欧姆定律测试卷有答案一、选择题（共18道总分36分）1、如图11，电源电压保持不变，表①、②、③是电流表或电压表，滑动变阻器R2的滑片P在中点，闭合开关S，三只电表均有示数。
