园林景观水电施工方案

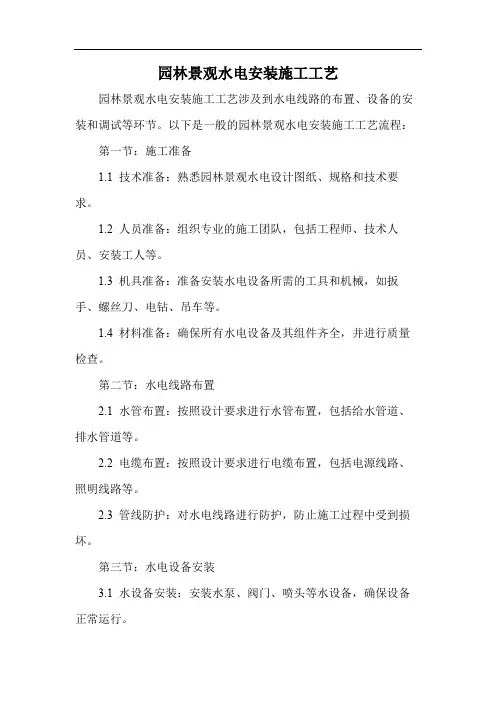

园林景观水电安装施工工艺
园林景观水电安装施工工艺
园林景观水电安装施工工艺涉及到水电线路的布置、设备的安装和调试等环节。
以下是一般的园林景观水电安装施工工艺流程：第一节：施工准备
1.1 技术准备：熟悉园林景观水电设计图纸、规格和技术要求。
1.2 人员准备：组织专业的施工团队，包括工程师、技术人员、安装工人等。
1.3 机具准备：准备安装水电设备所需的工具和机械，如扳手、螺丝刀、电钻、吊车等。
1.4 材料准备：确保所有水电设备及其组件齐全，并进行质量检查。
第二节：水电线路布置
2.1 水管布置：按照设计要求进行水管布置，包括给水管道、排水管道等。
2.2 电缆布置：按照设计要求进行电缆布置，包括电源线路、照明线路等。
2.3 管线防护：对水电线路进行防护，防止施工过程中受到损坏。
第三节：水电设备安装
3.1 水设备安装：安装水泵、阀门、喷头等水设备，确保设备正常运行。
3.2 电设备安装：安装灯具、开关、插座等电设备，确保电气安全。
3.3 设备接线：按照电气图纸进行设备接线，确保设备供电正常。
第四节：调试与验收
4.1 系统调试：对水电系统进行全面的调试，确保所有功能正常运行。
4.2 验收：由业主、设计师和工程师对水电工程进行验收，确认符合设计要求。
第五节：培训与交付
5.1 培训操作人员：对水电设备的操作人员进行培训，确保他们熟悉设备操作和维护。
5.2 工程交付：将水电工程正式交付给业主，并提供完整的工程资料和使用手册。

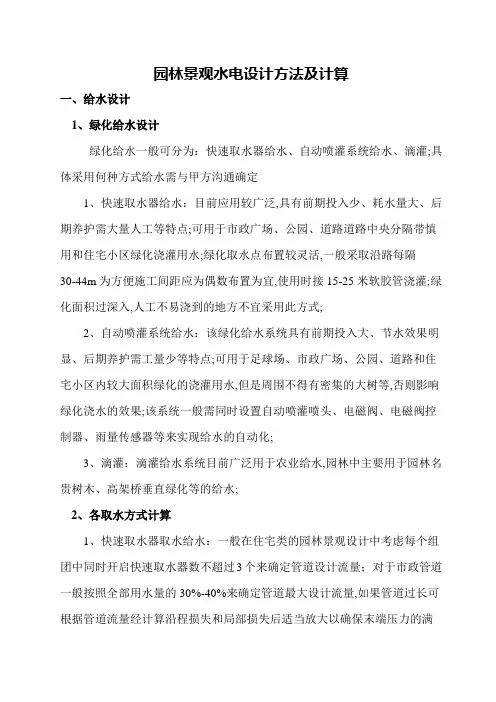

园林水电设计方法及计算
园林景观水电设计方法及计算一、给水设计1、绿化给水设计绿化给水一般可分为：快速取水器给水、自动喷灌系统给水、滴灌;具体采用何种方式给水需与甲方沟通确定1、快速取水器给水：目前应用较广泛,具有前期投入少、耗水量大、后期养护需大量人工等特点;可用于市政广场、公园、道路道路中央分隔带慎用和住宅小区绿化浇灌用水;绿化取水点布置较灵活,一般采取沿路每隔30-44m为方便施工间距应为偶数布置为宜,使用时接15-25米软胶管浇灌;绿化面积过深入,人工不易浇到的地方不宜采用此方式;2、自动喷灌系统给水：该绿化给水系统具有前期投入大、节水效果明显、后期养护需工量少等特点;可用于足球场、市政广场、公园、道路和住宅小区内较大面积绿化的浇灌用水,但是周围不得有密集的大树等,否则影响绿化浇水的效果;该系统一般需同时设置自动喷灌喷头、电磁阀、电磁阀控制器、雨量传感器等来实现给水的自动化;3、滴灌：滴灌给水系统目前广泛用于农业给水,园林中主要用于园林名贵树木、高架桥垂直绿化等的给水;2、各取水方式计算1、快速取水器取水给水：一般在住宅类的园林景观设计中考虑每个组团中同时开启快速取水器数不超过3个来确定管道设计流量；对于市政管道一般按照全部用水量的30%-40%来确定管道最大设计流量,如果管道过长可根据管道流量经计算沿程损失和局部损失后适当放大以确保末端压力的满足喷头要求;园林景观给水管道一般为塑料管,塑料管沿程水头损失,可按下列公式计算：h j=λ×l/d j×v2/2g式中λ――沿程阻力系数l――管道长度md j――管道计算内径mv――管道断面水流平均速度m/sg――重力加速度m/s2注：λ与管道的相对当量粗糙度△/ d j和雷偌数Re有关,可查表获得;其中：△为管道当量粗糙度mm;管道沿程流量损失计算可参考计算软件;一般管道设计应根据不同需求分多分支控制,各回路均能单独操作、控制,且面积大的项目宜采用环状管网以确保供水的稳定性;快速取水器的喷头压力一般不宜小于,但不得大于;DN20快速取水器出水流量按每个S计,管径经济给水流量详;2、自动喷灌系统给水：自动喷灌系统一般采用轮流给水,在计算供水管道管径前需根据项目特点确定轮灌区,供水主管需满足轮灌区内所有喷头开启时的流量要求和最末端喷头压力要求,供水主管流量大小可由所选喷头技术参数确定;管径经济给水流量详,管道流量损失计算详;3、注意事项：如直接采用市政水供给,最不利端不能满足喷头或取水器压力要求,当相差不大时可适当放大管径,如相差过大,则必须增设加压泵;如果直接自行取水浇灌则根据以上管道流量损失和喷头或取水器等压力要求和管道设计流量进行选择水泵;如果设计过程中遇到矛盾点,以最不利因素取值,如绿化取水管道和水景初次给水管道量管道管径不同时,按最大值取值;二、水景给排水系统设计1、水景水池初次给水管一般参照管道给水设计经济流速取值,按照供满池水时间为3-4个小时,对于较大的水景池一般取7-8小时;为保证给水水源不被污染,给水口应位于水景水池常水位以上或在管道上加装防倒流设备;2、溢水、排空管道设计溢流管道一般选用管道的管径应比初次给水管道大一至二号,一般布置1-2个溢流口即可;大型水体如人工湖,需设置溢水围堰进行溢水;排空管道一般可按水景内水量8小时排空计算,当池容量特别大时排空时间也可扩大至12小时,溢水、排空管道排水能力计算可参考;3、景观循环水管网设计景观循环水管网需满足水景效果水量要求;园林景观水景主要有2大类,一类是跌水水景含瀑布,一类时涌泉等喷嘴喷水;此类水景的设计主要是要确定循环泵的流量和扬程,水泵流量要大于满足跌水水景效果所需水流量,水泵扬程大于端点设备工作压力与物理自然落差及沿程水头损失之和;园林景观跌水流量可按水利中的矩形溢流堰来计算,公式如下：Q=m b√2g H3/2式中Q――流量m3/sb――堰宽mH――堰上水头mg――重力加速度m/s2m――流量系数其中m=+H1+H+P2式中P――堰壁高度m跌水水景流量也可按如下经验值获得：台阶跌水或瀑布以每秒每延米5-10升或每小时每延米20-40m3为宜；镜面水溢水以每小时每延米3-5 m3为宜;涌泉等喷嘴喷水类流量和压力要求均可由产品技术参数表获得,常用园林景观水景喷水设备计算参数详;二、排水设计1雨水排水设计1、雨水量计算雨水量设计流量,应按下列公式计算：Q s=qψF式中Q s――雨水设计流量L/Sq――设计暴雨强度L/ψ――综合径流系数,根据不同的地面环境综合取值详室外排水设计规范P24F――汇水面积hm2设计暴雨强度,可按下列公式计算：q=167A11+ClgP/t+b n式中q――设计暴雨强度L/t――降雨历时min,一般取值5-15minP――设计重现期年,一般取值2-10年A1、C、b、n等参数需根据统计方法进行确定,不同地区有不同的参数; 暴雨强度及雨水流量的计算可参考计算软件;东莞市暴雨强度及雨水流量的计算可参考计算软件;2、排水管网设计排水管渠的流量,应按下列公式计算：Q=AV式中Q――设计流量m3/sA――水流有效断面面积m2V――流速m/s排水管渠的流速,应按下列公式计算V=R2/3 I1/2/n式中V――流速m/sR――水力半径过水断面与湿周之比,mI――水力坡度n――粗糙细数详室外排水设计规范P25排水管渠的流量计算可参考计算软件;3、注意事项雨水管道和合流管道最大设计充满度为即满流,污水管最大设计充满度为;金属雨水排水管道m/s≤V设计流速≤m/s,非金属雨水排水管道m/s≤V设计流速≤m/s；金属污水排水管道m/s≤V设计流速≤m/s, 非金属污水排水管道m/s≤V设计流速≤m/s;4、雨水管网绘图要求一般园林景观雨水排水管网设计图纸中应标明以下项目：检查井编号,检查井内底标高,排水管道管径、管道长度坡度,进出检查井排水管的管底标高等;2、化粪池的选择需根据化粪池所处位置地质条件及其埋设深度、顶板有无车经过选择化粪池类型砖砌、钢混；有无地下水；顶部有无覆土；顶部可否过车；化粪池的具体型号与建筑物内便池数量、建筑物性质、污水和废水是合流还是分流、清掏周期等有关;化粪池选型计算较为复杂,具体计算可参考计算软件;三、园林景观照明设计1、园区灯具布置一般原则园林景观照明一般分为安全照明和景观照明2种;安全照明主要为道路和较大面积铺装场地广场照明,照明平均照度值一般为8-10lx;道路宽度小于米时,一般选用草坪灯做为照明灯具,草坪灯高度不大于米,布置间距8-12米；道路宽度为米时,一般选用庭院灯做为照明灯具,庭院灯高度为米,布置间距15-20米；道路宽度大于4米时,可选用庭院式路灯做为照明灯具,灯具高度一般为米,布置间距20-28米;市政道路照明设计灯具的配光类型、布置方式与灯具的安装高度、间距关系需严格遵守国标城市道路照明设计标准之规定;路面平均照度,可按以下公式计算：E av=ψUKN/SW式中E av――路面平均照度lxψ――灯具内光源的总的光通量lmU――利用系数,查灯具厂家样本的利用系数曲线获得K――维护系数,一般取值N――路灯一侧布置或交错布置时为1,双侧布置时为2S――路灯间距mW――道路宽度m较大面积铺装场地广场照明一般以高杆灯照明作为基本的照明,平均照度为15-25lx,高杆灯高度一般为12-20米;景观照明主要为重点园林小品照明、绿化照明、水景照明;重点园林小品照明是根据园林小品自身的特点、功能及所处的环境采用不同的灯具布置形式,充分表现园林小品的特征,突出其形象,增强园林小品的艺术感；绿化照明是利用泛光灯或投光灯,突出园林主景树木的夜间立体感和层次感,同时强调树木的叶和花的色彩；水景照明需根据水景的静态和动态的不同效果选择不同的灯具,突出水景轮廓及流动水的优美形态,水景照明灯具额定电压均为安全电压12V;2、电缆的选择园林景观照明室外电缆一般选用VV、YJV、RVV电缆穿管埋地敷设;导线的截面选择有2种选择方式：按允许载流量选择导线截面、按允许电压损失选择导线截面;1、按允许载流量选择导线截面选择导线允许载流量需大于线路计算负荷电流;各种类型的电线、电缆导体允许持续载流量是在给定的基准条件下确定的,当实际敷设条件不同于基准条件时,应按不同的基准条件乘以不同的校正系数;导线载流量及各种校正系数均可查表获得,但利用如下口诀,可大致得出导线载流量的值,不必查表;10下五,100上二10平方毫米以下导线载流量为导线截面乘以五,100以上的乘以二25、35,四三界10-25平方毫米的导线载流量为导线截面乘以4,35、50以上的乘以三70、95,两倍半70和90平方毫米的导线载流量为导线截面乘以穿管温度,八九折导线如果穿管乘以,如果环境温度大于25度的话乘以裸线加一半导线如果是裸线的话再乘以铜线升级算上面的口诀是铝芯线的,如果时铜芯线,则升级计算;电气回路计算电流,应按下式计算：①380/220V三相平衡负荷的计算电流：I js=P js / U e COSψ式中I js――计算电流AP js――计算负荷KWU e――三相设备的额定电压,U e=COSψ――功率因数②220V单相负荷的计算电流：I jsd=P js / U e d COSψ式中I jsd――计算电流AP js――计算负荷KWU ed――单相设备的额定电压,U ed=COSψ――功率因数2、按允许电压损失选择导线截面在电力系统中,电网供给负载端点的实际电压,并不等于该用电设备的额定电压,其差值称为电压偏移;园林景观电气设计中,照明回路和动力回路用电设备端子电压偏差容值均为±5% ;电气回路电压损失,可按下式计算：△U%=PL/CS在知道了电压损失△U%后,就可以算出相应的导线截面S=PL/△U% C=M/△U% C式中S――导线截面△U%――电压偏移P――负荷的功率单相或三相,KWL――线路的长度不能单纯的理解为回路线长,mM――负荷矩C――由线路的相数、额定电压及导线材料的电阻率决定的常数,称为电压损失计算参数;铜芯三相四线制回路,C=77；铝芯三相四线制回路,C=;铜芯单相220V回路,C=；铝芯单相220V回路,C=;3、注意事项①园林景观电气回路一般线路较长,在选择电缆具体规格时,需先按允许载流量选择导线截面,然后复核该回路的电压损失;如电压损失大于5%,则需将电缆截面提高一个规格,并重新复核电压损失,至到满足要求为止;②电缆截面选择还有以下具体要求：进户线不小于10mm2；动力及照明配电箱的进线不小于6mm2；控制箱进线不小于6mm2；对于三相四线制回路当线路是以气体放电源为主的配电回路或者计算机电源回路时其N、PE、PEN线的截面应不小于相线截面;3、接地方式及低压配电线路保护1、接地方式室外园林景观电气低压配电系统接地方式一般为TN-S系统,有时也可采用TT系统;2、低压配电线路保护低压配电线路应根据不同故障类别和具体工程要求装设作用于切断供电电源或发出警报信号的保护,低压配电线路保护线路主要有三类：短路保护；过负荷保护；接地故障保护;此三类保护均可由断路器接地故障需配合使用漏电保护器提供;断路器的选择较为复杂,考虑的因素较多,具体选择方法可参考≤民用建筑电气设计手册≥P450-P459及论文;为方便控制及频繁开关,园林景观电气回路中一般需加装交流接触器;所选交流接触器额定电压U n须不小于线路的额定电压U ln,所控回路电流应小于交流接触器的额定值;在电动机园林景观电气中常为潜水泵或管道泵控制回路中,接触器常与热继电器配成磁力启动器使用,用于电动机的过载保护;热继电器的额定电流应等于或略大于电动机的额定电流,即：I nj=~I nd式中I nj――热继电器的额定电流AI nd――电动机的额定电流A4、回路控制园林景观照明系统一般可将灯具按区域或按灯具属性分回路控制,并在配电箱中加装时间控制器和转换开关,来实现回路的手动和按时间自动控制;对控制要求较高的地方,还可以加设智能控制系统如C-BUS系统来实现电路的智能控制;。
园林景观水电施工方案
施工组织设计/（专项）施工方案报审表工程名称：高德老街项目绿化景观工程编号：注：本表一式三份，项目监理机构、建设单位、施工单位各一份。
高德老街项目绿化景观工程景观水电施工方案编制：审核：审批：三川园林景观公司二零一八年三月二十五日一、工程概况1、工程名称：高德老街项目绿化景观工程2、建设地点：3、工程范围：本次建设内容：包括园林景观、绿化及景观照明、浇灌给水、排水工程等；总用地面积㎡，绿地面积约平方米。
本工程由投资建设，建筑设计有限公司设计，公司监理，三川园林景观公司总承包施工。
4、施工条件：本工程施工场地内各种杂物清除完毕，水电已接入现场，已具备“三通一平”条件。
5、质量目标：本工程绿化质量目标目测为合格6、工期要求：日历天（除特殊天气如暴雨、台风外）本工程景观水电主要包括绿化浇灌和景观照明及室外排水3个部分，其中浇灌管道材料为钢塑给水管，长度约为米，安装水表和阀门套，安装洒水栓个；景观照明电线管材为PE保护管长度约为米，镀锌钢管保护管长度约为米，安装室外配电箱台、景观装饰灯套；室外雨水管道为HDPE双壁波纹管，长度约为米，砌筑雨水口座、雨水检查井座、出水口座。
二、质量控制依据1、招投标文件2、设计图纸3、图纸会审纪要及设计变更文件4、《建筑工程质量验收统一标准（GB50300-2013）5、给水排水构筑物工程施工及验收规范（GB50141—2008）；6、建筑电气工程施工质量验收规范（GB50210－2011）。
三、施工准备根据工程的进展情况组织劳动力进场。
组织好施工人员熟悉施工图纸和国家有关施工规范，认真做好图纸会审工作。
景观水电施工员应分别编制好施工方案，并在施工前对参加施工的工人班组进行详细的施工技术交底，对于一些关健的施工工艺，施工员应先组织好操作示范的观摩，然后再按工艺要求严格施工。
落实好工地的临时设施，如工地办公室、材料仓库和工具房等临时用房必须在开工前准备完备。
采购部门根据施工员提供的材料机具计划和施工进度计划及时做好材料机具的采购供应工作。
别墅园林水电施工方案范本
别墅园林水电施工方案范本1. 项目背景和目标本项目是针对一处别墅园林的水电施工方案。
该别墅园林位于郊区，占地面积为5000平方米，主要包括房屋建筑和园林景观。
本方案的目标是合理规划和布局别墅园林的水电系统，确保供水、供电和排水的安全和可靠性。
2. 施工方案概述本施工方案主要涵盖以下几个方面：•水系统设计和施工方案•供电系统设计和施工方案•排水系统设计和施工方案3. 水系统设计和施工方案3.1 供水系统设计和施工方案根据本别墅园林的需求和实际情况，供水系统设计和施工方案如下：•主要供水管道连接到市政供水系统，以保证稳定的供水。
•建议采用PE管或PVC管作为供水管道材料，以确保管道的耐用性和耐腐蚀性。
•在别墅内部设置水表和水阀，方便水费计量和供水控制。
•在别墅园林内设置适当的喷水装置和灌溉系统，以满足园林景观的需求。
3.2 排水系统设计和施工方案针对别墅园林的排水需求，设计和施工方案如下：•设计合理的排水系统，确保雨水和污水的顺利排出。
•建议采用PVC管作为排水管道材料，以确保管道的耐用性和耐腐蚀性。
•别墅园林内的雨水排水系统应设计有收集雨水的设施，以便后续利用，如浇灌园林植物。
•别墅内部的污水排水系统应连接到市政污水管道，确保污水的合理处理。
4. 供电系统设计和施工方案别墅园林的供电系统设计和施工方案如下：•根据别墅的用电需求和规模，确定供电系统的容量。
•设计供电线路和布线方案，确保安全和可靠的供电。
•建议采用埋地电缆作为主要的供电线路，以避免影响园林景观。
•在别墅内部设置电表和电箱，方便电费计量和供电控制。
•别墅园林内的照明系统应设计合理，满足夜间照明和安全需求。
5. 现场施工管理为了确保施工过程的质量和安全，需要进行现场施工管理。
具体措施如下：•配备专业的施工队伍，确保施工人员具备相关的资质和经验。
•制定施工计划和进度安排，确保施工按时完成。
•定期检查和监督施工进展，确保施工质量。
•采取必要的安全措施，确保施工期间没有人员伤亡和财产损失。

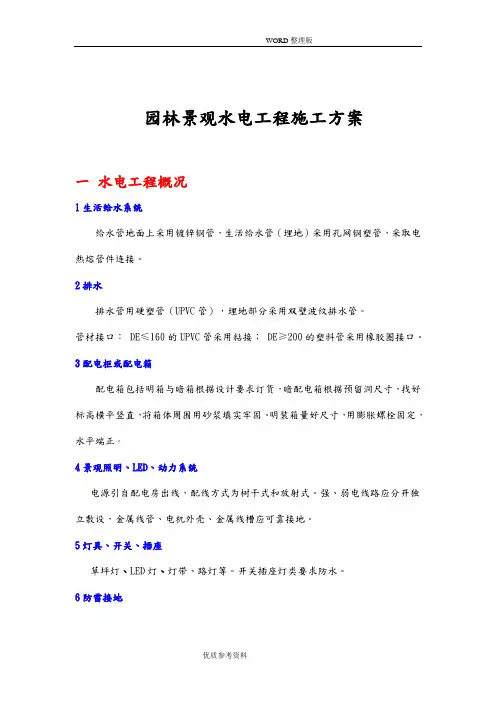

园林景观水电施工设计方案
园林景观水电工程施工方案一水电工程概况1生活给水系统给水管地面上采用镀锌钢管，生活给水管（埋地）采用孔网钢塑管，采取电热熔管件连接。
2排水排水管用硬塑管（UPVC管），埋地部分采用双壁波纹排水管。
管材接口： DE≤160的UPVC管采用粘接； DE≥200的塑料管采用橡胶圈接口。
3配电柜或配电箱配电箱包括明箱与暗箱根据设计要求订货，暗配电箱根据预留洞尺寸，找好标高横平竖直，将箱体周围用砂浆填实牢固。
明装箱量好尺寸，用膨胀螺栓固定，水平端正。
4景观照明、LED、动力系统电源引自配电房出线，配线方式为树干式和放射式。
强、弱电线路应分开独立敷设，金属线管、电机外壳、金属线槽应可靠接地。
5灯具、开关、插座草坪灯、LED灯、灯带、路灯等。
开关插座灯类要求防水。
6防雷接地防雷的等级为二类，接闪器采用屋面网架大于0.5㎜2的金属架作接闪器，其它地方设避雷网格作为接闪器。
所有金属穿线导管、桥架、配电箱等均可靠接地，接地电阻不大于1欧。
二编制的依据本方案的编制依据是：1、施工图纸；2、建筑给排水及采暖工程施工质量验收规范（GB50242-2002）。
3、建筑电气安装工程施工质量验收规范（GB50303-2002）。
4、建筑工程施工质量验收统一标准（GB50300-2001）。
三施工准备根据工程的进展情况组织劳动力进场。
组织好施工人员熟悉施工图纸和国家有关施工规范，认真做好图纸会审工作。
给排水、强弱电施工员应分别编制好施工方案，并在施工前对参加施工的工人班组进行详细的施工技术交底，对于一些关健的施工工艺，施工员应先组织好操作示范的观摩，然后再按工艺要求严格施工。
落实好工地的临时设施，如工地办公室、材料仓库和工具房等临时用房必须在开工前准备完备。
采购部门根据施工员提供的材料机具计划和施工进度计划及时做好材料机具的采购供应工作。
四强弱电工程主要施工方法4 .1配电箱、柜的安装1、本工程配电箱包括明箱和暗箱，根据设计要求加工定货。
园林水电施工方案
园林水电施工方案1. 引言园林水电施工方案是指在园林景观建设中，用于实现水电设施的安装和调试的工作计划和方法。
水电施工方案对于园林景观的正常运行和维护非常重要，本文将介绍园林水电施工方案的基本要素和步骤。
2. 施工准备在开始园林水电施工之前，需要做好以下准备工作：•明确工程目标和施工要求•制定工程施工计划和进度表•准备必要的工程设备和材料•指定专业的施工人员和团队•进行现场勘测和踏勘，了解地理和环境条件•完成施工治理前的现场准备3. 施工步骤3.1 水电设施布置在进行园林水电施工之前，需要根据园林景观的特点和设计要求，合理布置水电设施。
主要包括以下几个方面：•确定水源的位置和引水方式•安装水泵和管道系统•安装灯光和电力设备•布置喷泉和喷水装置•安装雨水收集和排水系统3.2 施工工艺园林水电施工的主要工艺包括：•挖掘和铺设水电设施的基础•安装和连接水泵和管道系统•安装和连接灯光和电力设备•安装和调试喷泉和喷水装置•安装和调试雨水收集和排水系统3.3 安全措施在园林水电施工过程中，应严格遵守安全操作规程。
施工人员应进行必要的安全培训，并采取以下措施来保障施工安全：•佩戴必要的个人防护装备•定期检查和维护施工设备•注意操作规范，禁止违规行为•指定专人负责安全监督和管理•建立应急预案，及时应对突发事件3.4 施工质量控制园林水电施工的质量控制是保证景观设施正常运行和使用的关键。
在施工过程中，应采取以下措施来控制施工质量：•严格按照设计要求进行施工•定期进行工程验收和检测•进行必要的工程调试和调整•建立施工记录和档案，记录施工过程和结果•及时处理施工中发现的问题和缺陷4. 施工验收和维护当园林水电施工完成后，需要进行验收和维护工作。
主要包括以下几个方面：•进行工程竣工验收，确保施工质量达到要求•建立园林设施的维护计划和保养方案•定期检查和维护水电设施的运行状态•处理设施运行中出现的故障和问题•定期清洗和维护喷泉和喷水装置5. 总结园林水电施工是园林景观建设中的重要环节，合理的施工方案和科学的施工工艺是保证园林设施正常运行和维护的关键。
园林水电施工方案
园林水电施工方案一、项目概述本项目为园林水电工程施工方案，旨在园林景观项目提供全面的水电设施建设和维护服务。
本方案包括对整个园林项目的水电设备进行安装、调试和维修等工作。
二、施工内容1.水电设备规划：根据园林景观项目的需求和设计要求，确定水电设备的种类和数量，并进行布局规划，确保设备与景观的协调性。
2.水泵及配管系统安装：根据设计方案，选用合适的水泵和配管系统，进行安装和调试。
确保水泵的性能稳定，配管系统的安全可靠。
3.人工湖和喷泉设施建设：根据设计方案和工程要求，施工人工湖和喷泉设施。
包括水池的挖掘、防水处理、石材铺设、喷泉造型等工作。
4.灯光及电缆线路布置：根据设计方案，布置园林景观灯光和电缆线路，确保夜间景观效果良好，同时保证线路的安全性和可靠性。
5.雨水收集和排水系统建设：根据园林项目的地形和降雨情况，设计并建设雨水收集和排水系统。
确保园林地区的防涝和排水畅通。
6.设备维护和检修：负责园林水电设备的定期维护和检修工作，及时发现和解决设备故障，确保设备的正常运行。
三、施工流程1.确立项目需求和设计方案。
2.选择合适的水电设备和材料，并进行采购准备。
3.水泵及配管系统的安装和调试。
4.人工湖和喷泉设施的施工。
5.灯光及电缆线路的布置和接线。
6.雨水收集和排水系统的建设。
7.水电设备的维护和检修。
四、施工人员和设备1.施工人员：具有相关水电施工经验的工程师、技术人员和熟练工人，保证施工全过程的质量和安全。
2.施工设备：包括挖掘机、起重机、喷涂机等水电施工常用设备。
五、施工安全措施1.施工现场设置明显的警示标志，保证施工区域的安全；2.施工人员必须按照相关安全操作规程进行施工；3.做好施工现场的防火、防盗等安全工作，保证施工设备和材料的安全性；4.定期组织施工人员进行安全教育和培训，提高员工的安全意识。
六、质量控制1.施工过程中，严格按照设计方案进行施工，保证水电设备的安装质量和工程的整体效果；2.采用优质的材料和设备，确保施工质量可靠，并严格按照相关标准进行验收；3.定期对水电设备进行维护和检修，确保设备的正常运行；4.与园林景观设计和施工方进行及时沟通和协调，确保施工进度和效果符合预期。
园林景观工程水电施工(3篇)
第1篇一、施工前的准备工作1. 设计审查：在水电施工前，首先要对园林景观设计图纸进行详细审查，确保设计符合实际需求，满足安全、环保、节能等要求。
2. 材料准备：根据设计要求，提前准备水电施工所需的各类材料，如电缆、电线、管道、阀门、接头等，并确保材料质量符合国家标准。
3. 施工队伍：组建专业的水电施工队伍，对施工人员进行技术培训，提高施工人员的专业技能和安全意识。
二、施工流程1. 水电管道铺设：根据设计图纸，对园林景观中的水景、喷泉、喷灌等设施进行管道铺设。
管道应选用耐腐蚀、抗压性能好的材料，确保管道安全可靠。
2. 电缆、电线敷设：按照设计要求，对园林景观中的照明、音响、监控等设施进行电缆、电线敷设。
电缆、电线应选用符合国家标准的材料，确保电路安全稳定。
3. 接头、阀门安装：在管道、电缆、电线敷设过程中，根据实际需求安装接头、阀门等配件，确保水电系统的正常运行。
4. 水电设备安装：按照设计要求，对水泵、电机、喷头等水电设备进行安装，确保设备安装牢固、运行平稳。
5. 系统调试：完成水电设备安装后，进行系统调试，检查水电系统是否正常运行，确保各项功能达到设计要求。
6. 水电系统保护：在水电系统运行过程中，加强系统保护，防止因外部因素导致的水电设备损坏。
三、施工注意事项1. 施工安全：水电施工过程中，严格遵守安全操作规程，确保施工人员的人身安全。
2. 质量控制：严格控制水电施工质量，确保水电系统安全、稳定、可靠。
3. 环保要求：在水电施工过程中，注意环境保护，减少施工对周围环境的影响。
4. 节能减排：在水电系统设计、施工过程中，充分考虑节能、减排要求，降低能耗。
5. 施工协调：与园林景观施工其他环节密切配合，确保水电施工与整体景观建设同步进行。
四、施工总结园林景观工程水电施工是一项复杂而细致的工作，需要严格按照设计要求和安全规范进行。
通过以上施工流程和注意事项，可以确保园林景观水电系统的安全、稳定、可靠，为园林景观的美丽与实用提供有力保障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工组织设计/（专项）施工方案报审表工程名称：高德老街项目绿化景观工程编号：高德老街项目绿化景观工程景观水电施工方案编制：审核：审批：三川园林景观公司二零一八年三月二十五日一、工程概况1、工程名称：高德老街项目绿化景观工程2、建设地点：3、工程范围：本次建设内容：包括园林景观、绿化及景观照明、浇灌给水、排水工程等；总用地面积㎡，绿地面积约平方米。
本工程由投资建设，建筑设计有限公司设计，公司监理，三川园林景观公司总承包施工。
4、施工条件：本工程施工场地内各种杂物清除完毕，水电已接入现场，已具备“三通一平”条件。
5、质量目标：本工程绿化质量目标目测为合格6、工期要求：日历天（除特殊天气如暴雨、台风外）本工程景观水电主要包括绿化浇灌和景观照明及室外排水3个部分，其中浇灌管道材料为钢塑给水管，长度约为米，安装水表和阀门套，安装洒水栓个；景观照明电线管材为PE保护管长度约为米，镀锌钢管保护管长度约为米，安装室外配电箱台、景观装饰灯套；室外雨水管道为HDPE双壁波纹管，长度约为米，砌筑雨水口座、雨水检查井座、出水口座。
二、质量控制依据1、招投标文件2、设计图纸3、图纸会审纪要及设计变更文件4、《建筑工程质量验收统一标准（GB50300-2013）5、给水排水构筑物工程施工及验收规范（GB50141—2008）；6、建筑电气工程施工质量验收规范（GB50210－2011）。
三、施工准备根据工程的进展情况组织劳动力进场。
组织好施工人员熟悉施工图纸和国家有关施工规范，认真做好图纸会审工作。
景观水电施工员应分别编制好施工方案，并在施工前对参加施工的工人班组进行详细的施工技术交底，对于一些关健的施工工艺，施工员应先组织好操作示范的观摩，然后再按工艺要求严格施工。
落实好工地的临时设施，如工地办公室、材料仓库和工具房等临时用房必须在开工前准备完备。
采购部门根据施工员提供的材料机具计划和施工进度计划及时做好材料机具的采购供应工作。
四、施工工艺流程五、施工方案在基础和主体施工阶段，必须做好安装前的准备工作，如熟悉施工图、技术交底、备料、管道支架加工、管件加工、管道除锈、刷油防腐等工作。
当基础施工达到一定程度并具备安装条件时，即可进行管道安装。
管道安装一般按自下而上、分层安装的原则进行。
（一）、园林喷灌工程1、给水管道施工工艺：测量放线--沟槽开挖--套接施工---填砂---管线试压---回填土（1）管沟工程a. 安全防护：施工期间，应具备充分的安全设备，以保安全。
b. 管沟定线：定线前，应清除管沟经过路线所有的障碍物，按照技术人员的指示，定线放样，经监理人员校验认可后，才可挖土。
c. 管沟挖掘：每次挖掘的长度，应视交通情况、地形及管径大小，由技术人员决定，凡挖至交通关键部位，应放置铁板或木板，板的厚度，以能安全通过车辆行人为准。
管沟的挖掘必须按照管线设计线路，正直平整，不得任意偏斜曲折，管线必须弯曲时，其弯曲角度应按照管子每一段容许弯度进行。
一般允许弯度2º以内。
d. 管沟断面：管沟宽度及深度应根据规范规定尺寸挖掘。
然后再放置水管。
管沟中如有积水，须排除才可放管。
直管与其他埋设物交叉或接近时，至少应保持20cm 间距，以利施工。
（2）管粘接施工与安装a. 施工时应根据工程情况做出使用钢塑管及管件的规格、数量的计划，接收后施工单位应负责保管，谨慎运输放置，管材应水平堆放在平整的地面上，叠置时，外悬的端部不宜大于１００mm，应避免阳光嚗晒，安装前要熟悉钢塑管的性能及施工要求。
b. 承插或粘接施工：以冷胶溶接法接合，先以抹布沾清洁剂将接合部位的灰尘、油渍等擦拭干净后，在插管的表面涂上冷胶，以毛刷刷均匀，涂抹冷胶时，依管子的尺寸大小可增减次数，平均涂抹两次，第二次涂抹应在第一次涂抹后快速涂抹上，以免胶合剂干掉。
然后将插管缓慢旋转插入承口管内，并擦干净多余的胶合剂，粘接后，根据施工现场的气候条件应放置至接口固化为止。
清洁剂和胶合剂应选用国家建委推荐的“超绿”牌产品，其涂抹厚度以每平方厘米０.1 至０．2克为准, 2"以下管只在插口涂抹冷胶；大口径管必须先用清洁剂清洁，然后在承口和插口抹胶，胶的涂抹要均匀，粘接时不得带水作业。
c. 直管保护：在直管装接期间，施工单位应防止石块或其他坚硬物落入管沟，以免水管受损伤，凡工作暂停或休息时，一切管口须用塑胶布封口后再遮牢，以防杂物落入管中。
直管安装好，未试压前，应将管身部分先行覆盖好，以求保护。
d. 在距阀门井外0.5 米处采用过渡件串连两端不同材质的管道，与钢塑管管端的连接必须采用柔性接头，埋地镀锌钢管及钢制过渡件做防腐处理。
（3）钢塑管道试压1. 水压实验：配管系统全部或部分完成后，应作水压试验，其试验压力应为该管路通水后所承受使用压力的1.5 倍,并保持60分钟无渗漏方为合格。
2. 通水试验：安装各项器具、机器、配管后试验其通水情形。
备注：所有给水管均需于完工后交给用户前，用氯溶液消毒八小时以上。
消毒用的溶液中有效氯浓度不得低于50mg/λ，温度不得高于50°C，所有管线上的阀门和龙头等均需开关数次。
消毒后将消毒溶液排放干净并用自来水冲至自来水中的余氯量低于0.2mg/λ时为止。
3. 管路试压与回填管路试压：试压前直管应冲洗清洁，试压标准规定如下：a. 将试压管段各配水点封堵，缓慢注水，同时将管内气体排出。
b. 内压试验以管子工作压力的1.5 倍施行水压试验,加压要缓慢升压,升压时间不应小于10min。
c. 升压到试验压力后，停止加压，稳压1h，观察接点部位有否漏水现象。
d. 稳压1h后再补压到规定的试验压力值，10min 内压力降不超过0.05Mpa 为合格，不合格的管件与接头应予换装或试压合格为止，试压后管线内的剩水需排除。
e. 试压完毕后要及时泄压，切断加压设备与管线的连接，保护管线，处理泄漏等缺陷时必须在泻压后进行，不能带压进行。
（二）、景观照明工程1、施工工艺流程测量放线----沟槽开挖----电缆敷设----回填土----控制、用电设备及保护设施安装。
2、沟槽开挖本工程采用人工开槽的施工方法。
开槽宽度符合设计要求并能满足施工作业宽度。
开槽过程中，如遇地下管线或构筑物，及时采取措施进行保护。
槽底应平整、夯实，进行自检后，报现场监理工程师验收，再进行电缆敷设工序。
当沟槽地基土质不好时，要对原土进行夯实，使其达到设计强度。
3、电缆敷设a. 按已确定配电箱位置，电缆敷设采用铠装直埋方式过路处需穿钢管保护。
并根据现场情况加电缆井和电缆直埋标志桩。
b. 电缆直埋深度不小于0.8m，电缆与相邻部分的净距应符合有关规范要求。
c. 电缆埋深---0.8m 穿越车行路时，需穿≥80 镀锌钢套管加以保护。
d. 电缆施工放线时，需经有关专业校验后，方可施工。
E.电缆的施工放线，应根据现场的实际情况适当调整电缆井和电缆直埋位置需与绿化专业施工紧密配合。
灯与灯之间距离小于5m时，需采用非铠装电缆穿钢管埋地敷设。
e. 铺设ф50镀锌钢管管道所用材料的材质、规格和断面的组合必须符合设计的规定。
两根钢管应分别旋入管箍长度的1/3 以上两端管口应锉成坡边。
钢管在铺设前进行技术处理，保证管口光滑无棱。
管箍用ф90x4mm镀锌钢套管焊接，钢套管长300 mm。
钢管连接处用冷底子油涂刷防腐。
f. 电缆引入的位置尺寸应符合设计规定。
4、灯具安装灯具的安装需专业人员与供货单位共同确定灯具结构后方可施工。
灯具订货前，设计人员需向厂家进行技术交底。
每个庭院灯具需加熔断器加以保护，照明二次回路需加自动与手动转换开关。
5、施工要求及接地保护施工作业要求：1．导线规格材质必须符合设计要求和国家标准规定。
2.照明线路的绝缘电阻值不小于0.5mΏ，动力线路的绝缘电阻值不小于1mΏ。
6、配电箱的安装1.本工程配电箱为照明配电用箱ALZ，IP55户外型，根据设计要求加工定货。
明装箱量好尺寸，用膨胀螺栓固定，不破坏箱面油漆，水平端正不歪斜。
2.配电箱进场时，设备应有铭牌，并注明厂家名称，附件齐全，设备开箱检查应由监理、供货方共同进行，并做好检查记录。
3.配电箱安装要求配电箱的底部距离地面应符合设计要求和规范要求：导线剥削处不应损伤线芯，导线压头应牢固可靠，如多股导线与端子排连接时，应加装压线端子，然后一起涮锡，再压接在端子排上。
如与压线孔连接时，应先将多股导线涮锡后穿，用顶丝压接，注意不得剪断导线股数。
导线引出面板时，面板线孔应光滑无毛刺，金属面板应装设绝缘保护套。
配电箱内盘面闸具位置应与支线相对应，其下面应装设卡片框架，标明回路名称。
配电箱盘面上安装的各种刀闸、自动开关及浪涌保护器等，当处于断路状态时，刀片可动部分均不应带电。
配电箱上的电具、仪表应牢固平正整洁，间距均匀，铜端子无松动，启闭灵活，零部件齐全。
4.配电柜安装按图纸布置稳放，就位后先找正两端，再在柜高2/3处以小线找正，采用0.5mm铁片调整，最后用M12镀锌螺栓固定。
柜体与柜体，柜体与挡板，均用镀锌螺栓连接，每台柜应单独与接地干线连接。
（三）、排水管道安装工艺要求1、各种管材、管件及组件必须符合设计要求和具备产品合格证。
2、预制加工时，按设计图纸画出管道的分路、管径、预留管口和阀门位置等施工草图，在现场安装的结构位置上做好标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工。
3、雨水管施工时先进行埋地管敷设，然后进行垂直管的安装，最后安装支管。
4、雨水管道预制时，需根据设计图纸要求并结合现场情况，量好管道尺寸。
塑料排水管施工时，管道断口的毛刺要用刮刀清除平滑，承插口和插管的连接部位要将水份和灰尘擦拭干净。
要用毛刷涂抹粘结剂。
插入粘结时需将插口稍作转动。
以利粘结剂分布均匀。
约30秒至一分钟粘牢后应及时将溢出的粘结剂清除干净。
多口粘连时应注意预留口方向。
5、雨水管采用HDPE双壁波纹管，接口采用承插橡胶圈接口连接。
伸至外面的承插口应临时用泡沫塑料或水泥袋纸堵好，以防施工时杂物落入管腔堵塞管道。
7、雨水管每隔四米应设一个伸缩节。
8、雨水管堵塞时，不得使用带有锐边尖口的机具清捅。
管道安装完毕后应进行水压试验，试验原则是先总管后支管。
给水管道的试压要求为：由市政管网直接供水的给水管，试验压力要求为0.6Mpa，压降以10分钟内不超过0.05Mpa为合格；消防给水管道试压要求为1.6Mpa，压降以10分钟内不超过0.05Mpa、管道各部位不渗不漏为合格。
试压时，应在管道系统的最高点设置自动排气装置，并在最高点和最低点各安装一个压力表。
试压合格后应及时办理验收手续。
六、安全要求抓好现场施工人员的安全教育，制定施工安全措施，搞好现场文明施工安全生产的宣传工作。
定期进行安全生产检查，发现问题应及时进行整改。
