回流焊接温度曲线作温度曲线(profiling)是确定在回流整个周期内印刷电路板(PCB)装配必须经受的时刻/温度关系的过程。
它决定于锡膏的特性，如合金、锡球尺寸、金属含量和锡膏的化学成分。
装配的量、表面几何形状的复杂性和基板导热性、以及炉给出足够热能的能力，所有都阻碍发热器的设定和炉传送带的速度。
炉的热传播效率，和操作员的经验一起，也阻碍反复试验所得到的温度曲线。
锡膏制造商提供差不多的时刻/温度关系资料。
它应用于特定的配方，通常可在产品的数据表中找到。
但是，元件和材料将决定装配所能忍受的最高温度。
涉及的第一个温度是完全液化温度(full liquidus temperature)或最低回流温度(T1)。
这是一个理想的温度水平，在这点，熔化的焊锡可流过将要熔湿来形成焊接点的金属表面。
它决定于锡膏内特定的合金成分，但也可能受锡球尺寸和其它配方因素的阻碍，可能在数据表中指出一个范围。
对Sn63/Pb37，该范围平均为200 ~ 225°C。
对特定锡膏给定的最小值成为每个连接点必须获得焊接的最低温度。
那个温度通常比焊锡的熔点高出大约15 ~ 20°C。
(只要达到焊锡熔点是一个常见的错误假设。
)回流规格的第二个元素是最脆弱元件(MVC, most vulnerable component)的温度(T2)。
正如其名所示，MVC确实是装配上最低温度“痛苦”忍耐度的元件。
从这点看，应该建立一个低过5°C的“缓冲器”，让其变成MVC。
它可能是连接器、双排包装(DIP, dual in-line package)的开关、发光二极管(LED, light emitting diode)、或甚至是基板材料或锡膏。
MVC是随应用不同而不同，可能要求元件工程人员在研究中的关心。
在建立回流周期峰值温度范围后，也要决定贯穿装配的最大同意温度变化率(T2-T1)。
是否能够保持在范围内，取决于诸如表面几何形状的量与复杂性、装配基板的化学成分、和炉的热传导效率等因素。
一般回流曲线设置方式

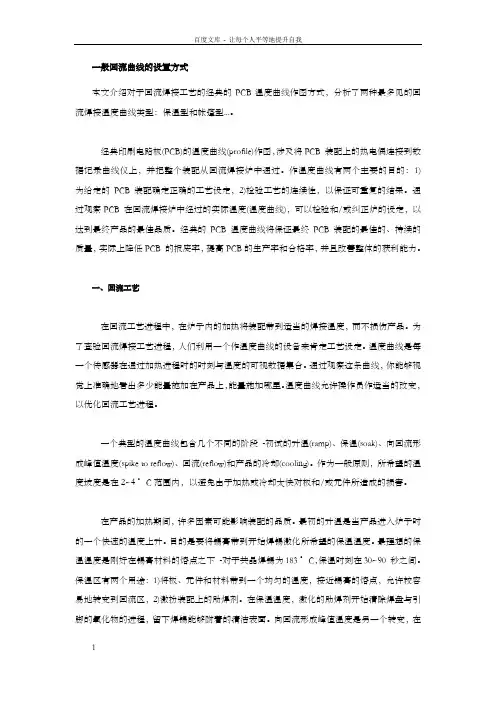

一般回流曲线的设置方式本文介绍对于回流焊接工艺的经典的PCB温度曲线作图方式，分析了两种最多见的回流焊接温度曲线类型：保温型和帐篷型...。
经典印刷电路板(PCB)的温度曲线(profile)作图，涉及将PCB 装配上的热电偶连接到数据记录曲线仪上，并把整个装配从回流焊接炉中通过。
作温度曲线有两个主要的目的：1)为给定的PCB 装配确定正确的工艺设定，2)检验工艺的连续性，以保证可重复的结果。
通过观察PCB 在回流焊接炉中经过的实际温度(温度曲线)，可以检验和/或纠正炉的设定，以达到最终产品的最佳品质。
经典的PCB 温度曲线将保证最终PCB 装配的最佳的、持续的质量，实际上降低PCB 的报废率，提高PCB的生产率和合格率，并且改善整体的获利能力。
一、回流工艺在回流工艺进程中，在炉子内的加热将装配带到适当的焊接温度，而不损伤产品。
为了查验回流焊接工艺进程，人们利用一个作温度曲线的设备来肯定工艺设定。
温度曲线是每一个传感器在通过加热进程时的时刻与温度的可视数据集合。
通过观察这条曲线，你能够视觉上准确地看出多少能量施加在产品上，能量施加哪里。
温度曲线允许操作员作适当的改变，以优化回流工艺进程。
一个典型的温度曲线包含几个不同的阶段-初试的升温(ramp)、保温(soak)、向回流形成峰值温度(spike to reflow)、回流(reflow)和产品的冷却(cooling)。
作为一般原则，所希望的温度坡度是在2~4 °C范围内，以避免由于加热或冷却太快对板和/或元件所造成的损害。
在产品的加热期间，许多因素可能影响装配的品质。
最初的升温是当产品进入炉子时的一个快速的温度上升。
目的是要将锡膏带到开始焊锡激化所希望的保温温度。
最理想的保温温度是刚好在锡膏材料的熔点之下-对于共晶焊锡为183 °C，保温时刻在30~90 秒之间。
保温区有两个用途：1)将板、元件和材料带到一个均匀的温度，接近锡膏的熔点，允许较容易地转变到回流区，2)激扮装配上的助焊剂。
回流焊接工艺的经典PCB温度曲线
回流焊接工艺的经典PCB温度曲线回流焊接工艺是目前电子制造中常用的连接电子元器件和印刷电路板（PCB）的工艺。
在这个工艺中，焊料在高温下融化，连接电子元器件和PCB，然后在一定时间内冷却固化。
经典PCB温度曲线是在回流焊接过程中记录温度变化的图表。
本文将介绍回流焊接工艺和经典PCB温度曲线的相关知识。
一、回流焊接工艺1. 回流焊接的分类回流焊接分为波峰焊接和气相焊接两种。
波峰焊接流程简单，加热过程和冷却条件单一，在单页双面电路板上应用较为广泛。
气相焊接由于温度和气流的可控性好，适用于多层电路板。
2. 回流焊接的基本步骤回流焊接过程包括物料准备、滞留、预热、焊接、冷却和检验六个步骤，每个步骤都有一定的要求。
a.物料准备确认PCB上元件的安装位置和方向是否正确。
b.滞留滞留指将焊接板在回流炉中升温前保持一定时间，以排除湿气，以免电路板和元器件受潮。
滞留时间不同，多因芯片型号、因素的耐受性以及实际情况。
在单页双面电路板和双面电路板中，常用的滞留时间为1-2小时但是在高层数的印刷电路板中滞留时间也可以达到2小时以上，需要根据实际情况判断滞留时间。
c.预热预热可以让PCB和元器件缓慢升温，以达到减少热应力和消除振动应力的目的。
预热时间通常为2-3分钟。
d.焊接焊接是回流焊接的主要步骤之一，只有在实现良好焊接后，电子产品才能保证稳定性和性能达到设计要求。
当确定每层焊点预热后,轮到钢板上。
生产厂商可以通过合理的方法来优化加热过程，大多数生产商将在PCB板上的贴有焊料的元器件表面涂上一只薄薄的层面包油，以防止软件软化后移位。
e.冷却冷却是回流焊接的一个关键步骤，在冷却过程中，焊料应该完全凝固，以避免导致PCB与元器件的热应力。
冷却时间一般为3-5分钟。
f.检验焊点完全冷却后，应对焊接点进行检查。
在这步检查过程，生产厂家会使用高清晰度成像系统，确保焊点品质符合标准。
二、经典PCB温度曲线经典PCB温度曲线是指在回流焊接过程中，PCB的温度变化曲线。
SMT回流焊PCB温度曲线讲解
区间
区间温度设定
区间末实际板温
预热 210℃(410°F)
140℃(284°F)
活性 177℃(350°F)
150℃(302°F)
回流 250℃(482℃)
210℃(482°F)
怎样设定锡膏回流温度曲线
图形曲线的形状必须和所希望的相比较，如果形状不协调， 则同下面的图形进行比较。选择与实际图形形状最相协调的曲 线。
得益于升温-到-回流的回流温度曲线
无光泽、颗粒状焊点 一个相对普遍的回流焊缺陷是无光泽、颗粒 状焊点。这个缺陷可能只是美观上的，但也 可能是不牢固焊点的征兆。在RTS曲线内改正 这个缺陷，应该将回流前两个区的温度减少 5° C；峰值温度提高5° C。如果这样还不行， 那么，应继续这样调节温度直到达到希望的 结果。这些调节将延长锡膏活性剂寿命，减 少锡膏的氧化暴露，改善熔湿能力。
得益于升温-到-回流的回流温度曲线
整个温度曲线应该从45℃到峰值温度215(± 5)℃持续3.5~4分钟。冷却速率应控制在每秒 4℃。一般，较快的冷却速率可得到较细的颗 粒结构和较高强度与较亮的焊接点。可是，超 过每秒4° C会造成温度冲击。
得益于升温-到-回流的回流温度曲线
升温-到-回流
RTS温度曲线可用于任何化学成分或合金，为水溶锡膏和难 于焊接的合金与零件所首选。 RTS温度曲线比RSS有几个优 点。RTS一般得到更光亮的焊点，可焊性问题很少，因为在 RTS温度曲线下回流的锡膏在预热阶段保持住其助焊剂载体。 这也将更好地提高湿润性，因此，RTS应该用于难于湿润的 合金和零件。
怎样设定锡膏回流温度曲线
活性区，有时叫做干燥或浸湿区，这个
区一般占加热通道的33~50%，有两个 功用，第一是，将PCB在相当稳定的温 度下感温，允许不同质量的元件在温度 上同质，减少它们的相当温差。第二个 功能是，允许助焊剂活性化，挥发性的 物质从锡膏中挥发。一般普遍的活性温 度范围是120~150℃。
回流焊温度曲线
冷却区：温度由Tmax～180℃，温度下降速率最大不能超过4℃/s。
温度从室温25℃升温到250℃时间不应该超过6分钟。
该Hale Waihona Puke 流焊曲线仅为推荐值，客户端需根据实际生产情况做相应调整。
回流时间以30～90s为目标，对于一些热容较大无法满足时间要求的单板可将回流时间放宽至120s。

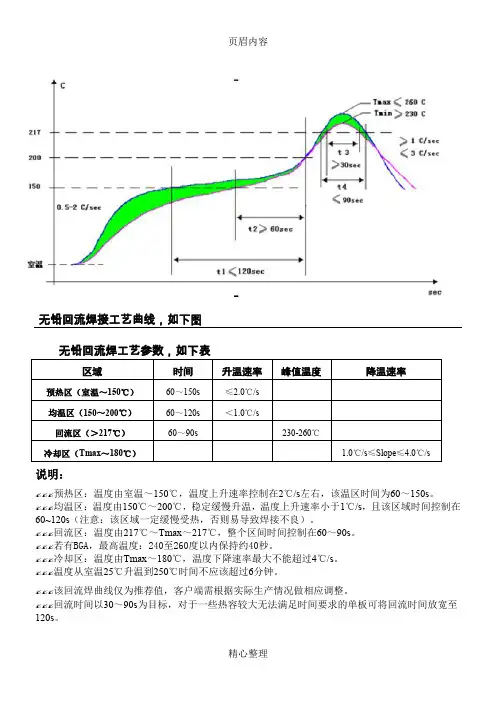

无铅回流焊接工艺曲线，如下图
无铅回流焊工艺参数，如下表
区域
时间
升温速率
峰值温度
降温速率
预热区（室温～150℃）
60～150s
≤2.0℃/s
均温区（150～200℃）
60～120s
＜1.0℃/s
回流区（＞217℃）
60～90s
230-260℃
冷却区（Tmax～180℃）
1.0℃/s≤Slope≤4.0℃/s
说明：
预热区：温度由室温～150℃，温度上升速率控制在2℃/s左右，该温区时间为60～150s。
均温区：温度由150℃～200℃，稳定缓慢升温，温度上升速率小于1℃/s，且该区域时间控制在60~120s（注意：该区域一定缓慢受热，否则易导致焊接不良）。
回流区：温度由217℃～Tmax～217℃，整个区间时间控制在60～90s。
sn-ag回流焊焊接曲线
回流焊温度曲线是影响焊接效果的关键因素，它可以被分为预热区、保温区、回流区和冷却区。
在预热阶段，电路板的温度由常温升高至150°C左右，助焊剂在此过程中会润湿焊盘和元器件引脚。
接下来是保温区，这一阶段的主要任务是使焊膏中的部分溶剂和水气挥发，以免影响焊接品质。
当PCB进入回流区，焊锡膏开始熔化并流动，与焊膏冷却凝固。
为了得到明亮的焊点和饱满的外形，回流焊接完成后需要快速冷却。
这有助于减少PAD的分解物进入锡中，避免产生灰暗毛躁的焊点和弱焊点结合力等问题。
冷却阶段的任务是将电路板冷却至室温，一般需要使用冷却风扇进行强行冷却处理。
为了防止电路板受到热冲击，冷却速率应在-4摄氏度/秒以内，理想情况下冷却温度应达到75摄氏度。
值得注意的是，钎料的液相线温度虽然存在差异，但在回流焊曲线中，峰值温度通常高于钎料熔点的25~60 ℃，以保证焊接效果。
SMT回流焊PCB温度曲线讲解 ppt课件
SMT回流焊PCB温度曲线讲解
7
理解锡膏的回流过程
时间温度曲线中焊锡熔化的阶段是最重要的， 必须充分地让焊锡颗粒完全熔化，液化形成冶 金焊接，剩余溶剂和助焊剂残余的蒸发，形成 焊脚表面。此阶段如果太热或太长，可能对元 件和PCB造成伤害。锡膏回流温度曲线的设定， 最好是根据锡膏供应商提供的数据进行，同时 把握元件内部温度应力变化原则，即加热温升 速度小于每秒3°C，和冷却ห้องสมุดไป่ตู้降速度小于5°C。
怎样设定锡膏回流温度曲线
活性区，有时叫做干燥或浸湿区，这个
区一般占加热通道的33~50%，有两个 功用，第一是，将PCB在相当稳定的温 度下感温，允许不同质量的元件在温度 上同质，减少它们的相当温差。第二个 功能是，允许助焊剂活性化，挥发性的 物质从锡膏中挥发。一般普遍的活性温 度范围是120~150°C。
3. 当温度继续上升，焊锡颗粒首先单 独熔化，并开始液化和表面吸锡的 “灯草”过程。这样在所有可能的 表面上覆盖SM，T回流并焊PCB开温度曲始线讲形解 成锡焊点。 4
理解锡膏的回流过程
4. 这个阶段最为重要，当单个的焊锡颗粒全 部熔化后，结合一起形成液态锡，这时表 面张力作用开始形成焊脚表面，如果元件 引脚与PCB焊盘的间隙超过4mil，则极可 能由于表面张力使引脚和焊盘分开，即造 成锡点开路。
SMT回流焊PCB温度曲线讲解
14
怎样设定锡膏回流温度曲线
接下来必须决定各个区的温度设定，重要的是 要了解实际的区间温度不一定就是该区的显示 温度。显示温度只是代表区内热敏电偶的温度， 如果热电偶越靠近加热源，显示的温度将相对 比区间温度较高，热电偶越靠近PCB的直接通 道，显示的温度将越能反应区间温度。
5. 冷却阶段，如果冷却快，锡点强度会稍微 大一点，但不可以太快而引起元件内部的 温度应力。
