部编版2020中考物理分类汇编 电磁学分类
专题分类：电磁学1..（2019日照）关于家庭电路用电的说法正确的是（）A．我国家庭电路的电压是380VB．给手机边充电边打电话是完全符合用电安全的原则C．更换灯泡，搬动用电器前不用断开电源开关D．用电器的总功率过大是电路中电流过大的原因之一解析：A、我国家庭电路的电压值为220V，动力用电的电压为380V．故A错误；B、手机充电时接听电话，若充电器或电池不合格，有发生爆炸的可能，所以充电时不要接打电话，故B错误；C、在未断开电源开关的情况下更换灯泡或搬动用电器，用电器处仍带电，容易发生触电事故。
故C错误；D、电流过大的原因：短路、总功率过大，故用电器的总功率过大是电路中电流过大的原因之一，故D正确。
2.（2019•青岛）如图所示电路，电源电压保持不变。
下列说法正确的是（）A．同时闭合开关S1和S3，则电路会出现短路B．同时闭合开关S1和S2，则R2被短接，只有R1接入电路C．只闭合开关S1，则R1与R2串联；再将滑片P向左移，电路的总功率变大D．同时闭合开关S2和S3，则R1与R2并联；再将滑片P向左移，电路的总电阻变小解析：A、由图知，同时闭合开关S1和S3，导线将电源两极连接起来，则电路会出现短路，故A正确；B、同时闭合开关S1和S2，则R1被短接（被短路），只有R2接入电路，故B错误；C、只闭合开关S1，则R1与R2串联；再将滑片P向左移，变阻器连入电路中的电阻变小，根据电阻的串联规律，总电阻变小，根据P=可知，电路的总功率变大，故C正确；D、同时闭合开关S2和S3，则R1与R2并联；再将滑片P向左移，变阻器连入电路中的电阻变小，根据电阻的并联规律，电路的总电阻变小，故D正确。
故选：ACD。
3.（2019潍坊）“珍爱生命，注意安全”是中学生应具备的基本安全意识。
下列关于安全用电的说法正确的是（）A．只要不接触高压设备就不会触电B．使用测电笔时，手指不能接触笔尾金属体C．电灯的开关可以接在零线和灯泡之间D．一旦发生触电事故，应先切断电源再进行抢救解析:A、安全用电的原则是：不接触低压带电体，不靠近高压带电体，故A错误；B、使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，否则容易造成误判，认为带电体不带电是十分危险的，故B错误；C、控制电路的开关应该接着用电器和火线之间，故C错误；D、发生触电事故时，千万不能用手去拉触电者，首先要立即切断电源再采取措施抢救触电者，故D正确。
故选D。
4.（2019日照）下图依次为电流表、电压表、天平、量筒所显示的刻度。
读数全部正确的一组是（）A．0.22 A 9.5 V 38.2 g 60mLB．1.1 A 9.5 V 38.1 g 60 mLC．0.22 A 1.9 V 38.2 g 60mLD．1.1 A 1.9 V 38.1 g 60 mL解析：电流表使用的是“﹣”和“0.6”两接线柱时，电流表所选量程为0～0.6A，对应的分度值为0.02A；根据指针所指位置可读出电流值为0.22A；电压表使用的是“﹣”和“15”两接线柱时，电压表所选量程为0～15V，对应的分度值为0.5V；根据指针所指位置可读出电压值为9.5V；天平读数是20g+10g+5g+3.2g=38.2g；量筒的读数是60ml；故正确的读数是A。
5.（2019潍坊）某同学设计的煤气检测电路如图所示，电源电压不变，R为定值电阻，Q为气敏元件，其阻值随煤气浓度的升高而增大，闭合开关S，当煤气浓度升高时，下列判断正确的是（）A．电流表示数变小，输出信号电压U ab变大 B．电流表示数变大，输出信号电压U ab变大C．电流表示数变小，输出信号电压U ab不变 D．电流表示数变大，输出信号电压U ab减小解析:（1）定值电阻与气敏元件串联，电流表测电路中的电流，输出信号电压U ab即气敏元件的电压：当煤气浓度升高时，气敏元件电阻增大，根据电阻的串联，总电阻变大，由欧姆定律，电路中的电流变小，电流表示数变小，BD错误；（2）因电流表示数变小，根据欧姆定律的变形公式：U=IR，R的电压变小，根据串联电路电压的规律，输出信号电压U ab变大，故A正确，C错误。
故选A。
6.（2019临沂）如图所示中是探究发电机原理的是（）A．B．C．D．解析：A、图中没有电源，是电磁感应现象，电磁感应现象是发电机的工作原理，故A正确；B、图示是奥斯特实验，是电流的磁效应实验，不是发电机的工作原理，故B错误；C、图中有电源，是通电导线在磁场中受到力而运动的实验，是电动机的工作原理，不是发电机的工作原理，故C错误；D、图示是探究电磁铁磁性强弱的实验，它的原理是电流的磁效应，故D错误。
故选：A。
7.（2019日照）巨磁电阻（GMR）效应是指某些材料的电阻在磁场中随磁场的增强而急剧减小的现象。
如图是说明巨磁电阻特性原理的示意图，图中的GMR是巨磁电阻。
在电源电压U 不超过指示灯额定电压的条件下，闭合开关S1、S2，则（）A．电磁铁A端是N极B．电磁铁产生的磁感线不管外部还是内部都是从N极出发回到S极C．向右滑动滑片P，GMR两端的电压增大D．向左滑动滑片P，指示灯会变亮解析：A、利用安培定则可知，右手握住螺线管，四指指向电流的方向，大拇指指向电磁铁的左端A为N极、右端B为S极。
故A正确。
B、在磁体外部，磁感线是从N极出发回到S极；故B错误。
C、向右滑动滑片P，滑动变阻器接入电路的阻值变大，则电路的总电阻变大，由欧姆定律可知，电路电流减小，因此电磁铁磁性减弱，周围磁场减弱，GMB的阻值变大。
则GMR两端的电压增大，故C正确；D、由图可知，滑动变阻器的滑片P向左滑动过程中接入电路中电阻变小，由I=可知，电路中的电流变大，此时电磁铁的磁性变强；由右图可知，巨磁电阻和灯泡串联，因电阻在磁场中随磁场的增强而急剧减小，所以，此时巨磁电阻的阻值会变小，电路中的总电阻变小，由I=可知，电路中的电流变大，通过灯泡的电流变大，因P=I2R，且灯泡的亮暗取决于实际功率的大小，所以，灯泡的实际功率变大，灯泡变亮；故D正确。
故选：ACD。
8.（2019菏泽）小明对十字路口的交通信号灯进行观察,画出下列四种电路图，你认为可行的是A. B. C. D.【答案】B【解析】十字路口的交通信号灯，有红、绿、黄三种颜色，且三种灯依次点亮，说明灯是并联的，分别由开关控制灯的通断。
A图，三灯串联，两个开关都闭合时，一起亮，故A不符合实际；B图，三灯并联，且干路和支路分别由开关控制，可以单独点亮，故B符合题意；C图，三灯串联，且三个开关闭合时，电源会被短路，故C不符合实际；D图，红、黄并联，再与绿灯串联，则绿灯必须点亮，另外两灯才会亮，故D不符合实际；故选B。
9.（2019衡阳）下列的四幅图，对应的说法正确的是A. 如图甲，通电导线周围存在着磁场，将小磁针移走，该磁场消失B. 如图乙，闭合开关，通电螺线管右端端为N极C. 如图丙，此实验装置原理与发电机原理相同D. 如图丁，实验研究的是通电导体在磁场中受到力的作用【答案】B【解析】A.将小磁针移走，磁场也不会消失，故A错误；B. 如图乙，闭合开关，根据安培定则判断通电螺线管右端端为N极，故B正确；C.图丙中实验装置原理与电动机原理相同，故C错误。
D如图丁，实验研究的电磁感应现象。
故答案是B.10.（2019连云港）如图所示的四个装置，关于它们的说法正确的是（）A．图a可用来演示电流的磁效应B．图b可用来演示电磁感应现象C．图c可用来演示磁场对电流的作用D．图d可用来演示电磁铁的磁性强弱与电流大小的关系解析：A、该图中没有电源，即电磁感应现象，此实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，是发电机的工作原理，故A错误；B、该图为奥斯特实验，说明通电导线周围存在着磁场，可用来演示电流的磁效应，故B错误；C、该图中有电源，即闭合开关后，磁场中的金属棒就会在磁场中运动，即说明通电直导线在磁场中受到力，故C正确；D、该图说明电磁铁的磁性强弱与线圈的匝数的多少有关，故D错误；故选：C。
11.（2019衡阳）巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象，且磁场越强电阻越小，图中是说明巨磁电阻特性原理的示意图，图中GMR是巨磁电阻，如果闭合S1、S2，滑片P向左移动时，电表的变化情况是A. 表和表示数均变小B. 表和表示数均变大C. 表示数变小，表示数变大D. 表示数变大，表示数变小【答案】D【解析】闭合S1、S2，滑片P向左移动时，电路中的电阻变小，电流变大，通电螺线管的磁性变强，所以巨磁电阻的阻值变小，根据串联电路的电压规律可知，其两端的电压变小即电压表的示数变小，根据欧姆定律可知电路中电流变大，即电流表的示数变大，故D正确，所以答案为D.12.（2019重庆）如图所示的电路中，电源电压保持不变，闭合开关S，灯泡L发光，移动滑动变阻器的滑片P，下列说法正确的是（）A．向右移动滑片P，电流表示数减小，电压表示数增大B．向右移动滑片P，电流表示数增大，电压表示数减小C．向左移动滑片P，电流表示数减小，电压表示数减小D．向左移动滑片P，电流表示数增大，电压表示数增大解析：由电路图可知，灯泡与滑动变阻器串联，电流表串联在电路中，电压表测滑动变阻器两端的电压；（1）将滑动变阻器的滑片P从左向右滑动的过程中，接入电路的电阻变大，电路的总电阻变大；根据I=可知，电路中的电流变小，即电流表的示数变小；根据U=IR可知，灯泡两端的电压变小，根据串联电路总电压等于各分电压之和可知，滑动变阻器两端的电压变大，即电压表的示数变大。
故A正确，B错误；（2）将滑动变阻器的滑片P从右向左滑动的过程中，接入电路的电阻变小，电路的总电阻变小；根据I=可知，电路中的电流变大，即电流表的示数变大；根据U=IR可知，灯泡两端的电压变大，根据串联电路总电压等于各分电压之和可知，滑动变阻器两端的电压变小，即电压表的示数变小。
故CD错误故选：A。
2020年中考物理试题分类汇编：能源、信息与材料
2020年中考物理试题分类汇编：能源、信息与材料一、选择题1.（2020 河南）关子能源、信息与材料，下列说法不正确．．．的是A. 垃圾分类有利于环保和节约能源B. 太阳能和核能都属于可再生能源C. 5G和4G信号的电磁波在真空中传播的速度相等D. 若用超导材料制造输电线可大大降低电能损耗【答案】B2.（2020 湖南常德）下列关于信息、能源和材料的说法中正确的是（）A. 太阳能、水能、天然气是可再生能源B. 手机用无线WiFi信号上网是利用电磁波传递信息C. 电动机线圈用超导材料可以实现将电能全部转化为内能D. 现有的核电站都是利用核聚变释放能量来发电的【答案】B3.（2020 四川成都关于原子、能源和能量，下列说法正确的是（）A. 原子由原子核和质子构成B. 石油是不可再生能源C. 核电站利用核聚变发电D. 太阳能是核裂变释放的能量【答案】B4.（2020 新疆）为了减少对环境的污染，未来我国占能源消费总量的比例逐步降低的能源是（）A. 煤炭B. 核能C. 风能D. 水能【答案】A5.（2020 湖南岳阳）关于能源和信息的说法，正确的是（）A. 北斗卫星导航系统是利用电磁波导航的B. 电话的听筒是把声音信息转换成电流信息C. 煤、石油、天然气都是可再生能源D. 目前人类已建立核电站，是利用核聚变发电【答案】A6.（2020 福建）我国城乡建设和管理越来越注重环保，以下做法符合环保要求的是A.废旧电池随意丢弃B.减少城市绿地和湖泊的面积C.工业废水直接排放到江河中D.使用太阳能、风能等清洁能源【答案】D7.（2020 江苏宿迁）能源、信息、材料是现代社会发展的三大支柱，下列说法正确的是（）A．太阳能、核能都属于不可再生能源 B．能量是守恒的，所以我们不需要节约能源C．北斗导航卫星与地球之间利用电磁波通信 D．超导材料可用来制作熔断器的熔丝【答案】C8.（2020 江苏盐城）今年5月，珠峰高程测量登山队登顶的视频画面首次通过5G网络与全球实时共享.信号传输利用的是A.超声波B.次声波C.微波D.红外线【答案】C9.（2020 山东临沂）2020年6月23日9时43分，北斗三号最后一颗组网卫星发射成功（如图）北斗导航信息传递利用的是（）A．电磁波B．超声波C．次声波D．紫外线【答案】A10.（2020 山东临沂）关于能源、信息和材料，下列说法正确的是（）A．天然气属于可再生能源B．核电站利用核裂变发电C．光纤利用电流传递信息D．麒麟芯片由超导材料制成【答案】B11.（2020 广西贵港）能源、信息和材料是现代社会发展的三大支柱，下列关于能源、材料、信息说法错误的是（）A.太阳能、风能、石油都是可再生能源B.手机话筒的主要作用是把声音信号变成电信号C.半导体是制成集成电路（俗称芯片）的主要材料之一D，电饭锅煮饭时把电能转化为内能【答案】A12.（2020 贵州黔南）今天，科技正在改变人们的生活，下列有关新科技应用说法正确的是（）A.北斗卫星导航是通过光纤传递信息B.智能机器人只能通过声音信号控制C.用5G手机上网是通过电磁波传递信息D.无人自动驾驶汽车行驶不需要消耗能量【答案】C13.（2020 湖北武汉）关于能源，下列说法正确的是A.电能、地热能都是一次能源B.风能、水能、太阳能都是不可再生能源C.核反应堆中发生的链式反应，是可以控制的D.大量氢核的裂变，可以在瞬间释放出巨大的核能【答案】C14.（2020 四川甘孜）关于原子核和核能，下列说法正确的是( )A.核反应堆发生的是可控链式反应B.核能是可再生能源也是二次能源C.原子核占据了原子的大部分空间D.原子核是由电子组成的【答案】A15.（2020 贵州铜仁）信息、能源和材料是现代文明三大支柱。

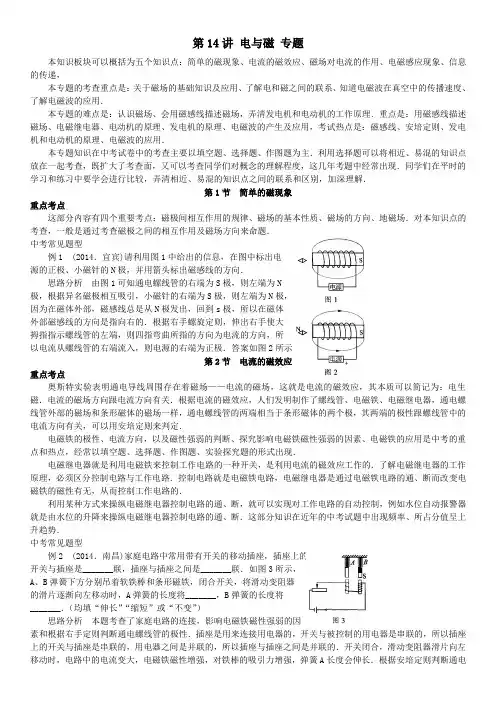

中考物理专项分类知识点讲解第14讲电与磁专题
第14讲电与磁专题本知识板块可以概括为五个知识点：简单的磁现象、电流的磁效应、磁场对电流的作用、电磁感应现象、信息的传递，本专题的考查重点是：关于磁场的基础知识及应用、了解电和磁之间的联系、知道电磁波在真空中的传播速度、了解电磁波的应用．本专题的难点是：认识磁场、会用磁感线描述磁场，弄清发电机和电动机的工作原理．重点是：用磁感线描述磁场、电磁继电器、电动机的原理、发电机的原理、电磁波的产生及应用，考试热点是：磁感线、安培定则、发电机和电动机的原理、电磁波的应用．本专题知识在中考试卷中的考查主要以填空题、选择题、作图题为主．利用选择题可以将相近、易混的知识点放在一起考查，既扩大了考查面，又可以考查同学们对概念的理解程度，这几年考题中经常出现．同学们在平时的学习和练习中要学会进行比较，弄清相近、易混的知识点之间的联系和区别，加深理解．第1节简单的磁现象重点考点这部分内容有四个重要考点：磁极间相互作用的规律、磁场的基本性质、磁场的方向、地磁场．对本知识点的考查，一般是通过考查磁极之间的相互作用及磁场方向来命题．中考常见题型例1 (2014．宜宾)请利用图1中给出的信息，在图中标出电源的正极、小磁针的N极，并用箭头标出磁感线的方向．思路分析由图1可知通电螺线管的右端为S极，则左端为N极，根据异名磁极相互吸引，小磁针的右端为S极，则左端为N极，因为在磁体外部，磁感线总是从N极发出，回到s极，所以在磁体外部磁感线的方向是指向右的．根据右手螺旋定则，伸出右手使大拇指指示螺线管的左端，则四指弯曲所指的方向为电流的方向，所以电流从螺线管的右端流入，则电源的右端为正极．答案如图2所示．第2节电流的磁效应重点考点奥斯特实验表明通电导线周围存在着磁场——电流的磁场，这就是电流的磁效应，其本质可以简记为：电生磁．电流的磁场方向跟电流方向有关．根据电流的磁效应，人们发明制作了螺线管、电磁铁、电磁继电器，通电螺线管外部的磁场和条形磁体的磁场一样，通电螺线管的两端相当于条形磁体的两个极，其两端的极性跟螺线管中的电流方向有关，可以用安培定则来判定．电磁铁的极性、电流方向，以及磁性强弱的判断、探究影响电磁铁磁性强弱的因素、电磁铁的应用是中考的重点和热点，经常以填空题、选择题、作图题、实验探究题的形式出现．电磁继电器就是利用电磁铁来控制工作电路的一种开关，是利用电流的磁效应工作的．了解电磁继电器的工作原理，必须区分控制电路与工作电路．控制电路就是电磁铁电路，电磁继电器是通过电磁铁电路的通、断而改变电磁铁的磁性有无，从而控制工作电路的．利用某种方式来操纵电磁继电器控制电路的通、断，就可以实现对工作电路的自动控制，例如水位自动报警器就是由水位的升降来操纵电磁继电器控制电路的通、断．这部分知识在近年的中考试题中出现频率、所占分值呈上升趋势．中考常见题型例2 (2014．南昌)家庭电路中常用带有开关的移动插座，插座上的开关与插座是_______联，插座与插座之间是_______联．如图3所示，A、B弹簧下方分别吊着软铁棒和条形磁铁，闭合开关，将滑动变阻器的滑片逐渐向左移动时，A弹簧的长度将_______，B弹簧的长度将_______．（均填“伸长”“缩短”或“不变”）思路分析本题考查了家庭电路的连接，影响电磁铁磁性强弱的因素和根据右手定则判断通电螺线管的极性．插座是用来连接用电器的，开关与被控制的用电器是串联的，所以插座上的开关与插座是串联的，用电器之间是并联的，所以插座与插座之间是并联的．开关闭合，滑动变阻器滑片向左移动时，电路中的电流变大，电磁铁磁性增强，对铁棒的吸引力增强，弹簧A长度会伸长．根据安培定则判断通电螺线管的上端为S极，同名磁极相互排斥，弹簧长度会缩短，当滑动变阻器滑片向左移动时，电路中的电流变大，电磁铁磁性增强，条形磁铁的排斥力增大，所以弹簧B长度会缩短．答案：串并伸长缩短例3 （2014．东营）学校教学楼里安装的应急照明灯，内部结构如图4所示，分电器的作用是把220 V的交流高压转化为12 V的直流低压，并且分两路输出，请说出220 V的供电线路有电和停电时，蓄电池、灯泡的工作状态分别是什么．思路分析电磁继电器一般由电磁铁、衔铁、触点簧片、弹簧等组成，只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合；当线圈断电后，电磁力也随之消失，衔铁就会在弹簧的作用下返回原来的位置，使动触点与原来的静触点（常闭触点）吸合；这样吸合、释放，从而达到了在电路中的导通、切断的目的，在220 V照明电源正常情况下，应急照明灯通过分电器给蓄电池充电，此时，电磁铁吸引衔铁，将灯泡与蓄电池所在电路形成断路，灯泡不发光，当照明电源突然停电时，电磁铁没有磁性，衔铁在弹簧的作用下向上抬起，使灯泡和蓄电池所在的电路形成通路，灯泡发光，从而实现自动应急照明．答案：有电时，应急灯熄灭，蓄电池充电；停电时，应急灯由蓄电池供电而点亮．例4（2014．泰安）如图5，闭合开关，将滑动变阻器的滑片P向右移动时，弹簧测力计的示数变小，则下列分析正确的是( )．A．电磁铁的上端为S极B．电源左端为“＋”极C．断开开关，弹簧测力计的示数为零D．若滑动变阻器的滑片P不动，抽去电磁铁铁芯，弹簧测力计的示数增大思路分析滑动变阻器的滑片P向右移动时，电路中的电阻变小，则电路中的电流变大，从而可以确定电磁铁的磁性变强．而条形磁体的下端为N极，并且弹簧测力计的示数变小，由于异名磁极相互吸引，同名磁极相互排斥，所以电磁铁的上端为N极，故A不符合题意．由安培定则可知，电流由电磁铁的下端流入，故电源右端为正极，左端为负极，故B不符合题意．断开开关，电路中没有电流，所以电磁铁无磁性，即电磁铁对条形磁体既不吸引也不排斥，但由于条形磁体的自重，故弹簧测力计有示数，故C不符合题意．抽去铁芯后，电磁铁的磁性变弱，而电磁铁的上端为N极，并且同名磁极相互排斥，电磁铁对条形磁体的排斥力减小，弹簧测力计的示数将变大，故D符合题意．选D．第3节磁场对电流的作用电动机重点考点通电导体在磁场中会受到力的作用，两个磁体间的相互作用是通过磁场而发生的．电流周围也存在着磁场，当把通电导体放入磁场中时，相当于把一个磁体放入了此磁场中，由于磁场对磁体会产生力的作用，所以通电导体在磁场中也会受到力的作用，而作用的实质，还是两个磁场间发生了力的作用．通电导体在磁场中的受力方向与磁场方向和电流方向都有关系，人们发明制造的电动机就是利用通电线圈在磁场中受力转动的原理制成的，它把电能转化为机械能．电动机分为交流和直流两种．磁场对电流的作用简单理解就是“因电而动”．动圈式扬声器是利用通电导体在磁场中受力运动的原理把电信号转换成声信号的一种装置．中考常见题型例5（2014．安徽）图6为直流电动机的工作原理图．以下相关的分析中正确的是( )．A．电动机工作过程中，消耗的电能全部转化为内能B．电动机工作过程中，消耗的电能全部转化为机械能C．电动机工作过程中，线圈中也产生感应电流D．电动机工作过程中，线圈中的电流方向保持不变思路分析直流电动机是根据通电线圈在磁场中受力转动的原理制成的，通电线圈在磁场中受力转动，将电能转化为机械能，电动机工作过程中，消耗的电能几乎全部转化为机械能，只有很少一部分电能转化为内能，A、B 错，电动机工作过程中，线圈切割磁感线，线圈中也产生感应电流，C对．在制作直流电动机时安装了换向器，当线圈转过平衡位置时及时改变线圈中电流的方向，从而改变线圈的受力方向，使线圈能够保证持续转动，故选项D错误．选C．第4节电磁感应现象发电机重点考点闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，这种现象叫作电磁感应．产生的电流叫作感应电流，感应电流的方向跟磁场方向和导体切割磁感线运动方向有关（三者互相垂直），改变磁场方向或改变导体切割磁感线方向都会改变感应电流的方向．发电机、动圈式话筒就是利用电磁感应原理制成的，其实质可以理解为“因动而电”或“磁生电”．发电机工作时，将机械能转化为电能．这部分知识在中招考试中出现的频率很高，每年的试题可以变换新颖的背景，而形式最多的是将发电机和电动机的原理进行比较，考查同学们是否理解其实质．中考常见题型例6（2014．邵阳）下列哪种电器设备是利用电磁感应现象来工作的？( )A．电热器 B．电动机 C．发电机 D．电磁铁思路分析先要知道电磁感应现象原理的含义．闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生感应电流，这叫电磁感应现象，其前提条件是施加运动，结果是产生电流．电热器的主要部件是发热体，是利用电流的热效应工作的，故A不符合题意，电动机是利用通电线圈在磁场中受力转动来工作的，是利用通电导线在磁场中受力的作用的原理工作的，故B不符合题意，发电机就是通过线圈在磁场中做切割磁感线的运动，此时电路中会产生电流，故是电磁感应现象，故C正确．电磁铁是利用电流的磁效应的原理制成的，故D不符合题意，故选C．小结：明确各设备的结构及工作原理，掌握电流的三种效应，即可解决本题，第5节信息的传递重点考点1．电话的结构及工作原理：最简单的电话由话筒和听筒组成．话筒把声音变成相应的电流信号，听筒再把电信号变成声音．2．模拟信号和数字信号：信号电流的变化情况与声音的变化情况完全一样的信号叫模拟信号：信号是用不同符号的不同组合来表示，这种信号叫数字信号，使用数字信号的通信方式叫数字通信．3．电磁波：变化的电流产生电磁波．电磁波的家族庞大、应用广泛．如无线电台、无线电视节目发射、雷达、手机等，都利用电磁波传递信号．电磁波的传播不需要介质．电磁波在真空中的传播速度等于光速，即c＝3×108m ／s．电磁波的传播速度c、波长λ、频率f的关系为c＝λf．中考常见题型例7（2014．广安）随着数字时代的到来，3G与4G的相继出现，现在我们已经可以很方便地使用3G或4G手机进行无线网络登陆．对手机上网的说法中，正确的是( )．A．使用电磁波传输数字信号B．使用超声波传输数字信号C．使用红外线传输数字信号D．使用次声波传输数字信号思路分析网络通信是利用电磁波和通信线路将世界各地的计算机网络联系起来的通信方式．3G或4G手机进行无线上网，主要是使用电磁波传递数字信号，选A．。
初中物理总复习电磁学[可修改版ppt]
![初中物理总复习电磁学[可修改版ppt]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/fc12d33f7c1cfad6185fa7c1.webp)
极性与电
流的关系可用 安培定则判定
N
S
电与磁
3、电磁铁： ①影响电磁铁磁性强弱的因素
电流越大，磁性越强 匝数越多，磁性越强 ②应用：
电铃、电磁起重机、 电磁继电器、磁悬浮列车
电与磁
继电器是用低电压弱电流电路 来控制高电压强电流电路的装置
电磁继
电器是利用 电磁铁控制 工作电路的 一种开关
高压工作电路 低压控制电路
电与磁
2、发电机：
交 变 电 流 50Hz
电与磁
③磁感线的方向：从N极指向S极
电与磁
④条形、蹄形磁体和同名、异名 磁极的磁感线分布
⑤地磁场：与条形 磁体的磁场相似
电与磁
地理北极
地磁南北极 在地理北南极附 近
地理南极
4、磁化：物体获得磁性的电导体周围存在磁场
电与磁
2、通电螺线管的磁场 与条形磁体的磁场相似
初中物理总复习
初中物理总复习电 磁学
电与磁
• 磁场 • 电生磁 • 电动机 • 磁生电
电与磁
1、磁极：磁性最强的部位 北极（N极）：指北的磁极 南极（S极）：指南的磁极
2、磁极的相互作用：
同名磁极相互排斥 异名磁极相互吸引
电与磁
3、磁场：
①磁体周围存在磁场
A
②磁场方向的规定：
N
三个方向一致 小磁针静止时北极所指 的方向定为该点的磁场方向
S N
电与磁
S
S
N
N
S
N
N
S
S
N
N
N
电与磁
1、通电导体在磁场中受到力的作用 受力方向跟电流方向和磁感
线方向有关
电与磁
2、电动机： ①原理：根据通电线圈在磁场中 受力转动制成 ②换向器的作用
中考物理试题分类汇编--电和磁
中考物理试题分类汇编--电和磁一、填空题（2006年重庆市课改区）如图3所示，将一根金属棒ab 与灵敏电流计组成闭合电路，让金属棒在磁场中做 切割磁感线 运动时，灵敏电流计指针发生偏转，说明有感应电流产生．如果让金属棒反方向运动时，发现灵敏电流计指针的偏转方向与刚才 相反 ，说明感应电流方向与金属棒的运动方向 有关 (本空选填“有关”或“无关’’)．（2006年丽水市课改区）地球是一个大磁体，它的周围存在磁场。
小青同学看了“机遇号”探测器降落火星的电视新闻后，想到：“火星的周围也存在磁场吗？”假若你能降落到火星，请用一个简单的实验来研究这个问题。
你的做法是： ； 答案:将一枚小磁针放在火星表面，观察其是否有固定指向（或是否受磁力的作用）；（2006年江西省）图1所示的是为纪念发现“磁生电”现象的物理学家 而发行的一枚邮票，该发现导致了世界上第一台 机的发明，从而把人类社会带进了电气化时代。
（2006年衢州市）如图所示，是研究“通电螺线管周围磁场强弱”的实验电路图。
(1)要改变通电螺线管线圈中的电流大小，可通过 ▲ 来实现； (2)要判断通电螺线管周围磁场强弱，可通过观察 ▲ 来确定。
（2006年浙江省）如图所示为录音机上的录音磁头简图。
录音时，声音先转变成强弱变化的电流，当电流通过录音磁头上的线圈时，线圈就具有 ▲ 性，铁芯缝隙a 处就产生 ▲ 。
第26题图（2006年无锡市）我国古代劳动人民有许多重大的发明创造.如图甲是河南登封观星台上的一个巨大圭表,太阳光照射到石柱(表)上,在石柱(表)上会留下石柱的影子，古人凭借影子的不同情况来判断节气和时辰。
影子的形成说明光是传播的。
如图乙所示的司南是把天然磁石琢磨成勺子的形状，放在一个水平光滑的“地盘”上制成的，静止时它的长柄指向南方，说明长柄是磁体的极。
（2006年安徽省）8．6月5日是世界环境日，2006年中国的主题是“生态安全与环境友好型社会”。
2020年中考物理复习专题：20 电与磁(解析版)
专题20 电与磁考点、考题与提升训练对本章考点提炼总结，对考题进行解析【考点提炼】电与磁是电磁学内容，是认识自然和现象，是物理学基础内容。
中考物理大纲中常冠以了解、知道、认识等，所以本章内容的特点是基础性、知识性。
本章的核心内容有磁现象、电生磁、磁生电三个方面，考题也是以这三方面为主，常见考查方向是：（1）磁现象以及磁场的概念；（2）电流的磁场及其对电流磁场的认识与判断；（3）电磁感应现象及其应用等。
考点一、磁现象电与磁是电磁学内容，是认识自然和现象，是物理学基础内容。
中考物理大纲中常冠以了解、知道、认识等，所以本章内容的特点是基础性、知识性。
本章的核心内容有磁现象、电生磁、磁生电三个方面，考题也是以这三方面为主，常见考查方向是：（1）磁现象以及磁场的概念；（2）电流的磁场及其对电流磁场的认识与判断；（3）电磁感应现象及其应用等。
考题形式以选择题、作图题为主；选择题主要考查本章知识点和应用，作图题主要考查磁场的概念以及电流磁场。
纵观历年物理试卷，试题有的是以本考点为主单独组成一个题目（涵盖本章不同知识点），有的和其他章节结合组成一个题目。
考点二、电生磁电生磁主要内容是电流的磁场，常见的有通电导线的磁场、通电螺线管的磁场，判断磁现象的类型等内容。
考查题型主要有选择题、填空题两种类型。
考点三、电磁铁电磁铁主要考查方向电磁铁的应用，通过电磁铁判断磁场方向，影响磁场强弱的因素等。
主要题型有选择题、填空题两种类型。
考点四、电动机电动机是磁场对通电导线的作用而产生的，其工作原理是磁场对通电导线产生电磁力，进而产生转矩人而旋转。
所以，熟悉电动机的工作原理即可解答此类考题。
考点五、磁生电磁生电其主要内容就是电磁感应现象，所以，理解电磁感应现象是解答此考点考题的基础。
其主要题型有选择题、填空题两种类型。
再就是判断各考点属于磁现象的类型是本单元考点的主要考查方式，希望备考引起注意。
★考题形式主要有选择题、填空题和作图题，主要是选择题。

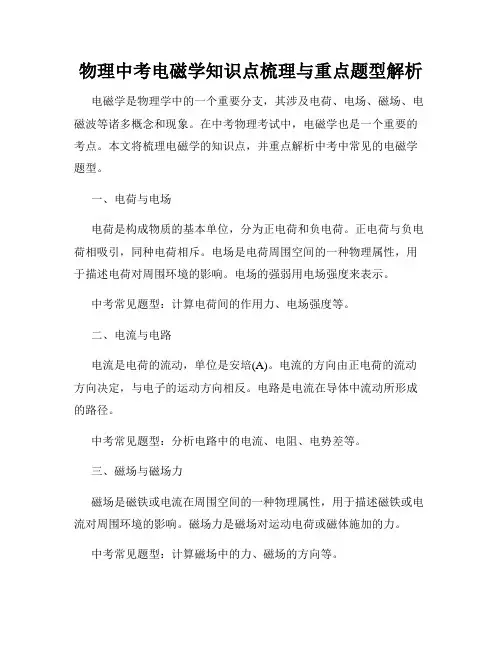

物理中考电磁学知识点梳理与重点题型解析
物理中考电磁学知识点梳理与重点题型解析电磁学是物理学中的一个重要分支，其涉及电荷、电场、磁场、电磁波等诸多概念和现象。
在中考物理考试中，电磁学也是一个重要的考点。
本文将梳理电磁学的知识点，并重点解析中考中常见的电磁学题型。
一、电荷与电场电荷是构成物质的基本单位，分为正电荷和负电荷。
正电荷与负电荷相吸引，同种电荷相斥。
电场是电荷周围空间的一种物理属性，用于描述电荷对周围环境的影响。
电场的强弱用电场强度来表示。
中考常见题型：计算电荷间的作用力、电场强度等。
二、电流与电路电流是电荷的流动，单位是安培(A)。
电流的方向由正电荷的流动方向决定，与电子的运动方向相反。
电路是电流在导体中流动所形成的路径。
中考常见题型：分析电路中的电流、电阻、电势差等。
三、磁场与磁场力磁场是磁铁或电流在周围空间的一种物理属性，用于描述磁铁或电流对周围环境的影响。
磁场力是磁场对运动电荷或磁体施加的力。
中考常见题型：计算磁场中的力、磁场的方向等。
四、电磁感应电磁感应是指导体中的磁场发生变化时，会在导体中产生感应电流或感应电势。
法拉第电磁感应定律是电磁感应的基本规律。
中考常见题型：分析电磁感应中的感应电流、感应电势、感应方向等。
五、电磁波电磁波是由振荡的电场和磁场相互耦合形成的，具有传播、辐射等特点。
电磁波包括射线、微波、红外线、可见光、紫外线、X射线和γ射线等多种类型。
中考常见题型：分析电磁波的特点、波长、频率等。
综上所述，电磁学知识点的梳理对于中考物理的备考至关重要。
掌握电荷与电场、电流与电路、磁场与磁场力、电磁感应以及电磁波等知识点，可以帮助我们理解电磁学的基本原理，并能够解答中考中的相关题目。
当我们遇到电磁学题目时，首先要明确题目中所涉及的知识点是哪些，然后运用相应的公式和规律进行分析和计算。
在解答题目时，要注意列出已知条件和所求量，再结合相应的物理公式进行计算。
此外，还要注重理解题目中的意思，避免字面理解错误导致答案错误。
2020年中考物理试题分类汇编(五)41电阻
电阻专题1.（2019福建，13）在相同温度下，关于导体的电阻，下列说法正确的是（）A．铜线的电阻一定比铝线的小B．长度相同粗细也相同的铜线和铝线电阻相等C．长度相同的两根铜线，粗的那根电阻较大D．粗细相同的两根铜线，长的那根电阻较大2.（2019玉林，）超导现象是指某些物质在温度很低时电阻变为零的现象。
如果某种超导材料能应用于实际，最适合用来制作A.保险丝B.输电导线C.电炉丝D.变阻器的电阻丝3.(2019怀化，12)我国自行研制的歼-20隐形战斗机的关键部件采用了碳纤维材料，该材料具有比同体积的常规材料轻、抗力本领强、耐腐蚀、抗电磁干扰能力好等许多优点。
下列说法中，不是碳纤维材料具有的优点的是A.密度小B.强度大C.超导性D.抗腐强4.（2019新疆，4）芯片是指含有集成电路的硅片，制造芯片的主要材料是A. 导体B. 半导体C. 绝缘体D. 超导体5.（2019兰州，19）石墨烯被称为“黑金”、“新材料之王”，科学家甚至预言石墨烯将“彻底改变21世纪”。
如图所示，利用石墨烯制成的只有一个碳原子厚度，约为0.335nm的二维碳膜，是目前最薄、强度最大、导电导热性能最强的一种新型纳米材料。
该二维碳膜的厚度为 m，按照导电性能划分，它属于（选填“导体”或“绝缘体”）。
6.（2019贵港，15）太阳能是一种_____能源（选填“可再生”或“不可再生”）；超市条形码识别仪的光敏二极管的主要材料是_____（选填“半导体”“超导体”或“纳米材料”）。
7.（2019淮安，11）如图所示是淮安某路口安装的一种太阳能交通信号灯。
太阳能属于____（选填“可再生”或“不可再生”）能源，用________材料制成的LED（发光二极管）交通信号灯日夜发光，提醒着人们注意交通安全。
8.(2019衡阳，9)能源、信息、材料是现代社会发展的三大支柱，下列说法正确的是A. 超导材料可用来制作电饭锅的发热体，且发热效率更高B. 太阳能、核能等新能源都属于可再生能源C. 手机的芯片使用的材料主要是半导体D. 卫星导航是利用超声波来定位导航9.(2019邵阳，7)现代生产生活中需要各种各样的材料，下列说法正确的是（）A．超导体是一种电阻超级大的材料B．橡胶、铝、塑料都是很好的绝缘材料C．用半导体材料可以制成性能优良的输电导线D．有些半导体材料对光比较敏感，可以用来制造光敏电阻10.（2019泸州，13）央视新闻2019年2月13日消息，国产大飞机C919已进入批量总装阶段，机体主结构使用的第三代新型复合材料比同体积的第二代材料质量更小，这是因为第三代复合材料的______更小；客机升空时利用了空气流速大的地方压强______（选填“大”或“小”）的原理；飞机上的计算机系统，因高速运算会产生很多热量，若能用______（选填“纳米”或“超导”）材料制作计算机的部分电子元件，则可不用考虑散热问题。
【最新】2019-2020学年度全国中考物理100套试题分类汇编：电与磁
教学资料参考范本
【最新】2019-2020学年度全国中考物理100套试题分类汇编：
电与磁
撰写人：__________________
部门：__________________
时间：__________________
电与磁
一、选择题
（2013宁波）6．发电机是把机械能转化为电能的装置。
下列能作为发电机设计原理的装置是B
（2013台州）11.下图是《 科学》 教材中的几个实验，其中
图文描述不一致的是D
A.磁极间相互作用
B.铁棒被磁化
C.通电导体周围存在磁场
D.
磁场对通电导线的作用
14．（2分）（2013•永州）如图所示的探究实验装置中不能完成探究内容的是（ ）B
．
．
实验装置，下列情况可以产生电流的是（ ）C
A B C D
9．（2分）（2013•娄底）下列四幅图中能说明电动机工作原理的是．
．
A
B
图
6
C
D
（2013达州）10．下面是演示电磁学原理及其应用的示意图，以下说法正确的是（）D
A.利用甲实验的原理可制成丙装置
B.利用乙实验的原理可制成丁装置
C.丙装置可将内能转化为电能
D.丁装置可将机械能转化为电能
6．（3分）（2013•湘西州）陈华在课外活动实验中，用导线绕成一个线圈自制成一个电磁铁，实验中，他希望获得更强的磁性，设计了以下几种方案，不可能实现的是（ ）C
图1。
江苏省淮安市三年中考物理真题分类汇编-03电磁学(电流和电路、电压和电阻、欧姆定律)
8．
【详解】连接图中完整的实物电路，使电灯 L1、L2 串联，即要求把电灯 L1、L2 两个用电 器首尾串联，连接电路如下
9．
水平
平衡螺母
72
不符合
电阻值
见详解
右 见详解
【详解】（1）[1][2]根据天平的使用方法，首先天平要放在水平的台面上，游码要移动到 0
刻度，然后通过调节平衡ຫໍສະໝຸດ 母使天平平衡。[3]根据天平的使用方法可得测得的质量为 m 50g 20g 2g 72g
试卷第 3 页，共 5 页
每 1km 铜芯电阻值 R/Ω
20 13.3 10 8
铜芯密度 ρ/kg·m-3
8.9×103
（1）方案一：用托盘天平测质量
A．天平放在______台面上，游码移至标尺左端的零刻度线处，调节______，使指针对 准分度盘中央的刻度线； B．去掉 4m 长电缆线的绝缘层，用调节好的天平测量铜芯质量，天平再次平衡时，由 图中右盘所加砝码和游码位置，读得铜芯的质量为______g，结合表格数据，可判定电 缆线______（选填“符合”或“不符合”）国家标准。 （2）方案二：用伏安电路测量
三、作图题 8．（2022·江苏淮安·统考中考真题）用笔画线代替导线，连接图中完整的实物电路，使 电灯 L1、L2 串联。
四、实验题 9．（2022·江苏淮安·统考中考真题）如图所示，央视 3·15 晚会曝光市场出售的电缆线中， 存在不符合国家标准的现象，有一款标注 2.5mm2（铜芯横截面积）规格的电线，实际 铜芯横截面积只有 2mm2。低于国家标准的电缆线，严重影响电力传输的安全性和稳定 性，给社会安全、环保和健康带来重大隐患。 学校实验室新购一批标注 2.5mm2 的电缆线，不知是否符合国家标准。物理兴趣小组的 同学，剪取 4m 长的电缆线，设计两种方案进行鉴别。表中数据，为国家制定的部分电 缆线标准。 铜芯横截面积 S/mm2 1 1.5 2 2.5
全国各省中考物理真题分类汇编解析《电学计算题》
2020全国物理中考题分类汇编28—《电学计算题》1．（2020·辽宁锦州）如图甲所示的电路中，定值电阻R的阻值为10Ω。
小灯泡的电流随其两端电压变化关系的图象如图乙所示。
只闭合开关S1，小灯泡的实际功率为0.6W，此时灯泡的电阻为______Ω；再闭合S2，电流表示数为______A；1min内定值电阻R产生的热量为______J。
2．（2020·广西柳州）如图电路。
电源电压恒定，电压表有多个量程可选，电流表量程为0~0.6A。
滑动变阻器标有“2A”字样。
总阻值未知。
小灯泡L标有“2.5V，0.25A”字样，其两端电压与电流的5组数据如下表所示，只闭合S1时，电流表的示数为I1＝0.14A，电阻R1消耗的功率为P1。
变阻器滑片移到b端，所有开关都闭合时，电流表的示数为I'＝0.48A，电阻R1消耗的功率为P1'。
且P1：P1'＝49：81。
(1)求小灯泡L正常发光时的阻值；(2)求电源电压U；(3)若只闭合S2，且电压表的量程为0~3V。
在保证电路元件都安全的情况下，求变阻器接入电路的阻值变化范围。
3．（2020·青海西宁）今年，西宁市夺取了脱贫攻坚的全面胜利，农村家庭电器化普及程度越来越高。
小明家电热饮水机的简化电路图如图所示，它有加热和保温两种工作状态，当S2断开时，饮水机处于保温状态。
R1和R2均为用来加热且阻值不变的电热丝，饮水机部分参数如表所示。
(1)饮水机在加热状态下正常工作，将2kg的水从20℃加热至100℃，水吸收的热量是多少？[水的比热容c ＝4.2×103J/（kg•℃）](2)在(1)问加热情况下，饮水机正常工作了420s，消耗了多少电能？加热效率是多少？(3)电热丝R2的阻值是多少？4．（2016·湖南岳阳）图甲为某款新型电饭煲，额定电压为220V，它采用了“聪明火”技术，智能化地控制不同时间段的烹饪温度，以得到食物最佳的营养和口感，图乙为其电路原理图，R1和R2为电阻不变的电热丝，S1是自动控制开关．将电饭煲接入220V电路中，在电饭煲工作的30min内，它消耗的电功率随时间变化的图象如图丙所示．求：（1）0～30min，电饭煲产生的总热量；（2）S和S1均闭合，电路中的总电流；（3）在不同电压下，电饭煲从开始工作到S1第一次自动断开产生的热量相同．用电高峰期，当实际电压为198V时，使用该电饭煲，从开始工作到S1第一次自动断开需要多长时间．5．（2020·四川内江）在相距40km的甲、乙两地之间，沿直线架设了两条相同的输电线，这种输电线每千米的电阻为0.2Ω。
