Civil3D课件入门教程-civil3D-曲面
简单易懂的AutoCADCivil3D使用教程
简单易懂的AutoCADCivil3D使用教程AutoCAD Civil 3D是一款专业的土木工程设计软件，广泛应用于道路、桥梁和水利工程等领域。
本教程将详细介绍AutoCAD Civil 3D的基本操作和常用功能，帮助初学者快速上手使用该软件。
第一章：软件介绍AutoCAD Civil 3D是Autodesk公司开发的一款基于AutoCAD平台的土木工程设计软件。
它结合了CAD和GIS（地理信息系统）的功能，以及专门用于土木工程设计的工具和功能，使得土木工程的设计和分析更加高效精准。
第二章：界面与基本操作介绍AutoCAD Civil 3D的界面和常用工具的功能。
包括工具栏、菜单栏、命令窗口等界面元素的介绍，以及如何进行画线、选择对象、移动和复制等基本操作。
第三章：坐标系与数据管理解释坐标系在土木工程设计中的重要性，并介绍常用的坐标系类型。
同时，介绍如何创建和编辑坐标系，以及如何导入和管理地理空间数据。
第四章：地形建模与分析介绍如何使用AutoCAD Civil 3D进行地形建模和分析。
包括导入地形数据、创建TIN模型、生成地形剖面和填方挖方等操作。
第五章：道路设计详细讲解如何使用AutoCAD Civil 3D进行道路设计。
包括导入道路数据、创建对齐、设计纵断面和横断面、生成道路平面图等操作。
第六章：水利工程设计介绍如何利用AutoCAD Civil 3D进行水利工程设计。
包括创建河道、调整河滩线、设计泄洪和水位计算等操作。
第七章：桥梁设计介绍如何使用AutoCAD Civil 3D进行桥梁设计。
包括创建桥梁模型、设计桥墩和桥面、进行桥梁分析和荷载计算等操作。
第八章：地下管网设计详细讲解如何使用AutoCAD Civil 3D进行地下管网设计。
包括创建管道、设置管材和管线属性、进行水力分析和流量计算等操作。
第九章：标注与图形输出介绍如何使用AutoCAD Civil 3D进行标注和图形输出。
civil3d-学习指南-2-曲面
曲面Civil 3D 2007里面的曲面是“动态的”对象。
也就是说，当曲面被修改时，它能够自动的重新构建。
而如果您选择了不自动重构，那么当您修改曲面的源数据的时候，Civil 3D 2007就会自动报警来提示您。
在Civil 3D 2007里面，曲面的模型和数据结果已经存在于图中，您只需要使用样式功能来决定显示什么内容，输出的成果会同步更新。
您使用了哪些数据来创建曲面，在系统里也会有纪录。
从点创建曲面1.选中“工具空间 > 快捷信息浏览”2.在当前的“曲面”结点上点击右键，并选择“新建…”，新建一个曲面3.在弹出的“创建曲面”对话框里，“名称”栏键入曲面的名称为“地形”4.在“描述”栏，输入曲面的描述。
比如“原始的地形曲面”.如图所示：5.点击“确定”按钮，面面被创建，但还没有任何定义。
6.在“快捷信息浏览”上，单击展开“曲面”结点前的按钮，您现在可以看到新创建的“地形”曲面文件夹7.展开该曲面下的“定义”结点8.右键单击“定义”下的“点编组”结点，在弹出菜单中选择“添加...”9.在弹出的点编组列表中，选择名称为“Survey”的点编组，然后单击“确定”10.稍等几秒，请注意图上生成了曲面的等高线。
11.选中等高线代表的曲面，点击右键，选择快捷菜单“对象查看器”12.在对象查看器窗口中按住鼠标左键然后拖动，即可旋转曲面，以三维方式进行查看在对象查看器中，可以使用右键菜单或工具栏按钮来选择查看的操作方式。
13.关闭对象查看器。
曲面特性通过对象查看器，您已经看到，曲面上有些区域存在错误的点高程数据，现在我们来查找这些错误。
14.在“快捷信息浏览”上选择“点”15.点击点表视图的“点高程”栏头，您可以看到一些点的高程是 0。
16.右键单击点1977所在的行，在弹出菜单中选择“缩放到”，图形会自动显示编号为1977的点所在的位置。
17.请观察该点的错误高程对曲面等高线造成的影响您可以在“快捷信息浏览”中直接使用右键菜单来删除这些错误的点，也可以保留这些点，但把它们从曲面数据中排除。
Civil3D课件入门教程合集-曲面
数据类型3、转换文本点
2020/5/5
添加点数据 数据类型3、转换文本点
2020/5/5
添加点数据 数据类型3、转换文本点
2020/5/5
添加等高线 数据类型4、等高线数据
2020/5/5
添加特征线 数据类型5、特征性线数据
2020/5/5
添加边界线 定义边界范围
2020/5/5
编辑曲面数据
曲面编辑
编辑点 编辑三角
形 平滑曲面 简化曲面 粘贴曲面
01 Chapter
曲面的创建
点数据
特征线 等高线
曲面
边界线
新建曲面
2020/5/5
添加点数据 数据类型1、添加点文件
2020/5/5
添加点数据 数据类型2、转换CAD点——几何空间点
2020/5/5
添加点数据 数据类型2、转换CAD点——几何空间点
2020/5/5
编辑曲面样式 显示样式5、坡度
2020/5/5
编辑曲面样式 显示样式6、坡面箭头
2020/5/5
编辑曲面样式 显示样式7、流域
2020/5/5
编辑曲面样式 显示样式8、三维模型
2020/5/5
标注曲面 添加标签
2020/5/5
标注曲面 标注点位高程
2020/5/5
标注曲面 标注坡度
2020/5/5
标注曲面 标注等高线——单条
2020/5/5
标注曲面 标注等高线——多重
2020/5/5
03 Chapter
编辑曲面数据
曲面编辑
编辑点 编辑三角形 平滑曲面 简化曲面 粘贴曲面
曲面编辑
2020/5/5

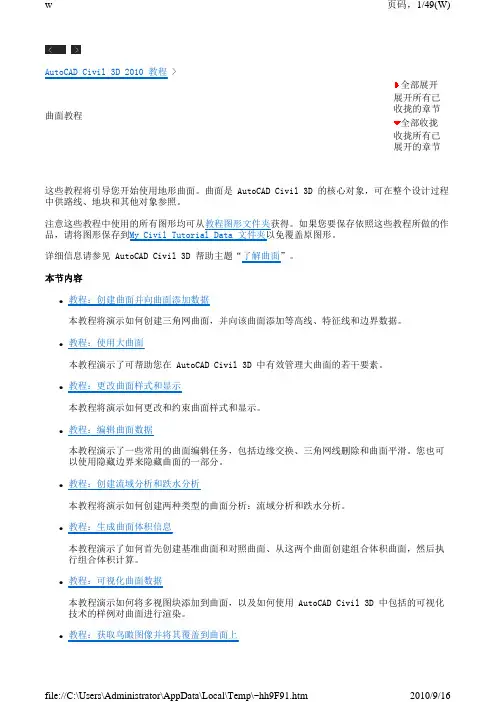

civil 3d 教程 2(曲面教程)
要继续学习本教程，请转到练习 3：向曲面添加特征线。 请将您关于此页内容的评论发送给我们
file://C:\Users\Administrator\AppData\Local\Temp\~hh9F91.htm
2010/9/16
w
页码，7/49(W)
AutoCAD Civil 3D 2010 教程 > 曲面教程 > 教程：创建曲面并向曲面添加数据 > 练习 3：向曲面添加特征线
file://C:\Users\Administrator\AppData\Local\Temp\~hh9F91.htm
2010/9/16
w
页码，9/49(W)
4. 选择多段线。按 Enter 键。
曲面三角剖分将被修改。铺装层边缘特征线将被应用并沿特征线边缘调整三角网曲面，从而 修改曲面三角剖分。
3. 单击“常用”选项卡 “创建地面数据”面板 “曲面”下拉式菜单 “创建曲面”
file://C:\Users\Administrator\AppData\Local\Temp\~hh9F91.htm
2010/9/16
w
页码，4/49(W)
。 4. 在“创建曲面”对话框的“类型”中，选择“三角网曲面”。
注意默认情况下，将创建名为 C-TOPO-（后跟您在“名称”单元中输入的名称）的新“曲面
图层”。还可以单击 为曲面指定现有图层。 5. 在“特性”表格中，指定以下参数：
名称：EG 描述：原地面曲面（从导入的等高线数据） 样式：等高线 5m 和 25m (背景)
提示若要选择样式，请单击“值”单元，然后单击 以显示“选择曲面样式”对话 框。 渲染材质：随层 6. 单击“确定”。 7. 在“工具空间”中的“浏览”选项卡上，展开“曲面”集合。
civil3d-学习指南-介绍及界面
介绍欢迎来到Autodesk激动人心的新产品：Civil 3D 2007。
在此产品中使用了最新的软件技术，提供了完全革新的解决方案，使得土木工程设计和场地开发的过程变得更简单、更智能、更快速。
因此，设计人员有更多的时间来探寻项目的最佳方案，同时显著的缩短整个项目的设计周期。
Autodesk Civil 3D 2007架构在AutoCAD 2007之上，并集成了Autodesk Map 3D 2007。
也就是说，它完全包含了AutoCAD 2007和Map 3D 2007的全部功能，同时提供了土木工程设计方面的专业功能。
描述Civil 3D 2007时，核心的特性是交互性，这意味着几个层次：样式– Civil 3D 2007中的所有设计要素都是基于样式的。
只需简单的改变对象的样式，立刻改变了它的显示方式、标签以及行为。
Civil 3D 2007中的样式和设计允许您集成CAD制图标准，因此可以很轻松的维持一致性。
动态关联–设计过程中创建的要素经常是相互关联的。
例如，道路的纵剖面是依赖于地形曲面和水平路线。
Civil 3D 2007能够保持它们的相互关系，并且当设计要素变更时，自动更新所有相关的内容，包括有关的图形和标注。
因此，您能够把精力专注于设计过程而不是几何制图。
数据交换– Autodesk与全球的合作伙伴共同制订了土木工程领域的标准数据交换格式LandXML，它可以用文本方式精确的记录土木工程的专业数据，因此可以很容易的和其它应用程序之间交换数据。
关于更多信息，请访问 /GIS数据集成 - Civil 3D 2007集成了Map 3D 2007的功能，因此能够导入/导出多种常用的GIS数据格式，包括Arc/Info，MapInfo，Microstation等软件的数据格式，并提供了强大的GIS分析工具在这个入门培训中，您将通过完成一些简单练习，学到Civil 3D 2007中的许多强大功能。
尽管我们不能覆盖Civil 3D 2007的所有内容，但您仍然可以完整的理解到这些功能特性是如何运作的，以及在这个令人激动的新环境中工作是如何轻松愉快。
civil3d学习指南介绍及界面
介绍欢迎来到Autodes k激动人心的新产品：Civil3D 2007。
在此产品中使用了最新的软件技术，提供了完全革新的解决方案，使得土木工程设计和场地开发的过程变得更简单、更智能、更快速。
因此，设计人员有更多的时间来探寻项目的最佳方案，同时显著的缩短整个项目的设计周期。
Autode sk Civil3D 2007架构在Auto CAD 2007之上，并集成了Autodes k Map 3D 2007。
也就是说，它完全包含了AutoCAD 2007和M ap 3D 2007的全部功能，同时提供了土木工程设计方面的专业功能。
描述Civil 3D 2007时，核心的特性是交互性，这意味着几个层次：样式– Civil3D 2007中的所有设计要素都是基于样式的。
只需简单的改变对象的样式，立刻改变了它的显示方式、标签以及行为。
Civil3D 2007中的样式和设计允许您集成CAD制图标准，因此可以很轻松的维持一致性。
动态关联–设计过程中创建的要素经常是相互关联的。
例如，道路的纵剖面是依赖于地形曲面和水平路线。
Civil3D 2007能够保持它们的相互关系，并且当设计要素变更时，自动更新所有相关的内容，包括有关的图形和标注。
因此，您能够把精力专注于设计过程而不是几何制图。
数据交换– Autode sk与全球的合作伙伴共同制订了土木工程领域的标准数据交换格式L andX ML，它可以用文本方式精确的记录土木工程的专业数据，因此可以很容易的和其它应用程序之间交换数据。
关于更多信息，请访问ndxm /GIS数据集成 - Civil3D 2007集成了Map 3D 2007的功能，因此能够导入/导出多种常用的GIS数据格式，包括Arc/I nfo，MapInf o，Micros tatio n等软件的数据格式，并提供了强大的GIS分析工具在这个入门培训中，您将通过完成一些简单练习，学到Civil 3D 2007中的许多强大功能。
Civil 3D 官方简介教程
创建点
手动创建 根据对象创建
根据路线 根据曲面 ……
导入点文件（大批量）
导入文本文件：指定格式 导入Access数据库
创建点的默认选项
工具空间 － 设置－ 点－ 命令－ CreatePoints 为创建点或导入点设置默认选项，例如：
默认样式 默认高程 默认描述 点编号规则 ……
实际高程 展平高程 缩放高程
点样式设置
显示内容设置
可见性开关 图层属性 二维/三维
Technical Training
第三节 点标签
操作界面
工具空间－快捷信息浏览－点编组（右键）－ 特性－信息－点标签样式
设置标签的部件属性
自定义标签的组 成部件：
文本 直线 图块
“包括”与“排除” 查询编译器
替代：按编组修改数据
工具空间－快捷信息浏览－点编组－特性－替代
Technical Training
第二节 点样式
操作界面
工具空间－快捷信息浏览－点编组（右键） －特性－信息－点样式
点样式设置
点标记设置
预定义符号 AutoCAD 图块
三维显示模式
1、生成原始地形曲面 2、生成设计地形曲面 3、使用曲面工具计算土方
土方施工图标注
1、生成体积曲面 2、显示挖填等高线 3、使用栅格点标注
使用曲面工具计算土方
（先创建两个曲面）
主菜单－曲面－实用程序－体积
创建体积条目 设置基面和对照曲面，自动计算土方 曲面变化时需要更新计算结果
曲面定义：点文件
工具空间－快捷信息浏览－曲面－所选曲面－ 定义－点文件（右键）－添加
曲面定义：边界
civil3d 学习指南 6 纵断面说课讲解
纵断面从地形曲面来创建纵断面时，Civil 3D 2007在曲面、路线和纵断面之间维持着实时动态关联——对路线或是曲面的任何修改都将自动的引起纵断面的更新。
创建指定纵断面的工具集中在一个工具条中，它提供了多种选项来实现纵断面设计。
在纵断面设计中Civil 3D 2007拥有两种不同的图元对象：纵断面和纵断面图。
纵断面是指通过剖切曲面得到的实际地形线或者是设计者做出的设计纵断面线，它们都有各自的相关样式和标签样式。
纵断面图是为显示纵断面线提供的一种容器－网格、轴线、标注和图题，网格的任何一条边都包含有设计数据，如水平点/变坡点等等。
创建地形纵断面为简便起见，我们重新建立了一个新的路线的图形，在这个练习中，您将为路线Road创建原始地形纵断面。
1. 打开“5_Alignment Complete.dwg”。
2. 菜单“纵断面> 从曲面创建”。
3. 确认对话框中的“路线”选中“Road”，“曲面”选中“自然地面”；接受所有默认设置4. 点击“添加>>”按钮,如图所示.现在纵断面被添加到了纵断面列表中。
注意纵断面的样式为“地面线”。
如果需要，您可以继续添加道路边线的偏移纵断面。
在快捷信息浏览中，纵断面显示为路线下的一个子结点。
5. 点击“确定”6. 创建纵断面图7. 接下来我们创建一个纵断面图，用以显示刚才创建的纵断面对象。
8. 菜单“纵断面> 创建视图”9. 纵断面图名称改为“Road 纵断面图”10. 确认“路线”下拉框中选中“Road”11. 在“纵断面图样式”中选择“轴线和完整栅格”；“标注栏集”选择“地面数据”。
接受所有其它设置12. 点击“确定”13. 在图上点击地形右方的H点作为插入点，生成纵断面图注意屏幕上可以选择的对象只有两个：纵断面线本身和纵断面图。
除了纵断面线以外的所有图形内容都属于纵断面图，包括轴线、栅格线、标注栏等。
创建设计纵断面接下来，您将为路线Road创建一个设计纵断面（即纵曲线）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
标注曲面 标注点位高程
2020/7/13
标注曲面 标注坡度
2020/7/13
标注曲面 标注等高线——单条
2020/7/13
标注曲面 标注等高线——多重
2020/7/13
03 Chapter
编辑曲面数据
曲面编辑
编辑点 编辑三角形 平滑曲面 简化曲面 粘贴曲面
曲面编辑
2020/7/13
曲面编辑 编辑点
2020/7/13
编辑曲面样式 显示样式4、高程
2020/7/13
编辑曲面样式 显示样式5、坡度
2020/7/13
编辑曲面样式 显示样式6、坡面箭头
2020/7/13
编辑曲面样式 显示样式7、流域
2020/7/13
编辑曲面样式 显示样式8、三维模型
2020/7/13
标注曲面 添加标签
2020/7/13
2020/7/13
曲面编辑 编辑三角形
2020/7/13
曲面编辑 平滑曲面
2020/7/13
曲面编辑 简化曲面
2020/7/13
曲面编辑 粘贴曲面
2020/7/13
04 Chapter
流域分析和数据提取
流域分析
• 流域样式 • 流域图
数据提取
• 提取点 • 提取等高线
流域分析 流域样式
• 设置（创建）曲面样式为流域样式
北京华筑建筑科学研究院
Beijing HuaZhu Academy of Building Research
目录页 Contents Page
DTM数字地形模型
点数据
曲面的创建
特征线 等高线
曲面
边界线
曲面样式和显示
曲面样式 标注曲面
点
三角形
等高线 高程 坡度
坡度箭头 流域
点高程标注 坡度标注
等高线标注
2020/7/13
02 Chapter
曲面样式与显示
曲面样式 标注曲面
点 三角形 等高线 高程 坡度 坡度箭头 流域 点高程标注 坡度标注 等高线标注
编辑曲面样式
编辑曲面样式 显示样式1、点
2020/7/13
编辑曲面样式 显示样式2、三角形
2020/7/13
编辑曲面样式 显示样式3、等高线
编辑曲面数据
曲面编辑
编辑点
编辑三角形
平滑曲面
A T H N K S
41
编辑曲面数据
曲面编辑
编辑点 编辑三角
形 平滑曲面 简化曲面 粘贴曲面
01 Chapter
曲面的创建
点数据
特征线 等高线
曲面
边界线
新建曲面
2020/7/13
添加点数据 数据类型1、添加点文件
2020/7/13
添加点数据 数据类型2、转换CAD点——几何空间点
202Байду номын сангаас/7/13
添加点数据 数据类型2、转换CAD点——几何空间点
2020/7/13
数据类型3、转换文本点
2020/7/13
添加点数据 数据类型3、转换文本点
2020/7/13
添加点数据 数据类型3、转换文本点
2020/7/13
添加等高线 数据类型4、等高线数据
2020/7/13
添加特征线 数据类型5、特征性线数据
2020/7/13
添加边界线 定义边界范围
2020/7/13
流域分析 流域图
• 编辑曲面样式生成流域分布图
2020/7/13
数据提取
2020/7/13
目录页 Contents Page
DTM数字地形模型
点数据
曲面的创建
特征线 等高线
曲面
边界线
曲面样式和显示
曲面样式 标注曲面
点
三角形
等高线 高程 坡度
坡度箭头 流域
点高程标注 坡度标注
等高线标注
