工业X射线探伤放射防护要求解读
关于射线探伤装置的辐射安全要求
关于X射线探伤装置的辐射安全要求Revised by Hanlin on 10 January 2021关于X射线探伤装置的辐射安全要求为了加强我省X射线探伤的辐射安全管理，规范X射线探伤作业，避免恶性辐射事故的发生，根据《放射性同位素与射线装置安全和防护条例》等国家相关规定制定本要求：一、固定式工业X射线探伤辐射安全要求（一）探伤室建筑屏蔽设计探伤室建筑（包括辐射防护墙、门、辐射防护迷道）的防护厚度应充分考虑X射线直射、散射效应。
探伤室的设计应由有相应资质的单位承担。
（二）固定式工业X射线探伤室的辐射安全措施应具有冗余性、多重性和独立性，其基本要求如下：1．安全联锁1）门机联锁探伤室进出工件大门和人员通道门应与探伤机联锁。
即X射线探伤机的高压控制器与门联锁，关门不到位，高压电源不能启动；高压电源未关闭，门不能被打开。
2）门灯联锁探伤室内墙、进出工件大门外侧和控制台上应各有工作状态警示灯，并与门联锁。
2．紧急止动装置在探伤室内墙上应安装多个串联并有明显标识的“紧急止动”开关，该开关应与控制台上的“紧急止动”按扭联动。
一旦按下按扭，X射线探伤机高压电源被切断，人员通道门可以从内侧打开。
3．钥匙控制探伤机的电源启动钥匙与人员通道门的钥匙以及控制台上的钥匙应牢固连接。
该串钥匙应与便携式X辐射剂量仪（须具报警功能）连在一起，随操作员进出探伤室。
（三）警告标志探伤室工作人员入口门外和被探伤物件出入口门外应设置固定的电离辐射警告标志和工作状态指示灯箱，控制区边界应设置明显可见的警告标志。
探伤作业时，应有声音警示，灯箱应醒目显示“禁止入内”。
（四）通风系统根据探伤室空间大小、x射线机的管电压和管电流、以及探伤作业时间，探伤室内应设置相应排风量的通风系统，使臭氧浓度低于国家标准要求。
并采取相应的辐射屏蔽措施。
二、野外工业X射线探伤作业辐射安全要求（一）制定野外探伤工作方案在野外探伤作业前，按项目应制定工作方案，该工作方案主要包括探伤工况、时间、地点、控制区范围、监测方案、清场方式等，明确探伤人员、防护人员、运输人员、保卫人员的职责和分工。
工业X射线探伤放射卫生防护标准
工业X射线探伤放射卫生防护标准GB 16357—19961 主题内容与适用范围本标准规定了工业X射线探伤装置和探伤作业场所及有关人员的放射卫生防护要求。
本标准适用于500kV以下的工业X射线探伤装置(以下简称X射线装置)的生产和使用。
2 引用标准GB 4792 放射卫生防护基本标准3 术语3.1 X射线专用探伤室探伤(以下简称探伤室探伤)在专用探伤室对物体内部缺陷进行X射线透照检查的工作过程。
3.2 X射线现场探伤(以下简称现场探伤)在室外、生产车间或安装现场使用移动式或携带式X射线探伤装置对物体内部缺陷进行X 射线透照检查的工作过程。
3.3 探伤室放置X射线装置和被检物体进行X射线透照检查并具有一定屏蔽射线作用的照射室。
4 X射线探伤装置的放射卫生防护要求4.1 防护技术要求4.1.1 X射线管头4.1.1.1 移动式或固定式的X射线装置管头组装体应能固定在任何需要的位置上加以锁紧。
4.1.1.2 X射线管头应安装有限束装置。
4.1.1.3 X射线管头窗口孔径不得大于额定最大有用线束射出所需尺寸。
4.1.1.4 X射线管头必须具有如下标志：a.制造厂名称或商标；b.型号及顺序编号；c.X射线管的额定管电压、额定管电流；d.焦点的位置；e.出厂日期。
4.1.2 漏射线空气比释动能率X射线装置在额定工作条件下，距X射线管焦点1m处的漏射线空气比释动能率应符合如下要求：4.1.3 控制器4.1.3.1 控制器必须安设X射线管电压的通或断、X射线管电压与管电流和照射时间显示装置。
4.1.3.2 工作在固定的管电压或固定的管电流的X射线装置必须在控制器上安设标明管电压或管电流的数值。
4.1.3.3 控制器必须安设高压接通的外部报警或指示装置。
4.1.4 连接电缆移动式或携带式X射线装置，控制器与X射线管头或高压发生器的连接电缆不得短于20m。
4.1.5 产品说明书产品说明书应注明X射线装置的型号、规格和主要技术指标与防护性能。
工业X射线探伤放射防护要求
工业X射线探伤放射防护要求1范围本标准规定了工业X射线探伤室探伤㊁工业X射线C T探伤与工业X射线现场探伤的放射防护要求㊂本标准适用于使用500k V以下的工业X射线探伤装置(以下简称X射线装置或探伤机)进行探伤的工作㊂2术语和定义下列术语和定义适用于本文件㊂2.1工业X射线探伤装置i n d u s t r i a l X-r a y r a d i o g r a p h y f a c i l i t i e s包括X射线管头组装体㊁控制箱及连接电缆在内的对物体内部结构进行X射线摄影或断层检查的设备总称㊂X射线探伤装置按照X射线发射的方向和窗口范围可分为定向式和周向式;按安装形式可分为固定式和移动式㊂2.2工业X射线探伤室探伤i n d u s t r i a l X-r a y r a d i o g r a p h y i n s p e c i a l r o o m在探伤室内利用X射线探伤装置产生的X射线对被测物体内部结构进行检查的工作过程㊂2.3工业X射线现场探伤i n d u s t r i a l X-r a y r a d i o g r a p h y o n s i t e在室外㊁生产车间或安装现场使用移动式X射线探伤装置对物体内部结构进行X射线摄影检查的工作过程㊂2.4工业X射线C T探伤i n d u s t r i a l X-r a y c o m p u t e d t o m o g r a p h y使用工业X射线C T装置,以二维断层图像或三维立体图像的形式,展示被检测物体内部结构㊁组成㊁材质及缺损状况的工作过程㊂3工业X射线探伤装置放射防护的性能要求3.1设备技术要求3.1.1X射线管头组装体3.1.1.1移动式或固定式的X射线装置管头组装体应能固定在任何需要的位置上并加以锁紧㊂3.1.1.2 X射线管头应设有限束装置㊂3.1.1.3 X射线管头窗口孔径不得大于额定最大有用线束射出所需尺寸㊂3.1.1.4 X射线管头应具有如下标志:a)制造厂名称或商标;b)型号及出厂编号;1c)X射线管的额定管电压㊁额定管电流;d)焦点的位置;e)出厂日期;f)电离辐射标志㊂3.1.1.5 X射线装置在额定工作条件下,距X射线管焦点1m处的漏射线空气比释动能率应符合表1的要求㊂表1X射线管头组装体漏射线空气比释动能率管电压k V 漏射线空气比释动能率m G y/h<150<1150~200<2.5>200<53.1.2控制台3.1.2.1应设置有X射线管电压及高压接通或断开状态的显示,以及管电压㊁管电流和照射时间选取及设定值显示装置㊂3.1.2.2应设置有高压接通时的外部报警或指示装置㊂3.1.2.3控制台或X射线管头组装体上应设置与探伤室防护门联锁的接口,当所有能进入探伤室的门未全部关闭时不能接通X射线管管电压;已接通的X射线管管电压在任何一个探伤室门开启时能立即切断㊂3.1.2.4应设有钥匙开关,只有在打开控制台钥匙开关后,X射线管才能出束;钥匙只有在停机或待机状态时才能拔出㊂3.1.2.5应设置紧急停机开关㊂3.1.2.6应设置辐射警告㊁出束指示和禁止非授权使用的警告等标识㊂3.1.3连接电缆对于移动式X射线装置,控制器与X射线管头或高压发生器的连接电缆不应短于20m㊂3.1.4产品说明书产品说明书应至少包含以下内容:a)X射线装置的型号㊁规格和主要技术指标;b)距X射线管头表面5c m处和距离焦点1m处的最大泄漏辐射剂量率;c)在典型工作条件(管电压㊁管电流㊁常用探伤工件等)下,探伤装置周围等剂量曲线示意图㊂3.2X射线探伤装置的检查和维护3.2.1运营单位的日检每次工作开始前应进行检查的项目包括:a)探伤机外观是否存在可见的损坏;b)电缆是否有断裂㊁扭曲以及配件破损;c)液体制冷设备是否有渗漏;2d)安全联锁是否正常工作;e)报警设备和警示灯是否正常运行;f)螺栓等连接件是否连接良好㊂3.2.2运营单位的定期检查定期检查的项目应包括:a)电气安全,包括接地和电缆绝缘检查;b)制冷系统过滤器的清洁或更换;c)所有的联锁和紧急停机开关的检查;d)机房内安装的固定辐射检测仪的检查;e)制造商推荐的其他常规检测项目㊂3.2.3设备维护3.2.3.1运营单位应对探伤机的设备维护负责,每年至少维护一次㊂设备维护应由受过专业培训的工作人员或设备制造商进行㊂3.2.3.2设备维护包括探伤机的彻底检查和所有零部件的详细检测㊂3.2.3.3当设备有故障或损坏,需更换零部件时,应保证所更换的零部件都来自设备制造商㊂3.2.3.4应做好设备维护记录㊂4工业X射线探伤室探伤的放射防护要求4.1防护安全要求4.1.1探伤室的设置应充分考虑周围的辐射安全,操作室应与探伤室分开并尽量避开有用线束照射的方向㊂4.1.2应对探伤工作场所实行分区管理㊂一般将探伤室墙壁围成的内部区域划为控制区,与墙壁外部相邻区域划为监督区㊂4.1.3 X射线探伤室墙和入口门的辐射屏蔽应同时满足:a)人员在关注点的周剂量参考控制水平,对职业工作人员不大于100μS v/周,对公众不大于5μS v/周;b)关注点最高周围剂量当量率参考控制水平不大于2.5μS v/h㊂4.1.4探伤室顶的辐射屏蔽应满足:a)探伤室上方已建㊁拟建建筑物或探伤室旁邻近建筑物在自辐射源点到探伤室顶内表面边缘所张立体角区域内时,探伤室顶的辐射屏蔽要求同4.1.3;b)对不需要人员到达的探伤室顶,探伤室顶外表面30c m处的剂量率参考控制水平通常可取为100μS v/h㊂4.1.5探伤室应设置门-机联锁装置,并保证在门(包括人员门和货物门)关闭后X射线装置才能进行探伤作业㊂门打开时应立即停止X射线照射,关上门不能自动开始X射线照射㊂门-机联锁装置的设置应方便探伤室内部的人员在紧急情况下离开探伤室㊂4.1.6探伤室门口和内部应同时设有显示 预备 和 照射 状态的指示灯和声音提示装置㊂ 预备 信号应持续足够长的时间,以确保探伤室内人员安全离开㊂ 预备 信号和 照射 信号应有明显的区别,并且应与该工作场所内使用的其他报警信号有明显区别㊂4.1.7照射状态指示装置应与X射线探伤装置联锁㊂4.1.8探伤室内㊁外醒目位置处应有清晰的对 预备 和 照射 信号意义的说明㊂34.1.9探伤室防护门上应有电离辐射警告标识和中文警示说明㊂4.1.10探伤室内应安装紧急停机按钮或拉绳,确保出现紧急事故时,能立即停止照射㊂按钮或拉绳的安装,应使人员处在探伤室内任何位置时都不需要穿过主射线束就能够使用㊂按钮或拉绳应当带有标签,标明使用方法㊂4.1.11探伤室应设置机械通风装置,排风管道外口避免朝向人员活动密集区㊂每小时有效通风换气次数应不小于3次㊂4.2安全操作要求4.2.1探伤工作人员进入探伤室时除佩戴常规个人剂量计外,还应配备个人剂量报警仪㊂当辐射水平达到设定的报警水平时,剂量仪报警,探伤工作人员应立即离开探伤室,同时阻止其他人进入探伤室,并立即向辐射防护负责人报告㊂4.2.2应定期测量探伤室外周围区域的辐射水平或环境的周围剂量当量率,包括操作者工作位置和周围毗邻区域人员居留处㊂测量值应当与参考控制水平相比较㊂当测量值高于参考控制水平时,应终止探伤工作并向辐射防护负责人报告㊂4.2.3交接班或当班使用剂量仪前,应检查剂量仪是否正常工作㊂如在检查过程中发现剂量仪不能正常工作,则不应开始探伤工作㊂4.2.4探伤工作人员应正确使用配备的辐射防护装置,如准直器和附加屏蔽,把潜在的辐射降到最低㊂4.2.5在每一次照射前,操作人员都应该确认探伤室内部没有人员驻留并关闭防护门㊂只有在防护门关闭㊁所有防护与安全装置系统都启动并正常运行的情况下,才能开始探伤工作㊂4.2.6开展探伤室设计时未预计到的工作,如工件过大必须开门探伤,应遵循5.1㊁5.3㊁5.4㊁5.5的要求㊂5工业X射线现场探伤的放射防护要求5.1X射线现场探伤作业分区设置要求5.1.1探伤作业时,应对工作场所实行分区管理,并在相应的边界设置警示标识㊂5.1.2一般应将作业场所中周围剂量当量率大于15μS v/h的范围内划为控制区㊂如果每周实际开机时间明显不同于7h,控制区边界周围剂量当量率应按式(1)计算:̇K=100t (1)式中:̇K 控制区边界周围剂量当量率,单位为微希沃特每小时(μS v/h);t 每周实际开机时间,单位为小时(h);100 5m S v平均分配到每年50工作周的数值,即100μS v/周㊂5.1.3控制区边界应悬挂清晰可见的 禁止进入X射线区 警告牌,探伤作业人员在控制区边界外操作,否则应采取专门的防护措施㊂5.1.4现场探伤作业工作过程中,控制区内不应同时进行其他工作㊂为了使控制区的范围尽量小, X射线探伤机应用准直器,视情况采用局部屏蔽措施(如铅板)㊂5.1.5控制区的边界尽可能设定实体屏障,包括利用现有结构(如墙体)㊁临时屏障或临时拉起警戒线(绳)等㊂5.1.6应将控制区边界外㊁作业时周围剂量当量率大于2.5μS v/h的范围划为监督区,并在其边界上悬挂清晰可见的 无关人员禁止入内 警告牌,必要时设专人警戒㊂5.1.7现场探伤工作在多楼层的工厂或工地实施时,应防止现场探伤工作区上层或下层的人员通过楼梯进入控制区㊂4。
工业x射线防护标准

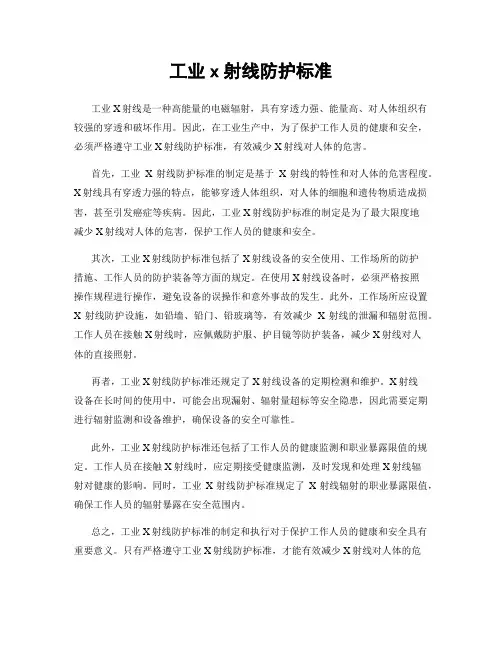

工业x射线防护标准工业X射线是一种高能量的电磁辐射，具有穿透力强、能量高、对人体组织有较强的穿透和破坏作用。
因此，在工业生产中，为了保护工作人员的健康和安全，必须严格遵守工业X射线防护标准，有效减少X射线对人体的危害。
首先，工业X射线防护标准的制定是基于X射线的特性和对人体的危害程度。
X射线具有穿透力强的特点，能够穿透人体组织，对人体的细胞和遗传物质造成损害，甚至引发癌症等疾病。
因此，工业X射线防护标准的制定是为了最大限度地减少X射线对人体的危害，保护工作人员的健康和安全。
其次，工业X射线防护标准包括了X射线设备的安全使用、工作场所的防护措施、工作人员的防护装备等方面的规定。
在使用X射线设备时，必须严格按照操作规程进行操作，避免设备的误操作和意外事故的发生。
此外，工作场所应设置X射线防护设施，如铅墙、铅门、铅玻璃等，有效减少X射线的泄漏和辐射范围。
工作人员在接触X射线时，应佩戴防护服、护目镜等防护装备，减少X射线对人体的直接照射。
再者，工业X射线防护标准还规定了X射线设备的定期检测和维护。
X射线设备在长时间的使用中，可能会出现漏射、辐射量超标等安全隐患，因此需要定期进行辐射监测和设备维护，确保设备的安全可靠性。
此外，工业X射线防护标准还包括了工作人员的健康监测和职业暴露限值的规定。
工作人员在接触X射线时，应定期接受健康监测，及时发现和处理X射线辐射对健康的影响。
同时，工业X射线防护标准规定了X射线辐射的职业暴露限值，确保工作人员的辐射暴露在安全范围内。
总之，工业X射线防护标准的制定和执行对于保护工作人员的健康和安全具有重要意义。
只有严格遵守工业X射线防护标准，才能有效减少X射线对人体的危害，保障工作人员的健康和安全。
希望各个工业单位都能高度重视工业X射线防护标准，切实做好X射线防护工作，为员工营造一个安全健康的工作环境。
GBZ 117-2002 工业X射线探伤卫生防护标准
ICS 13.100 GBZ C57中 华 人 民 共 和 国 国 家 职 业 卫 生 标 准GBZ 117-2002工业X射线探伤卫生防护标准Radiological protection standardsfor industrial X-ray detection2002-04-08发布 2002-06-01 实施 中华人民共和国卫生部 发布目 次前言1 范围2 规范性引用文件3 术语和定义4 X射线探伤装置的放射卫生防护要求5 X射线探伤作业场所的放射卫生防护要求6 放射防护监测附录A（资料性附录） X射线防护材料半值层附录B（规范性附录） X射线现场作业控制区与管理区的确定前 言根据《中华人民共和国职业病防治法》制定本标准。
原标准GB16357-1996与本标准不一致的，以本标准为准。
本标准第4～6章和附录B是强制性内容，其余为推荐性内容。
本标准的附录A是资料性附录，附录B是规范性附录。
本标准由卫生部提出并归口。
本标准起草单位：山东省医学科学院放射医学研究所、丹东仪表研究所。
本标准主要起草人：苏协铭、贺国栋、邓大平、邱玉会等。
本标准由卫生部负责解释。
GBZ 117-2002工业X射线探伤卫生防护标准1范围本标准规定了工业X射线探伤装置和探伤作业场所及有关人员的放射卫生防护要求。
本标准适用于500kV以下的工业X射线探伤装置（以下简称X射线装置）的生产和使用。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡不注日期的引用文件，其最新版本适用于本标准。
GB 8703 辐射防护规定3术语和定义下列术语和定义适用于本标准。
3.1X射线专用探伤室探伤X-ray defect detecting in the room for special use在专用探伤室对物体内部缺陷进行X射线透照检查的工作过程。
工业X射线探伤放射防护要求GBZ117-2015
在探伤室内利用 X 射线探伤装置产生的 X 射线对被测物体内部结构进行检查的工作过程。
2.3 工业 X 射线现场探伤 industrial X-ray radiography on site
未全部关闭时不能接通 X 射线管管电压;已接通的 X 射线管管电压在任何一个探伤室门开启时能立即 切断。
3.1.2.4 应设有钥匙开关，只有在打开控制台钥匙开关后， X 射线管才能出束;钥匙只有在停机或待机
GB 16357-1996;
GBZ 117-2002 ,GBZ/ T 150-2002;
GBZ 117-2006 0
E
GBZ 117-2015
工业 X 射线伤室探伤、工业 X 射线 CT 探伤与工业 X 射线现场探伤的放射防护 要求。
本标准适用于使用 500 kV 以下的工业 X 射线探伤装置(以下简称 X 射线装置或探伤机)进行探伤 的工作。
2 术语和定义
下列术语和定义适用于本文件。
2.1 工业 X 射线探伤装置 industrial X-ray radiography facilities
包括 X 射线管头组装体、控制箱及连接电缆在内的对物体内部结构进行 X 射线摄影或断层检查的 设备总称。 X 射线探伤装置按照 X 射线发射的方向和窗口范围可分为定向式和周向式;按安装形式可 分为固定式和移动式。
ICS 13.100
C 57
E HZ
中华人民共和国国家职业卫生标准
GBZ 117-2015
代替 GBZ 117-2006
工业 X 射线探伤放射防护要求
Requirement for radiological protection in industrial X-ray radiography
工业射线探伤安全与防护讲义
工业射线探伤安全与防护讲义一、工业射线探伤的安全风险1. 射线辐射：工业射线探伤所使用的射线能够穿透物体并使其产生影像，但同时也会释放出辐射。
如果不加以控制，射线辐射会对人体造成伤害。
2. 辐射源泄漏：射线探伤设备中的辐射源如出现泄漏，会导致周围环境和人员受到辐射影响。
3. 操作失误：在进行射线探伤过程中，操作人员如果不遵守规定或者疏忽大意，可能会出现意外。
二、工业射线探伤的安全管理措施1. 培训教育：对参与射线探伤的操作人员进行专业的培训和教育，确保其掌握相关操作技能和安全知识。
2. 安全规章制度：明确制定射线探伤作业的安全操作规章制度，并向全体员工宣传和贯彻执行。
3. 安全防护设施：确保射线探伤作业区域的射线防护设施完善，包括辐射防护墙、防护门、防护窗等设施的安装和维护。
4. 辐射监测：定期对射线探伤作业区域进行辐射监测，确保辐射水平符合安全要求。
5. 废弃物处理：对射线探伤过程中产生的废弃物和放射源进行规范处理和储存，防止泄漏和污染。
6. 安全应急预案：建立健全的射线探伤作业安全应急预案，一旦发生意外情况能够及时、有效地进行应对和救援。
三、工业射线探伤的个人防护措施1. 佩戴防护用具：操作人员在进行射线探伤作业时，应佩戴合格的防护用具，包括铅皮围裙、铅手套、防护眼镜等。
2. 最大限度减少照射时间：在进行射线探伤作业时，尽量减少辐射照射时间，减少辐射对人体的影响。
3. 限制进入区域：在进行射线探伤作业时，应限制无关人员进入作业区域，确保其他员工的安全。
通过以上的安全管理措施和个人防护措施，可以有效减少工业射线探伤作业中的安全风险，保障操作人员和周围环境的安全。
同时，也能够提高工业射线探伤的检测效率和质量，确保产品质量和生产安全。
四、应急预案和培训1. 应急指导：针对可能出现的突发状况，应制定针对性的应急预案，包括对辐射泄露、意外伤害等情况进行详细的处理步骤说明，确保人员能够快速应对。
2. 培训教育：定期进行射线探伤作业的安全操作培训和教育，使每位操作人员都能够熟悉安全规章制度和应对突发状况的措施。
工业x射线探伤放射卫生防护标准
工业x射线探伤放射卫生防护标准工业X射线探伤放射卫生防护标准。
工业X射线探伤是一种常见的无损检测方法，广泛应用于航空航天、核工业、汽车制造、管道建设等领域。
然而，X射线具有一定的放射危害性，因此在进行X 射线探伤时，必须严格遵守相关的放射卫生防护标准，以确保操作人员和周围环境的安全。
首先，对于从事工业X射线探伤的操作人员，必须接受专业的放射卫生防护培训，并持有相应的资质证书。
在操作过程中，操作人员必须穿戴符合标准的防护服和防护眼镜，以减少X射线对人体的直接照射。
另外，操作人员还应定期接受放射卫生检测，确保身体健康状况符合相关标准。
其次，工业X射线探伤设备必须经过定期的安全检测和维护，确保设备的辐射剂量符合国家标准，并且设备本身不会存在辐射泄漏的风险。
在进行X射线探伤时，必须设置专门的辐射区域，并采取有效的屏蔽措施，以防止辐射对周围人员造成伤害。
另外，工业X射线探伤场所必须设置明显的辐射警示标识，警示周围人员注意辐射风险，并且限制未经授权人员的进入。
对于周围环境，必须进行定期的环境辐射监测，确保X射线探伤不会对环境造成污染和危害。
此外，工业X射线探伤放射卫生防护还需要注意辐射剂量的监测和记录。
对于每次X射线探伤作业，必须记录操作人员接受的辐射剂量，以便及时评估操作人员的辐射暴露情况。
同时，还需要对探伤设备的辐射剂量进行监测和记录，确保设备的辐射剂量不会超出安全标准。
总的来说，工业X射线探伤放射卫生防护标准是保障X射线探伤作业安全的重要保障。
只有严格遵守相关标准和规定，才能有效地保护操作人员和周围环境的安全，确保X射线探伤作业的顺利进行。
希望所有从事工业X射线探伤的人员都能充分认识到放射卫生防护的重要性，做好相关的防护措施，共同维护好工作环境的安全和稳定。
x射线探伤防护标准
x射线探伤防护标准X射线探伤防护标准。
X射线探伤是一种常见的非破坏性检测方法，广泛应用于工业生产和安全检测领域。
然而，X射线辐射对人体和环境都具有一定的危害性，因此有必要建立和遵守相应的X射线探伤防护标准，以确保工作人员和公众的安全。
首先，X射线设备的安装和使用需要符合国家和地方相关规定，必须由具备相应资质的专业人员进行操作。
设备必须经过定期的检测和维护，确保其工作状态良好，辐射量符合标准要求。
同时，工作人员需要接受专业的培训和考核，了解X射线辐射的危害性以及防护措施，掌握正确的操作方法和紧急处理程序。
其次，工作场所需要建立相应的防护措施，包括但不限于辐射警示标识、辐射防护屏障、个人防护用具等。
X射线设备应设置在封闭的专用区域内，限制未经授权人员的进入。
工作人员在操作X射线设备时，应佩戴符合标准的防护用具，如铅衣、铅手套等，减少辐射对身体的影响。
另外，定期的环境辐射监测也是必不可少的。
通过对工作场所周围环境辐射水平的监测，及时发现异常情况并采取相应的措施，确保辐射对周围环境和居民的影响最小化。
除了以上的具体措施外，X射线探伤防护标准还需要结合具体的工作实践和设备特点进行细化和完善。
不同类型的X射线设备可能存在不同的辐射特点和防护要求，因此在制定和执行防护标准时，需要考虑到具体的情况和实际需求，确保防护措施的有效性和可操作性。
总的来说，X射线探伤防护标准是保障工作人员和公众安全的重要保障措施，必须严格执行。
只有建立科学合理的防护标准，并且加强对相关人员的培训和监督，才能有效降低X射线辐射对人体和环境的危害，确保X射线探伤工作的安全进行。
希望相关部门和企业能够高度重视X射线探伤防护标准的制定和执行，共同维护工作场所的安全与健康。
关于X射线探伤装置的辐射安全要求
关于X射线探伤装置的辐射安全要求为了加强我省X射线探伤的辐射安全管理，规范X射线探伤作业，避免恶性辐射事故的发生，根据《放射性同位素与射线装置安全和防护条例》等国家相关规定制定本要求：一、固定式工业X射线探伤辐射安全要求（一）探伤室建筑屏蔽设计探伤室建筑（包括辐射防护墙、门、辐射防护迷道）的防护厚度应充分考虑X射线直射、散射效应。
探伤室的设计应由有相应资质的单位承担。
（二）固定式工业X射线探伤室的辐射安全措施应具有冗余性、多重性和独立性，其基本要求如下：1．安全联锁1）门机联锁探伤室进出工件大门和人员通道门应与探伤机联锁。
即X射线探伤机的高压控制器与门联锁，关门不到位，高压电源不能启动；高压电源未关闭，门不能被打开。
2）门灯联锁探伤室内墙、进出工件大门外侧和控制台上应各有工作状态警示灯，并与门联锁。
2．紧急止动装置在探伤室内墙上应安装多个串联并有明显标识的“紧急止动”开关，该开关应与控制台上的“紧急止动”按扭联动。
一旦按下按扭，X射线探伤机高压电源被切断，人员通道门可以从内侧打开。
3．钥匙控制探伤机的电源启动钥匙与人员通道门的钥匙以及控制台上的钥匙应牢固连接。
该串钥匙应与便携式X辐射剂量仪（须具报警功能）连在一起，随操作员进出探伤室。
（三）警告标志探伤室工作人员入口门外和被探伤物件出入口门外应设置固定的电离辐射警告标志和工作状态指示灯箱，控制区边界应设置明显可见的警告标志。
探伤作业时，应有声音警示，灯箱应醒目显示“禁止入内”。
（四）通风系统根据探伤室空间大小、x射线机的管电压和管电流、以及探伤作业时间，探伤室内应设置相应排风量的通风系统，使臭氧浓度低于国家标准要求。
并采取相应的辐射屏蔽措施。
二、野外工业X射线探伤作业辐射安全要求（一）制定野外探伤工作方案在野外探伤作业前，按项目应制定工作方案，该工作方案主要包括探伤工况、时间、地点、控制区范围、监测方案、清场方式等，明确探伤人员、防护人员、运输人员、保卫人员的职责和分工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《工业X射线探伤放射防护要求》解读
一、标准的重要意义
射线探伤（又称工业无损探伤）在机械制造、石油、化工、冶金和造船等工业方面的应用非常广泛，是检查金属或非金属物体内部缺陷的主要方法之一。
X射线探伤作业方式有固定式和移动式X射线探伤。
前者是被检物体在专用探伤室内进行X 射线透照检查，探伤室的防护墙具有一定屏蔽射线的作用。
后者是用移动式或携带式X射线探伤装置在室外、生产车间或安装现场对物体进行X射线透照检查，防护条件较复杂。
使用单位视被检物体的类别、规格等工作条件选择采用固定式或移动式X射线探伤作业。
工业X射线探伤使用的曝光条件相对较高，管电压可达数百千伏、管电流一般使用5毫安，其辐射输出剂量较大，人员若接受主射线束的照射会引起急性辐射损伤，特别是移动探伤作业，由于受到现场条件的影响，可能会造成工作人员和附近公众接受较高的辐射剂量。
随着工业的发展，从事探伤的人员越来越多，涉及的探伤场所也越来越多，因此出台该标准以规范X射线探伤作业的放射防护、监督与管理，对放射工作人员和公众的健康与辐射安全有着重要的意义，对于促进我国机械、石油、化工、冶金与造船等工业的发展，更好地为国民经济服务，也将起到积极的促进作用。
二、标准修订的相关背景情况
本标准是为适应工业探伤技术的发展和辐射防护新要求，规范工业X射线探伤的放射防护工作，依据《中华人民共和国职业病防治法》和相关标准对《工业X射线探伤放射卫生防护标准》（GBZ117-2006）进行的修订。
在修订过程中，主要参考了IAEA SAFETY STANDARDS SERIES No. SSG（Specific Safety Guide）-11《Radiation Safety in Industrial Radiography》（2011）的相关内容。
同时在相关条文中也引用了《电离辐射防护与辐射源安全基本标准》（GB18871-2002）、《职业性外照射个人监测规范》（GBZ 128-2002）、《工业γ射线探伤放射防护标准》（GBZ132-2008）的相关内容。
三、指标的解读
3.1标准内容结构
原标准共5章4个附录，修订后的标准共6章。
标准内容结构对照表见表1。
表1 标准内容结构对照表
3.2主要修改的内容
本标准与GBZ 117-2006相比，主要技术变化如下
——标准名称由《工业X射线探伤放射卫生防护标准》改为《工业X射线探伤放射防护要求》；
——第2章术语和定义中增加了工业X射线CT 探伤的定义；
——增加了第3章中X射线探伤装置的检查、维护的内容；
——修改了原标准第4章工业X射线探伤作业场所的放射卫生防护要求，将其分为第4章工业X 射线探伤室探伤的放射防护要求和第5章工业X射线现场探伤的放射防护要求两部分内容；
——第5章工业X射线现场探伤的放射防护要求增加了5.2 X射线现场探伤作业的准备、5.3 X 射线现场探伤作业安全警告信息、5.5 X射线现场探伤作业的边界巡查与监测等内容；
——将监督区边界的控制值由1.5μSv/h修改为2.5μSv/h；
——删除了附录A~附录D；
——增加了参考文献。
3.3 指标解读
（1）术语和定义：修订后的标准定义了4个术语，分别对现行的探伤装置、探伤方式进行了描述与定义，术语的解释使使用者更准确的理解目前X射线探伤的方式。
（2）工业X射线探伤装置放射防护的性能要求：在这一章中分别对X射线探伤装置的管头组装体、探伤装置的控制台、连接控制台与X射线球管电缆、产品说明书提出了关于放射防护的要求，以对X射线探伤机的固有放射防护性能从源头上加以控制。
同时对于用户的日常检查和维护提出了要求，目的是保证探伤装置的正常运行。
（3）工业X射线探伤室探伤的放射防护要求。
1）对探伤室的放射防护要求
从固定式探伤机房布置、放射工作场所的分区管理、探伤室的屏蔽、探伤室安全装置及警示标识、探伤室通风提出各自的防护与安全的要求，保障工作人员和公众的辐射安全。
对于屏蔽的要求，分别对探伤室屋顶有无相关建筑和人员居留的情况提出了不同的瞬间剂量率和一周累积剂量的要求。
2）安全操作的要求
规定了探伤作业人员在工作时要佩戴常规个人剂量计和剂量报警仪，以监测工作人员在工作过程中接受的辐射剂量，同时提醒工作人员避免进入高辐射水平场所而受到辐射损伤。
规定定期检测相关场所的辐射水平，发现问题立即报告并采取相应的行动，同时还对工作人员操作和维护防护检测设备提出了相关要求，目的是确保仪器的正常工作和正常使用。
在本节中，还对探伤室探伤中，由于工件过大或其他特殊原因需要开防护门进行探伤做出了规定，在门开启的方向应遵循移动探伤的相关放射防护要求。
（4）工业X射线现场探伤的放射防护要求
1) 规定了放射工作场所的划分及边界的警示要求。
在放射工作场所分区中的边界剂量率取值基本上与固定式探伤的防护要求一样，监督区边界剂量率取2.5μSv/h（周围剂量当量率）与固定式探伤室屏蔽墙要求一致，同时也和γ射线探伤保持一致。
2) 规定了探伤营运单位在探伤工作开始之前应注意的事项及准备工作，包括探伤环境的评估、工作人员的配置要求、以及摊上作业可能对环境造成的影响评估等内容。
3）本章规定的安全警告信息包括照射的提示和警告信号、监督区边界的警示要求等。
按此要求执行，能使处于监督区边界外的相关人员听见或看见探伤作业场所的情况，知晓区域内正在进行着的探伤工作，避免进入放射工作场所。
4）移动探伤安全操作要求中规定了探伤装置的布置要求和周向式探伤机的放置要求，由于其主射线束是向四周的，因此规定在现场操作时应将管头组装体放置在被探伤物件内部（一般为金属容器），物件起到一定的辐射屏蔽作用。
现场探伤根据现场具体情况，合理设置探伤装置和被检物品，以减少对操作人员的辐射影响。
5）现场探伤作业区域边界的巡查与监测。
移动探伤防护的重点就是工作场所的分区管理，为了使划分区域的边界控制能满足辐射防护的要求，在本节中规定了对控制区的检查和控制区边界的要求，以使在探伤过程中控制区内没有人员逗留，并保持控制区边界在工作期间清晰可见。
本节要求对于移动探伤应配置放射防护监测设备，以对控制区边界和场所辐射水平的监测，保证在现场探伤过程中人员处于安全的区域。
（5）放射防护监测。
规定了探伤营运单位制定辐射检测计划，并对辐射检测计划的基本内容提出了要求。
提出了检测设备和检测条件的基本要求。
分别对固定式探伤和现场探伤的辐射检测按照各自的特点提出了检测点的选取、分区检测、检测周期、结果评价等的要求。
