第七章 宝来空调系统
宝 来 速 腾 压 缩 机 控 制 原 理
开空调后发动机实际转速 发动机额定转速 空调开关状态 压缩机离合器实际接通状态
21
宝来/速腾空调
案例分析
现象：空调不制冷，压缩机不吸合。 • 故障判断：通过对发动机数据流50组分析，第四区在切断和 接通之间进行转换，在接通时发动机有提升怠速的迹象。证 明发动机控制单元没有故障。检查离合器时发现断路，更换 离合器后故障排除。
J293
42
宝来/速腾空调
• 用VAS5051对空调控制单元进行检测，发现内部就一个 阳光传感器的故障,这个故障不可能导致离合器不吸盘,最 多是影响空调效果不好,更换空调控制单元后故障排除.
43
宝来/速腾空调
1、转速信号：
手动空调与自动空调的不同点
• 手动空调：转速信号直接由发动机控制单元控制，在发动机 控制单元没有得到转速信号下，压缩机停止运转且发动机也 不能运转。
宝来/速腾空调

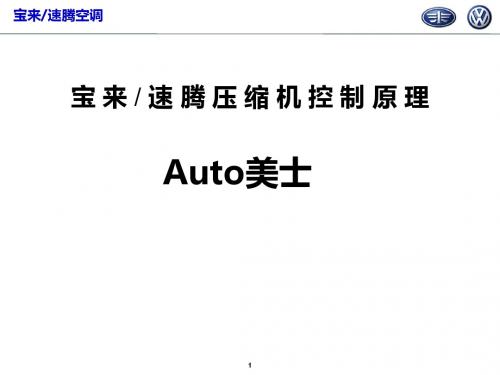

宝来/速腾压缩机控制原理
Auto美士
1
宝来/速腾空调
目 录
一、宝来空调压缩机控制原理
1、宝来手动空调 2、宝来自动空调 3、自动空调与手动空调不同点 4、宝来GP空调
二、速腾空调
1、N280控制原理
2、各种温度传感器
2
宝来/速腾空调
空调系统机械部分构成
冷凝器 储液/干 燥器
压缩机
加注口
37
宝来/速腾空调
控制单元与仪表之间的通讯
到仪表
1、向仪表多功能显示器 传输温度信号。
J255
38
宝来/速腾空调
2、由发动机控制单元向 仪表和空调传输发动机 转速信号。
J220
当转速低于300转时 发动机切断空调；空 调控制单元通过此信 号来计算停车时间。
06款大众宝来空调说明书
06款大众宝来空调说明书
如果空调是自动模式，即在车上将AUTO按键按下，然后把温度调高就可以将暖风开启了。
如果是手动开启的话，首先需要将空调的循环方式调整为车内循环，然后可以用按键把温度调高，再可以按下A、C按键，关闭空调，另外还可以适当调整吹风的速度和吹风的方向。
有两种方式：
第一种，直接按下空调调节面板上的auto，空调打开启用自动模式，只要选空调温度即可，风量会自动调节；
第二种方式，按下ac按键，开启内循环，将温度调到最低，风量调节到2档。
自动空调暖风开启的方法：按下AUTO按键，把温度调高即可。
下面是空调开关使用方法。
旋钮1温度旋钮开关：旋转调节器，以无级调节相应温度。
顺时针旋转，提高温度，反之，降低温度。
旋钮2鼓风机旋钮开关：0档：关闭鼓风机和空调系统4档：鼓风机最高转速档。
旋钮3气流分配控制：转动调节器，调到所需气流方向位置。
除霜功能。
气流吹向前风窗玻璃上。
在此位置车内空气循环运行模式自动关闭或不接通。
空气除湿。
打开空调器，提高鼓风机转速，以尽快消除前风窗玻璃上的雾气。
大众宝来空调工作原理
大众宝来空调工作原理
大众宝来空调工作原理是如何的呢？其实大众宝来空调的工作原理和大多数车型的空调系统工作原理类似。
下面我们来具体了解一下。
大众宝来空调系统主要由以下几个部分组成：压缩机、冷凝器、蒸发器、膨胀阀、风扇和控制单元。
首先，空调系统利用压缩机将低温低压的制冷剂压缩，使其变为高温高压气体。
随后，这个高温高压气体通过冷凝器，在冷凝器中与外界的空气进行换热，从而散发出热量，制冷剂逐渐冷却，并转化为高压液体。
接下来，这个高压液体进入蒸发器。
在蒸发器内，制冷剂通过蒸发的过程从而吸热，从而将车内的热空气吸走。
这个过程中，制冷剂从高压液体变为低压气体，并且温度也大大降低。
然后，制冷剂的低压气体通过膨胀阀流回到压缩机，进行再次压缩，循环往复。
这一过程不断循环，从而实现了车内的空气温度的降低。
最后，通过风扇将车内的冷空气快速吹散，使车内温度更加均匀。
整个过程需要通过控制单元对空调系统进行控制。
通过对压缩机和风扇的控制，可以调节空调系统的制冷效果和风速。
综上所述，大众宝来空调系统的工作原理主要是利用循环压缩和蒸发的过程来实现车内空气的降温，通过控制单元对空调系统进行控制，从而实现舒适的车内环境。

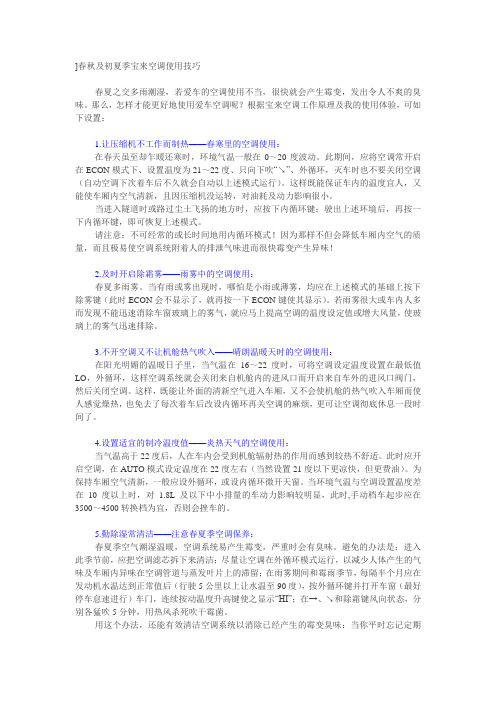

春秋及初夏季宝来空调使用技巧
]春秋及初夏季宝来空调使用技巧春夏之交多雨潮湿，若爱车的空调使用不当，很快就会产生霉变，发出令人不爽的臭味。
那么，怎样才能更好地使用爱车空调呢？根据宝来空调工作原理及我的使用体验，可如下设置：1.让压缩机不工作而制热——春寒里的空调使用：在春天虽至却乍暖还寒时，环境气温一般在0～20度波动。
此期间，应将空调常开启在ECON模式下、设置温度为21～22度、只向下吹“↘”、外循环，灭车时也不要关闭空调（自动空调下次着车后不久就会自动以上述模式运行）。
这样既能保证车内的温度宜人，又能使车厢内空气清新，且因压缩机没运转，对油耗及动力影响很小。
当进入隧道时或路过尘土飞扬的地方时，应按下内循环键；驶出上述环境后，再按一下内循环键，即可恢复上述模式。
请注意：不可经常的或长时间地用内循环模式！因为那样不但会降低车厢内空气的质量，而且极易使空调系统附着人的排泄气味进而很快霉变产生异味！2.及时开启除霜雾——雨雾中的空调使用：春夏多雨雾。
当有雨或雾出现时，哪怕是小雨或薄雾，均应在上述模式的基础上按下除雾键（此时ECON会不显示了，就再按一下ECON键使其显示）。
若雨雾很大或车内人多而发现不能迅速消除车窗玻璃上的雾气，就应马上提高空调的温度设定值或增大风量，使玻璃上的雾气迅速排除。
3.不开空调又不让机舱热气吹入——晴朗温暖天时的空调使用：在阳光明媚的温暖日子里，当气温在16～22度时，可将空调设定温度设置在最低值LO，外循环，这样空调系统就会关闭来自机舱内的进风口而开启来自车外的进风口阀门，然后关闭空调。
这样，既能让外面的清新空气进入车厢，又不会使机舱的热气吹入车厢而使人感觉燥热，也免去了每次着车后改设内循环再关空调的麻烦，更可让空调彻底休息一段时间了。
4.设置适宜的制冷温度值——炎热天气的空调使用：当气温高于22度后，人在车内会受到机舱辐射热的作用而感到较热不舒适。
此时应开启空调，在AUTO模式设定温度在22度左右（当然设置21度以下更凉快，但更费油）。
大众汽车新宝来空调结构、元件位置及电路图
1.5 br 605
2.5 br 44
0.5ro/ge
T17a/1
2.5sw/ge
B471
A192
A167
0.5sw/ge 1.0 sw/ro 0.5ro/ge
J220
44
T80/9
E87 空调器/Climatronic 操作与显示单元
T20/12 75
E94 可加热驾驶员 座椅的调节器
44 接地点，在左侧A柱下面 J361 Simos控制单元 179 左大灯线束中的接地连接 640 接地点，在左前纵梁顶部中间 369 主线束中的接地连接4 176 右大灯线束中的接地连接
13 接地点，在右前纵梁前部顶面 L45 空调器控制线束中的连接 L66 加热鼓风机线束中的连接 162 鼓风机电机线束中的接地连接 J220 Motronic控制单元
T2bm/1
0.35 br/gn
T20/1
T16e/10
G267 用于温度选择 的转钮电位计
T2bj/2
J G261左侧脚 部空间出风口 温度传感器
T2bj/1
T2bk/1
J
G263蒸发器
出风口温度
传感器
T2bk/2
0.35 gr/gn
0.35 ws/ro
T16e/8
G56 仪表板温 度传感器
T16e/11
7
一汽大众新宝来 自动空调系统电路（08款） 更多资料请加微信１８７９２３３３０９０免费索取
A2
SA4
6.0 ro ***
40A
6.0 ro ** 6.0 ro 1/30
4 A40
3/86
SA3 110A
3 10ro
SC2/10A SC4/10A 2/87 6.0sw/ge
宝来轿车的空调系统检修
宝来轿车的空调系统检修
吉国光
【期刊名称】《汽车工程师》
【年(卷),期】2005(000)005
【摘要】宝来轿车的空调系统由制冷、暖风、通风、空气净化和控制操纵等部分组成,具有自诊断功能.本文将详细介绍用VAG1551故障阅读器诊断空调系统故障及空调乘客舱部件、发动机舱部件等的检修方法.
【总页数】4页(P34-37)
【作者】吉国光
【作者单位】上饶地区汽运总公司
【正文语种】中文
【中图分类】U4
【相关文献】
1.大众宝来轿车起动不着车故障检修 [J], 杨小周
2.BWH1.6L宝来轿车发动机检修分析 [J], 王光平;王丽昌
3.宝来轿车空调系统不工作故障1例 [J], 裴涛
4.宝来轿车空调系统不工作故障1例 [J], 裴涛
5.宝来轿车空调系统故障2例 [J], 陈钢; 杨建林
因版权原因，仅展示原文概要，查看原文内容请购买。
新宝来整车电器技术讲解
控制器与低阻抗电阻
发动机控制单元 66Ω
