【CN109802484A】一种高压变频器控制系统的电源电路【专利】

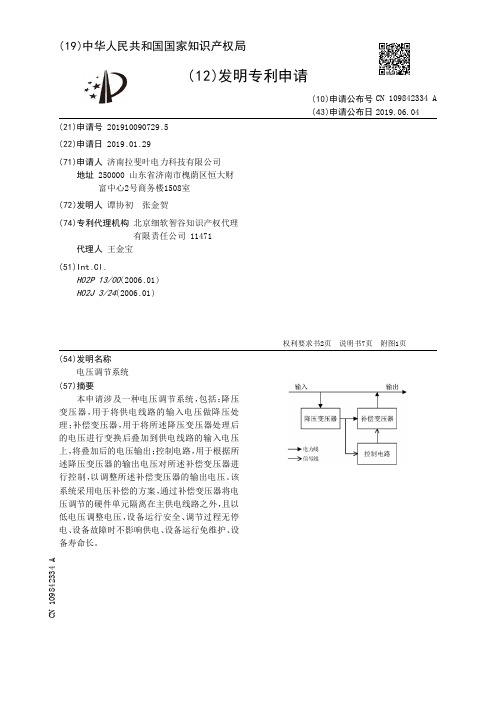

【CN109842334A】电压调节系统【专利】
( 12 )发明专利申请
(21)申请号 201910090729 .5
(22)申请日 2019 .01 .29
(71)申请人 济南拉斐叶电力科技有限公司 地址 250000 山东省济南市槐荫区恒大财 富中心2号商务楼1508室
(72)发明人 谭协初 张金贺
发明内容 [0005] 为至少在一定程度上克服相关技术中存在的问题，本申请提供一种电压调节系 统。 [0006] 根据本申请的实施例，提供一种电压调节系统，包括： [0007] 降压变压器，用于将供电线路的输入电压做降压处理； [0008] 补偿变压器，用于将所述降压变压器处理后的电压进行变换后叠加到供电线路的 输入电压上，将叠加后的电压输出； [0009] 控制电路，用于根据所述降压变压器的输出电压对所述补偿变压器进行控制，以 调整所述补偿变压器的输出电压。 [0010] 进一步地，所述降压变压器的一次侧与供电线路连接，所述降压变压器的二次侧 与所述补偿变压器的一次侧连接； [0011] 所述补偿变压器的二次侧的一端连接供电线路的输入端，另一端为供电线路的输 出端。 [0012] 进一步地，所述补偿变压器包括：正向补偿变压器和反向补偿变压器； [0013] 所述正向补偿变压器的一次侧和所述反向补偿变压器的一次侧分别与所述降压 变压器的二次侧连接； [0014] 所述正向补偿变压器的二次侧和所述反向补偿变压器的二次侧反向串联。 [0015] 进一步地，所述控制电路包括： [0016] 检测装置，用于检测所述降压变压器的输出电压； [0017] 处理装置，用于根据所述检测装置检测到的电压值和预设的目标电压值确定所需 的补偿电压，并根据补偿电压控制所述正向补偿变压器和/或所述反向补偿变压器的变比 ，
【CN109848110A】一种新能源高压清洗机的压力控制系统【专利】
权利要求书1页 说明书2页 附图1页
CN 109848110 A
CN 109848110 A
权 利 要 求 书
1/1 页
1 .一种新能源高压清洗机的压力控制系统，其特征在于，包括： 电源，为整个系统进行供电 ； 显示面板，用于输入预设最大压力数值，传输给控制电路板，并接收和显示控制电路板 发送的实时压力数据； 控制电 路板 ，用于接收压力传感器传输的数字信号 ，并将信号进行处理 ，将实时的 压力 与预设压力进行比 较 ，并根据压力比 较的 结果输出控 制信号给变频器 ，同时 将实时压力数 据传输给显示面板； 变频器，用于接收控制电路板的控制信号，并根据控制信号控制变频电机的输出功率； 变频电机，用于驱动柱塞泵； 水箱，用于给柱塞泵供水； 高压管，用于输出柱塞泵的高压水； 压 力传感器 ，用于 测量高 压管内水压的 实时 压 力数值 ，并 将实时 压 力数值转换成数字 信号，传输给控制电路板。 2 .根据权利要求1所述的一种新能源高压清洗机的压力控制系统，其特征在于：所述的 电源为电池包或外接电源。 3 .根据权利要求1所述的一种新能源高压清洗机的压力控制系统，其特征在于：所述的 柱塞泵分别与水箱和变频电机相连接。
【CN109889732A】一种电源适配器、控制方法、控制装置及移动终端【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910158400.8(22)申请日 2019.03.06(71)申请人 长安大学地址 710000 陕西省西安市雁塔区南二环路中段(72)发明人 刘晓春 张淼艳 胡东平 (74)专利代理机构 北京细软智谷知识产权代理有限责任公司 11471代理人 付登云(51)Int.Cl.H04N 5/235(2006.01)G03B 15/05(2006.01)(54)发明名称一种电源适配器、控制方法、控制装置及移动终端(57)摘要本发明涉及一种电源适配器、控制方法、控制装置及移动终端，该电源适配器包括：影像灯、控制器和外置切换开关，其中；控制器与外置切换开关连接，用于根据外置切换开关的切换操作确定电源适配器的工作模式，工作模式包括影像灯模式；控制器与影像灯连接，接收来自移动终端的闪光灯参数信息，其中，闪光灯参数信息由移动终端根据数据信息确定，数据信息包括测光数据和用户选择的拍摄模式信息，测光数据包括目标拍摄对象的预设范围内的环境光数据；控制器根据闪光灯参数控制影像灯向目标拍摄对象提供闪光亮度。
实现了影像灯能够根据目标拍摄对象周围的光环境信息及用户选择的拍摄模式进行灵活闪光的目的，提供了一种可个性化拍摄的方式。
权利要求书2页 说明书7页 附图4页CN 109889732 A 2019.06.14C N 109889732A权 利 要 求 书1/2页CN 109889732 A1.一种电源适配器，其特征在于，包括：影像灯、控制器和外置切换开关，其中；所述控制器与所述外置切换开关连接，用于根据所述外置切换开关的切换操作确定所述电源适配器的工作模式，其中，所述工作模式包括影像灯模式；所述控制器与所述影像灯连接，所述控制器接收来自移动终端的闪光灯参数信息，其中，所述闪光灯参数信息由所述移动终端根据数据信息确定，所述数据信息包括测光数据和用户选择的拍摄模式信息，所述测光数据包括目标拍摄对象的预设范围内的环境光数据；所述控制器根据所述闪光灯参数控制所述影像灯，向目标拍摄对象提供与所述闪光灯参数匹配的闪光亮度。
一种变频器[发明专利]
![一种变频器[发明专利]](https://img.taocdn.com/s3/m/e6d04fcb951ea76e58fafab069dc5022aaea460d.png)
(10)申请公布号(43)申请公布日 (21)申请号 201510526187.3(22)申请日 2015.08.25H02M 5/42(2006.01)H02P 27/08(2006.01)(71)申请人深圳市科创力源电子有限公司地址518000 广东省深圳市龙岗区坂田街道雪象社区上雪科技工业城东区八号A栋厂房5楼西侧(72)发明人饶海青(54)发明名称一种变频器(57)摘要本发明涉及变频技术领域，尤其地涉及一种变频器。
本发明采用双DSP 作为变频器的控制中心，其能够分别精确PWM 整流器和PWM 逆变器的驱动电压，从而提供变频器整机的功率因数，并且当电动机发电时，由于采用可调节的PWM 整流器，部分电能还可回馈于电网，因此本发明变频器也具有节能的效果。
(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书2页 说明书4页 附图1页CN 106487238 A 2017.03.08C N 106487238A1.一种变频器，其特征在于：包括：交流侧电路模块；所述交流侧电路模块的输入端接至电网电压，交流侧电路模块对电网电压进行滤波和限压并产生第一输出；接入第一输出的PWM整流器；所述PWM整流器对第一输出的交流电进行整流并产生第二输出；接入第二输出的滤波电路；所述滤波电路对第二输出的直流电进行滤波和储存能量并产生第三输出；接入第三输出的PWM逆变器；所述PWM逆变器对第三输出的直流电逆变成交流电并产生第四输出以驱动电动机；接入电网电压的第一采集电路模块；所述第一采集电路模块采集电网的电压和电流并产生第五输出；接入第一输出的电流检测电路；所述电流检测电路采集第一输出的交流电流并产生第六输出；产生驱动信号并输入给PWM整流器的第一驱动电路模块；分别接入第五输出、第六输出、驱动电路模块的输入端的第一DSP电路控制模块；所述第一DSP电路控制模块通过输出触发脉冲对PWM整流器的输出电压以及交流侧输入电流波形进行控制；接入第四输出的第二采集电路模块；所述第二采集电路模块采集PWM逆变器输出的电压和电流并产生第七输出；产生驱动信号并输入给PWM逆变器的第二驱动电路模块；分别接入第七输出、第二驱动电路模块的输入端的第二DSP电路控制模块；所述第二DSP电路控制模块通过输出触发脉冲控制PWM逆变器的输出。
【CN109842184A】一种电源系统的节能控制装置及方法【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910191680.2(22)申请日 2019.03.14(71)申请人 深圳英飞源技术有限公司地址 518000 广东省深圳市宝安区石岩街道塘头社区塘头1号路领亚工业园1号厂房一层(72)发明人 谢国辉 王云天 王渭渭 (51)Int.Cl.H02J 7/04(2006.01)H02M 7/12(2006.01)(54)发明名称一种电源系统的节能控制装置及方法(57)摘要本发明公开了一种电源系统的节能控制装置及方法，包括电源模块和控制单元；控制单元通过通讯方式获取系统所连接的电能交换装置的电能交换功率需求，通过一个控制算法计算变换功率与电源模块数量的对应关系，选择对应的电源模块数量组合进行变换工作，使电源系统的变换效率达到最优。
权利要求书2页 说明书5页 附图1页CN 109842184 A 2019.06.04C N 109842184A权 利 要 求 书1/2页CN 109842184 A1.一种电源系统的节能控制装置，其特征在于：包括电源模块、控制单元、第一电源端、第二电源端；电源模块的两个功率接口至少有一个相互并联，两端分别连接到第一电源端和第二电源端，控制单元通过通讯总线连接电源模块，通过通讯线路连接上位机；控制单元通过与外界连接的通讯线路,获取输入电能功率或输出电能功率的需求，根据预先设定的电源模块变换功率与效率的关系，以及并联工作的电源模块的工作状态，通过算法计算电源模块的组合数量，并选择对应的电源模块启动工作。
2.如权利要求1所述的电源系统的节能控制装置，其特征在于：所述控制单元通过总线连接第一电源端或第二电源端所连接的电能交换装置，或同时连接第一电源端和第二电源端所连接的电能交换装置。
3.如权利要求1所述的电源系统的节能控制装置，其特征在于：电源变换将交流或直流单一方向变换为直流，或从交流或直流到直流双方向变换，在系统中的相同或不同变换功能的电源，或相同变换功能不同效率特性的电源，至少有一端并联，在并联一端的输入或输出时平均分担变换的电能功率。
【CN109831498A】一种控制装置、控制装置的应用方法及控制系统【专利】
本发明公开了一种控制装置、控制装置的应 用方法及系统 ，涉及计算机技术领域 ，该控制装 置包括 ：配置模块和通信模块 ；其中 ，所述配置模 块 ，用于预先存储至少两个目标设备的设备信 息 ；根据第一外部触发 ，从预先存储的 各个所述 设备信息中确定出至少一个目标设备信息 ；所述 通信模块 ，用于根据第二外部触发形成控制指 令 ，并根据各个所述目 标设备信息 ，向 各个所述 目标设备信息分别对应的所述目标设备发送所 述控制指令，使得各个所述目标设备信息分别对 应的各个所述目标设备响应所述控制指令。本方 案可实现通过一个控制装置针对性的控制一个 或多个目标设备。
2Hale Waihona Puke CN 109831498 A
权 利 要 求 书
2/2 页
所述设备信息包括设备标识 ，每个所述目标设备的所述设备标识各不相同 ； 所述根据各个所述目标设备信息，向各个所述目标设备信息分别对应的所述目标设备 发送所述控制指令，包括： 将各个目标设备标识与所述控制指令封装成广播消息； 根据所述通信频点将所述广播消息广播至所述至少两个目标设备，使得每一个所述目 标设备检测接收的所述广播消息中是否携带自身的当前设备标识，并在所述广播消息中携 带自身的当前设备标识时响应所述广播消息中携带的所述控制指令。 8 .根据权利要求6所述的方法，其特征在于， 所述控制装置通过预先设置的至少两个通信信道与各个所述目标设备一一对应连接； 则， 所述设备信息包括信道编号 ，各个所述通信信道的所述信道编号各不相同 ； 所述根据各个所述目标设备信息，向各个所述目标设备信息分别对应的所述目标设备 发送所述控制指令，包括： 选择各个目标信道编号分别对应的目标通信信道； 通过选择的各个所述目标通信信道向各个所述目标通信信道连接的所述目标设备发 送所述控制指令，使得接收到所述控制指令的各个所述目标设备响应所述控制指令； 和/或， 在所述从预先存储的各个所述设备信息中确定出至少一个目标设备信息之后，进一步 包括：显示确定的各个所述目标设备信息； 和/或， 所述根据第一外部触发 ，从预先存储的各个所述设备信息中 确定出至少一个目标设备 信息，包括： 接收模式切换指令，从预先设置的至少一种工作模式中确定出与接收的所述模式切换 指令相对应的当前工作模式； 接收 第一外部触发 ，根据接收的 所述第一外部触发以 及所述当前工作模式 ，从预先设 置的各个所述设备信息中确定出至少一个目标设备信息。 9 .一种控制系统，其特征在于，包括：至少两个目标设备以及权利要求1至5任一所述的 控制装置；其中， 每一个所述目标设备，用于接收到所述控制装置发送的对应于所述目标设备的控制指 令时，响应所述控制指令。 10 .根据权利要求9所述的控制系统，其特征在于， 每一个所述目标设备 ，用于当接收 到所述控制装置广播的 广播 消息时 ，确定所述广播 消息中携带的设备标识是否与自身的当前设备标识相同 ，如果是 ，响应所述广播消息中携 带的控制指令。
【CN109813984A】一种高压变频器的功率单元测试系统及其测试方法【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910147382.3(22)申请日 2019.02.27(71)申请人 大禹电气科技股份有限公司地址 432100 湖北省孝感市经济开发区孝天工业园航天大道2号(72)发明人 邹缙 史望龙 李崇波 肖少兵 王怡华 程智鹏 周骏 (74)专利代理机构 武汉智权专利代理事务所(特殊普通合伙) 42225代理人 王维(51)Int.Cl.G01R 31/00(2006.01)(54)发明名称一种高压变频器的功率单元测试系统及其测试方法(57)摘要本发明公开了发明一种高压变频器的功率单元测试系统及其测试方法，该装置包括预充电电路、档位选择电路、上位机和控制模块，所述预充电电路用于对所述被测功率单元进行预充电，所述档位选择电路包括至少两条并联且具有不同阻值的负载电阻的负载支路，所述上位机用于测试指令的下发，所述控制模块根据接收的所述测试指令选择对应的所述负载支路，并对所述被测功率单元分别进行测试，获取所述被测功率单元的空载和带载测试数据，并将所述空载和带载测试数据分别与内部数据进行对比。
本发明提供了一种高+压变频器的功率单元测试系统及其测试方法，能实现在同一测试系统内对不同功率等级的单元模块进行测试，简化测试工作，提高准确性和安全性。
权利要求书2页 说明书6页 附图3页CN 109813984 A 2019.05.28C N 109813984A权 利 要 求 书1/2页CN 109813984 A1.一种高压变频器的功率单元测试系统，其特征在于，其包括：预充电电路(1)，其与被测功率单元(5)相连，并用于对所述被测功率单元(5)进行预充电；档位选择电路(2)，其包括至少两条并联且具有不同阻值的负载电阻的负载支路，且每一所述负载支路上均设有档位开关；上位机(3)，其用于测试指令的下发；控制模块(4)，其用于接收所述上位机(3)下发的测试指令，所述控制模块(4)根据接收的所述测试指令选择对应的所述负载支路，并对所述被测功率单元(5)分别进行空载和带载测试，获取所述被测功率单元(5)的空载测试数据和带载测试数据，并将所述空载测试数据和带载测试数据分别与所述被测功率单元(5)的内部数据进行对比。
【CN109802314A】一种配电箱防爆系统【专利】
2
CN 109802314 A
说 明 书
1/3 页
一种配电箱防爆系统
技术领域 [0001] 本发明涉及是一种配电箱防爆系统。
背景技术 [0002] 配电柜(箱)分动力配电柜(箱)和照明配电柜(箱)、计量柜(箱) ，是配电系统的末 级设备。配电 柜是电 动机控制中心的统称。配电 柜使 用在负荷比 较分散、回路较少的 场合 ； 电 动机控制中心 用于负荷集中 、回路较多的 场合。它们把上一级配电 设备某一电 路的电 能 分配给就近的负荷。这级设备应对负荷提供保护、监视和控制。 [0003] 但是现有技术中的箱体一般需要多个箱体进行拼装，机械式的开关在装配和使用 中都十分的繁琐，相应的复杂结构也使箱体不方便维护。而且箱体所控制回路大多通过手 柄带动拨叉转动，拨叉拨动口金架来实现回路的闭合或断开，这种方式的防护措施较差，容 易造成操作失误。同时现有的箱体功能较为单一。
连接有用于导通或断开所述箱体与所述箱体外 部的回路的连接的开关电路 ,所述箱体还包括用 于控制所述开关电路的闭合或断开的控制部；所 述箱体包括信号线的通信接口 ，所述控制部与所 述 信号线连接 ；所述控 制部包括显示屏 ，述显示 屏用于输入控制信号，所述显示屏设于所述箱体 上 ；所述开关电 路包括继电 器 ；所述箱体上包括 总开关，所述总开关用于控制为所述箱体供电的 电源。
代理人 蒋路帆
(51)Int .Cl . H02B 1/46(2006 .01) H02B 1/24(2006 .01) H02S 10/12(2014 .01)
(10)申请公布号 CN 109802314 A (43)申请公布日 2019.05.24
( 54 )发明 名称 一种配电箱防爆系统
( 57 )摘要 一种配电箱防爆系统 ，包括箱体，所述箱体
【CN109728759A】一种变频器控制系统【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910140623.1(22)申请日 2019.02.26(71)申请人 河南华东工控技术有限公司地址 450000 河南省郑州市高新开发区梧桐西街5号(72)发明人 李永红 王志峰 郭孟彩 (74)专利代理机构 北京华仲龙腾专利代理事务所(普通合伙) 11548代理人 官玉梅(51)Int.Cl.H02P 27/04(2016.01)(54)发明名称一种变频器控制系统(57)摘要本发明公开了一种变频器控制系统，属于变频器技术领域，包括现场控制箱和变频器，所述现场控制箱内部设有开关SBT、开关SBQ和开关SBTJ，开关SBT、开关SBQ和开关SBT均与变频器相连接，变频器还连接电机M，本发明的变频器控制系统具有两种控制方式，能够实现远程频率给定、启停控制、运行频率及电流实时记录、设备运行状态显示等功能，增加系统稳定性。
权利要求书1页 说明书2页 附图1页CN 109728759 A 2019.05.07C N 109728759A权 利 要 求 书1/1页CN 109728759 A1.一种变频器控制系统，包括现场控制箱和变频器，其特征在于，所述现场控制箱内部设有开关SBT、开关SBQ和开关SBTJ，开关SBT与变频器的CM接口相连接，开关SBQ与变频器的P1接口相连接，开关SBTJ与变频器的P3接口相连接，变频器还连接电机M。
2.根据权利要求1所述的一种变频器控制系统，其特征在于，所述变频器上设有以太网线接口。
3.根据权利要求2所述的一种变频器控制系统，其特征在于，所述变频器还通过断路器连接三相交流电。
4.根据权利要求3所述的一种变频器控制系统，其特征在于，所述现场控制箱上设有防火阀。
5.根据权利要求1所述的一种变频器控制系统，其特征在于，所述变频器内部设有以太网卡。
6.根据权利要求1所述的一种变频器控制系统，其特征在于，所述变频器上设有接地引线。
【CN109798568A】一种能源系统的控制方法【专利】
热器进行换热的时间
其中，K为比例系数，ΔTn为该热水器的目标温度和
实际 温度的 差值 ，ΔTav为各个热水器的目 标温度和实际 温度的 差值的 平均值 ，tbase为基准 开通时间。
2
CN 109798568 A
权 利 要 求 书
2/2 页
9 .如权利要求8所述的方法，其特征在于，所述基准开通时间tbase为根据正在运行的热 水器的数量设置。
获取各个热水器的目标温度和实际温度； 根据所述热水器的目标温度，控制所述热水器的第二终端换热器与中转换热器中的高 温换热器或者低温换热器进行换热； 根据所述热水器的目标温度和实际温度的差值，控制该热水器的第二终端换热器与所 述中转换热器进行换热的时间。 2 .如权利要求1所述的方法，其特征在于，还包括： 获取正在运行的热水器的数量； 根据正在运行的热水器的数量，控制所述热水器的第二终端换热器与所述中转换热器 分时进行换热。 3 .如权利要求2所述的方法，其特征在于，所述根据正在运行的热水器的数量，控制所 述热水器的第二终端换热器与所述中转换热器分时进行换热的步骤，包括： 当正在运行的热水器的数量小于预设值时 ，控制所述热水器的 第二终端换热器与所述 中转换热器全时接通。 4 .如权利要求2所述的方法，其特征在于，所述根据正在运行的热水器的数量，控制所 述热水器的第二终端换热器与所述中转换热器分时进行换热的步骤，包括： 当正在运行的热水器的数量大于预设值时 ，控制所述热水器的 第二终端换热器与所述 中转换热器分时接通。 5 .如权利要求4所述的方法，其特征在于，所述当正在运行的热水器的数量大于预设值 时 ，控制所述热水器的 第二终端换热器与所述中转换热器分时接通的步骤 ，包括 ：所有热水 器的第二终端换热器采用单进单出的切换模式与所述中转换热器进行循环换热。 6 .如权利要求1所述的方法，其特征在于，还包括： 根据正在运行的热水器的数量以及各个热水器的目标温度和实际温度的差值，控制同 时与所述中转换热器进行换热的热水器的数量。 7 .如权利要求1所述的方法，其特征在于，还包括： 根据正在运行的热水器的数量以及各个热水器的目标温度和实际温度的差值，控制各 个热水器的第二终端换热器与所述中转换热器进行换热的时间。 8 .如权利要求7所述的方法，其特征在于，所述热水器的第二终端换热器与所述中转换
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910102715.0
(22)申请日 2019.02.01
(71)申请人 深圳市库马克新技术股份有限公司
地址 518000 广东省深圳市福田区沙头街
道泰然六路泰然苍松大厦北座706
(72)发明人 李瑞常 罗自永 龙爱军 徐鹏飞
钱泽生
(74)专利代理机构 深圳世科丰专利代理事务所
(特殊普通合伙) 44501
代理人 杜启刚
(51)Int.Cl.
H02J 9/06(2006.01)
(54)发明名称
一种高压变频器控制系统的电源电路
(57)摘要
本发明公开了一种高压变频器控制系统的
电源电路，包括电源切换电路，电源切换电路包
括两个输入端、自动切换装置和输出端，高压变
频器包括移相变压器；第一输入端接低压配电室
输出的交流电，第二输入端接移相变压器辅助绕
组输出的交流电，输出端通过自动切换装置分别
接第一输入端和第二输入端。
本发明高压变频器
控制系统的电源电路的输出端通过电源切换电
路连接低压配电室输出的交流电和移相变压器
辅助绕组输出的交流电，可以提高电源供给的可
靠性差，
保证高压变频器控制系统稳定运行。
权利要求书1页 说明书4页 附图4页CN 109802484 A 2019.05.24
C N 109802484
A
权 利 要 求 书1/1页CN 109802484 A
1.一种高压变频器控制系统的电源电路，高压变频器包括移相变压器，其特征在于，包括电源切换电路，电源切换电路包括两个输入端、自动切换装置和输出端，第一输入端接低压配电室输出的交流电，第二输入端接移相变压器辅助绕组输出的交流电，输出端通过自动切换装置分别接第一输入端和第二输入端。
2.根据权利要求1所述的电源电路，其特征在于，自动切换装置包括三个继电器、两根火线和两根零线，第一继电器的线圈接在第一火线与第一零线之间，第二继电器的线圈与第一继电器的常开触点串连后接在第一火线与第一零线之间；第三继电器的线圈与第一继电器的常闭触点串连后接在第二火线与第二零线之间；第一火线的第一端接第一输入端的火线，第一火线的第二端通过第二继电器的第一常开触点接输出端的火线；第一零线的第一端接第一输入端的零线，第一零线的第二端通过第二继电器的第二常开触点接输出端的零线；第二火线的第一端接第二输入端的火线，第二火线的第二端通过第三继电器的第一常开触点接输出端的火线；第二零线的第一端接第二输入端的零线，第二零线的第二端通过第三继电器的第二常开触点接输出端的零线。
3.根据权利要求1所述的电源电路，其特征在于，包括不间断电源，不间断电源的输入端接低压配电室输出的交流电，输出端接电源切换电路的第一输入端。
4.根据权利要求1所述的电源电路，其特征在于，包括主控板供电电路；电源切换电路的第二输入端接移相变压器辅助绕组输出交流电的第一火线和零线；主控板供电电路包括两个开关电源、两个EMI滤波器和主控电源板，第一开关电源的输入端接移相变压器辅助绕组输出交流电的第二火线和零线，输出端通过第一EMI滤波器接主控电源板的第一输入端；第二开关电源的输入端接电源切换电路的输出端，第二开关电源的输出端通过第二EMI滤波器接主控电源板的第二输入端，主控电源板的输出端接高压变频器控制系统的主控板。
5.根据权利要求4所述的电源电路，其特征在于，主控电源板包括两个隔离二极管、滤波电路和稳压电路，第一隔离二极管的阳极接第一EMI滤波器的输出端，第二隔离二极管的阳极接第二EMI滤波器的输出端，两个隔离二极管的阴极接滤波电路的输入端，滤波电路的输出端通过稳压电路接所述的主控板。
6.根据权利要求1所述的电源电路，其特征在于，高压变频器控制系统的可编程逻辑控制器的电源输入端接电源切换电路的输出端。
7.根据权利要求4所述的电源电路，其特征在于，包括辅助供电电路，辅助供电电路包括隔离变压器和第三开关电源，隔离变压器的原边绕组接电源切换电路的输出端，隔离变压器的副边绕组接第三开关电源的第一交流电输入端；第三开关电源的第二交流电输入端接接移相变压器辅助绕组输出交流电的第二火线和零线。
8.根据权利要求7所述的电源电路，其特征在于，高压变频器控制系统的数据检测板、数据转换板、可编程逻辑控制器的人机交互模块、采样模块和信号隔离器分别接第三开关电源，由第三开关电源供电。
2。
