骨科外固定支架产品注册技术审查指导原则
附件2：骨科外固定支架产品注册技术审查指导原则本指导原则旨在指导和规范骨科外固定支架产品的技术审评工作，帮助审评人员理解和掌握该类产品原理/机理、结构、性能、预期用途等内容，把握技术审评工作基本要求和尺度，对产品安全性、有效性作出系统评价。
本指导原则所确定的核心内容是在目前的科技认识水平和现有产品技术基础上形成的，因此，审评人员应注意其适宜性，密切关注适用标准及相关技术的最新进展，考虑产品的更新和变化。
本指导原则不作为法规强制执行，不包括行政审批要求。
但是，审评人员需密切关注相关法规的变化，以确认申报产品是否符合法规要求。
一、适用范围本指导原则适用于《医疗器械分类目录》中第二类骨科外固定支架（以下简称外固定支架），类代号现为6810。
二、技术审查要点（一）产品名称的要求外固定支架产品的命名应采用《医疗器械分类目录》或国家标准、行业标准上的通用名称，或以产品结构形式为依据命名，例如：单臂式外固定支架、环形外固定支架、组合式外固定支架等。
（二）产品的结构和组成1. 产品的结构和组成单臂式外固定支架可分为一体式和分体式两种类型，单臂一体式外固定支架主要由加压器、架体、万向球、夹针块、伸缩体等组成；单臂分体式外固定支架由直形杆（管）或异形杆（管）、可调节夹、万能关节等组成。
环形外固定支架主要由闭合环、开放环、环针夹、环杆（管）夹、直形杆（管）等组成。
组合式外固定支架一般是指由两套以上的单臂式和/或环形外固定支架组合在一起使用的产品，其结构组成应根据其具体的组合形式而确定。
2. 产品结构示意图图1单臂一体式外固定支架图2 单臂分体式外固定支架图3 环形外固定支架图4 组合式外固定支架3. 产品材质目前，骨科外固定支架大多采用铝合金、不锈钢、碳纤维棒和钛合金等四种材质制成。
不锈钢应选用GB/T 1220-2007《不锈钢棒》中规定的20Cr13、30Cr13、40Cr13、95Cr18或更优质的原材料；铝合金应选用GB/T3190-1996《变形铝及铝合金化学成分》中所规定的2A12或更优质的原材料；钛合金材质应符合GB/T2965-2007《钛及钛合金棒材》的相关要求；选用碳纤维棒材质制成的部件，其力学性能中的抗弯强度和抗拉强度应不低于不锈钢材质制成的部件。
表1 骨科外固定支架各部件推荐材质表4．配套使用的器械外固定支架可以配套使用的手术器械主要有快装手柄、钻头、导向器、保护套、钻套、上钉扳手、呆扳手、六方扳手等（属于第一类医疗器械）。
可以与外固定支架配合使用的金属骨针为第三类医疗器械。
5．国内外产品情况目前，国内外的外固定支架的产品结构、组成有所不同，一般国外产品包含配套使用的金属骨针，而国内的外固定支架和金属骨针因产品分类的不同，故多数制造商将外固定支架和金属骨针分别注册。
其他配套使用器械基本相同，尺寸规格有所不同。
（三）产品工作原理本产品工作原理与作用机理基本相同，在作用机理中描述。
（四）产品作用机理骨科外固定支架是一种体外固定装置，它通过金属骨针将骨折各端与一个或多个的纵行杆（管）和/或环连接而达到稳定、复位的作用。
（五）产品适用的相关标准1．相关的国家标准、行业标准表2 相关产品标准上述标准包括了注册产品标准中经常涉及到的材质标准和性能标准。
有的企业还会根据产品的特点引用一些行业外的标准和一些较为特殊的标准。
产品适用及引用标准的审查可以分两步来进行。
首先对引用标准的齐全性和适宜性进行审查，也就是在编写注册产品标准时与产品相关的国家标准、行业标准是否进行了引用，以及引用是否准确。
可以通过对注册产品标准中“规范性引用文件”是否引用了相关标准，以及所引用的标准是否适宜来进行审查。
此时，应注意标准编号、标准名称是否完整规范，年代号是否有效。
其次对引用标准的采纳情况进行审查，即所引用的标准中的条款要求，是否在注册产品标准中进行了实质性的条款引用。
这种引用通常采用两种方式，文字表述繁多内容复杂的可以直接引用标准及条文号。
比较简单的也可以直接引述具体要求。
注意“规范性应用文件”和编制说明的区别，通常不宜直接引用或全面引用的标准不纳入规范性引用文件，而仅仅以参考文件在编制说明中出现。
如有新版强制性国家标准、行业标准发布实施，产品性能指标等要求应执行最新版本的国家标准、行业标准。
2．相关的国外标准ASTM F 1541-02 《骨骼外部固定设备标准规范和检测方法》（六）产品的预期用途该产品通过与金属骨针的配合，应用于骨折部位的体外固定复位。
（七）产品的主要风险外固定支架的风险管理报告应符合YY/T 0316-2003《医疗器械风险管理对医疗器械的应用》的有关要求，审查要点包括：1.产品定性定量分析是否准确（依据YY/T 0316-2003附录A 审查）；2.危害分析是否全面（依据YY/T 0316-2003附录D审查）；3.风险可接收准则，降低风险的措施及采取措施后风险的可接收程度，是否有新的风险产生；以下依据YY/T 0316-2003的附录D从两个方面提示性列举了外固定支架产品的危害因素及可采取的风险控制措施，提示审查人员从以下方面考虑：表3 产品主要危害（八）产品的主要技术指标本条款给出需要考虑的产品主要技术指标，其中部分技术指标给出定量要求，其他指标未给出定量要求，具体可参考相应的国家标准、行业标准。
以下如有不适用条款（包括国家标准、行业标准要求），生产者应在产品标准的编制说明中说明理由。
1．产品材质：参见第（二）条第3款的规定。
2．规格尺寸：生产者应明确外固定支架的具体规格尺寸，尺寸大小及相应的公差要求，应参照有关的国家标准、行业标准或根据临床使用的要求制定。
根据临床要求制定的规格尺寸，生产商应能够出示临床使用单位出具的证明性材料，证明性材料中应包含该外固定支架的适用人群及使用部位。
3．产品耐腐蚀性：外固定支架中不锈钢部件的耐腐蚀性应能满足YY/T 0149-2006《不锈钢医用器械耐腐蚀性能试验方法》中“沸水试验法”B级要求。
外固定支架中铝合金部件主要通过阳极氧化膜抵御外界腐蚀，故阳极氧化膜的性能决定了铝合金制件的耐腐蚀性能。
铝合金制件的阳极氧化膜应符合国家标准GB/T 8013.1-2007《铝及铝合金阳极氧化膜与有机聚合膜第一部份：阳极氧化膜》的规定。
碳纤维棒是由碳纤维丝拧合而成，暂不提出对耐腐蚀性能的要求。
4．整体配合性能：在产品的研发阶段，建议参考ASTM F 1541-02《骨骼外部固定设备标准规范和检测方法》中模拟外固定支架配合金属骨针固定骨骼的试验，评价外固定支架和配套使用的金属骨针的整体配合性能。
主要采用的试验方法有扭转试验、轴向加载试验、四点弯曲试验、悬臂弯曲试验。
通过上述试验，绘制出应力-变形曲线，确定外固定支架及其配套使用的外固定针所构成的外固定系统在静态测量状态下的抗弯强度、弯曲屈服强度、最大弯曲力矩等，以及在动态测量状态下，产品的疲劳强度等性能指标。
首次注册时，建议在产品技术报告中给出这些数值。
5．部件力学性能：在产品的研发阶段，建议参照ASTM F 1541-02《骨骼外部固定设备标准规范和检测方法》中关于可调节夹、闭合环和开放环、直形杆（管）与可调节夹组成的局部组件的试验方法进行试验，绘制出应力-变形曲线并确定出上述各部件的刚度、屈服强度、极限强度等性能指标。
首次注册时，建议在产品技术报告中给出这些数值，并在注册产品标准中给出重要的性能指标，如：刚度、强度等。
6．各部件的硬度：根据所选用的不同材质和加工工艺，确定出不同部件的硬度，一般经热处理的部件硬度应不低于45HRC。
（九）产品的检测要求产品的检测包括出厂检验和型式检验。
外固定支架产品的出厂检验项目一般应包括外观、尺寸、耐腐蚀性及硬度等；型式检验为产品标准全性能检验。
（十）产品的临床要求1.首次上市的外固定支架产品应进行临床试用或临床验证，按照《医疗器械临床试验规定》的要求提交相关的临床试验资料。
如通过与同类已上市产品进行对比，可以论证该产品的技术性能指标优于同类已上市产品，则可申请豁免临床验证。
2.临床试验报告中应对外固定支架的适用范围、产品使用注意事项和产品的禁忌症等内容做出明确说明。
3.临床试验中主要观察项目：耐疲劳性能；抗弯曲能力；整体配合稳定性。
4.外固定临床周期临床观察周期要长于骨愈合期。
（十一）产品的不良事件历史记录暂未见相关报道。
（十二）产品说明书、标签和包装标识产品说明书、标签和包装标识的编写要求应符合《医疗器械说明书、标签和包装标识管理规定》和YY 0466-2003《医疗器械用于医疗器械标签、标记和提供信息的符号》的要求。
1.说明书内容：（1）产品名称：参见第（一）条“产品名称”的规定。
（2）商品名称：如有商品名称，应符合有关产品商标管理的具体规定。
名称应真实体现产品特点和企业特色，不得带有夸大产品宣传、误导使用的信息。
（3）注册证号：核准的注册证号，如有变更情况的，应按变更后的注册证号编写。
（4）型号、规格：产品型号中应体现出具体型号产品的临床应用部位，如：股骨单臂一体式外固定支架、指（趾）骨分体式外固定支架、胫骨环形外固定支架等。
按照注册证核准的型号、规格填写，不得擅自改变产品型号规格的文字表述。
（5）执行标准：按照注册证标注的产品标准进行填写，并应标注标准年代号。
（6）主要结构及性能：附产品结构示意图，具体将注册产品标准中所列重要信息予以注明，尤其是安全性、有效性性能指标和产品构成部件，如：产品所采用的原材料等。
（7）适用范围：参见第(五)条“产品的预期用途”的规定。
（8）注意事项：应明确配套使用的金属骨针；建议产品一次性使用。
（9）禁忌症：严重骨质疏松患者；伤肢有广泛的皮肤病患者；不能配合术后管理的患者。
（10）使用方法：根据临床需要选择适宜规格的外固定支架；选择与要使用的外固定支架相配套的金属骨针；使用前应按照产品使用说明书中推荐的灭菌方法或选择符合要求的方法对产品进行灭菌；将外固定支架与已固定在骨骼中的金属骨针进行连接，并且在必要时对骨折断端进行加压或撑开；透视满意后将所有连接螺栓牢固锁紧；按使用说明书规定的使用方法进行安装。
（11）运输、贮存方法：外固定支架的运输和贮存方法应由制造者根据产品所用材质情况做出具体规定。
一般应将外固定支架贮存在通风良好，无腐蚀性气体，相对湿度低于80%的室内。
一般在运输过程中外固定支架产品应包装完好，具有防雨、防震措施。
2.标签和包装标识：参照标准《医疗器械说明书、标签和包装标识管理规定》和YY/T 1052《手术器械标志》进行审查，说明书上应有相关标志的图示说明。
(十三)注册单元划分的原则和实例外固定支架的注册单元的划分原则上以技术结构、性能指标和预期用途为划分依据。
制造商应根据上述原则，按照自身产品特点划分注册单元。
骨科外固定架技术审评规范()
骨科外固定架技术审评规范（2010版）（征求意见稿）根据《医疗器械注册管理办法》（国家食品药品监督管理局令第16号）的要求并结合骨科外固定架的特点，为规范该类产品的技术审查工作和指导该类产品的注册申报工作，特制定本规范。
一、适用范围本规范适用于外固定架类医疗器械,该类医疗器械管理类别分类见下表：二、技术审查要点（一）产品名称的要求外固定架类医疗器械产品名称应以“作用部位+预期用途”的形式给出，或以《医疗器械分类目录》或国家标准、行业标准上的通用名称。
例如：头颈固定架、骨外固定器等。
（二）产品的结构组成及作用原理骨外固定技术是通过经皮穿针和体外连结器将相邻骨段或肢体连接，并维持需要的位置，使骨折段达到稳定固定，为骨愈合提供所需的生物力学环境，并尽可能满足患者功能康复锻炼需要的一种骨科手术治疗技术。
为实现这一技术而用于固定骨折段或肢体的器械称为骨外固定器或骨外固定架。
用于四肢骨折或畸形治疗的骨外固定架从结构上可分为两种类型，一种类型是以连接杆为支撑的杆型外固定架，另一种是以洞孔环和螺纹杆为支撑的环型外固定架。
外固定架在临床上一般需配合螺纹（半）针和骨元针或克氏针使用。
但本产品不包括螺纹（半）针和骨元针或克氏针。
1.杆型外固定架的结构杆型外固定架主要是由连接杆——包括连接管和连接棒、可调针杆夹钳、杆杆夹钳、横夹钳等组成。
（见下图）连接管连接棒大（小）可调针杆夹钳大（小）杆杆夹钳横夹钳杆型外固定架各组件结构图杆型外固定架的结构多种多样，根据使用部位的不同，各个厂家采取不同的组合方式，将植入人体的螺纹（半）针、骨元针及骨折段连接起来，使骨折端稳定固定，并逐渐愈合，如下图所示。
用于治疗胫腓骨骨折的空间固定形式单边固定形式杆型外固定架结构图2.环型外固定架的结构环型外固定架主要是由洞孔环、钢针固定螺钉、螺纹杆组成，（见下图）。
洞孔环钢针固定螺钉螺纹杆环型外固定架各组件结构图根据治疗目的的不同，各个厂家的环型外固定架可有不同的结构形式，如下图。
骨科手术器械(二类)产品技术审评规范(2017版)
骨科手术器械(二类)产品技术审评规范(2017版)附件3骨科手术器械（第二类）产品注册审评规范（2017版）本审评规范旨在指导和规范骨科手术器械（第二类）产品的技术审评工作，帮助审评人员理解和掌握该类产品原理/机理、结构、性能、预期用途等内容，把握技术审评工作基本要求和尺度，对产品安全性、有效性作出系统评价。
本审评规范所确定的核心内容是在目前的科技认识水平和现有产品技术基础上形成的。
因此，审评人员应注意其适宜性，密切关注适用标准及相关技术的最新进展，考虑产品的更新和变化。
本审评规范不作为法规强制执行，不包括行政审批要求。
但是，审评人员需密切关注相关法规的变化，以确认申报产品是否符合法规要求。
一、适用范围本审评规范适用于第二类骨科手术器械，一般包括：使用过程中与椎间隙直接接触的骨科手术器械；骨科内窥镜用手术器械；以无菌形式提供的骨科手术器械；由网电源、电池或气源提供所需机械动力的骨科手术刀具（如钻、铣、锯、磨、刨等）；第二类骨科手术器械包等。
本审评规范不适用于骨科外固定器械和一次性使用骨科手术器械，一次性使用骨科手术器械可参考本审评规范的相关内容。
骨科手术器械产品类代号为6810。
二、技术审查要点（一）产品名称的要求骨科手术器械产品名称依据《医疗器械通用名称命名规则》（国家食品药品监督管理总局令第19号）确定。
骨科手术器械的名称可按作用对象和预期用途等方式来命名，如椎管铲刀、颈椎刮匙、椎板咬骨钳、无菌骨牵引针。
由网电源、电池或气源提供所需机械动力的骨科手术器械，可命名结构为：电动/电池式+刀具对象+刀具名称，如电动胸骨锯、电动骨钻。
骨科手术器械包类产品以体现产品组成、功能用途为基本原则，由多种类别器械组成，一般应以其主要预期用途来命名，如椎间融合手术器械包。
（二）产品的结构组成骨科手术器械产品应明确产品结构组成，宜采用图示方式表述产品各组成部分，并明确所用材料。
由网电源、电池或气源提供所需机械动力的骨科手术器械一般由单一或多件与手机配合使用的刀具组成（如：钻类、铣类、磨类、锉类、锯类、刨类）。
医疗器械注册技术审查指导原则一览表
医疗器械注册技术审查指导原则一览表2018年1.软性接触镜临床试验指导原则（2018年第51号）2.角膜塑形用硬性透气接触镜临床试验指导原则（2018年第51号）3.无源植入性医疗器械临床试验审批申报资料编写指导原则（2018年第40号）4.麻醉咽喉镜注册技术审查指导原则（2018年第30号）5.内镜清洗消毒机注册技术审查指导原则（2018年第30号）6.睡眠呼吸监测产品注册技术审查指导原则（2018年第30号）7.手术显微镜注册技术审查指导原则（2018年第25号）8.医用洁净工作台注册技术审查指导原则（2018年第25号）9.眼压计注册技术审查指导原则（2018年第25号）10.脉搏波速度和踝臂指数检测产品注册技术审查指导原则（2018年第25号）11.冠状动脉药物洗脱支架临床前研究指导原则（2018年第21号）12.冠状动脉药物洗脱支架临床试验指导原则（2018年第21号）13.软性接触镜注册技术审查指导原则（2018年第18号）14.人类体外辅助生殖技术用液注册技术审查指导原则（2018年第18号）15.气腹机注册技术审查指导原则（2018年第15号）16.医用低温保存箱注册技术审查指导原则（2018年第15号）17.电子尿量计注册技术审查指导原则（2018年第15号）18.电子阴道显微镜注册技术审查指导原则（2018年第15号）19.口腔曲面体层X射线机注册技术审查指导原则（2018年第9号）20.硬性光学内窥镜（有创类）注册技术审查指导原则（2018年第54号）21.结核分枝杆菌特异性细胞免疫反应检测试剂注册技术审查指导原则（2018年第57号）22.持续葡萄糖监测系统注册技术审查指导原则（2018年第56号）23.眼科飞秒激光治疗机注册技术审查指导原则（2018年第53号）24.眼科超声诊断设备注册技术审查指导原则（2018年第55号）25.眼科光学相干断层扫描仪注册技术审查指导原则（2018年第44号）26.超声软组织切割止血系统注册技术审查指导原则（2018年第37号）27.肠道病毒核酸检测试剂注册技术审查指导原则（2018年第36号）28.抗人球蛋白检测试剂注册技术审查指导原则（2018年第36号）29.幽门螺杆菌抗原/抗体检测试剂注册技术审查指导原则（2018年第36号）30.人表皮生长因子受体（EGFR）突变基因检测试剂（PCR法）注册技术审查指导原则（2018年第36号）31.X射线计算机体层摄影设备注册技术审查指导原则（2018年第26号）32.丙氨酸氨基转移酶测定试剂注册技术审查指导原则（2018年第8号）33.尿液分析试纸条注册技术审查指导原则（2018年第8号）34.同型半胱氨酸测定试剂注册技术审查指导原则（2018年第8号）35.胰岛素测定试剂注册技术审查指导原则（2018年第8号）36.C-肽测定试剂注册技术审查指导原则（2018年第8号）37.D-二聚体测定试剂（免疫比浊法）注册技术审查指导原则（2018年第9号）38.载脂蛋白B测定试剂注册技术审查指导原则（2018年第9号）39.载脂蛋白A1测定试剂注册技术审查指导原则（2018年第9号）40.接受医疗器械境外临床试验数据技术指导原则（2018年第13号）41.质子碳离子治疗系统临床评价技术审查指导原则（2018年第4号）42.全血及血液成分贮存袋注册技术审查指导原则（2018年第3号）43.一次性使用输注泵（非电驱动）注册技术审查指导原则（2018年第3号）44.血液浓缩器注册技术审查指导原则（2018年第3号）45.医疗器械临床试验设计指导原则（2018年第6号）2017年1.移动医疗器械注册技术审查指导原则（2017年第222号）2.动物源性医疗器械注册技术审查指导原则（2017年修订版）（2017年第224号）3.促黄体生成素检测试剂（胶体金免疫层析法）注册技术审查指导原则（2017年第213号）4.心肌肌钙蛋白I/肌红蛋白/肌酸激酶同工酶MB检测试剂（胶体金免疫层析法）注册技术审查指导原则（2017年第213号）5.电解质钾、钠、氯、钙测定试剂注册技术审查指导原则（2017年第213号）6.高密度脂蛋白胆固醇测定试剂注册技术审查指导原则（2017年第213号）7.胱抑素C测定试剂（胶乳透射免疫比浊法）注册技术审查指导原则（2017年第213号）8.全自动血型分析仪注册技术审查指导原则（2017年第209号）9.ABO、RhD血型抗原检测卡（柱凝集法）注册技术审查指导原则（2017年第209号）10.人表皮生长因子受体2基因扩增检测试剂盒（荧光原位杂交法）注册技术审查指导原则（2017年第209号）11.丙型肝炎病毒核酸基因分型检测试剂盒注册技术审查指导原则（2017年第209号）12.治疗呼吸机临床评价技术审查指导原则（2017年第212号）13.子宫内膜去除（热传导、射频消融）设备临床评价技术审查指导原则14.细胞治疗产品研究与评价技术指导原则（试行）（2017年第216号）15.生物显微镜注册技术审查指导原则（2017年第199号）16.紫外治疗设备注册技术审查指导原则（2017年第199号）17.裂隙灯显微镜注册技术审查指导原则（2017年第199号）18.输液泵注册技术审查指导原则（2017年第199号）19.电动洗胃机注册技术审查指导原则（2017年修订版）（2017年第199号）20.小型蒸汽灭菌器注册技术审查指导原则（2017年第198号）21.动态心电图系统注册技术审查指导原则（2017年第198号）22.血管内球囊扩张导管用球囊充压装置注册技术审查指导原则（2017年第198号）23.验光仪注册技术审查指导原则（2017年第198号）24.中央监护软件注册技术审查指导原则（2017年第198号）25.医疗器械注册单元划分指导原则（2017年第187号）26.红外线治疗设备注册技术审查指导原则（2017年修订版）（2017年第177号）27.医用控温毯注册技术审查指导原则（2017年修订版）（2017年第177号）28.中频电疗产品注册技术审查指导原则（2017年修订版）29.脉搏血氧仪注册技术审查指导原则（2017年修订版）（2017年第177号）30.牙科手机注册技术审查指导原则（2017年修订版）（2017年第177号）31.超声骨密度仪注册技术审查指导原则（2017年第180号）32.电动轮椅车注册技术审查指导原则（2017年第180号）33.耳腔式医用红外体温计注册技术审查指导原则（2017年第180号）34.医用吸引设备注册技术审查指导原则（2017年修订版）（2017年第180号）35.小型分子筛制氧机注册技术审查指导原则（2017年修订版）（2017年第180号）36.超声多普勒胎儿监护仪注册技术审查指导原则（2017年修订版）（2017年第177号）37.超声理疗设备注册技术审查指导原则（2017年修订版）（2017年第177号）38.超声洁牙设备注册技术审查指导原则（2017年修订版）（2017年第177号）39.视野计注册技术审查指导原则（2017年修订版）（2017年第177号）40.防褥疮气床垫注册技术审查指导原则（2017年修订版）（2017年第177号）41.酶标仪注册技术审查指导原则42.一次性使用心电电极注册技术审查指导原则（2017年第154号）43.动态血压测量仪注册技术审查指导原则44.心电图机注册技术审查指导原则（2017年第154号）45.病人监护产品（第二类）注册技术审查指导原则（2017年第154号）46.红外乳腺检查仪注册技术审查指导原则（2017年修订版）（2017年第146号）47.医用臭氧妇科治疗仪注册技术审查指导原则（2017年修订版）（2017年第146号）48.骨组织手术设备注册技术审查指导原则（2017年修订版）（2017年第146号）49.牙科种植机注册技术审查指导原则（2017年第124号）50.无源植入性医疗器械货架有效期注册申报资料指导原则（2017年修订版）（2017年第75号）51.超声多普勒胎儿心率仪注册技术审查指导原则（2017年第60号）52.电动牵引装置注册技术审查指导原则（2017年修订版）（2017年第60号）53.电动手术台注册技术审查指导原则（2017年修订版）（2017年第60号）54.影像型超声诊断设备（第二类）注册技术审查指导原则（2017年第60号）55.胎儿染色体非整倍体（T21、T18、T13）检测试剂盒（高通量测序法）注册技术审查指导原则（2017年第52号）56.人工颈椎间盘假体注册技术审查指导原则57.手术电极注册技术审查指导原则（2017年修订版）（2017年第41号）58.聚氨酯泡沫敷料产品注册技术审查指导原则（2017年第44号）59.牙科纤维桩产品注册技术审查指导原则（2017年第44号）60.髋关节假体系统注册技术审查指导原则（2017年第23号）61.结核分枝杆菌复合群耐药基因突变检测试剂注册技术审查指导原则（2017年第25号）62.手术无影灯注册技术审查指导原则（2017年第30号）63.腹腔镜手术器械技术审查指导原则（2017年第30号）64.电动病床注册技术审查指导原则（2017年修订版）（2017年第30号）65.人工耳蜗植入系统注册技术审查指导原则（2017年第35号）66.腔镜用吻合器产品注册技术审查指导原则（2017年第44号）67.医疗器械网络安全注册技术审查指导原则（2017年第13号）68.半导体激光治疗机（第二类）注册技术审查指导原则（2017年修订版）（2017年第41号）69.医用电子体温计注册技术指导原则（2017年修订版）（2017年第41号）70.注射泵注册技术审查指导原则（2017年修订版）（2017年第41号）71.可见光谱治疗仪注册技术审查指导原则72.软性纤维内窥镜（第二类）注册技术指导原则（2017年修订版）（2017年第40号）73.硬管内窥镜（第二类）注册技术审查指导原则（2017年修订版）（2017年第40号）74.钙磷/硅类骨填充材料注册技术审查指导原则（2017年第14号）75.中心静脉导管产品注册技术审查指导原则（2017年第14号）76.袜型医用压力带注册技术审查指导原则（2017年第14号）77.医用磁共振成像系统临床评价技术审查指导原则（2017年第6号）78.体外除颤产品注册技术指导原则（2017年第6号）79.口腔颌面锥形束计算机体层摄影设备注册技术审查指导原则（2017年第6号）80.光固化机注册技术审查指导原则（2017年第6号）81.人工耳蜗植入系统临床试验指导原则（2017年第3号）2016年1.眼科超声乳化和眼前节玻璃体切除设备及附件注册技术审查指导原则（2016年第162号）2.一次性使用血液透析管路注册技术审查指导原则（2016年第146号）3.人红细胞反定型试剂注册技术审查指导原则（2016年第131号）4.牙科种植体（系统）注册技术审查指导原则（2016年第70号）5.牙科基托聚合物材料注册技术审查指导原则（2016年第70号）6.一次性使用脑积水分流器注册技术审查指导原则（2016年第70号）7.可吸收性外科缝线注册技术审查指导原则（2016年第70号）8.脊柱后路内固定系统注册技术审查指导原则（2016年第70号）9.椎间融合器注册技术审查指导原则（2016年第70号）10.β2-微球蛋白检测试剂盒（胶乳增强免疫比浊法）注册技术审查指导原则（2016年第29号）11.甘油三酯测定试剂盒注册技术审查指导原则（2016年第29号）12.唾液酸检测试剂盒（酶法）注册技术审查指导原则（2016年第29号）13.促甲状腺素检测试剂注册技术审查指导原则（2016年第29号）14.乳酸脱氢酶测定试剂盒注册技术审查指导原则（2016年第29号）15.糖化血红蛋白测定试剂盒（酶法）注册技术审查指导原则（2016年第29号）16.白蛋白测定试剂（盒）注册技术审查指导原则（2016年第29号）17.自动尿液有形成分分析仪注册技术审查指导原则（2016年修订版）（2016年第22号）18.助听器注册技术审查指导原则（2016年修订版）（2016年第22号）19.医用雾化器注册技术审查指导原则（2016年修订版）（2016年第22号）20.牙科综合治疗机注册技术审查指导原则（2016年修订版）（2016年第22号）21.血液透析用制水设备注册技术审查指导原则（2016年修订版）（2016年第22号）22.血糖仪注册技术审查指导原则（2016年修订版）（2016年第22号）23.生化分析仪注册技术审查指导原则（2016年修订版）（2016年第22号）24.凝血分析仪注册技术审查指导原则（2016年修订版）（2016年第22号）25.半自动化学发光免疫分析仪注册技术审查指导原则（2016年修订版）（2016年第22号）26.尿液分析仪注册技术审查指导原则（2016年修订版）（2016年第22号）27.X射线诊断设备（第二类）注册技术审查指导原则（2016年修订版）（2016年第22号）28.电子血压计（示波法）注册技术审查指导原则（2016年修订版）（2016年第22号）29.磁疗产品注册技术审查指导原则（2016年修订版）（2016年第22号）30.治疗呼吸机注册技术审查指导原则（2016年第21号）31.强脉冲光治疗仪注册技术审查指导原则（2016年第21号）32.脉搏血氧仪设备临床评价技术指导原则（2016年第21号）33.植入式心脏起搏器注册技术审查指导原则（2016年修订版）（2016年第21号）34.医用X射线诊断设备（第三类）注册技术审查指导原则（2016年修订版）（2016年第21号）35.高频手术设备注册技术审查指导原则（2016年第21号）36.透明质酸钠类面部注射填充材料注册技术审查指导原则（2016年第7号）37.腹腔、盆腔外科手术用可吸收防粘连产品注册技术审查指导原则（2016年第7号）38.可吸收止血产品注册技术审查指导原则（2016年第7号）39.α-氰基丙烯酸酯类医用粘合剂注册技术审查指导原则（2016年第6号）40.一次性使用膜式氧合器注册技术审查指导原则（2016年第6号）41.医学图像存储传输软件（PACS）注册技术审查指导原则（2016年第27号）42.正压通气治疗机注册技术审查指导原则（2016年第27号）43.大型蒸汽灭菌器注册技术审查指导原则（2016年第27号）44.腹膜透析机注册技术审查指导原则（2016年第27号）45.医用内窥镜冷光源注册技术审查指导原则（2016年第27号）46.振动叩击排痰机注册技术审查指导原则（2016年第27号）47.碱性磷酸酶测定试剂盒注册技术审查指导原则（2016年修订版）（2016年第28号）48.人绒毛膜促性腺激素检测试剂（胶体金免疫层析法）注册技术审查指导原则（2016年修订版）（2016年第28号）49.C反应蛋白测定试剂盒注册技术审查指导原则（2016年修订版）（2016年第28号）50.大便隐血（FOB）检测试剂盒（胶体金免疫层析法）注册技术审查指导原则（2016年修订版）51.缺血修饰白蛋白测定试剂盒注册技术审查指导原则（2016年修订版）（2016年第28号）52.肌酸激酶测定试剂（盒）注册技术审查指导原则（2016年修订版）（2016年第28号）2015年1.全自动化学发光免疫分析仪技术审查指导原则（2015年第93号）2.人乳头瘤病毒（HPV）核酸检测及基因分型试剂技术审查指导原则（2015年第93号）3.过敏原特异性IgE抗体检测试剂技术审查指导原则（2015年第93号）4.丙型肝炎病毒核糖核酸测定试剂技术审查指导原则（2015年第93号）5.结核分枝杆菌复合群核酸检测试剂注册技术审查指导原则（2015年第65号）6.影像型超声诊断设备（第三类）技术审查指导原则（2015年修订版）（2015年第112号）7.离心式血液成分分离设备技术审查指导原则（2015年第112号）8.质子/碳离子治疗系统技术审查指导原则（2015年第112号）9.乙型肝炎病毒基因分型检测试剂技术审查指导原则（2015年第32号）10.影像型超声诊断设备新技术注册技术审查指导原则11.医疗器械软件注册技术审查指导原则（2015年第50号）12.雌激素受体、孕激素受体抗体试剂及检测试剂盒技术审查指导原则13.医疗器械临床评价技术指导原则(2015年第14号)2014年1.体外诊断试剂临床试验技术指导原则（2014年第16号）2.体外诊断试剂说明书编写指导原则（2014年第17号）3.医疗器械产品技术要求编写指导原则（2014年第9号）4.硬性角膜接触镜说明书编写指导原则（2014年第3号）5.软性亲水接触镜说明书编写指导原则（2014年第3号）6.植入式心脏电极导线产品注册技术审查指导原则（2014年第10号）7.药物滥用检测试剂技术审查指导原则（2014年第2号）8.肿瘤个体化治疗相关基因突变检测试剂技术审查指导原则（2014年第2号）9.弓形虫、风疹病毒、巨细胞病毒、单纯疱疹病毒抗体及G型免疫球蛋白抗体亲合力检测试剂技术审查指导原则（2014年第2号）10.医用磁共振成像系统注册技术审查指导原则(2014年第2号)11.金属接骨板内固定系统产品注册技术审查指导原则12.血液透析浓缩物产品注册技术审查指导原则（2014年第6号）13.一次性使用避光输液器产品注册技术审查指导原则14.一次性使用血液分离器具产品注册技术审查指导原则（2014年第6号）15.牙科树脂类充填材料产品注册技术审查指导原则（2014年第6号）16.心脏射频消融导管产品注册技术审查指导原则（2014年第5号）17.一次性使用皮肤缝合器产品注册技术审查指导原则（2014年第7号）18.一次性医用喉罩产品注册技术审查指导原则（2014年第7号）19.护脐带产品注册技术审查指导原则（2014年第7号）20.一次性使用引流管产品注册技术审查指导原则（2014年第7号）21.医用口罩产品注册技术审查指导原则（2014年第7号）22.碱性磷酸酶检测试剂盒产品注册技术审查指导原则（已废止）（2014年第7号）23.缺血修饰白蛋白测定试剂产品注册技术审查指导原则（已废止）（2014年第7号）24.肌酸激酶测定试剂盒产品注册技术审查指导原则（已废止）（2014年第7号）25.C反应蛋白定量检测试剂盒产品注册技术审查指导原则（已废止）（2014年第7号）26.牙科手机产品注册技术审查指导原则（已废止）（2014年第7号）27.脉搏血氧仪产品注册技术审查指导原则（已废止）（2014年第7号）28.医用电子体温计产品注册技术审查指导原则（已废止）29.电动洗胃机产品注册技术审查指导原则（已废止）（2014年第7号）30.医用控温毯产品注册技术审查指导原则（已废止）（2014年第7号）2013年1.一次性使用鼻氧管产品注册技术审查指导原则（2013年第8号）2.义齿制作用合金产品注册技术审查指导原则（2013年第8号）3.一次性使用配药用注射器产品注册技术审查指导原则（2013年第8号）4.一次性使用无菌手术包类产品注册技术审查指导原则（2013年第8号）5.负压引流装置产品注册技术审查指导原则（2013年第8号）6.流式细胞仪配套用检测试剂注册技术审查指导原则（2013年第3号）7.人类免疫缺陷病毒检测试剂临床研究注册技术审查指导原则（2013年第3号）8.病原体特异性M型免疫球蛋白定性检测试剂注册技术审查指导原则（2013年第3号）9.乙型肝炎病毒脱氧核糖核酸定量检测试剂注册技术审查指导原则（2013年第3号）10.疝修补补片产品注册技术审查指导原则(2013年第7号)11.一次性使用透析器产品注册技术审查指导原则（2013年第3号）12.生物芯片类检测试剂注册技术审查指导原则（2013年第3号）13.金标类检测试剂注册技术审查指导原则（2013年第3号）14.核酸扩增法检测试剂注册技术审查指导原则（2013年第3号）15.发光免疫类检测试剂注册技术审查指导原则（2013年第3号）16.酶联免疫法检测试剂注册技术审查指导原则（2013年第3号）2012年1.全瓷义齿用氧化锆瓷块产品注册技术审查指导原则（2012年第210号）2.麻醉机和呼吸机用呼吸管路产品注册技术审查指导原则（2012年第210号）3.吻（缝）合器产品注册技术审查指导原则（2012年第210号）4.手术动力设备产品注册技术审查指导原则（2012年第210号）2011年1.流行性感冒病毒抗原检测试剂注册申报资料指导原则（2011年第540号）2.流行性感冒病毒核酸检测试剂注册申报资料指导原则（2011年第540号）3.一次性使用手术衣产品注册技术审查指导原则（食药监办械函[2011]187号）4.天然胶乳橡胶避孕套产品注册技术审查指导原则（食药监办械函[2011]187号）5.定制式义齿产品注册技术审查指导原则（食药监办械函[2011]187号）6.一次性使用真空采血管产品注册技术审查指导原则（食药监办械函[2011]187号）7.3A类半导体激光治疗机产品注册技术审查指导原则（食药监办械函[2011]187号）8.角膜塑形用硬性透气接触镜说明书编写指导原则（食药监办械函[2011]143号）9.乳房植入体产品注册技术审查指导原则（食药监办械函[2011]116号）10.接触镜护理产品注册技术审查指导原则（食药监办械函[2011]116号）11.同种异体植入性医疗器械病毒灭活工艺验证技术审查指导原则（食药监办械函[2011]116号）12.一次性使用输注器具产品注册技术审查指导原则（食药监办械函[2011]116号）13.体外诊断试剂分析性能评估（准确度-方法学比对）技术审查指导原则（食药监办械函[2011]116号）14.体外诊断试剂分析性能评估（准确度-回收试验）技术审查指导原则（食药监办械函[2011]116号）15.肿瘤标志物类定量检测试剂注册申报资料指导原则（食药监办械函[2011]116号）2010年1.自测用血糖监测系统注册申报资料指导原则（食药监办械函[2010]438号）2009年1.无源植入性医疗器械产品注册申报资料指导原则（食药监办械函[2009]519号）2.外科纱布敷料（第二类）产品注册技术审查指导原则（食药监办械函[2009]514号）3.B型超声诊断设备（第二类）产品注册技术审查指导原则4.胃管产品注册技术审查指导原则（食药监办械函[2009]95号）5.一次性使用无菌导尿管产品注册技术审查指导原则（食药监办械函[2009]95号）6.气管插管产品注册技术审查指导原则（食药监办械函[2009]95号）7.骨科外固定支架产品注册技术审查指导原则（食药监办械函[2009]95号）8.含药医疗器械产品注册申报资料撰写指导原则。

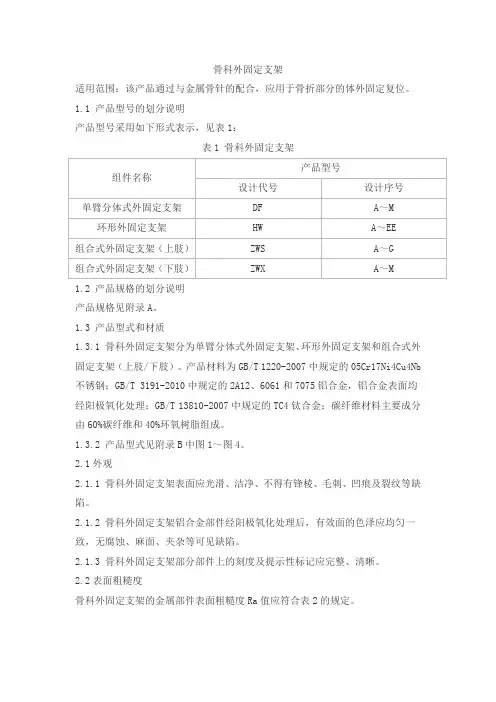

骨科外固定支架产品技术要求航天natong
骨科外固定支架适用范围：该产品通过与金属骨针的配合，应用于骨折部分的体外固定复位。
1.1 产品型号的划分说明产品型号采用如下形式表示，见表1：表1 骨科外固定支架1.2 产品规格的划分说明产品规格见附录A。
1.3 产品型式和材质1.3.1 骨科外固定支架分为单臂分体式外固定支架、环形外固定支架和组合式外固定支架（上肢/下肢）。
产品材料为GB/T 1220-2007中规定的05Cr17Ni4Cu4Nb 不锈钢；GB/T 3191-2010中规定的2A12、6061和7075铝合金，铝合金表面均经阳极氧化处理；GB/T 13810-2007中规定的TC4钛合金；碳纤维材料主要成分由60%碳纤维和40%环氧树脂组成。
1.3.2 产品型式见附录B中图1～图4。
2.1外观2.1.1 骨科外固定支架表面应光滑、洁净、不得有锋棱、毛刺、凹痕及裂纹等缺陷。
2.1.2 骨科外固定支架铝合金部件经阳极氧化处理后，有效面的色泽应均匀一致，无腐蚀、麻面、夹杂等可见缺陷。
2.1.3 骨科外固定支架部分部件上的刻度及提示性标记应完整、清晰。
2.2表面粗糙度骨科外固定支架的金属部件表面粗糙度Ra值应符合表2的规定。
表2表面粗糙度单位：μm2.3 使用性能骨科外固定支架上的各部件应配合良好，转动部件在转动时应活动自如，无卡塞现象，调节装置应调节自如，锁紧装置应锁紧可靠，无松动现象。
2.4 耐腐蚀性能2.4.1 骨科外固定支架的不锈钢部件应有良好的耐腐蚀性，应满足YY/T0149-2006中“沸水试验法”的规定，外表面应不低于b级要求。
2.4.2 经阳极氧化处理的骨科外固定支架的铝合金部件，阳极氧化膜的耐蚀性应不低于GB/T 8013.1-2007中Ⅱ级的规定。
2.5 力学性能2.5.1 抗拉强度骨科外固定支架连接杆的抗拉强度：铝合金材料制造的抗拉强度应不小于350MPa，钛合金、碳纤维和不锈钢材料制造的抗拉强度应不小于500MPa。
骨科外固定支架产品技术要求jiezhiliang
2. 性能指标 2.1 材料 连接杆类组件由符合 GB/T13810-2007 的钛合金材料或符合 GB/T3191-2010 规定 的铝合金材料制造或符合 GB4234-2003 的不锈钢材料制造； 连接环、连接件类组件由符合 GB/T3191-2010 规定的铝合金、符合 GB/T 1220-2007 的不锈钢或符合 GB/T13810-2007 的钛合金材料制造；
辅助件、夹块类组件由符合 GB/T 1220-2007 的不锈钢和/或符合 GB/T3191-2010
的铝合金材料制造。
2.2 表面质量
2.2.1 外固定架表面应光滑洁净，不得有凹痕、裂纹、锋棱及毛刺等缺陷。
2.2.2 外固定架的提ห้องสมุดไป่ตู้性标注应完整、清晰。
2.2.3 外固定架的金属部件表面粗糙度 Ra 之数值，应符合表 1 的规定。
骨科外固定支架 适用范围：该产品通过与金属骨针的配合，供骨折部位的体外固定复位。 1.产品型号/规格及其划分说明 1.1 组成 骨科外固定支架（以下简称外固定架）由连接杆类、连接件类、连接环类、辅助 件类、夹块类组件组成。产品以非灭菌状态交付。 1.2 产品型号示例
1.3 产品型号规格表见附录 A。 1.4 外固定架各组件结构型式应符合图 1~图 6 的要求。
型号 WD13 WD14
尺寸 M3、M4、M5、M6、M7、M8
2.4 耐腐蚀性能 外固定架不锈钢组件应有良好的耐腐蚀性能，应能满足 YY/T 0149-2006《不锈 钢医用器械耐腐蚀性能试验方法》中“沸水试验法”b 级要求。 2.5 机械性能 2.5.1 硬度 根据所选用的不同材质和加工工艺，主要部件的硬度：不锈钢≥160HV10、铝合 金≥120 HV10、钛合金≥260HV10。 2.5.2 装配使用性能 外固定架的各组成部件应配合良好，转动部件在转动时应活动自如、无卡塞现象； 调节部位应调节灵活；锁紧部件应锁紧可靠、无松动现象。 2.5.3 组合后框架的强度 在外固定支架上施加 300N 的静压力并持续 30s 以上，卸载后，外固定支架上的 骨断端的相对位移不大于 1mm。
骨科金属植入物有限元分析资料注册技术审查指导原则2020
附件4骨科金属植入物有限元分析资料注册技术审查指导原则本指导原则旨在为注册申请人在使用有限元工具辅助产品力学性能研究并用于产品注册申报时提供参考，同时也为审评机构对注册申报资料的技术审评提供技术指导。
本指导原则系对骨科金属植入物有限元分析资料的一般要求，注册申请人应依据具体情形对注册申报资料的内容进行充实和细化，并确定其中的具体内容是否适用。
本指导原则是对注册申请人和审评人员的技术指导性文件，不包括注册审批所涉及的行政事项，亦不作为法规强制执行。
如果有其他科学合理的替代方法，也可以采用，但是需要提供详细的研究资料和验证资料。
应在遵循相关法规和标准的前提下使用本指导原则。
本指导原则是在现行法规和标准体系以及当前认知水平下制订的，随着法规和标准的不断完善，以及科学技术的不断发展，本指导原则相关内容也将进行适时的调整。
一、适用范围本指导原则适用于采用不可降解的金属材料制造的骨科植入物产品。
用于在产品设计阶段和验证阶段，围绕产品的力学性能所开展相关的有限元分析研究，包括在产品设计阶段过程中对—1 —器械体内受力情况的模拟，判断器械设计合理性；或在设计阶段完成物理试验研究后发生设计变更，利用有限元分析方法评价物理试验所使用的样品是否可代表设计变更后产品的力学最差情形或典型性；或在产品设计定型后，利用有限元分析方法确定不同型号、规格的产品力学性能最差情形的试验样品的型号规格。
有限元分析结果仅作为产品力学性能和评价的参考，辅助用于产品力学性能研究，在产品进行力学性能研究时，不能仅通过提交有限元分析报告替代所开展的实际物理试验结果。
其他采用有限元分析的研究，如运动功能、生物功能等，可参考本指导原则适用的部分。
二、有限元分析资料申报产品提交的有限元分析资料应包含但不限于以下内容，资料中所使用的术语建议参考GB/T 33528-2017《机械产品结构有限元通用分析规则》。
（一）有限元分析的目的与评价指标明确有限元分析的对象、目的及分析结果的评价指标或评价原则，提供评价指标或评价原则的确定依据，即明确评价指标与产品相应性能评价之间的关系。
外固定支架审评要求及常见问题分析
28
PDF 文件使用 "FinePrint pdfFactory Pro" 试用版本创建
战略与战术——
技术审评与产品研发共同发展，为市场健康，为患者福祉
谢谢
郭晓磊
北京市西城区车公庄大街9号B3单元402室 100044
Ø TEL：+86-10-68390641 Ø FAX：+86-10-68390712 Ø EMail:guoxl@
常见的骨外固定器
半环槽式
6
PDF 文件使用 "FinePrint pdfFactory Pro" 试用版本创建
常见的骨外固定器
组合式外固定器 基本构件：
钢针固定夹、连接杆、半环弓、弧形弓、 万向接头、孔槽环、钢针、调节器、 微动装置、活动接头、转向接头、矫 形垫
PDF 文件使用 "FinePrint pdfFactory Pro" 试用版本创建
临床试验资料规定
14
PDF 文件使用 "FinePrint pdfFactory Pro" 试用版本创建
审评常见问题分析——
发补问题 应对思路
Hale Waihona Puke SFDA CMDE 外固定支架审评数据
近期已审批进口产品：
3
PDF 文件使用 "FinePrint pdfFactory Pro" 试用版本创建
外固定支架技术特点
Ø 骨外固定—— 治疗骨折的一种方法，指在骨折的近心与远心骨段经皮穿放 钢针或钢钉，再用坚硬的金属或塑料连接杆与钢针固定夹 把裸露在皮肤外的针端彼此连接起来，在体外形成几何位 置相对不变的力学稳定系统，以达到将骨折端固定目的固 定骨折的这种特殊装置，称为骨外固定器或外固定架。 定骨折的这种特殊装置
骨科外固定支架产品技术要求deyida
骨科外固定支架适用范围：本产品通过与金属骨针的配合，应用于骨折部位的体外固定复位。
1.1 组件产品型号示例1.2 组件产品类别代码及组件产品序号按表1的规定。
表1 组件产品类别代码及组件产品序号1.3 组件产品的基本型式见表2。
表2 组件产品基本型式1.4 组件产品型号规格详见附录A.1.5产品的结构组成骨科外固定支架由表1中的组件产品组合而成，依据组合方式不同，骨科外固定支架产品可分为单臂式、三维式和环式三种型式。
组件产品由不锈钢或铝合金或碳纤维材料制成，其中不锈钢材料为符合GB/T1220-2007标准规定的0Cr17Ni4Cu4Nb或0Cr18Ni9不锈钢，铝合金材料为符合GB/T3191-2010标准规定的6061或7075铝合金。
2.1 材料外固定支架中的直形连接杆、环形连接杆、支架环由碳纤维或铝合金制成，其它组件产品由不锈钢或铝合金制成。
2.2 表面质量2.2.1 外观2.2.1.1外固定支架各组件产品表面应光滑、洁净，不得有凹痕、裂纹、锋棱及毛刺等缺陷。
2.2.1.2外固定支架的伸缩体应有刻度，刻度应完整、清晰.2.2.1.3提示性标注应完整、清晰。
2.2.2 表面粗糙度外固定支架的金属部件表面粗糙度Ra之数值，应符合表3的规定。
表3 表面粗糙度单位：μm2.3 尺寸外固定支架中的杆类组件产品（直形连接杆、环形连接杆、支柱、可调节连接杆、加压连接杆、关节用连接杆）尺寸符合表4的规定；支架环尺寸符合表5的规定。
表4杆部尺寸单位：mm表5 支架环尺寸单位：mm2.4 机械性能2.4.1 硬度根据所选用的不同材质和加工工艺，主要部件的表面硬度：不锈钢≥160HV10、铝合金≥120 HV10；经热处理的不锈钢部件，表面硬度≥240HV10。
2.4.2 抗拉强度碳素纤维材料连接杆抗拉强度≥150MPa。
2.4.3 夹持力2.4.3.1 杆－杆固定夹的夹持力应符合表6的规定。
表6 杆-杆固定夹对连接杆的夹持力2.4.3.2 针－杆固定夹的夹持力应符合表7的规定。
CFDA医疗器械技术审评中心发布的医疗器械产品指导原则汇总(截至20180104)
CFDA医疗器械技术审评中心发布的医疗器械产品指导原则汇总（截至20180104）RA List|总局发布的医疗器械产品指导原则知多少?作者：“十二梧桐”公众号Here you could see the latest and the whole product registration guidance which issued by CFDAtill now,hope that copuld help with the registration of your product.Also,the list will be updatedat any time according to further CFDA notice.For the details of the guidance,please visit CFDAwebsite at /WS01/CL0001/OR you may leave your message backstage.The list was in alphabetical order：医疗器械产品的指导原则不仅是我们申报注册的参照，在很多情况下同时也是审评老师评审产品的依据。
以下是截至目前国家食品药品监督管理总局发布的最全的医疗器械产品注册指导原则清单，希望可以帮到您。
要获取指导原则的具体内容，请访问CFDA官方网站或后台留言。
清单为字母顺序排序：No.名称发布日期型式13A类半导体激光治疗机产品注册技术审查指导原则2011/5/11正式稿2ABO、RhD血型抗原检测卡（柱凝集法）注册技术审查指导原则2017/12/22正式稿3B型超声诊断设备（第二类）产品注册技术审查指导原则2009/6/18正式稿4C反应蛋白测定试剂盒注册技术审查指导原则（2016年修订版）2016/3/7正式稿5C反应蛋白定量检测试剂盒产品注册技术审查指导原则2014/5/20正式稿6X射线诊断设备（第二类）产品注册技术审查指导原则2009/3/18正式稿7X射线诊断设备（第二类）注册技术审查指导原则（2016年修订版）2016/2/19正式稿8α-氰基丙烯酸酯类医用粘合剂注册技术审查指导原则2016/1/14正式稿9β2-微球蛋白检测试剂盒（胶乳增强免疫比浊法）注册技术审查指导原则2016/3/7正式稿10白蛋白测定试剂（盒）注册技术审查指导原则2016/3/7正式稿11半导体激光治疗机（第二类）注册技术审查指导原则（2017年修订版）2017/3/16正式稿12半自动化学发光免疫分析仪注册技术审查指导原则（2016年修订版）2016/2/19正式稿13便潜血（FOB）定性检测试剂注册申报资料指导原则2013/10/23正式稿14丙型肝炎病毒核酸基因分型检测试剂盒注册技术审查指导原则2017/12/22正式稿15丙型肝炎病毒核糖核酸测定试剂技术审查指导原则2015/11/26正式稿16病人监护产品（第二类）注册技术审查指导原则（2017年修订版）2017/10/9正式稿17病原体特异性M型免疫球蛋白定性检测试剂注册技术审查指导原则2013/5/17正式稿18常见无源植入类骨关节产品说明书示例2015/11/12征求意见19超声多普勒胎儿监护仪产品注册技术审查指导原则2012/5/10正式稿20超声多普勒胎儿监护仪注册技术审查指导原则（2017年修订版）2017/11/15正式稿21超声多普勒胎儿心率仪注册技术审查指导原则2017/4/27正式稿22超声骨密度仪注册技术审查指导原则2017/11/15正式稿23超声洁牙设备产品注册技术审查指导原则2012/5/10正式稿24超声洁牙设备注册技术审查指导原则（2017年修订版）2017/11/15正式稿25超声理疗设备产品注册技术审查指导原则2011/5/11正式稿26超声理疗设备注册技术审查指导原则（2017年修订版）2017/11/15正式稿27磁疗产品注册技术审查指导原则2011/5/11正式稿28磁疗产品注册技术审查指导原则（2016年修订版）2016/2/19正式稿29雌激素受体、孕激素受体抗体试剂及检测试剂盒技术审查指导原则2015/4/17正式稿30促甲状腺素检测试剂注册技术审查指导原则2016/3/7正式稿31大便隐血（FOB）检测试剂盒（胶体金免疫层析法）注册技术审查指导2016/3/7正式稿原则（2016年修订版）32大动脉覆膜支架系统的临床试验指导原则2014/12/19征求意见33大型蒸汽灭菌器注册技术审查指导原则2016/3/3正式稿34电动病床产品注册技术审查指导原则2011/5/11正式稿35电动病床注册技术审查指导原则（2017年修订版）2017/2/28正式稿36电动轮椅车注册技术审查指导原则2017/11/15正式稿37电动牵引装置注册技术审查指导原则（2017年修订版）2017/4/27正式稿38电动手术台注册技术审查指导原则2009/12/24正式稿39电动手术台注册技术审查指导原则（2017年修订版）2017/4/27正式稿40电动洗胃机产品注册技术审查指导原则2014/5/20正式稿41电动洗胃机注册技术审查指导原则（2017年修订版）2017/12/12正式稿42电子血压计（示波法）产品注册技术审查指导原则2011/5/11正式稿43电子血压计（示波法）注册技术审查指导原则（2016年修订版）2016/2/19正式稿44定制式义齿产品注册技术审查指导原则2011/5/11正式稿45动态心电记录仪产品注册技术指导原则2016/10/25征求意见46动态心电图系统注册技术审查指导原则2017/12/12正式稿47动态血压测量仪注册技术审查指导原则2017/10/9正式稿48动物源性医疗器械产品注册申报资料指导原则2015/6/10征求意见49多参数患者监护设备（第二类）产品注册技术审查指导原则2009/6/18正式稿50耳腔式医用红外体温计注册技术审查指导原则2017/11/15正式稿51发光免疫类检测试剂注册技术审查指导原则2013/1/4正式稿52防褥疮气床垫产品注册技术审查指导原则2013/10/23正式稿53防褥疮气床垫注册技术审查指导原则（2017年修订版）2017/11/15正式稿54负压引流装置产品注册技术审查指导原则2013/10/23正式稿55腹（盆）腔外科手术用可吸收防粘连产品注册申报资料指导原则2013/12/9征求意见56腹膜透析机注册技术审查指导原则2016/3/3正式稿57腹腔、盆腔外科手术用可吸收防粘连产品注册技术审查指导原则2016/1/27正式稿58腹腔镜手术器械技术审查指导原则2017/2/28正式稿59腹腔内置疝修补补片动物实验技术审查指导原则2016/6/22征求意见60钙磷/硅类骨填充材料注册技术审查指导原则2017/2/10正式稿61甘油三酯测定试剂盒注册技术审查指导原则2016/3/7正式稿62高频手术设备注册技术审查指导原则2016/2/6正式稿2014/3/13正式稿63弓形虫、风疹病毒、巨细胞病毒、单纯疱疹病毒抗体及G型免疫球蛋白抗体亲合力检测试剂技术审查指导原则64骨科常见无源植入类产品说明书编写规范2014/9/19征求意见65骨科外固定支架产品注册技术审查指导原则2009/3/18正式稿66骨组织手术设备注册技术审查指导原则（2017年修订版）2017/9/13正式稿67光固化机注册技术审查指导原则2017/1/16正式稿68过敏原特异性IgE抗体检测试剂技术审查指导原则2015/11/26正式稿69含银敷料注册技术审查指导原则2016/8/23征求意见70核酸扩增法检测试剂注册技术审查指导原则2013/1/4正式稿71红外乳腺检查仪产品注册技术审查指导原则2011/5/11正式稿72红外乳腺检查仪注册技术审查指导原则（2017年修订版）2017/9/13正式稿73红外线治疗设备产品注册技术审查指导原则2013/10/23正式稿74红外线治疗设备注册技术审查指导原则（2017年修订版）2017/11/14正式稿75护脐带产品注册技术审查指导原则2014/5/20正式稿76化学发光免疫分析仪（第二类）产品注册技术审查指导原则2013/10/23正式稿77肌酸激酶测定试剂（盒）注册技术审查指导原则（2016年修订版）2016/3/7正式稿78肌酸激酶测定试剂盒产品注册技术审查指导原则2014/5/20正式稿79脊柱产品说明书参考格式2014/9/19征求意见80脊柱后路内固定系统注册技术审查指导原则2016/4/26正式稿81碱性磷酸酶测定试剂盒注册技术审查指导原则（2016年修订版）2016/3/7正式稿82碱性磷酸酶检测试剂盒产品注册技术审查指导原则2014/5/20正式稿83角膜塑形用硬性透气接触镜上市前临床试验指导原则2015/1/19征求意见84接触镜护理产品注册技术审查指导原则2011/3/24正式稿85结核分枝杆菌复合群核酸检测试剂注册技术审查指导原则2015/9/21正式稿86结核分枝杆菌复合群耐药基因突变检测试剂注册技术审查指导原则2017/2/16正式稿87金标类检测试剂注册技术审查指导原则2013/1/4正式稿88金属接骨板内固定系统产品注册技术审查指导原则2014/5/14正式稿89聚氨酯泡沫敷料产品注册技术审查指导原则2017/3/22正式稿90可见光谱治疗仪注册技术审查指导原则2017/3/16正式稿91可吸收性外科缝线注册技术审查指导原则2016/4/26正式稿92可吸收止血产品注册技术审查指导原则2016/1/27正式稿93口腔颌面锥形束计算机体层摄影设备注册技术审查指导原则2017/1/16正式稿94髋关节假体系统注册技术审查指导原则2017/2/16正式稿95离心式血液成分分离设备技术审查指导原则2016/1/13正式稿96粒子束治疗系统注册申报资料指导原则2015/10/19征求意见97裂隙灯显微镜注册技术审查指导原则2017/12/12正式稿98临床试验的电子数据采集技术指导原则2016/7/29正式稿99流行性感冒病毒核酸检测试剂注册申报资料指导原则2011/12/23正式稿100流式细胞仪配套用检测试剂注册技术审查指导原则2013/5/17正式稿101麻醉机和呼吸机用呼吸管路产品注册技术审查指导原则2012/5/10正式稿102脉搏血氧仪产品注册技术审查指导原则2014/5/20正式稿103脉搏血氧仪设备临床评价技术指导原则2016/2/6正式稿104脉搏血氧仪注册技术审查指导原则（2017年修订版）2017/11/14正式稿105酶标仪注册技术审查指导原则2017/10/9正式稿106酶联免疫法检测试剂注册技术审查指导原则2013/1/4正式稿107内窥镜摄像系统注册技术审查指导原则2017/11/29征求意见108尿沉渣分析仪产品注册技术审查指导原则2013/10/23正式稿109尿液分析仪产品注册技术审查指导原则2013/10/23正式稿110尿液分析仪注册技术审查指导原则（2016年修订版）2016/2/19正式稿111凝血分析仪产品注册技术审查指导原则2012/5/10正式稿112凝血分析仪注册技术审查指导原则（2016年修订版）2016/2/19正式稿113气管插管产品注册技术审查指导原则2009/3/18正式稿114腔镜用吻合器产品注册技术审查指导原则2017/3/22正式稿115强脉冲光治疗仪注册技术审查指导原则2016/2/6正式稿116全瓷义齿用氧化锆瓷块产品注册技术审查指导原则2012/5/10正式稿117全降解冠状动脉药物洗脱支架临床试验审评要点2015/4/23征求意见118全自动化学发光免疫分析仪技术审查指导原则2015/11/26正式稿119全自动血型分析仪注册技术审查指导原则2017/12/22正式稿120缺血修饰白蛋白测定试剂产品注册技术审查指导原则2014/5/20正式稿121缺血修饰白蛋白测定试剂盒注册技术审查指导原则（2016年修订版）2016/3/7正式稿2017/12/22正式稿122人表皮生长因子受体2基因扩增检测试剂盒（荧光原位杂交法）注册技术审查指导原则123人工耳蜗植入系统临床试验指导原则2017/1/6正式稿124人工耳蜗植入系统注册技术审查指导原则2017/3/2正式稿125人工晶状体上市前临床试验指导原则2016/3/30征求意见126人工颈椎间盘假体注册技术审查指导原则2017/2/16正式稿127人红细胞反定型试剂注册技术审查指导原则2016/9/30正式稿128人类免疫缺陷病毒检测试剂临床研究注册技术审查指导原则2013/5/17正式稿129人类体外辅助生殖技术用液注册技术审查指导原则2016/6/3征求意见130人绒毛膜促性腺激素定性检测试剂（胶体金法）注册申报资料指导原则2013/5/17正式稿2016/3/7正式稿131人绒毛膜促性腺激素检测试剂（胶体金免疫层析法）注册技术审查指导原则（2016年修订版）132人乳头瘤病毒（HPV）核酸检测及基因分型试剂技术审查指导原则2015/11/26正式稿133乳房植入体产品注册技术审查指导原则2011/3/24正式稿134乳酸脱氢酶测定试剂盒注册技术审查指导原则2016/3/7正式稿135软性接触镜上市前临床试验指导原则2015/9/28征求意见136软性亲水接触镜说明书编写指导原则2014/4/17正式稿137疝修补补片产品注册技术审查指导原则2013/10/18正式稿138生化分析仪注册技术审查指导原则2009/12/24正式稿139生化分析仪注册技术审查指导原则（2016年修订版）2016/2/19正式稿140生物显微镜注册技术审查指导原则2017/12/12正式稿141生物芯片类检测试剂注册技术审查指导原则2013/1/4正式稿142视野计产品注册技术审查指导原则2013/10/23正式稿143视野计注册技术审查指导原则（2017年修订版）2017/11/15正式稿144手术电极产品注册技术审查指导原则2012/5/10正式稿145手术电极注册技术审查指导原则（2017年修订版）2017/3/16正式稿146手术动力设备产品注册技术审查指导原则2012/5/10正式稿147手术无影灯注册技术审查指导原则2017/2/28正式稿148输液泵注册技术审查指导原则2017/12/12正式稿149双极血管闭合设备注册技术审查指导原则2017/11/29征求意见2017/4/1正式稿150胎儿染色体非整倍体（T21、T18、T13）检测试剂盒（高通量测序法）注册技术审查指导原则151糖化血红蛋白测定试剂盒（酶法）注册技术审查指导原则2016/3/7正式稿152体外除颤产品注册技术审查指导原则2017/1/16正式稿153体外诊断试剂分析性能评估（准确度—方法学比对）技术审查指导原则2011/3/24正式稿154体外诊断试剂分析性能评估（准确度—回收试验）技术审查指导原则2011/3/24正式稿155天然胶乳橡胶避孕套产品注册技术审查指导原则2011/5/11正式稿156同种异体植入性医疗器械病毒灭活工艺验证技术审查指导原则2011/3/24正式稿157透明质酸钠类面部注射填充材料注册技术审查指导原则2016/1/27正式稿158唾液酸检测试剂盒（酶法）注册技术审查指导原则2016/3/7正式稿159袜型医用压力带注册技术审查指导原则2017/2/10正式稿160外科纱布敷料产品注册技术审查指导原则2009/12/24正式稿161胃管产品注册技术审查指导原则2009/3/18正式稿162吻（缝）合器产品注册技术审查指导原则2012/5/10正式稿163无源植入类骨关节产品说明书编写指导原则2015/11/12征求意见164无源植入性医疗器械货架寿命申报资料指导原则2011/3/24正式稿165无源植入性医疗器械货架有效期注册申报资料指导原则（2017年修订版）2017/5/26正式稿166无源植入性医疗器械临床试验审批审查指导原则2016/9/19征求意见167纤维内窥镜（第二类）注册技术指导原则（2017年修订版）2017/3/16正式稿168小型分子筛制氧机注册技术审查指导原则（2017年修订版）2017/11/15正式稿169小型蒸汽灭菌器注册技术审查指导原则2017/12/12正式稿170心电图机产品注册技术审查指导原则2009/3/18正式稿171心电图机注册技术审查指导原则（2017年修订版）2017/10/9正式稿172心脏射频消融导管产品注册技术审查指导原则2014/5/14正式稿173新型超声产品注册技术审查指导原则2014/9/22征求意见174血管内球囊扩张导管用球囊充压装置注册技术审查指导原则2017/12/12正式稿175血糖仪产品注册技术审查指导原则2012/5/10正式稿176血糖仪注册技术审查指导原则（2016年修订版）2016/2/19正式稿177血液透析浓缩物产品注册技术审查指导原则2014/5/14正式稿178血液透析用制水设备产品注册技术审查指导原则2013/10/23正式稿179血液透析用制水设备注册技术审查指导原则（2016年修订版）2016/2/19正式稿180牙科基托聚合物材料注册技术审查指导原则2016/4/26正式稿181牙科手机产品注册技术审查指导原则2014/5/20正式稿182牙科手机注册技术审查指导原则（2017年修订版）2017/11/14正式稿183牙科树脂类充填材料产品注册技术审查指导原则2014/5/14正式稿184牙科纤维桩产品注册技术审查指导原则2017/3/22正式稿185牙科种植机指导原则2017/8/9正式稿186牙科种植体（系统）产品注册技术审查指导原则2011/3/24正式稿187牙科种植体（系统）注册技术审查指导原则（2016年修订版）2016/4/26正式稿188牙科综合治疗机产品注册技术审查指导原则2011/5/11正式稿189牙科综合治疗机注册技术审查指导原则（2016年修订版）2016/2/19正式稿190牙种植体（系统）注册技术审查指导原则（2017年修订版）2017/11/29征求意见191眼科超声乳化和眼前节玻璃体切除设备及附件注册技术审查指导原则2016/12/12正式稿192验光仪注册技术审查指导原则2016/10/25征求意见193验光仪注册技术审查指导原则2017/12/12正式稿194药物滥用检测试剂技术审查指导原则2014/3/13正式稿195一次性使用鼻氧管产品注册技术审查指导原则2013/10/23正式稿196一次性使用避光输液器产品注册技术审查指导原则2014/5/14正式稿197一次性使用动脉压迫止血器产品注册技术审查指导原则2016/10/25征求意见198一次性使用腹腔镜用穿刺器技术审查指导原则2016/10/25征求意见199一次性使用呼吸道用吸引导管注册技术审查指导原则2016/10/25征求意见200一次性使用膜式氧合器注册技术审查指导原则2016/1/14正式稿201一次性使用脑积水分流器注册技术审查指导原则2016/4/26正式稿202一次性使用配药用注射器产品注册技术审查指导原则2013/10/23正式稿203一次性使用皮肤缝合器产品注册技术审查指导原则2014/5/20正式稿204一次性使用手术衣产品注册技术审查指导原则2011/5/11正式稿205一次性使用输注器具产品注册技术审查指导原则2011/3/24正式稿206一次性使用透析器产品注册技术审查指导原则2013/1/4正式稿207一次性使用无菌导尿管产品注册技术审查指导原则2009/3/18正式稿208一次性使用无菌手术包类产品注册技术审查指导原则2013/10/23正式稿209一次性使用无菌手术膜注册技术审查指导原则2016/10/20征求意见210一次性使用心电电极注册技术审查指导原则2017/10/9正式稿211一次性使用血液分离器具产品注册技术审查指导原则2014/5/14正式稿212一次性使用血液透析管路注册技术审查指导原则2016/11/7正式稿213一次性使用氧气湿化器注册技术审查指导原则2016/10/20征求意见214一次性使用引流管产品注册技术审查指导原则2014/5/20正式稿215一次性使用真空采血管产品注册技术审查指导原则2011/5/11正式稿216一次性医用喉罩产品注册技术审查指导原则2014/5/20正式稿217医疗器械经营质量管理规范现场检查指导原则2015/10/15正式稿218医疗器械临床评价技术指导原则2015/5/19正式稿219医疗器械软件注册技术审查指导原则2015/8/5正式稿220医疗器械生产质量管理规范定制式义齿现场检查指导原则2016/12/21正式稿221医疗器械生产质量管理规范体外诊断试剂现场检查指导原则2015/9/25正式稿222医疗器械生产质量管理规范无菌医疗器械现场检查指导原则2015/9/25正式稿223医疗器械生产质量管理规范现场检查指导原则2015/9/25正式稿224医疗器械生产质量管理规范植入性医疗器械现场检查指导原则2015/9/25正式稿225医疗器械网络安全注册技术审查指导原则2017/1/24正式稿226医疗器械注册单元划分指导原则2017/11/23正式稿227医学图像存储传输软件（PACS）注册技术审查指导原则2016/3/3正式稿228医用X射线诊断设备（第三类）注册技术审查指导原则2016/2/6正式稿229医用臭氧妇科治疗仪产品注册技术审查指导原则2013/10/23正式稿230医用臭氧妇科治疗仪注册技术审查指导原则（2017年修订版）2017/9/13正式稿231医用磁共振成像系统临床评价技术审查指导原则2017/1/16正式稿232医用磁共振成像系统注册技术审查指导原则2014/3/14正式稿233医用电子体温计产品注册技术审查指导原则2014/5/20正式稿234医用电子体温计注册技术审查指导原则（2017年修订版）2017/3/16正式稿235医用分子筛制氧设备产品注册技术审查指导原则2012/5/10正式稿236医用控温毯产品注册技术审查指导原则2014/5/20正式稿237医用控温毯注册技术审查指导原则（2017年修订版）2017/11/14正式稿238医用口罩产品注册技术审查指导原则2014/5/20正式稿239医用内窥镜冷光源注册技术审查指导原则2016/3/3正式稿240医用雾化器产品注册技术审查指导原则2012/5/10正式稿241医用雾化器注册技术审查指导原则（2016年修订版）2016/2/19正式稿242医用吸引设备产品注册技术审查指导原则2013/10/23正式稿243医用吸引设备注册技术审查指导原则（2017年修订版）2017/11/15正式稿244移动医疗器械注册技术审查指导原则2017/12/29正式稿245乙型肝炎病毒基因分型检测试剂技术审查指导原则2015/7/15正式稿246乙型肝炎病毒脱氧核糖核酸定量检测试剂注册技术审查指导原则2013/5/17正式稿247义齿制作用合金产品注册技术审查指导原则2013/10/23正式稿248影像型超声诊断设备（第二类）注册技术审查指导原则2017/4/27正式稿249影像型超声诊断设备（第三类）技术审查指导原则2016/1/13正式稿250影像型超声诊断设备新技术注册技术审查指导原则2015/7/15征求意见251硬管内窥镜（第二类）注册技术审查指导原则（2017年修订版）2017/3/16正式稿252硬性角膜接触镜说明书编写指导原则2014/4/17正式稿253振动叩击排痰机注册技术审查指导原则2016/3/3正式稿254正畸托槽注册技术审查指导原则2016/10/25征求意见255正压通气治疗机注册技术审查指导原则2016/3/3正式稿256植入式心脏电极导线产品注册技术审查指导原则2014/6/4正式稿257植入式心脏起搏器注册技术审查指导原则2016/2/6正式稿258质子/碳离子治疗系统技术审查指导原则2016/1/13正式稿259治疗呼吸机临床评价技术指导原则2016/11/8征求意见260治疗呼吸机注册技术审查指导原则2016/2/6正式稿261中频电疗产品注册技术审查指导原则2013/10/23正式稿262中频电疗产品注册技术审查指导原则（2017年修订版）2017/11/14正式稿263中心静脉导管产品注册技术审查指导原则2017/2/10正式稿264中央监护软件注册技术审查指导原则2017/12/12正式稿265肿瘤标志物类定量检测试剂注册申报资料指导原则2011/3/24正式稿266肿瘤个体化治疗相关基因突变检测试剂技术审查指导原则2014/3/13正式稿267主动脉覆膜支架系统的临床试验指导原则2015/9/22征求意见268助听器产品注册技术审查指导原则2012/5/10正式稿269助听器注册技术审查指导原则（2016年修订版）2016/2/19正式稿270注射泵产品注册技术审查指导原则2011/5/11正式稿271注射泵注册技术审查指导原则（2017年修订版）2017/3/16正式稿272椎间融合器注册技术审查指导原则2016/4/26正式稿273紫外治疗设备注册技术审查指导原则2017/12/12正式稿274自测用血糖监测系统注册申报资料指导原则2010/10/18正式稿275自动尿液有形成分分析仪注册技术审查指导原则（2016年修订版）2016/2/19正式稿。
骨科外固定支架产品注册技术审查指导原则
骨科外固定支架产品注册技术审查指导原则本指导原则旨在指导和规范骨科外固定支架产品的技术审评工作，帮助审评人员理解和掌握该类产品原理/机理、结构、性能、预期用途等内容，把握技术审评工作基本要求和尺度，对产品安全性、有效性作出系统评价。
本指导原则所确定的核心内容是在目前的科技认识水平和现有产品技术基础上形成的，因此，审评人员应注意其适宜性，密切关注适用标准及相关技术的最新进展，考虑产品的更新和变化。
本指导原则不作为法规强制执行，不包括行政审批要求。
但是，审评人员需密切关注相关法规的变化，以确认申报产品是否符合法规要求。
一、适用范围本指导原则适用于《医疗器械分类目录》中第二类骨科外固定支架（以下简称外固定支架），类代号现为6810。
二、技术审查要点（一）产品名称的要求外固定支架产品的命名应采用《医疗器械分类目录》或国家标准、行业标准上的通用名称，或以产品结构形式为依据命名，例如：单臂式外固定支架、环形外固定支架、组合式外固定支架等。
（二）产品的结构和组成1. 产品的结构和组成单臂式外固定支架可分为一体式和分体式两种类型，单臂一体式外固定支架主要由加压器、架体、万向球、夹针块、伸缩体等组成；单臂分体式外固定支架由直形杆（管）或异形杆（管）、可调节夹、万能关节等组成。
环形外固定支架主要由闭合环、开放环、环针夹、环杆（管）夹、直形杆（管）等组成。
组合式外固定支架一般是指由两套以上的单臂式和/或环形外固定支架组合在一起使用的产品，其结构组成应根据其具体的组合形式而确定。
2. 产品结构示意图图1单臂一体式外固定支架图2 单臂分体式外固定支架图3 环形外固定支架图4 组合式外固定支架3. 产品材质目前，骨科外固定支架大多采用铝合金、不锈钢、碳纤维棒和钛合金等四种材质制成。
不锈钢应选用GB/T 1220-2007《不锈钢棒》中规定的20Cr13、30Cr13、40Cr13、95Cr18或更优质的原材料；铝合金应选用GB/T3190-1996《变形铝及铝合金化学成分》中所规定的2A12或更优质的原材料；钛合金材质应符合GB/T2965-2007《钛及钛合金棒材》的相关要求；选用碳纤维棒材质制成的部件，其力学性能中的抗弯强度和抗拉强度应不低于不锈钢材质制成的部件。
