电容式液位传感器设计

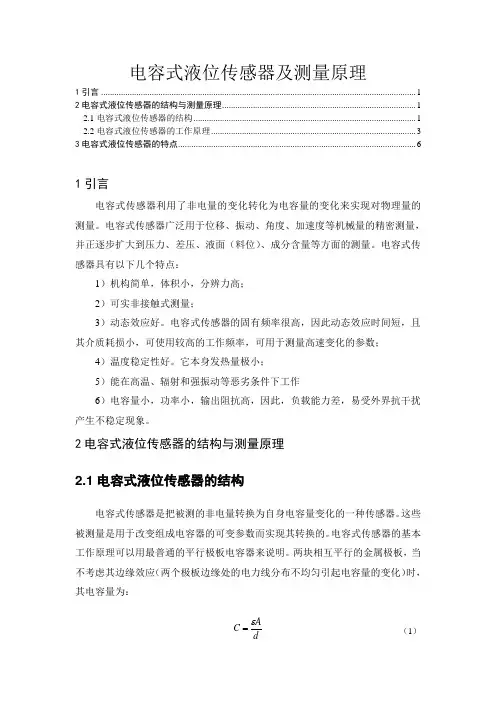

电容式液位传感器及测量原理
d A C ε=电容式液位传感器及测量原理1引言 (1)2电容式液位传感器的结构与测量原理 (1)2.1电容式液位传感器的结构 (1)2.2电容式液位传感器的工作原理 (3)3电容式液位传感器的特点 (6)1引言电容式传感器利用了非电量的变化转化为电容量的变化来实现对物理量的测量。
电容式传感器广泛用于位移、振动、角度、加速度等机械量的精密测量，并正逐步扩大到压力、差压、液面（料位）、成分含量等方面的测量。
电容式传感器具有以下几个特点：1）机构简单，体积小，分辨力高；2）可实非接触式测量；3）动态效应好。
电容式传感器的固有频率很高，因此动态效应时间短，且其介质耗损小，可使用较高的工作频率，可用于测量高速变化的参数；4）温度稳定性好。
它本身发热量极小；5）能在高温、辐射和强振动等恶劣条件下工作6）电容量小，功率小，输出阻抗高，因此，负载能力差，易受外界抗干扰产生不稳定现象。
2电容式液位传感器的结构与测量原理2.1电容式液位传感器的结构电容式传感器是把被测的非电量转换为自身电容量变化的一种传感器。
这些被测量是用于改变组成电容器的可变参数而实现其转换的。
电容式传感器的基本工作原理可以用最普通的平行极板电容器来说明。
两块相互平行的金属极板，当不考虑其边缘效应（两个极板边缘处的电力线分布不均匀引起电容量的变化）时，其电容量为：（1）公式中 ——电容极板间介质的介电常数；A ——两平行板所覆盖的面积；d ——两平行板之间的距离。
因此只要改变其中的一个参数，就会引起电容量的变化，根据这一电容结构关系可构成变极距电容传感器，变面积型电容传感器和变介质型传感器、用于测量液位的电容式传感器。
是利用容器中的物料为恒定的介电常数时，极间电容正比于液位的原理而构成的，并应用电子学方法测量电容值，从而探测液面位置信息。
特点是液位测量只与电容结构有关，与物料的密度无关根据这一特点，可采用圆筒形结构构成变面积型的液位传感器，这种传感器结构的探头是由这两个电极极板构成，通过气、液或料相介质的高度不同引起极间电容改变来探测物面位置的。
电容式液位传感器课程设计 1
电容式智能液位仪目录目录摘要 (2)1.导言 (3)2.传感器 (4)2.1理想的电容式传感器 (4)2.2电路模型 (5)2.3传感器特性 (6)2.4传感器结构 (7)3.硬件电路设计 (11)3.1硬件电路划分 (11)3.2单片机的选用 (11)3.3直流充放电式电容测量电路设计 (13)3.4信号调理电路设计 (14)3.5单片机电路及模数转化电路设计 (15)3.6通信电路设计 (16)4.系统软件设计 (18)4.1编程环境与编程语言 (18)4.2软件总体设计 (18)5.电容测量电路的实验结果和分析 (19)5.1实验过程及结果 (19)5.2实验分析 (21)参考文献 (22)摘要设计一种多功能智能化液位检测装置，采用ATmega8作为硬件电路核心，以圆柱形电容探头为液位检测传感器，利用电容频率转换原理将电容变化为频率变化，利用单片机检测频率，软件计算液位高度。
本装置具有机械去液面波动，用软件进行温度修正、线性校正、用户自校正，通信和多液体选择等功能。
本文主要创新之处是提出一种适合于波动液面液位检测的智能液位仪，具有温度补偿、用户自校正和通信等功能。
本文设计了高度为100cm的柱形电容液位检测传感器，电容器具有结构简单，电路实现容易，利用555振荡电路实现了电容到频率的转换，利用程序实现频率到高度转换，理论正确可靠，推算过程合理，利用软件分段修正减小了线性误差。
在电容的两端装有液位缓冲器，采用机械的方式减小液面波动。
由实验测试可知，本液位检测装置性能稳定，检测可靠，测量精度达到1cm, 分辨率可0.1cm，达到车载式喷雾机液位检测的要求。
利用此方案可根据需要设计各种量程的液位检测装置，适用性较广。
·2·1.导言河流、水库或容器的液位可以通过测量浸在液体内两电极间的电容而进行监控。
使用电容式传感器进行液位测量，具有以下优点：低成本（即对于传感器有比较成熟的技术）、低功耗、高线性度、对应用场合的几何形状有较高的适应性。
基于51单片机的电容式液位传感器

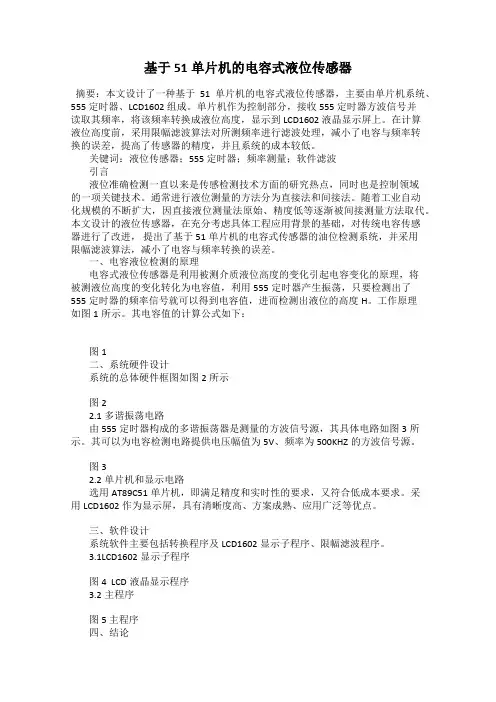

基于51单片机的电容式液位传感器摘要：本文设计了一种基于51单片机的电容式液位传感器，主要由单片机系统、555 定时器、LCD1602组成。
单片机作为控制部分，接收 555 定时器方波信号并读取其频率，将该频率转换成液位高度，显示到 LCD1602 液晶显示屏上。
在计算液位高度前，采用限幅滤波算法对所测频率进行滤波处理，减小了电容与频率转换的误差，提高了传感器的精度，并且系统的成本较低。
关键词：液位传感器；555 定时器；频率测量；软件滤波引言液位准确检测一直以来是传感检测技术方面的研究热点，同时也是控制领域的一项关键技术。
通常进行液位测量的方法分为直接法和间接法。
随着工业自动化规模的不断扩大，因直接液位测量法原始、精度低等逐渐被间接测量方法取代。
本文设计的液位传感器，在充分考虑具体工程应用背景的基础，对传统电容传感器进行了改进，提出了基于51单片机的电容式传感器的油位检测系统，并采用限幅滤波算法，减小了电容与频率转换的误差。
一、电容液位检测的原理电容式液位传感器是利用被测介质液位高度的变化引起电容变化的原理，将被测液位高度的变化转化为电容值，利用555定时器产生振荡，只要检测出了555定时器的频率信号就可以得到电容值，进而检测出液位的高度H。
工作原理如图1所示。
其电容值的计算公式如下：图1二、系统硬件设计系统的总体硬件框图如图2所示图22.1多谐振荡电路由555定时器构成的多谐振荡器是测量的方波信号源，其具体电路如图3所示。
其可以为电容检测电路提供电压幅值为5V、频率为500KHZ的方波信号源。
图32.2单片机和显示电路选用AT89C51单片机，即满足精度和实时性的要求，又符合低成本要求。
采用LCD1602作为显示屏，具有清晰度高、方案成熟、应用广泛等优点。
三、软件设计系统软件主要包括转换程序及LCD1602显示子程序、限幅滤波程序。
3.1LCD1602显示子程序图4 LCD液晶显示程序3.2主程序图5 主程序四、结论本文结合实际行业的要求，设计了基于单片机的液位测量系统。
电容式传感器教学设计案例
电容式传感器教学设计案例引言电容式传感器是一种常见的传感器，它通过测量电容的变化来检测目标物体的一些特征，如接近程度、湿度、液位等。
由于其在工业自动化和电子应用等领域的广泛应用，电容式传感器成为了教学中不可或缺的重要内容。
本文将以一个电容式传感器的教学设计案例为例，介绍如何有效地在课堂上教授电容式传感器的原理和应用。
一、教学目标本教学设计的主要目标是通过一个具体的案例，使学生掌握电容式传感器的工作原理、电路连接方法以及实际应用。
具体而言，学生应能够：1. 理解电容式传感器的原理及其在实际应用中的作用；2. 掌握电容式传感器的基本电路连接；3. 进行电容式传感器的实验操作，并对实验结果进行分析和解释；4. 进一步拓展思维，探索电容式传感器在其他领域中的应用。
二、教学内容1. 电容式传感器的原理介绍首先，通过讲解电容的概念和计算公式来引出电容式传感器的原理。
然后，详细介绍电容式传感器是如何通过测量电容的变化来实现目标物体特征的检测的，如接近程度、湿度、液位等。
2. 电容式传感器的电路连接方法在此部分，教授学生如何正确地连接电容式传感器至电路中，并讲解不同连接方式的优缺点。
通过实际操作，学生可以更深入地理解电容式传感器的电路连接，并掌握相关的实验技能。
3. 电容式传感器实验设计在实验设计部分，提供一个具体的实验案例，如使用电容式传感器测量液体的液位。
首先，讲解实验的目的和步骤，然后引导学生进行实验操作，并记录实验数据。
通过实验结果的分析和讨论，学生能够理解电容式传感器在该实验中的作用和应用。
4. 实验结果分析与展示学生应根据实验结果进行数据处理和分析。
他们可以使用图表、表格等形式，将实验数据以直观的方式展示出来，并进行结果解释。
此外，还需引导学生进行实验结果的讨论，探究实验中可能存在的误差和改进方法。
5. 拓展应用探索本部分将引导学生思考并探索电容式传感器在其他领域的应用。
可以提供一些案例或问题，如如何使用电容式传感器检测物体的重量、如何利用电容式传感器设计接近开关等，以激发学生的创造力和探索精神。
电容式液位传感器及积算仪表简介
整体电路
电容式液位传感器及积算仪表的研制
姓 名：郑晓龙 班 级：自动化902 指导老师：朱清祥整 Nhomakorabea设计思路
传感器的设计
设计原理 本设计采用筒式电容传感器采集液位的高度。 主要利在柱形电容器的极板之间充以不同高度 的介质时，电容量的大小也会有所不同。从而 引起对应电容量变化的关系进行液位测量。
传感器示意图
A/D转换电路的设计
用到的芯片为TLC549
51单片机与TLC549连接图
LCD显示电路
LCD1602引脚简介
第1脚：VSS为电源地 第2脚：VDD接5V电源正极 第3脚：VEE为液晶显示器对比度调整端，接正电 源时对比度最弱，接地电源时对比度最高（对比 度过高时会 产生“鬼影”，使用时可以通过一个 10K的电位器调整对比度）。 第4脚：RS为寄存器选择，高电平1时选择数据寄 存器、低电平0时选择指令寄存器。 第5脚：RW为读写信号线，高电平(1)时进行读操 作，低电平(0)时进行写操作。
51单片机与LCD1602接口电路
指示灯报警电路
串口电路
MAX483引脚简介
RO：接收器输出。 RE：接受器输出使能。RE=0，允许接收器输出； RE=1，接收器输出被禁止，RO为高阻。 DE：驱动器输出使能，DE=1，允许驱动器工作； DE=0，驱动器被禁止，输出端为高阻。 DI：驱动器输入，DI=1，输出端A输出为高，B输 出为低；DI=0，反之。 A：接收器非反相输入和驱动器非反向输出端。 B；接收器反向输入和驱动器反向输出端。
电容测量原理
最后可得:C = A+ BH ( A和B为常数) 可见, 传感 器的电容量值C 的大小与电容器浸入液体的深 度H 成线性关系。由此, 只要测出电容值便能 计算出水位。
介电常数型电容式传感器测量液位的结构原理和 测量方法。
介电常数型电容式传感器测量液位的结构原理和测量方法。

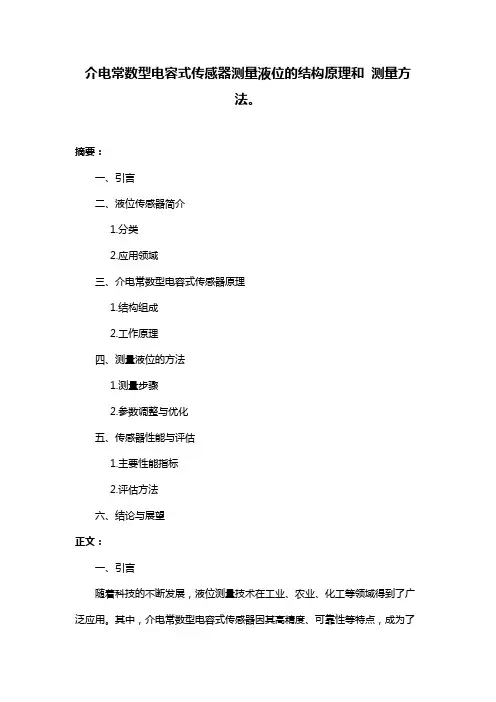

摘要：一、引言二、液位传感器简介1.分类2.应用领域三、介电常数型电容式传感器原理1.结构组成2.工作原理四、测量液位的方法1.测量步骤2.参数调整与优化五、传感器性能与评估1.主要性能指标2.评估方法六、结论与展望正文：一、引言随着科技的不断发展，液位测量技术在工业、农业、化工等领域得到了广泛应用。
其中，介电常数型电容式传感器因其高精度、可靠性等特点，成为了一种重要的液位测量设备。
本文将详细介绍介电常数型电容式传感器测量液位的结构原理和测量方法，以期为相关领域的研究和应用提供参考。
二、液位传感器简介1.分类液位传感器根据测量原理可分为：超声波液位传感器、雷达液位传感器、电容液位传感器等。
2.应用领域液位传感器在多个领域有广泛应用，如石油、化工、食品饮料、制药等。
三、介电常数型电容式传感器原理1.结构组成介电常数型电容式传感器主要由电容探头、信号处理单元、输出接口等部分组成。
2.工作原理电容式液位传感器利用液位与介电常数的变化来实现液位的测量。
当液位变化时，探头内的电容值也会相应改变，通过信号处理单元将电容变化转换为液位信号输出。
四、测量液位的方法1.测量步骤（1）安装电容式液位传感器；（2）连接电源和信号输出接口；（3）调整传感器参数，如灵敏度、滤波器等；（4）开始测量液位。
2.参数调整与优化（1）灵敏度调整：根据测量范围和精度要求进行调整；（2）滤波器优化：选择合适的滤波器类型和截止频率，消除干扰信号。
五、传感器性能与评估1.主要性能指标（1）测量精度；（2）响应时间；（3）量程；（4）耐压性能；（5）稳定性。
2.评估方法（1）实验室测试：对传感器的各项性能指标进行测试；（2）现场试验：在实际应用场景中观察传感器的性能表现。
六、结论与展望综上所述，介电常数型电容式传感器在液位测量领域具有较高的准确度和可靠性。
随着技术的不断进步，电容式液位传感器的性能将进一步提升，应用范围也将不断扩大。
介电常数型电容式传感器测量液位的结构原理和 测量方法。
介电常数型电容式传感器测量液位的结构原理和测量方法。
介电常数型电容式液位传感器是一种常用于测量液体液位的传感器。
它利用液体与传感器之间的电容变化来实现液位的测量。
本文将介绍介电常数型电容式液位传感器的结构原理和测量方法。
一、结构原理介电常数型电容式液位传感器一般由两个电极构成，一个是内部电极，置于容器内部，接触液体；另一个是外部电极，安装在容器的外壁上。
当传感器周围空间内有不同介电常数的物质时，两个电极之间就会形成一个电容。
传感器内部的电极通常是一个金属管，它充当着液位传感器的一个极板，又作为液体容器的内衬。
金属管的内侧与液体接触，外侧与容器的壁隔离。
液位上升时，液体中介电常数相对空气较大，电容值相应增大；液位下降时，液体中介电常数相对空气较小，电容值相应减小。
传感器的外部电极通常是一个与液位变化没有直接关联的导电材料，如金属片或金属环。
外部电极与传感器内部电极之间的电容取决于液体在两个电极之间的介电常数差异。
二、测量方法介电常数型电容式液位传感器常用的测量方法主要有两种：差分模式和绝对模式。
1.差分模式差分模式是通过测量两个电容的差值来实现液位的测量。
传感器的内外两个电容分别为C1和C2，液位下降时C1减小，C2增大；液位上升时C1增大，C2减小。
通过测量C1和C2的差值，可以得到液位的变化。
差分模式测量的优点是可以减少温度等环境因素对测量结果的影响，并且具有较高的测量精度。
然而，差分模式需要测量两个电容值，因此需要更复杂的电路设计和信号处理。
2.绝对模式绝对模式是通过单独测量一个电容的值来实现液位的测量。
一般选择外部电容C2进行测量。
当液位上升时，C2减小；液位下降时，C2增大。
通过测量C2的值，可以得到液位的变化。
绝对模式测量的优点是电路设计简单，信号处理也相对简单。
但是，绝对模式对温度等环境因素的影响较大，需要进行温度补偿以提高测量精度。
三、总结与应用介电常数型电容式液位传感器是一种基于电容测量原理的传感器，通过测量液体与传感器之间的电容变化来实现液位的测量。
基于电容式传感器的液位检测技术研究
基于电容式传感器的液位检测技术研究液位检测是工业生产过程中非常重要的一项技术。
随着工业技术的发展，液位检测技术也不断得到了改进与提升。
而基于电容式传感器的液位检测技术，其在实际应用中具有很高的可靠性与灵敏度，受到广泛的认可与应用。
一、电容式传感器的工作原理电容式液位传感器是一种通过测量信号电容值变化来检测液体比重和液位信息的传感器。
其工作原理是利用传感器内部的金属电极产生电场，在电容式液位传感器内注入液体时，电极与介电体之间的介电常数的改变会使得电容值发生变化，从而通过变化值计算出液位或液体比重信息。
二、优势与特点基于电容式传感器的液位检测技术具有以下优势和特点：1.高精度：电容式液位传感器的测量精度非常高，可以满足不同应用场合的测量要求。
2.高可靠性：电容式液位传感器采用了高品质的金属和介质，具有很强的耐腐蚀性和耐老化性，提升了产品的使用寿命。
3.环保无污染：电容式液位传感器无需使用化学物质来进行液位检测，避免了对环境的污染。
4.易于安装和维护：电容式液位传感器安装简便，不需要进行定期维护，减少了对生产工艺的影响。
三、电容式液位传感器的应用场景基于电容式传感器的液位检测技术已广泛应用于各种领域，如石化、制药、食品、冶金、电力等工业领域，以及医疗、环保、消防等领域。
1.石化工业：在石化工业生产中，严格的液位控制要求对于生产质量和效率均有着重要意义。
而电容式液位传感器因具有高精度、高可靠性等特点，已成为石化工业液位检测领域的主流技术之一。
2.制药行业：在制药行业中，液位控制是保证药品成分与精度的基础，而电容式液位传感器的高精度、可靠性以及环保无污染的特点，为制药行业的液位检测带来了很大的便利。
3.食品行业：在食品行业中，对于液体产品的加工需要进行液位检测控制。
而电容式液位传感器因具有敏感度高、准确度高、安装方便等特点，广泛应用于食品行业的液体含量检测。
四、未来发展趋势电容式液位传感技术具有着很高的应用前景，未来发展趋势主要体现在以下几个方面：1.多元化应用：未来电容式液位传感技术将会应用于更多的领域中，如航空航天、3D打印等领域。
