《过程控制系统》期末试卷+参考答案
过程控制系统试卷及答案
过程控制系统试卷及答案一、选择题（每题3分，共30分）1. 以下哪个不是过程控制系统的基本组成部分？A. 控制器B. 被控对象C. 执行机构D. 操作系统答案：D2. 以下哪种控制方式属于闭环控制？A. 开环控制B. 串级控制C. 比例控制D. 反馈控制答案：D3. 在PID控制器中，以下哪个参数主要影响系统的稳定性？A. 比例系数B. 积分系数C. 微分系数D. 比例系数和积分系数答案：C4. 以下哪个过程控制系统中，被控变量是流量？A. 液位控制系统B. 温度控制系统C. 压力控制系统D. 流量控制系统答案：D5. 以下哪个控制策略主要用于抑制高频干扰？A. 比例控制B. 积分控制C. 微分控制D. 比例-积分-微分控制答案：C6. 在过程控制系统中，以下哪个环节不属于控制回路？A. 控制器B. 执行机构C. 传感器D. 被控对象7. 以下哪种控制方式属于非线性控制？A. 比例控制B. 串级控制C. 模糊控制D. 反馈控制答案：C8. 在过程控制系统中，以下哪个环节的作用是进行信号转换和放大？A. 控制器B. 执行机构C. 传感器D. 被控对象答案：C9. 以下哪种控制方式适用于大滞后系统？A. 比例控制B. 积分控制C. 微分控制D. 比例-积分-微分控制10. 在过程控制系统中，以下哪个参数表示系统的快速性？A. 调整时间B. 超调量C. 稳态误差D. 稳定性答案：A二、填空题（每题3分，共30分）11. 过程控制系统的基本组成部分有控制器、被控对象、执行机构和________。
答案：传感器12. 在PID控制器中，比例系数、积分系数和________系数共同调节系统的性能。
答案：微分13. 串级控制系统由主控制器、副控制器和________组成。
答案：副被控对象14. 在过程控制系统中，________的作用是将被控对象的输出信号转换为控制器所能接收的信号。
答案：传感器15. 模糊控制器主要由模糊化、________和反模糊化三个环节组成。
过程控制系统试题和答案解析
过程控制系统试卷C卷一、填空题（每空1.5分）（本题33分）1、过程控制系统一般由控制器、执行器、被控过程和测量变送等环组成。
2、过程控制系统由工程仪表和被控过程两部分组成。
3、压力检测的类型有三种，分别为：弹性式压力检测、应变式压力检测、压阻式压力检测。
4、气动执行结构主要有薄膜式和活塞式两大类。
5、根据使用的能源不同，调节阀可分为气动调节阀、电动调节阀和液动调节阀三大类。
6、过程数学模型的求取方法一般有机理建模、试验建模和混合建模。
7、积分作用的优点是可消除稳态误差(余差)，但引入积分作用会使系统稳定性下降。
8、在工业生产中常见的比值控制系统可分为单闭环比值控制、双闭环比值控制和变比值控制三种。
9、造成积分饱和现象的内因是控制器包含积分控制作用，外因是控制器长期存在偏差。
二、名词解释题（每小题5分）（本题15分）1、过程控制：指根据工业生产过程的特点，采用测量仪表、执行机构和计算机等自动化工具，应用控制理论，设计工业生产过程控制系统，实现工业生产过程自动化。
2、串级控制系统：值采用两个控制器串联工作，主控制器的输出作为副控制器的设定值，由副控制器的输入去操纵调节阀，从而对住被控变量具有更好的控制效果。
3、现场总线：是指将现场设备与工业控制单元、现场操作站等互联而成的计算机网络，具有全数字化、分散、双向传输和多分枝的特点，是工业控制网络向现场级发展的产物。
三、简答题（每小题8分）（本题32分）1、什么是PID，它有哪三个参数，各有什么作用?怎样控制？答：PID是比例-积分-微分的简称。
其三个参数及作用分别为：（1）比例参数KC，作用是加快调节，减小稳态误差。
（2）积分参数Ki，作用是减小稳态误差，提高无差度（3）微分参数Kd，作用是能遇见偏差变化趋势，产生超前控制作用，减少超调量，减少调节时间。
2、前馈与反馈的区别有哪些？答：（1）控制依据：反馈控制的本质是“基于偏差来消除偏差”，前馈控制是“基于扰动消除扰动对被控量的影响”。
过程控制系统期末考题及答案
过程控制系统试题及答案（全班仅一份）1、什么是控制系统的过渡过程？研究过渡过程有什么意义？（1）系统从一个平衡状态过渡到另一个平衡状态的过程称为系统的过渡过程。
（2）对设计、研究、整定和改进调节系统都具有重要的意义。
2、在控制系统中，被控变量的选择应遵循什么原则？（1）尽可能选择对产品的质量和产量、安全生产等具有决定性作用，可直接测量的参数作为被控参数。
（2）当不能用直接参数作为被控变量时，应选择与直接参数有单值对应关系的间接变量作为被控参数。
（3）必须考虑到工艺过程的合理性以及国内外仪表的生产的现状。
3、在控制系统中，操纵变量的选择应遵循什么原则？（1）控制变量应具有可控性、工艺操作的合理性、经济性。
（2）控制通道放大系数Ko要适当大，时间常数To要适当小，纯滞后时间越小越好。
（3）干扰通道放大系数Kf应尽可能小，时间常数Tf要大一些，干扰作用点位置要远离被控量，靠近控制阀为好。
4、过程控制系统有哪些特点？（1）被控对象的多样性。
（2）对象存在滞后。
（3）对象特性的非线性。
（4）控制系统比较复杂。
5、什么是控制规律?常用的控制规律有哪些？它们各有什么特点？（1）控制规律是指控制器的输出信号与输入信号之间随时间变化的规律。
（2）控制系统中常用的控制规律有比例(P)、比例积分(PI)、比例积分微分(PID)控制规律。
（3）比例控制规律：它的特点是控制及时，反应快速，控制结果有余差。
比例积分控制规律：它的特点是能够消除余差，但是控制作用比较缓慢、控制不及时。
比例积分微分控制规律：微分作用对于克服容量滞后有显著效果，在比例作用的基础上加上微分作用能提高系统的稳定性，加上积分作用能消除余差，因而可以使系统获得较高的控制质量。
6、自动控制系统主要有哪些部分组成？各组成部分的作用是什么？（1）由被控对象、检测变送单元、控制器和执行器组成。
（2）被控对象：是指控制的生产设备或装置。
检测变送装置：检测被控变量的数值并将其转换为一种特定输出信号。
过程控制系统试卷及答案
过程控制系统试卷C卷一、填空题（每空1.5分）（本题33分）1、过程控制系统一般由控制器、执行器、被控过程和测量变送等环组成。
2、过程控制系统由工程仪表和被控过程两部分组成。
3、压力检测的类型有三种，分别为：弹性式压力检测、应变式压力检测、压阻式压力检测。
4、气动执行结构主要有薄膜式和活塞式两大类。
5、根据使用的能源不同，调节阀可分为气动调节阀、电动调节阀和液动调节阀三大类。
6、过程数学模型的求取方法一般有机理建模、试验建模和混合建模。
7、积分作用的优点是可消除稳态误差(余差)，但引入积分作用会使系统稳定性下降。
8、在工业生产中常见的比值控制系统可分为单闭环比值控制、双闭环比值控制和变比值控制三种。
9、造成积分饱和现象的内因是控制器包含积分控制作用，外因是控制器长期存在偏差。
二、名词解释题（每小题5分）（本题15分）1、过程控制：指根据工业生产过程的特点，采用测量仪表、执行机构和计算机等自动化工具，应用控制理论，设计工业生产过程控制系统，实现工业生产过程自动化。
2、串级控制系统：值采用两个控制器串联工作，主控制器的输出作为副控制器的设定值，由副控制器的输入去操纵调节阀，从而对住被控变量具有更好的控制效果。
3、现场总线：是指将现场设备与工业控制单元、现场操作站等互联而成的计算机网络，具有全数字化、分散、双向传输和多分枝的特点，是工业控制网络向现场级发展的产物。
三、简答题（每小题8分）（本题32分）1、什么是PID，它有哪三个参数，各有什么作用?怎样控制？答：PID是比例-积分-微分的简称。
其三个参数及作用分别为：（1）比例参数KC，作用是加快调节，减小稳态误差。
（2）积分参数Ki，作用是减小稳态误差，提高无差度（3）微分参数Kd，作用是能遇见偏差变化趋势，产生超前控制作用，减少超调量，减少调节时间。
2、前馈与反馈的区别有哪些？答：（1）控制依据：反馈控制的本质是“基于偏差来消除偏差”，前馈控制是“基于扰动消除扰动对被控量的影响”。
《过程控制工程》期末复习题及答案
《过程控制工程》期末复习一、（每空1分）填空题：1、对于一个比例积分微分（PID）控制器来说，积分时间越小则积分作用越强；微分时间越小，则微分作用越弱。
2、三种常用的均匀控制方案包括简单均匀控制，串级均匀控制，双冲量均匀控制3、常规PID控制器中的P指比例作用、I指积分作用、 D指微分作用。
4、用于输送流体和提高流体压头的机械设备统称为流体输送设备，其中输送液体并提高其压头的机械称为泵，而输送气体并提高其压头的机械称为风机和压缩机5、工程上常用的几种整定PID控制器参数的方法是经验法、临界比例度法、衰减曲线法、响应曲线法。
6、请举出我们曾经学过的三种复杂控制系统：（串级）、（前馈）、（比值）。
7、比值系统控制系统从结构上可分为四种，分别是（开环比值控制系统）、（单闭环比值控制系统）、（双闭环比值控制系统）、（变比值控制系统）四种。
8、调节阀的固有流量特性主要有（线性型）、（等百分比（或对数）型）、（抛物线型）、）（快开型）9、比值系统控制系统从结构上可分为四种，分别是（开环比值控制系统）、（单闭环比值控制系统）、（双闭环比值控制系统）、（变比值控制系统）四种。
10、单回路控制系统一般由（控制器）、（控制阀）、（受控对象）、（测量变送器）四个环节组成。
11、常见的传热设备有（换热器）、（加热炉）、（锅炉）等。
12、要消除系统的稳态误差，通常选用（比例积分（PI）控制）控制器。
13、用来评价控制系统性能优劣的阶跃响应曲线性能指标分别是、超调量与最大动态偏差、余差、振荡频率和回复时间等。
14、工程上进行PID控制器参数整定时，随动系统的控制品质要求衰减比为，定值系统中控制品质要求衰减比为 4：1 。
15、常见的传热设备有换热器、加热炉、锅炉、再沸器、冷凝器、加热器中任选三种等。
16、精馏装置一般由（精馏塔塔身）、（冷凝器）、（再沸器）、（回流罐）、等设备组成。
精馏塔产品质量指标选择有直接产品质量指标和间接产品质量指标两类。

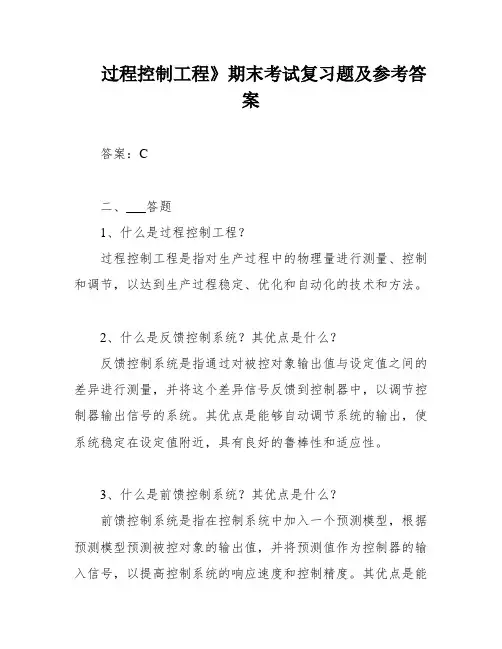

过程控制工程》期末考试复习题及参考答案
过程控制工程》期末考试复习题及参考答案答案：C二、___答题1、什么是过程控制工程？过程控制工程是指对生产过程中的物理量进行测量、控制和调节，以达到生产过程稳定、优化和自动化的技术和方法。
2、什么是反馈控制系统？其优点是什么？反馈控制系统是指通过对被控对象输出值与设定值之间的差异进行测量，并将这个差异信号反馈到控制器中，以调节控制器输出信号的系统。
其优点是能够自动调节系统的输出，使系统稳定在设定值附近，具有良好的鲁棒性和适应性。
3、什么是前馈控制系统？其优点是什么？前馈控制系统是指在控制系统中加入一个预测模型，根据预测模型预测被控对象的输出值，并将预测值作为控制器的输入信号，以提高控制系统的响应速度和控制精度。
其优点是能够减小被控对象输出值与设定值之间的误差，提高控制系统的响应速度和控制精度。
4、什么是控制系统的稳态误差？如何消除？控制系统的稳态误差是指被控对象输出值与设定值之间的差异在长时间运行后趋于稳定的误差。
消除稳态误差的方法包括增加控制器增益、调整控制器的积分时间常数、增加前馈控制等。
5、什么是控制系统的过渡过程？如何评价过渡过程的质量？控制系统的过渡过程是指被控对象输出值从设定值开始到稳定在设定值附近的过程。
过渡过程的质量可以通过评价过渡过程时间、超调量、振荡幅值等指标来进行评价。
过渡过程时间越短、超调量越小、振荡幅值越小，说明过渡过程的质量越好。
34、在单回路控制中，选择合适的控制阀结构形式非常重要。
在分流或合流控制时，应该选择三通控制阀。
35、在单回路控制中，选择合适的控制阀结构形式非常重要。
对于大口径、大流量、低差压，而泄漏量要求不高的情况，应该选择蝶阀。
36、为了确保过程控制系统正常工作，必须满足各个环节的静态放大系数相乘小于1.37、在控制阀的正作用下，如果控制阀是气开式，那么Kv应该大于1.38、在控制阀的负作用下，如果控制阀是气关式，那么Kv应该小于1.39、在控制器正作用时，其放大系数Kc应该大于0.40、在控制器负作用时，其放大系数Kc应该小于0.41、在控制器上对整定参数进行设置的顺序应该是P、I、D。
(完整版)过程控制试题库及答案
过程控制期末试题库（适用于沈阳建筑大学自动化专业期末考试）一、填空题（本题共计10 分，包括3 小题，10 个填空，每空1 分）1．一般一个简单控制系统由（检测/变送）装置、（被控对象）、（调节）器和（执行）机构组成。
2．过程控制系统常用的参数整定方法有：（经验法）、（衰减曲线法）、（稳定边界法/临界比例度法）和（响应曲线法）。
3．在PID 调节器中，调节器的Kc越大，表示调节作用（越强），Ti 值越大，表示积分作用（减弱），Td 值越大表示微分作用（增强）。
4．常见的过程计算机控制系统分为下列几种典型形式：（操作指导控制系统）、直接数字控制系统、（监督计算机控制系统）、（集散控制系统）和现场总线控制系统。
5．在闭环控制系统中，根据设定值的不同形式，又可分为定值控制系统，随动控制系统和程序控制系统。
1）定值控制系统特点：设定值是（固定不变）；作用：保证在（扰动）作用下使被控变量始终保持在设定值上。
2）随动控制系统特点：设定值是一个（变化量）；作用：保证在各种条件下系统的输出（及时跟踪设定值变化）。
3）程序控制系统特点：设定值是一个（按一定时间程序变化的时间函数）；作用：保证在各种条件下系统的输出（按规定的程序自动变化）。
6．热电偶温度计的基本组成部分部分是（热电偶）、（测量仪表）、（连接热电偶）和（测量仪表的导线）。
7．串级控制系统能迅速克服进入（副）回路的扰动，改善（主）控制器的广义对象特性，容许（副）回路内各环节的特性在一定的范围内变动而不影响整个系统的控制品质。
8．定值控制系统是按（偏差）进行控制的，而前馈控制是按（扰动）进行控制的；前者是（闭）环控制，后者是（开）环控制。
选择题（本题共计10 分，包括5 小题，每题2分）1.由于微分调节规律有超前作用，因此调节器加入微分作用主要是用来（C）A.克服调节对象的惯性滞后（时间常数T），容量滞后τc 和纯滞后τ0.B.克服调节对象的纯滞后τ0.C.克服调节对象的惯性滞后（时间常数T），容量滞后τc.2.定值调节是一种能对（A ）进行补偿的调节系统。
《过程控制系统》期末试卷
《过程控制系统》期末试卷专业、班级姓名学号成绩填空题选择题判断改错题综合题总分一、填空题（本题共10道小题，每小题1分，共10分）1、当广义的过程控制通道时间常数较大或容积迟延较大，工艺上要求系统无静差，一般选用________控制规律。
2、采用前馈－反馈控制的优点是________。
3、同以往的计算机控制系统相比，________实现了“管理控制集中、危险分散”。
4、简单均匀调节系统中的调节器一般均采用________。
5、________控制系统实现了智能仪表之间的信息交换。
6、为了获得满意的控制效果，一般把前馈控制和________结合起来，组成复合控制系统。
7、一种前馈作用能够克服________ 种干扰。
8、过程控制系统是由被控对象、测量与变送单元、执行器和________等环节组成。
9、描述控制系统的品质指标的参数有衰减比、余差和________等。
10、定值控制系统是按照________进行调节的，而前馈控制是按照________进行调节的。
二、选择题（本题共10道小题，每小题2分，共20分）至少有一个正确答案，错选、多选、少选或未选均无分1、（）存在纯滞后，通常不影响控制质量。
A．调节通道B．测量元件C．变送器D．干扰通道2、已知某夹套反应器温度控制系统如右图所示，反应大量放热。
要求控制温度为50℃，在供气中断时保证冷却。
试问该控制系统中对象特性是（），为了构成闭环控制系统，应该选择（）作用的控制器A．正、正B．正、反C．反、正D．反、反3、过程控制系统中，具有自平衡能力带纯滞后的双容过程的数学模型可表示为（）。
A．s eTsKτ-+1B．saeTssTKτ-+)1(C．)1)(1(21++sTsTK D．s esTsTKτ-++)1)(1(214、由于微分调节规律有超前作用，因此调节器加入微分作用主要是用来（）。
A．克服调节对象的惯性滞后（时间常数T）、容量滞后τC；B．克服调节对象的纯滞后；C．克服调节对象的惯性滞后（时间常数T）、容量滞后τC和纯滞后τ0；D．克服调节对象的容量滞后τC。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
xxxx-xxxx学年第x学期
《过程控制系统》试题（卷）A
课程代码 BB058007 考试方式闭卷考试时长 100 分钟
姓名学号教学班号专业级班
（每空1分，共25分）
1、过程控制系统由和两部分组成。
2、过程检测仪表的接线方式有两种：、。
3、压力检测的类型有三种，分别为：、、。
4、PID调节器分为和两种。
5、理想流量特性有四类，分别是、、、。
6、常用比值运算部件有：、、、。
7、前馈控制规律取决于和的传递函数。
8、主要扰动无法落在串级控制的副环时，用可得到更好的控制效果。
9、混合型选择性控制系统指：既包含有，又有。
10、产生积分饱和的3个条件：（1）（2）（3）。
（每个3分，共18分）
1、阀位控制系统
2、积分饱和
3、比例控制系统
4、.超驰控制系统
5、现场总线
6、均匀控制系统
（每个6分，共30分）
1、被控对象、调节阀、调节器的正、反作用方向各是怎样规定的？
2、什么是简单控制系统？试画出简单控制系统的典型方块图。
3、调节器参数整定的任务是什么？工程上常用的调节器参数整定有哪几种方法？
4、怎样选择串级控制系统中主、副控制器的控制规律?
5、积分饱和的危害是什么?有哪几种主要的抗积分饱和措施?
四、分析题。
（共27分）
1、（15分）请判定如图所示温度控制系统中，调节阀和调节器的作用型式。
（1）当物料为温度过低时易析出结晶颗粒的介质，调节介质为过热蒸汽时；
（2）当物料为温度过高时易结焦或分解的介质，调节介质为过热蒸汽时；
（3）当物料为温度过低时易析出结晶颗粒的介质，调节介质为待加热的软化水时；
（4）当物料为温度过高时易结焦或分解的介质，调节介质为待加热的软化水时。
得分
2、（12分）图示为一列管式换热器。
工艺要求出口物料温度保持恒定。
经分析如果保持物料入口流量和蒸汽流量基本恒定，则温度的波动将会减小到工艺允许的误差范围之内。
现分别设计了物料入口流量和蒸汽流量两个控制系统，以保持出口物料温度恒定。
（1）试画出对出口物料温度的控制系统方块图；
（2）指出该系统是开环控制系统还是闭环控制系统，并说明理由。
《过程控制》试题（卷）3答案
一、填空题（每空1分，共25分）
1、过程控制系统由工程仪表和被控过程两部分组成。
2、过程检测仪表的接线方式有两种：电流二线制四线制、电阻三线制。
3、压力检测的类型有三种，分别为：弹性式压力检测、应变式压力检测、压阻式压力检测。
4、PID调节器分为模拟式和数字式两种。
5、理想流量特性有四类，分别是直线、对数、抛物线、快开。
6、常用比值运算部件有：乘法器、比值器、分流器、比率器。
7、前馈控制规律取决于对象干扰通道和控制通道的传递函数。
8、主要扰动无法落在串级控制的副环时，用前馈-反馈控制可得到更好的控制效果。
9、混合型选择性控制系统指：既包含有开关型选择，又有连续型选择。
10、产生积分饱和的3个条件：（1）积分作用（2）开环（3）偏差长期存在。
二、名词解释（每个3分，共18分）
1、阀位控制系统：是综合考虑快速性、有效性、经济性和合理性的一种控制系统。
2、积分饱和: 在积分控制范围内，积分控制输出与偏差的时间积分成正比，当控制输出达到一定限制后就不在继续上升或下降，这就是积分饱和现象。
3、比例控制系统：凡是两个或多个参数自动维持一定比例关系的过程控制系统，称为比例控制系统。
4、超驰控制系统：指在一个控制系统中，设有两个控制器，通过高低值选择器选出能适应安全生产状态的控制信号，实现对生产过程的自动化控制。
5、现场总线：是指将现场设备与工业控制单元、现场操作站等互联而成的计算机网络，具有全数字化、分散、双向传输和多分枝的特点，是工业控制网络向现场级发展的产物。
6、均匀控制系统：控制量和被控量在一定范围内都缓慢而均匀的变化的系统，称为均匀控制系统。
（每个6分，共30分）
1、被控对象、调节阀、调节器的正、反作用方向各是怎样规定的？
答：被控对象的正、反作用方向规定为：当操纵变量增加时，被控变量也增加的对象属于“正作用”；反之，被控变量随操纵变量的增加而降低的对象属于“反作用”。
调节阀的作用方向由它的气开、气关型式来确定。
气开阀为“正”方向，气关阀为“反”方向。
如果将调节阀的输入偏差信号定义为测量值减去给定值，那么当偏差增加时，其输出也增加的调节器称为“正作用”调节器；反之，调节器的输出信号随偏差的增加而减小的称为“反作用”调节器。
2、什么是简单控制系统？试画出简单控制系统的典型方块图。
答：所谓简单控制系统，通常是指由一个被控对象、一个检测元件及传感器（或变送器）、一个调节器和一个执行器所构成的单闭环控制系统，有时也称为单回路控制系统。
简单控制系统的典型方块图如图所示。
3、调节器参数整定的任务是什么？工程上常用的调节器参数整定有哪几种方法？
答：调节器参数整定的任务是：根据已定的控制方案，来确定调节器的最佳参数值（包括比例度δ、积分时间Ti、微分时间Td），以便使系统能获得好的调节质量。
调节器参数整定的方法有理论计算和工程整定两大类，其中常用的是工程整定法。
属于调节器参数的工程整定法主要有临界比例度法、衰减曲线法和经验凑试法等。
4、怎样选择串级控制系统中主、副控制器的控制规律?
答、串级控制系统的目的是为了高精度地稳定主变量，对主变量要求较高，一般不允许有余差，所以主控制器一般选择比例积分控制规律，当对象滞后较大时，也可引入适当的微分作用。
串级控制系统中对副变量的要求不严。
在控制过程中，副变量是不断跟随主控制器的输出变化而变化的，所以副控制器一般采用比例控制规律就行了，必要时引入适当的积分作用，而微分作用一般是不需要的。
5、积分饱和的危害是什么?有哪几种主要的抗积分饱和措施?
答：当控制器处于积分饱和状态时，它的输出将达到最大或最小的极限值，该极限值已超出执行器的有效输入信号范围(对于气动薄膜控制阀来说，其有效输入信号范围一般为20～100kPa)。
出现这种现象，对控制系统的工作是很不利的。
因为当需要该控制器恢复工作状态(在取代控制系统中，控制器重新被选择器选中)时，它不能马上动作，必须待它的输出退出饱和区，返回到执行器的有效
分饱和的主要方法有限幅法和积分切除法等。
四、分析题。
（共27分，其中第一题15分，第二题12分）
1、答：（1）气关调节阀，正作用调节器；
（2）气开调节阀，反作用调节器；
（3）气开调节阀，正作用调节器；
（4）气关调节阀，反作用调节器。
2、答：（1）控制系统方块图如图所示。
（2）控制系统为开环控制系统。
从方块图可以看出，对物料入口流量和蒸汽流量均为闭环控制系统；而对于出口物料温度，未经过测量变送环节反馈到系统输入端，没有形成闭环系统。
