复合地层中盾构气压开仓辅助施工工法(2)
盾构掘进泥膜护壁压气开仓施工工法
盾构掘进泥膜护壁压气开仓施工工法盾构掘进泥膜护壁压气开仓施工工法是一种用于地下隧道的掘进技术，具有高效、安全、环保等特点。
本文将对该工法进行详细介绍，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
一、前言随着城市建设的快速发展，地下交通设施的需求日益增加。
而盾构掘进技术作为一种主要方法，有着广泛的应用前景。
盾构掘进泥膜护壁压气开仓施工工法是其中的一种重要技术，它在改善施工环境、保证工程质量、提高施工效率方面具有独特的优势。
二、工法特点盾构掘进泥膜护壁压气开仓施工工法具有以下特点：1.采用泥膜护壁结构，能够在掘进过程中有效地控制土体的积水和泥浆涌水，保证掘进面的稳定性。
2.采用压气开仓技术，能够将气压作用在隧道掘进面前的土体上，形成气密护壁，提高掘进面的稳定性。
3.具有自动化控制系统，能够实现对盾构机的精确控制和实时监测，确保施工过程的安全和稳定。
4.施工过程中噪音、振动和灰尘等环境污染较小，减少对周边环境和居民生活的影响。
三、适应范围盾构掘进泥膜护壁压气开仓施工工法适用于以下工程：1.城市地铁隧道的掘进施工。
2.大型管廊和交通隧道的掘进施工。
3.水利、电力、石油、化工等行业的地下工程施工。
4.地下堆体和防渗工程的施工。
四、工艺原理盾构掘进泥膜护壁压气开仓施工工法的工艺原理是通过泥膜护壁结构和压气开仓技术的联合应用，实现对隧道掘进面的稳定性控制。
具体包括以下几个方面：1.泥膜护壁结构的应用，形成稳定的水膜，降低土体的摩擦阻力，减小掘进阻力。
2.压气开仓技术的应用，通过气密护壁延迟地下水和泥浆涌入隧道，提高掘进面的稳定性。
3.自动化控制系统的应用，对盾构机的掘进过程进行精确控制和实时监测，实现安全、高效地完成施工任务。
五、施工工艺盾构掘进泥膜护壁压气开仓施工工法的施工工艺包括以下几个阶段：1.工程准备阶段：包括设计施工方案、采购机具设备、组织施工人员等。
软硬复合地层土压盾构掘进施工工法 (2)
软硬复合地层土压盾构掘进施工工法一、前言软硬复合地层土压盾构掘进施工工法是近年来发展的新型盾构掘进工法，在城市地下工程建设中得到广泛应用。
该工法主要适用于复杂地质条件下的土层和岩土交接处的盾构建设。
本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例等方面进行详细介绍。
二、工法特点1. 本工法采用软硬复合方式，利用预喷浆料加固软弱地层，提高盾构掘进的稳定性和安全性。
2. 该工法通过调整施工参数，对软硬复合地层进行优化处理，提高了盾构掘进效率和成品率，降低了施工成本。
3. 经过多年的实践应用和不断的技术创新，本工法已经形成了较为完善的技术体系和施工标准，具有稳定的施工效果和可靠的安全保障。
三、适应范围本工法适用于软硬土岩复合地层盾构建设，尤其适用于软土层较厚、岩土交接处突出、地下水渗透严重的条件下。
同时，可以在较短的时间内将难度较大的隧道工程建设完成，提高了工程进度和效率。
四、工艺原理本工法主要采取分里程掘进、预养护、固结增强、腔体钻进等一系列技术措施，实现了软硬复合地层土压盾构掘进施工工艺的稳定运行和有效推进。
其理论依据主要是土工机械、岩土力学和工程地质学等学科的综合应用，通过对施工工艺与实际工程之间的联系进行深入分析和研究，提高了施工过程的精细化和自动化程度。
五、施工工艺1. 分里程掘进为确保盾构的稳定运行和有效推进，本工法采用分里程掘进的方式。
具体来说，就是根据盾构管片的长度，将行进里程分为若干个段落，每次掘进一段落后，对盾构进行检查和养护，然后才能进行下一段的掘进。
2. 预养护本工法将养护作为施工的一个重要环节，采用预养护的方式，对软弱地层进行固结和加固。
具体来说，就是在掘进之前，先喷洒一层预养护料，形成一个养护环境，从而保证隧道掘进时的安全性和稳定性。
3. 固结增强本工法采用固结增强技术，将钢筋等材料埋入软土之中，形成框架结构，从而增强软土的承载力和稳定性。

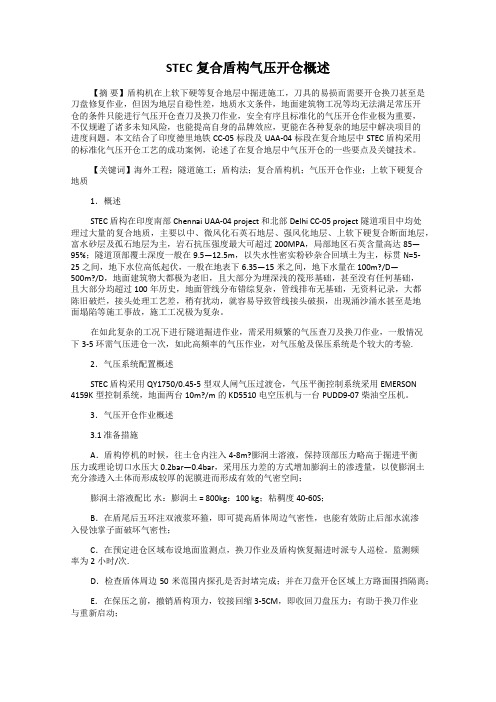

STEC复合盾构气压开仓概述
STEC复合盾构气压开仓概述【摘要】盾构机在上软下硬等复合地层中掘进施工，刀具的易损而需要开仓换刀甚至是刀盘修复作业，但因为地层自稳性差，地质水文条件，地面建筑物工况等均无法满足常压开仓的条件只能进行气压开仓查刀及换刀作业，安全有序且标准化的气压开仓作业极为重要，不仅规避了诸多未知风险，也能提高自身的品牌效应，更能在各种复杂的地层中解决项目的进度问题。
本文结合了印度德里地铁CC-05标段及UAA-04标段在复合地层中STEC盾构采用的标准化气压开仓工艺的成功案例，论述了在复合地层中气压开仓的一些要点及关键技术。
【关键词】海外工程；隧道施工；盾构法；复合盾构机；气压开仓作业；上软下硬复合地质1．概述STEC盾构在印度南部Chennai UAA-04 project和北部Delhi CC-05 project隧道项目中均处理过大量的复合地质，主要以中、微风化石英石地层、强风化地层、上软下硬复合断面地层，富水砂层及孤石地层为主，岩石抗压强度最大可超过200MPA，局部地区石英含量高达85—95%；隧道顶部覆土深度一般在9.5—12.5m，以失水性密实粉砂杂合回填土为主，标贯N=5-25之间，地下水位高低起伏，一般在地表下6.35—15米之间，地下水量在100m?/D—500m?/D，地面建筑物大都极为老旧，且大部分为埋深浅的筏形基础，甚至没有任何基础，且大部分均超过100年历史，地面管线分布错综复杂，管线排布无基础，无资料记录，大都陈旧破烂，接头处理工艺差，稍有扰动，就容易导致管线接头破损，出现涌沙涌水甚至是地面塌陷等施工事故，施工工况极为复杂。
在如此复杂的工况下进行隧道掘进作业，需采用频繁的气压查刀及换刀作业，一般情况下3-5环需气压进仓一次，如此高频率的气压作业，对气压舱及保压系统是个较大的考验.2．气压系统配置概述STEC盾构采用QY1750/0.45-5型双人闸气压过渡仓，气压平衡控制系统采用EMERSON 4159K型控制系统，地面两台10m?/m的KD5510电空压机与一台PUDD9-07柴油空压机。
盾构法开仓及气压作业技术规范
盾构法开仓及气压作业技术规范一、前言盾构法开仓及气压作业是现代隧道工程中常用的一种施工方法，它能够有效地节约人力和资源，并且对环境友好。
然而，盾构法开仓及气压作业也存在一定的安全风险，所以施工时需要严格遵守技术规范，以确保施工过程中的安全和有效性。
本文将对盾构法开仓及气压作业技术规范进行详细的介绍，以及相关的施工流程和安全措施。
二、盾构法开仓及气压作业技术规范1.盾构法开仓1.1盾构法开仓的定义盾构法开仓是指在盾构机前端，通过盾构机刀具切削地层，使盾构机顺利推进。
通常情况下，盾构法开仓需要配合泥水平衡盾构或压平机械盾构等工法一起使用。
1.2盾构法开仓的技术要求（1）开仓应根据地质条件和盾构机性能选择合适的切削方式和刀具类型。
（2）开仓时应密切关注盾构机的运行情况，及时调整参数以保证开仓的顺利进行。
（3）在开仓过程中，应加强对地层岩性和水文地质的监测，以保证开仓过程的安全性。
1.3盾构法开仓的施工流程（1）洞室标准化组装：在盾构法开仓前，需要对盾构机进行组装和检查，并且进行各项参数的调校。
（2）预备工作：确定施工现场环境并进行清理、脱水等预备工作。
（3）开始开仓：按照设计要求，采取合适的切削方式和刀具类型进行开仓作业。
（4）开仓监测：在开仓过程中需要对盾构机的运行情况以及地质条件进行实时监测。
（5）开仓结束：当盾构机完成开仓任务后，需要对产品进行检查并进行相应的记录。
2.气压作业2.1气压作业的定义气压作业是指在盾构法施工中，为了保证施工中的安全和通畅，对工作面实施气密封作业，以保证作业面内的气压和环境。
气压作业要求施工面保持一定的气压，同时不能影响施工作业。
2.2气压作业的技术要求（1）施工面的气密封性要求高，防止渗透和泄漏。
（2）气压作业的设备和材料要符合国家标准，并且需要经过检验合格。
（3）气密封作业所需的气体需要满足纯度、压力和流量的相关要求，确保施工场地的安全。
2.3气压作业的施工流程（1）气密封设备的安装：在施工现场进行气密封装置的安装，并且确保设备的正常运行。

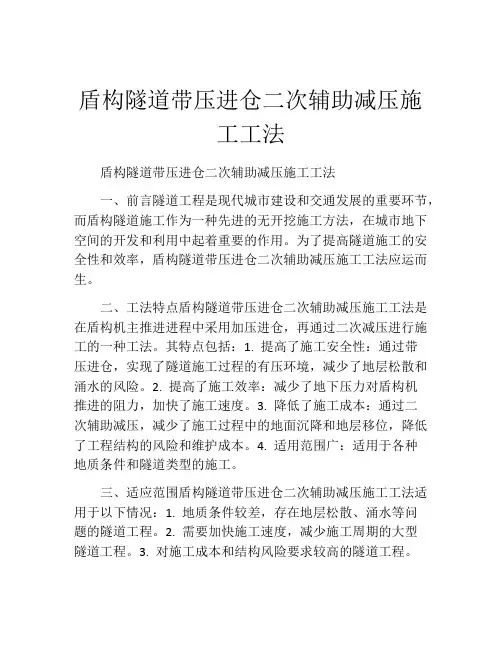

盾构隧道带压进仓二次辅助减压施工工法
盾构隧道带压进仓二次辅助减压施工工法盾构隧道带压进仓二次辅助减压施工工法一、前言隧道工程是现代城市建设和交通发展的重要环节，而盾构隧道施工作为一种先进的无开挖施工方法，在城市地下空间的开发和利用中起着重要的作用。
为了提高隧道施工的安全性和效率，盾构隧道带压进仓二次辅助减压施工工法应运而生。
二、工法特点盾构隧道带压进仓二次辅助减压施工工法是在盾构机主推进进程中采用加压进仓，再通过二次减压进行施工的一种工法。
其特点包括：1. 提高了施工安全性：通过带压进仓，实现了隧道施工过程的有压环境，减少了地层松散和涌水的风险。
2. 提高了施工效率：减少了地下压力对盾构机推进的阻力，加快了施工速度。
3. 降低了施工成本：通过二次辅助减压，减少了施工过程中的地面沉降和地层移位，降低了工程结构的风险和维护成本。
4. 适用范围广：适用于各种地质条件和隧道类型的施工。
三、适应范围盾构隧道带压进仓二次辅助减压施工工法适用于以下情况：1. 地质条件较差，存在地层松散、涌水等问题的隧道工程。
2. 需要加快施工速度，减少施工周期的大型隧道工程。
3. 对施工成本和结构风险要求较高的隧道工程。
工艺原理是通过带压进仓，控制盾构机前部压力，并在进出口通道设置辅助减压设备，以减少地层的变形和涌水。
具体措施包括：1. 加压进仓：在盾构机前部设置进仓，通过泥浆或水进行压力输入，形成有压环境，减少地层松散和涌水的风险。
2. 二次辅助减压：在隧道进口和出口设置相应的减压设备，通过泵水、释放压力等方式，逐步消除地层的压力，减少地面沉降和地层移位的风险。
3. 监测与调整：通过监测系统，对盾构机前部压力、地层变形等参数进行实时监测，并根据监测结果进行相应的调整和控制。
五、施工工艺盾构隧道带压进仓二次辅助减压施工工法的施工工艺包括以下阶段：1. 预施工准备：包括现场勘察、安全措施落实等。
2. 进场安装：安装盾构机和相关设备，并进行功能检测和调试。
3. 加压进仓：通过进仓和泵送压力介质，形成有压环境。
盾构隧道带压进仓二次辅助减压施工工法(2)
盾构隧道带压进仓二次辅助减压施工工法盾构隧道带压进仓二次辅助减压施工工法一、前言盾构隧道是现代城市建设中常用的地下工程形式，为了保证施工人员的安全，盾构隧道施工中需要采取正确的施工工法。
盾构隧道带压进仓二次辅助减压施工工法是一种常用的施工工法，本文将对此工法进行详细介绍。
二、工法特点盾构隧道带压进仓二次辅助减压施工工法通过合理利用施工生产过程中的压力，减小进仓阶段的压力波动，有效降低盾构隧道施工中的不良地质变形的危险性，提高施工效率和质量。
三、适应范围该工法适用于长距离、连续施工的盾构隧道工程，特别适用于地质条件较差、地下水位较高的地区。
四、工艺原理进仓是盾构隧道施工过程中压力转换的关键阶段。
盾构机在施工过程中往往会遇到地层变形、土压力突增等问题，容易导致进仓阶段发生意外。
带压进仓二次辅助减压施工工法通过在压力层与负压层之间设置压力传递装置，使负压层与环境负压层连接，降低进仓时的压力变化，减小施工风险。
五、施工工艺1. 压力传递装置的安装与调试：在进仓阶段设置压力传递装置，确保传递装置安全可靠，并进行调试。
2. 盾构机进仓：在传递装置的辅助作用下，盾构机顺利进入进仓段。
3. 二次减压施工：在进仓段，通过逐层减压的方式进行施工，保证施工过程中压力的稳定。
4. 施工完毕：施工完成后，逐渐恢复环境压力，保证安全脱困。
六、劳动组织盾构隧道带压进仓二次辅助减压施工工法需要配备受过专业培训的工人，具有丰富的施工经验和技能，能够协调各个施工阶段的工作。
七、机具设备该工法需要使用盾构机、压力传递装置、控制系统等机具设备，这些设备具有稳定性和可靠性，能够满足施工的需要。
八、质量控制在盾构隧道带压进仓二次辅助减压施工过程中，需要严格控制施工质量。
采取合适的施工方案，严格按照要求进行施工操作，并进行质量检测，确保施工质量符合设计要求。
九、安全措施施工过程中需要注意安全事项，特别是盾构隧道施工中的危险因素。
施工人员需严格遵守安全操作规程，戴好个人防护装备，确保施工安全。
泥水盾构在上软下硬复合地层气压开仓施工
泥水盾构在上软下硬复合地层气压开仓施工摘要：广州地区地质条件相当复杂，有河海沉积的软弱地层、冲洪积地层、风化残积地层、地质断裂带、高强度花岗岩及石灰岩等地质，在上软下硬复合地层中进行盾构施工，盾构机的刀盘刀具往往容易磨损严重，选择合适的时机进行对刀具检查和更换就成为盾构施工中一项无法回避的任务。
本文通过泥水盾构在上软下硬地层中气压开仓换刀的施工实例，对施工中采用优质泥浆、制作优质泥膜及进行保压试验等一系列施工措施进行合理安排，以顺利实现了气压开仓换刀作业，是泥水盾构隧道施工的一次重要突破。
关键词：泥水盾构、上软下硬地层、气压开仓1 工程概况广州地铁三号线延长线[龙~人]区间，掘进长度为1751.17m，穿越的地层主要通过砂层、粘土层及风化岩层等，采用泥水平衡盾构法施工。
右线盾构机原先计划在掘进至联络通道加固区后进行刀具更换，但盾构机掘进至342环（513m）时，由于左线盾构机在前方30m处停机开仓，且确定右线盾构机刀盘刀具磨损严重，为了保证两台盾构机拉开一定距离，又不耽误工期要求，决定在此处进行气压进仓更换刀具。
右线盾构机现处于上软下硬复合性地层中，埋深为10m，地下水位在3.5m位置处。
隧道上覆土层为杂填土、粉质粘土层、细砂层；隧道范围内为粉质粘土层、中砂层、强风化带、中风化带；隧道下部为中风化带。
盾构机正处106国道正下方，地面没有条件进行加固处理，在此种情况下决定采用气压进仓，保持开挖面土体稳定和气压稳定是气压开仓的关键因素，在开挖面形成泥膜对防止气体泄露和维持开挖面土体稳定，确保进仓作业人员人身安全和施工的顺利进行。
2 气压作业原理气压作业把盾构机泥水仓看成一个压力容器体，通过向其输入压缩空气，压力大于地下水压力和地层土水压力，使地下水逆向盾构机流动并使开挖面土体保持稳定。
盾构机顶部土体的自由水被挤出，形成一个竖向的通道，压缩空气从此通道泄出。
在压缩空气压力的作用下，地下水不断地被排走，该通道不断地扩大，在所溢出的空气量小于供给量之前，开挖面是稳定的。
复合顶进式微型盾构技术施工工法(2)
复合顶进式微型盾构技术施工工法一、前言复合顶进式微型盾构技术施工工法是一种在地下挖掘中采用微型盾构机进行隧道开挖的工法。
它结合了传统的盾构技术和顶进技术，有效地提高了施工效率，并且适用范围广泛。
二、工法特点1. 应用范围广泛：复合顶进式微型盾构技术适用于土质、岩石地层，以及在城市中的狭窄空间和复杂地质条件下的隧道施工。
2. 提高施工效率：该工法采用微型盾构机进行隧道开挖，相比传统的手工挖掘，可以大大提高施工效率。
3. 降低施工风险：复合顶进式微型盾构技术可以减少地表沉降和地下水涌入的风险，保证施工的安全性。
4. 减少对周围环境的影响：该工法对周围环境的破坏较小，对附近建筑物和地下管线等的干扰较小，对环境保护友好。
三、适应范围复合顶进式微型盾构技术适用于城市地铁、城市排水、城市供水以及其他地下隧道的施工，特别适用于狭窄空间和复杂地质条件。
四、工艺原理复合顶进式微型盾构技术的工艺原理是在微型盾构机挖掘土层的同时，在隧道前方进行爆破炸鼓作业，借助泥浆管道将爆炸产物排出，然后再使用微型盾构机进行顶进推进，完成隧道的开挖和支护。
五、施工工艺1. 施工准备：进行现场勘察和土层分析，确定施工方案，选取合适的微型盾构机和爆破炸鼓设备。
清理施工现场，搭建起必要的施工设施和防护措施。
2. 掘进和支护：使用微型盾构机进行土层的掘进，同时进行顶进爆破炸鼓作业。
在掘进过程中，及时进行土层的支护，并使用适当的材料进行固结。
3. 排渣处理：利用泥浆管道将爆炸产物和掘进的土层一同排出隧道，确保施工现场的清洁和安全。
4. 顶进推进：等到爆炸产物和土层排出后，使用微型盾构机进行顶进推进，同时进行支护。
顶进推进时需要注意与地质情况的配合和沉降控制。
六、劳动组织在复合顶进式微型盾构技术施工中，需要组织的劳动力包括盾构机操作工、爆破炸鼓操作工、土质分析工程师、防护工程师等。
七、机具设备复合顶进式微型盾构技术施工过程中需要使用的机具设备包括微型盾构机、爆破炸鼓设备、泥浆管道和支护材料等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
复合地层中盾构气压开仓辅助施工
工法
复合地层中盾构气压开仓辅助施工工法
一、前言复合地层中盾构气压开仓辅助施工工法是在盾构施工中应用的一种技术，通过控制潜望镜水平面上方的气压，解决了在复合地层中施工中的复杂问题。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点该工法的特点主要包括：1) 在复合地层中，通过气压开仓辅助施工，能够有效控制地层的沉降和变形，减少地层松动引起的不稳定因素；2) 施工过程中的气压开仓技
术能够提高施工进度，减少围岩稳定时间，进一步缩短工期；3) 相对于传统的盾构施工方式，该工法具有较低的施工风险
和安全隐患，同时也降低了施工成本。
三、适应范围该工法主要适用于复合地层中的盾构施工，特别是对于地下水位高，地层松散的情况下更具优势。
适应范围包括但不限于：软弱黏土、含水层、厚层软岩、断裂带等地质条件。
四、工艺原理气压开仓辅助施工工法的关键在于控制气压。
施工过程中，通过控制潜望镜上方的气压，形成气压开仓带，减少了地层的变形和沉降，并提高了围岩的稳定性。
同时，通过采取技术措施，加强围岩的支护，确保施工的安全和稳定。
五、施工工艺施工工艺主要包括以下几个阶段：勘察设计、设备安装、地下室开挖、围岩支护、土压平衡掘进、尾水处理、隧道衬砌、管片安装等。
每个阶段都有详细的施工步骤和注意事项。
六、劳动组织为了保证施工的顺利进行，需要合理组织劳动力，明确每个工种的岗位职责和协作关系。
同时，还需要制定详细的劳动组织方案，确保施工效率和质量。
七、机具设备该工法所需的机具设备主要包括盾构机、气压系统、围岩支护装置、尾水处理设备、隧道衬砌机械等。
每种机具设备都有其特点、性能和使用方法，需要根据具体工程的要求进行选择和配置。
八、质量控制为了确保施工质量达到设计要求，需要采取一系列的质量控制措施。
包括施工前的勘察设计、施工过程中的监测和检测，以及施工后的验收和评估。
九、安全措施在施工过程中，安全是首要考虑的因素。
需要根据工程特点制定详细的安全方案和应急预案，培训工作人员的安全意识，提供必要的个人防护装备，确保施工过程中的安全。
十、经济技术分析通过对该工法的施工周期、施工成本和使用寿命进行分析，可以评估和比较其经济效益。
根据实际工程的情况，可以选择合适的施工工法，以取得最佳的经济效益。
十一、工程实例通过实际工程实例的介绍和分析，可以更加具体地了解该工法的应用效果和优势。
可以选择一些成功的工程案例，介绍其施工过程和施工效果。
综上所述，复合地层中盾构气压开仓辅助施工工法是一种具有实用性和可行性的技术。
通过对其特点、工艺原理、施工工艺、质量控制和安全措施的详细介绍，可以为实际工程提供参考和指导。
而通过经济技术分析和工程实例的介绍，可以评估该工法的经济效益和应用前景。
