企业网络搭建与维护-实训七 基本网络配置与网络组件的安装
实训七基本网络配置与网络组件的安装一、实训目标：1、掌握基本网络配置的内容；2、掌握网络协议的安装及配置；3、掌握网络组件的安装方法；4、CP/IP协议的常规设置。
二、实训要求：1、实训环境：网卡若干张；计算机若干台；交换机几台；网线等。
2、实训重点：采用B类网络，以私有网段，固定IP的方式组建局域网，IP地址分配为172.16.1.学号，网关IP地址为172.16.0.1，子网掩码为255.255.255.0，首选DNS为202.103.0.117，备份DNS为202.103.0.68进行网络基本配置。
三、实训步骤：1、网络协议的安装与配置依据网络的类型安装与配置网络协议。
第一步：右击“网上邻居”图标，从弹出的快捷菜单中选择“属性”命令，打开“网络和拨号连接”窗口。
如图7-1所示。
图7-1图7-2第二步：鼠标右击“本地连接”图标，从弹出的快捷菜单中选择“属性”命令，打开“本地连接属性”对话框。
如图7-2所示。
第三步：在“此连接使用下列选定的组件”列表框中列出了目前系统中已安装过的网络组件，单击“安装”按钮，打开“请选择网络组件类型”对话框。
如图7-3所示。
图7-3图7-4第四步：在“单击要安装的网络组件类型”列表中选中“协议”选项，单击“添加”按钮，打开“选择网络协议”对话框。
如图7-4所示。
第五步：在“选择网络协议”对话框的“网络协议”列表框中列出了Windows 2000 Server提供的网络协议在当前系统中尚未安装的部分，双击欲安装的协议，或选中协议后单击“确定” 。
被选中的协议将会添加至“本地连接属性”列表中。
若用户需要安装列表中未提供的特殊网络通信协议可通过单击“选择网络协议”对话框中的“从磁盘安装”按钮从磁盘安装其他的网络协议组件。
第六步：安装Windows 2000 Server时已经默认安装了“Microsoft 网络的文件和打印机服务”。
系统还提供了其他类型的网络服务，用户可根据需要自行安装。
以便向网络中其他的用户提供优先级不同的网络服务。
第七步：添加网络服务与添加网络协议的方法基本相同，用户在“选择网络组件类型”对话框中选择“服务”选项，单击“添加”按钮，将打开“选择网络服务”对话框，对话框的“网络服务”列表中列出了Windows 2000 Server已经提供但当前系统中尚未安装的网络服务。
用户可双击欲安装的服务，或选中服务选项之后单击“确定”按钮来安装服务。
如图7-5所示图7-5第八步：“Microsoft Networks客户端”组件允许用户的计算机访问Microsoft网络上的资源（典型安装下默认安装）；“NetWare网关和客户端服务”组件允许用户的计算机不用运行NetWare客户端软件就可以访问NetWare服务器。
第九步：用户添加、配置网络客户组件，可在“选择网络组件类型”列表中选中“客户”选项，然后单击“添加”按钮。
如图7-6所示图7-6选择想要安装的客户组件，系统会在Windows 2000 Server的安装盘中寻找该组件的驱动程序。
若安装盘中没有包含更新的驱动程序，系统查找一段时间后将自动打开对话框由用户确定文件路径，如果用户确实有更新的驱动程序安装磁盘，或者是在其他位置含有驱动程序文件，用户可选择安装路径进行安装。
2、添加网络组件用户需要服务器系统启动某项管理或服务功能（例如，DHCP服务、Windows Internet 命名服务或网络监视功能）时，而操作系统时未安装这些网络组件。
用户便要为系统添加网络组件。
第一步：打开控制面板，运行“添加/删除程序”应用程序。
如图7-7所示图7-7第二步：选择“添加删除Windows组件”按钮，出现“Windows组件向导”对话框。
在对话框的“组件”列表框中列出了用户可以选择安装的网络组件。
如图7-8所示图7-8第三步：用户可以单击组件选项旁边的复选框确认安装该类组件。
如果用户选定某类组件后复选框显示为灰色，则表示系统只会安装该组件的一部分。
用户可以单击“详细信息”按钮或者双击该组件选项，打开该类组件的详细内容对话框具体选择安装某个子组件。
如图7-9所示。
图7-9第四步：选择组件后，单击“下一步”按钮，系统将自动在Windows 2000 Server的安装盘中查找安装组件所需的文件，如果用户未将安装光盘放入光盘驱动器中，系统将自动打开一个对话框，提示用户插入Windows 2000 Server安装光盘。
插入光盘后单击“确定”按钮，系统将自动对选择安装的网络组件进行安装配置。
3、配置TCP/IPWindows 2000 Server典型安装完成后，TCP/IP协议的参数会自动从DHCP获取。
如需要使用静态IP则需要对网卡进行配置。
（1）网卡IP址和子网掩码。
（2）本地IP路由器的IP地址。
（3）本计算机是否作为DHCP服务器。
（4）本计算机是否是WINS代理执行者。
（5）本计算机是否使用域名系统（DNS）。
（6）如果网络中有一个可用的WINS服务器，还必须知道它的IP地址，和DNS一样，可以配置多个WINS服务器。
4、TCP/IP常规设置第一步：在桌面上用鼠标右击“网上邻居”图标，从打开的快捷菜单中选择“属性”命令，打开“网上邻居”窗口。
第二步：右击“本地连接”图标，从打开的快捷菜单中选择“属性”命令，打开“本地连接属性”对话框。
第三步：在“这个连接使用下列选定的组件”列表框中选定“Internet 协议（TCP/IP）”组件。
第四步：单击“属性”按钮，打开“Internet（TCP/IP）属性”设置对话框。
如图7-10所示图7-10第五步：用户根据本地计算机所在网络的具体情况，决定是否用网络中的动态主机配置协议（DHCP）提供IP地址和子网掩码。
如果是，就选定“自动获得IP地址”单选按钮，用户所在网络中的DHCP服务器将会自动租用一个IP地址给计算机。
如果不想通过DHCP服务器分配获取IP地址，则需要手工输入IP地址，选择“使用下面的IP地址”单选按钮。
第六步：如果用户选择手工输入IP地址，就需在“IP 地址”文本框里输入一个12位数字的IP地址。
网络上两个相同的IP地址会使两台计算机产生IP地址冲突，导致出现问题。
如图E5-11所示，本机输入的IP地址为172.16.1.252。
第七步：在“子网掩码”文本框里输入子网掩码。
这里本机输入的子网掩码为255.255.255.0（标准C类地址），子网掩码的输入也一定要保证其正确，否则本机有可能无法与其他用户通信。
第八步：在“默认网关”文本框里输入本地路由器或网桥的IP地址。
当用户计算机访问非本网段的计算机时，将转向网关作为出口。
第九步：如果用户可以从所在网络的服务器那里获得一个DNS服务器地址，则选择“自动获得DNS服务器地址”单选按钮。
第十步：如果用户的计算机不能从本地网络中获得一个DNS服务器地址或者用户为网络系统管理员，可以通过手工输入DNS服务器的地址。
这时用户需要选定“使用下面的DNS 服务器地址”单选按钮。
第十一步：在“首选DNS服务器”文本框中输入正确的数字地址。
这里本机输入的地址为202.103.0.117。
第十二步：在“备用DNS服务器”文本框中输入正确的备用DNS服务器地址。
该服务器是为保证在主DNS服务器无法正常工作时，能代替主服务器为客户机提供域名服务。
第十三步：如果用户希望为选定的网络适配器指定附加的IP地址和子网掩码或添加附加的网关地址的话，单击“高级”按钮，打开“高级TCP/IP设置”选项卡。
如图7-11所示图7-11图7-12第十四步：添加新的IP地址和子网掩码，单击“IP地址”选项区域中的“添加”按钮，打开“TCP/IP地址”对话框。
如图7-12所示第十五步：在“IP地址”和“子网掩码”文本框中输入新的地址，然后单击“添加”按钮，附加的IP地址和子网掩码将被添加到“IP地址”列表框中。
用户最多可以指定5个附加IP地址和子网掩码，这对于包含多个逻辑IP网络进行物理连接的系统是非常有用的。
第十六步：如果用户希望对已经指定的IP地址和子网掩码进行编辑的话，单击“IP地址”选项区域中的“编辑”按钮打开“TCP/IP地址”对话框。
第十七步：对话框中的“IP地址”和“子网掩码”文本框中将显示用户曾经配置的IP 地址和子网掩码，而且还处于可编辑状态，用户可以对原有的IP地址和子网掩码进行任意编辑。
然后单击“确定”按钮以使修改生效。
第十八步：在对话框的“默认网关”选项区域中，用户可以对已有的网关地址进行编辑和删除，或者添加新的网关地址。
对于多个网关，还要指定每个网关的优先权，通过调整IP地址在列表中的上、下位置就可相应地使它具有较高或较低的优先权。
Windows 2000 Server首先使用第一个（顶上）网关地址，如果不行接下来向下依次查找网关地址，直到它找到一个服务于信宿地址的网关为止。
第十九步：在对话框的“IP设置”选项卡的“接口跃点数”文本框中，用户可以输入或修改相应数值。
该数值是用来设置网关的接口指标以实现网络连接的。
如果在“默认网关”列表框中有多个网关选项，则系统会自动启用接口跃点数值最小的一个网关，默认情况下接口跃点数值为1。
第二十步：在对话框的“默认网关”列表框中，选定一个网关选项，单击“编辑”按钮，打开“TCP/IP网关地址”对话框。
在该对话框中，用户可以同时对网关和接口跃点数的数值进行修改，然后单击“确定”按钮以使修改生效。
如图7-13所示图7-13四、实训总结本实训重点介绍了网络组件的安装方法以及TCP/IP协议的常规设置。
五、实训作业1、如何添加WEB服务器和FTP服务器？2、如何添加多个DNS地址和多个网关地址？。
《企业网络搭建与维护》实训大纲
《企业网络搭建与维护》实训大纲一、实训的性质、目的及任务本课程属于《企业网络搭建与维护》课程课内实验，是计算机专业的重要实践课程。
通过实验掌握常见网络接口及线缆的基本特性和网络工程的主要设计技术，包括VLAN路由、路由协议配置、访问控制列表配置、NAT配置和防火墙的设计；使学会TCP/IP网络的调试方法及一些实用命令的使用以及网络设计实践，为学生以后的日常工作打下基础，培养学生的实际职业能力。
二、适用专业：计算机应用、计算机网络技术三、实训环境锐捷公司的交换机、路由器、防火墙、计算机、Windows操作系统软件。
五、教法及教学要求1、以任务为导向，通过项目实现局域网的技术；2、以实例为主线，将操作技能的讲解贯穿于实例中；3、边讲边示范，通过同步操作，使学生做到即学即练。
4、学生掌握网络工程的基本技术，学会组建简单的局域网。
六、考核方式及评分办法：通过实践完成指定项目。
学生在实验前应该认真准备实验，根据实验讲义和课堂上学到的知识写出实验预习报告，然后进行实验并撰写实验报告，教师据此评出实验成绩。
评分细则：1、参加实验： 10分2、完成实验报告： 30分3、完成所要求的设计 30分4、正确进行操作并回答问题 30分该课程期末总成绩中实验总成绩所占比例不低于80%，实验成绩不合格者，该课程成绩不能通过。
七、推荐实训指导书：1、《企业网络搭建与维护》实训指导书2、《计算机网络实战教程》张力、安渊主编ISBN 987－7－113－14335－03、《中小型网络构建与管理》（第1册、第2册）、汪双顶、韩立凡ISBN 978-7-04-020656-2、ISBN 978-7-04-020660-9。

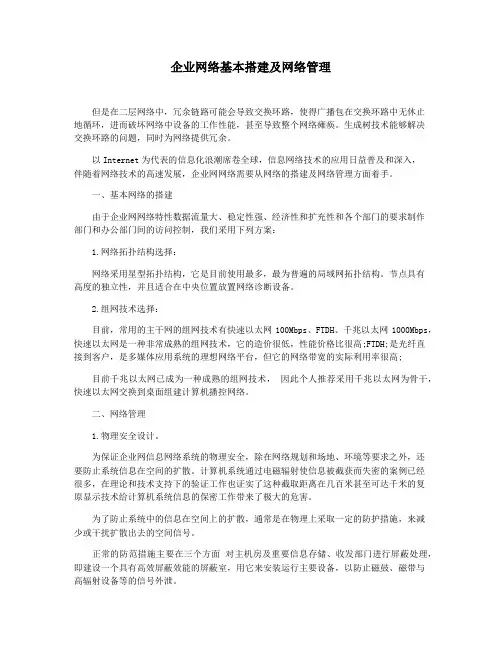

企业网络基本搭建及网络管理
企业网络基本搭建及网络管理但是在二层网络中，冗余链路可能会导致交换环路，使得广播包在交换环路中无休止地循环，进而破坏网络中设备的工作性能，甚至导致整个网络瘫痪。
生成树技术能够解决交换环路的问题，同时为网络提供冗余。
以Internet为代表的信息化浪潮席卷全球，信息网络技术的应用日益普及和深入，伴随着网络技术的高速发展，企业网网络需要从网络的搭建及网络管理方面着手。
一、基本网络的搭建由于企业网网络特性数据流量大、稳定性强、经济性和扩充性和各个部门的要求制作部门和办公部门间的访问控制，我们采用下列方案：1.网络拓扑结构选择：网络采用星型拓扑结构，它是目前使用最多，最为普遍的局域网拓扑结构。
节点具有高度的独立性，并且适合在中央位置放置网络诊断设备。
2.组网技术选择：目前，常用的主干网的组网技术有快速以太网100Mbps、FTDH、千兆以太网1000Mbps，快速以太网是一种非常成熟的组网技术，它的造价很低，性能价格比很高;FTDH;是光纤直接到客户，是多媒体应用系统的理想网络平台，但它的网络带宽的实际利用率很高;目前千兆以太网已成为一种成熟的组网技术，因此个人推荐采用千兆以太网为骨干，快速以太网交换到桌面组建计算机播控网络。
二、网络管理1.物理安全设计。
为保证企业网信息网络系统的物理安全，除在网络规划和场地、环境等要求之外，还要防止系统信息在空间的扩散。
计算机系统通过电磁辐射使信息被截获而失密的案例已经很多，在理论和技术支持下的验证工作也证实了这种截取距离在几百米甚至可达千米的复原显示技术给计算机系统信息的保密工作带来了极大的危害。
为了防止系统中的信息在空间上的扩散，通常是在物理上采取一定的防护措施，来减少或干扰扩散出去的空间信号。
正常的防范措施主要在三个方面对主机房及重要信息存储、收发部门进行屏蔽处理，即建设一个具有高效屏蔽效能的屏蔽室，用它来安装运行主要设备，以防止磁鼓、磁带与高辐射设备等的信号外泄。
网络构建与维护完成整个网络的搭建及配置
网络构建与维护完成整个网络的搭建及配置(总8页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--网络设备部分网络分为三个部分：总公司网络、INTERNET网、分公司网络，本次试验的任务即是完成整个网络的搭建及配置。
网络结构的拓扑图如下所示（所用IP地址全部为 192.学号开头的IP地址），请按照需求在Packet tracer上完成相关设备的安装与配置。
技术要求一、公司总部网络1．按照拓扑图所示连接好相应的设备；2．根据公司职能划分，总公司内部有2个子网Vlan10、Vlan20，各子网的链接情况及各自的终端数已经列举在拓扑图上，现给定网络（x为学号），根据需求，给各网络分配IP地址；PC1、2、3、4四台用户机的IP地址和网关请按子网划分自行分配，要求同Vlan的机器能访问本子网的所有机器且能访问Internet。
Switch>enSwitch#vlan datSwitch#vlan databaseSwitch(vlan)#vlan 10Switch(vlan)#vlan 20Switch(vlan)#exitSwitch#conf tSwitch(config)#host CoreACoreA(config)#interface range fastEthernet 0/5-10CoreA(config-if-range)#switchport access vlan 10CoreA(config-if-range)#exitCoreA(config)#interface range fastEthernet 0/11-20CoreA(config-if-range)#switchport access vlan 20CoreA(config-if-range)#exitSwitch>enSwitch#vlan datSwitch#vlan databaseSwitch(vlan)#vlan 10Switch(vlan)#vlan 20Switch(vlan)#exitSwitch#conf tSwitch(config)#host CoreBCoreB(config)#interface range fastEthernet 0/5-10CoreB(config-if-range)#switchport access vlan 10CoreB(config-if-range)#exitCoreB(config)#interface range fastEthernet 0/11-20CoreB(config-if-range)#switchport access vlan 20CoreB(config-if-range)#exit3．为了提高核心交换机之间数据通信的带宽，交换机Core A、Core B之间用二条数据线做一个链路聚合。
《计算机组装与维护项目教程》项目七组建与配置网络
《计算机组装与维护项目教程》项目七组建与配置网络网络是计算机系统中非常重要的一部分，它连接了各个计算机并实现了信息传输和资源共享。
在计算机组装与维护项目中，学习如何组建和配置网络是必不可少的一环。
本教程将介绍网络组建的基本步骤和常见问题的解决方案。
一、网络组建步骤1.设计网络拓扑结构：根据需求和预算，确定网络的拓扑结构，包括网络设备的布置和连接方式。
常见的网络拓扑结构有星型、总线型和环形等。
2.选购网络设备：根据网络拓扑结构设计的需求，选购适合的网络设备，包括交换机、路由器、网络线缆等。
3.安装网络设备：按照制定的网络拓扑结构，将选购的网络设备逐一安装到相应的位置上，并确保设备连接正确、固定牢固。
4.网络设备配置：对安装的网络设备进行配置，包括设置IP地址、子网掩码、网关等。
配置完成后，各个设备之间应能相互通信。
5. 测试网络连接：通过ping命令测试各个设备之间的网络连接情况，确保网络正常运行。
二、常见问题解决方案1.IP地址冲突：当两台或多台设备使用相同的IP地址时，会导致网络连接异常。
解决方法是修改IP地址，确保每台设备拥有独立的IP地址。
2.网络设备故障：如果一些网络设备无法正常工作，可以先检查其电源是否正常，然后查看设备是否连接正确。
如果问题仍未解决，可以尝试重启设备或进行软件升级。
3.网络速度慢：网络速度慢可能是由于带宽不足、设备负载过大或网络线路不稳定所致。
可以通过增加带宽、升级设备或检查网络线路来改善网络速度。
4.网络安全问题：为了保护网络的安全，可以设置访问控制列表（ACL）来限制网络访问，使用防火墙来过滤无效流量，并定期更新设备的安全补丁。
三、注意事项1.在网络组建过程中，应确保选购的网络设备能够满足预期的需求，包括带宽、QoS、可靠性等方面。
2.安装网络设备时，应注意设备连接正确、电源正常，并确保设备处于稳定的工作环境中，避免过热和潮湿等情况。
3.网络设备配置时，应仔细阅读设备的使用手册，了解其配置方法和注意事项。
网络配置与维护综合实训
网络配置与维护综合实训
简介
本文档旨在介绍网络配置与维护综合实训的相关内容，其中包括实训的目的、实训的步骤以及实训的要求。
目的
网络配置与维护综合实训的目的是让学生通过实际操作，掌握网络配置和维护的基本知识和技能。
通过此实训，学生可以深入了解网络配置的步骤和要点，掌握网络设备的维护方法，提高网络的可靠性和安全性。
步骤
1. 实训前准备：在进行实训之前，需要准备好实验所需的设备和软件。
确保网络设备的正常运行，安装必要的配置工具和软件。
2. 网络配置：根据实际需求，配置网络设备的IP地址、子网掩码、网关等信息。
采用合适的网络拓扑结构，设置好网络设备之间的连接、路由等。
3. 网络维护：定期检查网络设备的运行状态，保证设备的正常运行。
及时处理网络故障和问题，确保网络的稳定性和可用性。
对网络设备进行升级和补丁安装，提高网络的安全性。
4. 实训总结：实训结束后，对实训过程进行总结和评估。
分析实训中遇到的问题和难点，提出改进意见，以便更好地进行下一次实训。
要求
- 学生需要具备一定的网络基础知识和技能，在实训开始前需要进行相关的研究和复。
- 实训过程中要严格按照实训指导书和安全规范进行操作，确保实训的安全性和有效性。
- 学生需要积极参与实训，主动解决实训过程中遇到的问题，并与其他学生进行合作和交流。
- 实训结束后，学生需要及时提交实训报告，对实训过程和结果进行总结和评价。
以上是关于网络配置与维护综合实训的相关内容。
通过深入的实训，学生可以提升自己的网络配置和维护能力，为将来的工作打下良好的基础。
网络构建与维护-完成整个网络的搭建及配置
网络设备部分网络分为三个部分：总公司网络、INTERNET网、分公司网络，本次试验的任务即是完成整个网络的搭建及配置。
网络结构的拓扑图如下所示（所用IP地址全部为 192.学号开头的IP地址），请按照需求在Packet tracer上完成相关设备的安装与配置。
技术要求一、公司总部网络1．按照拓扑图所示连接好相应的设备；2．根据公司职能划分，总公司内部有2个子网Vlan10、Vlan20，各子网的链接情况及各自的终端数已经列举在拓扑图上，现给定网络192.x.y.z/24（x为学号），根据需求，给各网络分配IP地址；PC1、2、3、4四台用户机的IP地址和网关请按子网划分自行分配，要求同Vlan的机器能访问本子网的所有机器且能访问Internet。
Switch>enSwitch#vlan datSwitch#vlan databaseSwitch(vlan)#vlan 10Switch(vlan)#vlan 20Switch(vlan)#exitSwitch#conf tSwitch(config)#host CoreACoreA(config)#interface range fastEthernet 0/5-10CoreA(config-if-range)#switchport access vlan 10CoreA(config-if-range)#exitCoreA(config)#interface range fastEthernet 0/11-20CoreA(config-if-range)#switchport access vlan 20CoreA(config-if-range)#exitSwitch>enSwitch#vlan datSwitch#vlan databaseSwitch(vlan)#vlan 10Switch(vlan)#vlan 20Switch(vlan)#exitSwitch#conf tSwitch(config)#host CoreBCoreB(config)#interface range fastEthernet 0/5-10CoreB(config-if-range)#switchport access vlan 10CoreB(config-if-range)#exitCoreB(config)#interface range fastEthernet 0/11-20CoreB(config-if-range)#switchport access vlan 20CoreB(config-if-range)#exit3．为了提高核心交换机之间数据通信的带宽，交换机Core A、Core B之间用二条数据线做一个链路聚合。
网络管理实训课程学习总结配置和管理企业网络基础设施
网络管理实训课程学习总结配置和管理企业网络基础设施近年来，随着互联网技术的不断发展和应用的广泛普及，网络管理成为了企业发展的重要环节。
网络管理实训课程为我提供了宝贵的机会，让我深入了解并学习了配置和管理企业网络基础设施的重要知识和技能。
在课程的学习过程中，我深刻认识到了网络管理的重要性，掌握了一系列关键的技术与工具，并且对于企业网络基础设施的配置和管理有了更深入的理解和实践经验。
首先，在网络管理实训课程中，我学习了企业网络基础设施的配置和规划。
配置和规划是一个网络建设的基础，它需要考虑到企业的规模、业务需求以及安全性等因素。
通过课程中的案例分析和实际操作，我了解了不同网络设备的功能和特点，掌握了如何进行网络拓扑图的设计和IP地址的规划。
同时，我也学习到了如何根据企业的实际需求，选配和配置合适的交换机、路由器等网络设备，提高网络的稳定性和性能。
其次，网络安全是企业网络管理中一个至关重要的方面。
网络管理实训课程让我了解到了网络安全的概念和基本原则，并学习了一些常用的网络安全技术和工具。
我学习了如何设置防火墙、入侵检测系统以及虚拟专用网络等安全机制，保护企业网络免受恶意攻击和数据泄露的威胁。
在实践操作中，我学会了利用网络安全工具进行漏洞扫描和安全事件响应，及时发现和解决潜在的安全问题，提高了网络的安全性和可靠性。
此外，网络监控与管理是确保企业网络正常运行的关键环节。
在网络管理实训课程中，我学习了如何使用网络监控工具对企业网络进行实时监测和故障排除。
通过监控网络设备、流量和应用程序等关键指标，我能够及时发现和解决网络故障，并优化网络资源的分配和使用。
此外，我还学习到了如何进行网络设备的远程管理和配置，提高了网络管理的效率和灵活性。
总结起来，在网络管理实训课程中，我通过理论学习和实践操作，全面了解了配置和管理企业网络基础设施的流程和方法。
我掌握了网络配置与规划、网络安全和网络监控与管理等方面的关键知识和技能。
网络设置配置实训报告
一、实训目的本次实训的主要目的是让学生掌握计算机网络的基本设置和配置方法，提高网络管理能力。
通过实训，使学生能够熟练运用网络设备，实现网络资源的合理分配，确保网络系统的正常运行。
二、实训内容1. 网络设备连接（1）根据实验要求，将交换机、路由器、服务器等网络设备进行物理连接。
（2）检查网络设备连接是否正确，确保各个设备之间的连接稳定。
2. IP地址规划（1）根据实验要求，规划网络IP地址段。
（2）使用命令行或图形界面工具，为各个网络设备配置IP地址、子网掩码、默认网关等参数。
3. 交换机配置（1）配置交换机的基本参数，如设备名、描述等。
（2）配置VLAN，实现网络隔离。
（3）配置端口镜像，监控网络流量。
（4）配置端口安全，防止恶意攻击。
4. 路由器配置（1）配置路由器的基本参数，如设备名、描述等。
（2）配置静态路由，实现不同网络之间的通信。
（3）配置OSPF协议，实现动态路由。
（4）配置NAT，实现内网访问外网。
5. 服务器配置（1）配置服务器的基本参数，如设备名、描述等。
（2）配置DHCP服务器，实现自动分配IP地址。
（3）配置DNS服务器，实现域名解析。
（4）配置FTP服务器，实现文件传输。
6. 安全配置（1）配置防火墙，阻止恶意攻击。
（2）配置访问控制列表（ACL），限制用户访问权限。
（3）配置入侵检测系统（IDS），监测网络异常。
三、实训步骤1. 准备实验环境，包括网络设备、网线、电源等。
2. 根据实验要求，连接网络设备，并检查连接是否正确。
3. 规划网络IP地址段，为各个设备配置IP地址、子网掩码、默认网关等参数。
4. 配置交换机，实现VLAN隔离、端口镜像、端口安全等功能。
5. 配置路由器，实现静态路由、动态路由、NAT等功能。
6. 配置服务器，实现DHCP、DNS、FTP等功能。
7. 配置防火墙、ACL、IDS等安全策略，确保网络安全。
8. 进行网络测试，验证配置是否正确，确保网络正常运行。
计算机组装与维修实训教程 实训7 局域网的组建
谢谢
THANKS FOR YOUR ATTENTION
7.2 实训准备
1．必备工具 在组建局域网前，还需要一些必备的工具，以便顺利组建局域网。 1）十字螺钉旋具：主要用于安装网卡和安装或拆卸螺钉。 2）网线钳一把：用于压制水晶头，制作网线时用。 3）网线测试仪一台：用于测试制作的网线是否合格。 2．必备器材 1）双绞线电缆，长度根据实际情况而定。 2）RJ-45水晶头4～6只。 3）集线器1台，无线路由器1台。 4）网卡两块。 5）计算机2台，每组1台用于分组实验。 3．实训环境 1）干净的工作台：为了实验方便，组建局域网过程最好是在一个高度适当、面积宽敞的台面上进行。 2）电源插座。 3）Windows Vista操作系统。 4．实验分组 每组2～3人，根据本实验的需要，各组之间要紧密配合，待网络组建成功后需测试是否可以访问对 方。
7.3 制作网线与安装网卡
7.3.1 制作网线前知识准备 1．双绞线 常见的双绞线有3类线、5类线和超5类线，以及最新的6类线。为了适应高速网络数据传输要 求，一般用户选择5类以上的双绞线就可满足要求。 2．同轴电缆 同轴电缆是指内外由相互绝缘的同心导体构成的电缆，分为粗细两种。 3．光缆 局域网中可使用单模和多模光缆，常用的光缆有六芯光纤和四芯光纤。 4．网线的线序 网线内部由8根导线组成，在制作网线时，线序排列一般采用EIA/TIA-568B或EIA/TIA-568A 两种标准，网线的连接方法见表7-1
表7-1 EIA/TIA-568B和EIA/TIA-568A标准
标准
1
2
3
4
5
6
பைடு நூலகம்
7
8
EIA/TIA-568A
白绿
绿
白橙
网络安装与维护实训报告
对等网络的组建一、实训目的①熟悉对等网的组建②熟悉Win2000网络环境及相应的网络服务二、实训步骤1、实训前的准备A)设备的准备在实训之前准备一些必需的设备，如计算机、网卡和网络软件等。
B)数据的准备数据准备包括拟定计算机和打印机的名称、网卡的类型及参数与所使用的协议及其参数。
C)物理连接关闭计算机的电源，打开计算机的机箱，将网卡插入适当的扩展槽中，拧紧螺丝钉，再重新安装好机箱盖。
利用带RJ-45头的双绞线将各计算机一端网卡连接到交换机上，将打印机连接到计算机1上。
2、添加网络组件A)安装网络适配器B)添加网络协议：TCP/IP协议（将IP地址设在同一子网内）3、标识计算机在“网络”对话框中，单击“标识”选项卡，输入计算机名、工作组名（对等网内工作组名相同），计算机说明可默认。
标识计算机4、设置可共享的网络资源5、TCP/IP协议的安装和配置（1）通过控制面板网络选项，添加TCP/IP协议从控制面板选中“网络”双击，如果在网络组件中没有发现“TCP/IP”兼容协议，则需要点击“添加”，然后双击对话框中的“协议”。
在左边厂商中选择“Microsoft”，右边网络协议里选择“TCP/IP”，然后按“确定”。
在网络组件中增加了“TCP/IP”兼容协议，按“确定”。
（2）TCP/IP协议的配置打开“本地连接属性”，选择“Internet协议（TCP/IP）”，然后再单击“属性”按钮。
出现“Internet协议（TCP/IP）属性”对话框。
在该对话框中，选择“使用下面的IP地址”单选框，在IP地址框中输入相应的IP地址和子网掩码，然后单击“确定”返回按钮。
6、网络连通性测试方法：（1）观察集线器和网卡状态指示灯的变化将网线一端插入集线器的RJ45端口，一端插入网卡的RJ45端口，这时观察端口边的指示灯变化情况。
如果指示灯亮，表明网络连接正常；如果指示灯亮，并且闪，表明这时有数据传输。
（2）利用高层命令和软件（如ping命令等）网络连通性测试三、思考题（1）连接在同一网段上的计算机，如果有两台或两台以上的计算机使用相同的IP地址，会出现什么情况？答：系统会提示：您的IP有冲突。
