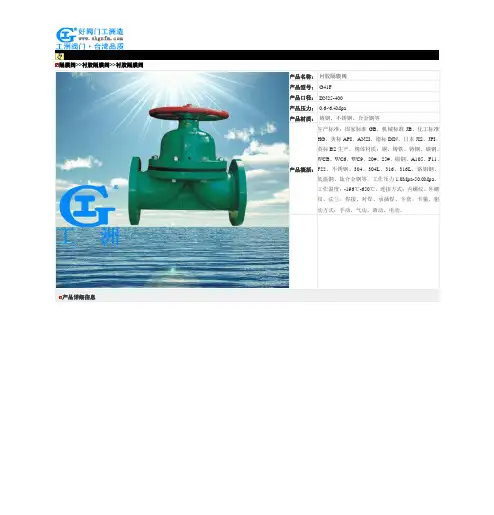

衬氟隔膜阀-G41F46衬氟隔膜阀

衬氟隔膜阀-G41F46衬氟隔膜阀
衬氟隔膜阀-G41F46衬氟隔膜阀

隔膜阀>>衬氟隔膜阀>>衬氟隔膜阀产品详细信息

<<阀门采购流程及注意事项>>:

1、询价应当找专业符合阀门产品的厂家,尽量找有实力的品牌或合作过的厂家,避免技术不成熟、价格昂贵、质量不过关、货期时间长。

2、提供准确详细的产品询价内容,最好提供设计院的图纸或相关资料。

3、寻找两到三家企业报价最为对比,并了解是否符合产品相关要求。

4、跟厂家确认质量达标问题、增值税发票问题、运费问题、包装方式问题、货期问题。

5、将准确的询价单及图纸提交给专业技术人员进行确认。

6、采购前先检查供应商的资质、产品检验报告、相关案例等。

7、下单时检查合同内的事项是否有跟变及是否符合要求,避免照成后续一些不必要的问题出现。

8、收到阀门后注意检查是否有合格书、标牌、质保书、检验报告、保修卡、产品说明书。

9、检查产品在适合在运输过程中照成损坏,是否有明显的质量问题。

<<阀门的分类>>

阀门的用途广泛,种类繁多,分类方法也比较多。总的可分两大类:

第一类自动阀门:依靠介质(液体、气体)本身的能力而自行动作的阀门。如止回阀、安全阀、调节阀、疏水阀、减压阀等。第二类驱动阀门:借助手动、电动、液动、气动来操纵动作的阀门。如闸阀,截止阀、节流阀、蝶阀、球阀、旋塞阀等。

此外,阀门的分类还有以下几种方法:

一、按结构特征,根据关闭件相对于阀座移动的方向可分:

1.截门形:关闭件沿着阀座中心移动,如图1—1所示。

2.闸门形:关闭件沿着垂直阀座中心移动,如图1—2所示。

3.旋塞和球形:关闭件是柱塞或球,围绕本身的中心线旋转,如图1—3所示。4.旋启形;关闭件围绕阀座外的轴旋转,如图1—4所示。

5.碟形:关闭件的圆盘,围绕阀座内的轴旋转,如图1—5所示。

6.滑阀形:关闭件在垂直于通道的方向滑动,如图1—6所示。

二、按用途,根据阀门的不同用途可分:

1.开断用:用来接通或切断管路介质,如截止阀、闸阀、球阀、蝶阀等。

2.止回用:用来防止介质倒流,如止回阀。

3.调节用:用来调节介质的压力和流量,如调节阀、减压阀。

4.分配用:用来改变介质流向、分配介质,如三通旋塞、分配阀、滑阀等。5.安全阀:在介质压力超过规定值时,用来排放多余的介质,保证管路系统及设备安全,如安全阀、事故阀。

6.他特殊用途:如疏水阀、放空阀、排污阀等。

三、按驱动方式,根据不同的驱动方式可分:

1.手动:借助手轮、手柄、杠杆或链轮等,有人力驱动,传动较大力矩时,装有蜗轮、齿轮等减速装置。

2.电动:借助电机或其他电气装置来驱动。

3.液动:借助(水、油)来驱动。

4.气动;借助压缩空气来驱动。

四、按压力,根据阀门的公称压力可分:

1.真空阀:绝对压力<0.1Mpa即760mm汞柱高的阀门,通常用mm汞柱或mm 水柱表示压力。

2.低压阀:公称压力PN≤1.6Mpa的阀门(包括PN≤1.6MPa的钢阀)

3.中压阀:公称压力PN2.5—6.4MPa的阀门。

4.高压阀:公称压力PN10.0—80.0MPa的阀门。

5.超高压阀:公称压力PN≥100.0MPa的阀门。

五、按介质的温度分,根据阀门工作时的介质温度可分:

1.普通阀门:适用于介质温度-40℃~425℃的阀门。

2.高温阀门:适用于介质温度425℃~600℃的阀门。

3.耐热阀门:适用于介质温度600℃以上的阀门。

4.低温阀门:适用于介质温度-40℃~-150℃的阀门。

5.超低温阀门:适用于介质温度-150℃以下的阀门。

六、按公称通径分,根据阀门的公称通径可分:

1.小口径阀门:公称通径DN<40mm的阀门。

2.中口径阀门:公称通径DN50~300mm的阀门。

3.大口径阀门:公称通径DN350~1200mm的阀门。

4.特大口径阀门:公称通径DN≥1400mm的阀门。

七、按与管道连接方式分,根据阀门与管道连接方式可分;

1.法兰连接阀门:阀体带有法兰,与管道采用法兰连接的阀门。

2.螺纹连接阀门:阀体带有内螺纹或外螺纹,与管道采用螺纹连接的阀门。3.焊接连接阀门:阀体带有焊口,与管道采用焊接连接的阀门。

4.夹箍连接阀门:阀体上带有夹口,与管道采用夹箍连接的阀门。

5.卡套连接阀门:采用卡套与管道连接的阀门。

10、一些高压、腐蚀介质及特种阀门产品,应当送往当地检验检测所进行检查。

<<采购前阀门选型的步骤和依据>>:

在流体管道系统中,阀门是控制元件,其主要作用是隔离设备和管道系统、调节流量、防止回流、调节和排泄压力。由于管道系统选择最适合的阀门显得非常重要,所以,了解阀门的特性及选择阀门的步骤和依据也变得至关重要起来。

阀门行业到目前为止,已能生产种类齐全的闸阀、截止阀、节流阀、旋塞阀、球阀、电动阀、隔膜阀、止回阀、安全阀、减压阀、蒸汽疏水阀和紧急切断阀等12大类、3000多个型号、4000多个规格的阀门产品;最高工作压力为600MPa,最大公称通径达5350mm,最高工作温度为1200℃,最低工作温度为-196℃,适用介质为水、蒸汽、油品、天然气、强腐蚀性介质(如浓硝酸、中浓度硫酸等)、易燃介质(如笨、乙烯等)、有毒介质(如硫化氢)、易爆介质及带放射性介质(金属钠、-回路纯水等)。

阀门承压件材质铸铜、铸铁、球墨铸铁、高硅铸铁、铸钢、锻钢、高、低合金钢、不锈耐酸钢、哈氏合金、因科镍尔、蒙乃尔合金、双相不锈钢、钛合金等。并且能够生产各种电动、气动、液动阀门驱动装置。面对如此众多的阀门品种和如此复杂的各种工况,要选择管道系统最适合安装的阀门产品,我以为,首先应了解阀门的特性;其次应掌握选择阀门的步骤和依据;再者应遵循选择阀门的原则。

1.阀门的特性一般有两种,使用特性和结构特性。

使用特性:它确定了阀门的主要使用性能和使用范围,属于阀门使用特性的有:阀门的类别(闭路阀门、调节阀门、安全阀门等);产品类型(闸阀、截止阀、蝶阀、球阀等);阀门主要零件(阀体、阀盖、阀杆、阀瓣、密封面)的材料;阀门传动方式等。结构特性:它确定了阀门的安装、维修、保养等方法的一些结构特性,属于结构特性的有:阀

门的结构长度和总体高度、与管道的连接形式(法兰连接、螺纹连接、夹箍连接、外螺纹连接、焊接端连接等);密封面的形式(镶圈、螺纹圈、堆焊、喷焊、阀体本体);阀杆结构形式(旋转杆、升降杆)等。

2.选择阀门的步骤和依据大体如下:

⑴选择步骤

1. 明确阀门在设备或装置中的用途,确定阀门的工作条件:适用介质、工作压力、工作温度等等。

2. 确定与阀门连接管道的公称通径和连接方式:法兰、螺纹、焊接等。

3. 确定操作阀门的方式:手动、电动、电磁、气动或液动、电气联动或电液联动等。

4. 根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料:灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。

5. 确定阀门的型式:闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。

6. 确定阀门的参数:对于自动阀门,根据不同需要先确定允许流阻、排放能力、背压等,再确定管道的公称通径和阀座孔的直径。

7. 确定所选用阀门的几何参数:结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。

8. 利用现有的资料:阀门产品目录、阀门产品样本等选择适当的阀门产品。

⑵选择阀门的依据在了解掌握选择阀门步骤的同时,还应进一步了解选择阀门的依据。

1. 所选用阀门的用途、使用工况条件和操纵控制方式。

2. 工作介质的性质:工作压力、工作温度、腐蚀性能,是否含有固体颗粒,介质是否有毒,是否是易燃、易爆介质,介质的黏度等等。

3. 对阀门流体特性的要求:流阻、排放能力、流量特性、密封等级等等。

4. 安装尺寸和外形尺寸要求:公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。(在选定参数时应注意:如果阀门要用于控制目的,必须确定如下额外参数:操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。)根据上述选择阀门的依据和步骤,合理、正确地选择阀门时还必须对各种类型阀门的内部结构进行详细了解,以便能对优先选用的阀门做出正确的抉择。管道的最终控制是阀门。阀门启闭件控制着介质在管道内的流束方式,阀门流道的形状使阀门具备一定的流量特性,在选择管道系统最适合安装的阀门时必须考虑到这一点。

如下为选择阀门应遵循的原则:

⑴截止和开放介质用的阀门流道为直通式的阀门,其流阻较小,通常选择作为截止和开放介质用的阀门。向下闭合式阀门(截止阀、柱塞阀)由于其流道曲折,流阻比其他阀门高,故较少选用。在允许有较高流阻的场合,可选用闭合式阀门。

⑵控制流量用的阀门通常选择易于调节流量的阀门作为控制流量用。向下闭合式阀门(如截止阀)适于这一用途,因为它的阀座尺寸与关闭件的行程之间成正比关系。旋转式阀门(旋塞阀、蝶阀、球阀)和挠曲阀体式阀门(夹紧阀、隔膜阀)也可用于节流控制,但通常只能在有限的阀门口径范围内适用。闸阀是以圆盘形闸板对圆形阀座口做横切运动,它只有在接近关闭位置时,才能较好地控制流量,故通常不用于流量控制。

⑶换向分流用的阀门根据换向分流的需要,这种阀门可有三个或更多的通道。旋塞阀和球阀较适用于这一目的,因此,大部分用于换向分流的阀门都选取这类阀门中的一种。但是在有些情况下,其他类型的阀门,只要把两个或更多个阀门适当地相互连接起来,也可作换向分流用。

⑷带有悬浮颗粒的介质用阀门当介质中带有悬浮颗粒时,最适于采用其关闭件沿密封面的滑动带有擦拭作用的阀门。如果关闭件对阀座的来回运动是竖直的,那末就可能夹持颗粒,因此这种阀门除非密封面材料可以允许嵌入颗粒,否则只适用于基本清洁的介质。球阀和旋塞阀在启闭过程中对密封面均有擦拭作用,故适宜用在带有悬浮颗粒的介质中。目前,无论在石油、化工,还是在别的行业的管道系统,阀门应用、操作频率和服务千变万化,要控制或杜绝那怕是低微的泄漏,最重要、最关键的设备还数阀门。管道的最终控制是阀门,阀门在各个领域的服务和可靠表现是独一无二的。

采购后阀门检查及维修保养

阀门维修保养不及时,造成阀门失修渗漏或开关不灵;阀门未定期检修试压,甚至使用多年未进行清洗、试压和技术鉴定,致使杂物沉积于阀内,关闭不严,严重渗油、窜油;阀门检修后未关闭,或者拆除阀门后未封堵管口;阀门尘兰垫片使用了不耐油不耐压材料等。因此,要加强对阀门的检查,力争做到防患于未然。

阀门检查的主要内容:

1、阀杆动密封及法兰垫片静密封处是否渗漏

2、启闭状态是否正常

3、阀体有无损伤及渗漏等异常现象

4、将平时常开或常闭的阀门转动1~2圈或做1次升降试验

5、对常开或常闭阀门阀杆部位润滑

6、检查和调试气动阀门的动力头及电气系统

<<阀门的性能>>

强度性能

阀门的强度性能是指阀门承受介质压力的能力。阀门是承受内压的机械产品,因而必须具有足够的强度和刚度,以保证长期使用而不发生破裂或产生变形。

密封性能

阀门的密封性能是指阀门各密封部位阻止介质泄漏的能力,它是阀门最重要的技术性能指标。阀门的密封部位有三处:启闭件与阀座两密封面间的接触处;填料与阀杆和填料函的配和处;阀体与阀盖的连接处。其中前一处的泄漏叫做内漏,也就是通常所说的关不严,它将影响阀门截断介质的能力。对于截断阀类来说,内漏是不允许的。后两处的泄漏叫做外漏,即介质从阀内泄漏到阀外。外漏会造成物料损失,污染环境,严重时还会造成事故。对于易燃易爆、有毒或有放射的介质,外漏更是不能允许的,因而阀门必须具有可靠的密封性能。

流动介质

介质流过阀门后会产生压力损失(既阀门前后的压力差),也就是阀门对介质的流动有一定的阻力,介质为克服阀门的阻力就要消耗一定的能量。从节约能源上考虑,设计和制造阀门时,要尽可能降低阀门对流动介质的阻力。

启闭力和启闭力矩

启闭力和启闭力矩是指阀门开启或关闭所必须施加的作用力或力矩。关闭阀门时,需要使启闭件与发座两密封面间形成一定的密封比压,同时还要克服阀杆与填料之间、阀杆与螺母的螺纹之间、阀杆端部支承处及其他磨擦部位的摩擦力,因而必须施加一定的关闭力和关闭力矩,阀门在启闭过程中,所需要的启闭力和启闭力矩是变化的,其最大值是在关闭的最终瞬时或开启的最初瞬时。设计和制造阀门时应力求降低其关闭力和关闭力矩。

启闭速度

启闭速度是用阀门完成一次开启或关闭动作所需的时间来表示。一般对阀门的启闭速度无严格要求,但有些工况对启闭速度有特殊要求,如有的要求迅速开启或关闭,以防发生事故,有的要求缓慢关闭,以防产生水击等,这在选用阀门类型时应加以考虑。

动作灵敏度和可靠性

这是指阀门对于介质参数变化,做出相应反应的敏感程度。对于节流阀、减压阀、调节阀等用来调节介质参数的阀门以及安全阀、疏水阀等具有特定功能的阀门来说,其功能灵敏度与可靠性是十分重要的技术性能指标。

使用寿命

它表示阀门的耐用程度,是阀门的重要性能指标,并具有很大的经济意义。通常以能保证密封要求的启闭次数来表示,也可以用使用时间来表示。

<<阀门的标志>>

通用阀门必须使用的和可选择使用标志项目,如下列表所示。对于手动阀门,如果手轮尺寸够大,则手轮上应设有指示阀门关闭的箭头或附加“开”“关”的字样。

通用阀门标志项目(GB12220):公称通径(DN);公称压力(PN);受压部件材料代号;制造厂名或商标;介质流向的箭头;密封环(垫)代号;极限温度(℃);螺纹代号;极限压力;生产厂的编号;标准号;熔炼炉号;内件材料代号;工位号;衬里材料代号;质量和试验标记;检验人员印记;制造年、月;流动特性。

通用阀门的具体标志规定如下:

(1)上表1-4项是必须使用的标志,对于DN≥50mm的阀门,应标记在阀体上;对于DN≤50mm的阀门,标记在阀体上还是铭牌上,由产品设计者规定。

(2)上表5和6项只有当某类阀门标准中有此规定时才是必须使用的标志,它们应分别标记在阀体及法兰上。

(3)如果各类阀门标准中没有特殊规定,则上表7-19项是按需要选择使用的标志。当需要时,可标记在阀体或标牌上。

对于减压阀,在阀体上的标志除按上表的规定外,还应有:a:出厂日期;b:适用介质;c:出口压力。

蒸汽疏水阀按下表规定,标志可设在阀体上,也可标在标牌上。蒸汽疏水阀的标志(GB12249)必须使用的标志:

产品型号;公称通径;公称压力;制造厂名称和商标;介质流动方向;最高工作压力;最高工作温度。

可选择使用的标志:阀体材料;最高允许压力;最高允许温度;最高排水温度;出厂编号、日期。

安全阀的标志(GB12241)

阀体上的标志:公称通径DN;阀体材料;制造厂名或商标;当进口与出口连接部分的尺寸或压力级相当时,应有指明介质流动方向的箭头

标牌上的标志:阀门设计的允许最高工作温度(℃);整定压力(MPa);依据的标准号制造厂的基准型号;额定排量系数或对于基准介质的额定排量;流动面积(mm2);开启高度(mm)超过压力百分数。

<<阀门的型号编制方法>>

阀门的型号是用来表示阀类、驱动及连接形式、密封圈材料和公称压力等要素的。

由于阀门种类繁杂,为了制造和使用方便,国家对阀门产品型号的编制方法做了统一规定。阀门产品的型号是由七个单元组成,用来表明阀门类别、驱动种类、连接和结构形式、密封面或衬里材料、公称压力及阀体材料。

1:阀门的型号编制

阀门型号由7个单元组成,其含义(即1单元表示类型代号;2单元表示传动方式代号;以此类推)又如以Q941F-16P为例Q代表1单元(即阀门类型为球阀);9代表2单元(即传动方式其中的电动方式);4代表3单元(即连接方式其中的法兰连接);1代表4单元阀门的结构形式;F代表5单元(即密封材料其中的聚四氟乙烯密封圈);16代表6单元(即公称压力其中的一种,此示范为1.6MPa);P代表7单元(此示范为不锈钢1cr18Ni9Ti的材料);型号编制如表1所示。

表1:

2:类型代号(即表1的1单元):类型代号用汉语拼音字母表示。如表2所示:

表2:

3:传动方式代号(即表1的2单元):传动方式代号用阿拉伯数字表示。如表3所示:

表3:

注:1.手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。

2.对于气动或液动:常开式用6k、7k表示;常闭式用6B、7B表示;气动带手动用6S表示;防爆电动用“9B”表示。

4:连接形式代号(即表1的3单元):如表4所示:

表4:

5:结构形式代号(即表1的4单元):结构形式代号用阿拉伯数字表示,如表5~表14所示: 表5:闸阀结构形式:

表6:截止阀和节流阀结构形式代号:

表7

:球阀结构形式代号:

表8:蝶阀结构形式:

表9:隔膜阀结构形式代号:

?

表10:旋塞阀结构形式代号:

表11

:止回阀和底阀结构形式代号:

表12:安全阀结构形式代号:

表13:减压阀结构形式代号:

表14:蒸汽疏水阀结构形式代号:

?

6:阀座密封面或衬里材料代号(即表1的5单元):阀座密封面或衬里材料代号用汉语拼音字母表示,如表15所示:表15:

气动单座衬氟调节阀

气动单座衬氟调节阀 气动衬氟单座调节阀是一种四氟波纹管密封阀。它由气动薄膜执行机构和直通单座衬氟 塑阀两部分组成。由于该阀接触介质的部位采用高压注塑工艺,衬有能耐腐蚀介质(如盐酸、硫酸、硝酸、氢氟酸等)和耐老化的聚全氟乙烯(简称F46),又采用聚四氟乙烯波纹管密封,因而该阀广 泛适用于化工、石油、冶金、医药、电力等行业中对酸、碱等强腐蚀介质和有毒、易挥发等气体、 液体介质的过程控制。 设计选型注意事项 1、在强腐蚀介质选用阀门时,首先要考虑衬氟阀,我们进行过成本核算以殛多处用户走访-在强腐蚀 环境中若采用316阀体+哈氏合金,其成本至少是同口径衬氰阀门自j3-4倍,而且往往阀内件腐蚀后,而 阀体几乎是全新的,选用村氟阀性价比更合理。 2、尽量不要选气动隔膜阀,因为隔膜阀有一个极不可靠的运动部件隔膜,由于控制阀动作频繁.隔膜既要受介质压力、介质冲刷、介质腐蚀、上下动作膜室增压降压,隔膜很容易折裂,又加上隔膜阀往往没填料,其隐患就更大了。(手动隔膜阀由于动作次数较少上述情况有所改善)。 3、在流通能力允许的情况下,可用衬氟单座调节阀代替衬氟球阀。因为衬氟球阀在转动过程中.若由于存在巨大的摩擦与撕扯,球体与阀座上的F46容易损坏。而衬氟单座调节阀属于接触密封,即使磨损也会自动补偿,保证及时密封。 4、衬氟单座调节阀不能用于真空环境中,因为真空会导致F46吸引松弛。 口允许压差

口特点 1、耐腐蚀:阀体内腔、阀座、阀杆均包衬2.5-3mm厚的F46,能而 2、密封性能好:采用聚四氟乙烯材质的波纹管和填料双重密封,确保良好的密封性。 3、泄漏量小:由于阀芯、阀座是软密封,故泄漏量达GB/T4213-2008/中VI级标准, 甚至无泄漏。
