磷酸铵盐干粉灭火剂
磷酸铵盐干粉灭火剂摘要：本文概述了磷酸铵盐干粉灭火剂的灭火原理、原料组分、配方设计、生产工艺及过程要点，并探讨了相关质量问题产生的原因及相应解决方法。
关键词：磷酸铵盐；干粉灭火剂；斥水性；吸湿性；灭火性能；结块；粒径前言磷酸铵盐干粉灭火剂简称ABC干粉灭火剂，其中磷酸二氢铵(NH4H2PO4)起主要灭火作用，其余辅料起防结块、添加剂等功能。
磷酸铵盐干粉灭火剂主要分三类：1)以磷酸铵盐或焦磷酸铵盐为基料的干粉；2)以磷酸铵盐或硫酸铵盐为基料的混合干粉；3)以聚磷酸铵盐为基料的干粉。
磷酸铵盐干粉灭火剂较之BC类干粉灭火剂用途更广泛，除具有BC灭火剂灭火功能外，还可灭A类固体火灾；不但能扑灭平面火灾，还能灭三维立体空间火灾。
此外，磷酸铵盐干粉灭火剂因灭火效率高，速度快，原料来源广泛，对环境、人畜无毒害，不需要特殊动力及使用温度宽广等特点，已经获得很广泛应用。
因磷酸铵盐灭火剂的多功能用途，为使用单一灭火剂替换各种各样高度专门化灭火剂提供了更大方便。
另外，目前世界范围内掀起了淘汰"哈龙"灭火剂的环保运动，我国计划在2005年全面淘汰"哈龙"121l，2010年淘汰"哈龙"1301。
因此，寻找开发新型环保灭火剂替代"哈龙"灭火剂势在必行，磷酸铵盐干粉灭火剂有望成为替代"哈龙"灭火剂的一类理想产品。
2 灭火原理窒息、冷却、辐射及对有焰燃烧的化学抑制作用是磷酸铵盐干粉灭火效能的集中体现。
其中化学抑制作用是灭火的基本原理，起主要灭火作用。
磷酸二氢铵在燃烧火焰中吸热分解出氨和磷酸，随后生成P205。
每一步反应均是吸热反应，故有较好的冷却作用；分解产生的游离氨能与火焰燃烧反应中产生的OH自由基反应，减少并终止燃烧反应产生的自由基，降低了燃烧反应速率，当火焰中游离氨浓度足够高，与火焰接触面积足够大，自由基中止速率大于燃烧反应生成的速率，链式燃烧反应被终止，导致火焰熄灭。
此外，高温下磷酸二氢铵分解，在固体物质表面生成一层玻璃状薄膜残留覆盖物覆盖于燃烧物表面，冷却后形成脆性覆盖物使燃烧表面与空气隔绝，当覆盖物达到一定厚度时能够阻止复燃，阻止燃烧进行。
3 磷酸铵盐干粉灭火剂组分及配方设计磷酸铵盐干粉灭火剂主要由活性灭火组分、疏水成分、惰性填料及其它成分组成。
疏水成分主要有硅油和疏水白炭黑；惰性填料种类繁多，主要起防振实、块，改善于粉运动性能、电性能，催化线型硅油聚合以及改善与泡沫灭火剂的共容等作用。
3.1 灭火组分磷酸铵盐干粉灭火剂中主要灭火组分是磷酸铵盐，硫酸铵与氯化钠经常作为辅助灭火组分加入，它们主要弥补、增强磷酸二氢铵扑灭B、C类火灾的灭火效能。
3.1.1 磷酸二氢铵磷酸铵盐是磷酸铵盐干粉灭火剂的核心，配方设计总是围绕磷酸铵盐来进行的。
磷酸二氢铵盐的物理和化学性质对磷酸铵盐干粉灭火剂性能有重要影响。
因此，首先要了解磷酸铵盐的物理和化学性能，清楚磷酸铵盐干粉灭火剂性能与磷酸二氢铵盐密切关系对于干粉灭火剂配方设计和生产工艺过程控制是很关键的。
3.1.1.1 物化性能磷酸二氢铵：五色透明四方晶体，比重：1.803 g/cm3(19℃)，熔点190℃，在空气中稳定，在100℃时小部分分解，溶于水，呈酸性。
工业上将磷酸与氨按照一定比例进行中和反应生成。
工业级NH4H2PO4含量≥98.0%，水不溶物≤0.1%，价格较高；化肥级NH4H2PO4国外含量约90%，国内精制级含量为88%，普通级70%左右。
国内厂家由于生产规模小及受技术、设备等因素影响不同厂家生产的NH4H2P04质量参差不齐，所含杂质也不同，故磷酸二氢铵的吸湿率也各不相同。
3.1.1.2 化肥级磷酸铵盐生产磷酸铵盐干粉灭火剂的磷酸铵盐有工业级和化肥级之分，化肥级中磷酸二氢铵含量较低，价格也较低。
但需注意的是只有磷酸二氢铵化肥才能用来制造干粉灭火剂，别的磷酸铵盐化肥均不能用来生产干粉灭火剂。
工业上采用如下方式制备磷酸二氢铵：NH3+H3PO4 NH4H2PO4。
磷矿石中含有MgO、A1203、Fe203，等杂质，用湿法制磷酸时，它们与磷酸和氨反应。
例如，与MgO反应生成磷酸铵镁。
这些杂质存在会增加磷酸铵盐化肥粘结性与吸湿性，当然也影响到磷酸铵盐干粉灭火剂的抗结块性和吸湿性。
因此，使用不同厂家化肥级磷酸铵盐时应慎重考虑其杂质种类和含量。
3.1.1.3 生产中磷酸铵盐用量计算国标中对磷酸铵盐干粉灭火剂中的磷酸二氢铵含量有规定，而实际上国内磷酸铵盐纯度是用P2O5或N的百分含量来表示的，因此不能直接用P25。
或N的百分含量替代NH4H2PO4的含量来计算磷酸铵盐的用量。
首先需要将P205或N的百分含量转化成磷酸二氢铵的含量，然后计算磷酸二氢铵盐的用量。
尽管磷酸铵盐的纯度可以分别用P205、N的百分含量表示，但实际上应用P2O5含量来计算所得结果更接近真实值。
NH4H2PO4中P25理论含量为61.7%将某NH4H2PO4中P25。
含量与理论含量61.7%相除，即得NH4H2PO4百分含量。
这样，磷酸铵盐干粉灭火剂中NH4H2PO4百分含量可表示为：(磷酸铵盐投入量×P2O5%/61.7%) ×100%/(磷酸铵盐投入量+生产中不挥发辅助料)。
这一点和碳酸氢钠及氯化钠干粉灭火剂有很大不同，实际生产中应该予以重视。
3.1.2 硫酸铵与氯化钠硫酸铵盐作为辅助灭火组分，主要弥补、增强磷酸二氢铵干粉灭火剂扑灭B、C 类火灾的效能。
在磷酸铵盐干粉灭火剂中加入25%—30%硫酸铵盐，可明显提高灭火效能。
物化性能：纯品为无色正交结晶，商品为白色或微带颜色结晶，比重1.769g/cm3，235℃分解，易溶于水，水溶液呈酸性反应，不溶于乙醇、丙酮。
在潮湿环境中吸收水分而结块，与碱类物质作用放出氨气。
硫酸铵与磷酸铵盐之间并非简单的惰性混合，实验表明二者之间存在化学接触反应。
磷酸铵盐吸湿率很高，而硫酸铵吸湿率很低，将二者按照一定比例混合进行吸湿实验，结果发现混合物吸湿率高于混合物加权平均值，说明二者部分发生反应，生成了硫、磷酸铵。
硫、磷酸铵吸湿率较高，且吸湿率随吸湿率时间和磷酸铵盐混合比例增加而明显升高。
3.1.3 氯化钠氯化钠：白色立方晶系结晶体，呈细小结晶分，粉末状，无臭、味咸、中性。
密度：2.165 g/cm3，熔点810℃，沸点1413℃，有杂质存在时易潮解，溶于水、甘油。
NaCl 百分含量≥98.0%，是食盐的主要成分。
在磷酸铵盐干粉灭火剂中加入氯化钠15%—35%，同样可明显提高其灭BC类火灾的能力，还可灭轻金属火，是真正的ABCD干粉灭火剂。
3．2 疏水组分硅油和疏水白炭黑构成千粉灭火剂疏水组分，共同围绕在灭火剂粒子周围形成叠加斥水场，协同保持干粉的斥水防潮性。
3.2.1 硅油硅油：线型聚硅氧烷，根据主链硅原子侧基所连接的基团划分，用于干粉灭火剂的硅油分甲基硅油、乙基硅油、甲基含氢硅油、乙基含氢硅油等，其中甲基含氢硅油(202)最常用。
含氢硅油中，侧链乙基、甲基与硅原子个数之比小于2，R/Si＝2时，由于侧基无氢原子，线型聚硅氧烷分子间作用力很弱，水解交联反应慢，硅油固化需要很长时间，导致干粉虽经长时间聚合，仍有粘手感觉。
当2/3<R/Si<2，其中H/R＝0.9/1.0—1.1时，由于活性氢原子，存在分子间氢键作用，分子相互易接近，利于交联，聚合物固化后机械性能好。
若H含量过高，交联密集，聚合物性脆，易受机械搅拌力破坏；若H含量过低，聚合物固化不好，发软，影响干粉运动性能和斥水性能。
线型硅油交联聚合后形成三维立体网状结构，交联反应需要以下条件：有水和催化剂存在。
催化剂常用路易斯质子酸，如活性白土，它是膨润土经硫酸处理而成的多孔高比表面粉料。
在催化剂存在下，线型硅油经稀释后，在高速搅拌下，分散到灭火剂粒子表面水解、交联，催化反应为均相催化。
固化完成后，在于粉粒子表面形成了硅油膜，其中疏水基—CH：朝外，因甲基电子云成柱状分布立体空间较大，故分子间距大，甲基内聚能密度小，斥水性强。
硅油膜覆盖在粒子表面，由于它的疏水基—CH3有极强的斥水性，使液膜在形成过程中无法形成膜状，水膜无法很好地润湿粒子表面，而是缩成球形，减少了粒子与粒子表面间的接触面积，析出的晶体连接脆弱，结块趋势显著减弱，从而赋予干粉斥水性能。
硅油聚合时最好使用稀释剂稀释，这样可使硅油螺旋型结构变成无规则蜷曲状，显示出分子极性，有利于在灭火粒子表面展开，进行下一步交联反应。
3.2.2 疏水白炭黑疏水白炭黑由白炭黑经硅油疏水化处理而成，白炭黑表面存在醇羟基，与含氢硅油发生脱氢反应而键合起来。
此外，白炭黑毛细孔中的吸附水也与含氢硅油发生脱氢反应，硅油聚合物在白炭黑表面的物理吸附作用是主要的。
疏水白炭黑加入后，由于粒径极细(1000目以上)，充分分散到粒子间，进一步补充硅油未能覆盖的地方。
粒子间疏水白炭黑不但起到物理分隔作用，更主要的是对相临粒子液膜产生排斥作用，使它们不易连接起来，降低了结块趋势。
疏水白炭黑和硅油在斥水性上相互弥补，共同形成叠加斥水场。
3.3 惰性填加组分隋性添加剂多为非水溶性的天然矿物，价格便宜，来源广泛，是干粉灭火剂必不可少的，大致有以下二类：3.3.1 防振实结块类具有鳞片状结构，富有弹性的填料，如云母、石墨、蛭石等。
云母在于粉中最为常用，细度为250目左右最好，云母具有优异的电绝缘性能，加入云母后赋予灭火剂良好的电绝缘性能，还能明显提高干粉抗振实性能。
3.3.2 改善干粉运动性能、催化硅油聚合类这类填料有助于提高于粉运动性能，防止干粉自灭火器中喷出时"气阻"现象发生，如多孔类矿物有沸石、珍珠岩、菱镁矿等，非孑L类矿物有滑石、硅酸盐、碳酸盐、磷酸盐等，以及硅油聚合催化剂如酸性活性白土(Al203．4SiO3·nH2O)，活性白土还具有防止干粉生物霉变，利于贮存等特点。
碱土金属碳酸盐也是良好的催化剂。
此外，像氧化钙、氢氧化钙、二硫化钼、氮化硼以及某些工业废渣均是干粉的很好填料。
干粉灭火剂的松密度在国标上有严格下限限制，松密度过小或过大均影响干粉其它性能，为了使松密度合乎要求，可通过惰性填料的合理搭配来调节。
多孔、非多孔结构填料比表面积大于灭火组分，两者松密度相差很大，合理搭配可起到抗结块和有效调节干粉松密度作用。
3.4 磷酸铵盐干粉灭火剂的配方设计磷酸铵盐干粉灭火剂外观由很细微的粉末组成，使用时，先与氮气迅速混合，然后依靠气压自喷嘴喷向火源。
灭火组分如磷酸铵盐因吸湿性很强，易于发生结块而无法长期保持松散粉末状态。
同时因粉体运动性能不好，很难做到气、粉迅速均匀混合。
因此，配方设计中，首先考虑必须对灭火组分粒子进行疏水化表面处理，使易溶于水的粒水变为难溶于水，这样可以有效降低吸湿率，提高抗结块性能，在储存期内保持松散粉末状态。
abc类干粉灭火器又称为什么灭火器
abc类干粉灭火器又称为什么灭火器
干粉灭火器又称为ABC灭火器，是指可灭abc三种类型火灾的灭火器。
干粉灭火器是灭火器的一种，按照充装干粉灭火剂的种类可以分为，普通干粉灭火器和超细干粉灭火器。
干粉灭火器
干粉灭火器内部装有磷酸铵盐等干粉灭火剂，这种干粉灭火剂具有易流动性、干燥性，由无机盐和粉碎干燥的添加剂组成，可有效扑救初起火灾。
干粉灭火器内充装的是磷酸铵盐干粉灭火剂，干粉灭火剂是用于灭火的干燥且易于流动的微细粉末，由具有灭火效能的无机盐和少量的添加剂经干燥、粉碎、混合而成微细固体粉末组成。
干粉灭火器可扑灭一般火灾，还可扑灭油，气等燃烧引起的失火。
干粉灭火器是利用二氧化碳气体或氮气气体作动力，将筒内的干粉喷出灭火的。
1。
灭火器种类及使用方法和适用范围
灭火器种类及使用方法和适用范围灭火器是用于灭火的装置，根据不同的灭火介质和灭火原理，可以分为多种种类。
每种灭火器都有其特定的使用方法和适用范围。
常见的灭火器种类包括干粉灭火器、二氧化碳灭火器、泡沫灭火器和水基灭火器等。
这些灭火器根据不同的灭火介质和火灾类型，具有不同的灭火效果和适用范围。
干粉灭火器是最常见的一种灭火器，它采用干粉（通常是磷酸铵盐）作为灭火介质。
干粉灭火器适用于电器火灾、液体火灾和固体火灾。
在使用干粉灭火器时，首先要将灭火器提起，拔下安全销，然后握住灭火器喷嘴，对准火源，按下压力手柄，将干粉喷洒到火源上，覆盖火焰面积，迅速灭火。
二氧化碳灭火器是另一种常见的灭火器，它使用液化二氧化碳作为灭火介质。
二氧化碳灭火器适用于电器火灾和液体火灾，特别适用于有机溶剂和油脂火灾。
使用二氧化碳灭火器时，首先要将灭火器提起，拔下安全销，然后握住灭火器喷嘴，对准火源，按下压力手柄，将二氧化碳喷射到火源上，迅速灭火。
泡沫灭火器是一种使用泡沫作为灭火介质的灭火器。
泡沫灭火器适用于液体火灾和固体火灾，特别适用于易燃液体和固体火灾。
在使用泡沫灭火器时，首先要将灭火器提起，拔下安全销，然后握住灭火器喷嘴，对准火源，按下压力手柄，将泡沫喷射到火源上，迅速灭火。
水基灭火器是一种使用水作为灭火介质的灭火器。
水基灭火器适用于固体火灾和可燃液体火灾。
在使用水基灭火器时，首先要将灭火器提起，拔下安全销，然后握住灭火器喷嘴，对准火源，按下压力手柄，将水喷射到火源上，迅速灭火。
除了上述常见的灭火器种类外，还有其他特殊用途的灭火器，如沙灭火器和氮气灭火器等。
沙灭火器适用于金属火灾，它通过将细沙喷洒到火源上，抑制火焰燃烧。
氮气灭火器适用于特殊场所和设备的火灾，它通过喷射高压氮气，降低火焰温度，达到灭火目的。
使用灭火器时，需要注意以下几点。
首先，要了解不同种类灭火器的适用范围和使用方法，根据火灾类型选择合适的灭火器。
其次，要熟悉灭火器的使用方法，掌握正确的使用姿势和操作步骤。
磷酸铵盐灭火器灭活原理

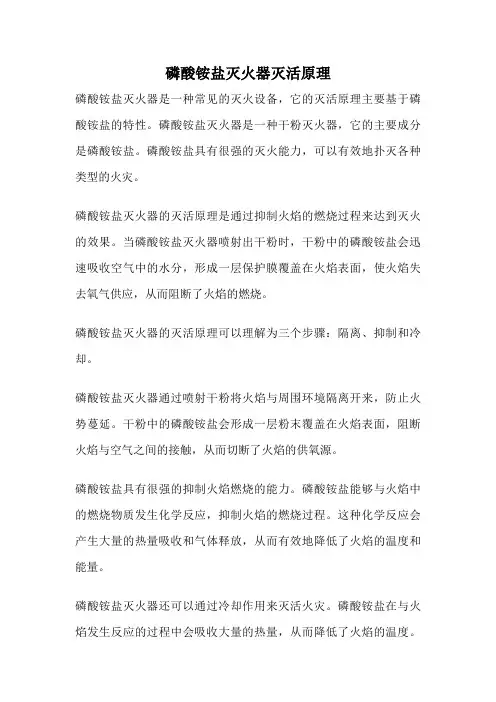

磷酸铵盐灭火器灭活原理
磷酸铵盐灭火器是一种常见的灭火设备，它的灭活原理主要基于磷酸铵盐的特性。
磷酸铵盐灭火器是一种干粉灭火器，它的主要成分是磷酸铵盐。
磷酸铵盐具有很强的灭火能力，可以有效地扑灭各种类型的火灾。
磷酸铵盐灭火器的灭活原理是通过抑制火焰的燃烧过程来达到灭火的效果。
当磷酸铵盐灭火器喷射出干粉时，干粉中的磷酸铵盐会迅速吸收空气中的水分，形成一层保护膜覆盖在火焰表面，使火焰失去氧气供应，从而阻断了火焰的燃烧。
磷酸铵盐灭火器的灭活原理可以理解为三个步骤：隔离、抑制和冷却。
磷酸铵盐灭火器通过喷射干粉将火焰与周围环境隔离开来，防止火势蔓延。
干粉中的磷酸铵盐会形成一层粉末覆盖在火焰表面，阻断火焰与空气之间的接触，从而切断了火焰的供氧源。
磷酸铵盐具有很强的抑制火焰燃烧的能力。
磷酸铵盐能够与火焰中的燃烧物质发生化学反应，抑制火焰的燃烧过程。
这种化学反应会产生大量的热量吸收和气体释放，从而有效地降低了火焰的温度和能量。
磷酸铵盐灭火器还可以通过冷却作用来灭活火灾。
磷酸铵盐在与火焰发生反应的过程中会吸收大量的热量，从而降低了火焰的温度。
这种冷却作用可以使火焰的温度迅速下降，达到灭火的效果。
总的来说，磷酸铵盐灭火器的灭活原理是通过抑制火焰的燃烧过程来灭火。
磷酸铵盐能够隔离火焰、抑制燃烧和冷却火焰，从而有效地扑灭各种类型的火灾。
磷酸铵盐灭火器的使用简单方便，广泛应用于家庭、工业和商业场所，是一种非常重要的灭火设备。
通过了解磷酸铵盐灭火器的灭活原理，我们可以更好地使用和维护灭火器，提高自身的安全意识和防灾能力。
磷酸铵盐干粉灭火剂
名称：磷酸铵盐干粉灭火剂实施日期：1995—02—01实施本标准参照采用国际标准ISO7202一1987《消防—灭火剂—干粉》。
标准号：GB15060-94磷酸铵盐干粉灭火剂1主题内容与适用范围本标准规定了磷酸铵盐干粉灭火剂的技术要求、试验方法、检验规则、标志、包装、运输和贮存等内容。
本标准适用于磷酸铵盐为主料的干粉灭火剂。
2引用标准GB601化学试剂滴定分析(容量分析)用标准溶液的制备GB603化学试剂试验方法中所用制剂及制品的制备GB10207磷酸—铵、磷酸二铵中有效磷含量测定GB13532干粉灭火剂通用技术条件3技术要求磷酸铵盐干粉灭火剂主要性能应符合下表规定。
表14试验方法4.1磷酸二氢铵含量4.1.1方法原理磷酸二氢铵溶液中的正磷酸根离子，在酸性介质中和喹钼柠酮试剂生成黄色磷钼喹啉沉淀,过滤、洗涤、干燥和称量所得沉淀。
4.1.2试剂4.1.2.1钼酸钠(HG3—1087)；4.1.2.2柠檬酸(HG3—1108)；4.1.2.3硝酸(GB625)；4.1.2.4硝酸溶液：1十1溶液；4.1.2.5喹啉(不含还原剂)；4.1.2.6丙酮(GB686)；4.1.2.7喹钼柠酮试剂：溶液a——70g钼酸钠于400mL烧杯中，加入10OmL蒸馏水溶解；溶液b——60g柠檬酸于1000mL烧杯中，加入100mL蒸馏水溶解后，加入85mL硝酸(4.1.2.3)；溶液c——把溶液a加到溶液b中，混匀；溶液d——在400mL烧杯中，将35mL硝酸(4.1.2.3)和100mL蒸馏水混合，然后加入5mL 喹啉(4.1.2.5)；把溶液d加入溶液c中，混匀，静置一夜，用滤纸或棉花过滤，滤液加入280mL丙酮，用蒸馏水稀释至1000mL，混匀，贮存在聚乙烯瓶中，放在暗处，避光，避热。
4.1.3仪器a.天平：感量0.2mg;b.增埚式滤器：4号，容积30mL；c.带刻度烧杯：容量400mL；d.电热恒温干燥箱：精度±2℃；e.封闭电炉。
灭火器的种类及使用方法和使用范围
灭火器的种类及使用方法和使用范围在日常生活和工作中，火灾随时可能发生。
为了在火灾初起时能够迅速有效地进行扑救，灭火器成为了必备的消防器材。
灭火器的种类繁多，每种都有其特定的使用方法和适用范围。
了解这些知识，对于保障生命财产安全至关重要。
一、灭火器的种类1、干粉灭火器干粉灭火器是最为常见的一种灭火器。
它内部充装的是干粉灭火剂，主要成分是磷酸铵盐等。
干粉灭火器可以扑灭多种类型的火灾，如A类（固体物质火灾）、B类（液体或可熔化的固体物质火灾）、C类（气体火灾）以及E类（带电火灾）。
但需要注意的是，干粉灭火器不能用于扑救D类（金属火灾）。
2、二氧化碳灭火器二氧化碳灭火器充装的是二氧化碳气体。
它主要适用于扑救B类、C类和E类火灾。
由于二氧化碳在灭火时会迅速气化，吸收大量热量，从而降低燃烧物的温度，达到灭火的目的。
但二氧化碳灭火器在使用时会使人冻伤，且灭火后可能会造成局部缺氧。
3、水基型灭火器水基型灭火器又分为清水灭火器和泡沫灭火器。
清水灭火器充装的是清水，主要用于扑救A类火灾。
泡沫灭火器则是充装了泡沫灭火剂，能够扑救A类和B类火灾。
水基型灭火器具有冷却和隔离灭火的双重作用，但不能用于扑救带电设备的火灾。
4、洁净气体灭火器洁净气体灭火器充装的是六氟丙烷、七氟丙烷等洁净气体灭火剂。
它适用于扑救A类、B类、C类和E类火灾，对环境友好，灭火后不留痕迹。
但价格相对较高。
二、灭火器的使用方法1、干粉灭火器的使用方法（1）使用前，先将灭火器上下颠倒几次，使筒内干粉松动。
（2）拔掉保险销，一只手握住喷管，另一只手提着压把。
（3）站在距离火源上风方向 2-3 米处，对准火焰根部喷射，直至火焰熄灭。
2、二氧化碳灭火器的使用方法（1）使用时，先将灭火器提到起火地点，放下灭火器，拔出保险销。
（2）一只手握住喇叭筒根部的手柄，另一只手紧握启闭阀的压把。
（3）对没有喷射软管的二氧化碳灭火器，应把喇叭筒往上扳 70-90 度。
（4）灭火时，要从火源边缘开始，逐步向中心推进。
MFZABC4手提式干粉灭火器

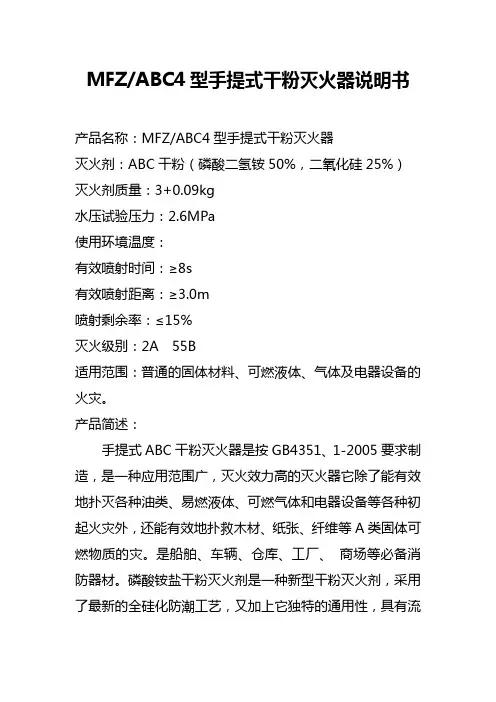

MFZ/ABC4型手提式干粉灭火器说明书产品名称：MFZ/ABC4型手提式干粉灭火器灭火剂：ABC干粉（磷酸二氢铵50%，二氧化硅25%）灭火剂质量：3+0.09kg水压试验压力：2.6MPa使用环境温度：有效喷射时间：≥8s有效喷射距离：≥3.0m喷射剩余率：≤15%灭火级别：2A 55B适用范围：普通的固体材料、可燃液体、气体及电器设备的火灾。
产品简述：手提式ABC干粉灭火器是按GB4351、1-2005要求制造，是一种应用范围广，灭火效力高的灭火器它除了能有效地扑灭各种油类、易燃液体、可燃气体和电器设备等各种初起火灾外，还能有效地扑救木材、纸张、纤维等A类固体可燃物质的灾。
是船舶、车辆、仓库、工厂、商场等必备消防器材。
磷酸铵盐干粉灭火剂是一种新型干粉灭火剂，采用了最新的全硅化防潮工艺，又加上它独特的通用性，具有流动性储存期长,不易受潮结块，绝缘性好和广泛使用等特点。
灭火器使用说明：1.存放环境温度为：-10℃～+45℃；不得受到烈日爆晒、接近火源或受剧烈振动。
2.灭火器应放牢靠，存放地点通风干燥3.经常检查保险销及铅封是否完好，压力值是否符合要求，零部件是否松动、变形锈蚀或损坏。
4.发现压力指针低于绿区应再充装，一经开启必须再充装。
压力正常情况下，使用期限不可超过5年灭火器期满五年后每隔二年或再充装前应检查瓶头阀、喷管等有无损坏，检查筒体是否锈蚀；并进行 2.6MPa的水压试验，不合格者应进行报废处理。
5.灭火器的维修或再充装应由有资质的专业消防维修部门进行修理，使用者不得擅自拆装或修理。
使用方法：1.使用前，首先要上下颠倒数次，使干粉预先松动，离火源3-4米时,拔出保险销,一手握住喷咀，对准火源,另一只手的大拇指按下压把，干粉即刻喷出。
2 .有喷射软管的灭火器或储压式灭火器在使用时，一手应始终压下压把，不能放开否则会中断喷射。
干粉灭火器扑救可燃、易燃液体火灾时，应对准火焰要部扫射，如果被扑救的液体火灾呈流淌燃烧时，应对准火焰根部由近而远，要平射，并左右扫射快速推进，直至把火焰全部扑灭。
GB磷酸铵盐干粉灭火器
ｚ３＝ ｍ一 ３ 下一不 刀－ 王嘴 Ｘ １００ 式中：。，— 干燥前干粉灭火剂试样质量，９；
··。… （３ ）
ＧＢ １５０６０－２００２
阴‘ －一一 干 燥 后 干粉灭火剂试样质量，９。
取 三 次 试验结果的算术平均值作为测定结果
ＧＢ １５０６０－２００２
前
言
本 标 准 的第 ３童、第 ５章为强制性的，其余为推荐性的。
本 标 准是 参考国际标准化组织 ＩＳＯ ７２０２：１９８７《消防一干粉灭火剂》和美国联邦规范 Ｏ－Ｄ－１３８０１３ １９９０．１２ 《多用磷酸钱盐干粉灭火剂》对 ＧＢ１ ５０６０－１９９４（（磷酸钱盐干粉灭火剂》进行修订的。
表 １（完 ）
技术要求
镇 ｓ．０ ） ５．０ ０
黄色 三次灭火试验 至少二 次灭 火成 功
三次灭火试验至少二次灭火成功
４ 试验方法
４．１ 磷酸二氢按含量
４．１．１ 方法原理 磷 酸 二 氢钱溶液中的正磷酸根离子在酸性介质中和喳铝柠酮试剂生成黄色磷钥哇琳沉淀 ，经过滤、
洗涤、干燥后 ，称量所得沉淀的质量。 ４．１．２ 试剂
吸湿 率 ｘ 用质量百分数（％）表示，按式（４）计算：
ｚ。一ｍｓ孟ｍｓ ｍｓＸ １０ ０
（４ ）
式 中：ｍｓ— 吸湿前干粉灭火剂试样质量，９； ｍ６ — 吸湿后干粉灭火剂试样质量，ｇｏ
取三次试验结果的算术平均值作为测定结果。
３ ４ ５
６
７
１一供气稳压缓冲装置，２一广口瓶；３一饱和抓化铁溶液；４－＂２５０ｍ ｍ增湿器 ５一内径 ６ｍｍ玻璃管ａ６一空气出口；７－增湿器孔板
在 参考 Ｏ－Ｄ－１３８０１３对 ＧＢ １５０６０－１９９４进行修订时，磷酸二氢铁含量规定为大于等于 ７５％． 本 标 准 与前版标准相 比：增加了含水率、流动性的检测项 目，删除了喷射性能的检测项 目。同时对某 些试验步骤进行了适 当的修改。 本 标 准 由中华人 民共和国公安部提出。 本标 准 由全国消防标准化技术委员会第三分技术委员会归口。
推车式干粉灭火器00
推车式干粉灭火器
性能参数
磷酸铵盐干粉灭火剂：磷酸二铵含量50%±3；硫酸铵含量25%±3
灭火级别：10A 233B
内储氮气压力：1.5MPa（20o C时）
水压试验：2.7MPa
使用温度：-20o C~+55o
使用方法
1.在距离起火点约5米处，放下灭火器。
2.使用前将灭火器上下颠倒几次，使筒内干粉松动。
3.内装式或贮压式的使用方法：一人取下喷枪；另一人向上提起提环，握住提柄，
干粉即喷出。
4.将喷嘴对准火焰的根部左右摆动。
适用范围
A.普通固体材料火
B.可燃液体火
C.气体和蒸汽火
D.带电物质火
注意事项
1、经常检查压力表指针，若低于绿区，则必须补充氮气。
2、灭火器一经开启使用必须再充装。
3、每次再充装前，应经2.1MPa水压试验合格。
4、不可暴晒、雨淋、强辐射和接触腐蚀性物质。
5、贮存温度-10oC~+55oC，勿接近热源与潮湿处。
磷酸铵盐干粉灭火器
磷酸铵盐干粉灭火器
磷酸铵盐干粉灭火器在仓库等大多数场合得到广泛的应用，并取了代其他型号的灭火器，取得明显效果，使仓库等防火灭火能力提高到一个新高度。
现将有关情况介绍如下：
1.组成
磷酸铵盐干粉灭火器由磷酸二氢铵和硫酸铵以及催化剂、防结块添加剂等组成：
磷酸二氢铵75%，硫酸铵20% 活性白土1.85%
氧化铁黄0.15% 抗结块添加剂3%
2.灭火原理
遇火受热反应，生成的多聚磷酸盐在着火物表面上形成一定厚度的玻璃层状物，它可以渗透到可燃物的气孔内，并阻止空气与可燃物的接触而起到防火层的作用。
磷酸铵盐分解放出的氨气对火焰也能起到抑制和冷却作用，磷酸铵盐还可以使燃烧物表面炭化，这种炭化层是热的不良导体，可以减缓燃烧过程，降低火焰温度，起着中断燃烧链反应的使用。
干粉灭火器的用法与灭火原理
干粉灭火器的用法与灭火原理干粉灭火器是灭火器的一种，使用时应对准火焰要部扫射，那么要如何正确使用干粉灭火器呢?以下是由店铺整理关于干粉灭火器的用法的内容，希望大家喜欢!干粉灭火器的使用方法干粉灭火器最常用的开启方法为压把法。
将灭火器提到距火源适当位置后，先上下颠倒几次，使筒内的干粉松动，然后让喷嘴对准燃烧最猛烈处，拔去保险销，压下压把，灭火剂便会喷出灭火。
开启干粉灭火棒时，左手握住其中部，将喷嘴对准火焰根部，右手拔掉保险卡，旋转开启旋钮，打开贮气瓶，滞时1-4秒，干粉便会喷出灭火。
手提式干粉灭火器适应火灾和使用方法碳酸氢钠干粉灭火器适用于易燃、可燃液体、气体及带电设备的初起火灾;磷酸铵盐干粉灭火器除可用于上述几类火灾外，还可扑救固体类物质的初起火灾。
但都不能扑救金属燃烧火灾。
灭火时，可手提或肩扛灭火器快速奔赴火场，在距燃烧处5米左右，放下灭火器。
如在室外，应选择在上风方向喷射。
使用的干粉灭火器若是外挂式储压式的，操作者应一手紧握喷枪、另一手提起储气瓶上的开启提环。
如果储气瓶的开启是手轮式的，则向逆时针方向旋开，并旋到最高位置，随即提起灭火器。
当干粉喷出后，迅速对准火焰的根部扫射。
使用的干粉灭火器若是内置式储气瓶的或者是储压式的，操作者应先将开启把上的保险销拔下，然后握住喷射软管前端喷嘴部，另一只手将开启压把压下，打开灭火器进行灭火。
有喷射软管的灭火器或储压式灭火器在使用时，一手应始终压下压把，不能放开，否则会中断喷射。
干粉灭火器扑救可燃、易燃液体火灾时，应对准火焰要部扫射，如果被扑救的液体火灾呈流淌燃烧时，应对准火焰根部由近而远，并左右扫射，直至把火焰全部扑灭。
如果可燃液体在容器内燃烧，使用者应对准火焰根部左右晃动扫射，使喷射出的干粉流覆盖整个容器开口表面;当火焰被赶出容器时，使用者仍应继续喷射，直至将火焰全部扑灭。
在扑救容器内可燃液体火灾时，应注意不能将喷嘴直接对准液面喷射，防止喷流的冲击力使可燃液体溅出而扩大火势，造成灭火困难。
