机房装修方案
机房装修工程施工设计方案
机房装修工程施工设计方案一、项目背景为了满足公司日益增长的信息技术需求，提高信息化水平，经过前期调研和规划，公司决定对现有机房进行装修工程。
装修后的机房将具备较高的安全性、稳定性和可扩展性，满足公司未来的发展需求。
二、设计原则1.安全性原则：确保机房装修后的设施和设备安全可靠，符合相关规范和标准；2.稳定性原则：确保机房装修后的设施和设备能够保持稳定运行，提高系统可用性；3.可扩展性原则：考虑机房未来的扩展需求，采用合理的设计方案，方便后续扩容。
三、设计内容1.空调系统：选用高效节能的中央空调系统，确保机房温度和湿度在合适范围内，提供稳定的运行环境；2.供电系统：采用双路供电设计，确保供电的可靠性和稳定性。
并配备UPS作为不间断电源，以应对突发停电情况；3.防火系统：设计合理的防火墙、火灾报警和灭火系统，确保机房的安全性；4.排风系统：采用高效排风系统，确保机房内空气流通，保持设备的正常工作温度；5.结构布线：设计合理的电缆管道和机柜布局，确保布线整齐、通畅，方便设备管理和维护；6.照明系统：选用高亮度、高效能的LED照明灯具，确保机房明亮度和视觉舒适性；7.其他设施：根据实际需求，配置相应的监控设备、门禁系统和防护网等。
四、施工步骤1.设计阶段：根据公司和机房的实际情况，进行现场勘测，制定详细的装修方案和施工图纸；2.材料准备：根据设计方案和施工图纸，采购所需的材料和设备，并进行质量检验和验收；3.施工现场准备：清理机房内的杂物和设备，进行临时封闭和防尘处理；4.施工施工：按照设计方案和施工图纸进行空调、电力、防火、排风、布线等工程的施工；5.装饰装修：进行机房内的照明、地板、墙壁装修等工程；6.系统调试：进行安装设备的调试和运行测试，确保各项设备和系统运行正常；7.环境验收：对机房装修工程进行综合验收，确保符合设计要求和相关标准；8.完工验收：提交资料和报告，进行最终验收和竣工交接。
五、施工安全保障措施1.严格遵守相关安全规范和管理制度，保持施工现场的安全；2.进行施工前的技术交底和安全培训，确保工人操作正确、安全；3.设立专职安全员，负责现场安全管理和监督；4.加强施工现场的安全防护，包括安全帽、防护鞋、防护眼镜等；5.定期进行施工现场安全检查，及时发现和解决安全隐患。
机房装修施工组织设计专项施工方案
机房装修施工组织设计专项施工方案一、工程概述机房装修是指将机房进行装修改造，使其满足特定的使用需求和环境要求，提供良好的工作环境和设备保护。
本施工方案针对机房装修工程进行设计，并对施工过程中的组织管理进行详细规划，确保施工过程高效、安全、质量可控。
二、工程目标1.满足机房改造的设计要求，确保装修工程质量达到标准要求。
2.合理安排施工进度，确保工程按计划完成。
3.进行施工中的质量控制，确保各项工程质量符合规定标准。
4.合理安排人员和施工资源，确保施工过程高效有序。
三、施工组织1.施工组织结构（1）项目经理：负责工程实施全过程的协调管理，包括进度、质量、安全等方面。
（3）施工队长：指挥施工人员进行具体施工操作。
（4）施工人员：按工程需要具备相应资质的人员，包括电工、木工、泥工等。
2.施工过程控制（1）施工进度控制：根据设计要求和施工进度计划，合理安排施工人员和资源，确保施工进度按计划进行。
（2）质量控制：进行工程质量检查，确保各项工程质量符合设计要求。
（3）安全管理：制定施工安全措施和应急预案，确保施工过程中的安全。
四、施工工艺与方案1.拆除工序（1）清理工作区域：将机房内设备、家具、隔墙等进行清理，并进行分类处理。
（2）拆除隔墙：按设计要求拆除需要改动的隔墙，并确保拆除不影响原有结构安全。
2.基础工序（1）地面处理：对机房地面进行除尘、清洁，并进行必要的修补和处理，确保地面平整、无障碍。
（2）墙面处理：对机房墙面进行除尘、清洁，并进行必要的修补和涂装。
3.装修工序（1）天花板装修：安装符合设计要求的天花板，包括龙骨、石膏板、隔音棉等材料的安装。
（2）地板装修：安装符合设计要求的地板，包括地板砖、地毯等材料的铺设。
（3）墙面装修：进行墙面的装修，包括乳胶漆、壁纸等材料的涂装。
（4）门窗安装：安装符合设计要求的门窗，包括防火门、玻璃窗等的安装。
五、施工资源1.人力资源：根据施工需要，安排合适的施工人员和技术人员参与施工工作。
机房装修方案设计
机房装修方案设计随着信息技术的发展和普及，机房成为了许多企业和组织的核心设施之一。
机房装修方案设计的合理性将直接影响到机房的运行效率、安全性以及设备的寿命。
本文将从整体设计、空调系统、电源系统以及安全防护等方面，为您提供一份完整的机房装修方案设计。
一、整体设计1.布局设计机房布局设计是机房装修方案中的核心部分。
要合理规划机房内设备的摆放位置，确保设备之间有足够的空间以便维修和更换，同时要考虑设备之间的通道和走廊，方便日常运维人员操作和维护。
2.地面处理机房地面的处理应考虑到防静电、防水、防火等需求。
一般建议采用防静电地板，以减少机房内静电对设备的影响。
地板表面应平整、光滑，方便设备的移动和安装。
3.墙面装饰机房内墙面应采用防静电、防磁的材料，以减少外界电磁干扰对设备的影响。
墙面装饰色彩应以浅色为主，以提高机房的亮度，并方便清洁和观察。
二、空调系统机房内设备的正常运行需要保持适宜的温度和湿度。
在机房装修方案设计中，空调系统的合理规划至关重要。
1.冷却系统建议使用精密空调系统，能够精确控制机房内的温度和湿度。
可采用冷水机组与空气处理单元结合的形式，确保机房温度的稳定性。
2.通风系统机房装修方案中的通风系统可以有效排除机房内的热量和异味，保证空气的流通。
可采用排风扇和新风系统相结合的方式，提供充足的新鲜空气。
同时，还应考虑对机房内空气质量进行监测，并设置报警机制。
三、电源系统机房的电源系统是机房装修方案设计中非常重要的一部分。
合理规划电源系统，可确保机房内设备稳定运行，并提供备用电源以应对突发情况。
1.主电源建议机房使用双路供电系统，以确保电源的稳定性和可靠性。
主电源应采用配电柜进行管理，确保供电的安全性，同时还要考虑电源的备份和切换。
2.备用电源应配备UPS不间断供电系统，以提供电源故障时的备用能源。
根据机房设备的负载情况，选择合适容量的UPS设备，并定期进行维护和检测。
四、安全防护机房装修方案设计中的安全防护是保障机房运行的重要环节。
机房装修的施工方案
机房装修的施工方案机房装修的施工方案主要包括以下几个方面：一、空调系统的安装根据机房的大小和热量负荷情况，采用合适的空调设备。
应选择低噪音、高效节能的空调设备，以确保机房的温度和湿度始终保持在合适的范围内。
在机房内墙壁上设立合理数量和位置的通风口，保证空气的流通。
二、电源系统的建设机房的电源系统应该保证充足的供电能力，以满足各种设备的需求。
设置合理数量和位置的插座，方便设备的连接和使用。
建立备用电源系统，以防止因外界停电等原因造成的电力中断。
三、防静电措施机房内的设备和操作人员都需要进行静电防护。
在地板上铺设静电地板，安装静电导线和静电消除装置，减少静电的产生和积聚。
对于特别敏感的设备，使用防静电地板和防静电工作服，进一步保护设备的安全。
四、消防系统的安装机房装修的过程中，应该考虑到消防设施的设置。
安装自动报警系统、自动喷水灭火系统和手动灭火设备，增加机房的安全性。
施工中应注意选择不易燃烧的建筑材料，减少火灾发生的可能性。
五、安全监控系统的建设机房内安装安全监控设备，包括摄像头、门禁系统等，加强对机房的监控和管理。
同时，设置合理数量和位置的应急照明灯和安全标识，便于逃生和紧急处理。
六、机房的布局和装修根据机房的实际需要，合理规划机房内设备和通道的位置。
采用合适的墙壁和地面装修材料，确保机房整洁、耐用和易清洁。
合理布置设备、敷设电缆和线路，减少杂乱和混乱，便于操作和维护。
七、机房的环境控制机房内应控制噪音、尘埃、湿度等环境因素。
采用吸音材料和隔音设备，降低噪音。
安装净化设备和过滤器，减少尘埃对设备的影响。
控制机房内的湿度，以保证设备的正常运行。
总之，机房装修的施工方案需要充分考虑机房的功能和要求，确保机房的安全、稳定和舒适。
只有合理规划和实施，才能提高机房的使用效率和维护便捷性。

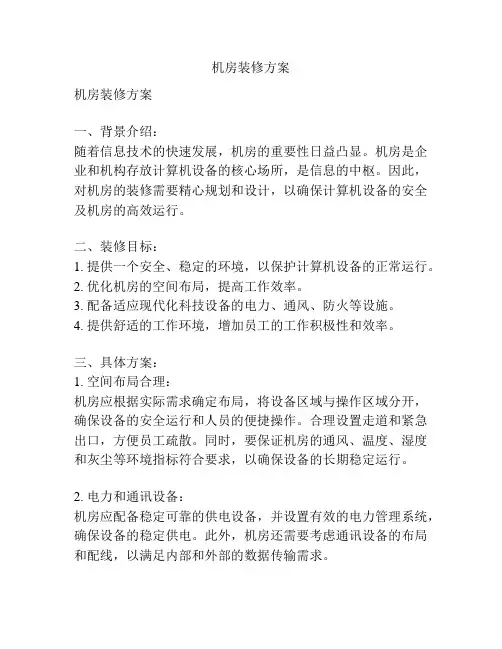

机房装修方案
机房装修方案机房装修方案一、背景介绍：随着信息技术的快速发展，机房的重要性日益凸显。
机房是企业和机构存放计算机设备的核心场所，是信息的中枢。
因此，对机房的装修需要精心规划和设计，以确保计算机设备的安全及机房的高效运行。
二、装修目标：1. 提供一个安全、稳定的环境，以保护计算机设备的正常运行。
2. 优化机房的空间布局，提高工作效率。
3. 配备适应现代化科技设备的电力、通风、防火等设施。
4. 提供舒适的工作环境，增加员工的工作积极性和效率。
三、具体方案：1. 空间布局合理：机房应根据实际需求确定布局，将设备区域与操作区域分开，确保设备的安全运行和人员的便捷操作。
合理设置走道和紧急出口，方便员工疏散。
同时，要保证机房的通风、温度、湿度和灰尘等环境指标符合要求，以确保设备的长期稳定运行。
2. 电力和通讯设备：机房应配备稳定可靠的供电设备，并设置有效的电力管理系统，确保设备的稳定供电。
此外，机房还需要考虑通讯设备的布局和配线，以满足内部和外部的数据传输需求。
3. 防火设施：机房是信息中心，要具备高度的安全性。
应配备火灾报警系统、灭火设备和自动灭火系统等防火设施，在紧急情况下能够及时报警和灭火，保护设备和人员的安全。
4. 硬件设备：机房的硬件设备包括服务器机柜、机房机柜、交换机等设备。
这些设备应选择品质可靠、散热性能好、噪音低的产品，以保证设备的正常运行和员工的工作环境。
此外，还应定期检查设备的运行情况，确保设备的良好状态。
5. 照明和舒适度：机房的照明要求明亮而不刺眼，以方便员工的工作操作。
同时，还要考虑舒适度，为员工提供舒适的工作环境，如适温、静音等。
四、装修费用预算:根据机房的具体面积和功能需求进行合理预算，包括材料采购、设备购置、施工费用等。
同时，还要考虑到后期维护费用和升级费用，以确保机房能够持续稳定运行。
五、总结：机房的装修方案需要综合考虑空间布局、电力、通讯、防火、硬件设备、照明等多个方面的因素。
机房装修工程方案
机房装修工程方案一、工程概况1.1 项目名称：XX公司机房装修工程1.2 项目地点：XX市XX区XX路XX号1.3 建设单位：XX公司1.4 设计单位：XX设计院1.5 施工单位：XX建筑装饰有限公司二、工程背景随着信息化和网络化的快速发展，机房作为信息和数据中心，具有至关重要的作用。
因此，对机房的装修和建设要求也越来越高。
本方案旨在对XX公司机房进行装修，提高机房的安全性、稳定性和可靠性，满足公司业务发展的需求。
三、工程内容3.1 承重墙、承重柱和承重梁的加强在机房装修中，为了提高机房的结构安全性，需要对承重墙、承重柱和承重梁进行加固和加强。
采用高强度的钢筋混凝土结构，确保机房的结构稳定和安全。
3.2 地面处理机房地面是机房装修中的重要部分，地面的质量直接关系到机房设备的安全和稳定。
因此，需要对机房地面进行平整处理，采用耐磨、耐压、防静电的地板材料，确保地面的稳定性和安全性。
3.3 壁面装修机房壁面的装修是机房装修中的重要环节，通过对机房壁面进行隔热、隔音、防静电等处理，提高机房的环境舒适度和设备的使用寿命。
3.4 门窗处理机房的门窗需要选择防火、防盗、隔音、防尘的材料，确保机房的安全性和稳定性。
3.5 空调系统机房的温度和湿度对设备的稳定运行有着至关重要的影响，因此，需要对机房的空调系统进行全面升级，确保机房内温度和湿度的稳定。
3.6 电力系统机房的电力系统是机房装修中的重点，对机房的电力系统进行全面升级，保证机房的用电安全和稳定。
3.7 照明系统机房的照明系统也是机房装修中的关键环节，通过对机房的照明系统进行升级，提高机房的工作环境和设备的使用寿命。
四、工程特点4.1 高标准本项目按照国家相关规范和标准进行设计和施工，力求达到国家相关标准要求，确保机房的安全性和稳定性。
4.2 环保本项目在材料和施工中力求环保，选用环保材料和工艺，减少对环境的影响。
4.3 良好的工作环境通过装修改造，提高机房的工作环境，为员工创造一个舒适、安全的工作环境。
机房改造施工方案
四、施工要求
1.施工前，需与相关部门沟通，了解机房现状，确保施工方案符合实际需求。
2.施工过程中，严格遵守国家及地方相关法律法规，确保施工安全、环保。
3.施工队伍需具备相关资质，施工人员需持证上岗。
4.施工期间，做好现场安全防护，确保施工人员及设备安全。
5.施工完成后，组织验收，确保机房改造达到预期效果。
3.施工队伍应具备相应资质，施工人员需持证上岗。
4.做好现场安全防护，确保施工人员及设备安全。
5.施工完成后，组织验收，确保机房改造达到预期效果。
五、施工进度安排
1.施工前准备：1个月
（1）与相关部门沟通，了解需求。
（2）制定施工方案，报批。
（3）办理相关手续，准备施工材料。
2.施工阶段：3个月
（1）拆除原有设施，清理现场。
1.机房基础设施改造：XX万元
2.电气系统改造：XX万元
3.空调及新风系统改造：XX万元
4.安全防范系统改造：XX万元
5.网络及通信系统改造：XX万元
6.施工管理及验收：XX万元
资金筹措：通过企业自筹、银行贷款等方式筹集改造资金。
七、风险及应对措施
1.施工安全风险：加强现场安全管理，严格执行安全操作规程，确保施工安全。
2.电气系统改造
（1）电源：配置足够数量的电源插座，确保设备用电需求。
（2）配电柜：更新为智能配电柜，实现远程监控和自动切换。
（3）电缆：采用优质电缆，降低线路故障率。
3.空调及新风系统改造
（1）空调：选用高能效比的精密空调，保证机房内温度、湿度稳定。
（2）新风系统：安装新风设备，确保机房内空气质量。
4.安全防范系统改造
机房装饰装修施工方案
机房装饰装修施工方案1. 概述机房装饰装修施工方案旨在确保机房的功能性和安全性，同时提供一个舒适的工作环境。
本方案详细阐述了机房装饰装修的具体内容和施工流程。
2. 方案内容以下为机房装饰装修的具体内容：2.1 空间规划设计在机房目标面积范围内，根据功能需求和空间利用率，进行机房布局规划设计。
确保设备布置合理、通道畅通，满足工作人员的操作需求。
2.2 墙面装修采用防火、耐用、易清洁的材料饰面机房墙面。
墙面材料应具备防潮、防尘、防静电、抗菌等功能。
2.3 地面装修机房地面应选用静电导电性能好的地板材料，确保地面电气安全，避免静电引起的设备损坏。
2.4 门窗装修机房门窗应采用防火、隔音、防尘的材料，确保机房的安全和保密性。
2.5 空调系统在机房中安装合适的空调系统，确保机房的温度和湿度控制，维持设备的正常运行和工作人员的舒适度。
2.6 照明系统在机房内设置适当数量和位置的照明设备，确保工作人员的安全和舒适度。
2.7 电源配电配置合理的电源系统，确保设备供电稳定，同时满足机房的电力需求。
2.8 接地系统建立完善的接地系统，确保机房内设备的安全运行，降低电磁辐射和静电干扰。
3. 施工流程以下为机房装饰装修的施工流程：3.1 准备工作确定机房的装修需求和预算，并制定详细的施工计划。
同时购买所需要的材料和设备，并做好准备工作。
3.2 空间规划设计根据机房的具体需求和预算，在施工前进行空间规划设计，包括机房布局和设备摆放位置。
3.3 墙面装修对机房墙面进行清洁和处理，并按照设计方案进行墙面装修施工。
使用合适的材料进行墙面的处理和装饰。
3.4 地面装修清理机房地面，并按照设计方案进行地面装修施工。
选择合适的地板材料，并进行铺设和固定。
3.5 门窗装修根据设计方案进行机房门窗的安装和装修，选择防火、隔音和防尘的材料，并确保门窗的安全性。
3.6 空调系统安装在机房内安装合适的空调系统，并进行测试和调试，确保空调系统的正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章机房装修1.1工程设计说明➢精装修工程➢电气工程（机房供配电、UPS）➢通风工程（空调系统）➢机房监控报警系统➢机房防雷接地保护系统随着计算机系统技术和设备的不断更新换代，安装计算机设备的场地技术，即机房工程也在不断地推陈出新。
所采用的新材料、设备、工艺和技术，其目的是为了更好地保证机房的温度、湿度、洁净度、照度、防静电、防干扰、防震动、防雷电、及时监控等，能充分满足计算机设备的安全可靠地运行，延长计算机系统使用寿命的要求，同时又要给系统管理员创造一个舒适、典雅的环境。
因此，在设计上要求充分考虑设备布局、功能划分、整体效果、装饰风格，体现现代机房的特点和风貌。
根据需求分析，我们认为机房装修总面积应约为200M2。
➢国家标准《电子计算机机房设计规范》(GB50174-93)➢国家标准《计算站场地技术要求》(GB2887-89)➢国家标准《电子计算机机房施工及验收规范》(SJ/T30003-93)➢国家标准《计算机机房活动地板的技术要求》(GB6650-86)➢国家标准《计算站场地安全技术》(GB9361-88)➢国家标准《电气装置安装工程接地装置施工及验收规范》(GB50169-92)➢中华人民共和国公共安全行业标准GA/T75-94《安全防范工程程序与要求》➢《中华人民共和国计算机信息系统安全保护条例》1.2机房精装修设计机房中的隔断采用不锈钢边框&12mm厚钢化玻璃。
钢化玻璃隔断近年正逐渐引入到网络机房装修中。
它具有隔音、隔热、耐压等特点，透视效果极佳，并增添机房的简练与豪华感。
整个机房四周的墙边、墙角均做防水处理。
玻璃与吊顶、地板交接处安装亚光不锈钢踢脚板线。
机房及办工区内隔断采用不锈钢大框玻璃隔断，隔断与天花、地板交接处装不锈钢角线，具体隔断位可以根据实际测量决定。
机房地板采用架空地板，为使水泥砂浆地面达到不起尘、不产尘、保证空调送风系统的空气洁净度，地面需要先涮防尘漆做防尘处理。
活动地板的种类较多，根据板基材料可分为：铝合金、全钢、中密度刨花板。
它们的表面都是粘贴ＰＶＣ抗静电贴面。
我们建议机房选用全钢防静活动地板，可与地面装饰效果相协调。
地板安装高度为0.3M。
地板与墙体交界处用不锈钢踢脚板封边。
机房大门入口处做踏步铺塑胶地板。
机房专用地整个机房区及办公区的不锈钢无框玻璃隔断上的门均为不锈钢无框玻璃自由门。
1) 设备间：单开玻璃门2) 网络机房：双开防火防盗门一套。
根据网络机房的具体建筑结构情况，整个机房为了确保机房的保温和消防需要；全部采用规格为600×600×0.8mm的“新景”微孔铝制天花板进行铺设，该天花板美观、耐用，防火、防潮，同时与机房屏蔽网一起组成一个完整的屏蔽系统，具抗静电、抗干扰的作用。
为保持机房环境廉洁度和保持机房温度均衡，建议采用铝泊制保温棉作天花、墙面、地面保温使机房具有防潮、防尘、保温的性能。
墙面处理是指采用在主机房建筑物的墙面、柱面上进行防尘、防潮、防水、保温处理，同时使房屋内部平整、光滑，清洁美观，改善采用光条件，增强保温、隔热、隔音、防尘等性能从而改善环境条件。
主机房墙面、地面及梁面上刷防霉、防潮漆，涂防水油膏，进行防尘处理、确保洁净度高、不产生粉尘、耐久性高、不产生龟裂、眩光，同时起到防水、防潮、防霉的效果。
机房应采用国产优质铝塑板，在选择墙面板材料时，要求能满足屏蔽系统和等电位系统的需求。
国产优质铝塑板生产流程采用目前最新技术及工艺，外观光亮，且性能价格比优，因此国产优质铝塑板无疑是最佳的方案。
在现代科技及工业的高速发展，材料领域的广泛应用中，国产优质铝塑板饰面光学效果，洁净程度、安全性，施工质量、施工条件均为最佳，国产优质铝塑板还能满足屏蔽系统的需求。
施工时，我们主要有以下四个步骤进行：1) 平整墙面，使用水泥沙浆找平，为下一步提供良好的工作面；2) 采用2mm厚的轻钢龙骨，把它固定到墙面上，成为未来装饰墙面的骨架，同时预留屏蔽接地的引出线，（分布在不同位置的六处地方，形成多点连接）；3) 选取9mm的优质埃特板，固定到龙骨上；4) 选取3mm的银白色的国产铝塑板沾在埃特板上，接封处采用银白色玻璃胶封边。
1.3配电系统设计一个系统能够正常工作，不仅需要有良好的主设备、性能卓越的UPS电源和安全舒适的工作环境，还需要有一个设计合理、可靠性高的供配电系统。
我们为该项目考虑与设计的内容如下：1) 机房内用电设备供电电源均为三相五线制及单相三线制，采用双回路供电；2) 用电设备作接地保护，并入土建大楼配电系统；3) 机房用电设备、配电线路装置过流过载两段保护，同时配电系统各级之间有选择性地配合，配电以放射式向用电设备供电；4) 机房配电系统所用电线为深圳联嘉祥阻燃聚氯乙烯绝缘导线，敷设喷塑桥架、镀锌铁管及金属软管。
5) 机房的设备供电和空调照明供电分为两个独立回路，其中设备供电由UPS提供并按设备总用电量的1.3倍进行预留，而空调照明用电由市电提供并按空调设备的要求供配。
6) 机房内照明装置宜采用机房专用无眩光灯盘，照明亮度大于300LUX，事故照明亮度应大于60LUX。
7) 机房内的配电系统考虑了与应急照明系统的自动切换。
8) 该机房电源进线正常时由市电供电,市电故障时由UPS供电，进线直接引入机房专用配电柜总输入开关。
9) 机房设计了一个市电配电箱，对机房的市电进行配电，配电箱为机房专用标准配电箱，配备低压开关。
柜内配有市电备用回路，安装德国防雷保护器。
10) 机房设计了一个UPS配电箱，对机房的UPS电进行配电，配电箱为机房专用标准配电箱，配备低压开关。
箱内配有UPS电源备用回路，安装防雷保护器。
11) 机房所有插座均采用普通电源插座和弹起式铜插座，普通电源插座安装在墙壁上，弹起式电源插座安装在防静电地板上，美观大方。
机房配电工程设计采用以下公司的产品：1) 配电柜：国际落地式柜体，电气元件2) 灯具：松业无眩光灯盘（飞利浦灯管）3) 单相插座：4) 跷板开关：5) 多联万用插座板：6) 导线、电缆：以上产品均为国产或进口的电气优质产品，经实践证明产品质量可靠。
1) 空调照明部分：该部分采用机房专用配电箱来完成，它接到总配电室送过来的市电电源，通过总电源开关，输出到分支回路中，我们为该部分设计了十三条回路：排气扇回路2条，照明回路3条，2匹专用空调回路1条，维修插座回路2条，其它辅助插座回路2条，饮水机回路1条，备用回路2条；此外，5匹吸顶空调回路1条（63A／3P）。
2) UPS电源部分：该部分采用机房专用配电箱来完成，它接到UPS送过来的单路电源，通过100A总电源开关，输出到分支回路中，我们为该部分设计了十三条回路：服务器回路3条，监控报警回路2条，交换机回路2条，工作站回路2条，消防回路1条，备用回路3条；3) 详细情况需根据实际情况调整1.3.4 UPS不间断电源设计1、最新UPS选型理念UPS的生产商习惯按其主电路结构的技术属性来对UPS进行分类，这种分类也已被广大用户接受，并以此来判定UPS的优劣。
第一类为后备式，主要有APC的BK500，山特的TG500；第二类为在线互动式，主要有APC的SmartUPS、山特、莱姆；第三类为在线双变换式，主要有MGE和EXIDE的大机；第四类为在线电压补偿式，主要有APC秀康DP300系列UPS。
而具体描述UPS的技术性能指标有四大类：1)对电网的适应能力；2)满足负载要求的UPS常规输出指标；3)UPS的输出能力和可靠性；4)智能管理和通信功能。
那么在这四大类指标中，比较和选择UPS应重点关注哪些特性呢？以下是当前专家和行业大用户普遍认可的一些观点：a．选择大功率UPS要慎重考虑UPS的输入功率因数和输入电流谐波（电力公害问题）。
双逆变在线式UPS，其AC/DC逆变器多为整流滤波电路，它的输入功因数低，一般只在0.8左右，输入电流谐波大，达30％，加专门滤波措施后，也仅能降到10％。
输入功率因数低，意味着输入无功功率大，输入谐波电流则干扰破坏电网，特别是三相大功率UPS这两项指标危害很大，形成所谓的电力公害，这会1)使由同一电网供电的变压器、电动机、电容器等产生附加谐波损耗、过热、加速老化；2)引起异步电动机转矩降低，振动加剧噪声增大；3)引起继电器和自动装置误动作，其次谐波对通讯线路、测量仪器产生辐射干扰，影响电能计量的精度等。
所以，UPS的输入功率因数和输入谐波电流应被视为重要性能指标之一，应该把输入功率因数＞0.95，输入电流谐波＜5％作为判定UPS性能指标是否合格的标准之一。
欧美发达国家早已立例，严格限制用电设备对电网的污染。
我国有关部门亦正制订相关法规，施行日期亦不会遥远，因此用户在购买UPS不间断电源时，若不考虑此因素，将会留下日后治理的诸多麻烦，造成经济上的重大损失，同时也会因为治理而产生系统效率降低，可靠性下降等副作用。
作为UPS，相应有三类解决方案。
第一，对于带有整流滤波输入的传统双变换UPS，无论是采用相控或不控整流，从市电吸取能量的方式均不是连续的正弦波，而是以脉动的断续方式向电网吸取电流，使得这类UPS具有谐波电流，功率因数低、效率低，对电网造成较大的污染，若采用12脉冲整流及输入滤波器，虽然可以将输入功率因数改善到0.95，谐波电流小于5％，但系统的总效率降低到90％左右，且成本增加，可靠性下降。
第二，输入整流器采用高频化整流技术，输入功率因数≈1，输入总谐波电流＜5％，对电网无污染。
但电路复杂，AC－AC总效率一般为92％左右。
第三，采用双逆变电压补偿在线式的UPS，其输入端是一个四象限高频逆变器，从市电吸取的电流是连续的正弦波，且与输入电压同相位，因此其输入功率因数≈1，输入谐波电流≤3％，对电网无污染。
AC－AC总效率高达96％。
由上可见，目前只有采用双逆变电压补偿在线式UPS，才能在获得输入功率因数≈1，输入谐波电流＜3％的同时，保持UPS系统AC－AC总效率达96％或以上。
双逆变电压补偿在线式UPS为APC公司专利技术。
APC Silcon 20K 系列大型UPS，即属此类。
b．要考虑UPS的输出能力与可靠性。
输出功率因数、输出电流波峰系数、输出过载能力、输出不平衡负载的能力等指标，直接反映了UPS的输出能力，对这些指标的限制，说明了UPS输出能力的局限性和脆弱的一面，尽管在配置UPS容量时尽可以使负载满足UPS 的要求，甚至留出很大的余量，但这些指标却直接反映了UPS的可靠性。
过载能力强，允许输出电流波峰系数高的，对负载功率因数限制小的，在同样电网环境和负载条件运行，其可靠性必然高，这是毋容置疑的道理。
c．要考虑效率与可靠性UPS的工作效率高时，意味着节省电能，这是绿色电源的标志之一。
