iGlobal 无人机4G数传图传系统
无人机无线移动通信传输方案

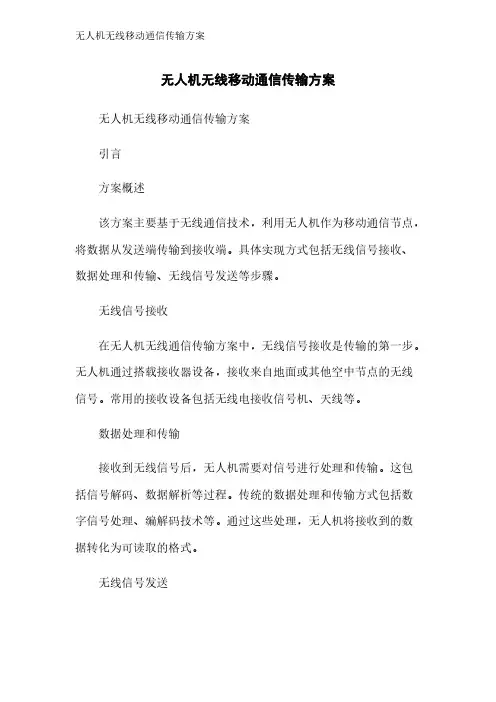

无人机无线移动通信传输方案无人机无线移动通信传输方案引言方案概述该方案主要基于无线通信技术，利用无人机作为移动通信节点，将数据从发送端传输到接收端。
具体实现方式包括无线信号接收、数据处理和传输、无线信号发送等步骤。
无线信号接收在无人机无线通信传输方案中，无线信号接收是传输的第一步。
无人机通过搭载接收器设备，接收来自地面或其他空中节点的无线信号。
常用的接收设备包括无线电接收信号机、天线等。
数据处理和传输接收到无线信号后，无人机需要对信号进行处理和传输。
这包括信号解码、数据解析等过程。
传统的数据处理和传输方式包括数字信号处理、编解码技术等。
通过这些处理，无人机将接收到的数据转化为可读取的格式。
无线信号发送数据处理和传输完成后，无人机需要将数据通过无线信号发送到接收端。
无人机通过搭载发送设备，将处理后的数据转化为无线信号进行传输。
常用的发送设备包括无线电发送信号机、天线等。
无人机通过改变信号频率、功率等参数，实现信号的传输。
通信安全在无人机无线通信传输方案中，通信安全是一个非常重要的问题。
为了保护数据的安全，可以采用加密技术、身份验证等方式。
通过这些安全措施，可以防止数据被非法窃取或篡改。
结论无人机无线移动通信传输方案是一种高效、可靠的数据传输方案。
通过无人机作为移动通信节点，可以实现快速、灵活的数据传输。
在实际应用中，还需要考虑无线通信的稳定性、通信距离等因素，以满足具体的需求。
，无人机无线移动通信传输方案具有广阔的应用前景，将在的无人机领域发挥重要作用。
dji cellular 工作原理
dji cellular 工作原理DJI Cellular是大疆创新公司推出的一款基于移动通信技术的无人机控制系统。
它利用移动通信网络的覆盖范围和可靠性，实现了无人机的远程控制和数据传输。
本文将详细介绍DJI Cellular的工作原理。
DJI Cellular的工作原理可以分为两个主要部分：无人机到云端的数据传输和云端到无人机的指令控制。
无人机到云端的数据传输。
DJI Cellular通过内置的移动通信模块，连接到移动通信网络，例如4G或5G网络。
无人机通过该模块将采集到的各种数据，如图像、视频、传感器数据等，传输到云端服务器。
这些数据可以用于无人机的遥测、地图制作、航拍等应用。
同时，无人机也可以接收来自云端的指令和控制信号，实现远程控制和飞行计划的下发。
云端到无人机的指令控制。
在云端服务器上，DJI Cellular通过与无人机的连接，接收来自用户或自动化系统的指令。
这些指令可以包括无人机的起飞、降落、航点飞行、任务执行等。
服务器会将这些指令转化为特定的数据格式，并通过移动通信网络传输到无人机。
无人机接收到指令后，会按照指令进行相应的动作，如改变飞行高度、速度、方向等。
同时，无人机也会将当前飞行状态、位置、电池电量等信息反馈给云端，以便实时监控和调度。
DJI Cellular的工作原理基于移动通信技术，具有以下特点：1.远程控制：无人机与云端服务器之间可以实现远程控制和数据传输，无需直接接触或近距离操作无人机。
这样可以大大提高操作的便捷性和安全性。
2.数据传输可靠性：DJI Cellular利用移动通信网络进行数据传输，具有较高的稳定性和可靠性。
即使在遥远或复杂环境下，也能保证数据的及时传输和接收。
3.跨地域操作：由于无人机与云端服务器之间通过移动通信网络连接，因此可以实现跨地域的操作。
用户可以在任何地方通过云端控制无人机，实现全球范围内的遥控飞行。
4.多用户支持：DJI Cellular可以同时连接多个用户，实现多用户之间的协同控制。
4G图传系统讲述
跨地域大型会议的最佳方案
人流在哪里，就出现在哪里
大众婚礼直播新手段
同在现场，重在分享青春时刻
20
自然灾害中，政府调控的“千里眼”
提供突发事件最准确的实时信息
全程管理监控的好帮手
为交通指挥者和大众节省精力和时间
21
现场维修抢修时和专家沟通的桥梁
一个不需要去现场的指挥艺术为拯生命争分夺秒保护环境的的科学新手段
约2000ms
触摸屏控制、服务器远程控制
◆尺寸：36*97*155mm ◆重量：0.6Kg ◆电源：内置电池：1小时
外接电源：DC12V/2A ◆功耗：15W
◆运行温度： -10～40℃ ◆运行湿度： 5%～90%（非冷凝） ◆储存温度：-20℃～60℃； ◆储存湿度：0%～95%（非冷凝）
第一类应用：媒体用户
产品简介
• 产品是基于多链路聚合技术和H.264编码技术的实时视频传输 终端。设备搭载的视频编码引擎可提供稳定的广播级视频质量。 产品有三个内置4G模块和一个外置4G或WIFI模块，同时支持有 线网络接入。高可靠性的链路聚合技术能最大限度地汇聚所有 网络链路带宽来实时传输高清视频。约600克的重量、小巧的设 计、简洁的触控屏用户界面使产品在拥有高性能的同时具备适 应各种场景的便携性要求。服务器软件可同时接收和分发多路 视频流。产品为移动新闻采集、户外直播和应急指挥提供了设 备基础。
系统拓扑图
信号源
Lan
Internet
通过互联网分发到各类移动终端
接收/分发服务器
显示屏监看
主要技术特性
• 多链路聚合技术将所有的无线信道整合为一个高带宽信道， 传输高质量的视频信号
• 前向纠错以及动态码率调整技术保障传输画面的流畅和稳定
大疆 4g 模块 原理
大疆 4g 模块原理
大疆的4G模块原理涉及到无线通信技术和数据传输原理。
4G
模块是一种用于无线通信的设备，它可以通过4G网络连接到互联网，并实现数据的传输和通信功能。
在大疆的产品中，4G模块通常用于
连接遥控设备和飞行器，实现遥控器与飞行器之间的数据传输和通信。
4G模块的原理主要涉及到以下几个方面：
首先是无线通信技术，4G模块采用LTE（Long Term Evolution）技术，它是一种第四代移动通信技术，具有高速数据传输、低延迟
等特点，能够实现高效的数据传输和通信。
其次是数据传输原理，4G模块通过LTE网络连接到互联网，可
以实现数据的上传和下载，包括遥控指令、图传数据等。
数据传输
原理涉及到调制解调、信道编码、多址技术等通信原理。
此外，4G模块还涉及到网络连接和通信协议，包括网络连接的
建立、数据包的传输、通信协议的处理等内容。
在大疆的产品中，4G模块通常与飞行控制器、遥控器等设备配
合使用，通过4G网络实现遥控指令的传输、图传数据的接收等功能，从而实现对飞行器的远程控制和监控。
总的来说，大疆的4G模块原理涉及到LTE无线通信技术、数据
传输原理以及网络连接和通信协议等内容，通过这些原理，4G模块
能够实现飞行器的远程控制和数据传输功能。
无人机无线移动通信传输方案
无人机无线移动通信传输方案在当今科技飞速发展的时代，无人机已经在多个领域得到了广泛应用，从航拍、农业植保到物流配送、抢险救援等等。
而要实现无人机的高效、稳定运行，一个可靠的无线移动通信传输方案至关重要。
无线移动通信传输对于无人机来说，就像是它的“神经系统”，负责将无人机采集到的数据及时、准确地传输到地面控制端，同时将地面控制端的指令传达给无人机。
如果这个“神经系统”出现问题，无人机可能会失控、丢失数据，甚至造成严重的安全事故。
目前，常见的无人机无线移动通信传输技术主要包括 WiFi、蓝牙、卫星通信和移动通信网络等。
WiFi 技术在短距离内能够提供较高的数据传输速率，但它的传输距离有限，容易受到障碍物的干扰。
对于一些在小范围内作业的无人机，比如室内拍摄的无人机，WiFi 可能是一个不错的选择。
但如果是需要在较大范围内飞行的无人机，WiFi 就显得力不从心了。
蓝牙技术的传输距离更短，数据传输速率也相对较低，一般只适用于与手机等设备进行简单的数据交互，比如传输一些基本的飞行参数。
卫星通信则具有覆盖范围广的优点，无论无人机飞到哪里，只要能接收到卫星信号，就能实现通信。
然而，卫星通信的设备成本高昂，数据传输费用也较高，而且传输速率相对较慢，这在一定程度上限制了它在民用无人机领域的广泛应用。
移动通信网络，如 4G 和正在发展的 5G 网络，为无人机的无线通信提供了新的可能性。
4G 网络已经能够支持一定程度的无人机通信，但其在数据传输速率、延迟等方面还有待提高。
5G 网络具有高速率、低延迟、大容量连接等特点，能够更好地满足无人机通信的需求。
通过 5G 网络，无人机可以实时传输高清视频、大量的传感器数据等，并且能够实现更精准的远程控制。
在实际应用中，选择哪种无线移动通信传输方案，需要综合考虑多个因素。
首先是飞行距离和作业范围。
如果无人机的作业范围较小，比如在几百米范围内，WiFi 可能就足够了；如果需要在城市或者较大的区域内飞行，移动通信网络可能是更好的选择。
