图纸打印及加长版对应的图纸尺寸

图纸加长标准尺寸

A0图纸标准尺寸(长*宽) 1189*841mm

A0+1/8: 1338*841

A0+1/4: 1487*841

A0+3/8: 1635*841

A0+1/2: 1784*841

A0+5/8: 1932*841

A0+3/4: 2081*841

A0+7/8: 2230*841

A0+1: 2378*841

A1图纸标准尺寸 841*594

A1+1/4: 1051*594

A1+1/2: 1261*594

A1+3/4: 1472*594

A1+1: 1682*594

A1+5/4: 1892*594

A1+3/2: 2102*594

A2图纸标准尺寸 594*420

A2+1/4: 743*420

A2+1/2: 892*420

A2+3/4: 1041*420

A2+1: 1189*420

A2+5/4: 1338*420 A2+3/2: 1487*420

A2+7/4: 1635*420

A2+2: 1784*420

A2+9/4: 1932*420

A2+5/2: 2081*420

A3图纸标准尺寸 420*297

A3+1/2: 631*297

A3+1: 841*297

A3+3/2: 1051*297

A3+2: 1261*297

A3+5/2: 1472*297

A3+3: 1682*297

A3+7/2: 1892*297

A4图纸标准尺寸 297*210

A4+1/2: 445*210

A4+1: 594*210

合集下载

图纸加长及加宽规格尺寸

0.25号图纸的加长及加宽

宽 297 297 297 297 297 297 297 297 297 297 297 297 297

长 420 525 630 736 841 946 1051 1156 1261 1366 1471 1576 1682

图纸规格 0.25 0.313 0.375 0.438 0.5 0.563 0.625 0.688 0.75 0.814 0.875 0.938

1.0

0.125 0.5号图纸及加长及加宽

宽 420 420 420 420 420 420 210 210 210 210 210 210

长 594 743 891 1041 1189 1338 297 371 446 594 668 743

图纸规格 0.5 0.625 0.75 0.875 1.0 1.125 0.125 0.156 0.187 0.25 0.281

0.312

1号图纸的加长及加宽

宽 594 594 594 594 594 594 594 594 594 594 594 594

长 841 946 1051 1156 1261 1471 1576 1682 1787 1892 1997 2102

图纸规格 1.0 1.125 1.25 1.375 1.5 1.75 1.875 2.0 2.125 2.25 2.375 2.5

2号图纸的加长及加宽

宽 841 841 841 841 841 841 841 841 841 841 841 841 841

长 1189 1338 1486 1635 1783 1932 2081 2229 2378 2527 2675 2824 2972

图纸规格 2.0 2.25 2.5 2.75 3.0 3.25 3.5 3.75 4.0 4.25 4.5 4.75 5.0

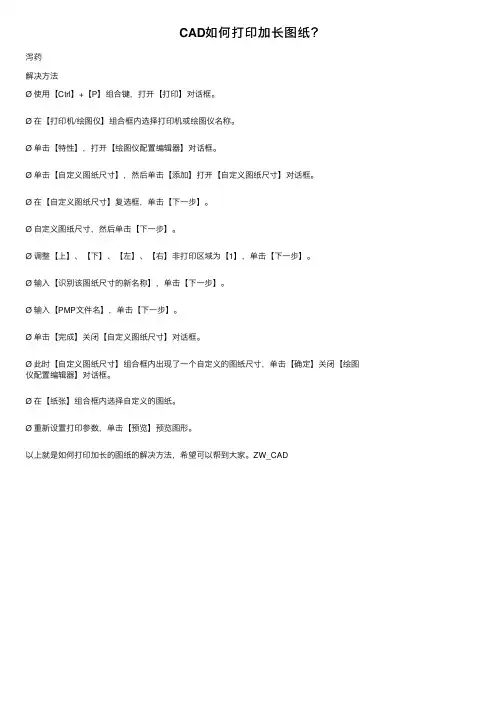

CAD如何打印加长图纸？

泻药解决⽅法Ø 使⽤【Ctrl】+【P】组合键，打开【打印】对话框。

Ø 在【打印机/绘图仪】组合框内选择打印机或绘图仪名称。

Ø 单击【特性】，打开【绘图仪配置编辑器】对话框。

Ø 单击【⾃定义图纸尺⼨】，然后单击【添加】打开【⾃定义图纸尺⼨】对话框。

Ø 在【⾃定义图纸尺⼨】复选框，单击【下⼀步】。

Ø ⾃定义图纸尺⼨，然后单击【下⼀步】。

Ø 调整【上】、【下】、【左】、【右】⾮打印区域为【1】，单击【下⼀步】。

Ø 输⼊【识别该图纸尺⼨的新名称】，单击【下⼀步】。

Ø 输⼊【PMP⽂件名】，单击【下⼀步】。

Ø 单击【完成】关闭【⾃定义图纸尺⼨】对话框。

Ø 此时【⾃定义图纸尺⼨】组合框内出现了⼀个⾃定义的图纸尺⼨，单击【确定】关闭【绘图仪配置编辑器】对话框。Ø 在【纸张】组合框内选择⾃定义的图纸。

Ø 重新设置打印参数，单击【预览】预览图形。

以上就是如何打印加长的图纸的解决⽅法，希望可以帮到⼤家。ZW_CAD

图纸加长规范

篇一：图纸尺寸加长标准

3 图纸幅面

3.1 图纸幅面及图框尺寸，应符合表3.1的规定及图3.1的格式。表

3.1 图纸幅面及图框尺寸（mm）

幅面代号

尺寸代号

b(l

841(1189

594(841

420(594

297(420

210(297 C105

25横式立式图3.1 图纸幅面3.2 图纸短边不得加长，长边可按表

3.2规定的尺寸加长。表3.2 图纸长边加长尺寸（mm）

幅面代号

长边尺寸

长边加长后尺寸

1189

1338 1487 1635 1784 1932 2081 A1

841

1051 1261 1472 1682 1892 2102 A2

594

743 892 104

1 1189 1338 1487 A3

420

631 841 1051 1261 1472 1682

篇二：图纸图框尺寸及加长尺寸

一、图纸幅面 1．房屋建筑制图的图纸幅面及图框尺寸，应符合表2—l的规定。

需要微缩复制的图纸，其一个边上应附有一段准确米制尺度，四个边上均附有对中标志，米制尺度的总长应为100mm，分格应为10mm。对中标志应画在图纸各边长的中点处，线宽应为0．35mm，伸人框内应为5mm。

图纸的短边一般不应加长，长边可加长，但应符合表2—2的规定。

图纸以短边作为垂直边称为横式，以短边作为水平边称为立式。一般A0～A3图纸宜横式使用；必要时，也可立式使用。

一个工程设计中，每个专业所使用的图纸，一般不宜多于两种幅面，不含目录及表格所采用的A4幅面。

CAD图纸尺寸一览表

篇三：关于图纸,图纸规范,很实用

1 图纸幅面规格与图纸编排顺序

1.1图纸幅面

1.1.1 图纸幅面及图框尺寸，应符合表1.1、1.2规定及图1.1～图1. 3的格式。

表1.1 幅面及图框尺寸(mm)

1.1.2 需要微缩复制的图纸，其一个边上应附有一段准确米制尺度，四个边上均附有对中标志，米制尺度的总长应为100mm，分格应为10mm。对中标志应画在图纸各边长的中点处，线宽应为0.35mm，伸入框内应为5mm。图纸的短边一般不应加长，长边可加长，但应符合表1.2规定。表1.2 图纸长边加长尺寸(mm)

图纸标准图幅大小及加长尺寸整理打印

幅面代号尺寸幅面代号尺寸

A3-0 297×420 A2-0 420×594

A3-1 297×630 A2-1 420×743

A3-2 297×841 A2-2 420×891

A3-3 297×1051 A2-3 420×1041

A3-4 297×1261 A2-4 420×1189

A3-5 297×1471 A2-5 420×1338

A3-6 297×1682 A2-6 420×1486

A3-7 297×1892 A2-7 420×1635

幅面代号尺寸幅面代号尺寸

A1-0 594×841 A0-0 841×1189

A1-1 594×1051 A0-1 841×1486

A1-2 594×1261 A0-2 841×1635

A1-3 594×1471 A0-3 841×1783

A1-4 594×1682 A0-4 841×1932

A1-5 594×1892 A0-5 841×2080

A1-6 594×2102 A0-6 841×2230

图纸尺寸

1、 A0：841*1189

（1）A0+1: 841*2378；

（2）A0+1/2: 841*1784；

(3) A0+1/4: 841*1487；

(4) A0+1/8: 841*1338；

2、 A1：594*841

(1) A1+1: 594*1682；

(2) A1+1/2: 594*1261；

(3) A1+1/4: 594*1051；

(4) A1+1/8: 594*946；

3、 A2：420*594

4、 A3：297*420

5、 A4：210*297

长边加长后尺寸 :

A0 1189

1338 1487 1635 1784 1932 2081

A1 841

1051 1261 1472 1682 1892 2102

A2 594

743 892 1041 1189 1338 1487

A3 420

631 841 1051 1261 1472 1682

工程图纸尺寸大全

图纸尺寸大全

A组 B组 C组备注

A0 841×1189 B0 1000×1414 C0 917×1297

A1 594×841 B1 707×1000 C1 648×917

A2 420×594 B2 500×707 C2 458×648

A3 297×420 B3 353×500 C3 324×458

A4 210×297 B4 250×353 C4 229×324

A5 148×210 B5 176×250 C5 162×229

A6 105×148 B6 125×176 C6 114×162

A7 74×105 B7 88×125 C7 81×114

A8 52×74 B8 62×88 C8 57×81

A9 37×52 B9 44×62 DL 110×220

A10 26×37 B10 31×44 C7/6 81×162

A4实际打印尺寸：200.26x283.99以后按照此尺寸类推

a1加长图纸尺寸是多少

博学笃行自强不息

a1加长图纸尺寸是多少

标题：A1加长图纸尺寸是多少

摘要：本文将详细介绍A1加长图纸的尺寸，包括其宽度和长度。同时，还将介绍A1加长图纸的常见用途以及在工程设计和建筑行业中的重要性。通过了解A1加长图纸的尺寸和用途，读者将对其在实际应用中的意义有更深入的理解。

第一节：什么是A1加长图纸

A1加长图纸是指在标准A1尺寸的基础上进行加长制作的一种图纸。标准的A1图纸尺寸为594mm×841mm，是国际上广泛使用的一种图纸尺寸，用于各种设计和绘图工作。而A1加长图纸是在A1尺寸的基础上，将其长度进行适当的加长，使得其适合一些较长的设计需求。

第二节：A1加长图纸的尺寸

A1加长图纸的尺寸并没有固定的标准，因为在实际应用中，其加长的长度可以根据具体需求来确定。一般来说，A1加长图纸的长度可以增加到原来标准A1图纸尺寸的两倍或者更多。例如，将A1图纸的长度加长到1682mm或者更长。这种加长的设计可以满足一些较长的工程设计需求，确保绘图的完整和准确。

博学笃行自强不息

第三节：A1加长图纸的用途

A1加长图纸在工程设计和建筑行业中具有广泛的应用。它通常用于制作建筑平面图、结构图、电气布置图等。由于A1加长图纸的长度相对于标准A1图纸更长，因此在需要表达大尺寸设计方案或者标明详细信息的情况下，它更为适用。比如，在制作大型建筑物的剖面图时，A1加长图纸能够提供更多的空间来显示细节，使得图纸更加清晰和易于理解。

第四节：A1加长图纸的重要性

A1加长图纸在工程设计和建筑行业中的应用非常重要。它不仅能够满足大尺寸设计需求，还可以提供足够的空间来绘制复杂的构造细节，从而提高工程设计的准确性和可行性。此外，A1加长图纸可以增强设计方案的可视性，使得设计师和客户更容易理解和评估设计方案。另外，A1加长图纸还在制图过程中起到了重要的补充角色，确保了设计的细节没有遗漏，从而减少了施工过程中的潜在问题。

图纸绘制标准

图纸绘制标准（参考）

一、图幅及图框的尺寸

1、A4图纸（297×210mm）

图框尺寸长×宽：257×170mm。

2、A3图纸（420×297mm）

图框尺寸长×宽：380×257mm。

3、A2图纸（594×420mm）

图框尺寸长×宽：554×380mm。

4、A1图纸（841×594mm）

图框尺寸长×宽：801×554mm。

5、A0图纸（1189×841mm）

图框尺寸长×宽：1149×801mm。

A3、A4图纸有两个框，外框线宽0.7mm，内框线宽0.18mm，内外框间距2mm；

A2-A0图纸有3个框，从外向里线宽分别为1mm、0.18mm、0.18mm，间距从外向里分别为2mm、10mm。

具体尺寸见附图。

二、图签尺寸

1、A3、A4：

图签外框长×宽为80×40mm，标题栏行宽16mm，签字栏共4行、4列，签字栏行宽6mm，列宽20mm。

标题字体为黑体4#，单位名称为3.5#仿宋，签字人名为3#仿宋。

2、A2-A0：

图签外框长×宽为140×75mm，标题栏行宽35mm，签字栏共4行、4列，签字栏行宽10mm，列宽35mm。

标题字体为黑体7#，单位名称为5#仿宋，签字人名为4#仿宋。

3、图签外框及标题栏线宽0.5mm，签字栏为线宽0.18mm。

具体尺寸见附图。三、绘图采用的线型

1、绘图分为主要轮廓线、次要轮廓线、标注线、中线、折线等等。

2、主要轮廓线为实线线宽0.5mm。

3、次要轮廓线为实线线宽为0.35mm。

4、标注线为实线，中线为点划线，折线为实线，不可见轮廓线为虚线，其对应的线宽为0.18mm。

四、文字规格

1、规程措施的图纸标题采用仿宋格式，黑体，5#字体。

2、巷道名称、标注线、说明等采用仿宋格式，仿宋体，2#字体。

五、打印比例

1、采区布置图：平面1：2000、剖面1：2000或平面1：1000、剖面1：1000。

2、采区上山：平面1：1000、剖面1：1000或平面1：500、剖面1：500。
