离心泵串并联实验讲

离心泵串并联实验讲义

一、实验目的

1.增进对离心泵并、串联运行工况及其特点的感性认识。

2.绘制单泵的工作曲线和两泵并、串联总特性曲线。

二、实验原理

在实际生产中,有时单台泵无法满足生产要求,需要几点组合运行。组合方式可以有串

联和并联两种方式。下面讨论的内容限于多台性能相同的泵的组合操作。基本思路是:多台

泵无论怎样组合,都可以看作是一台泵,因而需要找出组合泵的特性曲线。

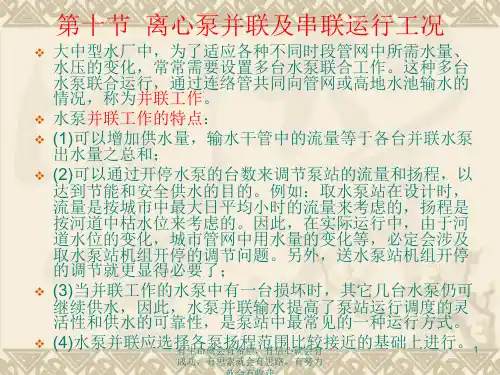

1.泵的并联工作

当用单泵不能满足工作需要的流量时,可采用两台泵(或两台以上)的并联工作方式,

如图所示。离心泵 I 和泵 II 并联后,在同一扬程(压头)下,其流量 Q并是这两台泵的流量之和,Q并=Q I+QⅡ。并联后的系统特性曲线,就是在各相同扬程下,将两台泵特性曲线 (Q - H )I 和 (Q - H )II上的对应的流量相加,得到并联后的各相应合成流量 Q并,最后绘出 (Q - H )并曲线如图所示。图中两根虚线为两台泵各自的特性曲线 (Q - H )I和 (Q - H )II;实线为并联后的总特性曲线 (Q - H )并,根据以上所述,在 (Q - H )并曲线上任一点 M,其相应的流量 Q M是对应具有相同扬程的两台泵相应流量 Q A和 Q B之和,即 Q M=Q A+Q B。

图泵的并联工作

-515图两台性能曲线相同的泵的并联特性曲线

上面所述的是两台性能不同的泵的并联。在工程实际中,普遍遇到的情况是用同型号、

同性能泵的并联,如图所示。 (Q - H )I和 (Q - H )II特性曲线相同,在图上彼此重合,并联后的总特性曲线为 (Q - H )并。本实验台就是两台相同性能的泵的并联。

进行教学实验时,可以分别测绘出单台泵 I 和泵 II 工作时的特性曲线 (Q - H )I和

(Q - H )II,把它们合成为两台泵并联的总性能曲线 (Q - H )并。再将两台泵并联运行,测出并联工况下的某些实际工作点与总性能曲线上相应点相比较。

2.泵的串联工作

当单台泵工作不能提供所需要的压头(扬程)时,可用两台泵(或两台上)的串联方式

工作。离心泵串联后,通过每台泵的流量 Q是相同的,而合成压头是两台泵的压头之和。串

联后的系统总特性曲线,是在同一流量下把两台泵对应扬程叠加起来就可得出泵串联的相应

合成压头,从而可绘制出串联系统的总特性曲线 (Q - H )串如图所示。串联特性曲线 (Q - H )串上的任一点 M 的压头 H M,为对应于相同流量 Q M的两台单泵 I 和 II 的压头 H A和 H B之和,即

H M=H A+ H B。

教学实验时,可以分别测绘出单台泵泵 I 和泵 II 的特性曲线 (Q - H )I和 (Q - H )II,

并将它们合成为两台泵串联的总性能曲线 (Q - H )串,再将两台泵串联运行,测出串联工况下

的某些实际工作点与总性能曲线的相应点相比较。

图两台泵的串联的特性曲线

计算方法和公式:

泵的扬程用下式计算:

2

式中:H出口压力——泵出口处压力(米)

H真空表——泵入口真空度(米)

H0——压力表和真空表测压口之间的垂直距离(米)

u出——泵出口处液体流速(立方米/秒)

u入——泵入口处液体流速(立方米/秒)

g——重力加速度

三、实验装置与流程

(1)实验装置(天大提供)

泵的最小频率:1900 转/分

泵的最大频率:2900 转/分

泵的额定扬程:50 米

泵的电机效率:90%

泵的进口管内径:41 毫米

泵的出口管内径:41 毫米

两测压口间垂直距离:0.3 米

精品资料

(2)实验流程

He=H出口压力表-H进口压力+H0+(u出 -u入 2)/2g

精品资料

真串并联实验装置流程图

四、实验步骤

先到参数设置画面进行泵的参数设置:主要是选泵和调节泵的转速。然后再进行实验。(1)单台泵 I 特性曲线 (Q - H )I的测定。

①关闭泵出口阀 V2,开启泵的进水阀门 V1;

②接通电源,启动泵Ⅰ;

③稍稍打开阀门 V2,调节其流量,待真空表 P1 和压力 P2 稳定,记下压力表和真空表的读数和孔板流量计的流量,由此测得一个工况下的 H 和 Q。

④开大阀门 V2 的开度,重复③的步骤,测得十组数据。

⑤依次关闭出水阀 V2,关闭泵Ⅰ的电源,关闭泵进水阀 V1。

(2)单台泵 II 特性曲线 (Q - H )II的测定。

①关闭泵出口阀 V4,开启泵的进水阀门 V3;

②接通电源,启动泵 II;

③稍稍打开阀门 V4,调节其流量,待真空表 P3 和压力 P4 稳定,记下压力表和真空表的读数和孔板流量计的流量,由此测得一个工况下的 H 和 Q。

④开大阀门 V4 的开度,重复③的步骤,测得十组数据。

精品资料

⑤依次关闭出水阀 V4,关闭泵 II 的电源,关闭泵进水阀 V2。

(3)两台泵并联工况下特性曲线 (Q - H )I的测定。

①并闭阀门 V2、V4 和 V5,开启阀门 V1 和 V3。

②接通电源,起动泵Ⅰ和泵Ⅱ。

③打开阀门 V2 和 V4,调节其流量,使压力表 P2 和 P4 都指示在某一相同的压力,此时,记下孔板流量计的相应流量,由此测得一个工况下的 H并和 Q并。

④按上述的③的方法,再测试出几个不同并联工况下的 H并和 Q并,即改变 H并,,测出相应的 Q并。

⑤依次关闭泵Ⅰ出口阀 V2、泵Ⅰ电源和进水阀 V1;再依次关闭泵Ⅱ出口阀 V4、泵Ⅱ电源和进水阀 V3。

(4)两台泵串联工况下特性曲线 (Q - H )I的测定。

①关闭阀门 V2、V4 和 V5,开启阀门 V1 和 V3;

②接通电源,首先启动泵 II,待其运行正常后,打开串联阀门 V5,再启动泵 I,待泵 I

又运行正常后,关闭 V3,最后打开泵 II 的出口阀门 V4;

③调节阀门 V4 到一定开度,即调到某一扬程 H串和流量 Q串的工况,在此工况下测读压

力表 P1 和 P4 的扬程值,并测得孔板流量计的流量,计算出 Q串。

④按上述③的方法,再测试出几个不同串联工况下的 H串和 Q串。

⑤依次关闭泵Ⅱ出口阀 V4,泵Ⅱ电源,串联阀 V5,泵 I 电源,泵 I 进水阀 V1。

五、注意事项:

1.先开进水阀,再打开泵,否则会发生气缚现象;

2.当出口阀全开的情况下启动泵,可能会发生烧泵事故。
