玻璃配合料的制备
玻璃的制备原理
玻璃的制备原理
玻璃的制备原理是通过将石英砂、碱金属氧化物（如碳酸钠、碳酸钾）和石灰石这三种主要原料混合后加热，使其熔化并迅速冷却固化而得。
具体制备过程如下：
1. 将适量的石英砂、碱金属氧化物和石灰石按一定比例混合，使其成为均匀的粉末混合物。
2. 将混合物放入制造玻璃的特殊炉中，在高温下加热。
加热的温度通常可达到约1500℃以上。
3. 当原料混合物被加热到适当的温度时，各种成分开始熔化，并形成一种黏稠的液体。
这种液体是玻璃的前驱体。
4. 在玻璃液体形成后，迅速将其倒入特制的模具或通过喷射气流冷却，使其迅速冷却并固化。
5. 最后，经过冷却和固化后的玻璃被从模具中取出，可以进一步加工和处理，以得到所需的形状和功能。
通过以上制备过程，石英砂提供了玻璃的主要成分二氧化硅（SiO2），碱金属氧化物（如碳酸钠、碳酸钾）提供了玻璃的助熔剂，而石灰石则提供了氧化钙（CaO），同时还有一些辅助成分如氧化铝（Al2O3）、氧化镁（MgO）等可以根据需要添加。
整个制备过程中的加热和冷却控制可以影响到玻璃的物理性质，如透明度、硬度和抗冲击性等。
玻璃配方计算和配合料制备.
实验三玻璃配方计算和配合料制备1 目的意义1.1 意义配方计算是根据原料化学成分和所制备的玻璃成分等计算各种原料的需要料。
配合料制备就是按照配方配制并加工原料，使之符合材料高温烧制要求。
配方计算和配合料制备是玻璃乃至各种无机非金属材料新品种研制和生产必不可少的工艺过程。
配方计算也是对后续玻璃熔制工艺参数的预测，配合料制备则直接影响玻璃的熔制效果和成品性能。
1.2 目的(1) 进一步掌握配方计算的方法；(2) 初步掌握配合料的制备方法和步骤；(3) 了解影响配合料均一性的因素。
2 实验原理2.1 玻璃成分的设计首先，要确定玻璃的物理化学性质及工艺性能，并依此选择能形成玻璃的氧化物系统，确定决定玻璃主要性质的氧化物，然后确定各氧化物的含量。
玻璃系统一般为三组分或四组分，其主要氧化物的总量往往要达到90％(质量)。
此外，为了改善玻璃某些性能还要适当加人一些既不使玻璃的主要性质变坏而同时使玻璃具有其他必要性质的氧化物。
因此，大部分工业玻璃都是五六个组分以上。
相图和玻璃形成区域图可作为确定玻璃成分的依据或参考。
在应用相图时，如果查阅三元相图，为使玻璃有较小的析晶倾向，或使玻璃的熔制温度降低，成分上就应当趋向于取多组分，应选取的成分应尽量接近相图的共熔点或相界线。
在应用玻璃形成区域图时，应当选择离开析晶区与玻璃形成区分界线较远的组成点，使成分具有较低的析晶倾向。
为使设计的玻璃成分能在工艺实践中实施，即能进行熔制、成型等工序，必须要加入一定量的促进熔制，调整料性的氧化物。
这些氧化物用量不多，但工艺上却不可少。
同时还要考虑选用适当的澄清剂。
在制造有色玻璃时，还须考虑基础玻璃对着色的影响。
以上各点是相互联系的，设计时要综合考虑。
当然，要确定一种优良配方不是一件简单的工作，实际上，为成功地设计一种具有实用意义，符合预定物化性质和工艺性能的玻璃成分，必须经过多次熔制实践和性能测定，对成分进行多次校正。
表2-1给出两种易熔的Na2O-CaO-SiO2系统玻璃配方，可根据自己的要求进行修改。
日用玻璃、平板玻璃、玻璃纤维生产工艺介绍
日用玻璃、平板玻璃、玻璃纤维生产工艺介绍一、日用玻璃生产工艺日用玻璃制造包括配合料制备、熔制、成型、退火、表面处理、检验和包装等工序。
（1）配合料制备：包括原料贮存、称量、混合及配合料的输送。
（2）熔制：包括硅酸盐形成、玻璃形成、玻璃液澄清、玻璃液均化和玻璃液冷却五个阶段。
玻璃熔炉按加热方式分为火焰炉、电熔炉和坩埚炉。
其中，火焰炉为主要加热方式，主要为蓄热式马蹄焰池炉，燃料主要为发生炉煤气、天然气等。
（3）成型：把已熔化好并符合成型要求的玻璃液，通过一定方法转变为具有固定几何形状制品的过程，通常有吹制成型、压制成型、压吹成型、离心浇注等成型方法。
（4）退火：为了消除玻璃制品中的永久应力，需要对玻璃制品进行退火处理。
退火是先把玻璃制品加热，然后按照规定的温度进行保温和冷却。
（5）表面处理：一般通过在退火炉的热端和冷端涂层的方法对玻璃瓶罐进行表面处理。
（6）加工和装饰：玻璃器皿制品在完成成型和退火工序后，大多数要进行加工。
玻璃器皿制品的加工工序方法复杂而多样化，包括爆口、磨口、抛光、烘口、切割钻孔、钢化等。
装饰分为成型过程的热装饰和加工后的冷装饰。
热装饰是把不同颜色的易熔玻璃制成各种图案、颗粒、粉体等，利用成型时的高温作用，把其粘结或喷洒在制品表面。
冷装饰是把已完成各种加工后的制品，用低温颜色釉料、玻璃花纸、有机染料等，通过彩绘、印花、贴花、喷花等工艺，使制品达到装饰效果。
二、平板玻璃生产工艺平板玻璃生产包括浮法和压延法两种。
浮法是将玻璃液从池窑连续地流入并漂浮在有还原性气体保护的金属锡液面上，依靠玻璃的表面张力、重力及机械拉引力的综合作用。
拉制成不同厚度的玻璃带，经退火、冷却而制成平板玻璃。
浮法是平板玻璃制造的主要工艺技术，其生产工艺包括配料、熔化、成型、退火和切裁包装5 个工序。
压延平板玻璃是采用压延方法制造的一种平板玻璃，从生产工艺上讲，压延工艺与浮法工艺的区别仅仅在于成型这一工艺环节采用的技术不同，浮法工艺采用的是锡槽成型，而压延工艺采用的是压延机成型，其余工艺环节二者均相同。
玻璃工艺学12-13原料和配合料制备
结 晶 水 10
32-35.4 ℃
35.4℃以上
玻璃工艺学
7
1
15
注意：需要保持纯碱库干燥、通风，否则很容易吸水结块， 受热时 又放出水分时配和料成糊状，另外，低温时， 若纯碱本身比 较潮湿，吸附有结晶水，则配料时可 用蒸汽或热水处理，将 结晶水析出，并保持在 35.4℃以上，否则纯碱会迅速地吸 收水分成结晶水 时配合料胶结，阻碍配合料的输送。
（3） 、引入氧化锂的原料
I、性质作用：网络外体、断网并强烈助熔（桥氧多时），积 聚（非桥氧多时），少量引入时降低析晶能力， 过多则增加析晶能力； II、应用：在电气玻璃、微晶玻璃含量约为3-4%，一般玻璃 中可 引入0.1-0.5%. III、原料：碳酸锂、含锂矿物。
碳酸锂：无色或白色结晶，较纯净，价高。 含锂矿物： 锂云母：淡紫色、灰色、白色的宽片和小鳞片成； 易溶，含铁量低，是较好原料。 锂辉石（Li2O· 2O3· Al 4SiO2)：白色或淡绿色菱形晶 体较难熔。
NaCl<2%、Fe2O3<0.3%、H2O<5%
玻璃工艺学
粒度要求：一般 0.1-0.5mm占90-95%
19
硝酸钠和氢氧化钠
I、硝酸钠：
无色或淡黄色六角形结晶，能吸湿潮解，可溶； 可作氧化剂（如用于铅玻璃）、低温澄清剂和脱色剂， 代替部分碳酸钠提高气体率；侵蚀性较大
质量要求：NaNO3 >98%、 NaCl<1%、Fe2O3<0.01%
芒硝
性状：无水芒硝 白色或浅绿，助熔性好，熔化温度 884 ℃， 沸点1430 ℃，分解温度高 （1120-1220 ℃），需要 加入本身重量的 4%的还原剂（如煤粉，焦碳），能吸收水 分，另外芒硝又是一种高温澄清剂。 挥发：Na2O挥发约6%（纯碱的两倍左右） 但是，因为： １）热耗大，难分解； ２）侵蚀性大（包括芒硝蒸汽、硝水）；
一、玻璃配合料制备操作与控制生产案例-企业生产实际教学案例库

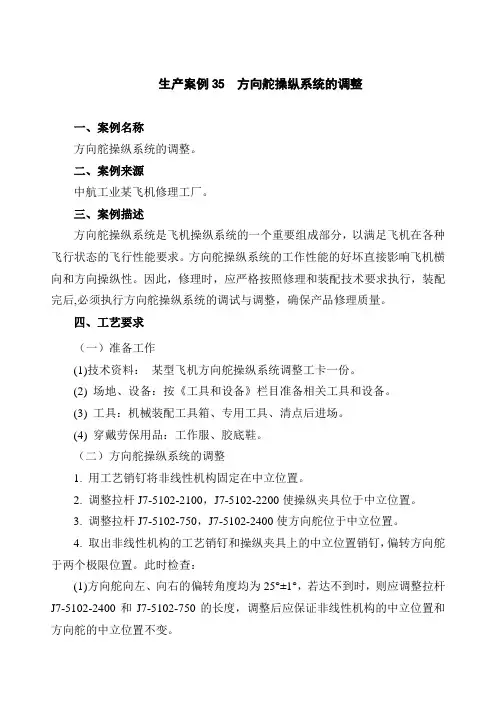

生产案例35 方向舵操纵系统的调整一、案例名称方向舵操纵系统的调整。
二、案例来源中航工业某飞机修理工厂。
三、案例描述方向舵操纵系统是飞机操纵系统的一个重要组成部分，以满足飞机在各种飞行状态的飞行性能要求。
方向舵操纵系统的工作性能的好坏直接影响飞机横向和方向操纵性。
因此，修理时，应严格按照修理和装配技术要求执行，装配完后,必须执行方向舵操纵系统的调试与调整，确保产品修理质量。
四、工艺要求（一）准备工作(1)技术资料：某型飞机方向舵操纵系统调整工卡一份。
(2) 场地、设备：按《工具和设备》栏目准备相关工具和设备。
(3) 工具：机械装配工具箱、专用工具、清点后进场。
(4) 穿戴劳保用品：工作服、胶底鞋。
（二）方向舵操纵系统的调整1. 用工艺销钉将非线性机构固定在中立位置。
2. 调整拉杆J7-5102-2100，J7-5102-2200使操纵夹具位于中立位置。
3. 调整拉杆J7-5102-750，J7-5102-2400使方向舵位于中立位置。
4. 取出非线性机构的工艺销钉和操纵夹具上的中立位置销钉，偏转方向舵于两个极限位置。
此时检查：(1)方向舵向左、向右的偏转角度均为25°±1°，若达不到时，则应调整拉杆J7-5102-2400和J7-5102-750的长度，调整后应保证非线性机构的中立位置和方向舵的中立位置不变。
(2)检查方向舵偏转角的对称性。
当拉杆J7-5102-2100相对28框从中立位置向前向后位移5、10、15、20和41mm时，在此五个位置上检查，每组对称位置允许方向舵角度差值不超过2°。
(3)从一个极限到另一个极限移动拉杆J7-5102-2100所用力的差不应超过34.3N(3.5kg)。
(4)反复操纵舵面，检查整个系统工作应均匀、灵活、无紧涩的杂声。
5. 用操纵夹具将28B框处拉杆刚性固定于中立位置，用手扳动方向舵后缘，检查系统的活动间隙：(1)在方向舵根肋后缘加力不超过9.8N(1kg)，在测量点47上测量方向舵的活动间隙不超过1mm(由于非线性机构齿轮间隙引起)。
综合实验五 玻璃工艺实验
综合实验五玻璃工艺实验实验学时：4 实验类型：综合、设计型前修课程名称：材料工程基础适用专业：材料类本科生一、实验目的及要求1 前言玻璃工艺实验课在玻璃工艺学教学过程中占有重要地位，“玻璃工艺实验”是无机非金属材料专业必修课——《玻璃工艺学》实践教学过程中的重要组成部分，它是对理论教学的补充和增强学生感性认识的必要环节。
玻璃工艺实验课主要包括玻璃成份设计、原料选择、配料计算、玻璃熔制、玻璃成型、玻璃退火、玻璃冷热加工、玻璃材料表面装饰以及玻璃材料的性能检测等实验。
2 实验目的玻璃工艺实验旨在模拟玻璃工业的生产工艺过程和相关工艺过程，让学生在实验室内学会有关玻璃材料的组成设计、原料选择、配方计算、玻璃制备、玻璃加工以及性能测试等全过程的实验研究方法。
学生通过玻璃工艺实验锻炼，使学生的实验技能得到基本训练和提高，让其掌握科学实验的主要过程与基本方法，培养学生运用所学知识进行自主设计实验方案和实验过程、独立分析实验结果的能力。
在进行玻璃工艺实验的过程中，使学生的动手能力得到较大提高，所学理论知识也得到进一步升华，并提高了学生的分析问题和解决问题的能力；同时也对学生今后的工作和毕业论文环节奠定良好的基础。
3 实验要求①在实验前两周内，由实验老师讲解实验的具体内容和要求，并下达本次实验课的综合实验任务书，学生根据实验任务书要求在实验前一周提交玻璃工艺实验方案报告。
②根据玻璃工艺实验所安排的时间，应按时进入实验室进行玻璃工艺实验。
③实验操作前应认真检查实验设备、器具等是否完好，若发现问题及时报告指导老师进行解决或补充。
实验严格按规程操作，做好实验记录，要有实事求是的科学态度，做到严谨、细致、耐心，切勿潦草从事。
要善于发现和解决实验中出现的问题。
实验完毕后，应清理所用仪器设备和原材料，并整理好现场，经指导老师许可后方可离开实验室。
④遵守实验室制度，注意安全，爱护仪器设备，节约水电和原材料，保持实验室内安静、整洁。
玻璃配料2
六、配合料的制备原料车间主要责任是制备质量符合要求的配合料。
根据配料单称量出各种原料的重量，然后再混和机中混合均匀，制成所需用的配合料，再把配合料送到窑头料仓。
设计理念和功能ZIPPE锤式粉碎机适合于粉碎所有类型的玻璃。
近几十年该设备已经在玻璃行业中得到了肯定（例如器皿，浮法，电视机，水晶和家用玻璃行业）。
ZIPPE锤式粉碎机包括一个结实的包装，耐磨的飞速的由电极-浇铸钢铁合金造的锤和一个可调节的受力墙并采用耐磨的设计。
如果需要，转子的翻转速度可以改变，由一个V型带驱动。
粉碎能力的范围可以达到50吨/时。
影响能力的参数是玻璃的类型，料滴方法和粒度测定。
所有与玻璃相接触的部件，例如锤，受力墙，受力棒和边墙线，都是由高耐磨电极-浇铸钢铁合金构成。
因此，长工作寿命是可以保证的。
对于许多特殊类型的玻璃，不同的设计制作程序，例如不同的受力棒和适合的架子，都是可以改进的。
因此，最终碾压粉碎的和线形玻璃如纺织类玻璃和羊毛类玻璃都是可能的。
6-1对配合料的质量要求保证配合料的质量要求，是加速玻璃融化和提高玻璃质量，防止缺陷的基本措施，对于配合料的主要要求如下。
6-1.1具有正确性和稳定性配合料必须保证熔制成的玻璃成分正确和稳定。
为此必须使原料的化学成分、水分、颗粒度组成等保持稳定。
根据原料的成分、水分的变化，随时调整配方，同时要经常校正料称，务求称量准确。
6-1.2具有一定的水分配合料具一定的水分，一般入原料的颗粒度发生变化，配合料的加水量也要发生变化，可力度越细加水量越多。
对纯碱配合料来说，其加水量为3—5%，而对芒硝配合料来说3—7%。
为了保证配合料的粘附状态，它的温度应保持在35度以上。
6-1.3具有一定的气体率为了时玻璃易于澄清和均化，配合料中必须含有一部分能受热份解放出气体的原料，如碳酸盐、硝酸盐、硫酸盐等。
钠钙硅玻璃一般来说，配合料的气体率为15—20%，硼硅酸盐为9—15%。
气体率过高会引起玻璃气泡，过低会使玻璃发死。
玻璃工艺学(第三章 原料及配合料的制备)
Na2SO4<0.1%，Fe2O3<0.1%。
天然碱有时也作为纯碱的代用原料。天然碱是干涸碱湖的 沉积盐，我国内蒙、青海等地均有出产。它常含有黄土、氯化
钠、硫酸钠和硫酸钙等杂质，而且还含有大量的结晶水。
（2）芒硝 芒硝分为天然的，无水的，含水的多种。 无水芒硝是白色或浅绿色结晶，主要成分是硫酸钠 Na2SO4，分子量为142.02，比重2.7。 对于含水芒硝（Na2SO4·10H2O），要预先熬制，以除
Na2SO4 — — — 2～3
MgSO4 — — — 0.8～1.2
CaSO4 — — — 0.6～0.9
硅砂 石灰石、 白垩 白云石 硫酸钠
0.4～0.5 0.6～1.0 — —
原料的选择原则：
原料的质量符合要求，且成分稳定； 原料易于加工处理； 成本低、能大量供应； 少用质量过轻以及对人体有害的原料； 对耐火材料的侵蚀要小。
对氢氧化铝的要求：Al2O3＞50%，Fe2O3＜0.05%。
3、引入氧化硼的原料 B2O3也是玻璃的形成氧化物，它以硼氧三角体[BO3]和硼 氧四面体[BO4]为结构组元，在硼硅酸盐玻璃中与硅氧四面 体[SiO4]共同组成结构网络。 B2O3能降低玻璃的膨胀系数，提高玻璃的热稳定性、化
学稳定性，增加玻璃的折射率，改善玻璃的光泽，提高玻璃
较小。
对含水硼砂的质量要求：B2O3＞35%，Fe2O3 ＜0.01%，SO42＜0.02%。
（3）含硼矿物 硼酸和硼砂价格都比较贵。使用天然含硼矿物，经过精 选后引入B2O3经济上较为有利。我国辽宁、吉林、青海、西藏 等省有丰富的硼矿资源。天然的含硼矿物，主要有: ① 硼 镁 石 2MgO·B2O3·H2O ， 含 B2O319.07~40.88% ，
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
性。
调整结果如下：
氧化物 SiO2 Al2O3 Fe2O3 CaO 重量％ 71.5 3.0 0.2 7.0
MgO K2O Na2O BaO
1.5 3.5 10.5 2.5
玻璃工艺学
（2）碳粉3.含5%率
由碳粉引入的固定碳与芒硝引入的Na2SO4
之比。即 碳粉含率＝
碳粉×C含量
×100%
芒硝×Na2SO4含量
生产上一般控制在3－5%
（3）芒硝含率
由芒硝引入的Na2O与芒硝和纯碱引入的 Na2O总重量比。即
芒硝引入的Na2O 芒硝含率＝
×100%
芒硝和纯碱引入的Na2O
一般掌握在5－8%
（4）萤石含率
由萤石引入的CaF2量与玻璃总量之比。 萤石含率＝ 萤石×CaF2 ×100% 玻璃总量
一般在1%以下
（5）碎玻璃掺入率
指配合料中碎玻璃用量与配合料量之比
碎玻璃掺入量＝ 碎玻璃量 生料量＋碎玻璃量
一般控制在25－30%
×100 %
配合料的制备（掌握）
配合料的质量要求 原料的运输和贮存 原料的加工处理 配合料的称量 配合料的混合 配合料的输送与贮存 配合料的质量检验与粒化
玻璃工艺学
11
4、计算配料的气体率和产率：
气体率
100Kg玻璃的原料总重 生成玻璃重 100Kg玻璃的原料总重量
100%
产率
1
气体率
玻璃生成重量（100Kg 配合料重量
） 100%
5、换算成一付配合料的原料用量并计算碎玻璃用量： 一付配合料（包括碎玻璃在内）的总重量由所选的混料机加 工能力决定，如500公斤。
CaO 4.0
ZnO 3.7
玻璃工艺学
8
(四）对已有成分局部调整方法举例： 由于实用性能的提高、生产上熔化率提高等原因，须通过少量 多次的方式逐渐调整以达到所设计的成分。 一般地，玻璃中Al2O3、ZrO２等难熔物调整量要比SiO2、Na2O CaO的小些，后者较大，但一般也不宜超过0.1%，而对前者幅度就 更小。这样可以保持正常生产，减少制品中缺陷的产生。 现需要在近似器皿玻璃的成分基础上，设计一种刚化玻璃绝缘 子成分：
硫酸钠
+0.67
硫酸钙
+0.70
硫酸钡
+0.4
硝酸钠
+0.32
二氧化锰
+1.09
三氧化砷
+0.93
三氧化二铁
+0.25
原料（1Kg/100Kg砂） 氧化还原数
煤（100%C） -6.70
焦碳（85%C) -5.70
硫磺
-6.4
萤石
-1.0
注意： + 氧化性，- 还原性； 其它原料氧化还原数为0；
玻璃工艺学
玻璃工艺学
1
此外还加入一些赋予玻璃必要性质而不使玻璃主要性质变差的 氧化物，使其组成氧化物在５-６种以上。这里须结合各种氧化物 的作用，以及双碱效应、硼反常、铝反常等知识。
最后，还应当考虑加入适当的辅助原料如澄清剂、助熔剂等。 （二）玻璃成成分的设计和确定的过程
１、提出设计玻璃的性能要求： 根据玻璃制品使用要求，列出以下主要性能要求： 膨胀系数、软化点、热稳性、化稳性、机械强度、电学性质、 光学性质等以及如熔制温度、成形温度、退火温度等工艺性能。 有关的一些参数可以参照国家标准，同类产品性能要求。
因为要求的膨胀系数较小，所以加入的氧化物必须有利于降低热膨 胀系数，为此加入半径小、电荷高的阳离子（如Ｌｉ＋、Ｍｇ２＋、 Ｚｎ２＋、Ｂ３＋、Ｚｒ４＋等）。
最终经过性质计算，确定设计玻璃组成如下：
氧化物 重量％
SiO2 62.0
Al2O CaO MgO ZnO Li2O B2O3 ZrO2 3
14.7 7.6 5.0 5.0 1.5 3.6 0.6
20
（二）、配料工艺流程：
砂岩 硅砂
煅烧 选矿 水冷 干燥 粗碎 筛分
粉碎 筛分
粉库 粉库
石灰石 白云石 萤石 纯碱 芒硝 煤粉 碎玻璃
粗碎 粗碎 水洗 拆包 拆包 筛分 洗涤
粉碎 粉碎 粗碎 粉碎 粉碎 筛分 筛分 粉碎 筛分 筛分
破碎
筛分
粉库 粉库 粉库 粉库 粉库 粉库 粉库
称量
称量 混合
称量
每付配合料生料湿基总重
注意： 先计算干基用量，后计算湿基用量； 计算配合料的气体率应在引入辅助原料和补挥发之后进行，必 要的情况下需调整气体率，可用引入同量组成氧化物条件下气体生 成量大的原料代替生成量小的原料，增加气体率；相反的替换则降 低气体率。如碳酸钠与硝酸钠、白云石与碱式碳酸镁等之间的替换 等。 若原料化学组成为湿基，则需求出干基总重，然后求加水量。
14
另外，已知配合料料方以及各原料的化学组成，求玻璃的化学 组成的过程：
①根据各原料的成分和用量，计算出每种原料引入玻璃中的氧 化物数量；
②除去挥发性原料的挥发损失； ③求各氧化物的总和，再计算出各氧化物的百分数，即所求的 玻璃成分。
玻璃工艺学
15
三、配合料的制备
（一）配合料的质量要求：
1、具有正确性和稳定性： 即各原料的化学成分，配合料的水分和粒度要求正确并保持 稳定。这就要求原料组成正确、稳定，料方计算正确，针对原料 成分变化及时调整，经常校正称量设备，做到称量准确。 2、具有一定量的水分： 加入一定量的水分，可以起减少粉尘、防止分层、加速熔化 （先润湿石英原料，形成水膜，溶解3-5%的纯碱和芒硝）、提高 混合均匀度的作用。 含水量：一般纯碱配合料在3-5%，芒硝配合料在3-7%，砂 粒越细，所需水量越多。 注意纯碱配合料的水化特性造成的影响和针对措施。
水 混合 运输
窑头料仓 投料机
玻璃工艺学
21
配合料制备（掌握）
玻璃组成的设计和确定(熟悉）
设计依据 玻璃的物理和化学性质。 玻璃组成的表示 以组成玻璃的化合物的质量分数
配合料的计算（熟悉）
依据 方法
以玻璃的组成和原料的化学成分为基础， 计算出熔化100kg玻璃液所需各种原料 的用量，再算出每副配合料中，即 500kg或1000kg玻璃配合料各种原料 的用量。
玻璃工艺学
18
5、配合料的氧化还原态势(Reducing and Oxydizing Potential)
配合料氧化还原数 Wi Ri
其中 wi-------各原料以100公斤石英砂为基准的用量 Kg Ri--------各原料的氧化还原数
玻璃工艺学
19
各种原料的氧化还原数
原料（1Kg/100Kg砂） 氧化还原数
玻璃配合料的制备
一、玻璃成分的设计和确定 （一）玻璃成分设计原则：
１、根据组成、性质和结构的关系，要求设计的玻璃满足预定 性能要求；
２、设计的组成能形成玻璃而析晶倾向小； ３、设计的玻璃必须符合熔制、成形等工艺要求； ４、按设计生产的玻璃价格低、原料易得。 具体地 首先：根据玻璃制品的物理-化学性能和工艺性能，选择合适 的氧化物系统，确定３-４种总量达９０％左右的主要氧化物含量。 这里，在利用相图或玻璃形成区图选择组成点时，应当使组成点接 近低共熔点或相界线，远离析晶区，以降低玻璃的析晶倾向。
玻璃工艺学
2
２、拟定玻璃的组成 一般有两类情况：
（１）对于玻璃新成分的确定
有关相图
选择玻璃组成点，拟定玻璃组成；
玻璃形成区图
（２）对于已有成分作局部调整
首先：根据性能要求，参考已有成分，结合生产条件，调整玻 璃中各氧化物的比例，拟定出原始组成；
然后按照有关性质计算公式算出主要性质，并与预期要求
对照，不符和要求时，反复调整组成，直至达到要求，最终拟
8.3.1 配合料的质量要求
1 必须具有正确性和稳定性
一付配合料中各原料用量 100Kg玻璃各原料用量 增大系数
增大系数 一付配合料中生料总重 100Kg玻璃所需原料总重
6、计算每付配合料原料湿基用量：
湿基用量
每付配合料各原料干基用量 1 水分%
玻璃工艺学
12
7、计算配合料中生料加水量：
加水量 每付配合料中生料含指定水分时总重 生料湿基重量
每付配合料中粉料干基总重 1 生料指定含水率
定玻璃的组成。
玻璃工艺学
3
３、实验、测试、确定组成
组成
配料
实验 未达到要求
调整
熔制参数
中试
组成确定，投产
性能测试 达 到 要 求
玻璃工艺学
4
（三）玻璃新成分的确定方法举例
１、根据相图确定玻璃成分
设计一种化学仪器玻璃，要求热膨胀系数低于３８*１０-７／℃
ＳｉＯ２
现采用ＣａＯ-Ａｌ２Ｏ３-ＳｉＯ２
系统由图可知，红点与黄点平衡温度分
别为１３４５ ℃和１１７０ ℃，都处
于低共熔点，不易析晶。后者更易熔化，
添加其它成分后，一般所须温度会高出
低共熔点３００-４００ ℃，工业窑炉
可以达到次温度。故可选此组成点。
ＣａＯ
Ａｌ２Ｏ３
玻璃工艺学
5
该点组成（％）： ＣａＯ：２３.３ Ａｌ２Ｏ３：１４.７ ＳｉＯ２： ６２.０ 另外，为了符合仪器玻璃的要求，加入一定量的其它氧化物。
P2O5：61.2 Al2O3:3.8
BaO:35.0
玻璃工艺学
7
为进一步减少P2O5的挥发，提高化稳性，降低析晶倾向和调整 光学常数，以B2O3代替P2O5，以CaO和ZnO代替BaO，通过实验 和性质测定，确定组成如下：
氧化物 P2O5 重量％ 50.5
B2O3 10.7
Al2O3 BaO 3.8 27.3
