综合楼电气安装施工方案
电气安装工程施工方案(完整版)
电气安装工程施工方案一、施工准备（一）内业准备1、认真组织好图纸会审，记录图纸问题，办好洽商，根据图纸和洽商编制施工方案。
2、根据工期要求做好设备、材料、施工机具、人员的配备计划。
3、准确提出加工件、预埋件的数量、规格，预先做好准备。
4、仔细审图，弄清本专业与土建专业、暖通专业图纸上的交圈对口问题。
5、熟悉和掌握工艺标准、施工图册、验收规范。
（二）外业准备1、配合土建做好临时用电的设计、安装。
2、工具、设备及小型机械要齐全。
3、施工现场临时用电设施做好防护措施并标牌警示。
4、材料进入现场，码放整齐，挂牌标识，设备进场做好验收工作。
5、人员配备(1)、基础阶段 36(2)、结构阶段 54(3)、装修阶段 72二、电气安装工程施工工序及质量要求（一）管路敷设工程本工程干线采用铜芯塑料线穿焊接钢管暗敷于墙体、地面及现浇板内，强弱电进户管均引出散水外1.5米。
1．工艺流程：预制加工→测定盒箱位置→固定盒、箱→管路连接→暗管敷设方式→地线连接２．作业条件：（1）各层水平线和墙厚度线弹好，配合土建施工。
（2）在顶板内配管时，在底层钢筋绑扎完后，上层钢筋未绑扎前，根据施工图尺寸位置配合土建施工。
３．暗管敷设：（1）管路暗配应沿最近的路线并应减少弯曲，埋入墙内或混凝土内的管路，离表面的净距不应小于15mm。
（2）埋入地下的管路不宜穿过设备基础，在穿过设备基础时，应加保护管。
（3）预制加工：一般管径在20mm及以下的钢管，用手扳弯管器，先将管子插入煨管器，逐步煨出所需弯度。
管径在25mm及以上时，使用液压弯管器，即先将管子放入模具，然后扳动煨管器，煨出所需弯度。
A．管子切断，采用无齿锯进行切管，将需要切断的管子长度量准确，放在钳口内卡牢固。
断口处平齐，不歪斜，管口刮铣光滑，无毛刺，管内铁屑除净。
B．管子套丝:采用套丝板，套丝机，根据管外径选择相应的板牙。
将管子用台虎钳或龙门压架钳紧牢固，再把绞板套在管端，均匀用力，不得过猛，随套随浇冷却液，丝扣不乱，不过长，清除渣屑，丝扣干净，清晰。

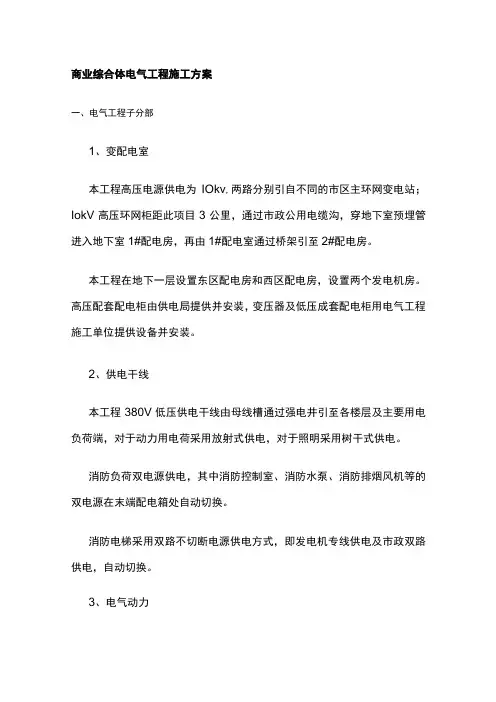

商业综合体电气工程施工方案
商业综合体电气工程施工方案一、电气工程子分部1、变配电室本工程高压电源供电为IOkv,两路分别引自不同的市区主环网变电站；IokV高压环网柜距此项目3公里，通过市政公用电缆沟，穿地下室预埋管进入地下室1#配电房，再由1#配电室通过桥架引至2#配电房。
本工程在地下一层设置东区配电房和西区配电房，设置两个发电机房。
高压配套配电柜由供电局提供并安装，变压器及低压成套配电柜用电气工程施工单位提供设备并安装。
2、供电干线本工程380V低压供电干线由母线槽通过强电井引至各楼层及主要用电负荷端，对于动力用电荷采用放射式供电，对于照明采用树干式供电。
消防负荷双电源供电，其中消防控制室、消防水泵、消防排烟风机等的双电源在末端配电箱处自动切换。
消防电梯采用双路不切断电源供电方式，即发电机专线供电及市政双路供电，自动切换。
3、电气动力本工程电气动力供电负荷主要集中在设备层和地下室，采用母线槽供电方式，包括空调机房、电梯、屋面排风设备、地下室水泵房、消防泵房等4、备用和不间断电源电梯井道照明、消防中心、变配电室、消防水泵房、发电机房、防排烟机房、弱电机房及火灾仍需坚持工作的场所的照明100%为备用照明；楼梯间，防烟楼梯间前室、消防电梯间及其前室、合用前室、疏散走道、主要出入口、地下车库设疏散照明和疏散指示标志，疏散照明、出口标志灯、疏散指示灯采用EPS/自带蓄电池作备用电源。
5、电气照明供电从各楼层配电间母线槽引至楼层照明配电柜，再由配电柜引至各配电箱。
楼层公共区域照明单独设置照明配电箱，各单独商业区设置商业配电箱,配电箱配置计量表,上述照明配电箱均采用三相配电方式。
调试中，保障照明三相平衡。
商业区域面积较大的部位可预留单独从配电房供电的路由。
地上预埋照明配管采用SC管，地下部分采用镀锌焊接钢管，明敷管全部采用镀锌焊接钢管。
6、防雷及接地本工程采用共用接地系统，接地电阻≤IQ;电气系统接地型式采用TN-S 系统，特别，电梯井道、电梯机房必须单独设置接地系统。

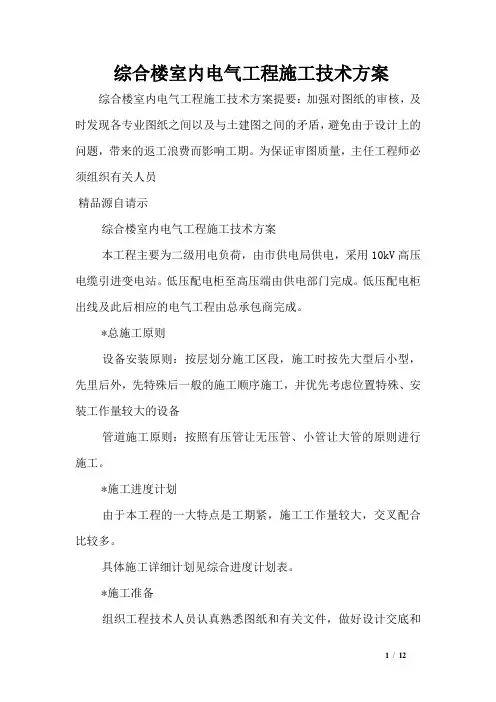

综合楼室内电气工程施工技术方案
综合楼室内电气工程施工技术方案综合楼室内电气工程施工技术方案提要：加强对图纸的审核，及时发现各专业图纸之间以及与土建图之间的矛盾，避免由于设计上的问题，带来的返工浪费而影响工期。
为保证审图质量，主任工程师必须组织有关人员精品源自请示综合楼室内电气工程施工技术方案本工程主要为二级用电负荷，由市供电局供电，采用10kV高压电缆引进变电站。
低压配电柜至高压端由供电部门完成。
低压配电柜出线及此后相应的电气工程由总承包商完成。
*总施工原则设备安装原则：按层划分施工区段，施工时按先大型后小型，先里后外，先特殊后一般的施工顺序施工，并优先考虑位置特殊、安装工作量较大的设备管道施工原则：按照有压管让无压管、小管让大管的原则进行施工。
*施工进度计划由于本工程的一大特点是工期紧，施工工作量较大，交叉配合比较多。
具体施工详细计划见综合进度计划表。
*施工准备组织工程技术人员认真熟悉图纸和有关文件，做好设计交底和图纸会审。
认真贯彻执行ISo9001系列质量体系要求，审核分包编制的项目质量计划、施工组织设计及施工方案，关键部位和工序做详细专题技术方案，并报业主及监理审批。
要求技术人员编制施工图预算、物资需用量计划（包括进场计划），计划统计员根据物资需用量计划编制物资采购计划并分出主次，以免因材料问题影响施工进度。
*图纸会审加强对图纸的审核，及时发现各专业图纸之间以及与土建图之间的矛盾，避免由于设计上的问题，带来的返工浪费而影响工期。
为保证审图质量，主任工程师必须组织有关人员，严格按照审图的阶段程序进行。
*优化资源配置，实行动态管理根据本工程特点，项目电气人员将根据施工进度计划优化人力、机械、材料、资金、技术等生产要素，并根据施工阶段性要求，保证各生产要素及时进退场，实现项目法施工动态管理的要求，特别是劳动力的动态管理。
项目部在细化施工进度计划的同时，更应对工序质量、工序间的衔接进行严格管理，制定出严格的上下工序的交接程序和应急处理措施，确保资源流动而工序作业紧密连接，杜绝一切可能发生的隐患，充分调动所有人员的积极性，确保工期、质量目标，达到本工程成本的降低。

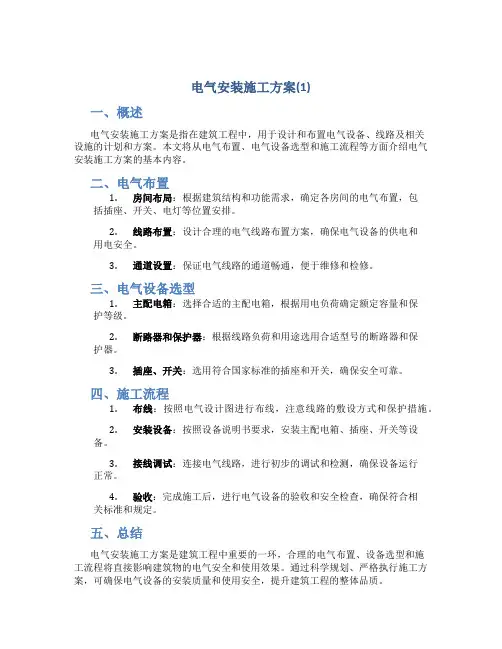

电气安装施工方案(1)
电气安装施工方案(1)
一、概述
电气安装施工方案是指在建筑工程中，用于设计和布置电气设备、线路及相关
设施的计划和方案。
本文将从电气布置、电气设备选型和施工流程等方面介绍电气安装施工方案的基本内容。
二、电气布置
1.房间布局：根据建筑结构和功能需求，确定各房间的电气布置，包
括插座、开关、电灯等位置安排。
2.线路布置：设计合理的电气线路布置方案，确保电气设备的供电和
用电安全。
3.通道设置：保证电气线路的通道畅通，便于维修和检修。
三、电气设备选型
1.主配电箱：选择合适的主配电箱，根据用电负荷确定额定容量和保
护等级。
2.断路器和保护器：根据线路负荷和用途选用合适型号的断路器和保
护器。
3.插座、开关：选用符合国家标准的插座和开关，确保安全可靠。
四、施工流程
1.布线：按照电气设计图进行布线，注意线路的敷设方式和保护措施。
2.安装设备：按照设备说明书要求，安装主配电箱、插座、开关等设
备。
3.接线调试：连接电气线路，进行初步的调试和检测，确保设备运行
正常。
4.验收：完成施工后，进行电气设备的验收和安全检查，确保符合相
关标准和规定。
五、总结
电气安装施工方案是建筑工程中重要的一环，合理的电气布置、设备选型和施
工流程将直接影响建筑物的电气安全和使用效果。
通过科学规划、严格执行施工方案，可确保电气设备的安装质量和使用安全，提升建筑工程的整体品质。
建筑电气工程施工方案
建筑电气工程施工方案1、建筑电气工程施工流程建筑电气工程施工流程图2、建筑电气工程主要施工方法主要施工方法表1、施工工艺流程施工工艺流程图2、预制加工（1）套丝使用电动套丝机，为确保螺纹连接紧密，丝扣一般都加工成圆锥形外螺纹。
在套丝过程中，丝扣处应经常加机油润滑和冷却。
管端套丝长度不应小于管接头的1/2，在管箍连接拧紧后外露2~3扣的丝扣。
（2）SC25及以下的镀锌钢管使用手动弯管器弯管，SC32及以上的镀锌钢管使用液压弯管器，并注意模具的选择，弯曲半径不小于6D，即管外径的6倍。
钢管不应有折扁和裂缝，管子焊缝应在煨弯处的侧面，弯曲后不应产生凹裂现象，且弯扁程度不应大于管子外径的10％，管内无铁屑及毛刺，切断口应挫平，管口应刮光。
（3）支架加工时，应用切断机械断料，不得气割。
钻孔，应用电钻，不得气割。
支架加工完成后，应红丹一道、灰漆二道。
设计有特殊规定时则按规定进行处理。
（4）在各类盒、箱壁上开出线孔时应用开孔器、严禁气割。
开孔中心间距的尺寸，应考虑管卡之间、锁紧螺母之间应有的最小距离。
开孔直径宜大于管外径1~2mm。
3、钢管的接地连接钢管接头及灯头盒等处均采用4mm²的多股铜芯导线和专用接地线卡进行可靠的跨接接地。
4mm²的多股铜芯导线与螺丝压接处应盘圈涮锡。
对于紧定式镀锌JDG钢管连接处应涂动力复合脂，可不做接地跨接线。
4、灯头盒与灯具之间接线采用包塑金属软管保护导线，金属软管两端均用专用锁紧接头连接。
金属软管长度不大于1m，且金属软管不应退绞、松散，中间不应有接头，金属软管弯曲半径不小于软管半径的6倍，金属软管均可靠接地，且不得作为电气设备的接地导体。
4、电缆桥架及线槽安装1、工艺流程工工艺流程图2、弹线定位施工前应进行深化设计，根据深化设计图中桥架的分布进行弹线定位。
对于桥架较密集的变配电所和设备房，从地板上弹线，然后用红外线射灯定位投射到顶板来确定支架的固定点。
其它部位从顶板上放线以确定支架的位置。

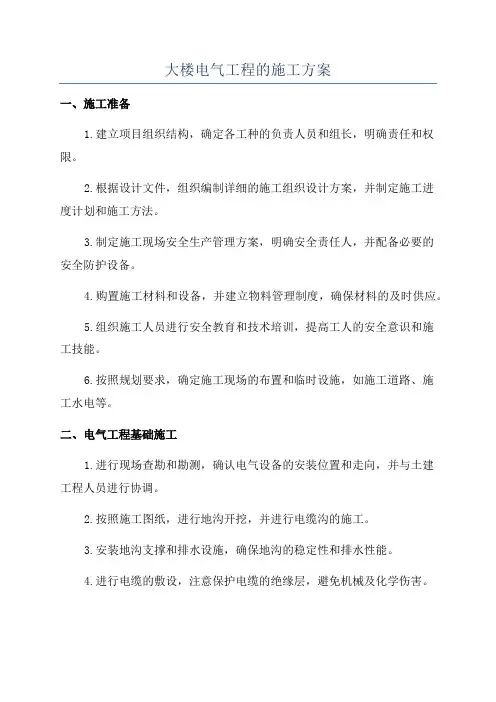

大楼电气工程的施工方案
大楼电气工程的施工方案一、施工准备1.建立项目组织结构，确定各工种的负责人员和组长，明确责任和权限。
2.根据设计文件，组织编制详细的施工组织设计方案，并制定施工进度计划和施工方法。
3.制定施工现场安全生产管理方案，明确安全责任人，并配备必要的安全防护设备。
4.购置施工材料和设备，并建立物料管理制度，确保材料的及时供应。
5.组织施工人员进行安全教育和技术培训，提高工人的安全意识和施工技能。
6.按照规划要求，确定施工现场的布置和临时设施，如施工道路、施工水电等。
二、电气工程基础施工1.进行现场查勘和勘测，确认电气设备的安装位置和走向，并与土建工程人员进行协调。
2.按照施工图纸，进行地沟开挖，并进行电缆沟的施工。
3.安装地沟支撑和排水设施，确保地沟的稳定性和排水性能。
4.进行电缆的敷设，注意保护电缆的绝缘层，避免机械及化学伤害。
5.安装地沟盖板和防护设施，确保地沟的安全性和排气性能。
同时进行电气设备接地的施工。
6.进行电缆的接头和绝缘测试，确保电缆的质量和可靠性。
三、电气设备安装施工1.安装主配电箱和分配箱，按照设计要求进行布线和连接。
2.安装照明灯具和插座，注意灯具的布局和照明效果。
同时进行灯具的接线和调试。
3.安装排气扇和空调系统，确保室内空气的流动和温度的控制。
4.安装消防报警系统和安防监控系统，确保大楼的安全和防火性能。
5.安装电梯和自动门系统，确保大楼的交通和安全。
6.进行电气设备与智能控制系统的连接和调试，确保系统的正常运行。
四、电气工程测试和验收1.进行电气设备的绝缘测试和接地测试，确保设备的安全性和可靠性。
2.进行线路的负荷测试和电源稳定性测试，确保系统的稳定性和可靠性。
3.进行灯光效果和音响效果的测试，确保照明和声音的质量。
4.进行智能控制系统的功能测试，确保系统的正常运行和可靠性。
5.进行电气工程综合测试和安全测试，确保整个系统的安全性和可靠性。
6.进行电气工程的竣工验收，办理相关手续和报告，确保项目的合规和交付。
电气安装分部工程施工方案
电气安装分部工程施工方案一、工程概况本工程是建筑物的电气安装分部工程，包括电源配电系统、照明系统、弱电系统等。
总建筑面积为XXX平方米，建筑高度约XXX米。
主要设备有变配电装置、照明设备、弱电设备等。
二、施工组织1.组织机构本工程施工组织由总监工、项目经理、施工员、安全员等组成。
总监工负责整个工程的管理与协调，项目经理负责工程进度、质量、安全等方面的管理。
施工员负责具体的施工安排和现场监督。
安全员负责工程的安全管理。
2.工作安排根据工程进度计划，合理安排施工人员及设备的使用，确保工期的正常推进。
同时，根据工程特点和施工要求，制定出详细的施工方案。
三、施工内容及要求1.电源配电系统（1）本工程的电源配电系统采用XX电压、XXX频率的供电方式。
（2）电源主要由变配电装置提供，需按照设计要求进行安装与调试。
（3）电缆敷设应严格按照电气规范进行，要求干燥、整齐，并远离其他设备或电线。
2.照明系统（1）根据建筑物的功能、使用场所的需要，合理设置照明设备，并按照设计要求进行安装。
（2）照明设备的布置应均匀、适当，达到良好的照明效果。
（3）照明电线的敷设应牢固、整齐，远离易燃易爆物品，避免发生安全事故。
3.弱电系统（2）弱电设备的摆放和布线要合理，确保设备正常运行。
（3）弱电线缆的敷设应符合电气规范，防止干扰和信号丢失。
四、施工技术措施1.施工前的准备工作（1）确保所有施工人员持有相应证书，并熟悉本工程的施工要求和安全规范。
（2）检查施工用电设备，确保其完好，并设立明显的警示标志。
（3）制定安全措施和施工方案，并进行相关部门的审核。
2.施工过程的控制（1）各项施工工序的开始和结束前，要进行工序交底，确保施工人员理解并掌握相关要求。
（2）施工过程中，要定期进行施工质量检查和安全巡视，及时处理存在的问题并记录报告。
（3）对于可能影响施工质量和进度的因素，要及时向项目经理报告并提出解决方案。
五、施工期间的安全措施1.建立施工现场安全管理制度，明确每个人员的责任和义务。
电气专项工程施工设计方案
电气专项工程施工设计方案一、工程概况本工程为一座多功能综合楼的电气专项工程施工设计方案。
建筑面积为5000平方米，包括地下一层、地上六层。
主要电气设备包括供电系统、照明系统、弱电系统、智能化系统等。
二、供电系统设计1.供电方式：采用市电供电，主要采用220V/380V三相四线，备用电源采用柴油发电机组。
2.供电容量计算：根据建筑总用电负荷，计算总供电容量，并结合建筑功能区域进行分区控制。
3.电缆敷设：根据供电负荷和线路长度，采用合适的电缆规格，并通过电缆槽、管道或架空线路敷设。
4.主配电柜：设置主配电柜，负责对进线进行切换和分配，同时加装漏电保护器、过载保护器等保护设备。
5.分配电柜：根据各个功能区的用电负载需求，设置分配电柜，分别供电给各个功能区。
三、照明系统设计1.照明布置：根据建筑各个区域的功能和实际需求，合理布置照明灯具，在保证照明质量的前提下，提高能源利用效率。
2.灯具选型：根据不同区域的要求，选择合适的灯具，包括LED灯、荧光灯、节能灯等，以提高照明效果和节能效果。
3.照明控制：使用智能照明控制系统，实现照明的自动控制和调光功能，提高照明效果和能源利用效率。
四、弱电系统设计1.安防系统：设置闭路电视监控系统，包括摄像机、录像机、硬盘录像机等设备，实现对建筑的监控和安全防护。
2.网络系统：设置全楼无线网络覆盖，并设立机房和配线架，实现网络的稳定和高速传输。
4.音响系统：设置会议室、培训室等场所的音响系统，包括扩音设备、音箱、麦克风等设备，提供音频播放和扩音功能。
五、智能化系统设计1.楼宇自控系统：将空调、照明、风扇等设备与楼宇自控系统相连接，实现按需控制和能耗监测。
2.智能门禁系统：通过读卡器、摄像头等设备，实现对人员出入的安全管理和权限控制。
3.智能化配电系统：将电气设备与智能化配电系统相连接，实现对电气设备的远程监控、故障警报和智能管理。
六、安全防护措施1.对于弱电线路敷设，采用防火、防潮、防鼠等措施，确保线路安全可靠。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
青山湖污水处理厂综合楼电气安装施工组织设计（方案）编制：___________审核：___________北京城建三南昌公司2003年9月目录1．编制依据 (2)2．工程概况 (3)3．主要工程数量 (4)4．施工组织 (8)5．施工方法和技术措施 (11)6．质量保证措施 (24)7．安全技术措施 (27)8．冬、雨季施工措施 (29)9．消防保卫措施 (30)10．现场文明施工管理措施 (32)11．成品及设备保护措施 (33)12．现场的材料供应和管理措施 (34)13．机械设备管理措施 (36)14．环保措施 (37)15．施工用电安全措施 (38)16．降低成本技术措施 (39)17．竣工资料管理目标 (40)18．机具计划 (42)19．附件 (43)一、编制依据（一）青山湖污水处理厂工程综合楼现有的电气施工图纸（二）青山湖污水处理厂工程总体施工进度计划（三）规范：1《工程建设监理规程》—————————————————（DBJ01-41-98）2《建设工程监理规范》—————————————————（GB50319-2000）3《建筑电气工程施工质量验收规范》———————————（GB50303-2002）4《建筑电气工程施工工艺标准》5《建筑电气安装工程图集》———————————————（第一册）6《建筑物防雷设计规范》————————————————（GB50057-94）7《建筑工程施工现场临时用电安全技术规范》———————（GB50194-93）；8《建筑机械使用安全技术规范》—————————————（JGJ33-86）；9《建筑施工高处作业安全技术规范》———————————（JGJ80-91）；（四）图集：《钢导管配管配电安装》————————————————（03D301—3）《建筑物防雷设施安装》————————————————（99D501—1）《等电位联结安装》——————————————————（03D501-2）《利用建筑物金属体做防雷及接地装置安装》———————（03D501-3）《接地装置安装》———————————————————（03D501-4）《建筑电气工程设计常用图例和文字符号》————————（00DX001）《常用低压配电设备及灯具安装》————————————（D702—1～2）二、工程概况（一）土建部分综合楼位于青山湖污水处理厂西南角，占地面积1257 m2，总建筑面积3180 m2，为四层建筑（局部一层或三层），是一座集实验、办公、居住、服务为一体的现代化、综合性建筑。
首层为化验办公区和厨房餐厅区，二、三层为办公及娱乐场所，四层为居住场所。
综合楼室内外高差0.6m，室内地面标高为±0.000m，首层层高3.85m，其它层高3.6m，散水宽度为0.9m。
（二）电气部分根据污水处理厂的特点，综合楼用电负荷属三级负荷，计算负荷为164KW，计算电流为315A。
（三）电气工程任务主要包括：1、动力、照明系统1）配电箱、柜安装工程2）钢管敷设工程3）硬质阻燃管敷设工程4）管内穿线缆工程5）灯具安装工程6）开关、插座安装工程2、防雷与接地工程1）接地体安装工程2）接地引下线安装工程3）等电位联结工程4）避雷带安装工程3、弱电工程1）电话系统2）有线电视系统3）防盗报警系统4）局域网系统本工程几乎包含了所有的常见电气工程的全部施工内容。
总配电室位于首层东端，内设有配电柜一面，为本建筑的总电源进线箱，负责综合楼以及门卫、厂区照明等的供电；中央控制室位于二层东端，内设有报警控制主机等设备，主要负责本建筑通讯和防盗。
综合楼属于三类防雷建筑物，优先利用结构内钢筋网作为接地体，当接地电阻值不满足设计要求时，需另做人工接地体，在立柱内增设两根钢筋，专用作为引下线。
三、电气主要工程内容数量(电气施工主材确定)：网络系统器件：防盗报警系统器件：四、施工组织（一）技术准备工作1、工程技术人员在熟悉图纸的基础上,有针对性的对工人进行培训,使工人对各专业有所了解，特别是重要部位要细致讲解，同时，工程技术人员与工人共同讨论，制定出比较好的施工方案，提高质量，缩短工期。
同时及时准确地做出施工预算，编制好材料使用计划。
2、各专业工程师提前做好分项技术交底，做好施工记录，•保管好图纸和技术文件资料。
（二）施工人员组织的准备：1、施工组织管理机构详见下页图。
2、电气组按专业组成四个小组，根据施工进度要求由项目经理进行人员的统一调配。
作业人员安排如下表:（三）机具计划施工机具计划施工用仪表组织机构图（四）现场临时设施：1、现场办公区临设设在北京城建三南昌公司工地项目部内，现场临设内不允许住人（除值班人员外），所有参施人员均在施工区外居住。
2、根据本公司专业施工要求，不能露天加工作业，加工场应搭设临时用遮雨加工蓬。
（五）施工组织安排：根据建设方给出的施工周期及我方的施工任务，我公司结合现场的施工情况制定了施工程序及工程进度计划。
1、准备阶段：阅图——图纸会审——施工方案编制——材料计划——材料进场验收——加工件制作——验收保管——施工机具准备。
2、施工阶段：安全技术交底——施工技术交底——配合结构预留预埋（含接地部分）——孔洞清理——材料进场验收——管路安装——柜安装——缆线敷设——各照明器具安装——各系统调整调试——资料收集、整理——验收、竣工。
五、施工方法（一）防雷与接地装置的安装综合楼属第三类防雷建筑物，接地装置利用该楼的独立基础内钢筋做自然接地体，另外，此工程设置保护性接地，保护接地与防雷接地共同接入接地网。
1、工艺流程接地体——等电位连接断接卡——接地引下线——避雷带2、施工方法：①、接地体利用独立基础内钢筋网，按设计图纸标注的基础做，并利用地梁内钢筋将各个接地体连接起来，形成接地体系统。
单个独立基础内钢筋网做自然接地体的具体做法见下示意图：在独立柱外侧-1.1米处设埋件以备实测接地电阻达不到设计要求时与室外人工接地体相连接所用。
②、等电位连接：室外：对所有埋入地面以下进出本楼的金属管道进行保护接地，进出金属管道不在同一位置时，接地线就近与-1.1米处的埋件就近做电气连接。
室内：本工程配电室设局部等电位端子板，距地0.2米明敷于墙上，沿建筑物内墙距地0.2米明敷设接地干线，采用镀锌扁钢-40×4。
明敷设接地干线与地梁的引上点直接连接，对配电室内的所有进出强弱电的金属保护管、配电柜外壳、槽钢基座及柜中的PE排与等电位端子相连接。
其它室内的局部等电位端子板均由地梁内兼作接地母线的专用钢筋引出，引出位置根据图纸要求；端子箱暗配，安装高度距地面0.3米。
③、接地断接卡安装：在室外依据设计要求位置，距相对标高+0.5米处引出暗装断接卡子供测试，在柱子施工时，先把断接卡钢筋引出柱外，断接卡测试箱待墙体施工时完成，暗装断接卡子做法应符合设计及施工规范的规定，可参见标准图集99D501-1P2—23中暗装断接卡做法（二）。
④、避雷带、引下线的安装：避雷带：屋顶外沿和屋脊及屋顶上不同面交接处沿竖直方向装设避雷带，避雷带采用ø10镀锌圆钢暗配，且与引下的各个点做可靠焊接。
防雷及避雷带安装做法参见国标《建筑物防雷设施安装》（99D501-1）P.2-09页。
引下线：依据图纸上各处引下点，根据设计变更通知（18#），设两根ø16的电气专用钢筋作为引下线，引下线在屋顶处（或女儿墙）与预埋钢板焊接，引下直至断接卡（测试点），另外引下线与中途的预埋件焊接牢固。
3、本楼接地电阻小于1欧姆。
若不满足此要求，则需在室外距外墙不小于3米处做人工接地体，通过端子板相连，室外接地线采用镀锌扁钢-50×5，接地极采用镀锌角钢L50×5×2500，埋深0.80米。
（二）暗配管：本工程框架结构中暗配管施工时要先把结构框架中的管路或预埋件埋设好，在砌墙过程中，连接敷设剩余的部分。
1、管路暗配时应注意的问题：①、现浇砼柱内的管子敷设：砼柱内埋设的管路与盒，先将管与盒连接好，在正面模板支好后将管盒与模板固定牢固把管路沿主筋内侧布置，并与主筋上的箍筋绑扎在一起，管路中间的绑扎间距小于1m，在管与盒连接处的绑扎距离不大于30mm。
在柱内管路需与墙体连接时，伸出短管不应超过100mm，否则易被碰断，柱内暗配管需要横向穿过现浇砼柱子时，如果对柱子的结构强度有影响，可以在施工前和设计商协，采取增加加强筋的做法，以保证柱子的结构强度。
②、现浇砼梁内的管子敷设：现浇砼工程中，当墙体内配电箱内配出的引上管和配电箱或电器具盒引至楼板内的配管，施工时需穿过砼梁的要注意施工工艺的处理。
现浇砼梁内多根管竖穿梁时，管路在梁剪、应力较小部位的轴线上，并列敷设时，管子与管子的间距保证不小于25mm。
梁内钢管数量较多或管子截面积较大时，与应土建专业联系，在砼梁受压区增设补强钢筋，防止破坏有效截面。
混凝土里暗配钢管需要横向穿过砼梁时，对梁的结构强度影响要考虑受剪力和受应力较小的部位通过时，或在梁的中间轴处通过时，当无法确定中间轴准确位置时，管子在梁中部，在中间轴及以下受拉区内，横向穿过，并做到穿梁管距底筋上侧不小于50mm处。
现浇砼梁内竖穿梁管在敷设前，要仔细查阅土建结构图纸，搞清隔墙与梁的轴线位置关系，穿梁管与隔墙相对应，防止梁部配管外露。
③、现浇砼楼板内管子敷设：现浇砼楼板在横板支好后，未敷设钢筋前根据专业图纸进行测位定线，以保证管路位置正确，待钢筋底网绑扎垫好后敷设管盒，并固定好，预埋在砼内的管子外径不超过砼厚度的1/2，并列敷设的管子距离大于25mm，将管子周边用砼填塞。
从而避免因管子密集挡住砼开成空洞造成结构质量隐患。
为保证管盒位置敷设准确，采取先弯管后直管敷设。
钢管与钢筋用铁丝绑扎固定，杜绝与钢筋电焊固定。
为减少和避免因钢管焊接质量不过关，造成管内漏浆、堵塞现象，盒与盒、盒与箱之间尽量减少和避免中间接头,特别是距离小于6m的地方，用整管敷设，短管留在后砌墙中敷设使用。
④、砖墙内管子敷设：框架结构隔墙未施工前，电气施工人员根据建筑标高线、土建给定墙身尺寸线、门窗位置及梁中心线，确定墙上位置，尽量完成管、盒敷设，在土建砌墙时配合调整，使管、盒到位，必要时和土建协调，在盒、管周围用M10砂浆填补。
2、钢管敷设施工方法：本工程除照明管线之外，其余强、弱电管线均采用焊接钢管。
①、工艺流程示意图：选择线管——现场验收——锯管——管材连接——弯管——钢管固定（注意应做好钢管的除毛刺、防腐）②、钢管的暗敷设：1)防腐：全部管线均做内防腐。
埋于梁、楼板内的钢管，不做外防腐，但应用钢丝刷除锈。
埋于砖墙内的钢管，敷设在不上人吊顶内的钢管，均应做外防腐，用油漆刷子刷防锈漆两道，防锈漆用红色防锈漆。
