防爆标志的含义
防爆等级标志
防爆等级标志【原创版】目录1.防爆等级标志的定义和重要性2.防爆等级标志的分类和标识3.防爆等级标志的应用场景4.防爆等级标志的国内外标准及发展趋势正文一、防爆等级标志的定义和重要性防爆等级标志是用于表示设备或产品在爆炸性环境中的防爆性能级别的标识。
在石油、化工、煤矿等易燃易爆场所，防爆等级标志具有极高的重要性，它可以帮助用户正确选择和使用防爆设备，确保生产安全。
二、防爆等级标志的分类和标识防爆等级标志主要分为以下几个等级：1.隔爆型（d）：设备在爆炸性环境中，即使内部发生爆炸，其爆炸产生的火焰和压力也不会传到设备外部。
2.增安型（e）：设备的设计和制造使得其内部产生的火花、电弧等可能引发爆炸的因素受到有效限制。
3.本质安全型（i）：设备的电路和结构设计使得其在正常工作条件下和预期的故障状态下都不会产生爆炸。
4.正压型（p）：设备内部保持正压，以防止外部爆炸性气体进入设备内部。
5.充油型（o）：设备内部充满油，以降低爆炸性气体的压力和传播速度。
6.充砂型（q）：设备内部充满砂，以降低爆炸性气体的压力和传播速度。
三、防爆等级标志的应用场景防爆等级标志在各种易燃易爆场所中都有广泛的应用，例如：石油化工厂、天然气站、煤矿、面粉厂等。
根据不同的应用场景，可以选择不同防爆等级的设备，以确保设备在爆炸性环境中的安全性能。
四、防爆等级标志的国内外标准及发展趋势我国防爆等级标志的标准主要参照GB/T 3836.1-2010《爆炸性环境用防爆电气设备第 1 部分：通用要求》等标准。
随着科技的发展，防爆等级标志在国际间的交流和合作越来越紧密，国内外的标准也在不断更新和完善，以适应市场的需求。
总之，防爆等级标志在保障生产安全方面具有重要作用，了解防爆等级标志的分类和标识有助于用户正确选择和使用防爆设备。
防爆标志中个字母的含义
防爆标志中个字母的含义防爆标志有4-5个小含义，小含义用空格隔开,然后组成一个产品的具体含义，举一个栗子：“Ex d ⅡC T6 Gb”这是一个常见的防爆标志，有5个小含义：①“Ex”：防爆产品标记，国内防爆标志都以Ex开头；②“d”：产品的防爆形式；③“ⅡC”：指产品可使用于哪种危险场所；④“T6”：温度组别；⑤“Gb”：产品的设备保护级别;看了上面是不是稍微明白点了？还不明白？别担心，下面一一讲解标志的小含义。
01、防爆标记防爆标记Ex ：这个代表符合中国标准，国内防爆标志都以Ex开头。
02、保护型式保护型式指产品采取的防爆措施，常见的防爆型式有：那么，这些常见防爆型式的工作原理又有什么不同呢？将爆炸隔绝于容器内①隔爆型(d)消除点火源①增安型(e)②本质安全型(i)③限制呼吸型(nR)隔绝可燃混合气体与点火源①浇封型(m)②油浸型(o)③充砂型(q)④正压型(p)⑤防尘型(t)03、设备类别+气体/粉尘组别爆炸性气体及粉尘环境用电气设备分为三类：I类：煤矿井下用电气设备；II类：地面和其他场所爆炸性气体环境用电气设备。
其中，爆炸性气体又分为IIA非矿甲烷和丙烷、IIB乙烯、和IIC氢气和乙炔类。
III类：除煤矿外，地面和其他场所爆炸性粉尘环境用电气设备。
其中，爆炸性粉尘又分为IIIA纤维和飞絮、IIIB非导电粉尘、IIIC导电粉尘类。
表1：爆炸性气体混合物的组别与最大实验安全间隙MESG或最小点燃电流比MICR之间的关系* NEC分级标准为美国电气规程04、温度组别爆炸性气体混合物都有能被点燃的温度极限值，即引燃温度。
这就要求此环境下使用的电气设备表面最高温度不能高于引燃温度。
电气设备按其最高表面温度分为T1-T6组, T1-T6组对应电气设备的最高表面温度不能超过对应的温度组别的允许值。
温度组别、设备表面温度和可燃性气体或蒸气的引燃温度之间的关系如下表所示。
表2-1：能够引燃爆炸性气体或粉尘环境的热表面最低温度由于不同气体的引燃温度是不一样的，因此不同气体对防爆电气设备的温度要求也是不一样。

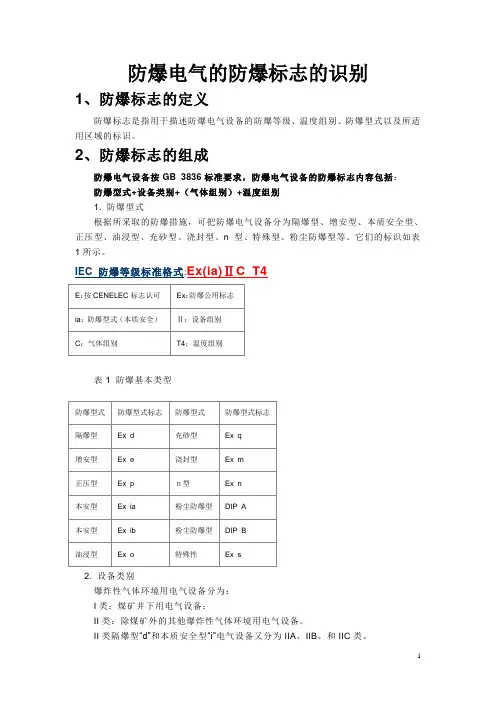

防爆标识(IEC_EX)
防爆电气的防爆标志的识别1、防爆标志的定义防爆标志是指用于描述防爆电气设备的防爆等级、温度组别、防爆型式以及所适用区域的标识。
2、防爆标志的组成防爆电气设备按GB 3836标准要求，防爆电气设备的防爆标志内容包括：防爆型式+设备类别+（气体组别）+温度组别1. 防爆型式根据所采取的防爆措施，可把防爆电气设备分为隔爆型、增安型、本质安全型、正压型、油浸型、充砂型、浇封型、n 型、特殊型、粉尘防爆型等。
它们的标识如表1所示。
IEC 防爆等级标准格式:Ex(ia)ⅡC T4E：按CENELEC标志认可Ex：防爆公用标志ia：防爆型式（本质安全）Ⅱ：设备组别C：气体组别T4：温度组别表1 防爆基本类型防爆型式防爆型式标志防爆型式防爆型式标志隔爆型Ex d 充砂型Ex q增安型Ex e 浇封型Ex m正压型Ex p ｎ型Ex n本安型Ex ia 粉尘防爆型DIP A本安型Ex ib 粉尘防爆型DIP B油浸型Ex o 特殊性Ex s2. 设备类别爆炸性气体环境用电气设备分为：I类：煤矿井下用电气设备；II类：除煤矿外的其他爆炸性气体环境用电气设备。
II类隔爆型“d”和本质安全型“i”电气设备又分为IIA、IIB、和IIC类。
可燃性粉尘环境用电气设备分为：A型尘密设备；B型尘密设备；A型防尘设备；B型防尘设备。
3. 气体组别爆炸性气体混合物的传爆能力，标志着其爆炸危险程度的高低，爆炸性混合物的传爆能力越大，其危险性越高。
爆炸性混合物的传爆能力可用最大试验安全间隙表示。
同时，爆炸性气体、液体蒸气、薄雾被点燃的难易程度也标志着其爆炸危险程度的高低，它用最小点燃电流比表示。
II类隔爆型电气设备或本质安全型电气设备，按其适用于爆炸性气体混合物的最大试验安全间隙或最小点燃电流比，进一步分为IIA、IIB 和IIC类。
如表2所示。
表2 爆炸性气体混合物的组别与最大试验安全间隙或最小点燃电流比之间的关系气体组别最大试验安全间隙MESG (mm) 最小点燃电流比MIC RIIA MESG≥0.9MICR＞0.8IIB 0.9＞MESG＞0.5 0.8≥MICR≥0.45IIC 0.5≥MESG0.45＞MICR4. 温度组别爆炸性气体混合物的引燃温度是能被点燃的温度极限值。
防爆标志字母含义
防爆标志字母含义
防爆标志字母含义
防爆标志字母是指危险工作环境下可能发生爆炸及其防止爆炸的措施，国家根据其危险等级和操作范围，提供防爆标志，其中包括了防爆标志字母。
防爆标志字母包括如下几个字母：
Ex：表示易爆性。
主要用来标识可能会发生爆炸的器具，使得操作该器具的过程受到更高的安全标准控制。
D：指防爆等级。
表示该器具可以承受的最高使用压力，使操作者清楚可用多大压力工作而不会造成危险和损坏器具。
T：指防爆温度。
表示器具可以耐受的最高温度和起爆温度，以使操作者知道该器具可以承受多少温度而不导致爆炸和损坏。
C：指器具的防爆等级。
表示该器具的防爆和防火等级，对于示器具的使用耐受环境和危险性有一定的了解，安全性也得到一定的确认。
随着科技的发展，防爆标志字母在各行各业中都得到了广泛应用，使危险性更加精准。
作为从事高危任务的从业者，一定要理解防爆标志字母的含义，同时注意安全操作，防止发生危险事件，从而更好地保护自身安全。
总之，防爆标志字母是提醒从业者易燃易爆危险环境安全操作的重要标识，其中的字母表示的是具体的操作要求，个人的使用十分重要，要理解准确，以防发生事故，保护自身安全。

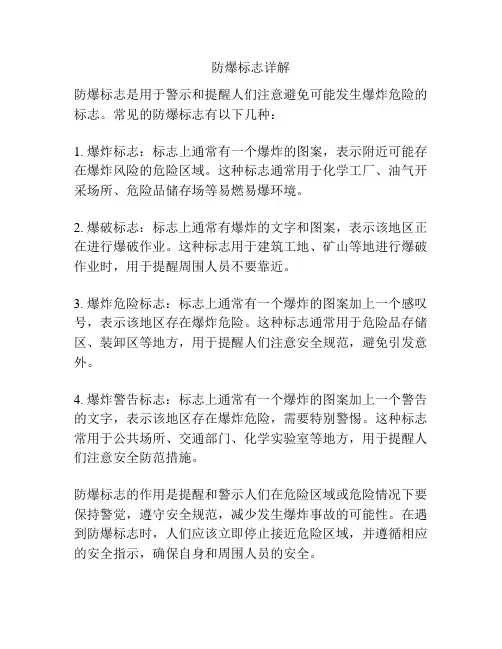

防爆标志详解
防爆标志详解
防爆标志是用于警示和提醒人们注意避免可能发生爆炸危险的标志。
常见的防爆标志有以下几种：
1. 爆炸标志：标志上通常有一个爆炸的图案，表示附近可能存在爆炸风险的危险区域。
这种标志通常用于化学工厂、油气开采场所、危险品储存场等易燃易爆环境。
2. 爆破标志：标志上通常有爆炸的文字和图案，表示该地区正在进行爆破作业。
这种标志用于建筑工地、矿山等地进行爆破作业时，用于提醒周围人员不要靠近。
3. 爆炸危险标志：标志上通常有一个爆炸的图案加上一个感叹号，表示该地区存在爆炸危险。
这种标志通常用于危险品存储区、装卸区等地方，用于提醒人们注意安全规范，避免引发意外。
4. 爆炸警告标志：标志上通常有一个爆炸的图案加上一个警告的文字，表示该地区存在爆炸危险，需要特别警惕。
这种标志常用于公共场所、交通部门、化学实验室等地方，用于提醒人们注意安全防范措施。
防爆标志的作用是提醒和警示人们在危险区域或危险情况下要保持警觉，遵守安全规范，减少发生爆炸事故的可能性。
在遇到防爆标志时，人们应该立即停止接近危险区域，并遵循相应的安全指示，确保自身和周围人员的安全。
防爆标志的含义Word文档word精品文档12页
一、防爆标志的含义及防爆电器应该注意的细则一般在可燃性气体环境中，使用电气产品时必须使用防爆型产品。
防爆型产品的外壳上一般有以下标志，具体含义如下：Ex d Ⅱ C T6①②③④⑤①、中国及国际电工委员会防爆标志②、隔爆型③、除煤矿、井下用之外的电气设备④、按爆炸性气体环境的最大实验安全间隙或最小点燃电流分为ABC三级⑤、按设备最高表面温度分为T1至T6六个组第①位编码：Ex——中国及国际电工委员会防爆标志；EEx——表示欧共体；AD——意大利；MS、AE——法国；FLP——英国；UL、FM——美国；E——德国\IEC第②位编码代号防爆型式国家标准防爆措施适用区域d 隔爆型GB3836.2 隔离存在的点火源Zone1,Zone2e 增安型GB3836.3 设法防止产生点火源Zone1,Zone2ia 本安型GB3836.4 限制点火源的能量Zone0-2ib 本安型GB3836.4 限制点火源的能量Zone1,Zone2p 正压型GB3836.5 危险物质与点火源隔开Zone1,Zone2o 充油型GB3836.6 危险物质与点火源隔开Zone1,Zone2q 充砂型GB3836.7 危险物质与点火源隔开Zone1,Zone2n 无火花型GB3836.8 设法防止产生点火源Zone2m 浇封型GB3836.9 设法防止产生点火源Zone1,Zone2h 气密型GB3836.10 设法防止产生点火源Zone1,Zone2s 特殊型DIP 粉尘防爆型用于爆炸性粉尘环境，其前面无需加EX或EEX等标志危险场所危险性划分：爆炸性物质区域定义中国标准北美标准气体(CLASS Ⅰ) 在正常情况下, 爆炸性气体混合物连续或长时间存在的场所Zone 0(0 区) Div.1在正常情况下爆炸性气体混合物有可能出现的场所 1 区在正常情况下爆炸性气体混合物不可能出现, 仅仅在不正常情况下, 偶尔或短时间出现的场所 2 区Div.2粉尘或纤维(CLASS Ⅱ/Ⅲ）在正常情况下, 爆炸性粉尘或可燃纤维与空气的混合物可能连续, 短时间频繁地出现或长时间存在的场所10 区Div.1在正常情况下, 爆炸性粉尘或可燃纤维与空气的混合物不能出现, 仅仅在不正常情况下, 偶尔或短时间出现的场所11 区Div.2第③位编码Ⅰ——煤矿、井下用电气设备Ⅱ——工厂用电气设备第④位编码Ⅱ类爆炸性气体环境的分级工况类别级别代表性气体最小引爆火花能量最大实验安全间隙MESG(mm) 最小点燃电流比MICR矿井下Ⅰ甲烷0.280mJ矿井外的工厂ⅡA 丙烷0.180mJ MESG≥0.9 MICR＞0.8ⅡB 乙烯0.060mJ 0.9＞MESG＞0.5 0.8≥MICR≥0.45ⅡC 氢气0.019mJ 0.5≥MESG 0.45＞MICR第⑤位编码Ⅱ类爆炸性气体环境中电气设备温度组别温度组别自然温度T（℃）常见爆炸性气体设备允许表面温度（℃）T1 T≥450 氢气、丙烯腈等46 种450T2 450＞T≥300 乙炔、乙烯等47 种300T3 300＞T≥200 汽油、丁烯醛等36 种200T4 200＞T≥135 乙醛、四氟乙烯等6 种135T5 135＞T≥100 二硫化碳100T6 100＞T≥85 硝酸乙酯和亚硝酸乙酯85ExdIIBT4----“Ex”表示防爆总标志；“d”表示隔爆型；“II”表示工厂用；“B”表示使用环境中的易燃易爆的气体为B类气体；“T4”表示温度组别。
防爆标志解释说明
防爆标志解释说明
防爆标志是指用于标识和警示爆炸物品、危险区域或设备的标志，以提醒人们注意并采取相应的防范措施。
为了确保人身安全和物品设备的保护，在爆炸物品储存、运输、使用或处理的场所都需要使用防爆标志进行明确的标识。
防爆标志通常使用醒目的颜色和易于理解的图标，以吸引人们的注意并传达清晰的警示信息。
常见的防爆标志有以下几种：
1. 爆炸标志：通常以红色为底色，上面标有一个燃烧和爆炸的图案。
该标志表示这个区域存在着爆炸物品或者可能发生爆炸的危险。
2. 禁止火源标志：以红色底色为主，上面有一个火焰图案。
这个标志表示该区域禁止点火、使用明火或者任何可能引发火灾或爆炸的行为。
3. 氧气禁止标志：以金黄色为底色，上面有一个火焰图案。
这个标志表示该区域禁止使用氧气或者有关氧气的设备，因为氧气可以加剧火灾和爆炸的危险。
4. 防静电标志：以蓝色为底色，上面标有一个闪电图案。
这个标志表示该区域存在着静电或者需要采取防静电措施，以防止电火花引发爆炸或火灾。
防爆标志的使用和理解对于确保安全非常重要。
人们应该熟悉并遵守这些标志的要求，以减少火灾和爆炸事故的发生。
同时，
对于防爆标志的维护和更新也是必要的，以保持其可见性和有效性。
防爆等级标志
防爆等级标志防爆等级标志是指在特殊环境中，用来标识电气设备能否在爆炸性气体环境中安全工作的标志。
它通过显示不同的图形和符号，告知工作人员设备的防爆等级，以便在操作和维修过程中采取相应的防护措施，保障工作人员的安全。
防爆等级标志一般由以下几个部分组成：防爆等级的标签，等级标志图案，防爆等级代码和防爆等级的描述。
以上这些部分共同构成了完整的防爆等级标志。
首先，防爆等级标签通常采用醒目的颜色，如红色、黄色等，以吸引人们的注意。
标签中的图案和符号也是非常重要的一部分，它们要能够直观地表达设备的防爆等级。
例如，常见的防爆等级标志图案包括火焰、闪电、火花等，这些图案能够清晰地告知工作人员设备所处的防爆等级。
其次，防爆等级代码是防爆等级标志的重要组成部分。
通常采用字母和数字的组合来表示不同的防爆等级。
例如，防爆等级为ExdIIBT4，其中的“Ex”表示防爆等级的类别，d表示设备的爆炸保护方式，IIB表示设备所能防护的爆炸性气体，T4表示设备的最高表面温度。
最后，防爆等级的描述是为了进一步解释防爆等级标志的意义和作用。
描述通常包括设备的使用条件、防爆等级的范围、适用的爆炸性气体和温度等信息。
通过阅读这些描述，工作人员能够更好地理解设备的防爆能力，从而采取相应的安全措施。
防爆等级标志的应用范围非常广泛，特别是在石油、化工、煤炭等行业的爆炸性气体环境中。
在这些特殊的环境中，电气设备必须具备一定的防爆能力，以防止火花、爆炸等危险情况的发生。
因此，防爆等级标志的使用对于保障工作人员的安全至关重要。
总之，防爆等级标志是在特殊环境中为了保障工作人员安全而采取的措施之一。
通过标签、图案、代码和描述，它告知工作人员设备的防爆等级，使得工作人员能够采取正确的防护措施。
在使用电气设备时，我们要注意仔细阅读和理解防爆等级标志，确保我们的工作环境的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
防爆标志的含义
防爆标志的含义
一般在可燃性气体环境中，使用电气产品时必须使用防爆型产品。
防爆型产品的外壳上一般有以下标志，具体含义如下：
Ex d Ⅱ C T6
① ②③④ ⑤
①、中国及国际电工委员会防爆标志
②、隔爆型
③、除煤矿、井下用之外的电气设备
④、按爆炸性气体环境的最大实验安全间隙或最小点燃电流分为ABC三级
⑤、按设备最高表面温度分为T1至T6六个组
第①位编码：
Ex——中国及国际电工委员会防爆标志；
EEx——表示欧共体 ；
AD——意大利 ；
MS、AE——法国 ；
FLP——英国；
UL、FM——美国；
E——德国\IEC
第②位编码
代号 防爆型式 国家标准 防爆措施 适用区域
d 隔爆型 GB3836.2 隔离存在的点火源 Zone1,Zone2
e 增安型 GB3836.3 设法防止产生点火源 Zone1,Zone2
ia 本安型 GB3836.4 限制点火源的能量 Zone0-2
ib 本安型 GB3836.4 限制点火源的能量 Zone1,Zone2
p 正压型 GB3836.5 危险物质与点火源隔开 Zone1,Zone2
o 充油型 GB3836.6 危险物质与点火源隔开 Zone1,Zone2
q 充砂型 GB3836.7 危险物质与点火源隔开 Zone1,Zone2
n 无火花型 GB3836.8 设法防止产生点火源 Zone2
m 浇封型 GB3836.9 设法防止产生点火源 Zone1,Zone2
h 气密型 GB3836.10 设法防止产生点火源 Zone1,Zone2
s 特殊型
DIP 粉尘防爆型 用于爆炸性粉尘环境，其前面无需加EX或EEX等标志
危险场所危险性划分：
爆炸性物质 区域定义 中国标准 北美标准
气体(CLASS Ⅰ) 在正常情况下 , 爆炸性气体混合物连续或长时间存在的场所 Zone 0(0 区) Div.1
在正常情况下爆炸性气体混合物有可能出现的场所 1 区
在正常情况下爆炸性气体混合物不可能出现 , 仅仅在不正常情况下 , 偶尔或短时间出现的场所 2 区
Div.2
粉尘或纤维(CLASS Ⅱ/Ⅲ） 在正常情况下 , 爆炸性粉尘或可燃纤维与空气的混合物可能连续 , 短时间频繁地出现或长时间存在的场所10 区 Div.1
在正常情况下 , 爆炸性粉尘或可燃纤维与空气的混合物不能出现 , 仅仅在不正常情况下 , 偶尔或短时间出现的场所 11 区Div.2
第③位编码
Ⅰ——煤矿、井下用电气设备
Ⅱ——工厂用电气设备
第④位编码
Ⅱ类爆炸性气体环境的分级
工况类别 级别 代表性气体 最小引爆火花能量 最大实验安全间隙MESG(mm) 最小点燃电流比MICR
矿井下 Ⅰ 甲烷 0.280mJ
矿井外的工厂 ⅡA 丙烷 0.180mJ MESG≥0.9 MICR＞0.8
ⅡB 乙烯 0.060mJ 0.9＞MESG＞0.5 0.8≥MICR≥0.45
ⅡC 氢气 0.019mJ 0.5≥MESG 0.45＞MICR
第⑤位编码
Ⅱ类爆炸性气体环境中电气设备温度组别
温度组别 自然温度T（℃） 常见爆炸性气体 设备允许表面温度（℃）
T1 T≥450 氢气、丙烯腈等 46 种 450
T2 450＞T≥300 乙炔、乙烯等 47 种 300
T3 300＞T≥200 汽油、丁烯醛等 36 种 200
T4 200＞T≥135 乙醛、四氟乙烯等 6 种 135
T5 135＞T≥100 二硫化碳 100
T6 100＞T≥85 硝酸乙酯和亚硝酸乙酯 85。
