高速公路UPS供电系统解决实施方案{项目}

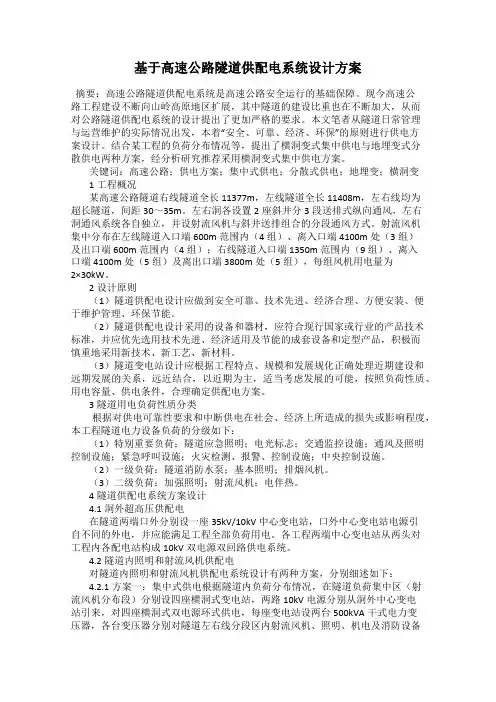

基于高速公路隧道供配电系统设计方案
基于高速公路隧道供配电系统设计方案摘要：高速公路隧道供配电系统是高速公路安全运行的基础保障。
现今高速公路工程建设不断向山岭高原地区扩展，其中隧道的建设比重也在不断加大，从而对公路隧道供配电系统的设计提出了更加严格的要求。
本文笔者从隧道日常管理与运营维护的实际情况出发，本着“安全、可靠、经济、环保”的原则进行供电方案设计。
结合某工程的负荷分布情况等，提出了横洞变式集中供电与地埋变式分散供电两种方案，经分析研究推荐采用横洞变式集中供电方案。
关键词：高速公路；供电方案；集中式供电；分散式供电；地埋变；横洞变1工程概况某高速公路隧道右线隧道全长11377m，左线隧道全长11408m，左右线均为超长隧道，间距30～35m。
左右洞各设置2座斜井分3段送排式纵向通风，左右洞通风系统各自独立，并设射流风机与斜井送排组合的分段通风方式。
射流风机集中分布在左线隧道入口端600m范围内（4组）、离入口端4100m处（3组）及出口端600m范围内（4组）；右线隧道入口端1350m范围内（9组）、离入口端4100m处（5组）及离出口端3800m处（5组），每组风机用电量为2×30kW。
2设计原则（1）隧道供配电设计应做到安全可靠、技术先进、经济合理、方便安装、便于维护管理、环保节能。
（2）隧道供配电设计采用的设备和器材，应符合现行国家或行业的产品技术标准，并应优先选用技术先进、经济适用及节能的成套设备和定型产品，积极而慎重地采用新技术、新工艺、新材料。
（3）隧道变电站设计应根据工程特点、规模和发展规化正确处理近期建设和远期发展的关系，远近结合，以近期为主，适当考虑发展的可能，按照负荷性质、用电容量、供电条件，合理确定供配电方案。
3隧道用电负荷性质分类根据对供电可靠性要求和中断供电在社会、经济上所造成的损失或影响程度，本工程隧道电力设备负荷的分级如下：（1）特别重要负荷：隧道应急照明；电光标志；交通监控设施；通风及照明控制设施；紧急呼叫设施；火灾检测、报警、控制设施；中央控制设施。
ups项目实施方案
ups项目实施方案在UPS项目实施方案中，我们将详细介绍UPS项目的实施计划和具体步骤，以确保项目能够顺利进行并取得成功。
首先，我们需要明确UPS项目的背景和目标。
UPS（不间断电源系统）是一种用于在电力中断或电压波动时提供临时电力的设备，其主要目标是保障关键设备的正常运行，避免因电力故障而导致的数据丢失或设备损坏。
因此，UPS项目的实施是非常重要的。
其次，我们需要进行项目需求分析。
在这一阶段，我们将对现有的电力系统进行调查和评估，确定哪些设备需要接入UPS系统，并对其电力需求进行详细分析。
同时，我们还需要考虑到未来的扩展需求，确保UPS系统能够满足未来的电力需求。
接下来，我们将制定UPS项目的实施计划。
在这一阶段，我们将确定项目的时间表、预算和资源需求，并制定详细的实施计划。
这包括设备采购、安装调试、系统测试等具体步骤，以及每个步骤的时间节点和责任人。
然后，我们将进行UPS系统的采购和设备安装。
在这一阶段，我们将根据实施计划进行UPS设备的采购，并安排专业人员进行设备的安装和调试。
同时，我们还将对UPS系统进行全面测试，确保其能够正常运行，并与现有的电力系统无缝衔接。
最后，我们将进行UPS项目的验收和交付。
在这一阶段，我们将对UPS系统进行最终的验收测试，确保其满足项目需求，并将UPS系统交付给客户。
同时，我们还将对项目进行总结和评估，以便在未来的类似项目中能够更加高效地进行实施。
综上所述，UPS项目的实施方案涉及到项目背景和目标、需求分析、实施计划、设备采购和安装、系统测试以及项目验收和交付等多个方面。
通过本实施方案的详细规划和执行，我们将确保UPS项目能够顺利进行，并取得成功。
高速公路机电工程中US的运用
高速公路机电工程中US的运用本文首先对UPS的概念和配置进行简要分析，然后详细介绍了UPS在高速公路机电系统中的应用研究，最后总结了UPS发展方向。
供相关人员参考。
标签：高速公路；机电工程；UPS监控系统、通信系统和收费系统称为公路机电工程的三个系统，如果把高速公路作为计算机，那么这三个系统对这一计算机系统至关重要。
高速公路通車后，机电系统的三大系统起着极其重要的作用。
机电三大系统正常运行，公路才能正常运行，反而会使整个公路瘫痪，将给国家的财产，人民的生命和健康带来非常严重的后果。
为了保证三个系统的正常运行，UPS是不可缺少的机电设备之一。
在高速公路信息网络技术应用中，UPS供电系统可靠、稳定、不间断显得越来越重要，UPS电池系统的安全性直接影响整个系统的可靠性。
1、UPS概念不间断电源，以下简称UPS（Uninterruptible Power Supply），它是在信息技术领域的一个重要组成部分，是一个高科技的电力设备，集信号检测、通信技术、控制技术和电力电子技术于一身，那么在电信移动通信系统、计算机网络和各种全自动生产线，以及其他应用领域有着广泛的应用。
由于计算机技术的快速发展，UPS在高速公路领域也得到了越来越广泛的应用，UPS虽然使用了很多年，但许多人仍然不知道UPS的性能指标，供电配置和供电系统没有引起足够的重视。
2、UPS配置2.1高速公路用电环境复杂多变选择宽输入范围宽、容量大、适合国内电网环境的在线型UPS。
其主要特点是：电网适应性强，电压范围±25%，输入输出都有变压器隔离，负荷适应性强，整机配套性好。
2.2UPS容量的选择确定UPS容量大小应参考因素主要有；实际负载容量、负载的类型、潜在扩容需求等。
（1）实际负载容量这是决定UPS容量大小的最根本因素。
UPS的输出能力必须达到或超过负载要求，以保证正常的供电。
实践中认为UPS采用集中供电和分布式供电方式。
集中供电的总负荷应为所有UPS的总电源。
ups施工方案
UPS施工方案1. 引言UPS（Uninterruptible Power Supply，不间断电源）作为现代信息化建设中的重要组成部分，对于维护电力稳定供应、保护设备安全运行起着重要作用。
本文档旨在介绍UPS施工方案，包括施工前的准备工作、施工过程中的操作步骤以及施工后的验收及运维工作。
2. 施工前准备在进行UPS的施工前，需要进行一系列的准备工作，以确保施工的顺利进行。
下面是一些准备工作的步骤：2.1. 确定UPS的功率需求根据设备的需求和负载情况，确定UPS的功率需求。
通过计算负载功率和备用时间，确定UPS的额定容量，以满足设备正常运行和短时备用的需要。
2.2. 选址和场地准备选取合适的场地作为UPS设备的安装点，确保有足够的空间容纳UPS设备和相关附件。
同时，要确保选址离主要负载设备近，以减少输电线路的损耗。
准备场地时，要进行以下工作： - 清理场地，确保没有杂物和障碍物； - 检查电源线路和地线，确保安全可靠； - 安装地脚螺栓，以固定UPS设备。
2.3. 准备施工材料和工具根据UPS设备的类型和施工规范，准备相应的施工材料和工具。
可以包括电缆、接线端子、焊锡、绝缘胶带、螺丝刀、扳手等。
确保材料和工具的质量可靠，并且数量足够。
同时，要确保施工人员具备相应的安全防护设备。
3. 施工步骤完成施工前的准备工作后，可以开始进行UPS设备的具体施工工作。
根据UPS 设备的类型和施工规范，可以进行以下步骤：3.1. 拆解机箱根据UPS设备的尺寸和安装环境的要求，拆解机箱，以便于在选址准备的场地上安装。
3.2. 安装电池组根据UPS设备的额定容量和备用时间的需求，安装相应数量的电池组。
要注意电池组的重量和安装位置，确保安全稳固。
3.3. 连接电缆根据设备的需求，连接电缆和接线端子。
根据电缆的规格和连接方式，仔细进行焊接和绝缘处理，确保电缆连接可靠，并杜绝短路和电流过载的可能。
3.4. 安装控制面板根据UPS设备的要求，安装相应的控制面板。

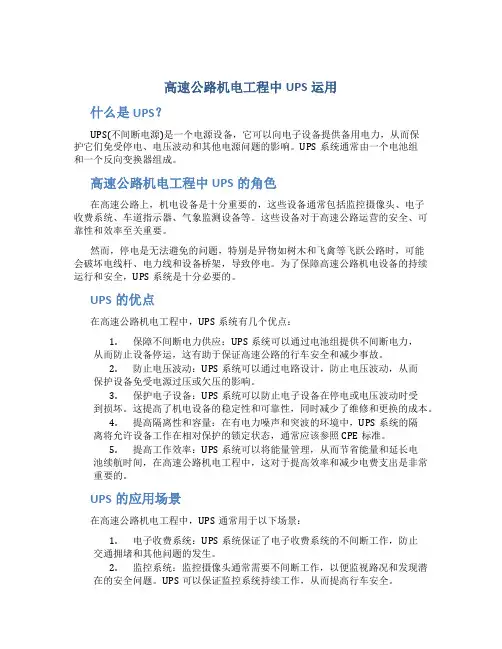

高速公路机电工程中UPS运用
高速公路机电工程中UPS运用什么是UPS？UPS(不间断电源)是一个电源设备，它可以向电子设备提供备用电力，从而保护它们免受停电、电压波动和其他电源问题的影响。
UPS系统通常由一个电池组和一个反向变换器组成。
高速公路机电工程中UPS的角色在高速公路上，机电设备是十分重要的，这些设备通常包括监控摄像头、电子收费系统、车道指示器、气象监测设备等。
这些设备对于高速公路运营的安全、可靠性和效率至关重要。
然而，停电是无法避免的问题，特别是异物如树木和飞禽等飞跃公路时，可能会破坏电线杆、电力线和设备桥架，导致停电。
为了保障高速公路机电设备的持续运行和安全，UPS系统是十分必要的。
UPS的优点在高速公路机电工程中，UPS系统有几个优点：1.保障不间断电力供应：UPS系统可以通过电池组提供不间断电力，从而防止设备停运，这有助于保证高速公路的行车安全和减少事故。
2.防止电压波动：UPS系统可以通过电路设计，防止电压波动，从而保护设备免受电源过压或欠压的影响。
3.保护电子设备：UPS系统可以防止电子设备在停电或电压波动时受到损坏。
这提高了机电设备的稳定性和可靠性，同时减少了维修和更换的成本。
4.提高隔离性和容量：在有电力噪声和突波的环境中，UPS系统的隔离将允许设备工作在相对保护的锁定状态，通常应该参照CPE标准。
5.提高工作效率：UPS系统可以将能量管理，从而节省能量和延长电池续航时间，在高速公路机电工程中，这对于提高效率和减少电费支出是非常重要的。
UPS的应用场景在高速公路机电工程中，UPS通常用于以下场景：1.电子收费系统：UPS系统保证了电子收费系统的不间断工作，防止交通拥堵和其他问题的发生。
2.监控系统：监控摄像头通常需要不间断工作，以便监视路况和发现潜在的安全问题。
UPS可以保证监控系统持续工作，从而提高行车安全。
3.气象监测设备：通过监测气象条件，可以更好地决策如何处理天气条件，并提供更好的救援服务。
UPS电源系统在高速公路供电系统中的应用研究
行电路保障的路段上 ， 在Ｕ Ｐ Ｓ 两端添加两只快速继 电器 ， 由此加强 电源的可靠性 ， 且其 既能够节约又
容易实现 ， 因此在保障高速路电源正常运 营上得到
普遍 应用 。 （ 下转第 ４ ７ 页）
Ｕ Ｐ Ｓ 前段加上一级参数稳压器 ． 构成一个 Ｕ Ｐ Ｓ 供电
一
２５ —
靠 碳 刷移 动 来 稳定 电压 ， 由此使 得 输 出 电压 在很 大 程 度 上都 会 符合 负 载 要求 ： 但 却 存在 可 靠 性低 和 动
系统 ． 其次还包括信息通信 系统 、 电子数据处理系 统、 变电站和道路摄像监控系统 。收费系统在高速 公路运行 中 占有极为重要 的作用 ， 因此 ， 不允许 出
此不能满足高速公路对稳压器的要求。
（ ３ ） Ｎ Ｐ Ｓ型智 能稳 压 器
在 一定 程 度上 ，此 种稳 压 器属 于 较 高端 技 术 。
它集合 以上两种稳压器的优点并 经技 术改装后研 制出的专利技术产品。因此具有输入功率大 、 效率 高、 输入输 出隔离性能好 、 结构轻巧 、 可靠性高 、 容
（ ２ ） 集 中式供 电方 式 Ｕ Ｐ Ｓ电源 是 一种 不 问断 电源 的简 称 ． 它 具 有 稳
压、 稳 频 和抗 谐 波 干扰 能 力并 能 利用 电负荷 对 用 电 设 备 进 行 不 问断 的供 电 ， 根据 其输 出功 率大 小 将 其 划 分 为 大 功率 、 中功 率 和小 功 率 ； 按 其 输 入输 出 形
抽真 空 时压力 太 大而 导致 碎 片。
３ ． １ 产 品实 验
４ 结束语
由于应用 的需要 ， Ｉ Ｇ Ｂ Ｔ产 品需要很 薄 才 能满 足
试投片 ３ ０片 ， Ｎ型 ｓ ｉ 单晶片 ， 片厚 ６ ２ ５ ｔ ｘ ｍ， 减 薄后 １ ２ ０ Ｉ ｘ ｍ， 单 面抛光 。 按 上述 实 验方 案 ５进 行 改进 后 的 Ｉ Ｇ Ｂ Ｔ薄片 工 艺 流片验 证 ， 最终 未有 碎 片产生 。
UPS电源在高速公路收费系统中的应用方案解析
UPS电源在高速公路收费系统中的应用方案解析
许海燕;丁有进
【期刊名称】《山东交通科技》
【年(卷),期】2005(000)004
【摘要】UPS的应用是高速公路联网收费供电的重要保证.高速公路中电源主要采用UPS双机供电系统加稳压器模式.以不间断电源的基本构造、组成原理和特性为基础,阐述了不间断电源在山东高速公路信息网络机电系统中的应用方案.
【总页数】4页(P77-80)
【作者】许海燕;丁有进
【作者单位】山东省高速公路集团有限公司;山东省交通通信信息中心,山东,济南,250002
【正文语种】中文
【中图分类】U495
【相关文献】
1.高速公路收费系统B+C电源防雷保护特效方案 [J], 林萍
2.模块电源与电源管理技术研讨会透析前沿应用方案 [J], 期彤;迈克
3.LCD TV中的电源应用方案 [J], Vishay公司
4.数据中心电源切换系统应用方案探讨 [J], 陈锡良;马强
5.轨道电路移频柜电源应用方案探讨 [J], 贾淑焱
因版权原因，仅展示原文概要，查看原文内容请购买。
ups供电系统方案说明
转发UPS供电系统方案一．概述1.1项目概况为保证机房内各类系统的正常运行，必须为其提供安全、稳定、可靠的工作环境。
因此，安全、实用、先进和美观是机房设计的总体要求。
新建机房最好能满足未来5至10年的发展需要。
二、机房建设总体方案2.1 系统建设目的在机房建设中，要把安全性、可靠性、合理性和规范化放在首要位置，同时兼顾美观、舒适和人性化的特点。
机房建设工程在充分考虑计算机、网络通讯、空调、UPS等设备的安全性、可靠性、易安装维护。
三、机房建设方案选择模块化、热插拔结构的UPS完全按照IT设备的思路和结构设计，功率模块冗余并联输出，控制部分采用冗余的两套热插拔控制模块、两套逻辑低压电源模块冗余设计，可用性高。
另外由于模块化热插拔结构可以非常方便的在线增减各种模块，提高输出功率或维修，因此在可用性、可维护性、扩容性方面具有传统1+1并联不可比拟的优点。
3.1 UPS 、配电的选择根据设备测算以及未来发展的要求，我们选用APC公司2006年推出的新型Symm etra PX 10KVA 系列电源，每个功率模块的功率为16KVA/16KW。
根据要求，功率定为10KW。
由于用户的真实负载Symmetra可能为10KW，四、方案特点：UPS主机为模块化、热插拔结构、模块冗余输出。
用性高。
控制模块、控制低压电源模块均为两块冗余配备，功率模块冗余输出，实际形成1+1冗余。
可维护性高。
全模块化热插拔设计，包括功率模块、控制模块、控制低压电源模块、通讯模块、显示模块、静态旁路模块、电池监控模块、外部维修旁路设计，均使得该系统维修时间缩短，维修难度降低。
适应性好。
该产品输入参数为功率因数0.99，输入谐波<5%，输出功率32KVA/ 32KWN+1，实际功率大，满足新型IT负载和发电机的要求。
其他产品只能输出32KVA/26K W可扩容性好。
如果今后负载增加，可以再插入功率模块，形成144KWN+1冗余。
可管理性好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高速公路供电系统
目前，高速公路一般远离城区修建，其收费站、隧道所用电源就近取电，采用附近的农业或民用电。
这种供电方式相对于高压专线供电方式来讲，一次性投资少，但由于九十年代之前，电网建设投入资金较少，电网特别是农村电网十分薄弱，农业或民用电不能保证正常供电，供电故障多及电压不稳，使供电质量难以保证。
为保证在外部农业或民用电因故中断后，高速公路管理系统的重要设备能够正常工作，高速公路的供配电系统需采用双电源供电。
一般采用柴油发电机组发电作为市电的备用电源，能够在停电后的10~15秒内自动运转柴油发电机组启动发电并经双电源开关自动切换，确保向重要负荷供电。
一级负荷中特别重要的负荷，除由两个电源供电外，尚应增设不间断电源(UPS)，并严禁将其它负荷接入不间断供电系统。
目前，在高速公路交通各机电系统中，其主电源需采用交流不间断电源UPS装置来保证正常运行的功能系统有：高速公路供配电系统给沿路各收费系统、通信系统、隧道通风照明、运行监控提供可靠的电力保障，这些负荷从不同角度保证整个高速公路的安全可靠运行和运营单位的正常经营，可以不夸张地讲：电力系统的正常运行是高速公路机电系统甚至整个高速公路正常运行的基本保障。
其中收费站：采用UPS的持续供电确保收费站的正常工作是保证道路通畅的重要环节。
应用系统：1)、收费系统;2)、通信系统;3)、监控系统
隧道：很多隧道里程相对较长，对用电要求高。
采用UPS的持续供电保障显得格外重要。
应用系统：1)、应急照明;2)、通信、监控及消防;高速公路电力保障方案
1、收费站
单机供电解决方案
方案说明：
1、收费系统、通讯系统、监控系统为一级负荷中特别重要的负荷，除由两个电源供电外，尚增设UPS电源保证供电的可靠性。
2、两路输入电源采用一路市电和就地柴油发电机，两路电源同时接入“互投柜”实现了先断后合自动切换功能。
3、市电输入端加装B级防雷，双电源输出端加装C级防雷保护。
4、输入配电柜、输出配电柜可根据实际需求合并成为一体柜。
5、UPS可以选择H系列、HIFT(模块化)系列、NT系列产品。
6、电压波动幅度大的环境下可以在UPS前面增加了一级参数稳压器。
1+1并机UPS供电解决方案
方案说明：
1、收费系统、通讯系统、监控系统为一级负荷中特别重要的负荷，除由两个电源供电外，尚应增设UPS电源保证供电的可靠性。
2、两路输入电源采用一路市电和就地柴油发电机，两路电源同时接入“互投柜”实现了先断后合自动切换功能。
3、市电输入端加装B级防雷，双电源输出端加装C级防雷保护。
4、输入配电柜、输出配电柜可根据实际需求合并成为一体柜。
5、UPS采用1+1并机冗余方案。
6、UPS可以选择HIFT(模块化)系列、NT系列产品。
稳压器+UPS1+1并联供电解决方案
1、收费系统、通讯系统、监控系统为一级负荷中特别重要的负荷，除由两个电源供电外，尚应增设UPS电源保证供电的可靠性。
2、两路输入电源采用一路市电和就地柴油发电机，两路电源同时接入“互投柜”实现了先断后合自动切换功能。
3、市电输入端加装B级防雷，双电源输出端加装C级防雷保护。
4、输入配电柜、输出配电柜可根据实际需求合并成为一体柜。
5、提高供电系统的可靠性，在UPS前面增加了一级参数稳压器。
6、UPS采用1+1并机冗余方案。
7、UPS可以选择HIFT(模块化)系列、NT系列产品。
2、隧道
隧道照明、监控、消防UPS电力解决方案
方案说明：
1、隧道应急照明、监控、消防系统为一级负荷中特别重要的负荷，除由两个电源供电外，尚增设UPS电源保证供电的可靠性。
2、两路输入电源采用一路市电和就地柴油发电机，两路电源同时接入“互投柜”实现了先断后合自动切换功能。
3、市电输入端加装B级防雷，双电源输出端加装C级防雷保护。
4、输入配电柜、输出配电柜可根据实际需求合并成为一体柜。
5、UPS可以选择NT系列产品。
6、UPS工作在经济模式下，提高运行效率高。
隧道照明、监控UPS电力解决方案
方案说明：
1、隧道应急照明、监控为一级负荷中特别重要的负荷，除由两个电源供电外，尚增设UPS电源保证供电的可靠性。
2、两路输入电源采用一路市电和就地柴油发电机，两路电源同时接入“互投柜”实现了先断后合自动切换功能。
3、市电输入端加装B级防雷，双电源输出端加装C级防雷保护。
4、输入配电柜、输出配电柜可根据实际需求合并成为一体柜。
5、UPS可以选择H系列、HIFT(模块化)系列、NT系列产品。
6、UPS工作在经济模式下，提高运行效率高。
3、UPS系统监控方案
系统组成
1)监控中心/主机
2)监控网络适配器
3)用户传输网络(TCP/IP)
4)被监控设备(UPS电源)
5)短信网关
功能说明：
实现UPS告警手机接收，将短信网关连接于网络中，UPS站点一旦发生告警，对应的NetmateII会将UPS告警详细内容通过短信网关发送到指定手机上，不同站点支持发送多个接收者，短信网关工作不基于集中监控平台，集中监控平台计算机出现问题也不影响短信的发送。
