如何把电源的功率限制变为电流限制
如何把电源的功率限制变为电流限制故障保护是所有电源控制器都有的一个重要功能。
几乎所有应用都要求使用过载保护。
对于峰值电流模式控制器而言，可以通过限制最大峰值电流来轻松实现这个功能。
在非连续反向结构中，为峰值电流设置限制可最终限制电源从输入源获得的功率。
但是，限制输入功率不会限制电源的输出电流。
如果出现过载故障时输入功率保持不变，则随着输出电压下降，输出电流增加（P=V*I）。
发生短路故障时，这会让输出整流器或者系统配电出现难以接受的高损耗。
本文利用一些小小的创新和数个额外组件，为您介绍如何对一个简单的峰值电流限制进行改进，将电源变为一个恒定电流源，而非一个恒定功率源。
图1对比了理想输出电压与恒定功率和恒定电流限制的电流。
这两种情况下，过载故障保护都在120%最大额定负载时起作用。
在一个使用功率限制的系统中，输出电流随负载增加电压反向而增加。
在现实系统中，有功率限制的反向控制器会在某个点关闭，原因是控制器的偏压损耗。
相比之下，一旦超出过载阈值，有电流限制的系统便会立刻关闭。
可以通过直接检测隔离边界二次侧的负载电流，实现电流限制。
但是，这样做需要使用更多的电路，效率降低，而且成本一般会高得离谱。
图 1 理想功率限制产生强电流，触发故障保护。
图2显示了移动设备充电器所使用的一个5V/5W非连续反向电源的原理图。
在范例中，我们使用了UCC28C44控制器，它是大多数经济型峰值电流模式控制器的代表，拥有功率限制功能。
在非连续反向结构中，如果忽略效率影响，可使用方程式1计算负载功率（P）的大小。
方程式1
由于变压器电感（L）和开关频率（f）均固定不变，因此可以通过控制峰值一次电流（IPK）对输出电压（VOUT）进行调节。
随着输出电流（IOUT）增加，电压开始下降，
但是反馈环路要求更高的峰值电流来维持电压调节。
图 2 这种5V/5W反向通过限制峰值变压器电流实现功率限制。
在反向转换器内部，引脚1（COMP）的反馈电压与峰值电流比较。
通过R15检测该峰值电流，并使用R13和C12对其进行滤波。
如果电流检测电压达到过1V，则单独过电流比较器终止脉冲。
这种峰值电流限制方法与大多数脉宽调制（PWM）控制器中的功率限制过程一样。
如果功率保持恒定不变，则可以将方程式1改写为方程式2。
在该方程式中，我们可以清楚地看到功率限制时输出电流同输出电压成反比。
方程式2
一些控制器还包含有一个第二级比较器。
峰值电流高出第一级比较器时，第二级比较器跳闸断开。
这种第二级比较器触发控制器完全关闭，并发起一个重启周期。
设计这种额外保护级的目的是防止电源本身发生灾难性故障，例如：短路变压器绕组或者短路输出二极管。
但是，涉及短路负载的大多数情况一般都不会超出该阈值。
图3显示了输出和偏置电压与图2所示电路负载电流的对比情况。
输出V-I特性非常接近于图1所示理想情况。
负载电流达到约1.3A时开始功率限制。
随着负载增加，输出电压开始下降。
由于偏置电压是输出电压的反映，因此它也开始下降。
偏置电压降至9V关闭水平以下时，PWM控制器关闭。
图 3 偏置电压降至控制器关闭阈值以下后，转换器不再提供功率限制电流。
在该例子中，尽管在负载超出1.3A时峰值电流限制激活，但是在转换器关闭以前负载电流会为额定负载的两倍以上。
在某些应用中，这是不可接受的。
反之，一种更加方形的V-I曲线则较为理想。
负载增加超出功率限制点后偏置电压随之下降，利用这一特性，我们可以非常轻松地获得这种V-I曲线。
只需增加数个组件，便可利用不断降低的偏置电压在功率限制期间折叠开关频率。
这样做以后，开关频率被强制与输出电压成正比关系，如方程式3所示。
将方程式3代入方程式2后我们发现，理论上讲功率限制期间输出电流不再依赖于输出电压的大小，参见方程式4.
方程式3
方程式4
用于创建这种改进型电流限制而增加的一些组件突出显示在图4所示原理图中。
对内部振荡器编程，通过R10、R8和C11设置反向转换器的开关频率。
一个内部5V源通过R10和R8对C11充电。
随着偏置电压下降，R7和R11的电阻分压器开启Q1，并优先于内部5V源进行控制，从而降低开关频率。
偏置二极管（D4）现在必须为一种双串联二极管，这样R7和R11才不会在启动期间使控制器的电流改道。
需正确选择R7和R11的值，以便让Q1在正常运行期间处于关闭状态，仅在偏置电压降至约12V以下时才开启。
图4 增加5个离散式组件可增强功率限制功能并降低最大故障电流。
添加这些组件的结果如图5所示。
同前面一样，电源进入功率限制时输出电压和偏置电压均开始下降。
一旦偏置电压降至足以开启Q1的程度，负载电流的任何继续增加都会使开关频率降低，其反过来又会降低供给负载的有效功率。
这会加快过电流关闭过程。
注意，在输出电流和输出电压之间仍然存在一定程度的相互关系，这是因为变压器内部的偏置绕组耦合和有限的Q1增益。
尽管存在这些缺点，但是增加的电路还是极大地改善了V-I特性。
实际上，电源现在不会向故障负载提供1.5A以上的电流。
图 5 使用增强型功率限制电路的电源V-I曲线显示过载状态下的输出电压表现出明显的下降。
总之，拥有功率限制保护的电源仍然可以为过载输出提供大量的电流。
如本文所述，只需在一次侧控制器周围添加少数几个组件，便可轻松且低成本地实现精确的电流限制功能。
尽管它针对的反向转换器，但是这种方案也可以减少降压转换器的多余电流。
如何把电源的功率限制变为电流限制
如何把电源的功率限制变为电流限制
故障保护是所有电源控制器都有的一个重要功能。
几乎所有应用都要求使用过载保护。
对于峰值电流模式控制器而言，可以通过限制最大峰值电流来轻松实现这个功能。
在非连续反向结构中，为峰值电流设置限制可最终限制电源从输入源获得的功率。
但是，限制输入功率不会限制电源的输出电流。
如果出现过载故障时输入功率保持不变，则随着输出电压下降，输出电流增加（P=V*I）。
发生短路故障时，这会让输出整流器或者系统配电出现难以接受的高损耗。
本文利用一些小小的创新和数个额外组件，为您介绍如何对一个简单的峰值电流限制进行改进，将电源变为一个恒定电流源，而非一个恒定功率源。
图1对比了理想输出电压与恒定功率和恒定电流限制的电流。
这两种情况下，过载故障保护都在120%最大额定负载时起作用。
在一个使用功率限制的系统中，输出电流随负载增加电压反向而增加。
在现实系统中，有功率限制的反向控制器会在某个点关闭，原因是控制器的偏压损耗。
相比之下，一旦超出过载阈值，有电流限制的系统便会立刻关闭。
可以通过直接检测隔离边界二次侧的负载电流，实现电流限制。
但是，这样做需要使用更多的电路，效率降低，而且成本一般会高得离谱。
5V转3.3V电平的19种方法技巧
5V转3.3V电平的19种方法技巧技巧一：使用（LDO）稳压器，从5V（电源）向3.3V系统供电标准三端（线性稳压器）的压差通常是2.0-3.0V。
要把5V 可靠地转换为 3.3V，就不能使用它们。
压差为几百个毫伏的低压降（Low Dropout，LDO）稳压器，是此类应用的理想选择。
图1-1 是基本LDO 系统的框图，标注了相应的（电流）。
从图中可以看出，LDO 由四个主要部分组成：1. 导通（晶体管）2. 带隙参考源3. （运算放大器）4. 反馈电阻分压器在选择LDO 时，重要的是要知道如何区分各种LDO。
器件的静态电流、封装大小和型号是重要的器件参数。
根据具体应用来确定各种参数，将会得到最优的设计。
LDO的静态电流IQ是器件空载工作时器件的接地电流IGND。
IGND 是LDO 用来进行稳压的电流。
当IOUT>>IQ 时，LDO 的效率可用输出电压除以输入电压来近似地得到。
然而，轻载时，必须将IQ 计入效率计算中。
具有较低IQ 的LDO 其轻载效率较高。
轻载效率的提高对于LDO 性能有负面影响。
静态电流较高的LDO 对于线路和负载的突然变化有更快的响应。
技巧二：采用齐纳（二极管）的低成本供电系统这里详细说明了一个采用齐纳二极管的低成本稳压器方案。
可以用齐纳二极管和电阻做成简单的低成本3.3V稳压器，如图2-1 所示。
在很多应用中，该电路可以替代LDO 稳压器并具成本效益。
但是，这种稳压器对负载敏感的程度要高于LDO 稳压器。
另外，它的能效较低，因为R1 和D1 始终有功耗。
R1 限制流入D1 和（PI）Cmicro （MCU）的电流，从而使VDD 保持在允许范围内。
由于流经齐纳二极管的电流变化时，二极管的反向电压也将发生改变，所以需要仔细考虑R1 的值。
R1 的选择依据是：在最大负载时——通常是在PICmicro MCU 运行且驱动其输出为高电平时——R1上的电压降要足够低从而使PICmicro MCU有足以维持工作所需的电压。

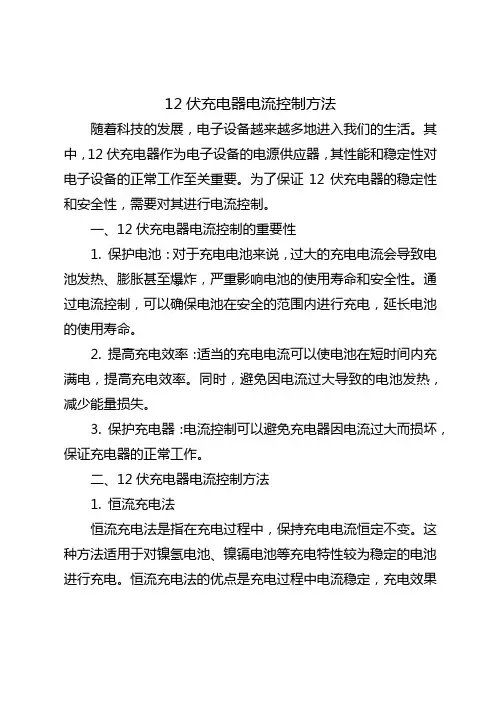

12伏充电器电流控制方法
12伏充电器电流控制方法随着科技的发展，电子设备越来越多地进入我们的生活。
其中，12伏充电器作为电子设备的电源供应器，其性能和稳定性对电子设备的正常工作至关重要。
为了保证12伏充电器的稳定性和安全性，需要对其进行电流控制。
一、12伏充电器电流控制的重要性1. 保护电池：对于充电电池来说，过大的充电电流会导致电池发热、膨胀甚至爆炸，严重影响电池的使用寿命和安全性。
通过电流控制，可以确保电池在安全的范围内进行充电，延长电池的使用寿命。
2. 提高充电效率：适当的充电电流可以使电池在短时间内充满电，提高充电效率。
同时，避免因电流过大导致的电池发热，减少能量损失。
3. 保护充电器：电流控制可以避免充电器因电流过大而损坏，保证充电器的正常工作。
二、12伏充电器电流控制方法1. 恒流充电法恒流充电法是指在充电过程中，保持充电电流恒定不变。
这种方法适用于对镍氢电池、镍镉电池等充电特性较为稳定的电池进行充电。
恒流充电法的优点是充电过程中电流稳定，充电效果较好。
缺点是对电池的充电特性要求较高，不适用于充电特性不稳定的电池。
2. 恒压充电法恒压充电法是指在充电过程中，保持充电电压恒定不变。
这种方法适用于对锂电池等充电特性较为不稳定的电池进行充电。
恒压充电法的优点是充电过程中电压稳定，充电效果较好。
缺点是对电池的充电特性要求较高，不适用于充电特性稳定的电池。
3. 三阶段充电法三阶段充电法是指在充电过程中，分为恒流充电、恒压充电和浮充三个阶段。
这种方法适用于对各种类型的电池进行充电。
三阶段充电法的优点是充电过程中电流和电压都能得到较好的控制，充电效果较好。
缺点是充电过程较为复杂，需要对充电器进行较为复杂的控制。
4. PWM控制法PWM（脉宽调制）控制法是指通过调整脉冲信号的占空比来控制充电电流。
这种方法适用于对各种类型的电池进行充电。
PWM控制法的优点是充电过程中电流可以得到较好的控制，充电效果较好。
缺点是对充电器的控制电路要求较高，需要较为复杂的电路设计。
电力电子技术基础课件：逆变电路
V2
VD1 VD2 VD1 VD2
逆变电路
4.2.1 单相电压型逆变电路
1）半桥逆变电路
t3-t4:t3时刻电流过零边负，V2导通，负载电 流反向增加，输出电压uo =-Ud/2；
t4-t5:t4时刻V2关断，给V1驱动信号，由于 阻感负载电流不能突变，此时电流通过VD1续流， 电流逐渐减小，输出电压uo =Ud/2；
通而变为零，则称为熄灭。
电力电子技术
第四章 逆变电路
4.2 单相逆变电路工作原理
4.2.1 单相电压型逆变电路 4.2.2 单相电流型逆变电路
逆变电路
电压型逆变电路的特点
1、直流侧为电压源或并联大电容，直流
侧电压基本无脉动。
+
2、由于直流电压源的钳位作用，输出电
压为矩形波，输出电流因负载阻抗不同而不 Ud
单相电流型逆变电路
iT
i VT1,4
i VT2,3
Id 0
tγ
uo/io
t
0
t1
Id t2 t3 t4
t5
tφ
t6 t7
t
tδ tβ
电流型逆变电路波形图
逆变电路
单相电流型逆变电路
t2-t4阶段：t2时刻四个晶闸管全部导通，负 载电容电压经两个回路LT1、VT1 、VT3 、LT3 和 LT2、VT2 、VT4 、LT4 放电；t4时刻VT1、VT4的 电流减小到零关断，直流侧电流Id全部转移到 VT2和VT3支路，换流结束。 。
VD3 VD4
u G1
0
t
u G2
0
t
u G3
q
0
t
u G4
0
t
uo io

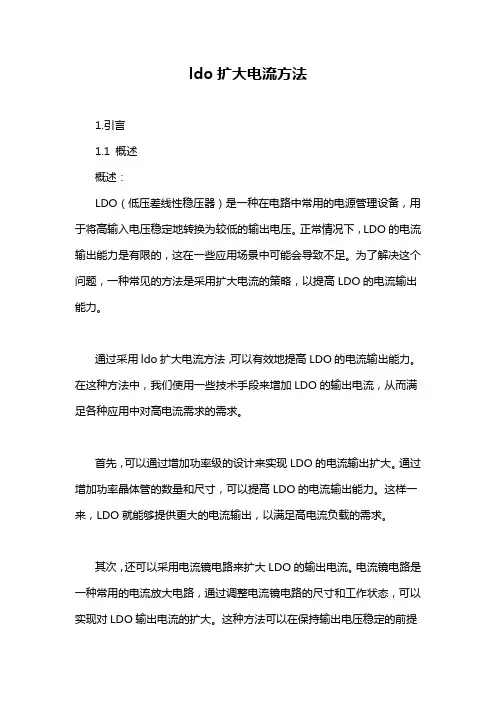

ldo扩大电流方法
