金属非金属地下矿山六大系统简介.19页PPT
非煤矿山安全避险六大系统讲座.pptx
1 正确认识“六大系统”
❖ “六大系统”的主要功能：
➢ 调度指挥：凭借人员定位（包括对车辆等移动设备 的定位）、井下通讯联络系统和监测监控系统，调 度指挥人员可以充分掌握各类即时动态信息，可以 有效避免盲目指挥，提高调度指挥系统的效率。
➢ 安全监管：通过人员定位系统，可以掌握所有下井 人员的历史行动轨迹，便于对各级领导、管理人员 、特种作业人员等履行职责情况进行监危 险源的运行情况，有利于及时发现安全隐患。
❖ 建设“六大系统”的目的和意义：
➢ 建设“六大系统”是深入贯彻落实科学发展 观，坚持以人为本、执政为民的具体体现， 是“国务院国发〔2010〕23号文件” 的明确 要求，也是依靠科技进步和先进适用技术装 备，从源头上控制安全风险、从根本上提升 地下矿山安全保障能力的有效措施。
➢ 通过建设“六大系统”，可极大地提升矿山 企业全体职工的安全意识，提高企业的安全 管理水平。
主要监测井下各关键巷道的温度、湿度 、风速、风向、风压和风质（粉尘和有毒有 害气体浓度）。同时，可以对井下通风机远 程实时监控。
中钢集团武汉安全环保研究院
1 正确认识“六大系统”
• 矿山地压监测系统
岩石力学测试技术分为两大类：⑴ 岩 体静态检测：大部分的传统性测试技术都属 于这一类，技术上较为成熟，应用最为广泛 的岩体力学测试技术，如位移测量，应力、 应变测试、超声测试等； ⑵ 岩体动态检测 ：如岩体声发射监测、检测地震波的地震仪 等，被检测的信号伴随着岩体的动力学过程 ，反映岩体的动态。
中钢集团武汉安全环保研究院
1 正确认识“六大系统”
• 视频监控系统
系统主要是对重点部位进行视频监控。 控制端系统能够随意对图像进行切换（手动 切换或成组分时循环切换）或对摄像头云台 进行控制。应当具备夜间红外监控功能。可 长时间录像，并提供快速检索回放功能。 主要功能：管理预控、分析鉴定、应急救 援
非煤矿山六大系统讲义
➢人员定位系统生产厂家众多，采用技术各不相同，但大多以RFID技术和数字通信技 术相结合，信号传输有有线及微波方式，但大多以有线传输为主。 ➢在卡的制作上，有的 采用的是有源识别卡， 有的采用的是无源识 别卡
工作原理示意图
六、井下人员定位系统
解决方案
六、井下人员定位系统
解决方案
➢KJ101 该产品由软件系统
➢ 主要依据：
国家安全监管总局关于印发金属非金属地下矿山安全避险“六大 系统”安装使用和监督检查暂行规定的通知, 安监总管一〔2010〕 168号
国家安全监管总局关于切实加强金属非金属地下矿山安全避险 “六大系统”建设的通知，安监总管一〔2011〕108号
➢ 总体要求：2013年6月底前全面完成“六大系统”建设任 务
三、进度要求
➢ 压风自救系统： 地下矿山应于2011年底前在按设计要求建立压风系 统的基础上，按照为采掘作业的地点在灾变期间能 够提供压风供气的要求，建立完善压风自救系统
三、进度要求
➢ 供水施救系统： 地下矿山应于2011年底前在现有生产和消防供水系 统的基础上，按照为采掘作业地点及灾变时人员集 中场所能够提供水源的要求，建立完善供水施救系 统。
用心服务诚信经营七紧急避险系统aq2033要求救生舱设置要求救生舱应具备过渡舱结构过渡舱的净容积应不小于12m救生舱应具有足够的强度和气密性并有生存参数检测报警装置救生舱应配备在额定防护时间内额定人数生存所需要的氧气食品饮用水急救箱人体排泄物收集处理装置等并具备空气净化功能其环境参数应满足人员生存要求用心服务诚信经营七紧急避险系统aq2033要求管理应指定人员负责紧急避险系统的日常检查与维护避灾硐室和救生舱配备的食品和急救药品应保证在保存期或有效期应对入井人员进行紧急避险设施使用和紧急情况下逃生避灾的培训确保每位入井人员均能正确使用紧急避险设施和选择正确的避灾线路逃生用心服务诚信经营七紧急避险系统避灾硐室方案用心服务诚信经营七紧急避险系统1隔离门2喷淋系供水管5压风管10担架11环境参数监测仪器12矿用荧光灯13空气过滤系统14防爆空15电源箱16矿用红外摄像仪1718排水管19排气管20自救器及工具柜用心服务诚信经营七紧急避险系统建设方案用心服务诚信经营用心服务诚信经营用心服务诚信经营用心服务诚信经营用心服务诚信经营用心服务诚信经营用心服务诚信经营用心服务诚信经营2700机电室卫生间1号钢瓶储藏室生存室过渡室过渡室iiii22900210002号钢瓶储藏室1000131260013126003001312600300131210001000100030030016200装修轮廓线100100100100100100162001350预埋压风钢管外径50mm壁厚5mm露头处各外露100mm预埋压风钢管外径68mm壁厚5mm露头处各外露100mm481230034624346241620016200台阶台阶2000200030050001350中国煤炭科工集团沈阳研究院设计硐室用心服务诚信经营硐室实景用心服务诚信经营硐室实景用心服务诚信经营带钻孔用心服务诚信经营七紧急避险系统移动救生舱可移动式救生舱是指可通过牵引吊装等方式实现移动适应井下采掘作业地点变化要求的避险设施
非煤矿山六大系统讲义
第二十二页，共63页。
七、紧急避险系统
• 建设要求
➢紧急避险设施的建设方案应综合考虑所服务区域的特征和巷 道布置、可能发生的灾害类型及特点、人员分布等因素。优先 建设避难硐室。
➢地下矿山企业应建立采掘工作面安全监测监控系统， 实现对采掘工作面一氧化碳等有毒有害气体浓度，以及 主要工作地点风速的动态监控。
➢开采高硫等有自然发火危险矿床的地下矿山企业，还应在采 掘工作面设置温度、硫化氢、二氧化硫等有毒有害气体传感器 。 ➢存在大面积采空区、工程地质复杂、有严重地压活动的地下 矿山企业，应实现对采空区稳定性、顶板压力、位移变化等的 动态监控。地下矿山企业应采用监测仪器或仪表，对开采范围 内地表沉降量进行观测。
• 解决方案 ➢在地面安装用于灾变时的空气压缩机，通过压风管向井下各 用风地点供风。 ➢压风自救系统组成：空气压缩机、送气管路、阀门、汽水 分离器、压风自救装置（包括减压、节流、消噪声、过滤、 开关等部件及防护袋或面罩）。
第三十八页，共63页。
八、压风自救系统
• 解决方案
闸阀
地面空气压缩机
三通及闸阀 压风管(钢管)
压风自救系统
第三十九页，共63页。
八、压风自救系统
• 解决方案
1、三通 2、气管 3、弯头 4、接头 5、球阀 6、气管 7、自救器 8、卡子 9、防护袋
第四十页，共63页。
九、供水施救系统
• 建设要求
➢地下矿山企业应在现有生产和消防供水系统的基础上，按 照为采掘作业地点及灾变时人员集中场所能够提供水源的要 求，建立完善供水施救系统。 ➢井下供水管路应采用钢管材料，并加强维护，保证正常 供水。井下各作业地点及避难硐室（场所）处应设置供水 阀门。
金属非金属地下矿山六大系统简介共21页
金属非金属地下矿山六大系统简介
16、人民应该为法律而战斗，就像为 了城墙 而战斗 一样。 ——赫 拉克利 特 17、人类对于不公正的行为加以指责 ，并非 因为他 们愿意 做出这 种行为 ，而是 惟恐自 己会成 为这种 行为的 牺牲者 。—— 柏拉图 18、制定法律法令，就是为了不让强 者做什 么事都 横行霸 道。— —奥维 德 19、法律是社会的习惯和思想的结晶 。—— 托·伍·威尔逊 20、人们嘴上挂着的法律，其真实含 义是财 富。— —爱献 生
谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
矿山六大系统概述
矿山六大系统概述矿井安全避险“六大系统”是根据矿井生产企业的安全要求和国家及行业相关标准进行设计开发的，由监测监控系统、人员管理系统、通信联络系统、压风自救系统、供水施救系统和紧急避险系统组成。
其中，监测监控系统、人员管理系统、通信联络系统（含有线调度、无线通信、应急广播）和紧急避险系统，四个系统属自动化控制系统，各系统既可以独立成系统，也可以多个系统集中传输，实现“多网合一”，地面监测软件无缝集成；避免了井下线路的重复敷设，降低了应用和维护管理成本。
矿山六大系统结构示意图六大系统中，我公司自主研发的系统包括：KT191矿用无线通信系统、KT370矿用无线通信系统、KT304矿用广播通信系统、KJ694矿用人员管理系统、环境监测系统，以公司自主开发的“KJJ175(百兆)、KJJ175(C)(千兆)环网系统为载体，真正实现了井下数据多网合一集中传输，地面监测软件无缝集成。
所开发的五大类30余种产品，均已取得煤矿“安全标志证书”、“防爆合格证”、金属非金属“安全标志证书”、“工业产品生产许可证”。
各系统及产品在山西省的五大煤业集团均有应用，且得到用户的一致好评。
KJJ175矿用本安型网络交换机是用于连接井下工业以太网本安终端设备，各终端设备可以通过交换机相互传输数据。
交换机通过光纤收发器接收地面中心站的数据。
交换机对数据进行优化解环处理，把经过交换处理的数据传输到更远的网络交换机或者中心站。
额定工作电压：DC12V；工作电流：≤900mA；接口数量：4对；连接方式:FC接口；传输方式：1310nm单模光纤；传输速率：100Mbps；光发射功率：≤-2dBm；光接收灵敏度：-40dBm；最大传输距离：10km（采用MGTSV（2～72）B煤矿用阻燃通讯光缆）。
接口数量：4个；传输方式：TCP/IP以太网电信号传输速率：10Mbps/100Mbps自适应；信号工作电压峰峰值：1.0V～5.0V；最大传输距离：100m(采用MHY32煤矿用聚乙烯绝缘钢丝铠装聚氯乙烯护套电缆)。
矿山六大系统

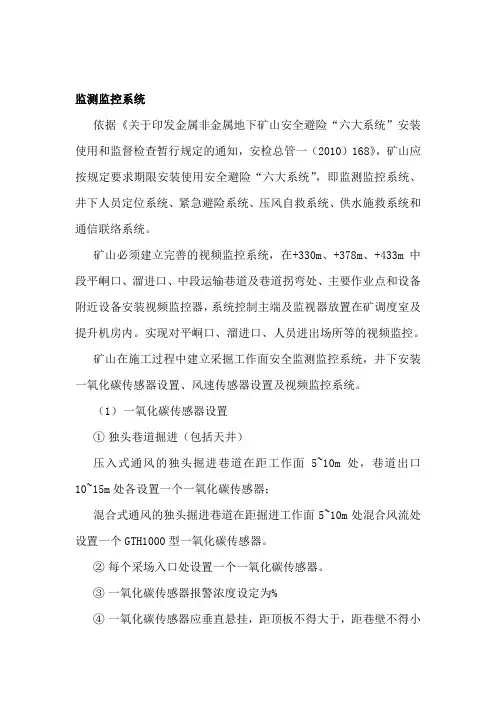

监测监控系统依据《关于印发金属非金属地下矿山安全避险“六大系统”安装使用和监督检查暂行规定的通知，安检总管一（2010）168》，矿山应按规定要求期限安装使用安全避险“六大系统”，即监测监控系统、井下人员定位系统、紧急避险系统、压风自救系统、供水施救系统和通信联络系统。
矿山必须建立完善的视频监控系统，在+330m、+378m、+433m中段平峒口、溜进口、中段运输巷道及巷道拐弯处、主要作业点和设备附近设备安装视频监控器，系统控制主端及监视器放置在矿调度室及提升机房内。
实现对平峒口、溜进口、人员进出场所等的视频监控。
矿山在施工过程中建立采掘工作面安全监测监控系统，井下安装一氧化碳传感器设置、风速传感器设置及视频监控系统。
（1）一氧化碳传感器设置①独头巷道掘进（包括天井）压入式通风的独头掘进巷道在距工作面5~10m处，巷道出口10~15m处各设置一个一氧化碳传感器；混合式通风的独头掘进巷道在距掘进工作面5~10m处混合风流处设置一个GTH1000型一氧化碳传感器。
②每个采场入口处设置一个一氧化碳传感器。
③一氧化碳传感器报警浓度设定为%④一氧化碳传感器应垂直悬挂，距顶板不得大于，距巷壁不得小于。
混合风流处的一氧化碳传感器应有防止爆破冲击的防护设施。
一氧化碳传感器的安装，应做到维护方便和不影响行人行车。
目前+330m中段硐口及作业面安装2台视频监控器，+378中段硐口及作业面安装3台视频监控器，+418中段硐口及作业面安装2台视频监控器。
（2）风速传感器设置①矿山各采矿进路应设置风速传感器。
当风速低于或超过《金属非金属矿山安全规程》的规定值时，应能发出报警信号。
②﹢418m回风平峒口主扇附近应设置风速和风压传感器，实现对全矿井总风量的动态监测。
（3）矿山应按要求建立监测监控系统，同时矿山安全人员应配置GTH1000(A)携带型一氧化碳测定器、CYH30携带型氧气测定器以及AZ8908携带型折叠式风速仪，随时对井下的一氧化碳、氧气及风速进行测定；应经常监测井下空气质量，井下采掘工作面进风流中的%；有害气体浓度超限时应停止作业，撤出人员。
金属非金属矿山六大系统
金属非金属矿山六大系统
简介地下矿山建设完善安全避险“六大系统”是国务院和省政府有关文件明确规定的，是有效降低事故危害程度、遏制重特大事故的综合治理措施，是实施科技兴安战略和建设坚实的矿山安全技术保障体系的重要内容。
六大系统指监测监控系统、井下人员定位系统、紧急避险系统、压风自救系统、供水施救系统和通信联络系统。
1监测监控系统监测监控系统由主机、传输接口、传输线缆、分站、传感器等设备及管理软件组成的系统，具有信息采集、传输、存储、处理、显示、打印和声光报警功能，用于监测金属非金属地下矿上有毒有害气体浓度，以及风速、风压、温度、烟雾、通风机开停状态、地压等。
2井下人员定位系统人员定位系统由主机、传输接口、分站、识别卡、传输线缆等设备及管理软件组成的系统，具有对写卡人员出入井时刻、重点区域出入时刻、工作时间、井下和种地那区域人员数量、井下人员活动路线等信息进行监测、显示和打印、存储、查询、报警、管理等功能。
3紧急避险系统紧急避险系统是在矿山井下发生灾变时，为避灾人员安全避险提供生命保障的由避灾路线、紧急避险设施、设备和措施组成的有机整体。
4压风自救系统
压风自救系统是在矿山发生灾变时，为井下提供新鲜风流的系统，包
括空气压缩机、送气管路、三通及阀门、油水分离器、压风自救装置
5供水施救系统供水施救系统是在矿山发生灾变时，为井下提供生活饮用水
的系统，包括水源、过滤装置、供水管路、三通及阀门等。
6通信联络系统
通信联络系统是在生产、调度、管理、施救等各环节中，通过发送和接收通信信号实现通信及联络的系统，包括有线通信联络系统和无线通信联络系统。
金属非金属矿山安全避险六大系统
金属非金属地下矿山安全避险“六大系统”1 监测监控系统。
1.1 地下矿山企业应于2011年底前建立采掘工作面安全监测监控系统，实现对采掘工作面一氧化碳等有毒有害气体浓度，以及主要工作地点风速的动态监控。
1.1.1 一氧化碳传感器设置。
1.1.1.1 采用压入式通风的独头掘进巷道，应在距离掘进工作面5-10m混合风流处和距离巷道出口10-15m回风流中各设置1个一氧化碳传感器；采用抽出式通风的独头掘进巷道，应在风筒口与工作面的混合风流处设置1个一氧化碳传感器；采用混合式通风的独头掘进巷道，应在距离掘进工作面5-10m混合风流处设置1个一氧化碳传感器。
一氧化碳传感器应垂直悬挂，距顶板不得大于0.3m，距巷壁不得小于0.2m。
混合风流处的一氧化碳传感器应有防止爆破冲击的防护设施。
1.1.1.2 每个采场入口处应设置1个一氧化碳传感器。
1.1.1.3 掘进天井时，应按照独头掘进巷道的要求设置一氧化碳传感器。
1.1.1.4 一氧化碳传感器报警浓度应设定为0.0024%。
1.1.1.5 一氧化碳传感器的安装，应做到维护方便和不影响行人行车。
1.1.2 风速传感器设置。
1.1.2.1 地下矿山各采掘工作面应设置风速传感器。
当风速低于或超过《金属非金属矿山安全规程》的规定值时，应能发出报警信号。
1.1.2.2 矿井主通风机房应设置风速和风压传感器，实现对全矿井总风量的动态监测。
1.2 开采高硫等有自然发火危险矿床的地下矿山企业，还应在采掘工作面设置温度、硫化氢、二氧化硫等有毒有害气体传感器。
1.3 存在大面积采空区、工程地质复杂、有严重地压活动的地下矿山企业，应于2012年底前建立完善地压监测监控系统，实现对采空区稳定性、顶板压力、位移变化等的动态监控。
地下矿山企业应采用监测仪器或仪表，对开采范围内地表沉降量进行观测。
1.4 开采与煤共（伴）生矿体的地下矿山企业，应按照《煤矿安全监控系统及检测仪器使用管理规范》(AQ1029-2007)的要求，在2010年底前建立完善安全监控系统，实现对井下瓦斯、一氧化碳浓度、温度、风速等的动态监测监控。
