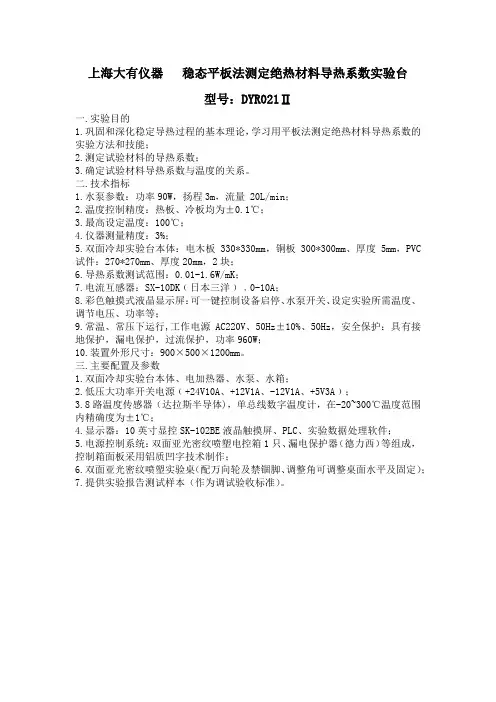

上海大有仪器 稳态平板法测定绝热材料导数系数实验台DYR021Ⅱ
上海大有仪器稳态平板法测定绝热材料导热系数实验台型号：DYR021Ⅱ一.实验目的1.巩固和深化稳定导热过程的基本理论，学习用平板法测定绝热材料导热系数的实验方法和技能；2.测定试验材料的导热系数；3.确定试验材料导热系数与温度的关系。
二.技术指标1.水泵参数：功率90W，扬程3m，流量 20L/min；2.温度控制精度：热板、冷板均为±0.1℃；3.最高设定温度：100℃；4.仪器测量精度：3%；5.双面冷却实验台本体：电木板330*330mm，铜板300*300mm、厚度5mm，PVC 试件：270*270mm、厚度20mm，2块；6.导热系数测试范围：0.01-1.6W/mK；7.电流互感器：SX-10DK﹙日本三洋﹚﹐0-10A；8.彩色触摸式液晶显示屏：可一键控制设备启停、水泵开关、设定实验所需温度、调节电压、功率等；9.常温、常压下运行,工作电源AC220V、50Hz±10%、50Hz，安全保护：具有接地保护，漏电保护，过流保护，功率960W；10.装置外形尺寸：900×500×1200mm。
三.主要配置及参数1.双面冷却实验台本体、电加热器、水泵、水箱；2.低压大功率开关电源﹙+24V10A、+12V1A、-12V1A、+5V3A﹚；3.8路温度传感器（达拉斯半导体)，单总线数字温度计，在-20~300℃温度范围内精确度为±1℃；4.显示器：10英寸显控SK-102BE液晶触摸屏、PLC、实验数据处理软件；5.电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器（德力西）等组成，控制箱面板采用铝质凹字技术制作；6.双面亚光密纹喷塑实验桌（配万向轮及禁锢脚、调整角可调整桌面水平及固定）；7.提供实验报告测试样本（作为调试验收标准）。
上海大有仪器 计算机过程控制综合传热操作实训装置 DYH918
上海大有仪器计算机过程控制综合传热操作实训装置
型号：DYH918
一.主要功能
1.了解换热器换热的原理、认识各种传热设备的结构和特点。
2.认识传热装置流程及各传感检测的位置、作用，各显示仪表的作用等。
3.掌握传热设备的基本操作、调节方法、了解影响传热的主要影响因素。
4.掌握换热系数k计算方法及意义。
5.了解逆流、顺流对换热效果的影响。
6.了解档流板的作用及强化传热的途径。
7.包含冷空气-热空气换热体系，冷空气-水蒸气换热体系。
8.能正确使用设备、仪表，及时进行设备、仪器、仪表的维护与保养。
9.能掌握现代信息技术管理能力，应用计算机对现场数据进行采集、监控。
10.了解掌握工业现场生产安全知识。
二.技术指标
1.装置整体采用工程化布局，两层布置，一层为主操作区，二层主要为观察区。
2.实验风量：10-100m3/h。
3.换热设备包括：套管、列管、板式、螺旋板式等换热器。
4.设备尺寸： 3700x2000x3500mm（长x宽x高），(可根据实训场地实际高度和场地面积进行调整)，整机采用钢制喷塑框架，带两层操作平台，一层平面方便安装、检修，二层有安全斜梯通上并有护栏、防滑板。
5.电气系统：标准工业操作台，内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；同时每一组强电输出都有旋钮开关控制，保证设备安全，操作控制便捷；装有分相指示灯，开关电源等。
外型尺寸：1400×800×1300mm(长×宽×高)。

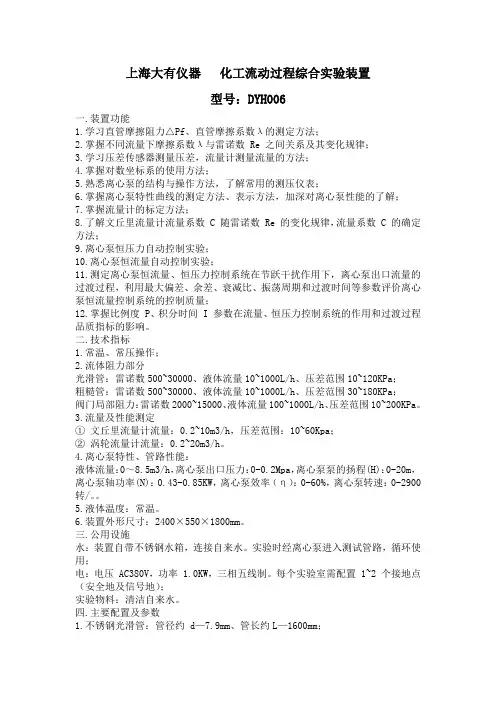

上海大有仪器化工流动过程综合实验装置DYH006
上海大有仪器化工流动过程综合实验装置型号：DYH006一.装置功能1.学习直管摩擦阻力△Pf、直管摩擦系数λ的测定方法；2.掌握不同流量下摩擦系数λ与雷诺数 Re 之间关系及其变化规律；3.学习压差传感器测量压差，流量计测量流量的方法；4.掌握对数坐标系的使用方法；5.熟悉离心泵的结构与操作方法，了解常用的测压仪表；6.掌握离心泵特性曲线的测定方法、表示方法，加深对离心泵性能的了解；7.掌握流量计的标定方法；8.了解文丘里流量计流量系数 C 随雷诺数 Re 的变化规律，流量系数 C 的确定方法；9.离心泵恒压力自动控制实验；10.离心泵恒流量自动控制实验；11.测定离心泵恒流量、恒压力控制系统在节跃干扰作用下，离心泵出口流量的过渡过程，利用最大偏差、余差、衰减比、振荡周期和过渡时间等参数评价离心泵恒流量控制系统的控制质量；12.掌握比例度 P、积分时间 I 参数在流量、恒压力控制系统的作用和过渡过程品质指标的影响。
二.技术指标1.常温、常压操作；2.流体阻力部分光滑管：雷诺数500~30000、液体流量10~1000L/h、压差范围10~120KPa；粗糙管：雷诺数500~30000、液体流量10~1000L/h、压差范围30~180KPa；阀门局部阻力：雷诺数2000~15000、液体流量100~1000L/h、压差范围10~200KPa。
3.流量及性能测定①文丘里流量计流量：0.2~10m3/h，压差范围：10~60Kpa；②涡轮流量计流量：0.2~20m3/h。
4.离心泵特性、管路性能：液体流量：0～8.5m3/h，离心泵出口压力：0-0.2Mpa，离心泵泵的扬程(H)：0-20m，离心泵轴功率(N)：0.43-0.85KW，离心泵效率（η）：0-60%，离心泵转速：0-2900 转/。
5.液体温度：常温。
6.装置外形尺寸：2400×550×1800mm。
三.公用设施水：装置自带不锈钢水箱，连接自来水。
上海昌吉地质仪器有限公司一体式石油产品多参数低温试验装置说明书
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202122584690.8(22)申请日 2021.10.26(73)专利权人 上海昌吉地质仪器有限公司地址 201807 上海市嘉定区安亭镇墨玉路185号1层J3061室(72)发明人 陆健 (74)专利代理机构 上海申新律师事务所 31272代理人 竺路玲(51)Int.Cl.G01N 33/28(2006.01)(54)实用新型名称一种一体式的石油产品多参数低温试验装置(57)摘要本实用新型公开了一种一体式的石油产品多参数低温试验装置，包括安装架，所述安装架上设有固定式冷浴和活动式冷浴，所述固定式冷浴和活动式冷浴均设有两个浴孔，并设有浴孔盖。
本实用新型一方面将石油产品的凝点、倾点、浊点、冷滤点检测集成于一体，满足国家和行业标准规定的试验方法和试验要求；另一方面，实现一种装置即可完成多种参数低温检测的目的，进一步地，可减少仪器的品种，使制造端节约材料，节约能源，节约劳动力；也可使用户端方便选型，减少仪器采购的品种和采购的成本，节省仪器放置的场地。
权利要求书1页 说明书5页 附图3页CN 216350713 U 2022.04.19C N 216350713U1.一种一体式的石油产品多参数低温试验装置，其特征在于：包括安装架，所述安装架上设有固定式冷浴和活动式冷浴，所述固定式冷浴和活动式冷浴均设有两个浴孔，并设有浴孔盖。
2.根据权利要求1所述的一种一体式的石油产品多参数低温试验装置，其特征在于：所述活动式冷浴底部固定在一根转轴上，转轴两端安装于安装架上，所述活动式冷浴上设有翻转手柄。
3.根据权利要求2所述的一种一体式的石油产品多参数低温试验装置，其特征在于：所述转轴两端与安装架之间设有轴承。
4.根据权利要求1所述的一种一体式的石油产品多参数低温试验装置，其特征在于：所述固定式冷浴至少为一个。

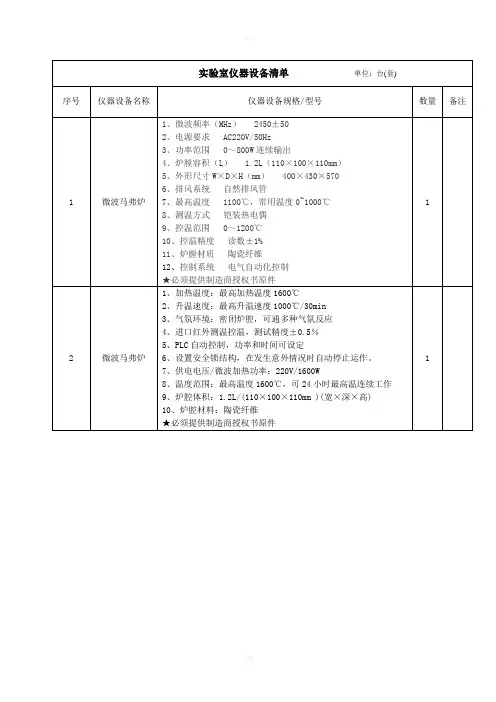

实验室仪器设备清单单位台套
2.1.2 技术要求。
投标人除了满足招标项目的技术规格和配置要求外，还
应当满足以下技术要求：
a 采购人采购清单的技术参数等为本次采购的最低要求，供应商提供产品
的质量、性能以及服务的保障等于或高于该要求的均可参加投标。
b 如有需要，应提供投标产品性能、配置、档次等于或高于采购要求的有
效技术资料及说明。
c 根据财政部规定，计算机、空调等纳入政府强制采购节能产品的，投标产品须在最新一期的节能产品之列，请提供投标产品在清单中的相应页及相关资料。
d 供应商必须提供符合规定品牌、型号、数量及配置要求的合格的、正规
渠道的、包装完好无损的全新正品，并符合国家规定的相关标准，能在生产制造
厂家相关网站上进行产品身份认证，同时提供产品的技术参数和配置说明。
产品
质保期限及售后服务承诺等均按国家和生产厂家相关规定执行。
保修期内非使用
单位人为因素而出现的质量问题，所发生的修理或调换等一切费用，由供应商负
责。
3.0 商务要求：
3.1.1 项目完成时间为签订采购合同后30日。
.。
上海大有仪器 换热器综合实验台(配三种换热器)DYR031Ⅲ
上海大有仪器换热器综合实验台（配三种换热器）型号：DYR031Ⅲ一.实验目的1.熟悉换热器性能的测试方法；2.了解套管式换热器、螺旋板式换热器和列管式换热器的结构特点及其性能的差别；3.加深对顺流和逆流两种流动方式换热器换热能力差别的认识；4.绘制换热器传热性能曲线。
二.技术指标1.换热器换热面积（F）：①套管式换热器：换热面积0.56㎡（内部结构为铜质波纹管，表面结构不锈钢管）；②螺旋板式换热器：换热面积：0.6㎡、压力范围：3.0-4.5Mpa；③列管式换热器：换热面积0.6㎡、压力范围：1.0Mpa；2.换热器壳程材质：304不锈钢；换热器管程材质：304不锈钢；三台换热器冷、热流体进口和出口测温点共12个，冷热流体进出口压差测点共6个；3.冷、热水箱：冷、热水箱容积均不小于80L，装有进水口和排水底阀，水箱进口管道长度大于5米，进口管道接口与标准水龙头连接；装配有溢流口，溢流口外接溢流管长度大于5米；4.冷、热水管、设备主体结构等：304不锈钢；5.显示屏:电磁阀 AC200V，压差传感器（飞思卡尔）0-5Kpa，温度传感器（K型热电偶）0-800℃精度±0.2℃；6.电磁阀：通过触摸屏或远端PC机来控制电磁阀的启停，来切换热器顺逆逆流两种状态，也可以通过按钮切换套管式换热器、板式换热器、列管式换热器三种实验；7.虚拟仿真软件：数据采集，自动数据分析处理、绘制特性曲线功能的工控软件：本套软件为新型的可视化工业自动控制系统，它以标准的工业计算机软、硬件平台构成的集成系统取代传统的封闭式系统。
用抽象的图形画面来模拟实际的工业现场和相应的工控设备，动态效果良好。
根据输入基本数据，画面进行相应变化，系统根据自带公式换算出所需的结果；8.控制系统：触摸屏，模拟量采集模块：模拟输入模组，EM231 AL 4×12BIT，模拟输出模组，EM232 AQ 4×12BIT，USE POWER 24 VAC；以太网通讯模块：JQECT 243-iBUS，WINCC直连，应用于西门子以太网通讯，无需OPC wincc可直连，无需任何外加程序和驱动，支持多种上位软件（如Step7、组态王、wincc、力控、Intouch等）；实验数据处理软件；历史曲线界面；9.验收现场出具以下实验报告：套管式换热器、板式换热器、列管式换热器的热水放热量、冷水吸热量、平均换热量、热平衡误差、对数传热温差、传热系数等实验结果；10.投标文件需提供设备技术方案（文字说明+图纸）；11.常温、常压下运行，工作电源AC220V、50Hz，单相三线制、功率9000W；安全保护：具有接地保护、漏电保护、过流保护；12.装置外形尺寸：1200×700×1750mm。
DYR071 综合传热性能实验台 上海大有仪器设备
DYR071 综合传热性能实验台上海大有仪器设备
一.实验目的
1.可观察和分析在自由对流、强迫对流影响管道传热的传热系数K值。
2.观察由于管道的外表状态及空气流动情况的不同，对管道换热的影响并计算出每根管子的总传热系数K值。
二.技术指标
1.实验最高控制温度为110℃，具有接地保护、漏电保护功能，安全符合国家标准。
安全阀、压力、温度控制器三种安全保护。
2.工作电源：电压AC380V±10%、50Hz，三相五线制、功率4500W。
安全保护：具有接地保护、漏电保护、过流保护。
3.电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘、防弧、阻燃自熄等特点，布线整齐，安装可靠，便于查找、维修和调换线路。
4.装置外形尺寸：1900×600×1600mm。
