汽车电子调节器的详细工作原理
汽车电压调节器原理
汽车电压调节器原理汽车电压调节器是一种电子装置，用于调节汽车电路中的电压。
它的主要原理是利用电压转换和稳压技术，将汽车电路中的电源电压调节到稳定的输出电压，以保证整个电路的正常工作。
汽车电压调节器通常由变压器、整流器、滤波器和稳压器组成。
下面将对每个组成部分的原理进行详细解释。
首先是变压器。
变压器是汽车电压调节器中最重要的部分之一，其作用是将汽车电源电压转换为适用于整个电路的低电压。
汽车的电源电压通常较高，而许多电子设备和元件只能在较低的电压下工作，因此变压器至关重要。
变压器通过电网发生变化的电能，借助电磁感应原理来实现电压的转换。
通过在一侧加上原始电流，依靠电磁感应产生一侧电流。
其次是整流器。
整流器的功能是将交流电转换为直流电。
汽车电源通常是交流电，而多数电子设备和元件需要直流电才能正常工作。
整流器内部采用二极管桥式整流电路，将交流信号的负半波和正半波分别转换为直流电流。
整流后的电流不稳定，还需要通过滤波器来平滑。
第三是滤波器。
滤波器的作用是平滑整流后的电流，去除其中的脉冲和杂散波动。
滤波器通常由电容器和电感器组成。
电容器负责存储电荷，使电流能够平稳地流过，从而降低波动。
而电感器则通过自感原理来降低电流的急剧变化，在电流发生变化时起到稳定电压的作用。
通过合理的组合和调节电容器和电感器的数值，可以实现较好的滤波效果。
最后是稳压器。
稳压器的主要作用是保持输出电压的稳定性。
在汽车的电路中，电源电压存在波动和干扰的情况，这会导致电子设备的工作不稳定。
稳压器利用负反馈原理，监测输出电压，根据反馈信号调节输入电压或电流，使输出电压始终保持在一个稳定的水平。
在稳压器内部，通常包含一个参考电压源和一个误差放大器。
反馈信号通过误差放大器与参考电压进行比较，如果输出电压低于参考电压，稳压器会减小输入电压，反之则增大输入电压，以保持输出电压的稳定性。
综上所述，汽车电压调节器通过变压器、整流器、滤波器和稳压器等组成部分，将汽车电路中的电源电压转化为稳定的输出电压。
汽车电子调节器的原理框图
引言在当前汽车电子化程度已成为国际上衡量汽车先进水平的重要标准的前提下，各国都竟相发展这一行业，不断应用高新技术，提高汽车电气化性能，以求获得更大的市场。
正是在这样的环境下刺激和推动了汽车电子这一行业不断向前发展。
众所周知，稳定性差和寿命短是目前汽车电压调节器的通病，调节器的不稳定会导致发电机输出电压的不稳定，从而使整车用电设备的电源电压存在很大的波动，这对整车电路的正常工作是不利的，同时也会降低用电没备的寿命。
调节器的寿命短不仅会带来经济负担，对发电机输出电压的稳定也是不利的。
将电压调节器设计成单片CMOS集成电路，从而减小了调节器的体积，使其可以和交流发电机制作在一起。
这样既提升了调节器的稳定性，提高了整车供电质量，有效延长了汽车电子设备的使用寿命，又适应了当前汽车交流发电机体积小而输出功率大的发展趋势。
同时该设计还适应了当前调节器“高性能、多功能、大功率、长寿命”的追求目标。
1 电路原理与结构汽车电子调节器的原理框图如图1所示。
当汽车启动加入输入电压后，基准电压源产生基准电压提供给内部电路使用；误差放大器接收输出电压信号；过流保护电路取样功率管的输出电流；热保护电路检查电路的温度；误差放大、过流安全区保护和过热保护电路共同送入功率管，当其中只要有一种异常现象出现，调整管将关断，起到调整电压和保护作用。
2 电路设计2．1 前端基准源该设计的芯片电路中的前端基准电压源是为了提供一个对电源电压和温度而言都很稳定的基准电压给后续的差分比较电路，再由差分比较电路将其与取样自发电机输出的电压进行比较来控制发电机的输出，其电路如图2所示。
图2中M1，M2，M5组成镜像电流源，使流过三管的电流相等，均为I；M3，M4组成电压钳制电路，使A，B两点的电压保持一致。
镜像电流源和电压钳制电路一起组成一个PTAT源，用它的正温度系数去补偿P-N结的负温度系数，从而得到基本上不随温度变化的基准电压。
2．2 差分比较电路差分比较级电路的功能是将来自前端基准电压源的基准电压和发电机的取样电压进行比较。
汽车电子电压调节器工作原理
汽车电子电压调节器工作原理
现代汽车普遍采用电子电压调节器代替了传统的继电器式电流调节器，用于控制汽车发动机运转时，发电机对蓄电池的充电电流。
所谓电压调节器，就是把铅蓄电池两端的电压作为检测依据，在发电机不同的转速下，通过改变发电机的励磁线圈中的电流，即改变了发电机内的磁感应强度，使得发电机输出电压，亦即蓄电池的端电压基本恒定。
但是发电机的输出电流却随着负载的变化而变化，并不恒定——所以称之为电压调节器；如图所示，当汽车因发动机转速降低或者开了灯光、空调，导致发电机输出电压有降低的趋势，则调节器中Ql(2N5401)的eb间的压降变小，Q2(2N5401)的b极电位降低，使得由Q2和Q3组成的复合管内阻变小，导通加剧，这样就自动增大了发电机的励磁电流，使得发电机输出电压提升，总的输出基本维持相对恒定。
反之，当发电机的转速提高或者负载变轻时，发电机的输出电压会有升高的趋势，这时，调节器会自动减小励磁电流，以维持发电机输出电压的基本恒定。

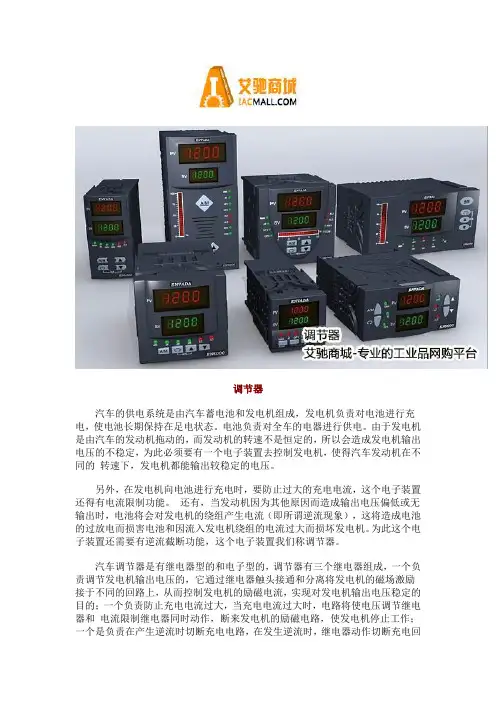

汽车调节器的运行原理
调节器汽车的供电系统是由汽车蓄电池和发电机组成，发电机负责对电池进行充电，使电池长期保持在足电状态。
电池负责对全车的电器进行供电。
由于发电机是由汽车的发动机拖动的，而发动机的转速不是恒定的，所以会造成发电机输出电压的不稳定，为此必须要有一个电子装置去控制发电机，使得汽车发动机在不同的转速下，发电机都能输出较稳定的电压。
另外，在发电机向电池进行充电时，要防止过大的充电电流，这个电子装置还得有电流限制功能。
还有，当发动机因为其他原因而造成输出电压偏低或无输出时，电池将会对发电机的绕组产生电流（即所谓逆流现象），这将造成电池的过放电而损害电池和因流入发电机绕组的电流过大而损坏发电机。
为此这个电子装置还需要有逆流截断功能，这个电子装置我们称调节器。
汽车调节器是有继电器型的和电子型的，调节器有三个继电器组成，一个负责调节发电机输出电压的，它通过继电器触头接通和分离将发电机的磁场激励接于不同的回路上，从而控制发电机的励磁电流，实现对发电机输出电压稳定的目的；一个负责防止充电电流过大，当充电电流过大时，电路将使电压调节继电器和电流限制继电器同时动作，断来发电机的励磁电路，使发电机停止工作；一个是负责在产生逆流时切断充电电路，在发生逆流时，继电器动作切断充电回路。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相关仪器仪表产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城/。
汽车发电机电子调节器工作原理概述(PPT32页)
汽车发电机电子调节器工作原理概述(PPT32 页) 汽车发电机电子调节器工作原理概述(PPT32 页)
汽车发电机电子调节器工作原理概述(PPT32 页) 汽车发电机电子调节器工作原理概述(PPT32 页)
汽车发电机电子调节器工作原理概述(PPT32 页)
电子调节器
汽车发电机电子调节器工作原理概述(PPT32 页)
汽车发电机电子调节器工作原理概述(PPT32 页) 汽车发电机电子调节器工作原理概述(PPT32 页)
汽车发电机电子调节器工作原理概述(PPT32 页)
发电机电路
汽车发电机电子调节器工作原理概述(PPT32 页)
汽车发电机电子调节器工作原理概述(PPT32 页)
发电机电路
汽车发电机电子调节器工作原理概述(PPT32 页)
汽车发电机电子调节器工作原理概述(PPT32 页)
常见的几个参数
汽车发电机电子调节器工作原理概述(PPT32 页)
汽车发电机电子调节器工作原理概述(PPT32 页) 汽车发电机电子调节器工作原理概述(PPT32 页)
汽车发电机电子调节器工作原理概述(PPT32 页) 汽车发电机电子调节器工作原理概述(PPT32 页)
汽车发电机电子调节器工作原理概述(PPT32 页) 汽车发电机电子调节器工作原理概述(PPT32 页)
汽车发电机电子调节器工作原理概述(PPT32 页) 汽车发电机电子调节器工作原理概述(PPT32 页)
汽车发电机电子调节器工作原理概述(PPT32 页) 汽车发电机电子调节器工作原理概述(PPT32 页)
汽车发电机电子调节器工作原理概述(PPT32 页) 汽车发电机电子调节器工作原理概述(PPT32 页)
汽车发电机电子调节器工作原理概述(PPT32 页) 汽车发电机电子调节器工作原理概述(PPT32 页)
汽车发电机调节器工作原理
汽车发电机调节器工作原理
汽车发电机调节器是一种用于控制发电机输出电压的装置。
它主要由电压调节器、转子、主绕组和电阻器等组成。
其工作原理如下：当发动机启动时，曲轴带动发电机的转子旋转。
转子上的线圈与主绕组相互作用，产生交流电。
交流电经过整流器变成直流电，经电阻器分流，部分电流通过电压调节器流入发电机的励磁线圈。
这样，励磁线圈产生的磁场通过转子传导至主绕组，使主绕组产生电压。
接着，电压调节器检测主绕组输出电压的大小，并将其与预设值进行比较。
如果输出电压低于预设值，电压调节器将增加励磁线圈的电流，增强磁场强度，从而提高输出电压。
相反，如果输出电压高于预设值，电压调节器将减少励磁线圈的电流，减弱磁场强度，从而降低输出电压。
通过不断调节励磁电流，电压调节器可以确保发电机输出的电压保持在恒定的范围内。
这样，汽车的电器设备就能正常工作，同时避免对电池进行过充或过放，以保证车辆的正常运行。
汽车调节器工作原理
汽车调节器工作原理
汽车调节器是一种用于调节和控制汽车电气系统工作的装置。
它的工作原理是基于电压调节和稳定原理。
汽车调节器主要由三个部分组成：电源、调节电路和反馈电路。
首先，汽车电源通过电瓶提供电能，将直流电转化为交流电。
这个电源会提供给整个车辆的电气系统，包括车内照明、点火系统、音响等。
然而，电瓶的电压会有所波动，需要通过调节器来稳定输出电压。
调节电路是汽车调节器的核心部分。
它会监测电瓶的电压，并根据需要进行调整。
当电压过低时，调节电路会通过控制电阻和电流来提高电压。
相反，当电压过高时，调节电路会降低电压输出。
这样就保持了电压的稳定，使各个电器设备都能正常工作。
而反馈电路则是为了确保调节器能够及时感知到电压的变化并作出相应的调节。
当调节电路输出电压过高或过低时，反馈电路会发出信号，让调节器进行调整。
这种反馈机制可以使调节器的调节更加精确和稳定。
总体来说，汽车调节器的工作原理是通过电源、调节电路和反馈电路共同合作，监测和调整电压，以保证汽车电气系统的正常运行。
它能够稳定输出电压，防止电器设备受到过高或过低的电压损害，提高汽车的可靠性和安全性。
汽车发电机电子调节器工作原理
组成：电子调节器、发电机、蓄电池、控制单元等
分类：按调节方式分为开环调节和闭环调节
按调节对象分为电压调节和电流调节
按调节原理分为模拟电子调节器和数字电子调节器
工作原理简介
优点：可以提高汽车发电机的输出稳定性提高汽车的行驶安全性和舒适性。
汽车发电机电子调节器是一种自动控制装置用于调节汽车发电机的输出电压和电流。
检查线路是否正常如有异常需要更换线路
检查电池是否正常如有异常需要更换电池
注意安全操作避免触电或损坏设备
故障排除后需要重新启动车辆检查发电机电子调节器是否恢复正常工作
06
汽车发电机电子调节器维护与保养
定期检查与保养项目
检查发电机皮带轮是否磨损或损坏
检查发电机散热风扇是否正常工作
检查发电机输出电流是否正常
更换完成后检查调节器工作是否正常如有异常及时处理
定期检查调节器元件确保其工作状态良好避免因元件损坏导致汽车发电机故障
调节器维修案例分析
案例三：发电机输出电压过低调节器无法正常工作
案例四：发电机输出电压波动调节器无法正常调节
案例一：发电机电压不稳定调节器损坏
案例二：发电机输出电压过高调节器过热
汇报人：
电源电路：为调节器提供稳定的电源
稳压器：保持电源电压稳定防止电压波动对调节器造成影响
保护电路：防止电源过载、短路等异常情况对调节器造成损坏
触发信号产生电路元件
添加标题
添加标题
添加标题
添加标题
电容器：用于存储电荷和滤波
晶体管：用于放大和开关信号
电阻器：用于调节信号强度和阻抗匹配
集成电路：用于控制信号的产生和传输
添加标题
添加标题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽车电子调节器的详细工作
原理
-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
汽车电子调节器的详细工作原理
(1)电子调节器有多种型式，其内部电路各不相同，但工作原理可用基本电路工作原理去理解
（2）工作原理
①点火开关SW刚接通时，发动机不转，发电机不发电，蓄电池电压加在分压器R1、R2上，此时因UR1 较低不能使稳压管VS的反向击穿，VT1截止，VT1截止使得VT2导通，发电机磁场电路接通，此时由蓄电池供给磁场电流。
随着发动机的启动，发电机转速升高，发电机他励发电，电压上升。
②当发电机电压升高到大于蓄电池电压时，发电机自励发电并开始对外蓄电池充电，如果此时发电机输出电压UB<调节器调节上限UB2，VT1继续截止，VT2继续导通，但此时的磁场电流由发电机供给，发电机电压随转速升高迅速升高。
③当发电机电压升高到等于调节上限UB2时，调节器对电压的调节开始。
此时VS导通，VT1导通，VT2截止，发电机磁场电路被切断，由于磁场被断路，磁通下降，发电机输出电压下降。
④当发电机电压下降到等于调节下限UB1时，VS截止，VT1截止，VT2重新导通，磁场电路重新被接通，发电机电压上升。
周而复始，发电机输出电压UB被控制在一定范围内，这就是外搭铁型电子调节器的工作原理。
(3)内搭铁型电子调节器的基本电路
内搭铁型电子调节器基本电路的特点是晶体管VT1、VT2采用PNP型，发电机的励磁绕组连接在VT2的集电极和搭铁端之间，与外搭铁型电路显著不同，电路工作原理和结构与外搭铁型电子调节器类似。
2
(4)电子调节器的工作特性
调节器通过三级管VT2的通断控制磁场电流，随着转速的提高，大功率三级管VT2的导通时间减小，截止时间增加，这样可使得磁场电流平均值减小，磁通减小，保持输出电压UB不变。
发电机的输出电压UB、磁场电流If（平均值）随转速n的变化关系称为电子调节器的工作特性。
从电子调节器的工作特性曲线可以看出，n1为调节器开始工作转速，称为工作下限，随着发电机转速的升高，磁场电流减小。
当发电机转速很高时，由于大功率三极管可不导通，磁场电流被切断，发电机仅靠剩磁发电，所以，电子调节器的工作转速上限很高，调节范围很大。
3。
