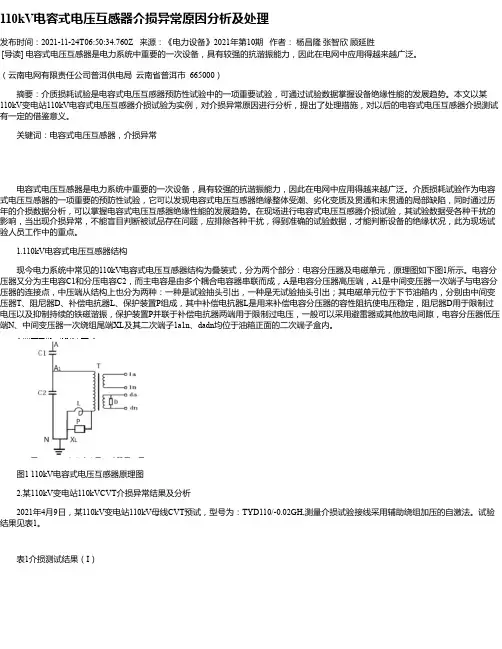

110kV电容式电压互感器介损异常原因分析及处理
110kV电容式电压互感器介损异常原因分析及处理发布时间：2021-11-24T06:50:34.760Z 来源：《电力设备》2021年第10期作者：杨昌隆张智欣顾延胜[导读] 电容式电压互感器是电力系统中重要的一次设备，具有较强的抗谐振能力，因此在电网中应用得越来越广泛。
（云南电网有限责任公司普洱供电局云南省普洱市 665000）摘要：介质损耗试验是电容式电压互感器预防性试验中的一项重要试验，可通过试验数据掌握设备绝缘性能的发展趋势。
本文以某110kV变电站110kV电容式电压互感器介损试验为实例，对介损异常原因进行分析，提出了处理措施，对以后的电容式电压互感器介损测试有一定的借鉴意义。
关键词：电容式电压互感器，介损异常电容式电压互感器是电力系统中重要的一次设备，具有较强的抗谐振能力，因此在电网中应用得越来越广泛。
介质损耗试验作为电容式电压互感器的一项重要的预防性试验，它可以发现电容式电压互感器绝缘整体受潮、劣化变质及贯通和未贯通的局部缺陷，同时通过历年的介损数据分析，可以掌握电容式电压互感器绝缘性能的发展趋势。
在现场进行电容式电压互感器介损试验，其试验数据受各种干扰的影响，当出现介损异常，不能盲目判断被试品存在问题，应排除各种干扰，得到准确的试验数据，才能判断设备的绝缘状况，此为现场试验人员工作中的重点。
1.110kV电容式电压互感器结构现今电力系统中常见的110kV电容式电压互感器结构为叠装式，分为两个部分：电容分压器及电磁单元，原理图如下图1所示。
电容分压器又分为主电容C1和分压电容C2，而主电容是由多个耦合电容器串联而成，A是电容分压器高压端，A1是中间变压器一次端子与电容分压器的连接点，中压端从结构上也分为两种：一种是试验抽头引出，一种是无试验抽头引出；其电磁单元位于下节油箱内，分别由中间变压器T、阻尼器D、补偿电抗器L、保护装置P组成，其中补偿电抗器L是用来补偿电容分压器的容性阻抗使电压稳定，阻尼器D用于限制过电压以及抑制持续的铁磁谐振，保护装置P并联于补偿电抗器两端用于限制过电压，一般可以采用避雷器或其他放电间隙，电容分压器低压端N、中间变压器一次绕组尾端XL及其二次端子1a1n、dadn均位于油箱正面的二次端子盒内。
CVT现场的电容量、介损测量方法类比
CVT现场的电容量、介损测量方法类比摘要：目前超高压、特高压电线路的铺设越来越广泛，电容式电压互感器得到了越来越广泛的应用。
由于试验规程中并未给出统一的试验方法，因此造成了试验方法的差异，从而引起实验数据的不一致。
为寻求切实可行的测量方法供广大试验人员使用，笔者根据实际工作积累的经验，提出针对现场可实施的测量CVT电容量、介损的一些方法及其测量数据供同行参考。
关键词：CVT；预防性试验方法；介质损耗；电容量前言CVT是电容式电压互感器的简称，由电容分压器和中间变两部分组成，现场场试验时不仅应保持试验数据准确，最重要的是要能在误差允许内尽可能简洁的进行试验。
本文将以使用AI-6000测量彬长电厂升压站的TYD765/ √3-0.005H型CVT与青铜峡变电站的TYD110/ √3-0.015型CVT为例进行探讨。
一、常规方法检测CVT介损及电容量所存在的问题叠装式的CVT有中间电压引出端子实验方式更方便的对比，无引出无端子，在现场无法用常规的方法，分别测量主电容C1和分压电容C2电容量、介损值。
之前，现场所采用的是整体的反接线的测试的方法，但这种测试方法却有很多问题存在。
反接线缺点是被试设备的高压电极和引线，对于地杂散电容、被测试设备的电容的并联，这样会产生一定的测量情况误差，特别是被试设备的容易比较小的时候，误差则会越来越大，最主要是反接线测得数据为主电容的C1、分压电容的C2串联值，包括中间变压器。
电容C2串联值，包括了中间变压器电容量、介损值，如果其中某一个元件出现了问题，极难做出准确性的判断。
所以得到的数据真实性不足，不能极好反映出各元件绝缘的情况。
现对测试CVT介损值及电容量的自激法做一些简单的介绍。
基于常规的方法现场的测试CVT介损和电容量所存在的问题，《电力设备预防性试验规程》DL/T 596，在修订说明中，推荐使用电磁单元本身本身，作为实验电源自激法对于C1、C2开展了分别的测量，这就是自激法测试CVT介损和电容量由来。
CVT额定运行电压下介质损耗因数及电容量的测量
CVT额定运行电压下介质损耗因数及电容量的测量
孝小昂; 李娟绒; 翁威
【期刊名称】《《陕西电力》》
【年(卷),期】2006(034)004
【摘要】对于电容式电压互感器（CVT）介质损耗因数以及电容量的测量，通常采用自激法对其加压并测试。
但这种方法存在许多缺点，本文在分析这些不足的同时，提出了一种测量CVT额定电压下介损和电容量的方法，分析了解该方法的测量可靠性、可行性及优点。
【总页数】3页(P28-29,32)
【作者】孝小昂; 李娟绒; 翁威
【作者单位】陕西省电力设计院陕西西安 710054; 陕西电力科学研究院陕西西安 710054
【正文语种】中文
【中图分类】TM93
【相关文献】
1.750kV CVT电容量及介质损耗角正切值测量试验分析 [J], 陈阿娣;王亚芳;刘春玲
2.测量CVT电容量和介质损耗时二次侧试验电压的选取方法分析 [J], 李继强
3.750kV CVT额定电压下介质损耗试验研究 [J], 周春雨;陈潇一;李朋;郭洁
4.一种提高CVT绝缘介质损耗及电容量测量准确度的有效方法 [J], 熊平;刘国强
5.基于虚拟法的额定电压下介质损耗因数标准装置研究设计 [J], 秦金飞;朱琦
因版权原因，仅展示原文概要，查看原文内容请购买。

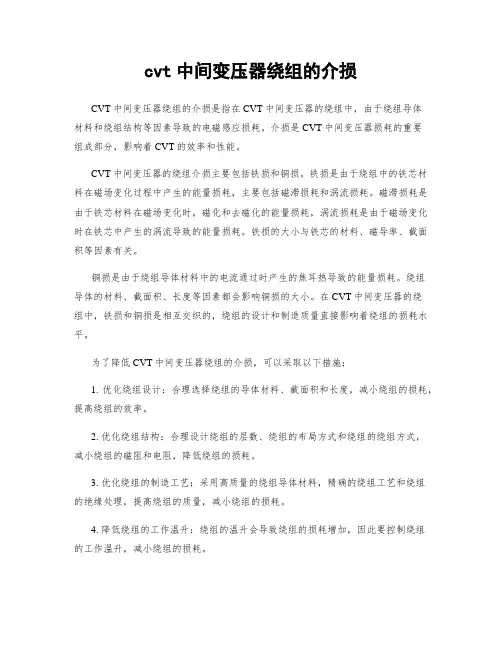

cvt中间变压器绕组的介损
cvt中间变压器绕组的介损CVT中间变压器绕组的介损是指在CVT中间变压器的绕组中，由于绕组导体材料和绕组结构等因素导致的电磁感应损耗。
介损是CVT中间变压器损耗的重要组成部分，影响着CVT的效率和性能。
CVT中间变压器的绕组介损主要包括铁损和铜损。
铁损是由于绕组中的铁芯材料在磁场变化过程中产生的能量损耗，主要包括磁滞损耗和涡流损耗。
磁滞损耗是由于铁芯材料在磁场变化时，磁化和去磁化的能量损耗，涡流损耗是由于磁场变化时在铁芯中产生的涡流导致的能量损耗。
铁损的大小与铁芯的材料、磁导率、截面积等因素有关。
铜损是由于绕组导体材料中的电流通过时产生的焦耳热导致的能量损耗。
绕组导体的材料、截面积、长度等因素都会影响铜损的大小。
在CVT中间变压器的绕组中，铁损和铜损是相互交织的，绕组的设计和制造质量直接影响着绕组的损耗水平。
为了降低CVT中间变压器绕组的介损，可以采取以下措施：1. 优化绕组设计：合理选择绕组的导体材料、截面积和长度，减小绕组的损耗，提高绕组的效率。
2. 优化绕组结构：合理设计绕组的层数、绕组的布局方式和绕组的绕组方式，减小绕组的磁阻和电阻，降低绕组的损耗。
3. 优化绕组的制造工艺：采用高质量的绕组导体材料，精确的绕组工艺和绕组的绝缘处理，提高绕组的质量，减小绕组的损耗。
4. 降低绕组的工作温升：绕组的温升会导致绕组的损耗增加，因此要控制绕组的工作温升，减小绕组的损耗。
综上所述，CVT中间变压器绕组的介损是影响CVT性能的重要因素，合理设计绕组、优化绕组结构、提高绕组质量和控制绕组的工作温升等措施可以有效降低绕组的介损，提高CVT的效率和性能。
在CVT的研发和生产过程中，需要重视绕组的介损问题，不断优化绕组的设计和制造工艺，提高CVT的整体性能。

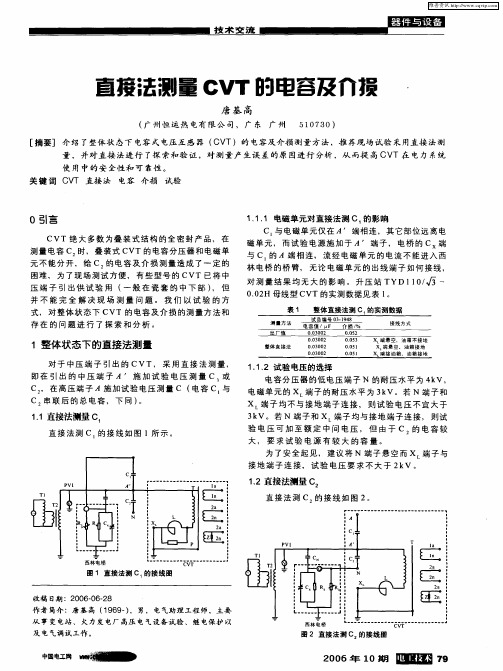

直接法测量CVT的电容及介损
及 电 气调 试 工 作 。
图 ２ 直接法 测 ｃ 的 接线 图
２ ０ 年 １ 期 四圆 ０６ ０
７ ９
维普资讯
技 术 交 流
１ ２ １ 电磁单元对 直接法测 Ｃ， ．． 的影响
ｘ 端 子 均 不 与 接 地 端 子 连 接 ， 则 试 验 电 压 不 宜 大 于
１１直接法｛ 量 Ｃ ． ｊ Ｉ Ｉ ．
直 接 法 测 Ｃ． 接 线 如 图 １所 示 。 的
３ Ｖ。若 Ｎ 端子和 ｘ ｋ 端子均与接地 端子连 接，则试
验 电 压 可 加 至 额 定 中 间 电 压 ， 但 由 于 Ｃ， 电 容 较 的 大 ， 要 求试 验 电源 有较 大 的容 量 。 为了安全起见 ，建议将 Ｎ 端子悬 空而 ｘ 端 子 与 接 地端子 连 接，试 验 电压要 求不 大于 ２ Ｖ。 ｋ
若 将 二 次 绕 组 短 路 ， 则 由 于 中 压 变 压 器 的 漏 抗 和 补 偿 电抗 值 远 小 于 分 布 电 容 的 容 抗 ， Ａ 与 ｘ 之
根低 压 引线 与 电磁单 元 中补偿 电抗器 的 绕组 及其 引
线 、 油 箱 之 间 距 离 较 近 ， 存 在 着 分 布 电 容 ， 正 是 这 些 分布 电容 影 响 了测 量 结 果 。
１ １２ 试验 电压的选择 ．，
电 容 分 压 器 的低 电 压 端 子 Ｎ 的 耐 压 水 平 为 ４ Ｖ， ｋ
ｃ， ，在高压 端子 施 加试验 电压测量 ｃ （ 电容 ｃ． 与 ｃ， 串联后 的 总电容 ，下 同 ） 。
电磁单元 的 ｘ 端 子的耐压水平 为 ３ Ｖ。若 Ｎ 端子和 ｋ

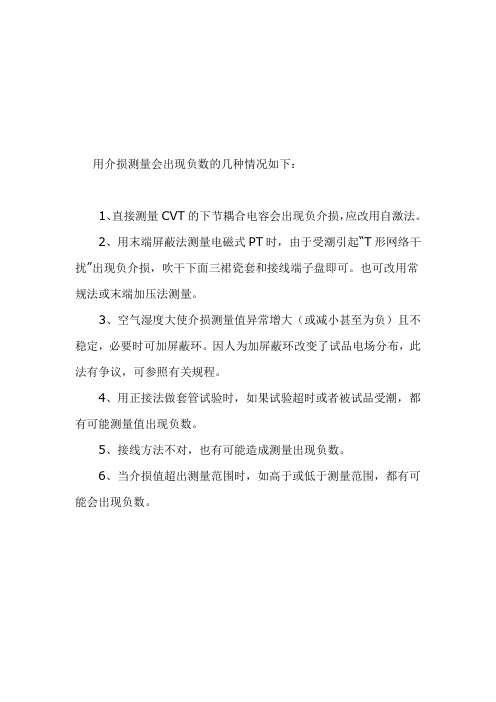

用介损测量会出现负数的几种情况如下
用介损测量会出现负数的几种情况如下：
1、直接测量CVT的下节耦合电容会出现负介损，应改用自激法。
2、用末端屏蔽法测量电磁式PT时，由于受潮引起“T形网络干扰”出现负介损，吹干下面三裙瓷套和接线端子盘即可。
也可改用常规法或末端加压法测量。
3、空气湿度大使介损测量值异常增大（或减小甚至为负）且不稳定，必要时可加屏蔽环。
因人为加屏蔽环改变了试品电场分布，此法有争议，可参照有关规程。
4、用正接法做套管试验时，如果试验超时或者被试品受潮，都有可能测量值出现负数。
5、接线方法不对，也有可能造成测量出现负数。
6、当介损值超出测量范围时，如高于或低于测量范围，都有可能会出现负数。
CVT异频全自动介质损耗测试方法及原理
GD6800异频全自动介质损耗测试仪一、概述GD6800异频全自动介质损耗测试仪是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。
仪器为一体化结构，内置介损测试电桥，可变频调压电源，升压变压器和SF6 高稳定度标准电容器。
测试高压源由仪器内部的逆变器产生，经变压器升压后用于被试品测试。
频率可变为50Hz、47.5Hz\52.5Hz、45Hz\55Hz、60Hz、57.5Hz\62.5Hz、55Hz\65Hz，采用数字陷波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。
同时适用于全部停电后用发电机供电检测的场合。
该仪器配以绝缘油杯加温控装置可测试绝缘油介质损耗。
仪器主要具有如下特点：1、超大液晶中文显示操作简单，仪器配备了高端的全触摸液晶显示屏，超大全触摸操作界面，每过程都非常清晰明了，操作人员不需要额外的专业培训就能使用。
轻轻点击一下就能完成整个过程的测量，是目前非常理想的智能型介损测量设备。
2、海量存储数据仪器内部配备有日历芯片和大容量存储器，保存数据200组，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出。
3、科学先进的数据管理仪器数据可以通过U盘导出，可在任意一台PC机上通过我公司专用软件，查看和管理数据。
4、多种测试模式仪器能够分别使用内高压、外高压、内标准、外标准、正接法、反接法、自激法等多种方式测试；在外标准外高压情况下可以做高电压（大于10kV）介质损耗。
5、CVT测试一步到位该仪器还可以测试全密封的CVT（电容式电压互感器）C1、C2的介损和电容量，实现了C1、C2的同时测试。
该仪器还可以测试CVT变比和电压角差。
6、不拆高压引线测量CVT仪器可在不拆除CVT高压引线的情况下正确测量CVT的介质损耗值和电容值。
7、CVT反接屏蔽法测量C0仪器可采用反接屏蔽法测量CVT上端C0的介质损耗值和电容值。
8、高速采样信号仪器内部的逆变器和采样电路全部由数字化控制，输出电压连续可调。
CVT带电测试介损异常原因分析
光源尝照明■(2020年第10期）C V T带电测试介损异常原因分析周帆陈欣张庆白添凯杨超南电网有限责任公司昆明供电局（zj南昆明650011)摘要：CVT进行带电测试时受相间电场的干扰会造成三相之间介损不平衡。
通过对CVT物理特性的理论分析，文章建立了等效电路及简化电路模型，分析计算了杂散电容造成的电压波动；根据介损测试原理，研究了干扰电流对介损测试的影响；并利用ANSYS仿真软件，研究了 220 kV单相及三相CVT运行时外电场对其的影响。
仿真结果表明：CVT三相运行时相间干扰将对其电场及自身电压的分布产生较大的影响，从而干扰介损的带电测试结果。
关键词：CVT带电测试；电容式电压互感器；介损测试；ANSYS仿真Cause Analysis of Abnormal Dielectric Loss in CVT Live TestZHOU Fang CHEN Xin ZHANG Qing BAI Tiankai YANG ChaoKunming Power Supply Bureau of Yunnan Power Grid Co.,Ltd.(Kungming Yunnan650011)Abstract:The dielectric loss imbalance between three phases will be caused by the interference of electric field between phases when CVT is tested on line.Based on the theoretical analysis of physical characteristics of CVT,the equivalent circuit and simplified circuit model is established,and the voltage fluctuation caused by stray capacitance is analyzed and calculated.According to the principle of dielectric loss testing,the influence of interference current on dielectric loss testing is studied.The influence of external electric field on 220kV single-phase and three-phase CVT is studied by using ANSYS simulation software.The simulation results show that the interference between phases during the three-phase operation of CVT will have a great influence on the distribution of electric field and its own voltage,thus interfering with the on-line test results of dielectric loss.Key words:CVT live test,capacitive voltage transformer,dielectric loss test,ANSYS simulation〇引言电容式电压互感器是电网的重要设备之一。
电容式电压互感器_CVT_介损和电容量测量分析
电容式电压互感器（ＣＶＴ） 介损和电容量测量分析
□练成雄
摘 要： 电容式电压互感器（ ＣＶＴ） 的电容量及介损测量是电气设备预防性试验的常用测量方法。本文就这两个 数值的测量注意事项及结果进行分析探讨。 关键词： 电力系统； 电容式电压互感器； 电容量； 介损； 测量
１ 引言
电容式电压互感器近年来在电力系统已广泛使用， 其现场 试验测量介损及电容量 Ｃ２ 是电气设备预防性试验的一种常规 方法。《电力设备预防性试验规程》ＤＬ／Ｔ－ ５９６－ １９９６ 修订说明 中推荐使用电磁单元本身作为试验电源的自激法进行测量， 但 是又受电磁单元本身和测试方法的影响使测量结果跟实际结 果有很大的偏差， 下面就其现场测量时出现的一些影响提出一 些观点和看法。
的 电 压 就 与 试 品 电 压 相 等 。 无 论 电 容 量 Ｃ２ 还 是 介 质 损 耗 ｔａｎδＣ２ 均为电桥实测值。从现场安全考虑， ２２０ｋＶ 的 ＣＶＴ， Ａ 点 易于悬空。
自激法测量 Ｃ２ 由图 ４ 可 知 ， 电 容 分 压 器 的 低 压 端 δ 端 直 接进入电桥， δ 端的电位很低， 因此， 影响测量结果的因素主要
（ 作者单位： 广东粤华发电有限责任公司）
图 ４ ２２０ｋＶ 测量 Ｃ（２ 自激法） 接线原理图
１３８
广东科技 ２００８．０４． 总第 １８５ 期
电容式电压互感器（又称 ＣＶＴ）由电容分压器、电磁单元（ 包 括中间变压器和电抗器） 和接线端正组成。其结构有两种： 一种 是单元式结构， 其分压器和电磁单元分别为一单元， 中压连线 外露； 另一种是整体式结构， 分压器和电磁单元合装在一个瓷 套内， 中压线不外露， 无法使电磁单元同电容分压器两端断开。 西安西电电力电容器有限责任公司和桂林电力电容器总厂生 产 的 ＴＹＤ 型 １１０、２２０、３３０、５００ｋＶ 高 精 度 电 容 式 电 压 互 感 器 就属于这种类型。其中间变压器 Ｔ、补偿电抗器 Ｌ、阻尼器都组 装在同一油箱内， 见图 ３。
CVT介质损耗试验
CVT介损现场测试方法浅谈摘要：介绍了CVT的基本原理，分析计算了自激法测量CVT介损和电容量时应注意的问题和δ点电位情况，并和实测结果进行比较，为现场试验提供参考。
关键词：CVT；中间变；补偿电抗器；自激法1．CVT基本工作原理电容式电压互感器主要是由电容分压器、中压变压器、补偿电抗器、阻尼器等部分组成，后三部分总称为电磁单元，对其工作原理简介如下。
图1 CVT结构原理图1.1基本结构结构及部件原理见图1。
由电容分压器和电磁单元部分组成。
C1与C2串联构成分压器，C2上的电压在(10～20)kV，通常称为中间电压。
电磁单元部分由补偿电抗器L、中间变压器T、补偿电抗保护器F和阻尼器R构成。
T将中间电压降为和100 V，且它的短路阻抗起电感作用，同补偿电抗一起构成对电容电流完全补偿的电感支路。
F是L上电压的保护器，通常将电压限制在3～5kV，从结构上分带间隙的电阻器和氧化锌避雷器两种。
R用于阻尼CVT铁磁谐振，从结构上分为谐振型和速饱和型。
1.2铁磁谐振与阻尼装置图2 CVT 等值电路由图2的等值回路可见，电容式电压互感器的等值电路中含有电容和非线性电感，当二次侧空载时，中间变压器的励磁阻抗与等值电容C=C1+C2相串联，其自然振荡频率0f =（m L 为中间变压器激磁电感），0f 一般为额定频率N f 的十几分之一或更低。
当互感器一次侧突然合闸或二次侧受到冲击时，暂态过程产生的过电压会使中间变压器铁芯出现磁饱和，励磁电感m L 急剧下降，从而使此时回路的自然谐振频率0f 上升，0f 可达到额定频率N f 的1/2, 1/3, I/5等，最常见的是I/3次谐波谐振。
由于回路中本身电阻很小，不外加阻尼或阻尼参数不当，分数次铁磁谐振就会持续下去。
这种谐振过电压的幅值可达到额定电压的2～3倍，长期过流可造成中间变压器和电抗器绕组过热和绝缘损坏。
因此电容式电压互感器制造时必须设置阻尼器，在短时间内大量消耗谐振能量，以抑制其自身铁磁谐振。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实用标准文案目录一、概述 (1)二、工作原理 (1)三、技术指标 (2)四、仪器面板 (3)五、操作说明 (4)六、试验接线 (5)1、正接法 (5)2、反接法 (6)3、CVT 自激法测量 (6)七、注意事项 (8)八、仪器成套性 (9)九、参考接线方法 (10)抗干扰介损测试仪一、概述抗干扰介损测试仪，是发电厂、变电站等现场全自动测量各种高压电力设备介损正切值及电容量的高精度仪器。
由于采用了变频技术能保证在强电场干扰下准确测量。
仪器采用中文菜单操作，微机自动完成全过程的测量。
该仪器同样适用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量。
该仪器可用正、反接线方法测量不接地或直接地的高压电器设备。
同时可以测量电容式电压互感器的tgδ及主电容C1、C2电容量仪器内部装备了高压升压变压器，并采取了过零合闸、防雷击等安全保护措施。
试验过程中输出0.5KV～10kV不同等级的高压，操作简单、安全。
本仪器设有以下保护功能：·高压短路保护·CVT过压保护·仪器接地不好保护二、工作原理在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗。
这种能量损耗叫做电介质的损耗。
当电介质上施加交流电压时，电介质中的电压和电流间存在相角差Ψ，Ψ的余角δ称为介质损耗角，δ的正切tgδ称为介质损耗角正切。
tgδ值是用来衡量电介质损耗的参数。
仪器测量线路包括一标准回路（Cn）和一被试回路（Cx），如图1所示。
标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由被试品和测量线路组成。
测量线路由取样电阻与前置放大器和A／D转换器组成。
通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位等，再由单片机运用数字化实时采集方法，通过矢量运算便可得出试品的电容值和介质损耗正切值。
仪器内部已经采用了抗干扰措施，保证在外电场干扰下准确测量。
图1测量原理图1.仪器结构测量电路：傅立叶变换、复数运算等全部计算和量程切换、变频电源控制等。
控制面板：打印机、键盘、显示和通讯中转。
变频电源：采用SPWM开关电路产生大功率正弦波稳压输出。
升压变压器：将变频电源输出升压到测量电压，最大无功输出2KVA/1分钟。
标准电容器：内Cn，测量基准。
Cn电流检测：用于检测内标准电容器电流，10μA～1A。
输入电阻〈2Ω。
Cx正接线电流检测：只用于正接线测量，10μA～1A。
输入电阻〈2Ω。
Cx反接线电流检测：只用于反接线测量，10μA～1A。
输入电阻〈2Ω。
反接线数字隔离通讯：采用精密MPPM数字调制解调器，将反接线电流信号送到低压侧。
隔离电压20KV。
2.工作原理启动测量后高压设定值送到变频电源，变频电源用PID算法将输出缓速调整到设定值，测量电路将实测高压送到变频电源，微调低压，实现准确高压输出。
根据正/反接线设置，测量电路根据试验电流自动选择输入并切换量程，测量电路采用傅立叶变换滤掉干扰，分离出信号基波，对标准电流和试品电流进行矢量运算，幅值计算电容量，角差计算tgδ。
反复进行多次测量，经过排序选择一个中间结果。
测量结束，测量电路发出降压指令变频电源缓速降压到0。
三、主要技术参数1、高压输出：0.5 ～10kV，每一档增加500V，共有十档，容量：1500VA2、准确度：tgδ: ±(读数*1.5%+0.08%)Cx: ±(读数*1.5%+5PF)3.、分辨率：tgδ：0.01％Cx：1pF4、测量范围：0.1% ＜tgδ＜50%3PF＜Cx ＜60000PF10KV时，Cx ≤30000PF5KV时，Cx ≤60000PF5.、电源：AC 220V士10％50士1Hz6、谐波适应：≤3％7、使用条件：-15℃－50℃相对湿度＜80%8、外型尺寸：460（L）×335（W）×340（H）9、重量：30 kg四、仪器面板1、控制面板图（图2）及高压背板图（图3）图(2)图（3）C X试品输入：正接线时输入试品电流，正接线时芯线（红夹子）接试品低压信号端，如果试品低压端有屏蔽极可接屏蔽线（黑夹子），无屏蔽时，可悬空。
反接线时，C X试品输入线不接或悬空。
测量接地：它同外壳连在一起，在正、反两种测量过程中，仪器都应可靠独立接地。
应仔细检查接地导体不能有油漆或锈蚀，否则应将接地导体刮干净，并保证零电阻接地。
接地不良可能引起误差或数据波动，严重时，呈带高压开路可能引起危险。
内高压允许：打开此开关，仪器有高压输出。
关闭此开关仪器内部无高压产生，亦无高压输出。
总电源开关：打开该开关，屏幕显示测量内容。
按键盘：“退出”、“确认”、“”、“”“退出”：对光标所在的内容否认时，或者已完成该内容。
“确认”：对光标所在处的内容认同时，可按此键加以确认，并将光标移至它处。
“”、“”：改变数值或改变正、反接线，异频、工频等内容。
屏幕显示：显示菜单、测量信息、测量结果。
应避免长时间阳光爆晒。
亮度调节：调节屏幕对比度。
五、操作说明以测量电力变压器，高压绕阻对低压绕阻及外壳的介损为例。
该测量应采用反接法测量，(接线图见反接法)，检查仪器与电力变压器连接正确后，选用异频、10KV电压测量，进行以下操作。
①打开总电源开关，仪器屏幕显示如下图4所示□测量方式工频联接方式正接测量电压5KV测量方式异频□联接方式正接测量电压5KV测量方式异频联接方式反接□测量电压10KV图4 开机显示图5 联接方式 图6 测量电压② 按“确认” 键，光标进入“测量方式 □ 工频” ，按“”、“”键,则调整为“测量方式□异频” ，按“退出” 键，光标移至首位，再按“”键 ，将光标移至下一排“联接方式”前，见图5所示。
③ 按“确认” 键，光标进入“联接方式 □ 正接” ，按“”、“”键 ，则调整为“联接方式□ 反接” ，“联接方式□ CV ”，按“退出”键，光标移至首位，再按“”键，将光标移至下一排“测量电压”前，见图6所示。
④ 按“确认”键，光标进入“测量电压□0.5KV ” ，按“”、“”键，则可从0.5,1.0,1.5,2.0,2.5……9.5～10KV 间调整电压。
按“退出”键，光标移至首位，再按“”键，将光标移至下一排“□开始测量”前，见图7所示。
图7 开始测量 图8 正在测量中 图9 测量结果 图10 打印结果⑤ 打开“内高压允许”开关，按“确认”键，仪器开始产生高压输出，同时伴有“嘟”的提示音，此时，屏幕显示“ 正在测量中 请等待 ” ，如图8所示。
⑥ 在经过约40秒后，测量结束，高压自动切断，屏幕显示测量结果，如图9所示, 如需打印结果,按“确认”键即可打印。
打印结果见图10所示。
六、试验接线根据被试设备接地情况正确选择正、反接法；1、正接法：当被试设备的低压测量端或二次端对地绝缘时，采用该方法。
正在测量中 请等待介损：tg δ=0.42% 电容：1000P测量方式 异频联接方式 反接 测量电压 10KV □开始测量频率：工频 模式：反接 电压：10KV介损：tg δ=0.42% 电容：1000P将红色专用高压电缆从仪器后侧的HVx端上引出，高压屏蔽线皮接被试设备高压端;将黑色专用低压电缆从仪器面板上的Cx端引出，低压芯线接被试设备低压端L（见图11）；低压屏蔽线接被试设备屏蔽端E。
（试品无屏蔽端则悬空）HVx及Cx的芯线与屏蔽线之间严禁短接,否则无法取样，无法测量；2、反接法：当被试设备的低压测量端或二次端对地无法绝缘，直接接地时，采用该方法。
将红色专用高压电缆从仪器后侧的HVx端上引出，高压芯线接被试设备高压端；低压端接地(见图12);此时的C X输入线悬空；注意HVx的芯线与屏蔽线严禁短接,否则无取样，无法测量；图11 正接法图12 反接法3、CVT 自激法测量（母线不接地，联接方式选CV）原理接线图:实际接线图（1）测C2：接线见图13A：接线盒内末端对地打开，二次接线全部悬空，注意做好记录，做完测试后还原。
B：开介损仪总电源和内部高压允许开关。
C：将光标移至“联接方式”按“确认”键。
按“↑”或“↓”键，选为“CV”。
按“退出”键。
D：将光标移至“测量电压”选为1KV，按“退出”键；将光标移至“开始测量”处，按“确认”键，开始测量等待显示结果。
显示结果出来后，若需打印结果，按“确认”键。
（2）测C1：接线见图14，基本操作同测C2。
（3）注意：只有在CVT测试模式下测C1、C2；在正接或反接法下会损坏CVT！！！应注意高压线应悬空不能接触地面，否则其对地附加介损会引起误差，可用细电缆连接高压插座与CVT 试品并吊起来，另外考虑C2 或C1 与内Cn 串联分压效应，其电容量可按下式校准：其中，Cc 为校准经验值包含了Cn 及高压线对地电容的影响其值可取110pF。
4．小电容试品的接线对于小电容，空气湿度较大时，其tgδ受其表面状态影响，介损测量值异常且不稳定。
此时可采用屏蔽环吸收试品表面泄漏电流，其屏蔽电极在正接法时接地，反接法时接Cx的屏蔽层；此方法有可能改变被试设备内部的电场分布而影响tgδ；标准电容器和标准介损器均采用此接法。
5．部分设备的接线方法可参考第九节《参考接线方法》；七、注意事项1．本仪器只能在停电的设备上使用；接地端应可靠接在接地网；仪器尽量选择在宽畅，安全可靠的地方使用；2．被试设备从运行状态断开高压引线转为检修状态，并对其清扫，初步绝缘试验良好后，方可利用该仪器进行试验，以防被试设备绝缘低劣，使仪器在加压过程中损坏；3．根据设备的安装情况确定采用那种接线，并在相应的菜单选项中选择其接线方法；4．根据不同设备正确选择测试电压等级，并在相应的菜单选项中选择所需电压；5．测试过程中如遇危及安全的特殊情况时，可紧急关闭总电源；6．断开面板上电源开关，并明显断开220V试验电源，才能进行接线更改或工作结束；重复对同一试验设备进行复测时，可按下复位后，重新测量，也可以在上一次测试完成后选择重复进行；7．为保证测量精度，特别当小电容量试品损耗小时，一定要保证被试设备低压端（或二次端）绝缘良好，在相对湿度较小的环境中测量；8．在进行大电容试品实验时，仪器的接地与被试品接地，不应该在同一接地点，以防接地放电时反击电压或者流动波影响仪器的安全；9．仪器自带有升压装置，应注意高压引线的绝缘距离及人员安全；10．仪器应可靠接地，接地不好可能引起机器保护或造成危险。
11．仪器启动后，除特殊情况外，不允许突然关断电源，以免引起过压损坏设备；12．仪器所配（HVx）专用高压电线虽出厂时已检测合格，但测量时仍需远离人体及低压测试线（Cx）；高压芯线与高压屏蔽线均不允许接地和测试回路的低电位部分。
C X输入线的芯线和屏蔽线均不允许接触测试回路的带高压部分。
