桐柏水电站课程设计任务书(厂房)
水电站厂房课程设计指示书

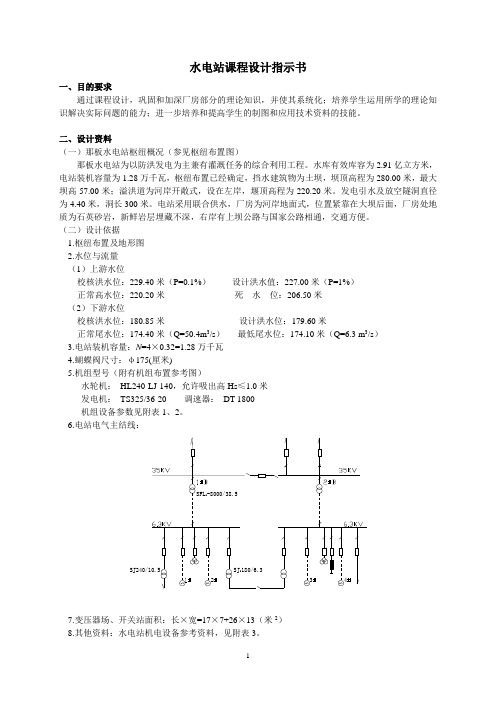

水电站课程设计指示书一、目的要求通过课程设计，巩固和加深厂房部分的理论知识，并使其系统化；培养学生运用所学的理论知识解决实际问题的能力；进一步培养和提高学生的制图和应用技术资料的技能。
二、设计资料（一）那板水电站枢纽概况（参见枢纽布置图）那板水电站为以防洪发电为主兼有灌溉任务的综合利用工程。
水库有效库容为2.91亿立方米，电站装机容量为1.28万千瓦，枢纽布置已经确定，挡水建筑物为土坝，坝顶高程为280.00米，最大坝高57.00米；溢洪道为河岸开敞式，设在左岸，堰顶高程为220.20米。
发电引水及放空隧洞直径为4.40米，洞长300米。
电站采用联合供水，厂房为河岸地面式，位置紧靠在大坝后面，厂房处地质为石英砂岩，新鲜岩层埋藏不深，右岸有上坝公路与国家公路相通，交通方便。
（二）设计依据1.枢纽布置及地形图2.水位与流量（1）上游水位校核洪水位：229.40米（P=0.1%）设计洪水值：227.00米（P=1%）正常高水位：220.20米死水位：206.50米（2）下游水位校核洪水位：180.85米设计洪水位：179.60米正常尾水位：174.40米（Q=50.4m3/s）最低尾水位：174.10米（Q=6.3 m3/s）3.电站装机容量：N=4×0.32=1.28万千瓦4.蝴蝶阀尺寸：φ175(厘米)5.机组型号（附有机组布置参考图）水轮机：HL240-LJ-140，允许吸出高Hs≤1.0米发电机：TS325/36-20 调速器：DT-1800机组设备参数见附表1、2。
6.电站电气主结线：SFL1-8000/38.5SJ1180/6.3SJ240/10.52347.变压器场、开关站面积：长×宽=17×7+26×13（米2）8.其他资料：水电站机电设备参考资料，见附表3。
三、设计任务及成果要求设计任务：（一）根据水电站枢纽布置图进行厂区布置，确定压力水管路线，以及对外交通路线，确定主、付厂房、变压器、开关站的位置。
设计任务书(水电站施工组织设计)
设计任务书(水电站施工组织设计)设计任务书(水电站施工组织设计)引言概述:水电站施工组织设计是水电工程建设过程中的重要环节，它涉及到施工组织方案、施工方法、施工工序等多个方面。
本文将从四个部分详细阐述水电站施工组织设计的内容。
一、施工组织方案的制定1.1 确定施工组织原则：根据水电站的特点和工程要求，确定施工组织方案的总体原则，包括施工安全、施工质量、施工进度等方面。
1.2 制定施工组织方案的步骤：明确施工组织方案的制定步骤，包括前期调研、方案设计、评审修改等环节，确保施工组织方案的科学性和可行性。
1.3 施工组织方案的内容：详细描述施工组织方案的具体内容，包括施工队伍组织、施工设备配置、施工工序安排等，为后续施工提供指导。
二、施工方法的选择2.1 分析不同施工方法的优缺点：对比不同施工方法的技术特点、施工难度、施工效率等方面，分析其优缺点，为选择合适的施工方法提供依据。
2.2 选择适宜的施工方法：根据水电站的具体情况，综合考虑施工周期、工程难度、资源利用等因素，选择适宜的施工方法。
2.3 制定施工方法的实施方案：详细制定施工方法的实施方案，包括施工工序、施工技术要求、施工顺序等，确保施工方法的有效实施。
三、施工工序的安排3.1 划分施工工序：根据水电站的工程特点和施工要求，将整个施工过程划分为若干个施工工序，确保施工过程的合理有序。
3.2 确定施工工序的先后关系：分析各个施工工序之间的依赖关系，确定施工工序的先后顺序，以确保施工的连贯性和高效性。
3.3 制定施工工序的详细计划：对每个施工工序进行详细的计划制定，包括工期安排、资源配置、技术要求等，为施工过程的顺利进行提供保障。
四、施工安全管理4.1 制定施工安全管理制度：明确施工安全管理的基本原则和要求，制定施工安全管理制度，包括安全责任、安全培训、安全检查等方面。
4.2 进行施工安全风险评估：对施工过程中存在的安全风险进行评估，采取相应的措施进行预防和控制，确保施工安全。
水电站厂房毕业设计任务书及指导书

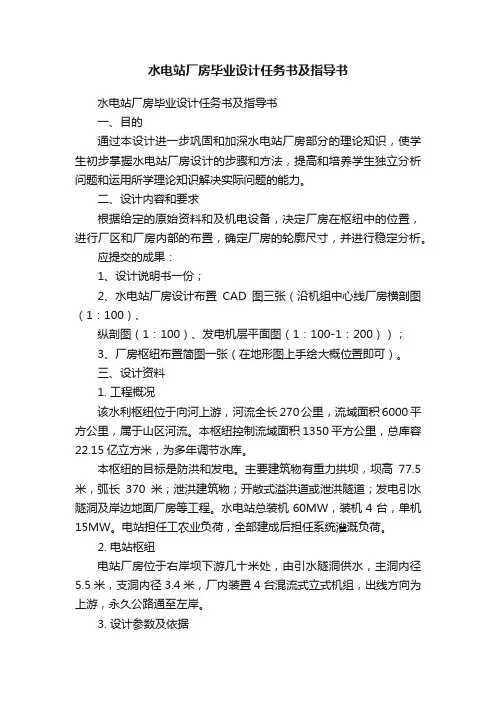

水电站厂房毕业设计任务书及指导书水电站厂房毕业设计任务书及指导书一、目的通过本设计进一步巩固和加深水电站厂房部分的理论知识，使学生初步掌握水电站厂房设计的步骤和方法，提高和培养学生独立分析问题和运用所学理论知识解决实际问题的能力。
二、设计内容和要求根据给定的原始资料和及机电设备，决定厂房在枢纽中的位置，进行厂区和厂房内部的布置，确定厂房的轮廓尺寸，并进行稳定分析。
应提交的成果：1、设计说明书一份；2、水电站厂房设计布置CAD图三张（沿机组中心线厂房横剖图（1：100）、纵剖图（1：100）、发电机层平面图（1：100-1：200））；3、厂房枢纽布置简图一张（在地形图上手绘大概位置即可）。
三、设计资料1. 工程概况该水利枢纽位于向河上游，河流全长270公里，流域面积6000平方公里，属于山区河流。
本枢纽控制流域面积1350平方公里，总库容22.15亿立方米，为多年调节水库。
本枢纽的目标是防洪和发电。
主要建筑物有重力拱坝，坝高77.5米，弧长370米；泄洪建筑物；开敞式溢洪道或泄洪隧道；发电引水隧洞及岸边地面厂房等工程。
水电站总装机60MW，装机4台，单机15MW。
电站担任工农业负荷，全部建成后担任系统灌溉负荷。
2. 电站枢纽电站厂房位于右岸坝下游几十米处，由引水隧洞供水，主洞内径5.5米，支洞内径3.4米，厂内装置4台混流式立式机组，出线方向为上游，永久公路通至左岸。
3. 设计参数及依据水库及水电站特征参数（1）水库水位水库校核洪水位 140.00m水库设计洪水位 137.00m水库正常高水位 125.00m水库发电死水位 108.00m设计洪水尾水位 77.00m校核洪水尾水位 78.50m1.厂址水位流量关系曲线（厂址处多年平均流量为100m3/s）（2）水电站特征水头最大水头 56.00m最小水头 38.00m平均水头 50.84m计算水头 48.30m（4）地形地质电站枢纽地形参见下页地形图。
水电站厂房课程设计任务说明书

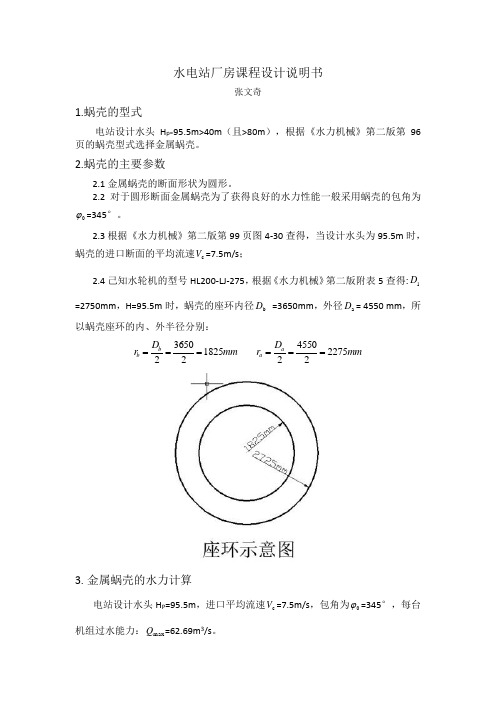

水电站厂房课程设计说明书张文奇1.蜗壳的型式电站设计水头H p=95.5m>40m （且>80m ），根据《水力机械》第二版第96页的蜗壳型式选择金属蜗壳。
2.蜗壳的主要参数2.1金属蜗壳的断面形状为圆形。
2.2对于圆形断面金属蜗壳为了获得良好的水力性能一般采用蜗壳的包角为0ϕ=345°。
2.3根据《水力机械》第二版第99页图4-30查得，当设计水头为95.5m 时，蜗壳的进口断面的平均流速c V =7.5m/s ；2.4己知水轮机的型号HL200-LJ-275，根据《水力机械》第二版附表5查得:1D =2750mm ，H=95.5m 时，蜗壳的座环内径b D =3650mm ，外径a D = 4550 mm ，所以蜗壳座环的内、外半径分别：3. 金属蜗壳的水力计算电站设计水头H P =95.5m ，进口平均流速c V =7.5m/s ，包角为0ϕ=345°，每台机组过水能力：max Q =62.69m 3/s 。
3650182522b b D r mm ===4550227522a a D r mm ===3.1对于蜗壳进口断面：断面的面积：断面的半径：从轴中心线到蜗壳外缘的半径：3.2对于中间任一断面：设为从蜗壳鼻端起算至计算断面i 处的包角，则该计算断面处的其中max Q =62.69m 3/s 。
，c V =7.5m/s ，a r =2.275m 计算成果见表1：2max 062.69345==8m 3603607.5C C C C Q Q F V V ϕ⨯︒==︒︒⨯max 1.6m ρ===max a max 2 2.2752 1.6 5.475R r m ρ=+=+⨯=i ϕmax360ii Q Q ϕ=︒i ρ=a 2i i R r ρ=+3.3蜗壳断面为椭圆形的计算当圆形断面半径的时候蜗壳的圆形断面就不能与座环蝶形边相切，这时就用椭圆断面。
由《水电站动力设备手册》查得：蝶形边高度可近似定为：m 55.01.075.2275.22.01.02b h 10=⨯+⨯=+=D查《水力机械》第二版附表1可得HL200-LJ-275水轮机导叶相对高度b 0=0.2。
水电站厂房课程设计任务及指示书
水电站厂房课程指示书水电站厂房课程设计是“水电站”课程的重要教学环节之一。
一、课程设计的目的（1）进一步巩固和加深厂房部分的理论知识和使其系统化；（2）培养学生运用所学的理论知识解决实际问题的能力；培养学生独立工作能力；（3）进一步培养学生的计算、制图、应用有关手册参考图例等技术资料和编写说明书的基本技能。
二、课程设计的任务和要求水电站厂房课程设计要求学生根据所给任务书，利用所掌握的资料，完成下列工作：1.用简略的方法选择厂房的主要和辅助设备。
2.进行厂区和厂房内部布置，决定厂房的轮廓尺寸。
3.绘制设计图纸和编写设计说明书。
厂房课程设计的重点是主厂房内部主要设备和结构的布置，以及轮廓尺寸的确定。
设计图的绘制基本上应符合工程图纸的要求，说明书应能说明设计内容，文字通顺、书面整洁。
三、设计的方法为了全面达到教学要求，培养学生独立工作能力，并加强基本技能的训练，要求每个学生独立完成一份厂房设计。
因此每个学生在教师的指导下应充分发挥自己的主观能动性和独立思考钻研的精神，并应根据需要复习有关教学内容，运用课堂教学中已学到的理论知识，出色地完成设计任务，提高对理论知识的掌握和理解深度。
学生应直接对自己的设计质量负责，指导教师定期地检查并指导学生的设计，其它时间由学生自己进行设计，学生在指定的指导和检查时间内提出问题，争取指导答疑并接受检查。
学生应严格遵守课程设计有关的学习纪律。
本课程设计时间为1.5周。
具体安排大致如下（供参考）：设计内容1.设计任务的布置、了解设计任务书及熟悉原始资料 42.进行厂房布置，绘布置草图 303.绘厂房布置图（白图）及整理编写说明书 344.设计答辩 4共72学时四、最后成果和成绩评定本课程设计要求成果为：1/100~1/200厂房恒剖面图及发电机层、水轮机从平面布置图。
必须绘白图一张，其余图可绘在方格纸上，但必须按工程图要求绘制。
说明书五页（必要时另附计算书一份）。
为加深学生对设计成果的理解，巩固收获，同时检查评定学生成绩，设计完成后须答辩。
水电站厂房课程设计(2013秋)
2013年秋季学期水电站厂房课程设计（X水电站厂房设计）1．课程设计的目的课程设计是以工程实例为题，由学生独立思考，灵活应用有关的布置原则和要点，自己动手布置厂房，从而巩固和加深厂房部分的理论知识，并进一步培养学生的计算，制图和应用技术资料的技能。
2．X枢纽概况X水利工程由混凝土面板堆石坝、右岸溢洪道、左岸泄洪兼导流隧洞，左岸发电兼倒流、放空隧洞和发电站等五大建筑物组成。
混凝土面板堆石坝坝高95米，水库总库容2.1亿立方米，电站总装机1.89万千瓦。
工程具有灌溉、发电、养殖、防洪、拦沙等效益。
水库各特征水位如下：死水位：▽285.0m 正常高水位：▽322.0m设计洪水位：▽324.45m 校核洪水位：▽325.30m坝顶高程：▽330.5m主要建筑物包括：（1）挡水建筑物大坝为钢筋混凝土面板堆石坝，由钢筋混凝土防渗面板和堆石体两部分组成。
坝高95米，坝顶长222米，坝顶宽8米。
（2）右岸溢洪道右岸溢洪道座落在右岸山体上，由进水口、闸室、明渠陡槽和鼻坎四部分组成。
闸室宽24米，装有两扇12×14m弧形库门，最大泄量4466m3/s。
（3）泄洪兼导流隧洞泄洪洞布置在左岸，为表孔堰流结合施工导流的“龙抬头”型式无压隧洞，洞长502m，城门型断面，洞宽8.8m，洞高13.1m，底部纵坡1/35，进口装有一扇10×12m弧形钢闸门，最大泄量1594 m3/s。
（4）发电兼导流、泄空隧洞洞长490m，圆形断面，洞泾5m，进口为深式进水口，分上、下两层（即“龙抬头”型式）进水，下层为导流泻汇流量360 m3/s。
（5）电站厂房为地面引水式厂房，安装3台单机容量为6300KW立式混流式水轮机组，设计水头62.5m，单机发电流量12 m3/s。
多年平均发电量5510万度。
3．基本资料和设计依据（1）有关X水电站工程概况的简要说明如前述。
（2）坝址地形图1张，比例为1：3000（3）坝型为混凝土面板堆石坝。
水电站厂房布置设计课程设计
水电站课程设计1.设计题目水电站厂房布置设计2.设计目的进一步巩固和加深厂房部分的理论知识，培养学生独立思考、分析问题及运用理论知识解决实际问题的能力，提高学生制图、使用现行规范、查阅技术资料、使用技术资料的能力以及编写设计说明书的能力。
通过该课程设计使学生初步掌握水电站厂房设计的内容、步骤和方法3.设计任务3.1、进行厂区枢纽布置3.2、根据给定的资料进行水轮发电机组的选型；3.3、根据水轮发电机组的型号选择相应的蜗壳、尾水管、调速器及其它辅助设备；3.4、根据所选择的设备进行主、副厂房的平面和立面的布置设计，从而确定厂房的轮廓尺寸。
布置设计包括以下几方面内容：3.4.1、主机组及相应辅助设备的布置；3.4.2、主、副厂房各层的布置；3.4.3、主、副厂房梁、板结构的布置；3.4.4、厂内交通道的布置。
3.设计资料本次课程设计的前半部分，即机组的选型、调速器及辅助设备的选择已在水轮机选型作业中完成，因此所有资料已发到每人手中，此阶段的设计内容就是要求根据每人选择的机组进行相应的厂房布置设计。
4.设计成果4.1、设计图纸一张。
4.1.1、图纸内容包括：1）沿机组中心线厂房横剖面图（1：50~1：100）；2）发电机层平面图（1：100~1：200）；3）水轮机层平面图（1：100~1：200）；4）蜗壳层、尾水管层平面图（1：100~1：200）；5）厂区枢纽布置图（1：500）4.1.2、图纸要求：1）要求绘于1号白图上或用计算机绘图；2）要严格按制图要求绘制工程图；3）设计图纸要求正确、美观、清楚、整洁；4）图中所用符号应合乎统一规定的符号，文字用仿宋体书写；5）要求图中尺寸标注完整、正确，图纸上要有必要的说明。
4.2、计算书、说明书一份。
计算书、说明书要求有以下内容：1）封面；2）前言；3）中、英文摘要及中、英文关键词；4）目录；5）正文；正文的内容包括：（1）工程概况及设计资料；（2）水轮机、发电机的选型及其所考虑的因素；（3）蜗壳、尾水管、调速设备的选型及其所考虑的因素；（4）水电站在整个枢纽中的位置及厂房枢纽布置概述（包括供水方式、引近方式、厂区回车场及对外交通道。
某水电站厂房课程设计
某水电站厂房课程设计一、课程目标知识目标：1. 学生能够理解水电站厂房的基本结构及其功能，掌握厂房内主要设备的名称及作用。
2. 学生能够描述水电站发电过程，并了解影响水电站发电效率的主要因素。
3. 学生能够解释水电站厂房在设计时考虑的主要因素，如安全性、经济性和环保性。
技能目标：1. 学生能够通过观察和分析，绘制水电站厂房的简单示意图，并标出主要设备。
2. 学生能够运用所学的知识，对水电站厂房的设计提出改进建议，提高发电效率。
3. 学生能够通过小组合作，共同探讨水电站厂房建设中的问题，并提出解决方案。
情感态度价值观目标：1. 培养学生关注我国水电资源的开发和利用，增强环保意识，认识到保护水资源的重要性。
2. 培养学生热爱科学，勇于探究的精神，激发他们对水电工程建设的兴趣。
3. 培养学生团队合作意识，学会倾听、尊重他人意见，共同完成学习任务。
课程性质：本课程为自然科学领域，结合实际工程案例，注重理论与实践相结合，提高学生的科学素养和工程观念。
学生特点：六年级学生具备一定的观察、分析能力和动手实践能力，对新鲜事物充满好奇，喜欢探索未知。
教学要求：结合学生特点，注重启发式教学，引导学生主动参与，培养他们独立思考和解决问题的能力。
将课程目标分解为具体的学习成果，便于教学设计和评估。
二、教学内容1. 水电站厂房基本结构：介绍厂房的建筑结构，包括坝体、厂房主体、尾水渠等部分，分析各部分的功能及相互关系。
教材章节：《水电工程设计》第二章第二节2. 水电站主要设备：讲解水轮机、发电机、变压器等主要设备的结构和工作原理，以及它们在水电站中的作用。
教材章节：《水电工程设计》第二章第三节3. 水电站发电过程：阐述水从水库流经水轮机、发电机，最终转化为电能的过程，分析影响发电效率的因素。
教材章节：《水电工程设计》第三章第一节4. 水电站厂房设计因素：探讨厂房在设计时需要考虑的安全性、经济性和环保性等因素，分析如何优化设计方案。
水电站厂房课程设计报告书
目录➢第一章任务书 (1)➢ 1.1 目的 (1)➢ 1.2 设计容和要求 (1)➢ 1.3 应提交的设计成果 (1)➢第二章基本资料 (2)➢ 2.1 工程概况 (2)➢ 2.2 电站枢纽 (2)➢ 2.3 设计依据及参数 (2)➢第三章设计过程 (5)➢ 3.1 确定设备尺寸 (5)➢ 3.1.1 蜗壳尺寸 (5)➢ 3.1.2 水轮机和尾水管尺寸 (6)➢ 3.1.3 发电机尺寸 (7)➢ 3.2 厂房尺寸 (7)➢ 3.2.1 主厂房的平面尺寸 (7)➢ 3.2.2 主厂房的立面尺寸 (9)➢ 3.3 主厂房各层布置 (10)➢ 3.3.1 发电机层布置 (10)➢ 3.3.2 水轮机层布置 (11)➢ 3.3.3 蜗壳层布置 (12)➢ 3.4 副厂房的布置 (12)➢ 3.5 厂区枢纽布置 (12)第一章任务书➢ 1.1 目的通过本设计，进一步巩固和加深水电站厂房部分的理论知识，使学生初步掌握水电站厂房设计的步骤和方法，培养和提高学生独立分析问题和运用所学理论知识解决实际问题的能力。
➢ 1.2 设计容和要求根据给定的原始资料及机电设备，决定厂房在枢纽中的位置，进行厂区和厂房部的布置，确定厂房的轮廓尺寸。
➢ 1.3 应提交的设计成果（－）设计说明书一份。
（二）水电站厂房设计布置图三：1、沿机组中心线厂房横剖面图（1：100）；2、发电机层平面图（1：100－1：200）；3、水轮机层、蜗壳层综合平面图（1：100－1：200）。
（三）厂房枢纽布置简图一（1：1000）。
➢第二章基本资料2.1 工程概况湘贺水利枢纽位于向河上游，河流全长270km，流域面积6000km2，属于山区河流。
本枢纽控制流域面积1350km2，总库容22.15m3，为多年调节水库。
本枢纽的目标是防洪和发电。
主要建筑物有重力拱坝，坝高77.5m，弧长370m；泄洪建筑物；开敞式溢洪道或泄洪隧洞；发电引水隧洞及岸边地面厂房等工程。
水电站厂房布置设计课程设计
水电站课程设计1.设计题目水电站厂房布置设计2.设计目的进一步巩固和加深厂房部分的理论知识，培养学生独立思考、分析问题及运用理论知识解决实际问题的能力，提高学生制图、使用现行规范、查阅技术资料、使用技术资料的能力以及编写设计说明书的能力。
通过该课程设计使学生初步掌握水电站厂房设计的内容、步骤和方法3.设计任务3.1、进行厂区枢纽布置3.2、根据给定的资料进行水轮发电机组的选型；3.3、根据水轮发电机组的型号选择相应的蜗壳、尾水管、调速器及其它辅助设备；3.4、根据所选择的设备进行主、副厂房的平面和立面的布置设计，从而确定厂房的轮廓尺寸。
布置设计包括以下几方面内容：3.4.1、主机组及相应辅助设备的布置；3.4.2、主、副厂房各层的布置；3.4.3、主、副厂房梁、板结构的布置；3.4.4、厂内交通道的布置。
3.设计资料本次课程设计的前半部分，即机组的选型、调速器及辅助设备的选择已在水轮机选型作业中完成，因此所有资料已发到每人手中，此阶段的设计内容就是要求根据每人选择的机组进行相应的厂房布置设计。
4.设计成果4.1、设计图纸一张。
4.1.1、图纸内容包括：1）沿机组中心线厂房横剖面图（1：50~1：100）；2）发电机层平面图（1：100~1：200）；3）水轮机层平面图（1：100~1：200）；4）蜗壳层、尾水管层平面图（1：100~1：200）；5）厂区枢纽布置图（1：500）4.1.2、图纸要求：1）要求绘于1号白图上或用计算机绘图；2）要严格按制图要求绘制工程图；3）设计图纸要求正确、美观、清楚、整洁；4）图中所用符号应合乎统一规定的符号，文字用仿宋体书写；5）要求图中尺寸标注完整、正确，图纸上要有必要的说明。
4.2、计算书、说明书一份。
计算书、说明书要求有以下内容：1）封面；2）前言；3）中、英文摘要及中、英文关键词；4）目录；5）正文；正文的内容包括：（1）工程概况及设计资料；（2）水轮机、发电机的选型及其所考虑的因素；（3）蜗壳、尾水管、调速设备的选型及其所考虑的因素；（4）水电站在整个枢纽中的位置及厂房枢纽布置概述（包括供水方式、引近方式、厂区回车场及对外交通道。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
看设计任务书前请先阅读设计注意事项桐柏水电站课程设计任务书一、题目桐柏水电站初步设计二、基本资料2.1地理位置桐柏江属QJ支流，发源于闽、浙、赣三省交界的仙霞岭，于衢县樟树潭附近流入Q江，全长170公里，流域面积2623平方公里，本次设计的桐柏水电站距离黄坛口水电站25公里。
流域内除黄坛口以下属QJ平原外，其余均属山区、森林覆盖面积小，土层薄，地下渗流小，沿江两岸岩石露头，洪水集流迅速，从河源至黄坛口段，河床比降为1/1000，水能蕴藏量丰富。
2.2水文与气象2.2.1水文条件桐柏坝址控制流域面积为21972km，年平均降水量为1770mm，断面处多年平均径流量为83.03m s。
表1-1 坝址断面处山前峦水位～流量关系曲线水位（m）122.71123.15123.5124.04125.4126.6128.5流量（m3/s）1050 102005001002000水位（m）130.1132.6135.3137.6139.8141.8流量（m3/s）300050007500100001250015000表1-2电站厂房处雷峰水位～流量关系曲线水位（m）115 115.17 115.39 115.57 115.72 115.87 116流量（m3/s）10 20 40 60 80 100 120 水位（m）116.13 116.25 116.37 116.47 17.05 117.9 118.5 流量（m3/s）140 160 180 200 400 700 1000 水位（m）119.45 120.3 121.97 123.2 125.65 127.8 129.8 流量（m3/s）1500 000 3000 4000 6000 8000 100002.2.2气象条件桐柏江流域属副热带季风气候，多年平均气温10.4℃，月平均最低气温4.9℃，最高气温28℃；7、8、9月份会受台风过境影响，时有台风暴雨影响。
2.3工程地质本工程曾就雷峰、项家、山前峦三个坝址进行地质勘测工作，经分析比较，选用了山前峦坝址。
引水建筑物沿线为流纹斑岩分布。
岩石新鲜完整，地质条件良好。
有十余条挤压破碎带及大裂隙，但宽度不大，破碎程度不严重。
厂房所在位置地形陡峻，覆盖极薄，基岩大片出露，岩石完整，风化浅，构造较单一。
有两小断层，宽0.5～0.8m，两岸岩石完好。
本区地震烈度小于6度。
2.4交通状况坝址至Q县的交通依靠公路，Q县以远靠浙赣铁路。
2.5既给设计控制数据第一组：a .校核洪水位：240.00m，校核最大洪水下泄流量8500m3/s，相应的水库库容2043.54×108m3b .设计洪水位：238.00m，设计洪水最大下泄流量4800m3/sc .设计蓄水位：232.00md .设计低水位：192.00me .装机容量：4*52=208MWf.设计水头H r=106.23m，最大水头H max=113m，最小水头H min=72.9m，平均水头H av=106.23m电站厂房处雷峰水位～流量关系曲线水位（m）115 115.17 115.39 115.57 115.72 115.87 116 流量（m3/s）10 20 40 60 80 100 120 水位（m）116.13 116.25 116.37 116.47 17.05 117.9 118.5 流量（m3/s）140 160 180 200 400 700 1000 水位（m）119.45 120.3 121.97 123.2 125.65 127.8 129.8 流量（m3/s）1500 000 3000 4000 6000 8000 10000第二组：a .校核洪水位：240.00m，校核最大洪水下泄流量8500m3/s，相应的水库库容2043.54×108m3b .设计洪水位：238.00m，设计洪水最大下泄流量4800m3/sc .设计蓄水位：232.00md .设计低水位：192.00me .装机容量：2*52=104MWf.设计水头H r=106.23m，最大水头H max=113m，最小水头H min=72.9m，平均水头H av=106.23m电站厂房处雷峰水位～流量关系曲线水位（m）113 113.17 113.39 113.57 113.72 113.87 114 流量（m3/s）10 20 40 60 80 100 120 水位（m）114.13 114.25 114.37 114.47 115.05 115.9 116.5 流量（m3/s）140 160 180 200 400 700 1000 水位（m）117.45 118.3 119.97 121.2 123.65 125.8 127.8 流量（m3/s）1500 000 3000 4000 6000 8000 10000第三组：水电站装机容量4*50=200MW；设计蓄水位231.0米，设计低水位191.0米，校核洪水位239.0m，设计洪水位237.5米。
最大水头为120.08米，最小水头为73.76米，设计水头96.92米，平均水头为98米。
电站厂房处水位流量关系曲线用第一组的数据.第四组水电站装机容量2*50=100MW；设计蓄水位231.0米，设计低水位191.0米，校核洪水位239.0m，设计洪水位237.5米。
最大水头为120.08米，最小水头为73.76米，设计水头96.92米，平均水头为94米。
电站厂房处水位流量关系曲线用第二组的数据.第五组:a .校核洪水位：238.00m，校核最大洪水下泄流量7000m3/s，相应的水库库容1980×108m3b .设计洪水位：235.50m，设计洪水最大下泄流量5000m3/sc .设计蓄水位：230.00md .设计低水位：190.00me .装机容量：2×8.5万kw最大水头112.27m，最小水头71.79m，设计水头和平均水头是92.05m；电站厂房处水位流量关系曲线用第一组的数据.第六组a .校核洪水位：238.00m，校核最大洪水下泄流量7000m3/s，相应的水库库容1980×108m3b .设计洪水位：235.50m，设计洪水最大下泄流量5000m3/sc .设计蓄水位：230.00md .设计低水位：190.00me .装机容量：3×8.5万kw最大水头112.27m，最小水头71.79m，设计水头和平均水头是92.05m；电站厂房处水位流量关系曲线用第二组的数据.第七组：水电站装机容量4*56=224MW；设计蓄水位232.0米，设计低水位192.0米，校核洪水位240.0m，设计洪水位238米。
最大水头为116.4米，最小水头为75米，设计水头和平均水头为95.7米。
校核最大洪水下泄流量8500m3/s；计洪水最大下泄流量4800m3/s；电站厂房处水位流量关系曲线用第一组的数据.第八组：水电站装机容量2*56=112MW；设计蓄水位232.0米，设计低水位192.0米，校核洪水位240.0m，设计洪水位238米。
最大水头为116.4米，最小水头为75米，设计水头和平均水头为95.7米。
校核最大洪水下泄流量8500m3/s；计洪水最大下泄流量4800m3/s；电站厂房处水位流量关系曲线用第二组的数据.第九组：水电站装机容量3*56=168MW；设计蓄水位232.0米，设计低水位192.0米，校核洪水位240.0m，设计洪水位238米。
最大水头为116.4米，最小水头为75米，设计水头和平均水头为95.7米。
校核最大洪水下泄流量8500m3/s；计洪水最大下泄流量4800m3/s；电站厂房处水位流量关系曲线用第一组的数据.第十组a .校核洪水位：240.00m，校核最大洪水下泄流量8500m3/s，相应的水库库容2043.54×108m3b .设计洪水位：238.00m，设计洪水最大下泄流量4800m3/sc .设计蓄水位：232.00md .设计低水位：192.00me .装机容量：3*52=156MW最大设计水头115m，设计水头110m，最小水头95m。
电站厂房处水位流量关系曲线用第二组的数据.(第十一组电站装机容量4×3.0=12万kw，最大设计水头115m，设计水头110m，最小水头95m。
)不参考厂址处的水位流量关系曲线如下：要求：每个同学按照自己的学号进行选择，10为一个周期，如4号的同学选作第四组数据，6号的同学做第六组的数据，19号同学做第第九组数据，依次类推。
2.6其它1坝区的地形图三.设计任务书在明确设计任务及对原始材料进行综合分析的基础上，要求：（1）厂区枢纽布置(2)机电设备的选择水轮机的选型比较（3）水电站厂房a 厂房的尺寸设计、内部结构、厂区布置四、设计成果的具体要求课程设计是教学计划中最后一个重要的教学环节。
要求学生综合运用所学的基础理论、专业知识和基本技能，对本课题进行设计。
通过设计，提高自身的综合素质和工程实践能力。
要求每位学生在规定的时间内按计划独立完成课题，要树立严格的科学态度，认真对待。
要求计算正确，绘图细致，文字表达确切流畅，培养独立工作能力和钻研精神，提高组织能力。
设计成果包括：设计说明书、设计计算书、设计图纸。
设计说明书的书写要求是章节分明，文字简练通顺，应写清楚计算过程，有充分的分析论证，并有说明条件，计算方法和结果，要对你所设计的每个数据、公式等有理可依，有理可查，尽量使用表格和附图表示。
设计计算书要求计算准确，条理清晰。
设计图纸要求制图正确，符合《水利水电制图规范》要求。
设计图纸包括厂区枢纽布置图1张、厂房剖面图1张、发电机层或蜗壳层或是水轮机层平面图1张。
字数不少于7000，30页以上。
五、桐柏水电站设计说明书编写参考提纲设计指导一、水轮机主要参数选择计算1、根据水轮机的水头情况选择水轮机的型号2、进行主要参数的选择二、进行水轮机方案的比较（初步选择可以采用定性分析，详细选择的时候需要画出运转综合特性曲线后比较）三、蜗壳尺寸的计算 四、尾水管尺寸的计算 五、调速器的计算1、调速功的计算p88， 判断是否属于大型的调速器还是中小型的调速器。
2、接力器直径的计算查《水电站设计手册水力机械》p2543、调速器的选择（《水电站设计手册水力机械》p267），并确定尺寸4、油压装置的选择（《水电站设计手册水力机械》p295），并确定尺寸 六、发电机的选择（《水电站设计手册水力机械》p159） 七、桥吊选择 八、主厂房尺寸 1.水轮机的安装高程2、尾水管、底板高程和厂房基础开挖高程3、蝴蝶阀室地面高程4、水轮机层地面高程5、发电机层地面高程6、吊车轨顶高程7、厂房总高度 厂房宽度 1、机组间距 2、机组段中心距 3、边机组段长度4、安装场长度及厂房总长度 厂房宽度(200~250)A1、上游侧宽度2、下游侧宽度3、主厂房宽度及厂房基础水电站设计说明书编写参考提纲（参考）第一章基本资料第二章水轮发电机选择第一节机组型号选择第二节水轮机主要参数的确定第三节蜗壳和尾水管的尺寸选择第四节发电机组的选择及尺寸第三章水电站厂房设计第一节主厂房的平面尺寸确定第二节主厂房的剖面尺寸确定第二节主厂房的布置第四节副厂房布置参考书目[1] 刘天雄主编.水电站建筑物图例.北京:清华大学出版社.1984.9[2]刘启钊.水电站（第三版）.北京:中国水利水电出版社.1996.8[3]华东水利学院主编.水工设计手册—水电站建筑物.北京:水利水电出版社1982.5.[4]河海大学主编.水工钢筋混凝土结构学.北京:中国水利水电出版社.1996.12[5]湖南电力勘测设计院、天津大学水利系.小型水电站——厂房.北京:水利水电出版社.1990.7[6]水利水电建设总局.水电站机电设计手册——水力机械.北京:水利水电出版社.1982.9[7]赵振兴.水力学.南京:河海大学出版社.1996[8]河海大学主编.水工建筑物（上）.南京:河海大学出版社1995.1[9]索丽生、胡明、任旭华.水利水电工程专业毕业设计指南.北京:中国水利水电出版社.2002.12[10]电力部中南勘测设计院.混凝土重力坝设计规范.北京:中国电力出版社.2001[11]电力部中南勘测设计院.水力发电工程CAD制图技术规定.北京:中国电力出版社.2001[12]电力部中南勘测设计院.水工建筑物荷载设计规范.北京:中国电力出版社.1998[13]王树人、董旒新主编.水电站建筑物.北京:清华大学出版社.1990.6[14]水电站建筑物设计参考资料.四川联合大学主编:水利水电出版社.1990.6附表：立式发电机外形尺寸估算表序号 部件名称 尺寸估算（mm ）备注1 定子机座外径 D 1 n ＜214r/minD 1=1.15 D i +（500~700） 低速大容量发电机取下限；高速大容量取上限；D i 为定子铁芯内径D 2= D 1+（1400~2800） 2 风洞内径 D 2 n ≥214r/minD 1=1.2 D i +（700~1000）D 2= D 1+（1600~2200） 3转子直径D 3D 3≈D i4 下机架跨距 D 4S f ≤15MV AD 4= D 5+（200~500） 大容量伞式发电机取上限； D 5为水轮机基坑内径S f ＞15MV AD 4= D 5+（500~1200）5推力轴承装置及励磁机架外径D 6S f =10~20MV A, D 6=2000~2600,D 7=1400~1600低转速发电机取大值S f =20~60MV A, D 6=2600~3600,D 7=1600~26006 励磁机外径 D 7S f =60~100MV A, D 6=360000~4200,D 7=2600~3600S f =100~300MV A, D 6=4000~5000,D 7=3600~4600 7 定子机座高度 h 1n ≤150r/min, 1t 2.5h l τ=+高速发电机取下限，lt 为定子铁芯长度，τ为发电机极距n>150r/min,1t 1.8~2h l τ=+）8 上机架高度 h 2 悬式发电机 h 2=0.25 D i伞式发电机 h 2=0.1 D i 9 推力轴承高度 h 3 S f ≤20MV A 时，h 3=1000 h 4=1500~1800h 5=600，h 6=500； S f ≥20MV A 时，h 3=1500~2000 h 4=2000~2400，h 5=800~1200，10 励磁机高度 h 4 11 副励磁机高度 h 5 12 永磁机高度 h 6 13下机架高度h 7悬式发动机 h 7=0.12 D i ，h 8=0.15 D i 伞式发电机 h 7=0.2 D i ，h 8=0.85 D i无下机架时，h 8=0.1 D14 定子机座支承面到下机架支承面或到下档风板距离 h 815下机架支承面到大轴法兰距离h 9 h 8=700~150016 转子磁扼轴向高度h10无风扇时，h10=l t+（500~600）有风扇时，h10=l t+（700~1000）17 定子支承面到大轴法兰距离h11h11= h8+ h918 定子铁芯轴向中心限到法兰距离h12h12=0.46 h1+ h1119 发电机大轴高度h13h13=（0.7~0.9）H H为发电机总高20 定子机座支承面到发电机顶部高度h14上机架上有主副励磁机h14= h1+ h2+h3+ h4+ h5+ h6无副励磁机h14= h1+ h2+ h3+ h4+ h6无主副励磁机h14= h1+ h2+ h3+ h6上机架内有主副励磁机h14= h1+ h2+h4+ h5+ h6无副励磁机h14= h1+ h2+ h4+ h6无主副励磁机h14= h1+ h2+ h621 发电机总高H H=h11 +h14尾水管标准形式表参数D1 h L B5 D4 h4 h6 L1 H5标准形式 1.0 2.6 4.5 2.72 1.35 1.35 0.675 1.82 1.22尾水管标准弯管段尺寸表参数αα 1 α 2 R6 R7 R8Z60.487 1.478 0.107 1.160 0.815 0.782DT-80基本资料表型号制造厂机械柜尺寸基础柜电气柜重量价格DT-80 杭州发电设备厂700*800*1300 1200*1500 440*800*2360 1200 7万油压装置基本尺寸表油压型号油罐长度油罐宽度总高油罐高油罐外径HYZ-1.6 2400 1700 3270 2370 φ1028 HYZ-4.0 2950 2000 4450 3050 φ1300附图调速器外形尺寸图油压装置简图a为悬式发电机，b为伞式发电机；。
