数据中心智慧机房技术解决方案
数据中心解决方案易事特智能机房方案
数据中心解决方案易事特智能机房方案数据中心解决方案易事特智能机房方案，是一种针对大规模数据中心应用的智能机房解决方案。
它充分准备了设备和运行环境，通过使用三层数据中心的结构来解决非功能性要求，即功能性、稳定性和可靠性。
该解决方案基于易事特的结合了多个技术，以满足数据中心运行的安全、可靠和可用性要求。
首先，机房解决方案易事特通过使用统一的分布式基础架构，以合理的方式将数据中心运行的资源归结到各自的子系统和模块，从而提高了资源利用率，提升了数据中心运行的稳定性和效率。
其次，该解决方案采用了数据中心可用性优化的技术，实现数据可用性的实时检测，并自动执行基于容错策略的故障计划，从而确保数据中心的可靠性。
同时，机房解决方案也采用了虚拟化技术，以提升资源利用率和节约企业的经营成本，使数据中心的可用性得到进一步提升。
同时，该解决方案还能够实现界面虚拟化，使用户可以轻松操作数据中心，从而提高用户的体验。
最后，易事特机房解决方案还采用了智能分析技术，能够实时监测整个数据中心的运行，发现发生故障的原因，自动实施故障处理过程，从而提高数据中心的服务质量。
总之。
智慧机房解决方案
智慧机房解决方案一、背景介绍随着信息技术的快速发展，机房作为数据中心的核心，承载着企业的重要数据和信息系统。
为了提高机房的运行效率、降低能耗、提升安全性和可靠性，智慧机房解决方案应运而生。
本文将详细介绍智慧机房解决方案的设计原则、主要功能模块以及实施步骤。
二、设计原则1. 安全性：智慧机房解决方案应具备严格的安全措施，包括物理安全和网络安全两方面。
物理安全方面，可采用门禁系统、视频监控系统、防火墙等设备，确保机房的安全。
网络安全方面，应配置入侵检测系统、防病毒系统等，防止网络攻击和数据泄露。
2. 可靠性：智慧机房解决方案应具备高可靠性，确保机房的持续稳定运行。
可采用冗余设计，如冗余电源、冗余网络设备等，以防单点故障导致机房停机。
同时，应配备UPS电源和发机电组，保证机房在停电情况下的正常运行。
3. 灵便性：智慧机房解决方案应具备灵便性，能够适应不同规模和需求的机房。
可根据实际情况进行模块化设计，方便后续的扩容和升级。
同时，应支持多种设备的接入，如服务器、网络设备、存储设备等。
4. 可管理性：智慧机房解决方案应具备简单易用的管理界面，方便运维人员进行监控和管理。
可采用远程管理技术，实现对机房设备的远程监控、配置和维护。
同时，应支持实时告警功能，及时通知运维人员发生的异常情况。
三、主要功能模块1. 环境监测：智慧机房解决方案应配备环境监测设备，实时监测机房的温度、湿度、气压等环境参数。
当环境参数超出预设范围时，系统会自动发出告警，提醒运维人员及时采取措施。
2. 电力管理：智慧机房解决方案应配备电力管理设备，实时监测机房的电力消耗和供应情况。
可通过电力管理系统对电力设备进行远程监控和管理，实现对电力的精细化管理，提高能耗效率。
3. 机柜管理：智慧机房解决方案应配备机柜管理设备，对机柜内的设备进行监控和管理。
可通过机柜管理系统实时了解设备的运行状态、温度、风扇转速等信息，以及设备的布局和连接情况。
4. 网络管理：智慧机房解决方案应配备网络管理设备，对机房的网络设备进行监控和管理。
智慧机房解决方案

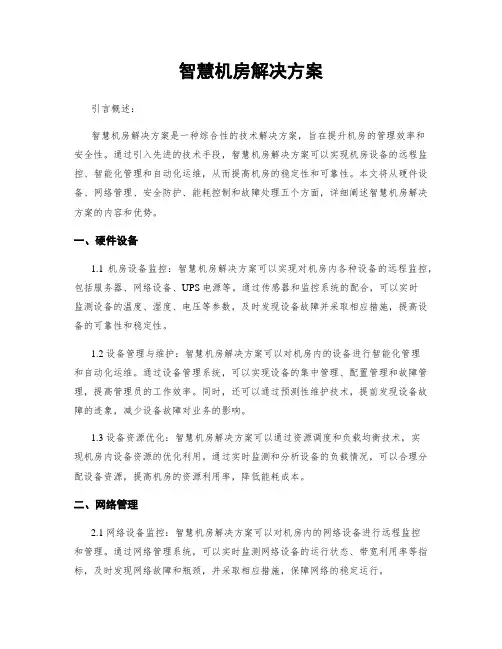

智慧机房解决方案引言概述：智慧机房解决方案是一种综合性的技术解决方案，旨在提升机房的管理效率和安全性。
通过引入先进的技术手段，智慧机房解决方案可以实现机房设备的远程监控、智能化管理和自动化运维，从而提高机房的稳定性和可靠性。
本文将从硬件设备、网络管理、安全防护、能耗控制和故障处理五个方面，详细阐述智慧机房解决方案的内容和优势。
一、硬件设备1.1 机房设备监控：智慧机房解决方案可以实现对机房内各种设备的远程监控，包括服务器、网络设备、UPS电源等。
通过传感器和监控系统的配合，可以实时监测设备的温度、湿度、电压等参数，及时发现设备故障并采取相应措施，提高设备的可靠性和稳定性。
1.2 设备管理与维护：智慧机房解决方案可以对机房内的设备进行智能化管理和自动化运维。
通过设备管理系统，可以实现设备的集中管理、配置管理和故障管理，提高管理员的工作效率。
同时，还可以通过预测性维护技术，提前发现设备故障的迹象，减少设备故障对业务的影响。
1.3 设备资源优化：智慧机房解决方案可以通过资源调度和负载均衡技术，实现机房内设备资源的优化利用。
通过实时监测和分析设备的负载情况，可以合理分配设备资源，提高机房的资源利用率，降低能耗成本。
二、网络管理2.1 网络设备监控：智慧机房解决方案可以对机房内的网络设备进行远程监控和管理。
通过网络管理系统，可以实时监测网络设备的运行状态、带宽利用率等指标，及时发现网络故障和瓶颈，并采取相应措施，保障网络的稳定运行。
2.2 网络安全管理：智慧机房解决方案可以提供全面的网络安全管理措施。
通过防火墙、入侵检测系统和安全审计系统的配合，可以实现对网络流量的监控和分析，及时发现和阻止网络攻击，保护机房内的数据安全。
2.3 网络优化与加速：智慧机房解决方案可以通过网络优化和加速技术，提高网络的传输速度和稳定性。
通过流量分析和优化算法，可以实现网络带宽的合理分配和优化，提高网络的性能和用户的体验。
三、安全防护3.1 机房环境监测：智慧机房解决方案可以实时监测机房内的环境参数，如温度、湿度、烟雾等。
智慧机房解决方案

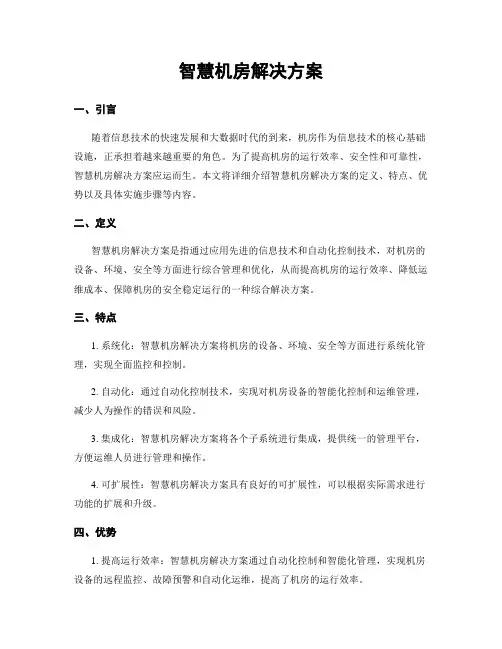

智慧机房解决方案一、引言随着信息技术的快速发展和大数据时代的到来，机房作为信息技术的核心基础设施，正承担着越来越重要的角色。
为了提高机房的运行效率、安全性和可靠性，智慧机房解决方案应运而生。
本文将详细介绍智慧机房解决方案的定义、特点、优势以及具体实施步骤等内容。
二、定义智慧机房解决方案是指通过应用先进的信息技术和自动化控制技术，对机房的设备、环境、安全等方面进行综合管理和优化，从而提高机房的运行效率、降低运维成本、保障机房的安全稳定运行的一种综合解决方案。
三、特点1. 系统化：智慧机房解决方案将机房的设备、环境、安全等方面进行系统化管理，实现全面监控和控制。
2. 自动化：通过自动化控制技术，实现对机房设备的智能化控制和运维管理，减少人为操作的错误和风险。
3. 集成化：智慧机房解决方案将各个子系统进行集成，提供统一的管理平台，方便运维人员进行管理和操作。
4. 可扩展性：智慧机房解决方案具有良好的可扩展性，可以根据实际需求进行功能的扩展和升级。
四、优势1. 提高运行效率：智慧机房解决方案通过自动化控制和智能化管理，实现机房设备的远程监控、故障预警和自动化运维，提高了机房的运行效率。
2. 降低运维成本：智慧机房解决方案可以减少人为操作的错误和风险，降低了运维成本，并提高了运维效率。
3. 提升安全性：智慧机房解决方案通过全面监控和实时预警，可以及时发现和处理机房设备的故障和安全隐患，提升了机房的安全性。
4. 增强可靠性：智慧机房解决方案通过智能化的设备管理和自动化的运维管理，提高了机房设备的可靠性，降低了故障率和停机时间。
五、实施步骤1. 需求分析：根据机房的实际需求，确定智慧机房解决方案的功能和特性。
2. 设计规划：根据需求分析的结果，进行智慧机房解决方案的设计规划，包括硬件设备的选型、系统架构的设计等。
3. 系统集成：根据设计规划，进行智慧机房解决方案的系统集成，包括设备的安装、配置和调试等。
4. 系统测试：对集成完成的智慧机房解决方案进行系统测试，包括功能测试、性能测试、可靠性测试等。
智慧机房解决方案

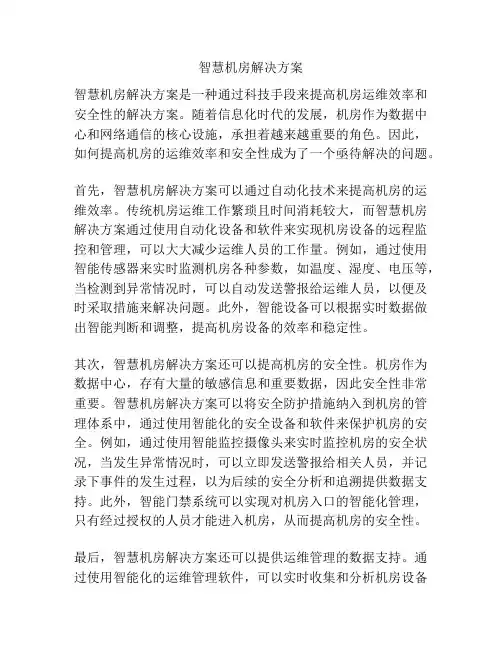

智慧机房解决方案智慧机房解决方案是一种通过科技手段来提高机房运维效率和安全性的解决方案。
随着信息化时代的发展，机房作为数据中心和网络通信的核心设施，承担着越来越重要的角色。
因此，如何提高机房的运维效率和安全性成为了一个亟待解决的问题。
首先，智慧机房解决方案可以通过自动化技术来提高机房的运维效率。
传统机房运维工作繁琐且时间消耗较大，而智慧机房解决方案通过使用自动化设备和软件来实现机房设备的远程监控和管理，可以大大减少运维人员的工作量。
例如，通过使用智能传感器来实时监测机房各种参数，如温度、湿度、电压等，当检测到异常情况时，可以自动发送警报给运维人员，以便及时采取措施来解决问题。
此外，智能设备可以根据实时数据做出智能判断和调整，提高机房设备的效率和稳定性。
其次，智慧机房解决方案还可以提高机房的安全性。
机房作为数据中心，存有大量的敏感信息和重要数据，因此安全性非常重要。
智慧机房解决方案可以将安全防护措施纳入到机房的管理体系中，通过使用智能化的安全设备和软件来保护机房的安全。
例如，通过使用智能监控摄像头来实时监控机房的安全状况，当发生异常情况时，可以立即发送警报给相关人员，并记录下事件的发生过程，以为后续的安全分析和追溯提供数据支持。
此外，智能门禁系统可以实现对机房入口的智能化管理，只有经过授权的人员才能进入机房，从而提高机房的安全性。
最后，智慧机房解决方案还可以提供运维管理的数据支持。
通过使用智能化的运维管理软件，可以实时收集和分析机房设备的运行数据，生成各种运维报告和分析图表，为运维人员提供决策支持。
例如，可以根据设备的使用情况和运行状态，制定合理的维护计划；可以根据设备的能耗和负载情况，优化机房的能源消耗，提高运维的效率。
此外，智慧机房解决方案还可以实现机房设备的整体管理和综合协调，提高运维工作的协同性和高效性。
综上所述，智慧机房解决方案是一种基于科技手段来提高机房运维效率和安全性的解决方案。
通过自动化技术、智能化设备和软件的应用，可以提高机房设备的运行效率和稳定性，提高机房的安全性，并为运维人员提供数据支持，从而提高机房的整体管理水平。
智慧机房解决方案
智慧机房解决方案引言概述：智慧机房解决方案是指利用先进的技术手段，对机房进行智能化管理和优化，以提高机房的运行效率、降低能耗、保障数据安全等方面的需求。
本文将从机房智能化管理、能耗优化、数据安全保障和故障预防四个方面，详细介绍智慧机房解决方案的相关内容。
一、机房智能化管理：1.1 自动化监控系统：通过安装传感器和监控设备，实时监测机房的温度、湿度、电力消耗等参数，并将数据传输至中央控制系统，实现对机房设备的全面监控和远程管理。
1.2 智能机柜管理：采用智能机柜管理系统，可以实现对机柜内设备的远程监控、故障诊断和智能调度，提高机柜资源的利用率和运维效率。
1.3 机房资源调度：通过智能化的资源调度算法，对机房的服务器、存储设备等进行动态调度和负载均衡，提高机房资源的利用率和运行效率。
二、能耗优化：2.1 节能设备应用：引入节能设备，如高效空调、低功耗服务器等，减少能源的消耗，降低机房的能耗成本。
2.2 精细化能耗监测：通过安装智能电表和能耗监测系统，实时监测机房的能耗状况，并进行能耗分析和优化，提高能源利用效率。
2.3 功率因数优化：通过引入功率因数校正设备，提高机房的功率因数，减少无效功率的损耗，降低机房的能耗。
三、数据安全保障：3.1 防火墙和入侵检测系统：通过设置防火墙和入侵检测系统，对机房的网络进行实时监测和防护，保障数据的安全和机房的稳定运行。
3.2 数据备份和恢复：建立完善的数据备份和恢复机制，定期对机房的数据进行备份，并能够在发生故障时快速恢复数据，确保数据的安全性和可靠性。
3.3 安全准入控制：通过身份认证、访问控制等技术手段，限制非授权人员对机房的访问，保障机房的安全性和数据的机密性。
四、故障预防：4.1 设备健康监测：通过安装设备健康监测系统，实时监测机房设备的工作状态和健康状况，提前发现并解决设备故障，避免故障对机房的影响。
4.2 预防性维护：定期对机房的设备进行维护和保养，及时更换老化设备和部件，避免设备故障对机房的影响。
智慧机房解决方案
智慧机房解决方案引言概述：智慧机房解决方案是一种综合性的解决方案，旨在提高机房的管理效率和运行稳定性。
通过引入先进的技术和智能化设备，智慧机房解决方案能够实现对机房设备的监控、管理和维护，提供更高效、更可靠的机房运行环境。
一、智能监控系统1.1 温湿度监控智慧机房解决方案中的智能监控系统能够实时监测机房的温度和湿度。
通过传感器的安装和数据的采集，系统能够及时发现机房内的温湿度异常，并自动发出警报，以避免设备过热或湿度过高导致的故障。
1.2 电力监控智慧机房解决方案还包括电力监控系统，可以实时监测机房的电力供应情况。
通过监测电压、电流和功率等参数，系统可以及时发现电力异常，并提供相应的解决方案。
例如，当电力供应不稳定时，系统可以自动切换到备用电源，确保机房设备的正常运行。
1.3 安全监控智慧机房解决方案中的安全监控系统可以监测机房的安全状态。
通过安装监控摄像头和入侵检测设备，系统可以实时监控机房内外的安全情况，并发出警报。
同时，系统还可以记录和存储监控数据，便于事后的安全分析和调查。
二、智能管理系统2.1 设备管理智慧机房解决方案中的智能管理系统可以实现对机房设备的集中管理。
通过设备管理平台，管理员可以对机房设备进行远程监控和维护。
系统可以自动收集设备的运行数据，并提供设备健康状态的实时报告，帮助管理员及时发现和解决潜在的故障。
2.2 资源管理智慧机房解决方案还包括资源管理系统，可以实现对机房资源的智能调度和管理。
通过资源管理平台，管理员可以对机房中的服务器、存储设备等资源进行统一调度和分配，提高资源利用率和运行效率。
系统还可以根据实时的负载情况进行资源的动态调整，确保机房的平稳运行。
2.3 工单管理智慧机房解决方案中的工单管理系统可以帮助管理员更好地组织和管理机房的维护工作。
系统可以自动接收和分配工单，提醒管理员及时处理。
管理员可以通过工单管理平台查看工单的进度和处理情况，方便跟踪和统计工作量。
智慧机房解决方案
智慧机房解决方案智慧机房解决方案是一种基于先进技术和创新理念的综合解决方案，旨在提高机房的管理效率、降低运营成本、提升安全性和可靠性。
本文将详细介绍智慧机房解决方案的主要内容和优势。
一、智慧机房解决方案的主要内容1. 环境监测系统：通过安装温湿度传感器、烟雾传感器、漏水传感器等设备，实时监测机房的环境参数，当参数超出设定范围时，系统会自动发出警报，提醒管理员及时采取措施。
2. 电力管理系统：通过安装电能计量仪、电力监控仪等设备，实时监测机房的电力消耗情况，帮助管理员合理规划用电，提高能源利用效率。
3. 机房安全监控系统：通过安装摄像头、门禁系统等设备，实时监控机房的安全状况，防止未经授权的人员进入机房，确保机房的安全性。
4. 机房设备管理系统：通过安装设备监控传感器、设备管理软件等设备，实时监测机房内各种设备的运行状态，及时发现故障并进行维修，提高设备的可靠性和稳定性。
5. 机房机柜管理系统：通过安装智能机柜、机柜管理软件等设备，实时监测机柜内设备的运行状态和温度，提供机柜的远程管理功能，方便管理员进行设备的管理和维护。
二、智慧机房解决方案的优势1. 提高管理效率：智慧机房解决方案通过实时监测和远程管理的功能，能够帮助管理员及时发现和解决问题，提高机房的管理效率。
2. 降低运营成本：智慧机房解决方案通过合理规划用电和设备维护，能够降低机房的运营成本，提高资源利用效率。
3. 提升安全性：智慧机房解决方案通过安装安全监控系统和门禁系统等设备，能够实时监测机房的安全状况，防止未经授权的人员进入机房，提升机房的安全性。
4. 增强可靠性：智慧机房解决方案通过设备监控和维修管理的功能，能够及时发现设备故障并进行维修，提高设备的可靠性和稳定性。
5. 提供远程管理功能：智慧机房解决方案通过远程管理的功能，能够实现对机房设备的远程监控和管理，方便管理员进行设备的管理和维护。
总结：智慧机房解决方案是一种综合解决方案，通过环境监测、电力管理、安全监控、设备管理和机柜管理等功能，提高机房的管理效率、降低运营成本、提升安全性和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
用户 权限
实时数据
数据抽 取
数据转 换
数据处理与存储
数据仓库
数据模 型
备份与恢复
机架式 服务器
配电系统
关键电源
动环系统
冷水机组
精密空调
智能配电管理系统客户需求
--数据中心高可靠性要求，如果保证配电监控系统整体架构的安全性？ --数据中心密集的配电设备，如何进行有效管理？ --数据中心为高耗能行业，运行成本压力大，如何实现精细化管理？ --数据中心配电一次系统复杂，如何能迅速处理故障，并恢复正常运行?
G
G
G
G
10kV
应急母线
应急母联
应急母线
10kV母线 400V母线
母联
T1#变压器
T2#变压器
母联
10kV母线 400V母线
10kV
故障预案
一个典型故障场景逻辑过程 -- 一路10kV市电失压
第二步：延时一段时间，断开失压10kV市电进线开关
G
G
G
G
10kV
应急母线
应急母联
应急母线
10kV母线 400V母线
精密配电柜
电、水能耗量、环 控系统
制冷机组、精密空 调
能源管理的数据一致性
数据中心整体系统架构
门户 展示
模块 配置
第三方接口
数据 共享
运行 日志
界面 定制
门户 展示
智能配电监控模块
动环监控模块
制冷系统监控模块
数据 服务器
数据安全 机制
WEB架构 设计
事件 管理
组态 监控
报表 系统
历史数据 分析
系统 自诊断
实现电源自动控制
预案关键在于对故障场景的设计和控制策略的实现 反措预案按照电力系统要求，自投不自复。 反措预案不可能应对所有故障，在这种条件下，服务器的供电就依赖于UPS和后备柴油发 电机组。
2.故障预案
基于传统电力备自投装置无法满足数据中心相对复杂备自投功能的需求，配置冗 余控制系统完成下列功能：
--备自投功能 --在10kV系统出现故障时，如市电失电、保护跳闸、开关拒动、变压器故障等， 预先故障预案，控制系统通过逻辑判断，完成预案设定的10kV系统运行方式自动 投切。
故障预案
传统10kV备自投 - 两进线+母联
数据中心增加了两路应急电源，四进线+母联，传统备自投已无法满足
G
G
G
G
10kV
2020
数据中心智慧机房技术 解决方案
目录
› 技术方案介绍
› 数据中智能配电管理系统 › 数据中心动环监控系统 › 数据中心冷冻水控制系统
› 问题与交流
数据中心的多个系统
关键电源 配电系统 机架式服务器 能源监测与维护 制冷系统 安防及门禁控制 楼宇控制
市电&发电机组
配电、接地防雷、 UPS机组&配电柜
应急母线
应急母联
应急母线
10kV母线 400V母线
母联
T1#变压器
T2#变压器
母联
10kV母线 400V母线
10kV
故障预案
四进线+母联逻辑关系
序号
场景
1#市电进线 1#应急进线
1 1#市电正常、2#市电正常
C
O
2 1#市电失电、2#市电正常
O
O
3 1#市电正常、2#市电失电
C
O
4 市电失电、1#、2#应急电源正
应急母线
10kV母线 400V母线
母联 FTC
T1#变压器
T2#变压器
母联
10kV母线 400V母线
10kV
故障预案
一个典型场景的逻辑过程 -- 一路10kV市电失压，10kV母联拒动
第五步：后台报警，提醒操作人员断开400V失压母线进线开关。
G
G
G
G
10kV
应急母线
应急母联
应急母线
10kV母线 400V母线
G
G
G
G
10kV
应急母线
应急母联
应急母线
10kV母线 400V母线
母联
T1#变压器
T2#变压器
母联
10kV母线 400V母线
10kV
故障预案
一个典型故障场景逻辑过程 -- 一路10kV市电失压，10kV母联拒动
第四步：闭上10kV母联开关，此时10kV母联开关拒合。
G
G
G
G
10kV
应急母线
应急母联
故障预案
一个典型故障场景逻辑过程 -- 一路10kV市电失压
第四步：合上10kV母联开关
G
G
G
G
10kV
应急母线
应急母联
应急母线
10kV母线 400V母线
母联
T1#变压器
T2#变压器
母联
10kV母线 400V母线
10kV
故障预案
一个典型故障场景逻辑过程 -- 一路10kV市电失压
第五步：逐一合上失压母线10kV出线开关，恢复失压母线所有馈线供电
母联
FTC
T1#变压器
T2#变压器
母联
10kV母线 400V母线
10kV
故障预案
一个典型场景的逻辑过程 -- 一路10kV市电失压，10kV母联拒动
第六步：后台报警，提醒运行人员合上400V母联开关，恢复400V供电
G
G
G
10kV
应急母线
应急母联
应急母线
10kV母线 400V母线
母联 FTC
T1#变压器
O
C
常
5 市电失电、1#应急电源正常、
O
C
2#应急电源失电
母联 O C C O C
2#市电进线 2#应急进线
C
O
C
O
O
O
O
C
O
O
6 市电失电、1#应急电源失电、
O
O
C
O
C
2#应急电源正常
故障预案
一个典型故障场景逻辑过程 -- 一路10kV市电失压
第一步：1#市电进线侧电压和对应母线电压明显下降，电流趋于零，且开关处于合闸状态
母联
T1#变压器
T2#变压器
母联
10kV母线 400V母线
10kV
故障预案
一个典型故障场景逻辑过程 -- 一路10kV市电失压
第三步：逐一断开失压母线段的10kV馈线开关
G
G
G
G
10kV
应急母线
应急母联
应急母线
10kV母线 400V母线
母联
T1#变压器
T2#变压器
母联
10kV母线 400V母线
10kV
T2#变压器
母联
10kV母线 400V母线
10kV
3.设备管理
设备管理为定制化需求，不同用户对设备管理的方式不同。 --设备电子地图管理； --设备台账管理； --设备运行管理； --设备维修管理； --设备事故管理。
评估服务器资源投入
机房外 机房内
400V母线 UPS UPS
1. 冗余架构设计、2.故障预案、 3.配电设备管理、 4. 能源管理、5.数据采集
1. 系统冗余架构设计
通讯设备的支持
选用PMAC3200系列通讯管理机，采用嵌入式平台，选用32位POWERPC内核。 --冗余切换时间小于10mS。 --嵌入式操作平台，VxWorks系统，支持在线升级。 --网络接口：两路高速10M/100M独立以太网接口。 --串行接口：4/8/16路RS232/RS485/RS422串口。 --规约：IEC60875-5-101/103/104、DNP3.0、MODBUS-RTU、MODBUS-TCP、 SPABUS、SC1801、CDT等，支持特殊规约开发。
