高考物理稳恒电流技巧(很有用)及练习题及解析一、稳恒电流专项训练1．材料的电阻随磁场的增强而增大的现象称为磁阻效应，利用这种效应可以测量磁感应强度．如图所示为某磁敏电阻在室温下的电阻—磁感应强度特性曲线，其中R B、R0分别表示有、无磁场时磁敏电阻的阻值．为了测量磁感应强度B，需先测量磁敏电阻处于磁场中的电阻值R B.请按要求完成下列实验．(1)设计一个可以测量磁场中该磁敏电阻阻值的电路，并在图中的虚线框内画出实验电路原理图(磁敏电阻及所处磁场已给出，待测磁场磁感应强度大小约为0.6～1.0 T，不考虑磁场对电路其他部分的影响)．要求误差较小．提供的器材如下：A．磁敏电阻，无磁场时阻值R0＝150 ΩB．滑动变阻器R，总电阻约为20 ΩC．电流表A，量程2.5 mA，内阻约30 ΩD．电压表V，量程3 V，内阻约3 kΩE．直流电源E，电动势3 V，内阻不计F．开关S，导线若干(2)正确接线后，将磁敏电阻置入待测磁场中，测量数据如下表：123456U(V)0.000.450.91 1.50 1.79 2.71I(mA)0.000.300.60 1.00 1.20 1.80根据上表可求出磁敏电阻的测量值R B＝______Ω.结合题图可知待测磁场的磁感应强度B＝______T.(3)试结合题图简要回答，磁感应强度B在0～0.2 T和0.4～1.0 T范围内磁敏电阻阻值的变化规律有何不同？________________________________________________________________________.(4)某同学在查阅相关资料时看到了图所示的磁敏电阻在一定温度下的电阻—磁感应强度特性曲线(关于纵轴对称)，由图线可以得到什么结论？___________________________________________________________________________.【答案】（1）见解析图（2）1500；0.90（3）在0～0.2T 范围内，磁敏电阻的阻值随磁感应强度非线性变化（或不均匀变化）；在2．环保汽车将为2008年奥运会场馆服务．某辆以蓄电池为驱动能源的环保汽车，总质量3310kg m =⨯．当它在水平路面上以v =36km/h 的速度匀速行驶时，驱动电机的输入电流I =50A ，电压U =300V ．在此行驶状态下 （1）求驱动电机的输入功率P 电；（2）若驱动电机能够将输入功率的90%转化为用于牵引汽车前进的机械功率P 机，求汽车所受阻力与车重的比值（g 取10m/s 2）；（3）设想改用太阳能电池给该车供电，其他条件不变，求所需的太阳能电池板的最小面积．结合计算结果，简述你对该设想的思考．已知太阳辐射的总功率260410W P =⨯，太阳到地球的距离，太阳光传播到达地面的过程中大约有30%的能量损耗，该车所用太阳能电池的能量转化效率约为15%．【答案】（1）31.510W P =⨯电（2）/0.045f mg = （3）2101m S = 【解析】试题分析：⑴31.510W P IU 电==⨯⑵0.9P P Fv fv 电机===0.9/f P v =电/0.045f mg =⑶当太阳光垂直电磁板入射式，所需板面积最小，设其为S ，距太阳中心为r 的球面面积204πS r =若没有能量的损耗，太阳能电池板接受到的太阳能功率为P '，则00P S P S '= 设太阳能电池板实际接收到的太阳能功率为P ， 所以()130%P P =-'由于15%P P =电，所以电池板的最小面积()00130%P SP S =- 220004π101?m 0.70.150.7r P PS S P P ===⨯电考点：考查非纯电阻电路、电功率的计算点评：本题难度中等，对于非纯电阻电路欧姆定律不再适用，但消耗电功率依然是UI 的乘积，求解第3问时从能量守恒定律考虑问题是关键，注意太阳的发射功率以球面向外释放3．如图所示的电路中，R 1＝4Ω，R 2＝2Ω，滑动变阻器R 3上标有“10Ω，2A”的字样，理想电压表的量程有0～3V 和0～15V 两挡，理想电流表的量程有0～0.6A 和0～3A 两挡．闭合开关S ，将滑片P 从最左端向右移动到某位置时，电压表、电流表示数分别为2V 和0.5A ；继续向右移动滑片P 至另一位置，电压表指针指在满偏的13，电流表指针也指在满偏的13．求电源电动势与内阻的大小．（保留两位有效数字）【答案】7.0V ，2.0Ω． 【解析】 【分析】根据滑动变阻器的移动可知电流及电压的变化，是可判断所选量程，从而求出电流表的示数；由闭合电路欧姆定律可得出电动势与内阻的两个表达式，联立即可求得电源的电动势． 【详解】滑片P 向右移动的过程中，电流表示数在减小，电压表示数在增大，由此可以确定电流表量程选取的是0～0.6 A ，电压表量程选取的是0～15 V ，所以第二次电流表的示数为13×0.6 A ＝0.2 A ，电压表的示数为13×15 V ＝5 V 当电流表示数为0.5A 时，R 1两端的电压为U 1＝I 1R 1＝0.5×4 V ＝2 V回路的总电流为I 总＝I 1+12U R ＝0.5+22A ＝1.5 A由闭合电路欧姆定律得E ＝I 总r+U 1+U 3， 即E ＝1.5r+2+2①当电流表示数为0.2 A 时，R 1两端的电压为U 1′＝I 1′R 1＝0.2×4V ＝0.8 V回路的总电流为I 总′＝I 1′+12U R ＝0.2+0.82A ＝0.6A 由闭合电路欧姆定律得E ＝I 总′r+U 1′+U 3′， 即E ＝0.6r+0.8+5②联立①②解得E ＝7.0 V ，r ＝2.0Ω 【点睛】本题考查闭合电路的欧姆定律，但解题时要注意先会分析电流及电压的变化，从而根据题间明确所选电表的量程．4．如图所示的电路中，电炉电阻R＝10Ω，电动机线圈的电阻r＝1Ω，电路两端电压U＝100V，电流表的示数为30A，问：(1)通过电动机的电流为多少？(2)通电一分钟，电动机做的有用功为多少？【答案】(1)I2＝20A (2)W＝9.6×104J【解析】【详解】根据欧姆定律，通过电炉的电流强度为：11001010UI A AR===根据并联电路中的干路电流和支路电流的关系，则通过电动机的电流强度为：I2＝I－I1＝20 A.电动机的总功率为P＝UI2＝100×20 W＝2×103W.因发热而损耗的功率为P′＝I22r＝400 W.电动机的有用功率(机械功率)为P″＝P－P′＝1.6×103W，电动机通电1 min做的有用功为W＝P″t＝1.6×103×60 J＝9.6×104J.【点睛】题图中的两个支路分别为纯电阻电路(电炉)和非纯电阻电路(电动机)．在纯电阻电路中可运用欧姆定律I＝U/R直接求出电流强度，而非纯电阻电路中的电流强度只能运用干路和支路中电流强度的关系求出．在非纯电阻电路中，电功大于电热，两者的差值才是有用功．5．如图所示，已知R3＝3Ω，理想电压表读数为3v，理想电流表读数为2A，某时刻由于电路中R3发生断路，电流表的读数2．5A，R1上的电压为5v，求：（1）R1大小、R3发生断路前R2上的电压、及R2阻值各是多少？（R3发生断路时R2上没有电流）（2）电源电动势E和内电阻r各是多少？【答案】（1）1V 1Ω（2）10 V ；2Ω【解析】试题分析：（1）R3断开时电表读数分别变为5v和2．5A 可知R1=2欧R3断开前R1上电压U1=R1I=4VU1= U2 + U3所以 U2=1VU2：U3 = R2：R3 =1:3R2=1Ω（2）R3断开前总电流I1=3AE = U1 + I1rR3断开后总电流I2=2．5AE = U2 + I2r联解方程E= 10 V r=2Ω考点：闭合电路的欧姆定律【名师点睛】6．如图所示，竖直放置的两根足够长的光滑金属导轨相距为L，导轨的两端分别与电源（串有一滑动变阻器 R）、定值电阻、电容器（原来不带电）和开关K相连．整个空间充满了垂直于导轨平面向外的匀强磁场，其磁感应强度的大小为B．一质量为m，电阻不计的金属棒 ab 横跨在导轨上．已知电源电动势为E，内阻为r，电容器的电容为C，定值电阻的阻值为R0，不计导轨的电阻．（1）当K接1时，金属棒 ab 在磁场中恰好保持静止，则滑动变阻器接入电路的阻值 R 为多大？（2）当 K 接 2 后，金属棒 ab 从静止开始下落，下落距离 s 时达到稳定速度，则此稳定速度的大小为多大？下落 s 的过程中所需的时间为多少？（3） ab 达到稳定速度后，将开关 K 突然接到3，试通过推导，说明 ab 作何种性质的运动？求 ab 再下落距离 s 时，电容器储存的电能是多少？（设电容器不漏电，此时电容器没有被击穿）【答案】（1）EBLrmg-（2）442222B L s m gRmgR B L+（3）匀加速直线运动2222mgsCB Lm cB L+【解析】【详解】（1）金属棒ab在磁场中恰好保持静止，由BIL=mgEI R r=+ 得 EBLR r mg=- （2）由 220B L vmg R =得 022mgR v B L =由动量定理，得mgt BILt mv -= 其中0BLsq It R ==得4422220B L s m gR t mgR B L +=（3）K 接3后的充电电流q C U CBL v v I CBL CBLa t t t t∆∆∆∆=====∆∆∆∆ mg-BIL=ma 得22mga m CB L =+=常数所以ab 棒的运动性质是“匀加速直线运动”，电流是恒定的． v 22-v 2=2as根据能量转化与守恒得 22211()22E mgs mv mv ∆=--解得：2222mgsCB L E m cB L ∆=+【点睛】本题是电磁感应与电路、力学知识的综合，关键要会推导加速度的表达式，通过分析棒的受力情况，确定其运动情况．7．如图a 所示，处于匀强磁场中的两根足够长、电阻不计的光滑平行金属导轨相距L ＝1m ，导轨平面与水平面成θ＝370角，下端连接阻值为R ＝0.4Ω的电阻．匀强磁场方向垂直于导轨平面向上，磁感应强度为B ＝0.4T ，质量m ＝0.2Kg 、电阻R ＝0.4Ω的金属杆放在两导轨上，杆与导轨垂直且保持良好接触，金属导轨之间连接一理想电压表．现用一外力F 沿水平方向拉杆，使之由静止沿导轨开始下滑，电压表示数U 随时间t 变化关系如图b 所示．取g ＝10m/s 2，sin370＝0.6，cos370＝0.8求：⑴金属杆在第5s 末的运动速率； ⑵第5s 末外力F 的功率； 【答案】(1)1m/s (2)-0.8W 【解析】 【分析】金属杆沿金属导轨方向在三个力作用下运动，一是杆的重力在沿导轨向下方向的分力G 1，二是拉力F 在沿导轨向下方向的分力F 1，三是沿导轨向上方向的安培力，金属杆在这几个力的作用下，向下做加速运动． 【详解】(1)如下图所示，F 1是F 的分力，G 1是杆的重力的分力，沿导轨向上方向的安培力未画出，由题设条件知，电压表示数U 随时间t 均匀增加，说明金属杆做的是匀加速运动，由b 图可得金属杆在第5s 末的电压是0.2V ，设此时杆的运动速率为v ，电压为U ，电流I ，由电磁感应定律和欧姆定律有E BLv =因电路中只有两个相同电阻，有1122U E BLv == 解得1v =m/s故金属杆在第5s 末的运动速率是1m/s(2) 金属杆做的是匀加速运动，设加速度为a ，此时杆受的安培力为f ，有va t==0.2m/s 2220.22B L vf BTL R===N1G mg =sin θ=1.2N由牛顿第二定律得11G f F ma --= 110.8F G f ma =--=N由功率公式得10.8P F v ==W因1F 的方向与棒的运动方向相反，故在第5s 末外力F 的功率是--0.8W ． 【点睛】由电阻的电压变化情况来分析金属棒的运动情况．8．如图所示电路中，R 1=6 Ω，R 2=12 Ω，R 3=3 Ω，C =30 μF ，当开关S 断开，电路稳定时，电源总功率为4 W ，当开关S 闭合，电路稳定时，电源总功率为8 W ，求：(1)电源的电动势E 和内电阻r ；(2)在S 断开和闭合时，电容器所带的电荷量各是多少？ 【答案】（1）8V ,1Ω （2）1.8×10﹣4C ,0 C 【解析】 【详解】 （1）S 断开时有： E=I 1（R 2+R 3）+I 1r…① P 1=EI 1…②S 闭合时有：E=I 2（R 3+1212R R R R ）+I 2r…③ P 2=EI 2…④由①②③④可得：E=8V ；I 1=0.5A ；r=1Ω；I 2=1A （3）S 断开时有：U=I 1R 2得：Q 1=CU=30×10-6×0.5×12C=1.8×10-4C S 闭合，电容器两端的电势差为零，则有：Q 2=09．电动自行车是目前一种较为时尚的代步工具，某厂生产的一种电动自行车，设计质量（包括人）为m ＝90kg ，动力电源选用能量存储量为“36V 、15Ah”（即输出电压恒为36V ，工作电流与工作时间的乘积为15Ah ）的蓄电池（不计内阻），所用电源的额定输出功率P电＝180W ，由于电动机发热造成的损耗（其他损耗不计），自行车的效率为η＝80%，如果自行车在平直公路上行驶时所受阻力跟行驶速率和自行车对地面的压力的乘积成正比，即F f ＝kmgv ，其中g 取10m/s 2，k ＝5.0×10﹣3s•m ﹣1．求：（1）该自行车保持额定功率行驶的最长时间和自行车电动机的内阻； （2）自行车在平直的公路上能达到的最大速度；（3）有人设想改用太阳能电池给该车供电，其他条件不变，已知太阳辐射的总功率P 0＝4×1026W ，太阳到地球的距离r ＝1.5×1011m ，太阳光传播到达地面的过程中大约有30%的能量损耗，该车所用太阳能电池的能量转化效率约为15%．则此设想所需的太阳能电池板的【答案】（1）2h ， 1.44Ω。
高考物理最新电磁学知识点之稳恒电流专项训练解析含答案
高考物理最新电磁学知识点之稳恒电流专项训练解析含答案一、选择题1．在如图所示的电路中，电源的负极接地，其电动势为E、内电阻为r，R1、R2为定值电阻，R3为滑动变阻器，r < R1，C为电容器，电流表、电压表为理想电流表和理想电压表．在滑动变阻器滑动头P自a端向b端滑动的过程中，下列说法中正确的是（）A．电压表示数变小，电流表示数变小B．电容器C所带电荷量增多C．电源的输出功率增大，效率降低D．a点的电势升高2．如图是某品牌手机电池的铭牌，根据你所学的物理知识进行判断，下列说法正确的是A．“3000mAh”表示该电池储存的电能最多10800JB．“11.55Wh”表示该电池储存的电能最多为41580JC．一个标注为“3V，4000F”的超级电容器容纳的电荷量肯定比该电池能释放的电荷量多D．用匹配的充电器给电池充电，若把电池从电量为10%充电到40%花了30分钟，则充电器消耗的平均电功率为6.93W3．如今电动动力平衡车非常受年轻人的喜爱，已慢慢成为街头的一种时尚，如图所示为某款电动平衡车的部分参数，则该电动平衡车（）电池容量：5000mAh充电器输出：直流24V/1000mA续航里程：40km额定功率：40W行驶速度：20km/h≤工作电压：24VA．电池从完全没电到充满电所需的时间约为8.3hB．电池最多能储存的电能为54.3210J⨯C．骑行时的工作电流为1AD．充满电后能工作5h4．如图所示，直线A为电源的路端电压与总电流关系的伏安图线，直线B为电阻R两端电压与通过该电阻流关系的伏安图线，用该电源和该电阻组成闭合电路，电源的输出功率和效率分别是（）A．2W，66.7%B．2W，33.3%C．4W，33.3%D．4W，66.7%5．如图是某款能一件自动上水的全自动智能电热壶，当壶内水位过低时能自动加满水，加热之后的水，时间长了冷却，机器又可以自动加热到设定温度。
某同学为了研究其工作原理，经进一步查阅厂家相关技术说明了解到：“一键加水”是由一水泵（电动机）和传感器来实现的，单独对这一部分进行测试时发现，当其两端所加电压110VU=时，电动机带不动负载，因此不转动，此时通过它的电流12AI=；当其两端所加电压236VU=时（通过变压器实现），电动机能带动负载正常运转，这时电流21AI=，则下列说法正确的是（）A．这种电热壶工作时加热部分的电阻值约为5ΩB．正常工作时，其输出的机械功率为31WC．正常工作时，其电动机内阻两端电压为32VD．使用一天该水壶消耗的电能为36KWh6．某同学利用一块表头和三个定值电阻设计了如图所示的电表，该电表有1、2两个量程．关于该电表，下列说法中正确的是A．测电压时，量程1一定小于量程2，与R1、R2和R3的阻值无关B．测电流时，量程1一定大于量程2，与R1、R2和R3的阻值无关C．测电压时，量程1与量程2间的大小关系与R1、R2和R3的阻值有关D．测电流时，量程1与量程2间的大小关系与R1、R2和R3的阻值有关7．如图所示，电源电动势E=30V，内阻r=1Ω，直流电动机线圈电阻R M=1Ω，定值电阻R=9Ω。
高考物理稳恒电流技巧和方法完整版及练习题及解析

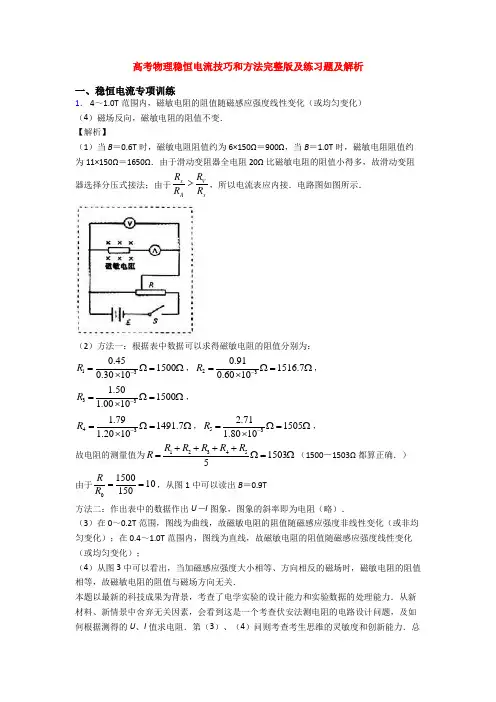

高考物理稳恒电流技巧和方法完整版及练习题及解析一、稳恒电流专项训练1． 4～1.0T 范围内，磁敏电阻的阻值随磁感应强度线性变化（或均匀变化） （4）磁场反向，磁敏电阻的阻值不变． 【解析】（1）当B ＝0.6T 时，磁敏电阻阻值约为6×150Ω＝900Ω，当B ＝1.0T 时，磁敏电阻阻值约为11×150Ω＝1650Ω．由于滑动变阻器全电阻20Ω比磁敏电阻的阻值小得多，故滑动变阻器选择分压式接法；由于xVA xR R R R >，所以电流表应内接．电路图如图所示．（2）方法一：根据表中数据可以求得磁敏电阻的阻值分别为：130.4515000.3010R -=Ω=Ω⨯，230.911516.70.6010R -=Ω=Ω⨯，331.5015001.0010R -=Ω=Ω⨯，431.791491.71.2010R -=Ω=Ω⨯，532.7115051.8010R -=Ω=Ω⨯， 故电阻的测量值为1234515035R R R R R R ++++=Ω=Ω（1500－1503Ω都算正确．） 由于0150010150R R ==，从图1中可以读出B ＝0.9T 方法二：作出表中的数据作出U －I 图象，图象的斜率即为电阻（略）．（3）在0～0.2T 范围，图线为曲线，故磁敏电阻的阻值随磁感应强度非线性变化（或非均匀变化）；在0.4～1.0T 范围内，图线为直线，故磁敏电阻的阻值随磁感应强度线性变化（或均匀变化）；（4）从图3中可以看出，当加磁感应强度大小相等、方向相反的磁场时，磁敏电阻的阻值相等，故磁敏电阻的阻值与磁场方向无关．本题以最新的科技成果为背景，考查了电学实验的设计能力和实验数据的处理能力．从新材料、新情景中舍弃无关因素，会看到这是一个考查伏安法测电阻的电路设计问题，及如何根据测得的U 、I 值求电阻．第（3）、（4）问则考查考生思维的灵敏度和创新能力．总之本题是一道以能力立意为主，充分体现新课程标准的三维目标，考查学生的创新能力、获取新知识的能力、建模能力的一道好题．2．为了测量一个阻值较大的末知电阻，某同学使用了干电池（1.5V ），毫安表（1mA ），电阻箱（0～9999W ），电键，导线等器材．该同学设计的实验电路如图甲所示，实验时，将电阻箱阻值置于最大，断开2K ，闭合1K ，减小电阻箱的阻值，使电流表的示数为1I ＝1.00mA ，记录电流强度值；然后保持电阻箱阻值不变，断开1K ，闭合2K ，此时电流表示数为1I ＝0.80mA ，记录电流强度值．由此可得被测电阻的阻值为____W ．经分析，该同学认为上述方案中电源电动势的值可能与标称值不一致，因此会造成误差．为避免电源对实验结果的影响，又设计了如图乙所示的实验电路，实验过程如下： 断开1K ，闭合2K ，此时电流表指针处于某一位置，记录相应的电流值，其大小为I ；断开2K ，闭合1K ，调节电阻箱的阻值，使电流表的示数为___ ，记录此时电阻箱的阻值，其大小为0R ．由此可测出x R ＝ ．【答案】0375,,I R 【解析】解：方案一中根据闭合电路欧姆定律，有E=I 1（r+R 1+R 2） （其中r 为电源内阻，R 1为电阻箱电阻，R 2为电流表内阻） E=I 2（r+R 1+R 2+R ） 由以上两式可解得 R=375Ω方案二是利用电阻箱等效替代电阻R 0，故电流表读数不变，为I ，电阻箱的阻值为R 0． 故答案为375，I ，R 0．【点评】本题关键是根据闭合电路欧姆定律列方程，然后联立求解；第二方案是用等效替代法，要保证电流相等．3．材料的电阻率ρ随温度变化的规律为ρ=ρ0(1+αt )，其中α称为电阻温度系数，ρ0是材料在t =0℃时的电阻率．在一定的温度范围内α是与温度无关的常量．金属的电阻一般随温度的增加而增加，具有正温度系数；而某些非金属如碳等则相反，具有负温度系数．利用具有正负温度系数的两种材料的互补特性，可制成阻值在一定温度范围内不随温度变化的电阻．已知：在0℃时，铜的电阻率为1.7×10-8Ω·m ，碳的电阻率为3.5×10-5Ω·m ；在0℃附近，铜的电阻温度系数为3．9×10-3℃-1，碳的电阻温度系数为-5.0×10-4℃-1．将横截面积相同的碳棒与铜棒串接成长1.0m 的导体，要求其电阻在0℃附近不随温度变化，求所需碳棒的长度（忽略碳棒和铜棒的尺寸随温度的变化）． 【答案】3．8×10-3m 【解析】 【分析】 【详解】设所需碳棒的长度为L 1，电阻率为1ρ，电阻恒温系数为1α；铜棒的长度为2L ，电阻率为2ρ，电阻恒温系数为2α．根据题意有1101)l t ρρα=+（①2202)l t ρρα=+（②式中1020ρρ、分别为碳和铜在0℃时的电阻率． 设碳棒的电阻为1R ，铜棒的电阻为2R ，有111L R S ρ=③，222LR Sρ=④ 式中S 为碳棒与铜棒的横截面积．碳棒和铜棒连接成的导体的总电阻和总长度分别为12R R R =+⑤，012L L L =+⑥式中0 1.0m L = 联立以上各式得：10112022121020L L L L R t S S Sραραρρ+=++⑦ 要使电阻R 不随温度t 变化，⑦式中t 的系数必须为零．即101120220L L ραρα+=⑧ 联立⑥⑧得：20210202101L L ραραρα=-⑨代入数据解得：313810m L -=⨯．⑩ 【点睛】考点：考查了电阻定律的综合应用本题分析过程非常复杂，难度较大，关键是对题中的信息能够吃投，比如哦要使电阻R 不随温度t 变化，需要满足的条件4．在“探究导体电阻与其影响因素的定量关系”试验中，为了探究3根材料未知，横截面积均为S =0.20mm 2的金属丝a 、b 、c 的电阻率，采用如图所示的实验电路．M 为金属丝c 的左端点，O 为金属丝a 的右端点，P 是金属丝上可移动的接触点．在实验过程中，电流表读数始终为I =1.25A ，电压表读数U 随OP 间距离x 的变化如下表：x /mm600 700 800 900 1000 120014001600180020002100220023002400U/V3.954.505.105.906.506.656.826.937.027.157.858.509.059.75⑴绘出电压表读数U 随OP 间距离x 变化的图线； ⑵求出金属丝的电阻率ρ，并进行比较．【答案】（1）如图所示； （2）电阻率的允许范围：a ρ：60.9610m -⨯Ω⋅~61.1010m -⨯Ω⋅b ρ：68.510m -⨯Ω⋅~71.1010m -⨯Ω⋅c ρ：60.9610m -⨯Ω⋅~61.1010m -⨯Ω⋅通过计算可知，金属丝a 与c 电阻率相同，远大于金属丝b 的电阻率． 【解析】（1）以OP 间距离x 为横轴，以电压表读数U 为纵轴，描点、连线绘出电压表读数U 随OP 间距离x 变化的图线． （2）根据电阻定律l R S ρ=可得S U S R l I lρ=⋅=⋅． 663(6.5 3.9)0.2010 1.04101.25(1000600)10a m m ρ----⨯⨯=Ω⋅=⨯Ω⋅⨯-⨯ 673(7.1 6.5)0.20109.6101.25(20001000)10b m m ρ----⨯⨯=Ω⋅=⨯Ω⋅⨯-⨯ 663(9.77.1)0.2010 1.04101.25(24002000)10c m m ρ----⨯⨯=Ω⋅=⨯Ω⋅⨯-⨯ 通过计算可知，金属丝a 与c 电阻率相同，远大于金属丝b 的电阻率．5．如图所示，两根足够长的直金属导轨MN 、PQ 平行放置在倾角为θ的绝缘斜面上，两导轨间距为L ．M 、P 两点间接有电阻值为R 的电阻，一根质量为m 的均匀直金属杆ab 放在两导轨上，并与导轨垂直．整套装置处于磁感应强度为B 的匀强磁场中，磁场方向垂直斜面向下．导轨和金属杆的电阻可忽略．让ab 杆沿导轨由静止开始下滑，导轨和金属杆接触良好，不计它们之间的摩擦．求：（1）在加速下滑过程中，当ab 杆的速度大小为v 时杆中的电流及杆的加速度大小； （2）在下滑过程中，ab 杆可以达到的速度最大值．【答案】（1）BLv R 22B L vgsin mRθ- （2）22sin mgR B L θ 【解析】（1）当ab 加速下滑时，速度大小为v 时,则 E BLv =根据闭合电路欧姆定律，有：E I R= 故BLvI R=，方向由a 到b 由安培力公式： F BIL =根据牛顿第二定律：mgsin F ma θ-=整理可以得到：2222 )/sin B L v B L v a mgsin m g R mR（θθ=-=-(2)当0a =时ab 杆的速度可以达到最大值 即： mBLv mgsin BL Rθ= 所以：22sin m mgR v B Lθ=．6．如图所示，电源电动势E ＝27 V ，内阻r ＝2 Ω，固定电阻R 2＝4 Ω，R 1为光敏电阻．C 为平行板电容器，其电容C ＝3pF ，虚线到两极板距离相等，极板长L ＝0.2 m ，间距d ＝1.0×10－2 m ．P 为一圆盘，由形状相同透光率不同的二个扇形a 、b 构成，它可绕AA′轴转动．当细光束通过扇形a 、b 照射光敏电阻R 1时，R 1的阻值分别为12 Ω、3 Ω.有带电量为q ＝－1.0×10－4 C 微粒沿图中虚线以速度v 0＝10 m/s 连续射入C 的电场中．假设照在R 1上的光强发生变化时R 1阻值立即有相应的改变．重力加速度为g ＝10 m/s 2.(1)求细光束通过a 照射到R 1上时，电容器所带的电量；(2)细光束通过a 照射到R 1上时，带电微粒刚好沿虚线匀速运动，求细光束通过b 照射到R 1上时带电微粒能否从C 的电场中射出．【答案】（1）111.810C Q -=⨯（2）带电粒子能从C 的电场中射出【解析】 【分析】由闭合电路欧姆定律求出电路中电流，再由欧姆定律求出电容器的电压，即可由Q=CU 求其电量；细光束通过a 照射到R 1上时，带电微粒刚好沿虚线匀速运动，电场力与重力二力平衡．细光束通过b 照射到R 1上时，根据牛顿第二定律求粒子的加速度，由类平抛运动分位移规律分析微粒能否从C 的电场中射出． 【详解】（1）由闭合电路欧姆定律，得12271.5A 1242E I R R r ===++++又电容器板间电压22C U U IR ==，得U C =6V 设电容器的电量为Q ，则Q=CU C 解得111.810C Q -=⨯（2）细光束通过a 照射时，带电微粒刚好沿虚线匀速运动，则有CU mg qd= 解得20.610m kg -=⨯细光束通过b 照射时，同理可得12C U V '=由牛顿第二定律，得C U q mg ma d'-= 解得210m/s a =微粒做类平抛运动，得212y at =， 0l t v =解得20.210m 2dy -=⨯<， 所以带电粒子能从C 的电场中射出． 【点睛】本题考查了带电粒子在匀强电场中的运动，解题的关键是明确带电粒子的受力情况，判断其运动情况，对于类平抛运动，要掌握分运动的规律并能熟练运用．7．导线中自由电子的定向移动形成电流，电流可以从宏观和微观两个角度来认识。
