led电源驱动 OCP8153_7W-18W 隔离

OCP8153
高精度原边反馈恒流转换器
z 概述
OCP8153 是一款集成了 650V MOSFET 高精度离线式 LED 恒流驱动芯片，可应用于输出功率 10W 以内的 LED 恒流驱动电源，支持全电压输入 AC85V~265V。
芯片支持封装形式：DIP-8L，利用原边反馈技术，无需 TL431、光耦和反馈电路便能实现很好的线电压调整率和负载调整率，极大的节约了系统成本和尺寸空间。
GND
管脚描述
管脚名称
CS CS FB VCC GND GND SW SW
电路框图
管脚号 DIP-8L
1 2 3 4 5 6 7 8
描述
原边电流输出端电流检测输入端连接反馈电阻和辅助绕组检测输出电压电源端，需就近接旁路电容信号地信号地开关节点开关节点
图二，OCP8153 内部方块电路图
0.126
0.142
0.015
0.022
0.060 (BSC)
0.008
0.014
0.354
0.370
0.244
0.260
0.288
0.312
0.100 (BSC)
0.118
0.142
0.331
0.354
Page 9 - 9
Ver 1.1 April. 01, 2013
°C/W
PDMAX(注2)
功耗
0.45
W
TA
工作环境温度
−40 ~ 85
°C
TJ
工作结温
−40 ~ 150
°C

TSTO
存储温度
−55 ~ 150
°C
注 1：最大极限值是指超出该工作范围，芯片有可能损坏。注 2：温度升高最大功耗一定会减小，这也是由 TJMAX, θJA,和环境温度 TA 所决定的。最大允许功耗为 PDMAX = (TJMAX - TA)/ θJA 或是极限范围给出的数字中比较低的那个值。

MT7965规格书-中文_Rev1.00

功率环路的面积
减小功率环路的面积，如变压器原边，功率管及缓冲网络（snubber）的环路面积；以及次级二极管、
MT7965 Rev. 1.00
版权 © 2014 美芯晟科技有限公司
第6页
MT7965
高精度双绕组原边反馈 LED 恒流驱动
封装外形尺寸
重要声明：
·美芯晟科技有限公司保留不发布通知而对该产品和服务随时进行更改，补充，改进和其它变动的权利。用户敬请在购买产品之前获取最新的相关信息并核实该信息是最佳的和完整的。所有产品在订单确认后将遵从美芯晟科技有限公司的销售条例进行销售。 ·本资料内容未经美芯晟科技有限公司许可，严禁以其它目的加以转载或复制等。 ·对于未经销售部门咨询使用本产品而发生的损失，美芯晟科技有限公司不承担其责任。
I P _ PK
500 (mA) RCS
式中 RCS 为峰值检测电阻（见典型应用电路）。CS 外部电压与 500mV 阈值电平比较时还包括一个 500nS 的前沿消隐时间以滤除 CS 端在导通瞬间的噪声。 LED 输出电流的计算公式为：
VCC EN
DRAIN
I LED
图 1、启动过程
I P _ PK 4
MT7965 Rev. 1.00 版权 © 2014 美芯晟科技有限公司
第7页
MT7965
高精度双绕组原边反馈 LED 恒流驱动
索取产品详细信息及样片申请，请联系:
美芯晟科技有限公司 (北京办公室) 北京市海淀区知春路 106 号，皇冠假日酒店写字楼 1006。邮政编码 100086 电话: 传真: 86-10-62662828 86-10-62662951
推荐工作条件
VCC 电源电压工作温度（外部环境温度） 8V ~ 15V -40° C ~ 105° C

MT7968规格书-中文_Rev1.40

MT7968 Rev. 1.40 版权 © 2014 美芯晟科技有限公司
第7页
MT7968
高精度双绕组原边反馈 LED 恒流驱动
索取产品详细信息及样片申请，请联系:
美芯晟科技有限公司 (北京办公室) 北京市海淀区知春路 106 号，皇冠假日酒店写字楼 1006。邮政编码 100086 电话: 传真: 86-10-62662828 86-10-62662951
应用
LED球泡灯、射灯 LED照明驱动通用恒流源
典型应用电路
LED+ NP:NS
MT7968
3 Vin_ac 8
CBUS CVCC RCS RSET VCC CS OVP GND SW CS DRAIN DRAIN
LED-
4 7 6 5
2 1
MT7968 Rev. 1.40
版权 © 2014 美芯晟科技有限公司
地线
VCC 电容 CVCC 的地一定要与芯片地直接相连，中间不要有不干净的地线，如 SW 电容地，以及 RCS
第5页
版权 © 2014 美芯晟科技有限公司
MT7968
高精度双绕组原边反馈 LED 恒流驱动
的功率地等。其它小信号的地线连接到芯片的地，再与 SW 电容地分别接到峰值电流采样电阻 RCS 的功率地线，并保持峰值电流采样电阻的功率地线尽可能短，最后连接到 Bulk 电容 CBUS 的地端。 OVP 引脚 OVP 引脚走线尽可能短，且 RSET 电阻（下图中的 R6）需要尽量靠近 OVP 引脚。OVP 引脚走线不能靠近 DRAIN 引脚走线以及 SW 引脚走线。要用地线将 OVP 引脚包围，并对包围的地线进行裸铜处理。同时由于 MT7968 是 DIP8 的插件封装，必须在芯片下面进行开槽处理，将漏极进行隔离。参考下面的 PCB 示意图。

MT7953

MT7MT7995353 – 3S1P S1P - 300mA 0mA –– 3W 隔离球泡灯方案CE 版 Rev Rev Rev 1.0.0 20120120122-2-4（Demo 板的编号为A***）目录目录：：1. 驱动评估板驱动评估板的的指标指标参数参数参数..........................................................22. 驱动评估板驱动评估板原理图原理图原理图..............................................................33. 驱动评估板驱动评估板测试结果测试结果测试结果（（包括CE 测试结果测试结果））.........................................44. 驱动评估板驱动评估板物料清单物料清单物料清单............................................................85. 输出电流计算公式输出电流计算公式、、调整输出电流调整输出电流、、设定开路设定开路输出输出输出电压电压电压、、接电子负载不能启动接电子负载不能启动等等问题问题....96. 驱动评估板驱动评估板关键器件参数关键器件参数关键器件参数........................................................107. 驱动评估板PCB 设计要点设计要点........................................................118. 其他注意事项其他注意事项........................................................ (11)1. 驱动评估板驱动评估板的的指标指标参数参数参数该驱动评估板输入电压适合AC85V～AC264V，输出恒流300mA（能驱动3串1W 的LED 灯）。

MT795X - AC-DC隔离LED恒流驱动电源-设计指南-Rev2.1-2012-6-4

MT795X 应用设计指南
MT795X – AC/DC 隔离 LED 恒流驱动电源应用设计指南
一 MT795X 芯片功能介绍………………………………………1 二原理图和工作波形……………………………………………2 三变压器设计……………………………………………………3 四关键外围器件的选择…………………………………………5 五设计实例………………………………………………………5 六 PCB 设计…………………………………………………...…6 备注 ……………………………………………………………...…6
MT7955
Байду номын сангаас3V 5Ω 12W 以上外置 DIP8
Confidential
Copyright © 2012 Maxic Technology Corporation
Rev2.1 Page 1
MT795X 应用设计指南
2. 性能特点采用 MT795X 芯片的 LED 恒流驱动电源，工作在 DCM 模式；MT795X 内部采用美芯晟科技的专利恒流控制技术，可以做到±1%的线性调整率和负载调整率，输出电流 Io 与变压器的初级电感量 Lp 无关，大批量生产的一致性好； MT795X 内置了过流、过压、短路、开路等保护功能，电源产品安全可靠；采用原边反馈(PSR)技术，系统方案简洁，外围元件少，有效降低了产品成本，缩小了产品体积。 3.工作原理 ●芯片逐周期检测变压器原边的峰值电流 Ip_pk，CS 端连接到内部的峰值电压比较器的输入端，当 CS 脚电压达到 500mV 时，关断主功率管，即 Ton 由 CS 脚电压决定； ●芯片 AUX (DSN)脚检测变压器的退磁时间，通过美芯晟专利技术的算法，得到开关周期 T，即周期 T 是由变压器的退磁时间决定的；当交流输入电压变化时，Ton 会发生变化，从而保证输出电流恒定；当输出电压变化时，变压器退磁时间发生变化，开关周期随之变化，保证输出电流恒定；当变压器的 Lp 变化时，Ton、退磁时间、开关周期均发生变化，保证输出电流恒定；因此，无论输入电压、输出电压、变压器的 Lp 如何变化，都可以保证输出电流恒定。

海立辉电子MT7953规格书-中文 _Rev0.6

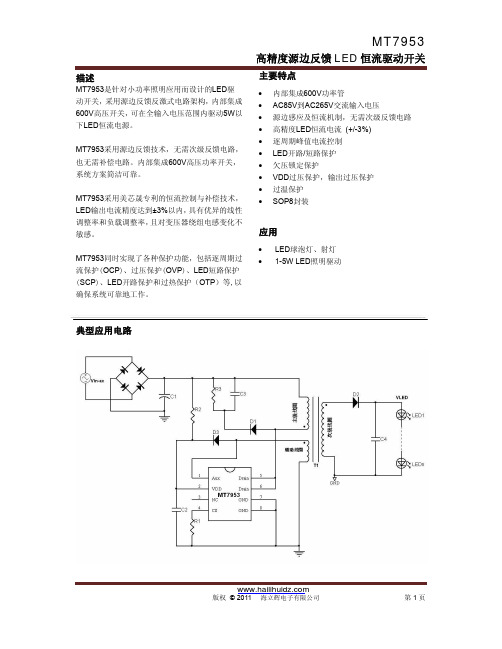

描述MT7953是针对小功率照明应用而设计的LED 驱动开关，采用源边反馈反激式电路架构，内部集成600V 高压开关，可在全输入电压范围内驱动5W 以下LED 恒流电源。

MT7953采用源边反馈技术，无需次级反馈电路，也无需补偿电路。

内部集成600V 高压功率开关，系统方案简洁可靠。

MT7953采用美芯晟专利的恒流控制与补偿技术，LED 输出电流精度达到±3%以内，具有优异的线性调整率和负载调整率，且对变压器绕组电感变化不敏感。

MT7953同时实现了各种保护功能，包括逐周期过流保护(OCP )、过压保护(OVP )、LED 短路保护(SCP )、LED 开路保护和过热保护（OTP ）等,以确保系统可靠地工作。

主要特点• 内部集成600V 功率管• AC85V 到AC265V 交流输入电压• 源边感应及恒流机制，无需次级反馈电路 • 高精度LED 恒流电流 (+/-3%) • 逐周期峰值电流控制 • LED 开路/短路保护• 欠压锁定保护 • VDD 过压保护，输出过压保护 • 过温保护• SOP8封装应用• LED 球泡灯、射灯• 1-5WLED照明驱动典型应用电路极限参数VDD -0.3V ~ 20V~+40V AUX -150V DRAIN -0.3V ~ 600VCS -0.3V ~ 6VP DMAX（最大功耗） 0.45W150°C存储温度 -55°C~推荐工作条件16V~电源电压 7.5V工作温度-40°C ~ 105°C热阻封装表面到环境 (RθCA) 128°C/W订货信息器件封装每卷数量标记MT7953 SOP8 2500 MT7953 管脚排列图管脚描述管脚名称管脚号描述变压器辅助绕组输入端。

内部有一个90Kohm：15Kohm的电阻串接地AUX 1VDD 2 电源脚空脚NC 3电流采样端，采样电阻接在CS和GND之间CS 4DRAIN 5,6 内部功率管漏极接地脚GND 7,8电气参数(除非特别说明，测试条件为: V DD =12V, T A =25°C) 符号参数Min Typ Max Unit启动与电源电压I START 启动电流 25 50 μA UVLO 欠压锁定电压（ V DD 低阀值电压）V DD 脚电压下降 7.2 V V START 启动电压V DD 脚电压上升16 V V DD-CLAMP VDD 钳位电压I DD =10mA 19 电源电流I Q 工作电流 Fs =40KHz1.5 mA电流检测 V CS-TH电流检测阈值490 500 510 mVLEB1 CS 脚的内置前沿消隐时间500 nS 辅助绕组检测R UP AUX 脚电阻串上分压电阻注释(1) 90K Ohm R DN AUX 脚电阻串下分压电阻注释(1)15K Ohm V OV-TH 辅助绕组过压检测阈值2.4 V LEB2 辅助绕组电压检测前沿消隐时间2.0 uS 热保护 OTP 过热保护温度阈值 155 ℃ 过热保护释放的迟滞温度20 ℃功率管 R DSON 功率管导通阻抗 VGS =10V/I DS =0.5A 10 12 Ω BV DSS 功率管击穿电压 VGS =0V/I DS =250uA 600 V I DSS功率管漏电流 VGS =0V/V DS =600V 1 uA 注释(1) 参见第4页的原理框图原理框图功能描述MT7953是一款专用于LED 照明恒流驱动的芯片，采用美芯晟专利的恒流控制和补偿方法，内部集成600V 功率开关，只需要极少的外围器件就可以达到优异的恒流特性。

美芯晟LED产品选型指南

驱动电源特点
内置600V MOSFET、原边反馈、高效、一致性好、性价比极高主动式PFC控制、原边反馈、高效、一致性好、负载调整率好原边反馈、高效、一致性好、负载调整率好、性价比高内置600V MOSFET、效率极高、体积小、易过EMC、成本低主动式PFC控制、原边反馈、高效、一致性好、负载调整率好原边反馈、高效、一致性好、负载调整率好、性价比高主动式PFC控制、原边反馈、高效、一致性好、负载调整率好主动式PFC控制、原边反馈、高效、一致性好、负载调整率好主动式PFC控制、原边反馈、高效、一致性好、负载调整率好主动式PFC控制、原边反馈、高效、一致性好、负载调整率好主动式PFC控制、原边反馈、高效、一致性好、负载调整率好主动式PFC控制、原边反馈、高效、一致性好、负载调整率好 3*1W/性价比极高、易过EMC 2.5-40V输入最大10颗1WLED 最大电流
90~264VAC
7-20瓦
隔离/反激隔离/反激 8-20瓦
隔离/反激
90~264VAC
外置电源 MR16/11射灯 MR16/太阳能
20-50W 1-6瓦 1-10瓦
隔离/反激降压升压
MT7930 MT7201C/C+ MT7261
90~264VAC 6-50VDC 2.5-40V
典型应用
3*1W 5-7 * 1W 5*1W 7*1W 5-7*1W 12*1W 42V/450mA 78V/240mA 42V/240mA 36V/1500MA 28V/1050MA 45V/500MA 3*1W 10*1W
效率
80% 85% 83% 84% 85% 88% 85% 88% 86% 88% 88% 88% 95% 95%
应用

MT7930-高PF-隔离-LED驱动电源-设计工具-Rev5.2-2011-12-13

基于MT7930设计高PFC LED电源工具Rev 5.2高级版红色字体 12345基本参数设置蓝色字体 12345最小交流输入电压Vac-min 85V 黑色字体 12345最大交流输入电压Vac-max 265V 使用介绍：最大输出电压Vo-max 24.5V 高级版在精简版基础上，可以填入更多的参数，使设计额定输出电流Io 0.33A 更灵活、更合理。

详细的参数设置请参考精简版设计表格芯片最高供电电压VDD 16.5V 和《MT7930高PFC LED驱动设计指南》。

最大导通时间D_max 0.343OK增加了变压器绕制的空间参数估算，供参考。

注意绕制MOS管最大漏极电压(不含漏感尖峰电压)Vd-max 480V 后的总厚度不能大于骨架窗口槽深。

MOS管导通压降V-rdson 5.0V MOS管最大漏极电压Vd-max 不含漏感尖峰电压；输出二极管压降Vd_s 1.0V 需要检验改变输出灯串数的电路参数，可以通过右下角输出开路限压值Vout_ov35.0V的表格，更改输出电压来查验相关参数。

变压器参数骨架参数设置电源板传输效率Eff_T 0.90OK Bobbin width 8.40mm 磁芯有效横截面积Ae 19.2mm 2Bobbin Deep 2.80mm最大磁通密度Bmax 0.297T 绕制后的总厚度Winding Deep 2.53mm 初级电感量Lp 699uH 估算层数初级绕组匝数Np 116.0匝0.23mm 3.30.92mm 次级绕组匝数Ns 28.1匝0.50mm 1.8 1.00mm 辅助绕组匝数Na19.0匝0.16mm 0.40.16mm 初次级匝数比Rate_ps4.13其他绕组和胶带等物质的总厚度0.45mm电源关键参数最小导通时间Ton_min 1.55uS Vo 14.0V 最大去磁时间Tdem 6.29uS Vdd 9.31V 最小空闲时间T_free 4.71uS Ton_max 4.44uS 最小工作频率F_min 59.7kHz Ton_min 1.23uS 最大工作频率F_max79.7kHz Tdem 8.26uS 初级峰值电流&85Vac Ip_max 0.946A T_free 2.74uS 次级峰值电流&85Vac Is_max 3.906A F_min 64.8kHz 初级反射电压Vor 105.2VF_max 81.8kHz Ip_max 0.66A 初级电流检测Rcs R4 2.35ΩIs_max 2.74A Dsen脚上下电阻值比率R5/R66.58Bsat 0.229T初级峰值电流&85Vac 次级峰值电流&85Vac 最大磁通密度&85Vac 芯片供电电压最大导通时间最小导通时间最大去磁时间最小空闲时间最小工作频率最大工作频率输出电压变压器的初级电感Lp正偏差10%与变化Vo组合的参数需要注意的参数需要填入的参数计算得到的参数骨架窗口槽宽骨架窗口槽深漆包线线外径估算厚度使设计意绕制右下角。

MIC3223 高功率增压LED驱动器评估板说明书

MIC3223 Evaluation BoardHigh-Power Boost LED Driver withIntegrated FET Bringing the Power to Light™MLF and Micro LeadFrame are registered trademarks of Amkor Technology, Inc.General DescriptionThe MIC3223 is a constant-current boost switching controller specifically designed to power a string of high-power LEDs. The MIC3223 has an input voltage range from 4.5V to 20V and is ideal for a variety of applications. The MIC3223 evaluation board is designed to accommodate for a V IN of 6V to 20V.The MIC3223 utilizes an internal power device which offers a cost-conscious solution for driving high-power LED applications. Power consumption has been minimized through the implementation of a 200mV feedback-voltage reference providing an initial accuracy of ±5%. The MIC3223 controller is dimmable via a PWM input signal. An external FET (Q1) is in series with the LED string and is used to PWM Dim the LEDs. The MIC3223 also features an enable pin for low-power shutdown.The LED current is regulated by keeping the voltage drop across the current-sense resistor (R5) constant. The LED current can be set by selecting the value of R5. In this version of the evaluation board, the output current is limited to 700mA. Table 1 provides a summary of the evaluation board specifications. The evaluation board schematic is shown in Figure 1 and the parts list is shown in the Bill of Materials table.The switching frequency is fixed to 1MHz ±30%.Requirements1. Voltage source capable of supplying 50 Watts2. Load: LED, resistive, or electronic load3. Scope4. Voltage meter5. (Optional) Function generator for PWM DimmingHow It WorksThe MIC3223 evaluation board is set to operate as a boost converter, which requires the output voltage to be greater than the input voltage. It is important to have the series LED forward voltage drops be greater than the input voltage because when the converter is off the input is connected to the output through the inductor (L1) and diode (D1). V IN is effectively applied across the LEDs and will turn on if the series sum of their forward voltage drop is not greater than V IN . For 100% dimming duty-cycle, simply pull DIM IN to 5V. For a different LED current, change R5 using the following equation (when R5 is 0.56Ω and the LED current is equal to 0.35A):FB REF LED V =V =I ×R5where V REF = 0.2VPWM DimmingThe PWM DIM signal applied to the DIM IN pin switches the current to the LEDs on and off. When DIM IN is high, the MIC3223 is enabled and the boost converter regulates the LED current by keeping the voltage drop across R5 constant. DIM IN also controls the DIM OUT pin. DIM OUT drives the gate of the external dimming FET (Q1). When DIM IN is high, DIM OUT is also high. When DIM IN is low, the converter turns off and the DIM OUT pin is low while driving the gate of Q1 low. When the gate of Q1 is low, Q1 turns off and the LED current stops.Ordering InformationOrder Part Number DescriptionMIC3223TE BOOST EVBoost Evaluation BoardQuick-Start Guide1. Connect a load (LED series string or resistive)between V OUT and LED RTN (note that this is not the same as GND).2. Connect 12V (or other input voltage) to V IN andGND.3. Use a current probe to measure the load current andmonitor the switch node with a scope to view the switch waveform.4. PWM Dimming:a. For no PWM dimming, connect the DIM INterminal to the EN terminal. This is aconvenient way to turn on and off theconverter.b. For PWM DIMMING, connect a functiongenerator to the DIM IN input and GND (notLED RTN). Set the output at 0V − 5V squarewave pulse at 100Hz − 20kHz. Make surethe pulse goes all the way to 0V. Output Over-Voltage Protection (OVP)The MIC3223 provides over-voltage protection (OVP) circuitry in order to protect the system from an over-voltage fault condition. This OVP threshold can be programmed through the use of external resistors (R3 and R4). A reference value of 1.245V is used for the OVP. The following equation can be used to calculate the resistor value for R3 to set the OVP point. Normally use 100k for R3:1/1.245)(VR3R4OVP−=On the evaluation board, these values have been set as follows: R4 = 3.24kΩ and R3 = 100kΩ and V OVP = 40V.Evaluation Board Design SpecificationsTypical MaximumParameter Minimum20V V IN 6V12Output Voltage V IN 18-25 37VNumber of LEDs 7 9LED Current 0 0.2 − 0.5 .7APower Out 0 20W 15W90%EfficiencySwitching Frequency (FIXED) 1MHzPWM Dim Frequency 0 300Hz 500HzLine Regulation <5%Load Regulation <5%Ambient Temperature –40°C +25°C +85°CTable 1. Evaluation Board Design SpecificationsLED Current SelectionR5 (Ω) I_LED5 40mA2 100mA1 200mA0.62 320mA0.5 400mA0.56 350mA0.4 500mA0.28 700mATable 2. LED Current SelectionEvaluation Board SchematicBill of MaterialsItem PartNumber Manufacturer Description Qty.GRM319R61E475KA12D muRata(1)C3216X7R1E475M TDK(2)C112063D475KAT2A AVX(3)Ceramic Capacitor, 4.7µF, 25V, X7R, Size 1206 1C2 GRM188R71C273KA01D muRata(1)Ceramic Capacitor, 0.027µF, 6.3V,X7R,Size 06031GRM188R60J106ME47D muRata(1)C1608X5R0J106K TDK(2)C3, C708056D106MAT2A AVX(3)Ceramic Capacitor, 10µF, 6.3V X7R, Size 0603 212105C475KAZ2A AVX(3)C4, C6GRM32ER71H475KA88L. muRata(1)Ceramic Capacitor, 4.7µF, 50V, Size 1210, X7R 2GRM188R71C473KA01D muRata(1) C50603YC473K4T2A AVX(3)Ceramic Capacitor, 0.047µF, 6.3V,X7R, Size06031C8 GRM188R72A102KA37D muRata(1)Ceramic Capacitor, 1000pF, 100V, X7R 060D1 SK35B MCC(4)Schottky Diode, 3A, 50V (SMB) 1 L1 MSD1260-223ML-LD Coilcraft(5)Inductor, 22µH, 5A 1 R1, R3 CRCW0603100KFKEA Vishay Dale(6)Resistor, 100k, 1%, Size 0603 2 R2 CRCW0603549RFKEA VishayDale(6) Resistor,549Ω, 1%, Size 0603 1 R4 CRCW06033K24FKEA VishayDale(6)Resistor, 3.24k, 1%, Size 0603 1R5 CRCW1206R560FKEA VishayDale(6)Resistor, 0.56Ω, 1%, 1/2W, Size 1206(for .35A LED current change for different ILED)1R6 RMC 1/4 2 1% R SEI Stackpole Electronics, Inc.(7) Resistor,2Ω, 1%, 1/2W, Size 1210 1 Si2318DS VishaySiliconix(6)Q1AM2340N AnalogPower(8)N-Channel, 40V, MOSFET 1U1 MIC3223 Micrel,Inc.(9)High-Power Boost LED Driver withIntegrated FET1Notes:1. Murata: .2. TDK: .3. AVX: .4. MCC: .5. Coilcraft: .6. Vishay: .7. SEI Stackpole Electronics, Inc.: .8. Analog Power: .9. Micrel, Inc.: .PCB Layout RecommendationsTop LayerBottom LayerPackage Information16-Pin EPAD TSSOP (TSE)Recommended Land Pattern。

MT7873规格书-中文 _Rev1.10

MT7873 Rev. 1.10
R2 的取值一般在 30Kohm ~ 100Kohm 之间。（参考下面的电路图，公式 (6) 成立的条件为： Rs1=Rs2，R1 >> Rs1. 一般 Rs1 与 Rs2 的阻值为 200K 欧姆左右， R1 为几兆欧姆左右。） LED 开路后，一旦 LED 两端电压超过 OVP 阈值， MT7873 将停止开关动作。直到 VCC 电压降低到 UVLO 的阈值，系统重启。
MT7873 Rev. 1.10
管脚号 1 2 3 4 5/6 7 8 芯片地开路保护设置引脚及线电压补偿芯片电源，内部限压 15.5V 内部高压功率MOS管源端内部高压功率MOS管漏端悬空脚电流采样端，接采样电阻到地
描述
版权 © 2014 美芯晟科技有限公司
第2页
MT7873
简洁高功率因数降压型 LED 恒流驱动器
电气参数
(除非特别说明，测试条件为: VCC=13V, TA=25° C) 符号 ISTART VCC_UV VSTART VCC-CLAMP 电源电流 Iop 电流检测（CS 脚） VCS-TH LEB1 热保护 OTP 驱动电路 TOFF_MIN TON_MIN RDSON BVDSS 最小截止时间最小导通时间内部高压功率管导通阻抗内部高压功率管击穿电压 VGS=10V/IDS=1.5A VGS=0V/IDS=250uA 300 3.5 1.0 3 uS uS Ω V 过热保护温度阈值过热保护释放的迟滞温度 155 30 ℃ ℃ 峰值电流检测阈值 CS 脚内置前沿消隐时间 390 400 500 410 mV nS 工作电流 0.3 mA 参数启动电流欠压锁定电压 (UVLO) 启动电压 VCC 钳位电压 VCC< VCC_UV VCC 脚电压下降 VCC 脚电压上升 IDD<5mA Min Typ 60 5.5 12 15.5 Max Unit μA V V V 启动与电源电压（VCC 脚）
