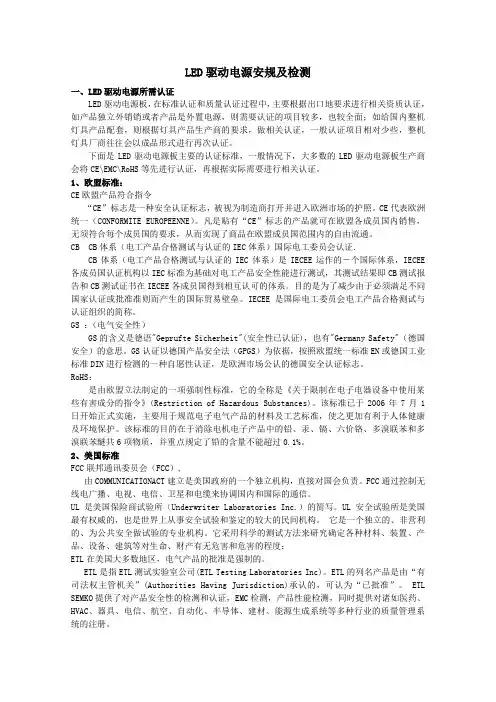

LED驱动电源安规及检测
LED驱动电源安规及检测一、LED驱动电源所需认证LED驱动电源板，在标准认证和质量认证过程中，主要根据出口地要求进行相关资质认证，如产品独立外销销或者产品是外置电源，则需要认证的项目较多，也较全面；如给国内整机灯具产品配套，则根据灯具产品生产商的要求，做相关认证，一般认证项目相对少些，整机灯具厂商往往会以成品形式进行再次认证。
下面是LED驱动电源板主要的认证标准，一般情况下，大多数的LED驱动电源板生产商会将CE\EMC\RoHS等先进行认证，再根据实际需要进行相关认证。
1、欧盟标准：CE欧盟产品符合指令“CE”标志是一种安全认证标志，被视为制造商打开并进入欧洲市场的护照。
CE代表欧洲统一（CONFORMITE EUROPEENNE）。
凡是贴有“CE”标志的产品就可在欧盟各成员国内销售，无须符合每个成员国的要求，从而实现了商品在欧盟成员国范围内的自由流通。
CB CB体系（电工产品合格测试与认证的IEC体系）国际电工委员会认证.CB体系（电工产品合格测试与认证的IEC体系）是IECEE运作的－个国际体系，IECEE 各成员国认证机构以IEC标准为基础对电工产品安全性能进行测试，其测试结果即CB测试报告和CB测试证书在IECEE各成员国得到相互认可的体系。
目的是为了减少由于必须满足不同国家认证或批准准则而产生的国际贸易壁垒。
IECEE 是国际电工委员会电工产品合格测试与认证组织的简称。
GS ：（电气安全性）GS的含义是德语"Geprufte Sicherheit"(安全性已认证)，也有"Germany Safety"（德国安全）的意思。
GS认证以德国产品安全法（GPGS）为依据，按照欧盟统一标准EN或德国工业标准DIN进行检测的一种自愿性认证，是欧洲市场公认的德国安全认证标志。
RoHS：是由欧盟立法制定的一项强制性标准，它的全称是《关于限制在电子电器设备中使用某些有害成分的指令》(Restriction of Hazardous Substances)。
LED小贴士之驱动电源变压器检测的几种常用方法
LED 小贴士之驱动电源变压器检测的几种常用方法1、通过观察LED 驱动电源变压器的外型来检查其是否有明显异常现象。
如线圈引线是否断裂、脱焊，绝缘材料是否有烧焦痕迹，铁心紧固螺杆是否有松动，硅钢片有无锈蚀，绕组线圈是否有外露等。
2、绝缘性测试。
用万用表R×10k挡分别测量铁心与初级、初级与各次级、铁心与各次级、静电屏蔽层与衩次级、次级各绕组间的电阻值。
万用表指针均应指在无穷大位置不动，否则，说明变压器绝缘性能不良。
3、线圈通断的检测。
将万用表置于R×1挡，测试中，若某个绕组的电阻值为无穷大，则说明此绕组有断路性故障。
4、判别初、次级线圈。
电源变压器初级引脚和次级引脚一般都是分别从两侧引出的，并且初级绕组多标有220V 字样，次级绕组则标出额定电压值，如15V、24V、35V 等，再根据这些标记进行识别。
5、空载电流的检测直接测量法。
将次级所有绕组全部开路，把万用表置于交流电流挡500mA，串入初级绕组。
当初级绕组的插头插入220V 交流市电时，万用表所指示的便是空载电流值。
此值不应大于变压器满载电流的10%-20%。
一般常见电子设备电源变压器的正常空载电流应在100mA 左右。
如果超出太多，则说明变压器短路。
间接测量法。
在变压器的初级绕组中串联一个10/5W 的电阻，次级仍全部空载。
把万用表拨至交流电压挡。
加电后，用两表笔测出电阻R 两端的电压降U，然后用欧姆定律算出空载电流I 空，即I 空=U/R.F。
6、温升检测。
一般小功率电源变压器允许温升为400C~500C，如果所用绝缘材料质量较好，允许温升还可提高。
检测LED驱动电源中变压器常用的八种方法
检测LED驱动电源中变压器常用的八种方法关于LED驱动电源变压器的检测方法有很多，现针对变压器，简单列举八个检测方法：1、通过观察变压器的外貌来检查其是否有明显异常现象。
如线圈引线是否断裂、脱焊、绝缘材料是否有烧焦痕迹、铁心紧固螺杆是否有松动、硅钢片有无锈蚀、绕组线圈是否有外露等。
2、绝缘性测试。
用万用表R乘以10k挡分别测量铁心与初级，初级与各次级、铁心与各次级、静电屏蔽层与衩次级、次级各绕组间的电阻值，万用表指针均应指在无穷大位置不动。
否则，说明变压器绝缘性能不良。
3、线圈通断的检测。
将万用表置于R乘以1挡，测试中，若某个绕组的电阻值为无穷大，则说明此绕组有断路性故障。
4、判别初、次级线圈。
电源变压器初级引脚和次级引脚一般都是分别从两侧引出的，并且初级绕组多标有220V字样，次级绕组则标出额定电压值，如15V、24V、35V等。
再根据这些标记进行识别。
5、空载电流的检测。
a、直接测量法。
将次级所有绕组全部开路，把万用表置于交流电流挡(500mA,串入初级绕组。
当初级绕组的插头插入220V交流市电时，万用表所指示的便是空载电流值。
此值不应大于变压器满载电流的10%~20%.一般常见电子设备电源变压器的正常空载电流应在100mA左右。
如果超出太多，则说明变压器有短路性故障。
b、间接测量法。
在变压器的初级绕组中串联一个10?/5W的电阻，次级仍全部空载。
把万用表拨至交流电压挡。
加电后，用两表笔测出电阻R两端的电压降U,然后用欧姆定律算出空载电流I空，即I空=U/R.F?空载电压的检测。
将电。
LED驱动电源的检测经验
LED 驱动电源的检测经验1、检测方法：由于LED 驱动电源是恒流控制，理论上我们将其看做是恒流源，从电学理论上知道，恒流源不能开路，再加上电子负载机的特点（前端通电后才能够加载电流），因此，不能使用常见的电子负载机测试。
（电子负载机上得到的现象是：数字跳变，会误判驱动电源故障）制作负载：a 、购买3个200欧姆100W 的线绕可调电阻，前1个电阻的可调端（接线后面用鳄鱼夹，以方便调节电阻个数）接在后1电阻的前端，如此3个电阻串联，然后再串联1个大功率1W 的LED 并联组（6个1W 的LED 并联），前面的电阻的前端与LED 的后端的2个分别引线，按照LED 的+、—作为负载的-、+极；(6个并联的1W LED 可以通过的电流将达到2A ，至少不会因为电源的故障而引起烧毁LED 灯板 )b 、将此组合作为LED 电源的负载接在LED 驱动电源的对应输出引脚，其间串联1个电流表;c 、用万用表的二极管档分别测试交流输入端、整流后的+、-端是否有短路，没有，则可以通电；d 、在此负载2端接上万用表的对应+、-表笔 ，万用表置于大于LED 灯板串联数的总电压（LED 串联数*LED 的电压降，通常是3.3V ）的档位， 调整电阻个数及接入电路的电阻的可调端，使得到的电压等于成品LED 板串联的总电压；e 、从电流表上读出的电流数，就是你的驱动电源在此LED 串联数条件下的输出电流；f 、 如果担心电流表的内阻影响驱动电源的输出电流，那么可以选几个精密金属膜电阻并联，得到1欧姆以下的电阻（用电桥测量得到其准确的阻值），串联在线路中，通电后用万用表测量此电阻两端的电压，通过计算得到整个电路的输出电流。
2、仪器从LED 驱动电源设计、检测的角度，至少应该具有以下三种设备：a 、可调交流电源，品牌如Chroma ，如果因为成本问题，可以选购大陆生产的；或者是自藕变压器，但220V 交流输入端需要接个1A 的保险丝（焊接型或电工保险（盒）丝或交流过流保护开关），避免驱动电源出现短路故障而引起市电跳闸；b 、示波器，依据自身的条件选购，最低要求是2G 、500M 2通道；c 、数字万用表，建议是4位半以上，按照上面的使用，最少3个。
LED恒流驱动电源成品检验标准
名称编码应用产品松下T5支架灯5W\10W\15W\20W 上海明凯照明有限公司文件拟制修订审核标准批准标准旧版本日期说明版本日期一、检验要求〔一〕外观1、所选的印板、元器件规格型号符合产品要求。
2、焊点光洁、焊锡均匀，无搭锡、漏焊、虚焊及毛刺。
3、焊点高度控制在1 mm左右，不可太薄，厚度至少>0.5mm，亦不得太高，以免焊锡包住引脚，焊点与引脚高度平齐，应可见清晰的引脚边界。
4、LED驱动外观清洁，无油污及杂物。
5、印板上的所有元器件排列整齐，印板上最高的元器件（L1电感，Q1MOS管）+PCB的高度应<22mm，引脚的长度应<3mm，所有原器件的高度及引脚的长度用专用检具能通过。
6、贴片位置的偏移符合贴片检验要求。
二、电性能参数编号输入电压/频率负载条件功率因数输入带载电流(A) 带载功率(W)MK-1-SXT5-20W 220V/50Hz 光源MK-SXT55630*4 >0.95 0.09-0.12 20-22 MK-1-SXT5-15W 220V/50Hz 光源MK-SXT55630*3 >0.90 0.07-0.08 15-17 MK-1-SXT5-10W 220V/50Hz 光源MK-SXT55630*2 >0.90 0.045-0.06 10-11.5 MK-1-SXT5-5W 220V/50Hz 光源MK-SXT55630*1 >0.85 0.02-0.03 5-6B名称编码应用产品松下T5支架灯5W\10W\15W\20W 上海明凯照明有限公司文件拟制修订审核标准批准标准旧版本日期说明版本日期三、检验方法四、验收规则交收试验根据GB2828中的一次抽样方案进行〔一〕检查项目与抽样方案检查项目抽样方案检验方法产品外观一般检查水平Ⅱ目测包装一般检查水平Ⅱ目测1、电性能：从同一批量产品中随机抽取10PCS，不允许有不合格项目。
2、外观尺寸：从同一批量产品中随机抽取10PCS，不允许有不合格项目。
led驱动电源测试方法
led驱动电源测试方法LED驱动电源是将交流电转换为直流电，并提供稳定电流或电压输出以驱动LED灯的电源设备。
LED驱动电源的测试是为了保证其性能和可靠性，以确保其能够正常工作并满足LED灯的电气要求。
LED驱动电源的测试可以分为以下几个方面：1. 输入电压测试：LED驱动电源通常接收交流电输入，测试时需要检查输入电压的稳定性和符合规定的范围。
可以使用示波器或多用表等仪器进行测试，确保输入电压的波形和幅值在规定范围内，以避免对LED灯造成损害。
2. 输出电流或电压测试：LED驱动电源的主要功能是提供稳定的电流或电压输出，以驱动LED灯正常工作。
测试时需要使用电流表或电压表等仪器，检测输出电流或电压的稳定性和符合规定的范围。
同时还需要测试输出电流或电压的纹波和噪声，确保其在规定的限制范围内。
3. 效率测试：LED驱动电源的效率是衡量其能量转换效率的重要指标。
测试时需要测量输入功率和输出功率，并计算出效率。
一般使用功率计进行测试，确保驱动电源的效率达到规定的要求，以提高能源利用率和减少能量损耗。
4. 负载调整测试：LED驱动电源在实际应用中需要适应不同的负载变化，测试时需要检查驱动电源在负载变化时的响应速度和稳定性。
可以通过改变负载电流或电压，观察驱动电源的输出是否能够及时调整并保持稳定。
5. 温度测试：LED驱动电源在工作过程中会产生一定的热量，测试时需要检测其温度变化和温升情况。
可以使用红外热像仪等仪器进行测试，确保驱动电源在规定的工作温度范围内，以避免过热对电源性能和寿命造成影响。
6. 安全性测试：LED驱动电源需要符合相关的安全标准和要求，测试时需要检查电源的绝缘性能、漏电流、过载保护等安全功能。
可以使用绝缘电阻测试仪、漏电流测试仪等进行测试，确保驱动电源在安全可靠的状态下工作。
7. EMC测试：LED驱动电源需要满足电磁兼容性要求，测试时需要检测其对周围环境的电磁干扰和抗干扰能力。
可以使用电磁辐射测试仪、电磁干扰测试仪等进行测试，确保驱动电源在规定的电磁辐射限制和抗干扰能力要求内。
led电源驱动故障检测方法
检测LED电源驱动故障的方法可以包括以下几个方面：
1. 电源输出电压检测：通过测量LED电源输出的电压，可以确定电源是否正常工作。可以 使用万用表或示波器等工具来进行电压测量。如果输出电压低于或高于预期范围，可能意味 着电源存在故障。
2. 电源输出电流检测：通过测量LED电源输出的电流，可以确定电源是否正常工作。可以 使用电流表或示波器等工具来进行电流测量。如果输出电流低于或高于预期范围，可能意味 着电源存在故障。
5. 故障日志记录：一些高级LED电源可能会具备故障日志记录功能，可以记录电源发生的 故障事件和相关信息。通过查看故障日志，可以了解电源的故障历史，有助于诊断和修复故 障。
led电源驱动故障检测方法
3. 温度检测：LED电源在工作时会产生一定的热量，因此通过测量电源的温度可以判断电 源是否过热。可以使用温度传感器或红外测温仪等工具来进行温度测量。如果温度超过了电 源的额定工作温度范围，可能会导致电源故障。
4. 故障指示灯检测：一些LED电源可能会配备故障指示灯，用于指示电源的工作状态。通 过观察故障指示灯的亮灭情况，可以初步判断电源是否存在故障。
LED驱动电源测试方法_图文(精)
电量测试仪接上电源。按以上电压
值进行测试,分别再稳定2分钟,
电源应能在标称工作范围内工作
若电源为恒压源,输入电压在正常工作范围时,电源的恒
压精度应±5%之内;若电源为恒流源,输入电压在正常工
作范围时,电源的恒流精度应在±5%之内.
一级:≤±5%;二级:≤±10%
依据公司设计要求(生产厂家规格书
定好输入输出测试条件,然后开
机;
(2.依规格设定好温控室的温度
和湿度,然后启动温控室;
(3.定时记录待测品输入功率和
输出电压,以及待测品是否有异常;
(4.做完测试后回温到室温,再将
待测品从温控室中移出,在常温环
境下至少恢复4小时.
然后确认其外观和电气性能有无异
常
高低温交变湿热试验箱、电子负载、交流电源、电量测试仪
无响声、无爆裂声、无烟。
按输入电压额定值,输出额定值,调整输出负载功率
为100%额定值
(可依据客户产品规格书要求,但不小于:1500AC,
5mA,60s
输入电压为额定输入电压值的1.1倍;试验时间:4H;金
属外壳温升≤45℃、其它外壳温升≤50℃
高温测试将待测品置于温控室内,依规格设
定好输入输出测试条件,然后开
万用表,电子负载
输出电压纹波噪声参考标准
示波器、10UF电解
电容、0.1UF瓷片电容、电子负载参考标准
亮度控制将电子负载接上电量测试仪,调光开关接到交流电源输入端,用调光开关来控制驱动电源输入功率,测量驱动电源输出电压、电流数值
电量测试仪、调光开关、万用表针对调光电源负载开路保护输入电压为额定值,在负载电压为
器输出,将调压器接上电源。调节
