【CN209669133U】一种新型含油废物热解装置【专利】

合集下载

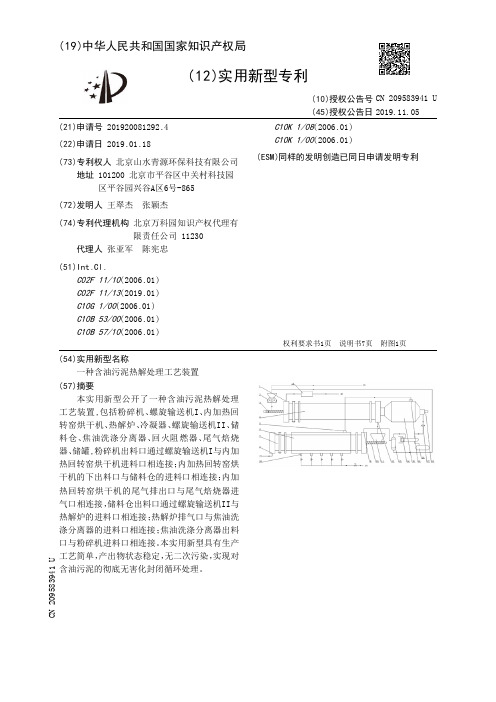

【CN209583941U】一种含油污泥热解处理工艺装置【专利】

权利要求书
1/1 页
1 .一种含油污泥热解处理工艺装置，包括粉碎机(2)、螺旋输送机I(3)、内加热回转窑烘干机(4) 、热解炉(7) 、冷凝器(14) 、螺旋输送机II(10) 、储料仓(11) 、焦油洗涤分离器 (13) 、回火阻燃器(17) 、尾气焙烧器(19) 、储罐 (25) ，其特征在于，
所述粉碎机(2)下端安装有所述螺旋输送机I(3) ；所述粉碎机(2)的出料口通过所述螺旋输送机I(3)与所述内加热回转窑烘干机(4)的进料口相连接；
所述内加热回转窑烘干机的下出料口 (12) 与所述储料仓 (11)的进料口相连接；所述储料仓(11)下端安装有所述螺旋输送机II(10) ；
所述内加热回转窑烘干机 (4)的上方设置的尾气排出口 (1) 与所述尾气焙烧器 (19) 进气口相连接，所述内加热回转窑烘干机(4)的尾部设有热风炉(15) ，所述热风炉(15)的炉尾设有燃烧器一(18) ；
( 54 )实用新型名称一种含油污泥热解处理工艺装置
( 57 )摘要本实用新型公开了一种含油污泥热解处理
工艺装置 ,包括粉碎机、螺旋输送机I、内加热回转窑烘干机、热解炉、冷凝器、螺旋输送机II、储料仓、焦油洗涤分离器、回火阻燃器、尾气焙烧器、储罐 ,粉碎机出料口通过螺旋输送机I与内加热回转窑烘干机进料口相连接；内加热回转窑烘干机的下出料口与储料仓的进料口相连接；内加热回转窑烘干机的尾气排出口与尾气焙烧器进气口相连接，储料仓出料口通过螺旋输送机II与热解炉的进料口相连接；热解炉排气口与焦油洗涤分离器的进料口相连接；焦油洗涤分离器出料口与粉碎机进料口相连接。本实用新型具有生产工艺简单，产出物状态稳定，无二次污染，实现对含油污泥的彻底无害化封闭循环处理。

一种油泥热解装置[实用新型专利]

专利名称：一种油泥热解装置专利类型：实用新型专利
发明人：蒋子才,蒋子厚
申请号：CN201621463164.9申请日：20161228
公开号：CN206337134U
公开日：
20170718
专利内容由知识产权出版社提供
摘要：本公开涉及一种油泥热解装置，所述油泥热解装置包括圆筒形壳体(1)、搅拌轴(100)、固定在所述搅拌轴(100)上的搅拌叶片(2)和位于所述圆筒形壳体(1)外部并用于驱动所述搅拌轴(100)转动的驱动电机(5)，所述圆筒形壳体(1)包括形状相适应的内壳体和外壳体，所述内壳体内形成有内腔体，所述内壳体与外壳体之间形成有外腔体，所述搅拌轴(100)位于所述内腔体中，所述外腔体内容纳有加热装置，所述油泥热解装置设置有形成在所述圆筒形壳体(1)的侧壁上的油泥入口、热解废渣出口和热解蒸汽出口。

本公开提供的装置能够对油泥进行热解处理后回收利用。

申请人：江苏碧诺环保科技有限公司
地址：214200 江苏省无锡市宜兴市宜兴环科园谢桥创业园C座
国籍：CN
代理机构：北京英创嘉友知识产权代理事务所(普通合伙)
更多信息请下载全文后查看。

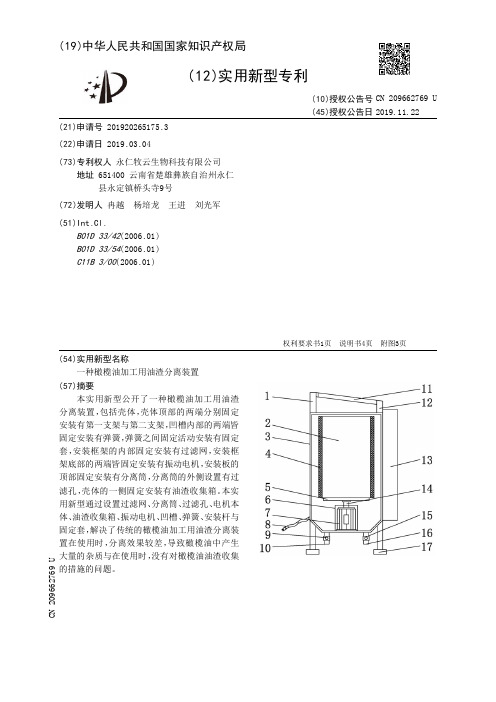

【CN209662769U】一种橄榄油加工用油渣分离装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920265175.3(22)申请日 2019.03.04(73)专利权人永仁牧云生物科技有限公司地址 651400 云南省楚雄彝族自治州永仁县永定镇桥头寺9号(72)发明人冉越　杨培龙　王进　刘光军　(51)Int.Cl.B01D 33/42(2006.01)B01D 33/54(2006.01)C11B 3/00(2006.01)(54)实用新型名称一种橄榄油加工用油渣分离装置(57)摘要本实用新型公开了一种橄榄油加工用油渣分离装置，包括壳体，壳体顶部的两端分别固定安装有第一支架与第二支架，凹槽内部的两端皆固定安装有弹簧，弹簧之间固定活动安装有固定套，安装框架的内部固定安装有过滤网，安装框架底部的两端皆固定安装有振动电机，安装板的顶部固定安装有分离筒，分离筒的外侧设置有过滤孔，壳体的一侧固定安装有油渣收集箱。

本实用新型通过设置过滤网、分离筒、过滤孔、电机本体、油渣收集箱、振动电机、凹槽、弹簧、安装杆与固定套，解决了传统的橄榄油加工用油渣分离装置在使用时，分离效果较差，导致橄榄油中产生大量的杂质与在使用时，没有对橄榄油油渣收集的措施的问题。

权利要求书1页说明书4页附图3页CN 209662769 U 2019.11.22C N 209662769U权　利　要　求　书1/1页CN 209662769 U1.一种橄榄油加工用油渣分离装置，包括壳体（3），其特征在于：所述壳体（3）底部的拐角处皆固定安装有支腿（17），所述壳体（3）底部的两侧分别设置有第一出油口（10）与第二出油口（16），所述壳体（3）顶部的两端分别固定安装有第一支架（1）与第二支架（12），所述第一支架（1）与第二支架（12）一侧的表面皆开设有凹槽（24），所述凹槽（24）内部的两端皆固定安装有弹簧（23），所述弹簧（23）之间固定活动安装有固定套（25），所述第一支架（1）与第二支架（12）之间活动安装有安装框架（11），所述安装框架（11）的两侧皆固定安装有与固定套（25）相互配合使用的安装杆（22），所述安装框架（11）的内部固定安装有过滤网（20），所述安装框架（11）底部的两端皆固定安装有振动电机（21），所述壳体（3）内部的底端固定安装有机盒（6），所述机盒（6）的内部固定安装有电机本体（7），所述电机本体（7）的输出端通过轴杆（14）固定安装有安装板（5），所述安装板（5）的顶部固定安装有分离筒（2），所述分离筒（2）的外侧设置有过滤孔（4），所述壳体（3）的一侧固定安装有油渣收集箱（13），所述壳体（3）的另一侧固定安装有电源插头（8），所述壳体（3）的表面固定安装有控制器（18）。

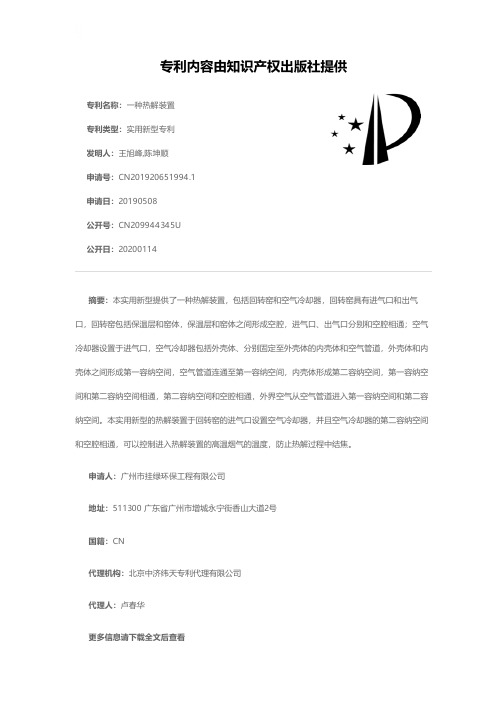

一种热解装置[实用新型专利]

专利名称：一种热解装置
专利类型：实用新型专利
发明人：王旭峰,陈坤顺
申请号：CN201920651994.1申请日：20190508
公开号：CN209944345U
公开日：
20200114
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种热解装置，包括回转窑和空气冷却器，回转窑具有进气口和出气口，回转窑包括保温层和窑体，保温层和窑体之间形成空腔，进气口、出气口分别和空腔相通；空气冷却器设置于进气口，空气冷却器包括外壳体、分别固定至外壳体的内壳体和空气管道，外壳体和内壳体之间形成第一容纳空间，空气管道连通至第一容纳空间，内壳体形成第二容纳空间，第一容纳空间和第二容纳空间相通，第二容纳空间和空腔相通，外界空气从空气管道进入第一容纳空间和第二容纳空间。

本实用新型的热解装置于回转窑的进气口设置空气冷却器，并且空气冷却器的第二容纳空间和空腔相通，可以控制进入热解装置的高温烟气的温度，防止热解过程中结焦。

申请人：广州市挂绿环保工程有限公司
地址：511300 广东省广州市增城永宁街香山大道2号
国籍：CN
代理机构：北京中济纬天专利代理有限公司
代理人：卢春华
更多信息请下载全文后查看。

一种有机废弃物热解装置[实用新型专利]

[19]中华人民共和国国家知识产权局[12]实用新型专利说明书[11]授权公告号CN 201277557Y [45]授权公告日2009年7月22日专利号 ZL 200820165168.8[22]申请日2008.09.28[21]申请号200820165168.8[73]专利权人浙江汉洁能源环保工程有限公司地址310012浙江省杭州市西湖区西溪路525号浙大科技园A楼东区423室[72]设计人马加德张志霄 [74]专利代理机构杭州求是专利事务所有限公司代理人杜军[51]Int.CI.F23G 5/027 (2006.01)权利要求书 1 页说明书 5 页附图 1 页[54]实用新型名称一种有机废弃物热解装置[57]摘要本实用新型涉及一种有机废弃物热解装置。

现有技术能耗高、成本大、装置使用寿命短。

本实用新型包括进料装置、预热解装置和热解装置。

进料装置包括输送装置。

预热解装置中余热套筒套置在螺旋输送机的筒体外，两端设置有余热烟气入口和余热烟气出口。

热解装置中回转滚筒的头部与预热解装置连通，回转滚筒的后端设置有油气混合物排放管。

加热套筒套置在回转滚筒外，一端设置有加热烟气出口、另一端设置有加热烟气入口，加热烟气出口与余热烟气入口连通。

本实用新型充分利用了热解装置的烟气余热，节能效果显著，节约了优质钢材的消耗量，提高了热解装置的使用寿命。

200820165168.8权利要求书第1/1页 1、一种有机废弃物热解装置，包括进料装置、预热解装置和热解装置，其特征在于：所述的进料装置包括加料斗和输送装置，加料斗设置在输送装置的前端；所述的预热解装置包括螺旋输送机、料仓、余热套筒；螺旋输送机包括一端封闭、一端开口的筒体，筒体内设置有螺旋叶片，螺旋叶片的一端与电机的动力输出端连接，废气排放管设置在筒体的上方，并与筒体连通；料仓设置在螺旋输送机的筒体上，料仓的上端与进料装置的输送装置的出口连通，底部与筒体连通；余热套筒套置在螺旋输送机的筒体外，两侧与筒体的外壁密封，余热套筒的两端分别设置有余热烟气入口和余热烟气出口；所述的热解装置包括回转滚筒和加热套筒；回转滚筒的头部与窑头罩活动连接，尾部与窑尾罩活动连接，沿回转滚筒的外壁固定设置有回转齿轮，回转齿轮与传动齿轮啮合，传动齿轮通过减速器与电机的动力输出端连接，回转滚筒的头部与螺旋输送机的筒体的开口端连通，回转滚筒的后端沿圆周间隔开有筛分孔，窑尾罩对应筛分孔位置设置有排渣口，油气混合物排放管与窑尾罩固定连接，一端与回转滚筒连通、另一端伸出窑尾罩；加热套筒套置在回转滚筒外，两侧与回转滚筒的外壁密封，加热套筒的筒壁一端设置有加热烟气出口、另一端设置有加热烟气入口，加热烟气入口与燃烧机连通、加热烟气出口与余热烟气入口连通。

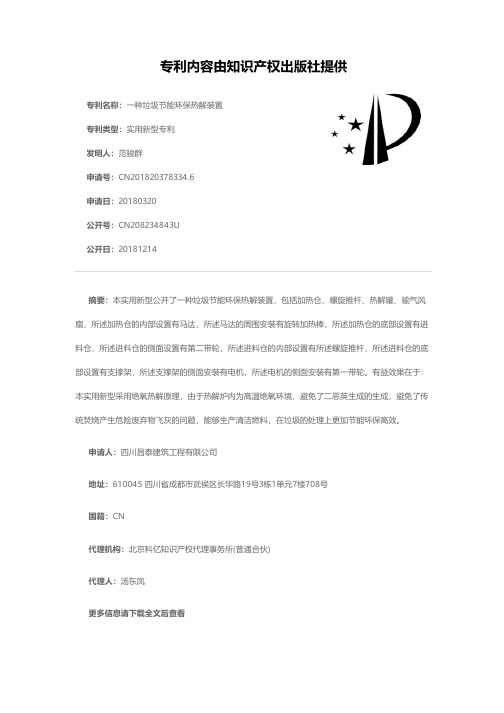

一种垃圾节能环保热解装置[实用新型专利]

专利名称：一种垃圾节能环保热解装置专利类型：实用新型专利
发明人：范骏群
申请号：CN201820378334.6
申请日：20180320
公开号：CN208234843U
公开日：
20181214
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种垃圾节能环保热解装置，包括加热仓、螺旋推杆、热解罐、输气风扇，所述加热仓的内部设置有马达，所述马达的周围安装有旋转加热棒，所述加热仓的底部设置有进料仓，所述进料仓的侧面设置有第二带轮，所述进料仓的内部设置有所述螺旋推杆，所述进料仓的底部设置有支撑架，所述支撑架的侧面安装有电机，所述电机的侧面安装有第一带轮。

有益效果在于：本实用新型采用绝氧热解原理，由于热解炉内为高温绝氧环境，避免了二恶英生成的生成，避免了传统焚烧产生危险废弃物飞灰的问题，能够生产清洁燃料，在垃圾的处理上更加节能环保高效。

申请人：四川昌泰建筑工程有限公司
地址：610045 四川省成都市武侯区长华路19号3栋1单元7楼708号
国籍：CN
代理机构：北京科亿知识产权代理事务所(普通合伙)
代理人：汤东凤
更多信息请下载全文后查看。

废塑料热解装置[实用新型专利]

[19]中华人民共和国国家知识产权局[12]实用新型专利说明书[11]授权公告号CN 2876094Y [45]授权公告日2007年3月7日专利号 ZL 200620078207.1[22]申请日2006.01.05[21]申请号200620078207.1[73]专利权人杨克俭地址710086陕西省西安市未央区三桥镇巨家庄红光路西段66号[72]设计人杨克俭 [74]专利代理机构西安永生专利代理有限责任公司代理人申忠才钟淑云[51]Int.CI.C10G 1/00 (2006.01)C08J 11/10 (2006.01)权利要求书 1 页说明书 4 页附图 1 页[54]实用新型名称废塑料热解装置[57]摘要一种废塑料热解装置，包括：炉体，在炉体的顶部设与排烟阀门相联通的排烟管，在炉体的夹层中设保温层，在炉体内设安装有转炉清渣盖的卧式旋转炉，在炉体内卧式旋转炉下设安装有炉排的炉膛，在炉体的侧壁设炉体清渣盖；通过螺旋输送减速器与螺旋输送器电动机联接的螺旋输送器，螺旋输送器与卧式旋转炉之间设密封盖；与转炉电动机相联接的转炉减速器，转炉减速器通过传动机构与卧式旋转炉相联；一端外装有密封套与卧式旋转炉相联通、另一端设置在油水分离器内且设有温度指示器以及压力指示器的冷凝器；它还包括通过导管与油水分离器相联通的盛油桶。

它具有自动化程度高、处理量大、使用寿命长、无环境污染等优点，可用于废旧塑料制备原油。

200620078207.1权利要求书第1/1页 1、一种废塑料热解装置，其特征在于它包括：炉体[6]，在炉体[6]的顶部设置有与排烟阀门[10]相联通的排烟管[9]，在炉体[6]的夹层中设置有保温层[7]，在炉体[6]内设置安装有转炉清渣盖[24]的卧式旋转炉[8]，在炉体[6]内卧式旋转炉[8]下设置安装有炉排[26]的炉膛[25]，在炉体[6]的侧壁设置有炉体清渣盖[23]；通过螺旋输送减速器[2]与螺旋输送器电动机[1]联接的螺旋输送器[3]，螺旋输送器[3]与卧式旋转炉[8]之间设置有密封盖[5]；与转炉电动机[19]相联接的转炉减速器[20]，转炉减速器[20]通过传动机构与卧式旋转炉[8]相联；一端外装有蜜封套[11]与卧式旋转炉[8]相联通、另一端设置在油水分离器[17]内且设置有温度指示器以及压力指示器的冷凝器[13]；它还包括通过导管与油水分离器[17]相联通的盛油桶[18]。

一种生物质废物热解装置[发明专利]

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201810637786.6(22)申请日 2018.06.20(71)申请人四川深蓝环保科技有限公司地址 610000 四川省成都市中国（四川）自由贸易试验区成都市高新区吉泰三路8号新希望国际1栋1单元24层（1-8号）(72)发明人邓舟　张超　胡益铭　荀锐　吴瑞峰　夏洲　陈科宇　金涛　李刚　(74)专利代理机构北京市万慧达律师事务所11111代理人黄玉东(51)Int.Cl.F23G 5/027(2006.01)F23G 5/44(2006.01)F23G 5/46(2006.01)F23G 5/50(2006.01)(54)发明名称一种生物质废物热解装置(57)摘要本发明公开了一种生物质废物热解装置，包括：热解单元、余热利用单元以及尾气处理单元，其中，所述热解单元包括：对污泥进行热解处理的回转炉以及对经回转炉热解后产生的气体进行燃烧的二燃室，其中，所述回转炉外部还设有与其外壁间隙设置的回转炉夹套，所述回转炉夹套连通所述二燃室的出气口。

本发明解决了原有的污泥处理装置工艺复杂、处理时间长、运行成本高以及操作不便的问题。

通过自给热的方式，同时还可回收过剩能量；根据污泥特点将普通生活污泥和危险污泥分别处理；达到污泥无害化、减量化、资源化的目的，实现尾气排放达标。

权利要求书1页说明书6页附图2页CN 109028078 A 2018.12.18C N 109028078A1.一种生物质废物热解装置，包括：热解单元、余热利用单元以及尾气处理单元，其特征在于，所述热解单元包括：对污泥进行热解处理的回转炉以及对经回转炉热解后产生的气体进行燃烧的二燃室，其中，所述回转炉外部还设有与其外壁间隙设置的回转炉夹套，所述回转炉夹套连通所述二燃室的出气口。

2.如权利要求1所述的生物质废物热解装置，其特征在于，所述余热利用单元包括：一段余热锅炉和二段余热锅炉，所述一段余热锅炉的出气口连接所述二段余热锅炉的进气口，所述一段余热锅炉的进气口连接所述回转炉夹套，所述二段余热锅炉的出气口连接至尾气处理单元，其中，所述一段余热锅炉的出气口还设有直接连接至尾气处理单元的旁通烟道。

【CN209668950U】一种含油污染物综合利用装置【专利】

背景技术 [0002] 含油污染物是石油石化行业在石油开采、储运和炼化等生产过程中产生的主要污染之一。含油污染物中石油含量较高，而且含有多种药剂，极难分离和处理，并含有大量细菌、有毒物质、重金属盐等复杂成分且毒性高，被列为《国家危险废物名录》HW08类危废物。若不经处理而直接排放会对周边环境造成严重污染甚至影响到人类健康。因此，含油污染物的处理十分迫切。 [0003] 目前含油污染物处理，存在流程较为复杂，成本较高，而且处理过程中对含油污染物的附加值利用度不高等问题。
2 .根据权利要求1所述的一种含油污染物综合利用装置，其特征在于：在旋流混合段的中上部且靠近进料口处还连接有用于鼓泡的曝气装置。
3 .根据权利要求1所述的一种含油污染物综合利用装置，其特征在于：所述进料口与旋流混合段的内壁呈切向布置。
4 .根据权利要求1所述的一种含油污染物综合利用装置，其特征在于：所述旋流混合段的中下部还设置有循环液出口，在旋流混合段的上部设置有循环液进口，在循环液出口和循环液进口之间连接有循环液回流管道，在循环液回流管道上设置有循环泵。
代理人邵朋程
(51)Int .Cl . C02F 9/04(2006 .01) C02F 11/121(2019 .01) C02F 11/13(2019 .01)
(10)授权公告号 CN 209668950 U (45)授权公告日 2019.11.22
( 54 )实用新型名称一种含油污染物综合利用装置
实用新型内容 [0004] 基于上述技术问题，本实用新型提供一种含油污染物综合利用装置。 [0005] 本实用新型所采用的技术解决方案是： [0006] 一种含油污染物综合利用装置，包括调质预分离单元和分离脱水单元，所述调质预分离单元包括旋流气浮机，所述分离脱水单元包括三相离心机、烘干机和热风炉； [0007] 所述旋流气浮机包括壳体，所述壳体从下至上依次划分为相连通的旋流混合段和气浮段； [0008] 所述旋流混合段呈上宽下窄的圆锥体形状，在旋流混合段的中上部设置有进料口，所述进料口分别连接原料输送管道和空气射流管道，在原料输送管道上连接有药剂添加管道，在旋流混合段的底端设置有渣浆排出口； [0009] 所述气浮段呈中空的圆柱体形状，气浮段的内径与旋流混合段的上端口内径相等，在气浮段的下部设置有用于调节液位高度的出水口，在气浮段的顶部设置有用于溢出油品的溢流口； [0010] 所述三相离心机上设置有渣浆进口、油出口、水出口和残渣出口，旋流混合段的渣浆排出口与渣浆进口连通； [0011] 所述烘干机上设置有残渣进口、热烟气进口、烟气出口和固体出口，残渣进口和烟气出口设置在烘干机的顶部，热烟气进口和固体出口设置在烘干机的底部，所述三相离心机的残渣出口与残渣进口连通，所述热烟气进口连接热风炉。 [0012] 优选的，在旋流混合段的中上部且靠近进料口处还连接有用于鼓泡的曝气装置。 [0013] 优选的，所述进料口与旋流混合段的内壁呈切向布置。 [0014] 优选的，所述旋流混合段的中下部还设置有循环液出口，在旋流混合段的上部设置有循环液进口，在循环液出口和循环液进口之间连接有循环液回流管道，在循环液回流管道上设置有循环泵。

一种废塑料热解制油的装置[实用新型专利]

专利名称：一种废塑料热解制油的装置
专利类型：实用新型专利
发明人：杨宇,林顺洪,邓渝川,徐明,杨鲁,柏继松,季炫宇,李长江
申请号：CN201921927201.0
申请日：20191108
公开号：CN210945501U
公开日：
20200707
专利内容由知识产权出版社提供
摘要：本实用新型涉及废塑料处理技术领域，提供了一种废塑料热解制油的装置。

该装置包括螺旋给料机；流化床燃烧炉，下端具有风室，流化床燃烧炉内沿纵向设置有多根内螺纹管，内螺纹管与螺旋给料机的内腔连通；第一分离器和精馏塔；以及热交换器。

本实用新型提供的一种废塑料热解制油的装置，将传统的外夹套加热方式改为内加热方式，采用内螺纹管，通过循环灰颗粒碰撞管壁、烟气对流和烟气辐射换热等方式，提高了废塑料热解制油的处理能力。

同时根据测得的温度，实时调节入口流量阀门，可有效防止超温和内螺纹管内积碳现象的产生。

申请人：重庆科技学院
地址：400000 重庆市沙坪坝区大学城东路20号
国籍：CN
代理机构：北京中政联科专利代理事务所(普通合伙)
代理人：秦佩
更多信息请下载全文后查看。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920184352.5
(22)申请日 2019.02.01
(73)专利权人谢樱
地址 102200 北京市昌平区振兴路28号绿
创科技大厦八层824室
(72)发明人谢樱　
(74)专利代理机构青岛智地领创专利代理有限
公司 37252
代理人邵朋程
(51)Int.Cl.
C10B 55/02(2006.01)
(54)实用新型名称
一种新型含油废物热解装置
(57)摘要
本实用新型公开一种新型含油废物热解装
置，包括箱体，在箱体的内部设置有加热装置，在
箱体的一端顶部设置有进料口，在箱体的另一端
顶部设置有油气出口，在箱体的另一端底部设置
有固体废物出口；在箱体的内部设置有回转式输
送链板，回转式输送链板的一端位于进料口的正
下方，在回转式输送链板的上方设置有布料装
置，所述布料装置包括若干个内八导流板和若干
个外八导流板，所有内八导流板和外八导流板在
回转式输送链板的上方排布，且沿回转式输送链
板的输送方向内八导流板和外八导流板间隔布
置。

本实用新型中的布料装置，能够在装置运行
中实现对物料的搅动翻转，同时又不产生粉尘或
使得物料飞溅，有利于物料受热均匀，
处理完全。

权利要求书1页说明书4页附图2页CN 209669133 U 2019.11.22
C N 209669133
U
权　利　要　求　书1/1页CN 209669133 U
1.一种新型含油废物热解装置，其特征在于：包括箱体，在箱体的内部设置有加热装置，在箱体的一端顶部设置有进料口，在箱体的另一端顶部设置有油气出口，在箱体的另一端底部设置有固体废物出口；
在箱体的内部设置有回转式输送链板，回转式输送链板的一端位于进料口的正下方，在回转式输送链板的上方设置有布料装置，所述布料装置包括若干个内八导流板和若干个外八导流板，所有内八导流板和外八导流板在回转式输送链板的上方排布，且沿回转式输送链板的输送方向内八导流板和外八导流板间隔布置；
所述内八导流板包括第一板体和第二板体，第一板体和第二板体呈八字形布置，第一板体和第二板体之间的一端形成进第一进料口端，另一端形成第一出料口端，且第一进料口端敞口大于第一出料口端敞口；
所述外八导流板包括第三板体和第四板体，第三板体和第四板体呈八字形布置，第三板体和第四板体之间的一端形成第二进料口端，另一端形成第二出料口端，且第二进料口端敞口小于第二出料口端敞口。

2.根据权利要求1所述的一种新型含油废物热解装置，其特征在于：所述第一板体和第二板体呈相靠近布置，第一板体和回转式输送链板的链板面呈120～150°夹角，第二板体和回转式输送链板的链板面呈30～60°夹角；所述第三板体和第四板体呈相远离布置，第三板体和回转式输送链板的链板面呈30～60°夹角，第四板体和回转式输送链板的链板面呈120～150°夹角。

3.根据权利要求1所述的一种新型含油废物热解装置，其特征在于：所述内八导流板和外八导流板在回转式输送链板的输送方向呈错位布置。

4.根据权利要求1所述的一种新型含油废物热解装置，其特征在于：所述加热装置包括电磁线圈和与其相配合使用的石墨板，所述石墨板布置在回转式输送链板上。

5.根据权利要求1所述的一种新型含油废物热解装置，其特征在于：所述加热装置还包括加热板和/或辐射管，加热板和/或辐射管布置在回转式输送链板的上方。

2。
